超声波金属焊接机超声波金属焊接机就是应用超声波金属点焊技术，分超声波金属点焊机、超声波金属线束焊接机、超声波金属管封尾机、超声波金属滚焊机，把超声波金属焊技术改为四种不同的超声波金属焊工艺。
[在此主要介绍超声波金属点焊机]超声波金属焊接是19世纪30年代偶然发现的。
它类似于摩擦焊，但有区别，超声焊接时间很短，温度低于再结晶；它与压力焊也不相同，因为所加的静压力比压力焊小的多。
一般认为在超声波焊接过程中的初始阶段，切向振动出去金属表面的氧化物，并是粗糙表面的突出部分产生反复的微焊和破坏的过程而使接触面积增大，同时使焊区温度升高，在焊件交界面产生塑性变形。
这样在接触压力的作用下，相互接近到原子引力能够发生作用的距离时，即形成焊点。
焊接时间过长，或超声波振幅过大会使焊接强度下降，甚至破坏。
超声波金属焊接机工作原理把高频电能通过超声波换能器转换成机械振动能，直接传导到超声波金属焊接机焊头上，作用于两个需要焊接的金属表面并产生高频摩擦，在加压的情况下，使两个金属表面相互主频摩擦造成生热凝聚而熔接。
能对铜裸露线进行并线焊接，超声波焊接过程是一个机械过程，无电流通过工件，无熔化出现。
其电性能和热性能是其他工艺所达不到的。
因此对有色金属材料来说，无疑是一种理想的金属焊接系统。
特别是铝、镍、铜、银等细、薄材料进行单点、多点、方形、条形、单层、多层、复合焊接起到理想效果。
其优点在于快速、节能、熔合强度高、导电性好、无火花、接近冷态加工，也在于超声焊接消耗低、寿命长、劳动强度低。
超声波金属焊接机焊接阶段（1）振动摩擦阶段：超声波金属焊接的第一个过程主要是摩擦过程，其相对摩擦速度与摩擦焊相近，只是振幅仅仅为几十微米。
这一过程的主要作用是排除焊件表面的油污、氧化物等杂质，使纯将的金属表面暴露出来。
焊接时，由于上声极的超声波振动，使其与上焊件之间产生摩擦而造成暂时的连接，然后通过它们直接将超声波振动能传递到焊件间的接触表面上，在此产生剧烈的相对摩擦，由初期个别凸点之间的摩擦逐渐扩大到面摩擦，同时破坏、排挤和分散表面的氧化膜及其他附着物。

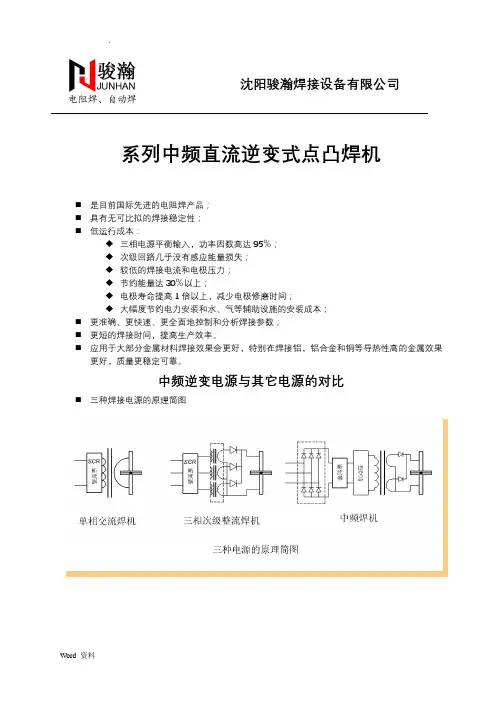

沈阳骏瀚焊接设备有限公司系列中频直流逆变式点凸焊机⏹是目前国际先进的电阻焊产品；⏹具有无可比拟的焊接稳定性；⏹低运行成本：◆三相电源平衡输入，功率因数高达95％；◆次级回路几乎没有感应能量损失；◆较低的焊接电流和电极压力；◆节约能量达30％以上；◆电极寿命提高1倍以上，减少电极修磨时间；◆大幅度节约电力安装和水、气等辅助设施的安装成本；⏹更准确、更快速、更全面地控制和分析焊接参数；⏹更短的焊接时间，提高生产效率。
⏹应用于大部分金属材料焊接效果会更好，特别在焊接铝，铝合金和铜等导热性高的金属效果更好，质量更稳定可靠。
中频逆变电源与其它电源的对比⏹三种焊接电源的原理简图单相交流焊机⏹最常见的电阻焊机型式；⏹一般用可控硅移相控制。
由于工作频率（50Hz）的限制，其焊接电流的最小调节周期需0.02s（即一个周波）；⏹每个周波都有过零区，特别在小焊接规范时，过零时间可能高达预定焊接时间的50%以上。
热量损失严重，这对于热导性良好的材料（如Al、Cu及其合金）和热强钢等的焊接是极为不利的。
而在连续缝焊的情况下则会限制焊接速度的提高。
⏹交流电流在通过焊接区时，由于趋表效应而出现发散现象，显然能量利用不充分。
⏹电阻焊的对象大多是钢铁之类的铁磁材料，工件进入焊机的电极臂间就会引起次级回路电感量的变化，引起焊接电流的不稳定，从而导致焊接质量的波动；⏹强大的焊接电流使电极臂受到交变电磁力的干扰，从而导致电极压力的不稳定，影响焊接质量。
电容储能焊机⏹焊接时间很短，一般只有0.003~0.006s(通常放电时间不作控制)。
焊点表面氧化和变形很少；⏹特别适用于厚度差别大的材料焊接；⏹输出和输入完全分隔，不受外部电源变化影响，保持恒定功率输出；⏹对大多数材料来说，储能焊机的焊接规范太硬了；⏹设备价格比较高；⏹电容器寿命相对较短。
三相次级整流焊机⏹输出电流为有少量波动的直流电，交变电磁力的影响很小；⏹三相输入，有利于电网的平衡。
课程实验 电阻焊课程实验电阻焊课程实验指导书重庆科技学院材控教研室焊接实验室二00八年十月九日实验实验一一 点焊规范参数对接头质量的影响一、实验目的1．研究规范参数对接头强度的影响；2．掌握选择点焊规范参数的—般原则和方法； 二、实验装置及实验材料1．交流点焊机（DN —63型） 2．手动砂轮3．试片100×20×1mm ，冷轧低碳钢 三、实验原理点焊的基本参数有焊接电流I （kA ）、通电时间t （周）、焊接压力F W （N ）、电极端面形状和尺寸等。
其中前三个参数是形成点焊接头的三大要素。
点焊时合理地选择这些参数，并使这些参数保持稳定，是获得优质接头的重要条件。
1、 焊接电流焊接电流是最重要的点焊参数。
点焊时产生的热量，当其他参数不变时，Q 与I 的平方成正比。
当焊接电流较小时，加热量不足，不能形成熔核或熔核尺寸很小。
随着焊接电流的增加，熔核尺寸迅速扩大。
但焊接电流过大，加热过于强烈，熔核扩展速度大于塑性环扩展速度时．将会产生严重飞溅，使焊接质量下降。
因此焊接电流的选择应以不产生飞溅为前提。
2、焊接时间焊接时间的影响与焊接电流相类似。
由于温度场的建立要有一个过程。
当焊接时间过短时，不能形成熔核。
增长焊接时间，焊接区中心部位首先出现熔核。
随着焊接时间的增加，熔核尺寸不断扩大。
当熔核尺寸扩大到一定值以后，由于接触面积的增加，工件内部电阻及电流密度降低，散热加强，熔核扩展速率减缓．最终达到熔核尺寸的饱和值。
如果在熔核尺寸饱和后继续加热，一般不会产生飞溅。
这时由于塑性环还有一定扩大，拉剪强度略有增加，但强度分散性增大，正拉强度有所下降。
3、 电极压力电极压力主要影响焊接区金属的塑性变形及接触面积，从而影响焊接区的电阻、电流密度及散热。
当焊接压力过小时，由于焊接区金属的塑性变形范围及变形程度不足，造成电流密度过大，加热速度大于塑性环扩展速度，从而产生飞溅。
随着焊接压力的增加，焊接区接触面积增大，工件的总电阻及电流密度减小，特别是焊透率下降更快。

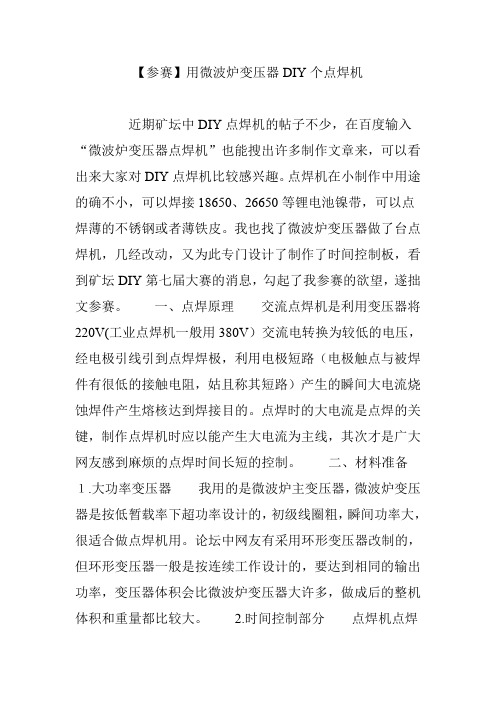

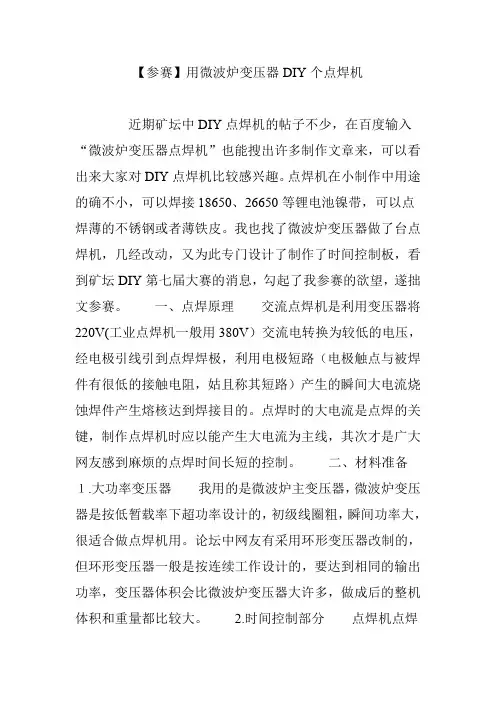

【参赛】用微波炉变压器DIY个点焊机近期矿坛中DIY点焊机的帖子不少，在百度输入“微波炉变压器点焊机”也能搜出许多制作文章来，可以看出来大家对DIY点焊机比较感兴趣。
点焊机在小制作中用途的确不小，可以焊接18650、26650等锂电池镍带，可以点焊薄的不锈钢或者薄铁皮。
我也找了微波炉变压器做了台点焊机，几经改动，又为此专门设计了制作了时间控制板，看到矿坛DIY第七届大赛的消息，勾起了我参赛的欲望，遂拙文参赛。
一、点焊原理交流点焊机是利用变压器将220V(工业点焊机一般用380V）交流电转换为较低的电压，经电极引线引到点焊焊极，利用电极短路（电极触点与被焊件有很低的接触电阻，姑且称其短路）产生的瞬间大电流烧蚀焊件产生熔核达到焊接目的。
点焊时的大电流是点焊的关键，制作点焊机时应以能产生大电流为主线，其次才是广大网友感到麻烦的点焊时间长短的控制。
二、材料准备１.大功率变压器我用的是微波炉主变压器，微波炉变压器是按低暂载率下超功率设计的，初级线圈粗，瞬间功率大，很适合做点焊机用。
论坛中网友有采用环形变压器改制的，但环形变压器一般是按连续工作设计的，要达到相同的输出功率，变压器体积会比微波炉变压器大许多，做成后的整机体积和重量都比较大。
2.时间控制部分点焊机点焊时间很短，一般为零点几秒，用手动开关直接控制变压器通电时间是很困难的，也可以说是不可能的，需要控制电路来实现。
网上最先出现的DIY点焊机用的是时间继电器加交流接触器，论坛中网友发表的制作实例大部分也是采用这种方案。
时间继电器加交流接触器的方案有以下明显缺点：一是接线多、接线复杂，论坛上就有很多咨询接线的留言；二是时间继电器和交流接触器的价格高，导致花费多；三是体积大，不利于小型化；四是噪音大，继电器啪啪的吸合声音很大，夜深人静时更加明显。
鉴于此，我设计制作了一块点焊机时间控制板，用于DIY点焊机效果很好，板子特点如下：一是前后级使用光耦进行隔离，即前级的供电、指示灯、时间调节电位器、脚踏开关等均与市电隔离，安全系数大大提高，特别是脚踏开关与市电隔离后，就可以将脚踏开关引线做成快速插接式的，携带、移动更加方便了；二是电路板尺寸小，宽3.3厘米，长7.7厘米，不占空间，安装固定也容易，容易做到点焊机的小型化；三是采用大电流双向可控硅BTA41，电流富余量大，运行可靠。
课程实验 电阻焊课程实验电阻焊课程实验指导书重庆科技学院材控教研室焊接实验室二00八年十月九日实验实验一一 点焊规范参数对接头质量的影响一、实验目的1．研究规范参数对接头强度的影响；2．掌握选择点焊规范参数的—般原则和方法； 二、实验装置及实验材料1．交流点焊机（DN —63型） 2．手动砂轮3．试片100×20×1mm ，冷轧低碳钢 三、实验原理点焊的基本参数有焊接电流I （kA ）、通电时间t （周）、焊接压力F W （N ）、电极端面形状和尺寸等。
其中前三个参数是形成点焊接头的三大要素。
点焊时合理地选择这些参数，并使这些参数保持稳定，是获得优质接头的重要条件。
1、 焊接电流焊接电流是最重要的点焊参数。
点焊时产生的热量，当其他参数不变时，Q 与I 的平方成正比。
当焊接电流较小时，加热量不足，不能形成熔核或熔核尺寸很小。
随着焊接电流的增加，熔核尺寸迅速扩大。
但焊接电流过大，加热过于强烈，熔核扩展速度大于塑性环扩展速度时．将会产生严重飞溅，使焊接质量下降。
因此焊接电流的选择应以不产生飞溅为前提。
2、焊接时间焊接时间的影响与焊接电流相类似。
由于温度场的建立要有一个过程。
当焊接时间过短时，不能形成熔核。
增长焊接时间，焊接区中心部位首先出现熔核。
随着焊接时间的增加，熔核尺寸不断扩大。
当熔核尺寸扩大到一定值以后，由于接触面积的增加，工件内部电阻及电流密度降低，散热加强，熔核扩展速率减缓．最终达到熔核尺寸的饱和值。
如果在熔核尺寸饱和后继续加热，一般不会产生飞溅。
这时由于塑性环还有一定扩大，拉剪强度略有增加，但强度分散性增大，正拉强度有所下降。
3、 电极压力电极压力主要影响焊接区金属的塑性变形及接触面积，从而影响焊接区的电阻、电流密度及散热。
当焊接压力过小时，由于焊接区金属的塑性变形范围及变形程度不足，造成电流密度过大，加热速度大于塑性环扩展速度，从而产生飞溅。
随着焊接压力的增加，焊接区接触面积增大，工件的总电阻及电流密度减小，特别是焊透率下降更快。
电阻点焊训练一、目的要求完成本实训项目后，学生应当能：1、掌握电阻点焊焊机的安装、使用和调整的方法。
2、熟练掌握对钢板件进行电阻点焊的方法。
3、掌握电阻点焊质量的检验方法。
二、相关知识和技能电阻点焊适合于厚度大约为0.7~1.4mm钢板的焊接。
焊接的原理是对被电极加压的叠加钢板进行焊接。
以大电流通过叠加的金属板，利用金属本身的电阻产生热量，待局部成半熔融状态加压、冷却后即接合成一体。
电阻点焊有加压、通电和保持三道程序。
1、设备电阻点焊机由变压器、控制器、可更换电极臂和可更换电极组成，如图1所示。
点焊枪的组成如图2所示。
电阻点焊可分为双面点焊和单面点焊，车身修理作业中，前者用于车身结构性部件的焊接，而后者用于一般用于装饰性板件的焊接。
图1 GYS 电阻点焊机 图2 点焊枪⑴变压器变压器将低电流高电压（220V或380V）转变为安全的高电流低电压（2~5V），可与电极臂做成一体或者远距离安装通过电缆与电极臂相连。
⑵控制器控制器用来调节焊接电流的大小和精确的焊接时间，控制面板上设置有相应的按键。
⑶电极臂电极臂用来对工件施加压力并接入焊接电流。
用于车身修理的电阻点焊机带有全范围的可更换的电极臂，能够焊接车身上各个部位的板件，如图3所示。
电极臂选用时，尽量选择最短的电极臂。
图3 根据不同部位选择电极臂⑷电极由于电极的工作条件比较恶劣，制造电极的材料应具有较好的导电和导热性，并能耐高温和高压。
目前最常用的电极材料是铜和铜合金，可参考相关修理手册选择电极。
2、焊接条件的调整影响焊接的因素中以所加压力、焊接电流、通电时间的影响最大，而其他的因素则有电极和母材的状态等。
⑴电极压力的调整压力的作用是使电极的电流能正确传导到工件上，避免产生火花和压溅的现象，压力保持可使得工件紧密接触。
保持电流不变，可通过如下情况调整电极压力：如果产生焊接飞溅物，焊接接头强度低，应适当调大电极压力；如果焊点过小，焊接部位的机械强度低，应适当调小电极压力。

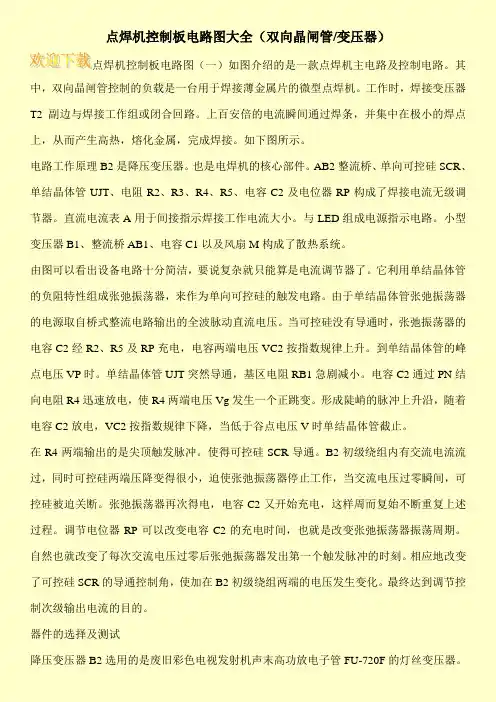

点焊机控制板电路图大全（双向晶闸管/变压器）点焊机控制板电路图（一）如图介绍的是一款点焊机主电路及控制电路。
其中，双向晶闸管控制的负载是一台用于焊接薄金属片的微型点焊机。
工作时，焊接变压器T2副边与焊接工作组或闭合回路。
上百安倍的电流瞬间通过焊条，并集中在极小的焊点上，从而产生高热，熔化金属，完成焊接。
如下图所示。
电路工作原理B2是降压变压器。
也是电焊机的核心部件。
AB2整流桥、单向可控硅SCR、单结晶体管UJT、电阻R2、R3、R4、R5、电容C2及电位器RP构成了焊接电流无级调节器。
直流电流表A用于间接指示焊接工作电流大小。
与LED组成电源指示电路。
小型变压器B1、整流桥AB1、电容C1以及风扇M构成了散热系统。
由图可以看出设备电路十分简洁，要说复杂就只能算是电流调节器了。
它利用单结晶体管的负阻特性组成张弛振荡器，来作为单向可控硅的触发电路。
由于单结晶体管张弛振荡器的电源取自桥式整流电路输出的全波脉动直流电压。
当可控硅没有导通时，张弛振荡器的电容C2经R2、R5及RP充电，电容两端电压VC2按指数规律上升。
到单结晶体管的峰点电压VP时。
单结晶体管UJT突然导通，基区电阻RB1急剧减小。
电容C2通过PN结向电阻R4迅速放电，使R4两端电压Vg发生一个正跳变。
形成陡峭的脉冲上升沿，随着电容C2放电，VC2按指数规律下降，当低于谷点电压V时单结晶体管截止。
在R4两端输出的是尖顶触发脉冲。
使得可控硅SCR导通。
B2初级绕组内有交流电流流过，同时可控硅两端压降变得很小，迫使张弛振荡器停止工作，当交流电压过零瞬间，可控硅被迫关断。
张弛振荡器再次得电，电容C2又开始充电，这样周而复始不断重复上述过程。
调节电位器RP可以改变电容C2的充电时间，也就是改变张弛振荡器振荡周期。
自然也就改变了每次交流电压过零后张弛振荡器发出第一个触发脉冲的时刻。
相应地改变了可控硅SCR的导通控制角，使加在B2初级绕组两端的电压发生变化。

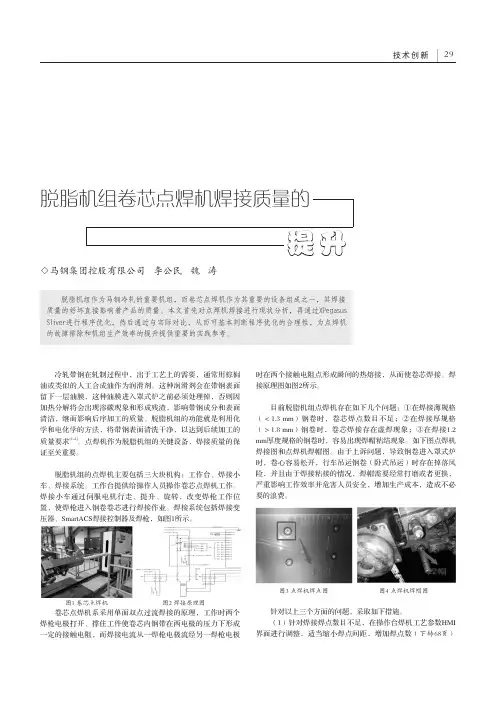

29冷轧带钢在轧制过程中，出于工艺上的需要，通常用棕榈时在两个接触电阻点形成瞬间的热熔接，从而使卷芯焊接。
焊油或类似的人工合成油作为润滑剂。
这种润滑剂会在带钢表面接原理图如图2所示。
留下一层油膜，这种油膜进入罩式炉之前必须处理掉，否则因2 现状分析加热分解将会出现渗碳现象和形成残渣，影响带钢成分和表面目前脱脂机组点焊机存在如下几个问题：①在焊接薄规格清洁，继而影响后序加工的质量。
脱脂机组的功能就是利用化（＜1.3 mm）钢卷时，卷芯焊点数目不足；②在焊接厚规格学和电化学的方法，将带钢表面清洗干净，以达到后续加工的（＞1.8 mm）钢卷时，卷芯焊接存在虚焊现象；③在焊接1.2 [1-2]mm厚度规格的钢卷时，容易出现焊帽粘结现象。
如下图点焊机质量要求。
点焊机作为脱脂机组的关键设备，焊接质量的保焊接图和点焊机焊帽图。
由于上诉问题，导致钢卷进入罩式炉证至关重要。
时，卷心容易松开，行车吊运钢卷（卧式吊运）时存在掉落风1 结构分析与工作原理介绍险，并且由于焊接粘接的情况，焊帽需要经常打磨或者更换，脱脂机组的点焊机主要包括三大块机构：工作台、焊接小严重影响工作效率并危害人员安全，增加生产成本，造成不必车、焊接系统。
工作台提供给操作人员操作卷芯点焊机工作。
要的浪费。
焊接小车通过伺服电机行走、提升、旋转，改变焊枪工作位置，使焊枪进入钢卷卷芯进行焊接作业。
焊接系统包括焊接变压器、SmartACS焊接控制器及焊枪，如图1所示。
图3 点焊机焊点图 图4 点焊机焊帽图3 程序优化图1 卷芯点焊机 图2 焊接原理图针对以上三个方面的问题，采取如下措施。
卷芯点焊机系采用单面双点过流焊接的原理，工作时两个（1）针对焊接焊点数目不足，在操作台焊机工艺参数HMI 焊枪电极打开、撑住工件使卷芯内钢带在两电极的压力下形成界面进行调整，适当缩小焊点间距，增加焊点数（下转68页）一定的接触电阻，而焊接电流从一焊枪电极流经另一焊枪电极脱脂机组卷芯点焊机焊接质量的◇马钢集团控股有限公司 李公民 魏 涛脱脂机组作为马钢冷轧的重要机组，而卷芯点焊机作为其重要的设备组成之一，其焊接质量的好坏直接影响着产品的质量。
点焊机原理
焊件组合后通过电极施加压力，利用电流通过接头的接触面及邻近区域产生的电阻热进行焊接的方法称为电阻焊。
电阻焊具有生产效率高、低成本、节省材料、易于自动化等特点，因此广泛应用于航空、航天、能源、电子、汽车、轻工等各工业部门，是重要的焊接工艺之一。
一、焊接热的产出及影响因素
点焊时产生的热量由下式决定：
Q=IIRt（J）————
（1）
式中：
Q——产生的热量（J）、I——焊接电流（A）、R——电极间电阻（欧姆）、t——焊接时间（s）
1.电阻R及影响R的因素
电极间电阻包括工件本身电阻Rw，两工件间接触电阻Rc，电极与工件间接触电阻Rew.即R=2Rw+Rc+2Rew——
（2）如图.
当工件和电极一定时，工件的电阻取决与它的电阻率.因此，电阻率是被焊材料的重要性能.电阻率高的金属其导电性差（如不锈钢）电阻率低的金属其导电性好（如铝合金）。
因此，点焊不锈钢时产热易而散热难，点焊铝合金时产热难而散热易.点焊时，前者可用较小电流（几千安培），而后者就必须用很大电流（几万安培）。
电阻率不仅取决与金属种类，还与金属的热处理状态、加工方式及温度有关。
接触电阻存在的时间是短暂，一般存在于焊接初期，由两方面原因形成：
1）工件和电极表面有高电阻系数的氧化物或脏物质层，会使电流遭到较大阻碍。
过厚的氧化物和脏物质层甚至会使电流不能导通。
2）在表面十分洁净的条件下，由于表面的微观不平度，使工件只能在粗糙表面的局部形成接触点。
在接触点处形成电流线的收拢。
由于电流通路的缩小而增加了接触处的电阻。
电极与工件间的电阻Rew与Rc和Rw相比，由于铜合金的电阻率和硬度一般比工件低，因此很小，对熔核形成的影响更小，我们较少考虑它的影响。
2.焊接电流的影响
从公式
（1）可见，电流对产热的影响比电阻和时间两者都大。
因此，在焊接过程中，它是一个必须严格控制的参数。
引起电流变化的主要原因是电网电压波动和交流焊机次级回路阻抗变化。
阻抗变化是因为回路的几何形状变化或因在次级回路中引入不同量的磁性金属。
对于直流焊机，次级回路阻抗变化，对电流无明显影响。
3.焊接时间的影响
为了保证熔核尺寸和焊点强度，焊接时间与焊接电流在一定范围内可以相互补充。
为了获得一定强度的焊点，可以采用大电流和短时间（强条件，又称硬规范），也可采用小电流和长时间（弱条件，也称软规范）。
选用硬规范还是软规范，取决于金属的性能、厚度和所用焊机的功率。
对于不同性能和厚度的金属所需的电流和时间，都有一个上下限，使用时以此为准。
4.电极压力的影响
电极压力对两电极间总电阻R有明显的影响，随着电极压力的增大，R显著减小，而焊接电流增大的幅度却不大，不能影响因R减小引起的产热减少。
因此，焊点强度总随着焊接压力增大而减小。
解决的办法是在增大焊接压力的同时，增大焊接电流。
5.电极形状及材料性能的影响
由于电极的接触面积决定着电流密度，电极材料的电阻率和导热性关系着热量的产生和散失，因此，电极的形状和材料对熔核的形成有显著影响。
随着电极端头的变形和磨损，接触面积增大，焊点强度将降低。
6.工件表面状况的影响
工件表面的氧化物、污垢、油和其他杂质增大了接触电阻。
过厚的氧化物层甚至会使电流不能通过。
局部的导通，由于电流密度过大，则会产生飞溅和表面烧损。
氧化物层的存在还会影响各个焊点加热的不均匀性，引起焊接质量波动。
因此彻底清理工件表面是保证获得优质接头的必要条件。
二、热平衡及散热
点焊时，产生的热量只有一小部分用于形成焊点，较大部分因向临近物质传导或辐射而损失掉了，其热平衡方程式：
Q=Q1+Q2————
（3）其中：
Q1——形成熔核的热量、Q2——损失的热量
有效热量Q1取决与金属的热物理性能及熔化金属量，而与所用的焊接条件无关。
Q1=10%-30%Q，导热性好的金属（铝、铜合金等）取下限；电阻率高、导热性差的金属（不锈钢、高温合金等）取上限。
损失热量Q2主要包括通过电极传导的热量（30%-50%Q）和通过工件传导的热量（20%Q左右）。
辐射到大气中的热量5%左右。
三、焊接循环
点焊和凸焊的焊接循环由四个基本阶段（如图点焊过程）：
1）预压阶段——电极下降到电流接通阶段，确保电极压紧工件，使工件间有适当压力。
2）焊接时间——焊接电流通过工件，产热形成熔核。
3）维持时间——切断焊接电流，电极压力继续维持至熔核凝固到足够强度。
4）休止时间——电极开始提起到电极再次开始下降，开始下一个焊接循环。
为了改善焊接接头的性能，有时需要将下列各项中的一个或多个加于基本循环：
1）加大预压力以消除厚工件之间的间隙，使之紧密贴合。
2）用预热脉冲提高金属的塑性，使工件易于紧密贴合、防止飞溅；凸焊时这样做可以使多个凸点在通电焊接前与平板均匀接触，以保证各点加热的一致。
3）加大锻压力以压实熔核，防止产生裂纹或缩孔。
4）用回火或缓冷脉冲消除合金钢的淬火组织，提高接头的力学性能，或在不加大锻压力的条件下，防止裂纹和缩孔。
四、焊接电流的种类和适用范围
1.交流电可以通过调幅使电流缓升、缓降，以达到预热和缓冷的目的，这对于铝合金焊接十分有利。
交流电还可以用于多脉冲点焊，即用于两个或多个脉冲之间留有冷却时间，以控制加热速度。
这种方法主要应用于厚钢板的焊接。
2.直流电主要用于需要大电流的场合，由于直流焊机大都三相电源供电，避免单相供电时三相负载不平衡。
五、金属电阻焊时的焊接性
下列各项是评定电阻焊焊接性的主要指标：
1.材料的导电性和导热性电阻率小而热导率大的金属需用大功率焊机，其焊接性较差。
2.材料的高温强度高温（
0.5-
0.7Tm）屈服强度大的金属，点焊时容易产生飞溅，缩孔，裂纹等缺陷，需要使用大的电极压力。
必要时还需要断电后施加大的锻压力，焊接性较差。
3.材料的塑性温度范围较窄的金属（如铝合金），对焊接工艺参数的波动非常敏感，要求使用能精确控制工艺参数的焊机，并要求电极的随动性好。
焊接性差。
4.材料对热循环的敏感性在焊接热循环的影响下，有淬火倾向的金属，易产生淬硬组织，冷裂纹；与易熔杂质易于形成低熔点的合金易产生热裂纹；经冷却作强化的金属易产生软化区。
防止这些缺陷应该采取相应的工艺措施。
因此，热循环敏感性大的金属焊接性也较差。
