倾斜摄影测量倾斜摄影技术是国际测绘领域近些年发展起来的一项高新技术，它颠覆了以往正射影像只能从垂直角度拍摄的局限，通过在同一飞行平台上搭载多台传感器，同时从一个垂直、四个倾斜等五个不同的角度采集影像，将用户引入了符合人眼视觉的真实直观世界。
航空倾斜影像不仅能够真实地反应地物情况，而且还通过采用先进的定位技术，嵌入精确的地理信息、更丰富的影像信息、更高级的用户体验，极大地扩展了遥感影像的应用领域，并使遥感影像的行业应用更加深入。
同时，倾斜影像技术的引进和应用，使得目前高昂的三维城市建模成本将得以大大降低！由于倾斜影像为用户提供了更丰富的地理信息，更友好的用户体验以及其低廉的成本，该技术目前在欧美等发达国家已经广泛应用于应急指挥、国土安全、城市管理、房产税收等行业。
倾斜摄影技术是国际测绘领域近些年发展起来的一项高新技术，它颠覆了以往正射影像只能从垂直角度拍摄的局限，通过在同一飞行平台上搭载多台传感器，同时从一个垂直、四个倾斜等五个不同的角度采集影像，将用户引入了符合人眼视觉的真实直观世界。
北京天下图作为全国首次独家引进斜摄影技术的航摄单位，将美国Pictometry公司的机载倾斜摄影设备及相关解决方案引入中国，结合北京天下图在国内航摄领域的技术优势和市场资源，形成了自有的倾斜摄影影像获取及应用技术，为广大用户提供一体化全方位的解决方案。
倾斜摄影 - 倾斜摄影技术特点特点一：反映地物周边真实情况相对于正射影像，倾斜影像能让用户从多个角度观察地物，更加真实的反映地物的实际情况，极大的弥补了基于正射影像应用的不足。
特点二：倾斜影像可实现单张影像量测通过配套软件的应用，可直接基于成果影像进行包括高度、长度、面积、角度、坡度等的量测，扩展了倾斜摄影技术在行业中的应用。
特点三：建筑物侧面纹理可采集针对各种三维数字城市应用，利用航空摄影大规模成图的特点，加上从倾斜影像批量提取及贴纹理的方式，能够有效的降低城市三维建模成本。
倾斜摄影测量倾斜摄影测量是一种利用倾斜摄影技术获取精确测量数据的方法。
它结合了近年来发展迅猛的航空无人机技术和地理信息系统（GIS）技术，具有快速、高效、精确等特点，因而在土地测绘、工程建设、城市规划等领域得到了广泛应用。
倾斜摄影测量技术通过在无人机上安装倾斜摄影头，可以同步获得地面垂直影像和倾斜影像。
这两种影像具有不同的投影方式，可以构建出三维立体模型。
通过对倾斜影像进行后期处理，可以得到地面点的三维坐标信息，实现高精度的地面测量。
在倾斜摄影测量中，首先需要进行地面控制点的设置。
地面控制点是指在地面上设置的具有已知坐标的点，用来对摄影测量结果进行精度验证和纠正。
然后，无人机通过飞行计划自动飞行并拍摄倾斜影像。
倾斜摄影头通常具有较大的视场角，可以获得更广阔的影像覆盖范围。
倾斜摄影测量中最关键的一步是对倾斜影像进行几何校正和配准。
这一步需要对影像进行畸变校正、扫描线校正、图像降质修复等处理，以保证测量结果的精度和准确性。
同时，还需进行倾斜影像与地面控制点的精确匹配，通过大量的像点匹配和三维点云生成，得到高精度的三维模型和地面测量数据。
倾斜摄影测量的优势在于可以实现全方位的测量覆盖和快速高效的数据获取。
相对于传统的测量方法，倾斜摄影测量不仅大幅提高了数据采集的速度，还可以获取更加详细和准确的地形、地貌等信息。
这对于土地规划、环境保护、地质勘探等领域具有重要意义。
此外，倾斜摄影测量技术还可以结合GIS等地理信息系统进行空间分析、数据可视化等工作。
通过将倾斜摄影测量数据与其他空间数据进行整合和分析，可以得到更加全面和深入的研究结果，为城市规划、交通规划、资源管理等提供有力的支持。
要充分发挥倾斜摄影测量的潜力，需要进一步提高测量设备的性能和精度，并开展更多的应用研究。
同时，还需要加强相关政策和法规的制定和宣传，推广倾斜摄影测量技术在各个领域的应用，促进其在实践中的更广泛应用。
通过倾斜摄影测量，我们可以更好地了解和管理我们的地球，为可持续发展做出更大的贡献。
倾斜摄影测量技术在地籍测绘中的应用
随着测绘技术的不断发展，倾斜摄影测量技术已经成为地籍测绘中的一种重要手段。
倾斜摄影测量技术可以利用带有倾斜摄影机的专用机器对地面进行高精度拍摄，然后通过
对拍摄影像进行处理，实现地籍测绘中的各种应用。
一、全面、精确的数据获取
倾斜摄影测量技术可以高效、全面地获取地面数据，不仅可以获取地面的传统数据，
还可以获取建筑、街景等三维数据，从而更精确地反映地表实际情况。
同时，倾斜摄影测
量技术的精度也很高，可以满足地籍测绘中精度要求较高的应用。
二、提高测绘效率
相对于传统的地籍测绘技术，倾斜摄影测量技术在数据获取和处理方面具有更高的效率。
通过倾斜摄影技术获取的影像数据可以直接进行数字化处理，不需要进行繁琐的测量
工作，大大提高了测绘的效率，同时也减轻了测绘人员的工作压力。
三、实现综合分析
通过倾斜摄影测量技术获取的数据具有很高的空间分辨率和全景视觉特性，可以实现
对地表信息的综合分析和应用。
在地籍测绘中，倾斜摄影测量技术可以实现对地形、地貌、土地利用、城市规划等多个方面的综合分析，从而更好地满足社会发展的需要。
总的来说，倾斜摄影测量技术在地籍测绘中应用广泛，可以帮助提高测绘效率、实现
精准测绘、全面分析地表信息等多个方面。
未来，随着科技的不断发展，倾斜摄影测量技
术的应用也将越来越广泛。
无人机倾斜摄影测量技术及其应用无人机倾斜摄影作为一种先进的影像获取手段，正在应用于各个行业及领域之中。
其中无人机倾斜摄影测量技术的要求最为复杂，无论是在地面分辨率、航摄参数设置、镜头相机参数的要求上，还是获取影像后的模型建立与数据采编上，都应遵循一定的规则。
标签：无人机;倾斜摄影;测量技术;应用1 无人机倾斜摄影技术无人机倾斜摄影技术是指通过利用多角度相机，来采集地面物体不同角度及不同高度的影像，凭借其高分辨率的航测影像技术，将具有丰富的地理信息数据，通过三维建模的方式来呈现真实场景的技术。
其技术路线是利用倾斜摄影系统，结合无人机的快速便捷的采集能力，将采集的数据快速生成三维模型。
其中倾斜摄影系统共分为三大部分：一是飞行平台，包括小型飞机或无人机;二是航飞操作人员;三是仪器部分，包括传感器（相机、GPS定位装置）和姿态定位系统。
本文将对此技术路线的无人机硬件、飞行控制软件、数据处理系统进行详述。
2 无人机低空摄影2.1 试验数据介绍试验区为灵武市上元名城小区，范围大约为1000m2，有高层建筑，地势总体较为平坦，拍摄当天天气晴朗，植被遮挡较少，适宜拍照。
根据测区实际情况，相对航高设计为160m，地面采样间隔0.09m，航向和旁向重叠度均为70%。
在完成地面站设置工作后，完成起飞工作，驾驶员操纵操作杆控制飞机起飞，地面站同时监视飞机的姿态、飞速、航高、以及坐标位置，拍摄得到不同角度的影像。
2.2 像控点布设控制点布设均匀地覆盖在整个测区，标志清晰可见，方便像片刺点。
试验布设12个像控点，所有像控点皆为平高点。
采用GPS静态进行测量。
试验坐标系统采用西安独立坐标系统。
2.3 数据处理关键技术方法通过ContextCapture软件对倾斜影像进行了处理，ContextCapture具有较高的自动化程度，无需过多的人工干预，且运行过程稳定。
数据处理关键技术流程如下：2.3.1 多视影像匹配影像匹配主要通过SIFI特征匹配算法建立不同像片之间的联系，获取大量同名点用于后续的空中三角测量。

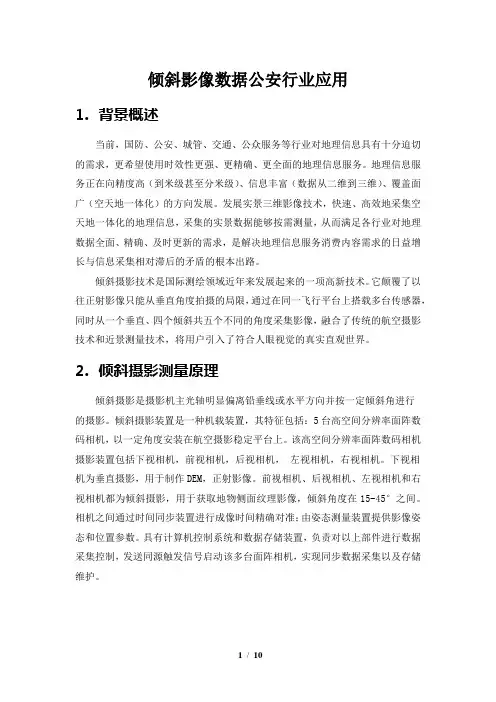

倾斜影像数据公安行业应用1.背景概述当前，国防、公安、城管、交通、公众服务等行业对地理信息具有十分迫切的需求，更希望使用时效性更强、更精确、更全面的地理信息服务。
地理信息服务正在向精度高（到米级甚至分米级）、信息丰富（数据从二维到三维）、覆盖面广（空天地一体化）的方向发展。
发展实景三维影像技术，快速、高效地采集空天地一体化的地理信息，采集的实景数据能够按需测量，从而满足各行业对地理数据全面、精确、及时更新的需求，是解决地理信息服务消费内容需求的日益增长与信息采集相对滞后的矛盾的根本出路。
倾斜摄影技术是国际测绘领域近年来发展起来的一项高新技术。
它颠覆了以往正射影像只能从垂直角度拍摄的局限，通过在同一飞行平台上搭载多台传感器，同时从一个垂直、四个倾斜共五个不同的角度采集影像，融合了传统的航空摄影技术和近景测量技术，将用户引入了符合人眼视觉的真实直观世界。
2.倾斜摄影测量原理倾斜摄影是摄影机主光轴明显偏离铅垂线或水平方向并按一定倾斜角进行的摄影。
倾斜摄影装置是一种机载装置，其特征包括：5台高空间分辨率面阵数码相机，以一定角度安装在航空摄影稳定平台上。
该高空间分辨率面阵数码相机摄影装置包括下视相机，前视相机，后视相机，左视相机，右视相机。
下视相机为垂直摄影，用于制作DEM，正射影像。
前视相机、后视相机、左视相机和右视相机都为倾斜摄影，用于获取地物侧面纹理影像，倾斜角度在15-45°之间。
相机之间通过时间同步装置进行成像时间精确对准；由姿态测量装置提供影像姿态和位置参数。
具有计算机控制系统和数据存储装置，负责对以上部件进行数据采集控制，发送同源触发信号启动该多台面阵相机，实现同步数据采集以及存储维护。
图倾斜摄影测量采集方式通过相应的倾斜影像数据处理软件，对采集到的倾斜影像进行预处理，包括调色、纠偏、校正、镶嵌、融合等等系列处理，形成符合应用需求的倾斜影像库。
图倾斜摄影测量影像3.倾斜影像特点反映地物周边真实情况相对于正射影像，倾斜影像能让用户从多个角度观察地物，更加真实的反映地物的实际情况，极大的弥补了基于正射影像应用的不足。
倾斜摄影测量摄影测量是通过摄影方式对现实世界进行测量和建模的技术。
倾斜摄影测量是其中的一种方法，通过倾斜摄影机捕捉场景的影像，利用摄影测量软件进行处理分析，实现三维测量与建模的目的。
本文将介绍倾斜摄影测量的原理、应用以及优势。
一、倾斜摄影测量原理倾斜摄影测量核心原理是利用倾斜摄影机，即具有俯仰角和滚动角的摄影设备，从不同的俯仰角度捕捉同一场景，获取多个影像。
然后，通过影像匹配、三角测量等算法，计算出实际三维物体的几何形状和空间位置。
倾斜摄影测量的主要技术包括以下几个方面： - 摄影测量机：倾斜摄影测量需要专门的倾斜摄影机，具备俯仰角和滚动角控制的功能。
- 影像采集：倾斜摄影机利用定向导航系统和高精度GPS进行定位，准确采集多个角度的影像。
- 影像匹配：利用影像匹配算法，将多个角度的影像进行配准，建立起影像之间的对应关系。
- 三角测量：利用影像上的特征点，通过三角测量原理计算出物体的三维坐标。
二、倾斜摄影测量应用倾斜摄影测量广泛应用于地理测绘、城市规划、遥感监测等领域。
以下是其中一些应用场景的介绍：1. 地理测绘倾斜摄影测量可以用于建立数字地图和地形模型。
通过多角度的影像采集和处理，可以获得地表的高精度三维数据，为地理测绘提供可靠的基础数据。
同时，倾斜摄影测量还可以进行地物分类，实现对地表覆盖物的自动提取。
2. 城市规划倾斜摄影测量可以用于城市规划和建设。
通过倾斜摄影机拍摄城市区域的影像，可以获取城市建筑物的三维形状和位置信息，为城市规划和土地管理提供科学依据。
倾斜摄影测量还可以进行城市环境评估，分析城市绿地覆盖率、建筑密度等指标。
3. 遥感监测倾斜摄影测量可以结合遥感技术进行监测和分析。
通过定期采集倾斜影像，可以监测地表的变化情况，如土地利用变化、建筑物变化等。
倾斜摄影测量还可以用于自然灾害的评估和预测，例如地质灾害、洪水等。
三、倾斜摄影测量优势相较于传统的摄影测量方法，倾斜摄影测量具有以下优势：1.高精度：倾斜摄影测量利用多角度影像的信息，可以获得高精度的三维测量结果，适用于需要高精度数据的应用领域。
R E A LE S T A T EG U I D E |７１㊀探讨倾斜摄影技术在建筑工程测量中的应用要点靳利洋㊀(防城港市住房和城乡建设测绘院㊀广西㊀防城港㊀５３８００１)作者简介:靳利洋(１９９２－),男,汉族,河南辉县市,研究生,工程师,研究方向:建筑工程测量与测绘.[摘㊀要]㊀倾斜摄影测量通过摄影机以特定角度对地面进行拍摄,从而获取地面上的三维空间信息.相机角度的倾斜使得所拍摄的图像可以包含更多的地表细节,提供高分辨率的图像数据.通过对多个角度的图像进行重叠匹配和三维测量,可以建立起地面的三维模型,并获取地面各个位置的空间坐标.笔者结合多年工作经验,深入分析倾斜摄影技术在建筑工程测量中的应用要点,希望可以给相关专业人员提供借鉴与参考.[关键词]㊀倾斜摄影测量;建筑工程测量;三维建模[中图分类号]T U １９８㊀㊀㊀[文献标识码]A㊀㊀㊀㊀[文章编号]１００９－４５６３(２０２４)０２－０７１－０３１㊀倾斜摄影技术的原理倾斜摄影测量是一种利用相机和三角仪相结合的测量方法,通过对目标物进行倾斜角度的拍摄,记录下每个照片的位置信息和相机的角度,来获取目标物的三维空间数据.倾斜摄影测量的基本原理是基于三元线定理,当两个点之间的距离已知时,可以得到它们之间的角度和夹角.在倾斜摄影测量中,我们需要将相机固定在一个稳定平台上,然后从不同的视角拍摄目标物,记录下每个照片的位置信息(如经度㊁纬度)以及相机的角度.通过三角测量原理,利用已知的相机位置㊁角度以及目标物在不同照片中的位置关系,可以计算出目标物的坐标,从而获得三维空间数据.一般来说,这个计算过程可以通过专业的计算机软件完成.倾斜摄影测量的精度主要取决于相机的分辨率㊁镜头焦距㊁光圈大小等因素.一般来说,高像素数㊁大光圈值的相机能够提供更精确的数据,但是也更加昂贵.因此,在实际工作中需要根据具体情况选择合适的设备.此外,为了提高测量精度,还需要注意相机的水平平移误差和其他因素的影响.对于无人机倾斜摄影测量,还需要考虑飞行高度㊁航线规划等因素.总的来说,倾斜摄影测量通过倾斜角度的拍摄和计算,可以获取目标物的三维空间数据,具有较高的精度和广泛的应用领域.图１㊀倾斜摄影测量技术原理２㊀倾斜摄影技术的特点２ １㊀可视化分析倾斜摄影技术的计算机软件处理和分析能够将照片转化为数字化的数据,进而进行可视化分析和比对.通过处理软件,对建筑物的照片进行校正㊁配准和拼接,生成高质量的摄影图像.同时,软件提取建筑物的特征点㊁边缘和轮廓等信息,利用这些数据进行形变分析和测量.通过可视化分析,倾斜摄影技术直观地展示建筑物的变形情况.例如,利用软件进行形变分析,比对建筑物的不同时间点的照片,观察建筑物的变化情况,包括沉降㊁倾斜㊁裂缝等.通过可视化的方式,更清晰地显示出建筑物的结构和变化,帮助人们更好地理解建筑物的状态和演变.此外,倾斜摄影技术还可以将建筑物的数字化数据与其他地理信息系统(G e Ｇo g r a p h i c I n f o r m a t i o nS y s t e m ,G I S )数据进行融合,实现更全面的分析.例如,将建筑物的变形数据与土地利用㊁地质地貌等数据进行叠加分析,可以揭示建筑物变形的原因和影响.２ ２㊀测量范围广倾斜摄影测量由于可以在较宽的距离内获取高质量的图像数据,因此被广泛应用于大规模地形测量.传统的地形测量方法,如R T K ㊁全站仪等,可以用于获取地形数据,但其测量范围有限,需要人工进行测量,且效率较低.而倾斜摄影测量则可以通过无人机或其他设备在较高的高度拍摄地面,以倾斜的角度覆盖较大区域,从而获取更广阔的地形数据.倾斜摄影测量可以通过三维重建技术将多个倾斜照片进行融合,从而生成数字地面模型(D i gi t a lT e r r a i n M o d e l ,D TM )或数字地表模型(D i gi t a lS u r f a c e M o d e l ,D S M ).这些模型可以提供高精度㊁高分辨率的地形数据,包括地表高程㊁地形特征等,用于地形分析㊁地质勘察㊁灾害预防等领域.此外,倾斜摄影测量还可以结合地理信息系统技术,将图像数据与地理空间数据进行关联,实现地形数据的可视化㊁分析和应用.２ ３㊀精度较高高分辨率的数字相机可以捕捉更多的细节信息,提供更丰富的数据,进而提高测量的精度.相机的分辨率越高,每个像素所代表的实际尺寸越小,因此可以更准确地测量目标物的细小特征.此外,倾斜摄影测量中还涉及到相机的焦距㊁光圈大小等参数,这些参数也会对测量精度产生影７２㊀|R E A LE S T A T EG U I D E响.较长的焦距可以提供更小的视场范围,从而提高对目标物细节的分辨能力;较小的光圈值可以增加景深,使得目标物在不同距离上都能保持较高的清晰度.尽管高分辨率的数字相机可以提供较高的精度,但是在实际应用中,还需要考虑其他因素的影响,如地形㊁大气条件㊁摄影平台的稳定性等.此外,数据的处理和分析方法也对最终的精度有一定影响.因此,在进行倾斜摄影测量时,除了选择高分辨率的相机外,还需要综合考虑各种因素,以达到所需精度要求.３㊀倾斜摄影技术在建筑工程测量中的应用优势３ １㊀全面反映建筑物信息相比传统的测量方法,倾斜摄影能够捕捉到建筑物的细节.传统的测量方法可能只能获取建筑物的局部或平面信息,例如直接测量建筑物的高度㊁长度和宽度等.而倾斜摄影可以通过多个角度和高度拍摄建筑物,从各个方向全面展示建筑物的立面.这样,可以更准确地捕捉到建筑物的细节特征,包括窗户㊁门㊁外墙纹理㊁装饰等.此外,倾斜摄影技术还能够通过软件对照片进行后期处理,使得照片更加真实.通过照片的配准和拼接,可以生成高质量的全景图像,展示建筑物的立面信息.而且,通过后期处理软件,还可以对照片进行增强和修复,提高照片的质量和细节展示.３ ２㊀三维建模更加直观通过倾斜摄影技术获取的影像数据可以进行三维建模,利用计算机视觉和影像处理算法,可以生成高精度的建筑物模型.这样可以更直观地观察建筑物的立体形态,并进行相关分析和设计.３ ３㊀及时监测建筑变形倾斜摄影技术可以多次获取同一建筑物的影像数据,通过对比不同时间点的影像,可以检测建筑物的变形情况,包括沉降㊁倾斜等.这样可以及时发现并采取措施进行维修和保护,避免潜在的安全隐患.３ ４㊀测量效率更高倾斜摄影技术可以通过无人机等设备进行远程遥控拍摄,不需要传统的人工测量.这样可以大大减少人力和时间成本,并且能够提供更准确的测量数据.同时,倾斜摄影技术可以在短时间内获取大量的影像数据,提高测量效率.倾斜摄影技术所得到的影像和模型可以以可视化的方式呈现,使得测量结果更直观,便于沟通和交流.这对于建筑工程的设计㊁施工和管理都非常有益,可以提升工作效率和准确性.４㊀倾斜摄影技术在建筑工程测量中的应用方向４ １㊀地形测量在建筑工程测量中,倾斜摄影技术可以用于地形测量,测量地形的高程㊁坡度㊁地形起伏等,构建高精度的地面实景三维模型.(１)高程测量:在高程测量中,倾斜摄影技术可以提供精确的地面高程数据,通过无人机搭载的倾斜摄影传感器,从多个角度和方向采集地面影像,处理生成地面实景三维模型.倾斜摄影技术可以通过对地面实景三维模型进行分析,提取出地面的高程信息,用于建筑工程的测量和设计.例如,在土地规划和建筑设计阶段,倾斜摄影技术可以获取不同地点的高程数据,通过高程等值线和数字高程模型(D i g i t a l E l e v a t i o n M o d e l ,D E M )等方式呈现地形起伏,帮助工程师更好地了解地势情况,进行合理的设计和布局.此外,倾斜摄影技术监测高程变化,对比不同时间点的地面实景三维模型,检测出地表沉降㊁地裂缝等变形现象,对基础工程的安全性评估非常重要.倾斜摄影技术能够提供高精度的地面实景三维模型,为高程测量和变形监测提供准确的数据支持.(２)平面测量:利用无人机搭载倾斜摄影传感器,从不同角度和方向采集地面影像,并进行后处理,生成精确的地形模型.借助地面实景三维模型,准确获取建筑工程所在地的地形信息,包括地面高度的分布㊁不同区域的坡度等,对建筑设计㊁土地利用规划㊁地基设计等具有重要意义.此外,倾斜摄影技术能进行多期影像的对比分析,用于监测地形的变形情况.通过对比不同时间点的地面实景三维模型,可以发现地表沉降㊁地裂缝㊁滑坡等变形现象,评估建筑工程的稳定性和安全性,预防地质灾害风险.４ ２㊀三维建模和测量倾斜摄影技术是国际测绘遥感领域一项新兴技术,融合了传统的航空摄影和近景测量技术,在建筑工程测量领域有重大应用,可以快速获取建筑物或场景的三维模型.倾斜摄影技术通过获取建筑物各个角度的照片,并利用计算机软件进行图像处理和匹配,可以生成高精度的三维模型.倾斜摄影技术的应用过程相对简单高效.首先,使用倾斜摄影设备拍摄建筑物或场景的照片,可以通过无人机㊁直升机或特殊摄影设备进行.这些照片涵盖了建筑物的各个角度和细节信息.然后,通过计算机软件将这些照片进行图像处理和匹配,进行几何校正和配准,最终生成建筑物或场景的精确三维模型.通过倾斜摄影技术获取的三维模型可以提供建筑物的外部形状和结构信息.设计师可以在计算机上进行虚拟设计和模拟,更好地进行设计方案的优化和调整.此外,建筑师还可以使用这些三维模型进行建筑物的可视化展示㊁施工规划和工程量计算等方面.在建筑量测方面,倾斜摄影技术用于快速获取建筑物各个部分的尺寸和位置信息.通过对倾斜摄影图像的处理和分析,自动提取出建筑物的各个构件的几何参数,如长度㊁高度和宽度等,实现工程量的自动化统计.４ ３㊀建筑物变形监测倾斜摄影技术在建筑物变形监测中起到了关键作用,定期使用倾斜摄影技术获取建筑物的多角度照片,获得建筑物各个部分的图像信息.然后,利用计算机软件对这些图像进行处理和比对,进行几何分析和变形检测.具体而言,倾斜摄影技术的应用可以通过两种方式进行:一种是利用图像特征点的匹配,另一种是通过图像的几何变换.利用图像特征点的匹配,通过计算机软件对建筑物的多个角度照片进行特征提取和特征匹配.通过对比特征点的位置和形状,确定建筑物各个部分的位置和形状是R E A LE S T A T EG U I D E |７３㊀否发生了变化.如果发现特定区域的特征点位置发生了明显偏移或变形,就可以判断该区域发生了变形.利用图像的几何变换,通过计算机软件对建筑物的多个角度照片进行几何变换.通过比对不同角度照片之间的几何变换关系,确定建筑物各个部分的位置和形状是否发生了变化.例如,检测建筑物墙面的倾斜角度,以及窗户和门的形状是否发生了变化.在倾斜摄影图像的处理和比对过程中,可以确定建筑物各个部分的位置和形状,从而判断建筑物是否发生了变形.通过定期对建筑物进行倾斜摄影和图像处理比对,可以监测建筑物的变形情况.一旦发现建筑物发生了变形,就可以及时进行修复和加固,以避免潜在的结构问题和安全隐患.例如,如果发现建筑物的某个墙面倾斜角度增加,就可以采取相应的加固措施,以保证建筑物的结构安全.定期使用该技术获取建筑物的多角度照片,并进行图像处理和比对,可以及时发现建筑物的变形情况,并采取相应措施进行修复和加固,保障建筑物的结构安全和使用寿命.结语综上所述,倾斜摄影技术可以提供高分辨率㊁真实感强的三维影像数据,对建筑设计㊁施工规划㊁维护管理等环节都具有重要意义,使测量人员可以更准确地获取建筑物的几何形态㊁结构细节等信息.通过将室内的倾斜摄影与室外的地理空间信息结合,实现对建筑物内外的全方位测量和分析,为建筑物的管理和维护提供更全面的支持.此外,倾斜摄影技术还可以用于快速㊁准确地获取大面积建筑物的数据.相比传统的测量方法,倾斜摄影技术具有快速高效的特点,可以大大节省测量时间和人力成本.同时,倾斜摄影技术还可以实现对建筑物的实时监测,及时发现并解决潜在的安全隐患.倾斜摄影技术获取的影像数据可以通过智能算法进行自动化处理,实现建筑物的自动识别㊁测量和分析,大大提高测量的效率和准确性.参考文献[１]㊀黄敬泉．倾斜摄影测量与G I S 技术在工程测量中的应用思考[J ]．城市建设理论研究(电子版),２０２３,(２８):２０５－２０７[２]㊀王仕林．无人机倾斜摄影测量技术在道路工程测量中的重要性及应用要点[J ]．科技创新与应用,２０２３,１３(０９):１８１－１８４[３]㊀李辉．关于无人机倾斜摄影测量技术在道路工程测量中的应用[J ]．科技风,２０２２,(２７):７９－８１ [４]㊀石磊．无人机倾斜摄影测量技术在道路工程测量中的应用研究[J ]．水利技术监督,２０２２,(０２):２１８－２２２ (上接第６８页)㊀量方法,三维激光扫描技术可以实现对构件的全方位扫描,减少人工测量的工作量和时间消耗.同时,通过配准和拼接处理,可以将多个局部点云拼接成构件的全息信息,提高测量的效率和准确性.这对于大型建筑工程的测量和监测具有重要意义.此外,三维激光扫描技术能够实现对建筑工程的形状㊁位置㊁变形等特征的分析和比较.通过采集构件的点云数据,可以生成构件的三维模型和点云模型,用于对构件的形状㊁位置㊁变形等特征进行分析和比较,对建筑工程的质量控制㊁变形监测和施工过程中的问题识别具有重要作用.参考文献[１]㊀费成鹏,刘鸣洋,朱颖涛等．三维激光扫描技术在宽肩台抛石堤稳定性试验中的应用[J /O L ]．水运工程,１－７ [２]㊀赖建民,卜鹏飞．三维激光扫描技术在建筑物三维建模可视化中的应用探究[J ]．科技创新与应用,２０２４,１４(０１):１９３－１９６[３]㊀陈志里,林金标．三维激光扫描技术在地铁隧道验收测量中的应用[J ]．黑龙江科学,２０２３,１４(２４):３７－３９＋４４[４]㊀谢延东．三维激光扫描技术在建筑物立面测量中的应用[J ]．测绘与空间地理信息,２０２３,４６(１２):１８１－１８４[５]㊀郭海乐．基于三维激光扫描技术的建筑物三维建模研究[J ]．测绘与空间地理信息,２０２３,４６(１２):１９９－２０１＋２０４(上接第７０页)㊀像处理技术和严格的质量控制流程,对每一幅影像都进行了仔细的检查和比对.通过这样一系列严谨而细致的操作,可以降低误差出现的可能性,提升地形测绘的整体质量.４㊀结束语总而言之,在地形测绘中应用无人机技术已成为现代测绘领域的重要发展趋势.无人机以其高效㊁灵活和精准的特点,为地形测绘带来了革命性的变革.通过科学合理的航线规划㊁精确的像控点布置以及先进的摄影测量算法应用,能够快速获取高质量的地形数据,并有效应对复杂地形和航测盲区等挑战.随着技术的不断进步和应用经验的积累,相信无人机在地形测绘中的应用将会更加广泛和深入,为地理信息产业的发展注入新的活力.参考文献[１]㊀叶彬彬,戴矽妍．无人机航测及地理信息技术在地形测绘中的应用[J ]．电子技术,２０２３,５２(０８):１４５－１４７ [２]㊀宋利奎．无人机航测及地理信息技术在地形测绘中的应用[J ]．中国金属通报,２０２３,(０３):２０４－２０６[３]㊀叶彬彬,戴矽妍．无人机航测及地理信息技术在地形测绘中的应用[J ]．电子技术,２０２２,５１(１０):３１５－３１７[４]㊀刘庆林．无人机航测及地理信息技术在地形测绘方面的应用[J ]．资源信息与工程,２０２２,３７(０２):７０－７２ D O I :１０ １９５３４/j ．c n k i ．z y x x y gc ．２０２２ ０２ ００１。
一次全面的倾斜摄影介绍及应用领域的分析倾斜摄影测量技术倾斜摄影技术是国际测绘遥感领域近年发展起来的一项高新技术，通过在同一飞行平台上搭载多台传感器(如图 1所示，目前常用的是五镜头相机)，同时从垂直、倾斜等不同角度采集影像，获取地面物体更为完整准确的信息。
垂直地面角度拍摄获取的影像称为正片(一组影像)，镜头朝向与地面成一定夹角拍摄获取的影像称为斜片(四组影像)。
通过在同一飞行平台上搭载5台传感器，同时从一个垂直、四个倾斜五个不同的角度采集影像，拍摄相片时，同时记录航高，航速，航向和旁向重叠，坐标等参数，然后对倾斜影像进行分析和整理。
在一个时段，飞机连续拍摄几组影像重叠的照片，同一地物最多能够在3张相片上被找到，这样内业人员可以比较轻松地进行建筑物结构分析，并且能选择最为清晰的一张照片进行纹理制作。
向用户提供真实直观的实景信息。
影像数据不仅能够真实地反映地物情况，而且可通过先进的定位技术，嵌入地理信息、影像信息，获得更高的用户体验，极大地拓展遥感影像的应用范围。
倾斜摄影技术特点反映地物真实情况并且能对地物进行量测倾斜摄影测量所获得三维数据可真实地反映地物的外观、位置、高度等属性，增强了三维数据所带来的真实感，弥补了传统人工模型仿真度低的缺点。
增强了倾斜摄影技术的应用。
高性价比倾斜摄影测量数据是带有空间位置信息的可量测的影像数据，能同时输出DSM、DOM、DLG等数据成果。
可在满足传统航空摄影测量的同时获得更多的数据。
同时使用倾斜影像批量提取及贴纹理的方式，能够有效地降低城市三维建模成本。
高效率倾斜摄影测量技术借助无人机等飞行载体可以快速采集影像数据，实现全自动化的三维建模。
实验数据证明：1～2年的中小城市人工建模工作，借助倾斜摄影测量技术只需3～5个月就可完成。
倾斜摄影应用领域倾斜摄影技术优势体现在和人工建模的对比的三维模型构建上。
倾斜摄影自动化建模所具备的“三高一低”(高效率、高精度、高真实感、低成本)的优势，将极大改变测绘地理信息在多个行业的应用，构筑出广阔的应用新模式。
倾斜摄影测量倾斜摄影技术是国际测绘领域近些年发展起来的一项高新技术，它颠覆了以往正射影像只能从垂直角度拍摄的局限，通过在同一飞行平台上搭载多台传感器，同时从一个垂直、四个倾斜等五个不同的角度采集影像，将用户引入了符合人眼视觉的真实直观世界。
航空倾斜影像不仅能够真实地反应地物情况，而且还通过采用先进的定位技术，嵌入精确的地理信息、更丰富的影像信息、更高级的用户体验，极大地扩展了遥感影像的应用领域，并使遥感影像的行业应用更加深入。
同时，倾斜影像技术的引进和应用，使得目前高昂的三维城市建模成本将得以大大降低！由于倾斜影像为用户提供了更丰富的地理信息，更友好的用户体验以及其低廉的成本，该技术目前在欧美等发达国家已经广泛应用于应急指挥、国土安全、城市管理、房产税收等行业。
倾斜摄影技术是国际测绘领域近些年发展起来的一项高新技术，它颠覆了以往正射影像只能从垂直角度拍摄的局限，通过在同一飞行平台上搭载多台传感器，同时从一个垂直、四个倾斜等五个不同的角度采集影像，将用户引入了符合人眼视觉的真实直观世界。
北京天下图作为全国首次独家引进斜摄影技术的航摄单位，将美国Pictometry公司的机载倾斜摄影设备及相关解决方案引入中国，结合北京天下图在国内航摄领域的技术优势和市场资源，形成了自有的倾斜摄影影像获取及应用技术，为广大用户提供一体化全方位的解决方案。
倾斜摄影 - 倾斜摄影技术特点特点一：反映地物周边真实情况相对于正射影像，倾斜影像能让用户从多个角度观察地物，更加真实的反映地物的实际情况，极大的弥补了基于正射影像应用的不足。
特点二：倾斜影像可实现单张影像量测通过配套软件的应用，可直接基于成果影像进行包括高度、长度、面积、角度、坡度等的量测，扩展了倾斜摄影技术在行业中的应用。
特点三：建筑物侧面纹理可采集针对各种三维数字城市应用，利用航空摄影大规模成图的特点，加上从倾斜影像批量提取及贴纹理的方式，能够有效的降低城市三维建模成本。
