控制焊接变形和焊接应力的措施

焊接应力与变形及其预防和校正措施焊件不均匀局部加热和冷却是导致焊接应力和变形产生的根本原因。

1.焊接变形的基本形式a)收缩（纵向、横向）变形 b)角变形 c)弯曲变形 d)波浪变形 e)扭曲变形 f)错边（长度方向、厚度方向）变形σ＞σs时，产生变形σ＞σb时，产生裂纹，甚至断裂2.预防和减小焊接应力及变形的措施1）合理设计焊接结构（减少焊缝长度和截面积、尽量采用对称焊缝、避免交叉焊缝）；2）焊前预热（焊后冷却时，加热区与焊缝同时收缩。

此法称为加热减应区法：如图a)焊前b)焊后）；3）反变形法4）刚性固定法5）选择合理焊接顺序a)焊接顺序应能使焊件自由收缩 b)对称焊接法 c)长焊缝的分段焊法 d)工字梁的焊接方法6）锤击焊缝法3.焊接变形的校正1）机械矫正法a)压力矫正 b)锤击矫正变形的步骤2）火焰矫正法a）T形梁的火焰矫正 b)薄板波浪变形的火焰矫正4.焊接接头设计1）焊接结构应尽量选用型材成冲压件a)用四块钢板焊成 b)用两根槽钢焊成 c)用两根钢板弯曲后焊成 d)容器上的铸钢件法兰2）合理布置焊缝①焊缝布置应尽量分散a)、b)、c)不合理 d)、e)、f)合理②焊缝和位置应尽量对称布置a)、b)不合理 c)、d)、e)合理③尽量减少构件成焊件接头部位的应力集中a)不合理 b)合理④焊缝应避开最大应力和应力集中部位a)、b)、c)、d)不合理 e)、f)、g)、h)合理⑤对不同厚度钢板的受力对接接头，要采用工艺措施⑥在满足使用要求的前提下，应尽量减少焊缝对结构附加应力的影响a)次要焊缝影响主要受力构件 b)附加元件（卡箍）代替次要焊缝。

焊件焊接应力分析及防变形的工艺措施摘要：焊接是一种特殊而又重要的加工工艺，随着焊接技术的发展，一个重要技术课题是控制焊接件的焊接变形以提高产品制造精度，使焊件焊后加工量减少或不加工即可用于精度要求高的机械产品中，因此，了解焊接应力产生机理，掌握结构件焊接变形规律，在焊接工艺中采取措施进行控制和消除，从而保证焊接质量。

本文主要探讨了焊接应力与焊接变形产生的原因及控制措施，以供参考。

关键词：控制焊接变形；焊接应力；措施1焊接变形的概念焊接变形主要是指在焊接过程中由于焊接工作而导致的焊接件变形。

焊接变形的开始时间是焊接开始的一瞬间。

焊接变形结束的节点是焊接结束后焊接件的温度降低到焊接初始温度。

焊接变形有两种情况，第一种是焊接过程中出现的焊接变形；第二种是焊接完成后出现的焊接变形。

2.随焊挤压旋转控制法在对铝合金框架车身弧焊焊接应力进行控制的多种方法中，随焊挤压旋转控制法，即WTRE的应用，能够有效改善铝合金框架车身结构中焊接接头位置的性能和组织结构，细化焊缝结晶的晶粒大小，使晶粒具有杂乱的生长方向，进而提高铝合金焊缝位置的力学性能。

实践显示，在采用了随焊挤压旋转控制法之后，铝合金材料焊接接头能够增强40MPa左右的抗拉强度。

除此之外，对于热裂纹，随焊挤压旋转控制法也能发挥良好的控制作用。

而且，随焊挤压旋转控制法的操作方法和设施都比较简便，能够优化操作人员的工作强度和环境，在自动化操作方面也具有显著的优势。

随焊旋转挤压控制法是在铝合金焊缝冷却凝固的时候，对其使用圆柱挤压头进行挤压旋转，焊缝金属因此会出现拉伸应变，同附近位置的残余拉应力互相抵消，最终实现降低铝合金框架车身由于失稳而产生应力变形的可能。

随焊挤压旋转控制法应用过程中的挤压旋转装置的主要构成部件包括挤压头、焊枪、焊接夹具以及填丝机构。

其中，挤压头需要对铝合金框架车身的焊缝位置同时施加垂直压力和旋转力，机械装置和挤压头本身的重力是垂直压力的主要来源，电动机则为挤压头提供旋转动力。

钢结构工程焊接应力与变形差生的危害及采取的措施随着“绿色建筑”理念的推广，以钢结构件为主体框架结构结合复合砌筑体结构已成为一种必然趋势，因为以钢结构为主的框架结构的回收利用性有效避免钢筋混凝土结构建筑垃圾的产生，具有可持续性。

由于钢结构工程的特有型，焊接作业时钢结构工程最重要的工序之一，而焊接应力及焊接变形产生是影响钢结构安全性及可靠性的重要因素。

本文着重对焊接应力及焊接变形的危害及所采取的对应措施进行分析。

一、焊接应力与变形产生机理焊接热输入引起材料不均匀局部加热，使焊缝区熔化，而熔池毗邻的高温区材料的热膨胀则受到周围材料的限制，产生不均匀的压缩塑性变形。

在冷却过程中，已发生压缩塑性变形的这部分材料又受到周围材料的制约，不能自由收缩，在不同程度上又被拉伸而卸载，与此同时，熔池凝固，金属冷却收缩也产生了相应的收缩拉应力和变形。

这种随焊接热过程而变化的内应力场和构件变形，称为瞬态应力与变形。

而焊后，在室温条件下，残留于构件中的内应力场和宏观变形称为焊接残余应力与焊接残余变形。

焊接残余应力和变形，严重影响焊接构件的承载力和构件的加工精度，应从设计、焊接工艺、焊接方法、装配工艺着手降低焊接残余应力和减小焊接残余变形。

二、焊接残余应力的危害及降低焊接应力的措施1．焊接残余应力的危害影响构件承受静载能力；影响结构脆性断裂；影响结构的疲劳强度；影响结构的刚度和稳定性；易产生应力腐蚀开裂；影响构件精度和尺寸的稳定性。

2．降低焊接应力的措施(1)设计措施尽量减少焊缝的数量和尺寸，在减小变形量的同时降低焊接应力；防止焊缝过于集中，从而避免焊接应力峰值叠加；要求较高的容器接管口，宜将插入式改为翻边式。

(2)工艺措施采用较小的焊接线能量，减小焊缝热塑变的范围，从而降低焊接应力；合理安排装配焊接顺序，使焊缝有自由收缩的余地，降低焊接中的残余应力；层间进行锤击，使焊缝得到延展，从而降低焊接应力；焊接高强钢时，选用塑性较好的焊条；预热拉伸补偿焊缝收缩（机械拉伸或加热拉伸）；采用整体预热；降低焊缝中的含氢量及焊后进行消氢处理，减小氢致集中应力。

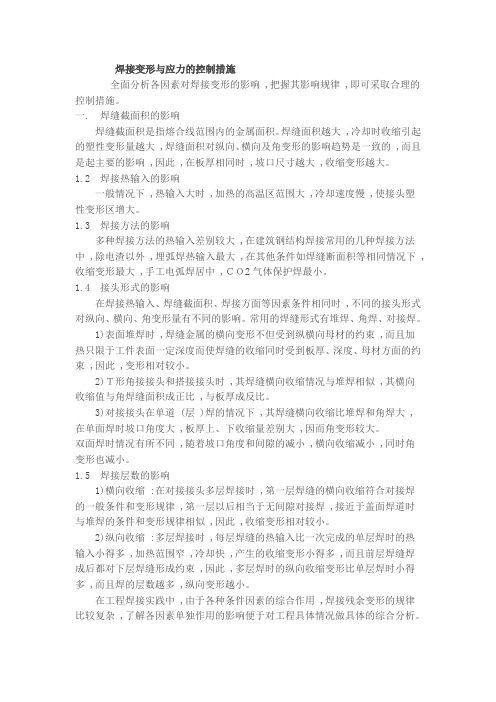

焊接变形与应力的控制措施全面分析各因素对焊接变形的影响 ,把握其影响规律 ,即可采取合理的控制措施。

一. 焊缝截面积的影响焊缝截面积是指熔合线范围内的金属面积。

焊缝面积越大 ,冷却时收缩引起的塑性变形量越大 ,焊缝面积对纵向、横向及角变形的影响趋势是一致的 ,而且是起主要的影响 ,因此 ,在板厚相同时 ,坡口尺寸越大 ,收缩变形越大。

1.2 焊接热输入的影响一般情况下 ,热输入大时 ,加热的高温区范围大 ,冷却速度慢 ,使接头塑性变形区增大。

1.3 焊接方法的影响多种焊接方法的热输入差别较大 ,在建筑钢结构焊接常用的几种焊接方法中 ,除电渣以外 ,埋弧焊热输入最大 ,在其他条件如焊缝断面积等相同情况下 ,收缩变形最大 ,手工电弧焊居中 ,ＣＯ2气体保护焊最小。

1.4 接头形式的影响在焊接热输入、焊缝截面积、焊接方面等因素条件相同时 ,不同的接头形式对纵向、横向、角变形量有不同的影响。

常用的焊缝形式有堆焊、角焊、对接焊。

1)表面堆焊时 ,焊缝金属的横向变形不但受到纵横向母材的约束 ,而且加热只限于工件表面一定深度而使焊缝的收缩同时受到板厚、深度、母材方面的约束 ,因此 ,变形相对较小。

2)Ｔ形角接接头和搭接接头时 ,其焊缝横向收缩情况与堆焊相似 ,其横向收缩值与角焊缝面积成正比 ,与板厚成反比。

3)对接接头在单道 (层 )焊的情况下 ,其焊缝横向收缩比堆焊和角焊大 ,在单面焊时坡口角度大 ,板厚上、下收缩量差别大 ,因而角变形较大。

双面焊时情况有所不同 ,随着坡口角度和间隙的减小 ,横向收缩减小 ,同时角变形也减小。

1.5 焊接层数的影响1)横向收缩 :在对接接头多层焊接时 ,第一层焊缝的横向收缩符合对接焊的一般条件和变形规律 ,第一层以后相当于无间隙对接焊 ,接近于盖面焊道时与堆焊的条件和变形规律相似 ,因此 ,收缩变形相对较小。

2)纵向收缩 :多层焊接时 ,每层焊缝的热输入比一次完成的单层焊时的热输入小得多 ,加热范围窄 ,冷却快 ,产生的收缩变形小得多 ,而且前层焊缝焊成后都对下层焊缝形成约束 ,因此 ,多层焊时的纵向收缩变形比单层焊时小得多 ,而且焊的层数越多 ,纵向变形越小。

如何控制钢板焊接角变形的方法
1. 选择合适的焊接工艺：根据钢板的材质、厚度和设计要求，选择适当的焊接工艺，如TIG焊接、MIG焊接、电弧焊接等。

2. 使用预热和后热处理：在焊接前对钢板进行适当的预热可以减少焊接时的热应力，降低变形的概率。

焊接后进行后热处理，逐渐降低钢板温度，使其冷却均匀，有助于减少焊接后的变形。

3. 控制焊接顺序和焊接层数：合理控制焊接的顺序和层数，尽量使焊接残余应力均匀分布，减小钢板的变形。

4. 使用焊接夹具：焊接夹具可以固定和支撑钢板，在焊接过程中稳定工件的形状，减少变形的可能性。

5. 使用预拉力：通过在焊接之前施加适当的预拉力，可以在焊接过程中减小变形的程度。

6. 选择合适的焊接参数：根据钢板的材质和厚度，调整焊接电流、电压、速度等参数，以实现最佳焊接质量和减小变形。

需要注意的是，钢板焊接角的变形是正常的现象，完全消除变形是很困难的。

以上方法可以帮助减小变形的程度，但根据具体情况可能需要综合应用多种方法才能得到满意的效果。

焊接变形是焊接过程中常见的问题，它会影响焊接件的尺寸精度和外观质量。

以下是一些预防焊接变形的措施：
1. 预留反变形量：在设计焊接结构时，可以根据焊接变形的趋势和大小，预留一定的反变形量。

这样在焊接过程中，即使产生了变形，也可以通过预留的反变形量来抵消，从而达到防止或减少焊接变形的目的。

2. 选择合适的焊接顺序：焊接顺序对焊接变形的影响很大。

一般来说，应先焊短焊缝，后焊长焊缝；先焊薄板，后焊厚板；先焊中心，后焊边缘。

3. 采用合理的焊接方法：不同的焊接方法对焊接变形的影响也不同。

例如，电弧焊的变形较小，而气焊和氩弧焊的变形较大。

因此，在选择焊接方法时，应尽量选择变形小的方法。

4. 控制焊接参数：焊接参数（如电流、电压、焊接速度等）对焊接变形的影响也很大。

一般来说，应选择较小的焊接电流和较快的焊接速度，以减少焊接热输入，从而减小焊接变形。

5. 采用预热和后热处理：预热可以减小焊接热输入，从而减小焊接变形；后热处理可以通过改变焊缝和母材的金相组织，来减小焊接变形。

6. 采用工装夹具：通过使用工装夹具，可以固定焊接件的位置和形状，防止焊接过程中的位移和变形。

7. 采用多点对称焊接：通过在焊接件的多个位置同时进行焊接，可以分散焊接应力，从而减小焊接变形。

以上就是预防焊接变形的一些措施，希望对你有所帮助。

减少焊接接应力和焊接变形的措施1、减少焊接接应力和焊接变形的措施1.1、减少焊接应力的措施：1）、安装过程中的措施结采取合理的焊接顺序。

在焊缝较多的组装条件下，根据构件形状和焊缝的布置，采取先焊接收缩量较大的焊缝，后焊接收缩量较小的焊缝；先焊拘束度较大而不能自由收缩的焊缝，后焊拘束度较小而能自由收缩的焊缝。

在满足设计要求的条件下，尽量减小焊缝尺寸。

不应加大焊缝尺寸和余高，要转变焊缝越大越安全的观念。

在构件组装施工时，严禁强力对口和热膨胀法对口以减小焊接拘束度。

拘束度越大，焊接应力越大，尽量使焊缝在较小拘束度下焊接或在自由状态下施焊。

安装时焊接过程控制：对接接头的焊接采用特殊的左右两根同时施焊方式，操作者分别来取共同先在外侧起焊，后在内侧施焊的顺序，自根部起始至面缝止，每层次均按此顺序实施。

根部焊接，根部施焊应自下部超始出处超越中心线10mm起弧，与定位焊接接头处应前行10mm收弧，再次始焊应在定位焊缝上退行1Omm起弧，在顶部中心处熄弧时应超越中心线至少15mm并填满弧坑；另一半焊接前应将前半部始焊及收弧处修磨成缓坡状并确认无未熔合即未熔透现象后在前半部焊缝上引弧。

仰焊接头处应用力上顶，完全击穿；上部接头处应不熄弧连续引带至接头处5mm时稍用力下压，并连弧超越中心线至少一个熔池长度（10一15mm）方允许熄弧。

次层焊接，焊接前剔除首层焊道上的凸起部分及引弧收弧造成的多余部分，仔细检查坡口边沿有无未熔合及凹陷夹角，如有必须除去。

飞溅与雾状附着物，采用角向磨光机时，应注意不得伤及坡口边沿。

此层的焊接在仰焊部分时采用小直径焊条，仰爬坡时电流稍调小，立焊部位时选用较大直径焊条，电流适中，焊至爬坡时电流逐渐增大，在平焊部位再次增大，其余要求与首层相问。

填充层焊接：填充层的焊接工艺过程与次展完全相同，仅在接近面层时，注意均匀流出1.5－2mm的深度，且不得伤及坡边。

面层的焊接，管贯面层焊接，直接关系到接头的外观质量能否满足质量要求，因此在面层焊接时，应注意选用较小电流值并注意在坡口边熔合时间稍长，接头重新燃弧动作要快捷。

减少焊接接应力和焊接变形的措施1.选择适当的焊接参数：根据材料的种类和厚度选择合适的焊接电流、电压和焊接速度等参数，以降低焊接接应力和变形的风险。

同时，选择低温软化点的金属填充材料，如铜等，可以降低焊接接应力。

2.采用适当的焊接序列：通过改变焊接顺序，可以降低焊接过程中的接应力和变形。

在多次焊接时，从最中心的部位开始焊接，逐渐向两边延伸。

这样可以避免焊接热量集中在一个地方，减少局部热变形。

3.采用预热和后热处理：预热可以提高焊接材料的可塑性，改善焊接接头的焊接性能。

一般情况下，预热温度为焊接材料的临界温度的50%-70%。

预热后的焊接接头，在焊接完成后应进行后热处理，即将焊接接头加热至临界温度以下保温一段时间，然后缓慢冷却，以进一步消除焊接接头内应力。

4.使用焊接夹具：焊接夹具可以固定工件，减少焊接过程中的变形。

夹具应设计合理，以便保证焊接接头位置准确，但对于自由热变形而言，应当尽量减少夹具的使用。

5.控制焊接热输入量：合理控制焊接过程中的热输入量，以确保焊接接头不过热。

可以采用间歇焊接的方法，在焊接过程中适时停止加热，让工件冷却一段时间以减少热输入。

6.采用适当的接头形状：通过改变焊缝的形状，可以减少焊接过程中的接应力。

一般情况下，V型焊缝和锂阳角焊缝对于减少焊接变形效果较好。

7.选择适当的焊接方式：对于大型工件，可以采用多层焊接或间断焊接的方式进行，以减少焊接材料的热量。

对于特殊形状的工件，可以选择其他焊接方法，如电阻焊、激光焊等。

8.控制冷却速度：焊接完成后，要注意控制冷却速度，避免过快的冷却。

可以采用包裹式焊接，焊接完毕后用保温材料将焊接接头包裹起来，使其缓慢冷却，以减少残余应力。

降低焊接应力工艺措施口诀焊接应力是在焊接过程中产生的应力，它会对焊接部件造成变形和应力集中，进而影响焊接接头的质量和使用寿命。

为了降低焊接应力，提高焊接质量，需要采取一系列工艺措施。

本文将逐步介绍降低焊接应力的口诀和相应的工艺措施。

一、合理规划焊接顺序1. 确定焊接顺序时，应从内向外焊接，从中心向两侧进行，依次进行焊接。

从内向外焊接可以减少焊接应力在焊接过程中的积累，降低变形的程度。

2. 将大尺寸焊接件分成多个小尺寸的焊缝，分别进行焊接。

这样可以减少焊接应力的集中，降低焊接部件变形的可能。

二、控制预热温度和焊接速度1. 预热是降低焊接应力的重要手段之一。

在焊接前对焊接件进行预热，可以改善焊接材料的塑性和可变形性，从而降低焊接应力。

预热温度需要根据焊接材料的种类和厚度来确定。

2. 焊接速度过快会使焊接区域产生较大的温度梯度，增加焊接应力。

为了降低焊接应力，需要控制焊接速度，使其适中。

三、合理选择焊接参数1. 焊接电流和电压的选择应根据焊接材料和厚度进行合理调整。

通常情况下，较小的焊接电流和较低的电压可以减少焊接应力。

2. 控制焊接过程中的热输入量，避免过热和焊接过程中的温度梯度过大。

四、应用适当的焊接辅助材料1. 选用合适的焊接填充材料，如焊条或焊丝。

这些填充材料应具有良好的塑性和可变形性，能够有效缓冲焊接应力，减少变形。

2. 引入焊接辅助材料，如夹具、临时焊接支撑物等，来限制和平衡焊接变形。

五、采取后焊热处理措施1. 通过后焊热处理可以缓解焊接应力，改善焊接接头的组织结构和性能。

常用的后焊热处理方法包括回火、时效处理等，需根据具体情况选择合适的方法。

2. 后焊热处理一般需要在焊接完成后进行，但也可以在焊接过程中进行局部热处理，以降低焊接应力。

降低焊接应力是确保焊接接头质量和使用寿命的关键。

通过合理规划焊接顺序，控制预热温度和焊接速度，选择合适的焊接参数和辅助材料，以及采取后焊热处理措施，我们可以有效降低焊接应力，减少焊接变形，提高焊接质量。
