第10-2节 防火分隔设施(防火卷帘)

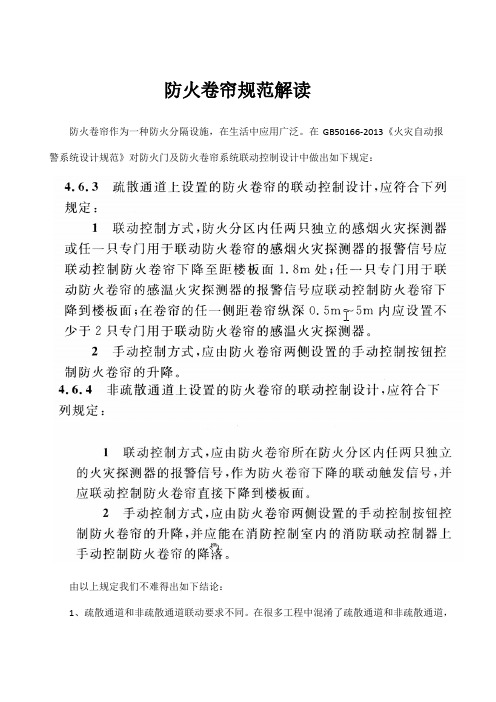

防火卷帘规范解读防火卷帘作为一种防火分隔设施，在生活中应用广泛。

在GB50166-2013《火灾自动报警系统设计规范》对防火门及防火卷帘系统联动控制设计中做出如下规定：由以上规定我们不难得出如下结论：1、疏散通道和非疏散通道联动要求不同。

在很多工程中混淆了疏散通道和非疏散通道，往往将卷帘动作设置为一步降至地面，还有些设备厂家将控制器设置为延时下降。

实际这种状态存在极大安全隐患。

人员疏散需要一定的时间，如果发生火警信号就第一时间关闭防火卷帘，延时的几十秒时间根本不能满足疏散要求。

即时卷帘按钮可以操控，在烟雾和火情状况影响下，要么人员不懂得操控，要么因惊恐在操控后不去恢复卷帘，导致失去卷帘分隔意义。

因此除中庭，天井，自动扶梯之外防火卷帘应严格按疏散通道卷帘设计要求施工。

2、对于非疏散通道防火卷帘无专用探测器设置要求，防火分区内任两只独立火灾探测器的报警信号，触发联动防火卷帘下降到地面。

3、对于疏散通道防火卷帘则下降分为两步：降至1.8米：1）防火分区内任两只独立的感烟火灾探测器的报警信号（规范此处表述不够严谨，对于地下室很多设计采用温感）联动控制防火卷两降至1.8米。

联动同非疏散通道。

2）一只专门用于联动防火卷帘的感烟火灾探测器报警信号联动控制防火卷两降至1.8米。

疏散通道防火卷帘联动应设置专用感烟探测器，联动程序应包括两只烟感报警信号和一只专用烟感报警信号。

降至地面：任一只专门用于联动防火卷帘的感温火灾探测器的报警信号联动控制防火卷帘降至地面。

疏散通道防火卷帘联动应设置专用感温探测器，4、为保证联动可靠性规范对温感数量做出规定：在卷帘的任一侧距卷帘纵深0.5m~5m 内应设置不少于两只专门用于联动防火卷帘的感温火灾探测器。

注意是任一侧不少于，即在卷帘两侧5米范围内应有不少于4只专用感温探测器报警信号参与联动。

条文说明对于两只探测器解释：在卷帘的任一侧离卷帘纵深0.5m~5m内设置不少于2只专门用于联动防火卷帘的感温火灾探测器，是为了保障防火卷帘在火势蔓延到防火卷两前及时动作，也是为了防止单只探测器由于偶发故障而不能动作。

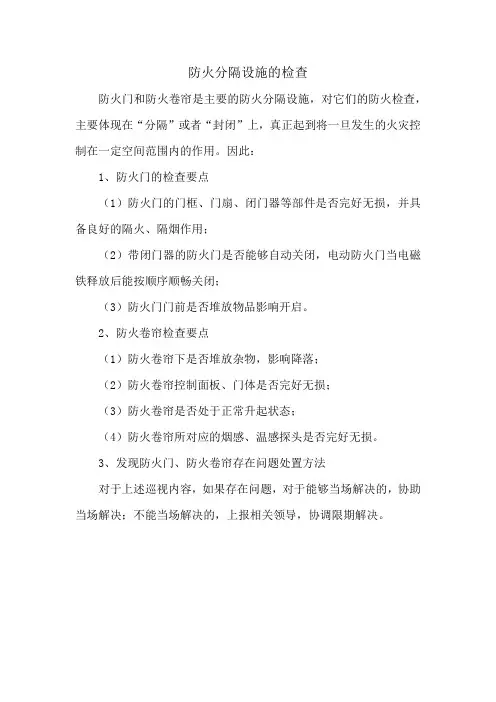

防火分隔设施的检查
防火门和防火卷帘是主要的防火分隔设施，对它们的防火检查，主要体现在“分隔”或者“封闭”上，真正起到将一旦发生的火灾控制在一定空间范围内的作用。

因此：
1、防火门的检查要点
（1）防火门的门框、门扇、闭门器等部件是否完好无损，并具备良好的隔火、隔烟作用；
（2）带闭门器的防火门是否能够自动关闭，电动防火门当电磁铁释放后能按顺序顺畅关闭；
（3）防火门门前是否堆放物品影响开启。

2、防火卷帘检查要点
（1）防火卷帘下是否堆放杂物，影响降落；
（2）防火卷帘控制面板、门体是否完好无损；
（3）防火卷帘是否处于正常升起状态；
（4）防火卷帘所对应的烟感、温感探头是否完好无损。

3、发现防火门、防火卷帘存在问题处置方法
对于上述巡视内容，如果存在问题，对于能够当场解决的，协助当场解决；不能当场解决的，上报相关领导，协调限期解决。

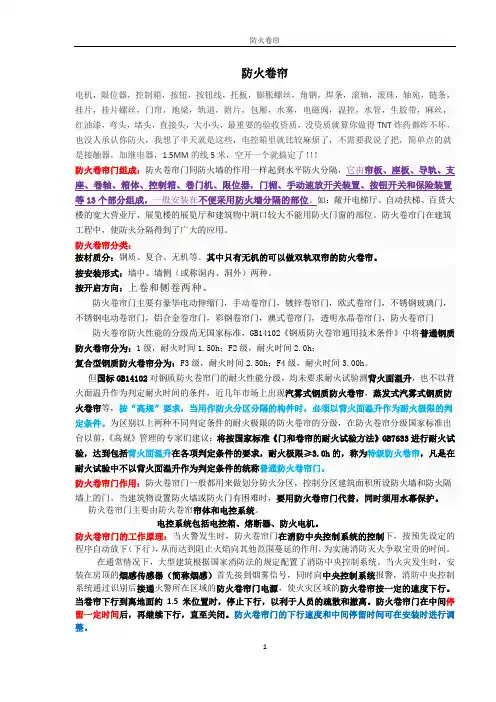

防火卷帘电机，限位器，控制箱，按钮，按钮线，托板，膨胀螺丝，角钢，焊条，滚轴，滚珠，轴宛，链条，挂片，挂片螺丝，门帘，地梁，轨道，附片，包厢，水雾，电磁阀，温控，水管，生胶带，麻丝，红油漆，弯头，堵头，直接头，大小头，最重要的验收资质，没资质就算你做得TNT炸药都炸不坏，也没人承认你防火，我想了半天就是这些，电控箱里就比较麻烦了，不需要我说了把，简单点的就是接触器，加继电器，1.5MM的线5米，空开一个就搞定了！！！防火卷帘门组成：防火卷帘门同防火墙的作用一样起到水平防火分隔，它由帘板、座板、导轨、支座、卷轴、箱体、控制箱、卷门机、限位器，门楣、手动速放开关装置、按钮开关和保险装置等13个部分组成，一般安装在不便采用防火墙分隔的部位。

如：敞开电梯厅、自动扶梯、百货大楼的宽大营业厅、展览楼的展览厅和建筑物中洞口较大不能用防火门窗的部位。

防火卷帘门在建筑工程中，使防火分隔得到了广大的应用。

防火卷帘分类：按材质分：钢质、复合、无机等。

其中只有无机的可以做双轨双帘的防火卷帘。

按安装形式：墙中、墙侧（或称洞内、洞外）两种。

按开启方向：上卷和侧卷两种。

防火卷帘门主要有豪华电动伸缩门，手动卷帘门，镀锌卷帘门，欧式卷帘门，不锈钢玻璃门，不锈钢电动卷帘门，铝合金卷帘门，彩钢卷帘门，澳式卷帘门，透明水晶卷帘门，防火卷帘门防火卷帘防火性能的分级尚无国家标准，GB14102《钢质防火卷帘通用技术条件》中将普通钢质防火卷帘分为：1级，耐火时间1.50h；F2级，耐火时间2.0h；复合型钢质防火卷帘分为：F3级，耐火时间2.50h；F4级，耐火时间3.00h。

但国标GB14102对钢质防火卷帘门的耐火性能分级，均未要求耐火试验测背火面温升，也不以背火面温升作为判定耐火时间的条件，近几年市场上出现汽雾式钢质防火卷帘，蒸发式汽雾式钢质防火卷帘等，按“高规”要求，当用作防火分区分隔的构件时，必须以背火面温升作为耐火极限的判定条件。

防火分隔设施一、防火分隔设施的概念和种类1.概念：防火分隔物是指在一定时间内阻止火势蔓延，且能把建筑内部空间分隔成若干较小防火空间的物体。

2.种类：分为固定不可活动式、活动可启闭式两大类。

★固定不可活动式：防火墙、防火窗、防火水幕带、防火阀。

★活动可启闭式：防火门、防火卷帘、防火窗二、防火设施的分类、构造、作用、设置部位和检查要求（一）防火门的分类★按照材质分为：木质防火门、钢质防火门、钢木防火门、其他防火门；★按照开闭状态分为：常开防火门、常闭防火门；★按照耐火时间分为：甲级（1.5h）、乙级（1.0h）、丙级（0.5h）★按照使用要求和规格型号分为：单扇、双扇、单扇带玻璃、双扇带玻璃、单扇带亮窗、双扇带亮窗、单扇带玻璃带亮窗、双扇带玻璃带亮窗等八个品种；（见图例）防火门的分类（二）防火门组成与构造、作用及设置部位1.组成与构造：防火门通常由门框、门扇、填充隔热耐火材料、门扇骨架、防火锁具、防火合页（铰链）、闭门器、防火门释放器、顺序器、防火插销、防火玻璃等组成。

2.作用：主要是具有阻止火势蔓延和烟气扩散的功能，在一定时间内能阻止或延缓火势蔓延，确保人员安全疏散。

3.设置部位：通常设置在防火分区、疏散楼梯间（疏散通道）、重要的房间、垂直竖井等具有一定耐火性的部位。

防火门的组成与构造（三）防火卷帘分类、构造★按照材质分为：钢质防火卷帘、无机防火卷帘；★按照耐火时间分为：普通型（2h）、复合型（3h）、特级型（4h）（四）防火卷帘组成与构造通常由底板、导轨、帘板、支撑板、卷轴、探头装置、手动速放关闭装置、箱体、卷门机、控制箱、限位、门楣、按钮开关等组成。

（五）防火卷帘的控制方式1.二步下降：对于疏散通道上的防火卷帘，其两侧设置火灾报警探测器组，且两侧应设置手动控制按钮，动作程序为二步下降，在一个火灾报警探测器报警后下降至距地面1.8m处停止；另一个火灾报警探测器报警后，卷帘应继续向下降至地面。

2.一步下降：对非疏散通道上仅用于防火分隔的防火卷帘，其两侧设置的火灾报警探测器，动作程序为一步下降，即探测器报警后防火卷帘直接下降至地面。

建筑防火分隔设施一、引言建筑防火分隔设施是保障建筑物内人员安全的重要措施。

通过合理设置防火分隔设施，可以有效延缓火势蔓延，为人员疏散和灭火救援提供宝贵时间。

本文将对建筑防火分隔设施进行详细介绍。

二、建筑防火分隔设施种类1.防火墙防火墙是防火分隔的主要设施之一，主要作用是防止火势在建筑物内部蔓延。

防火墙应采用不燃烧材料建造，并应具备耐火性、隔热性和完整性。

2.防火门防火门是建筑物内部防火分隔的关键组成部分，具备一定耐火极限，可阻止火势蔓延和烟气扩散。

防火门应保持关闭状态，并具有自动关闭功能。

3.防火窗防火窗具有耐火、隔热性能，能够在一定时间内承受火焰和高温，为人员疏散和灭火救援提供时间。

防火窗应具备自动关闭功能。

4.防火卷帘防火卷帘主要用于大型商业建筑和高层建筑，可在火灾时快速降落，阻挡火势蔓延。

防火卷帘应具备自动控制、手动控制和机械操作功能。

5.防火涂料防火涂料主要用于可燃材料的表面，通过涂层达到防火效果。

防火涂料可根据不同使用环境选择，如室内、室外等。

6.防火封堵防火封堵主要用于电缆、管道等穿过防火墙时的缝隙封堵，以防止火势蔓延。

封堵材料应具备耐火、隔热性能。

7.防火玻璃防火玻璃具有耐火、隔热、抗冲击等特点，可用于防火墙、防火门等部位的制造。

防火玻璃应符合相关标准要求。

8.排烟系统排烟系统主要用于火灾时排除烟雾和热量，提高建筑物内部能见度，为人员疏散和灭火救援创造有利条件。

排烟系统可分为自然排烟和机械排烟两种方式。

9.消防水系统消防水系统是灭火的主要手段之一，包括室内外消火栓、消防水池、消防水泵等设施。

消防水系统应保持完好状态，定期进行维护保养。

10.消防报警系统消防报警系统能够在火灾初期及时发现并报警，通知建筑物内人员疏散，并为灭火救援提供准确信息。

消防报警系统应定期检查和维护，确保其正常工作。

防火分隔设施：防火墙和防火卷帘在防火分隔设施中，防火墙和防火卷帘得到了较为广泛的应用。

今天我们一起来学习一下这方面的主要知识点。

一、防火墙1.防火墙是防止火灾蔓延而设置的耐火极限≥3h的不燃性墙体。

2.防火墙应直接设置在基础上或框架、梁等承重结构上，框架、梁等承重结构的耐火极限不应低于防火墙的耐火极限。

防火墙应从楼地面基层隔断至梁、楼板或屋面板的底面基层。

3.当高层厂房（仓库）屋顶承重结构和屋面板耐火极限小于1h，其他建筑屋顶承重结构和屋面板耐火极限小于0.5h时，防火墙应高出屋面0.5m以上。

注：（1）当建筑外墙为难燃性或可燃性墙体时，防火墙应凸出墙的外表面0.4m以上，且防火墙两侧的外墙均应为宽度不小于2m的不燃性墙体。

（2）建筑外墙为不燃性墙体时，防火墙可不凸出墙的外表面。

紧靠防火墙两侧的门、窗、洞口之间最近边缘的水平距离不应小于2.0m，采取设置乙级防火窗等防止火灾蔓延的措施时，该距离不限。

4.建筑内的防火墙不宜设置在转角处，确需设置时，内转角两侧墙上的门、窗、洞口之间最近边缘的水平距离不应小于4m，采取设置乙级防火窗等防止火灾蔓延的措施时，该距离不限。

5.防火墙上不应开设门、窗、洞口，确需开设时，应设置不可开启或火灾时能自动关闭的甲级防火门、窗。

可燃气体和甲、乙、丙类液体的管道严禁穿过防火墙。

防火墙内不应设置排气道（重要考点，经常考）。

二、防火卷帘1.除中庭外，当防火分隔部位的宽度不大于30m时，防火卷帘的宽度不应大于10m；当防火分隔部位的宽度大于30m时，防火卷帘的宽度不应大于该部位宽度的1/3，且不应大于20m（注意取最小值）。

2.防火卷帘应具有火灾时能靠自重自动关闭的功能。

不应采用水平、侧向防火卷帘。

3.疏散走道上的防火卷帘应具有延时下降功能，设置启闭装置并能电动、手动控制。

4.运行噪声：声级计在距离卷帘表面垂直距离1m，距地面1.5m处水平测量卷帘启、闭的运行噪声：平均噪声≤85dB（三次，取平均值）。

浅谈防火卷帘运用过程中存在的问题一、防火卷帘的分类与设置1、防火卷帘根据材料、防火要求以及启闭的方式可分为以下四种类型:(1）按耐风压强度可分为50型、80型、120型;（2）按帘面能力可分为单面防火卷帘和双面防火卷帘；（3）按耐火极限可分为钢质防火卷帘、钢质防火、防烟卷帘、无机纤维复合防火卷帘、无机纤维复合防火、防烟卷帘、特级防火卷帘;(4)按启闭方式不同可分为垂直卷、侧身卷、水平卷。

2、防火卷帘的设置部位。

防火卷帘的设置部位大致可分为应用于外墙开口部位和室内开口部位两种情况。

（1）用于外墙开口部位：作为建筑物之间减少防火间距的措施。

当相邻两幢建筑物之间的防火间距达不到规范要求时，相邻外墙开口部位设置防火卷帘，防火间距可适当减少。

（2）用于室内开口部位：作为划分防火分区的措施及代替防火门。

当自动扶梯及中庭上下层的面积叠加超过防火分区最大允许建筑面积时，自动扶梯周围、与中庭相通的过厅、通道等处采用防火卷帘；当采用防火墙确有困难时，采用防火卷帘代替防火墙进行分隔；采用具有停滞功能的防火卷帘代替消防电梯前室的门.二、防火卷帘运用中存在的问题及对策目前，防火卷帘使用不当，使用不安全等现象较为普遍。

1、用防火卷帘代替楼梯间墙体。

在一些工程设计中,设计师将封闭楼梯间、防烟楼梯间和前室的墙体用防火卷帘替代，平时为敞开楼梯间，火灾时防火卷帘下降，形成封闭楼梯间，以满足美观及宽敞的要求。

但笔者认为这种做法是不可取的。

首先，楼梯间是人员疏散的重要场所，墙体是具有稳定性的防火分隔设施,而防火卷帘不能确保百分之百的有效，一旦联动设施发生故障，烟气就会流动到楼梯间。

根据测算，烟气水平方向流动速度为每秒0。

3-0.8米，垂直方向扩散速度为每秒3-4米，因此只需1分钟左右就可以扩散到几十层高的大楼，疏散楼梯就会形同虚设.此外，在一些设置正压送风系统的防烟楼梯间内，如果将墙体用防火卷帘替代，火灾报警后,正压送风系统启动，而防火卷帘是以两个探测器作为控制信号,因此并未开始下放.按照规范要求，防烟楼梯间的余压值应达到40帕至50帕，但系统设计风量时不会考虑防火卷帘开启的因素，此时楼梯间就会有较大的开口面积，必然影响楼梯间的防烟效果。
