注塑机的基本参数及型号表示注塑机的基本参数注塑机的基本参数能较好地反映出注塑成型制品的大小，注塑机的做功能力以及对被加工物料的种类，品级范围和制品质量的评估，是设计，制造，选择和使用注塑机的依据。
1，注塑量——在对空注射条件下，注塑螺杆或柱塞作一次最大注塑行程时，注塑系统所能达到的最大注出量。
该参数在一定程度上反映了注塑机的加工能力，标志着该注塑机能成型塑料制品的最大质量，是注塑机的一个重要参数，注塑量一般有二种表示方式，一种以PS为标准（密度ρ=1.05g/cm3）用注出熔体的质量（g）表示，另一种是用注出熔体的容积（cm3）来表示根据定义，注塑螺杆一次所能注出的最大注塑容量的理论值为：螺杆头部在其垂直与轴线方向的最大投影面积与注塑螺杆行程的乘积。
QL =π/4 D2 S注塑机在工作过程中是达不到理论值的，因为塑料的密度随温度，压力的变化而发生相应变化，，因此，注塑容量需作适当修正，修正后的注塑容量为Q=αQL =π/4 D2 Sα, α——射出系数，一般为0.7∽0.9，在注塑机上加工塑料制品，一般制品的质量及浇注系统总用料量以不超过注塑机注塑量的25%∽70%为好，2，注塑压力——螺杆或柱塞端面作用于熔体单位面积上的力，注塑压力的大小与注塑机结构，流动阻力，制品形状，塑料的性能，塑化方式，塑化温度，模具结构，模具温度和对制品精度要求等因素有关，实际生产中，注塑压力能在机器容许的范围内调节，注塑压力的大小要根据实际情况进行选用，一般注塑压力选择范围如下。
A 、物料流动性好，制品形状简单，臂厚较大，一般注塑压力小于340∽540Kgf/cm2 。
适用于LDPE,PA等物料的加工。
B、物料熔体黏度较低，制品精度一般，注塑压力为680∽980Kgf/cm2 。
适用于PS,HDPE等物料的加工。
C 、物料熔体黏度中等或较高，制品精度有要求，形状复杂，注塑压力为980∽1370Kgf/cm2 。
适用于PP,PC等物料的加工。

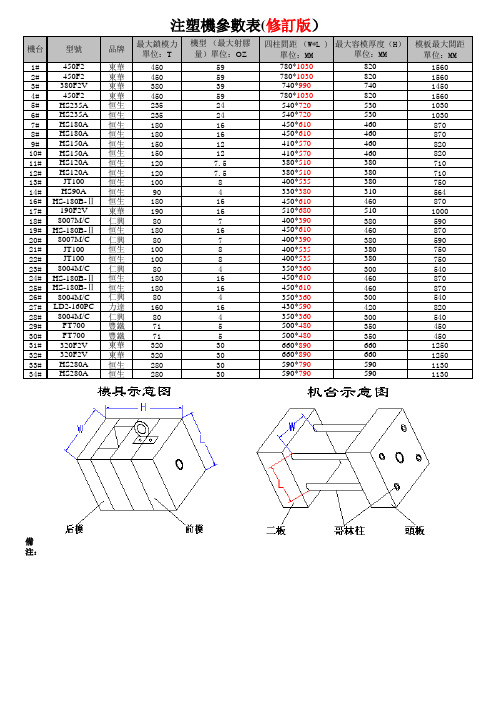

機台型號品牌最大鎖模力單位：T機型 （最大射膠量）單位：OZ四柱間距 （W*L )單位：MM 最大容模厚度（H） 單位：MM 模板最大開距單位：MM 1#450F2東華45059780*103082015602#450F2東華45059780*103082015603#380F2V 東華38039740*99074014504#450F2東華45059780*103082015605#HS235A 恒生23524540*72053010306#HS235A 恒生23524540*72053010307#HS180A 恒生18016450*6104608708#HS180A 恒生18016450*6104608709#HS150A 恒生15012410*57046082010#HS150A 恒生15012410*57046082011#HS120A 恒生1207.5380*51038071012#HS120A 恒生1207.5380*51038071013#JT100恒生1008400*53538075014#HS90A 恒生904330*38031056416#HS-180B-Ⅱ恒生18016450*61046087017#190F2V 東華19016510*680510100018#8007M/C 仁興807400*39038059019#HS-180B-Ⅱ恒生18016450*61046087020#8007M/C 仁興807400*39038059021#JT100恒生1008400*53538075022#JT100恒生1008400*53538075023#8004M/C 仁興804350*36030054024#HS-180B-Ⅱ恒生18016450*61046087025#HS-180B-Ⅱ恒生18016450*61046087026#8004M/C 仁興804350*36030054027#LD2-160PC 力達16016430*59042082028#8004M/C 仁興804350*36030054029#FT700豐鐵715500*48035045030#FT700豐鐵715500*48035045031#320F2V 東華32030660*890660125032#320F2V 東華32030660*890660125033#HS280A 恒生28030590*790590113034#HS280A恒生28030590*7905901130備注：1）機型單位：OZ，中文譯作：盎司，是英文Ounce的縮寫，是一種重量單位，1OZ=28.35克。
各规格注塑机技术参数注塑机是一种常用于制造塑料制品的设备，具有不同的规格和技术参数。
下面将介绍一些常见注塑机的技术参数。
首先是注塑机的射出量和射出压力。
射出量是指每秒钟射出的塑料量，单位通常是克/秒或克/小时。
射出压力是指在注塑过程中应用于塑料的压力，单位通常是千牛顿。
注塑机的闭模力也是一个重要的技术参数。
闭模力是指机器在封闭模具时所施加的力，通常以吨为单位。
闭模力的大小决定了机器的稳定性和生产效率。
另一个重要参数是模具开口间距。
模具开口间距是指模具在关闭时的最大间距，也就是模具最大尺寸。
这个参数决定了可以使用的模具大小和制造的产品尺寸。
注塑机的射胶机构也有一些关键的技术参数。
其中一个是螺杆直径。
螺杆直径是指注塑机中用于推送和混合塑料颗粒的螺杆的直径。
螺杆直径的大小会影响到注塑机的射胶能力和生产效率。
螺杆的长径比也是一个重要参数。
长径比是指螺母的长度与直径之比。
长径比的选取与塑料的类型和工艺有关，不同的塑料需要不同的长径比来保证良好的注塑效果。
注塑机的加热功率也是一个关键技术参数。
加热功率是指用于加热注塑机螺筒和模具的功率需求。
加热功率的大小决定着注塑机可以处理哪种类型的塑料以及生产的效率。
此外，还有一些其他的技术参数需要考虑。
例如，注塑机的最大开模距离、最大注塑压力、最大模具尺寸、射出速度等等。
这些参数会根据不同的注塑机型号和制造商而有所差异。
总结起来，注塑机的技术参数包括射出量、射出压力、闭模力、模具开口间距、螺杆直径、螺杆长径比、加热功率等。
这些参数的大小决定了注塑机的生产能力、稳定性和适用范围，根据具体的生产需求选择合适的注塑机是非常重要的。
各规格注塑机技术参数注塑机是一种用于制造塑料制品的机械设备，主要通过将熔融塑料注入模具中，然后冷却硬化成型，最后取出成品。
不同型号和规格的注塑机具有不同的技术参数，下面将介绍一些常见的注塑机技术参数。
第一个重要的参数是注射容量（注射量），它表示每次注射到模具中的塑料量，单位通常是克（g）或立方厘米（cm³）。
注射容量是根据注射缸和螺杆的直径和行程来计算的，决定了每个周期注塑的质量。
然后是射出压力，它表示材料被注入模具时所需的压力。
通常用千帕（KPa）或兆帕（MPa）来表示。
射出压力取决于注射容量和注射速度，因此注射容量和射出压力之间有一定的关联。
接下来是射出速度，它表示注射材料进入模具的速度。
射出速度是由液压系统控制的，通常用毫米/秒（mm/s）来表示。
射出速度是根据注射时间和注塑机的射出行程来计算的。
注塑机的闭模力也是一个重要的技术参数。
闭模力表示模具在注射材料时需要施加的力量，单位通常是吨（T）。
闭模力的大小取决于模具大小和复杂性，以及注射材料的特性。
另一个重要的参数是射出时间，它表示注射材料进入模具所需的时间。
射出时间是根据射出速度和注射容量来计算的，通常用秒（s）来表示。
接下来是保压时间，它表示注塑材料在模具中保持压力的时间。
保压时间取决于材料的特性和模具的要求，通常用秒（s）来表示。
注塑机的开模力也是一个重要的技术参数。
开模力表示打开模具时所需的力量，单位通常是吨（T）。
开模力的大小取决于模具大小和复杂性。
最后一个重要的参数是机器尺寸，包括注塑机的长度、宽度、高度和重量。
机器尺寸是根据每个型号的注塑机的设计和要求来确定的。
总之，注塑机的技术参数包括注射容量、射出压力、射出速度、闭模力、射出时间、保压时间、开模力和机器尺寸等。
不同的注塑机具有不同的技术参数，根据实际生产需求选择适合的注塑机是非常重要的。
注塑机参数与注塑工艺参数注塑成形技术系统培训教材SANSEI精密注塑成形蔡军注塑机装置的技术参数1．螺杆直径mm2．螺杆长径比L/D3．螺杆压缩比4．螺杆行程cm5．理论注射容积cm36．最大注射重量(以PS计算)g7．螺杆最大转速r/min8．最大塑化能力kg/h9．注射压力MPa10．注射速率g/s11．注射时间s12．注射座推力与喷嘴推力kN13．喷嘴行程cm14．喷嘴伸出量（即伸出模具安装平面的长度）cm 进一步的技术参数：15．注射速度mm/s16．螺杆最大扭矩N/m17．螺杆驱动功率kW18．喷嘴球半径mm19．螺杆驱动方式（如油压马达、电动马达等）20．回复率。
合模装置的技术参数1．合模力kN2．开模力kN3．开模行程cm4．拉杆有效间距mm5．最大、最小模厚mm6．模板间的最大间距mm7．顶出力kN8．顶出行程mm9．模板定位孔直径mm10．移模速度m/s11．模板尺寸(H*V)mm12．模具安装尺寸可进一步提供的参数：13．拉杆直径mm14．调模驱动功率kN15．调模方式：如手动、电动、液压、马达等。
16．合模方式：如机械式、液压式、机械-液压式等。
17．顶出方式：机械、液压、气动等。
18．顶针数量19．顶出次数20．顶针速度其它整机性能参数1．油泵马达功率kN2．电热量kW3．油箱容量L4．料斗容量kg5．外形尺寸（长*宽*高）m6．机器重量kg7．空循环时间s8．单耗Kw/kg9．最大油泵压力MPa10．总用电量kW与成形工艺有关的参数1．最大的注射量（通常要求制品与浇注系统所需塑料量为注射重量75%-80%）2．合模力（足够的合模力才能保证成形模具的锁紧，精密制品需要的合模力为模具所需合模力的1.5倍）与模具有关的参数1．嘴头部球面半径2．模板上的定位孔3．拉杆间的有效间距4．模具的厚度5．模板上模具安装螺孔(或T形槽)的尺寸与取出制品有关的参数1.合模距离必须小于注塑机的最大开模距离,确认最大开模距离2.顶出装置与顶出行程距离的确认和顶杆位置与顶杆数量的确认与机器安装有关的参数1.总用电量的确认2.贮油箱容量的确认3.注塑机外形尺寸的确认4.整机重量的确认5.冷却介质的确认螺杆结构形式的选用渐变形螺杆是一种有较长压缩段的螺杆,塑化时能量转换较为缓和,主要用于非结晶型材料,如:PVC、PS、HIPS等。
注塑机技术参数明细表1，HTF-2400X2-A 注射成型机:拉杆内距： 1800X1700 mm设备总造价： 500 万元总功率： 381 kw2,HTF-2000/X1 – B 注射成型机：拉杆内距： 1650X1500 mm设备总造价： 246 万元总功率： 310.2 kw3.HTF_1400X2 B—1# 注射成型机拉杆内距： 1450X1300 mm设备总造价：每台 265 万元总功率：每台 295.05 kw4. HTF—1400X2 B—2# 注射成型机拉杆内距： 1450X1300 mm设备总造价：每台 265 万元总功率：每台 295.05 kw7、EAST—2600 注射成型机（宁波东方）拉杆内距： 570X570 mm设备造价，含辅机共计：21.6 万元总功率： 54.3 kw8、HTF—160/X1—B-1# 注射成型机拉杆内距： 460X460 mm设备总造价： 16.5 万元总功率： 42.35 kw9、HTF—160/X1 —B-2# 注射成型机：拉杆内距： 460X460 mm设备总造价： 16.5 万元总功率： 42.35 kw11,HTF-86/X1 B 注射成型机拉杆内距: 365X365 mm设备总造价(含辅机): 12.13 万元总功率： 31.7 kw12, HTF_58X/1 B 注射成型机拉杆内距: 310X310 mm设备总造价: 10 万元总功率： 18.65 kw13, HD588 注射成型机拉杆内距: 830X830 mm设备总造价: 57.3 万元总功率： 88 kw900T注塑机功率：200KW1。
注塑机相关技术参数注塑机技术参数 1型号单位80×A80×B80×C86×2A86参数螺杆直径mm343640理论注射容量cm3111124153注射重量PS g101113139注射压力Mpa206183149注射行程mm122144螺杆转速r/min0~2200~240料筒加热功率KW 5.7 5.7锁模力KN800860拉杆内间距(水平×垂直)mm365×365360×3允许最大模具厚度mm360360允许最小模具厚度mm150150移模行程mm310310移模开距(最大)mm670670液压顶出行程mm100100液压顶出力KN3333液压顶出杆数量PC55油泵电动机功率KW1113油箱容积l200200机器尺寸(长×宽×高)m 4.3×1.25×1.8 4.5×1机器重量t 3.22 3.45最小模具尺寸(长×宽)mm240×240255×2注塑机技术参数 2型号单位110×1A110×1B110×1C160×2A161参数螺杆直径mm34364040454理论注射容量cm3131147181253323注射重量PS g119134165230293注射压力Mpa2061831492注射行程mm144201螺杆转速r/min0~2150~230料筒加热功率KW 5.79.3锁模力KN11001600拉杆内间距(水平×垂直)mm400×400455×45允许最大模具厚度mm410500允许最小模具厚度mm160180移模行程mm340420移模开距(最大)mm750920液压顶出行程mm100140液压顶出力KN3333液压顶出杆数量PC55油泵电动机功率KW1318.5油箱容积l210240机器尺寸(长×宽×高)m 4.7×1.3×1.85 5.4×1.机器重量t 3.45最小模具尺寸(长×宽)mm280×280320×32注塑机技术参数 3型号单位200×A200×B200×C300×A303参数螺杆直径mm45505560657理论注射容量cm3334412499727859注射重量PS g304375454662779注射压力Mpa210170*********注射行程mm210257螺杆转速r/min0~1500~160料筒加热功率KW12.4517.25锁模力KN20003000拉杆内间距(水平×垂直)mm510×510660×66允许最大模具厚度mm510660允许最小模具厚度mm200250移模行程mm470660移模开距(最大)mm9801260液压顶出行程mm130160液压顶出力KN6262液压顶出杆数量PC913油泵电动机功率KW18.530油箱容积l300580机器尺寸(长×宽×高)m 5.2×1.6×2.1 6.9×2.机器重量t611.5最小模具尺寸(长×宽)mm350×350460×46注塑机技术参数 4型号单位360×2A 360×2B360×2C450×2A454参数螺杆直径mm65707570808理论注射容量cm31068123914231424182注射重量PS g972112712951296161注射压力Mpa208180156204151注射行程mm322370螺杆转速r/min0~1800~160料筒加热功率KW19.6523.85锁模力KN36004500拉杆内间距(水平×垂直)mm710×710780×78允许最大模具厚度mm710780允许最小模具厚度mm250330移模行程mm660740移模开距(最大)mm13701520液压顶出行程mm160200液压顶出力KN110110液压顶出杆数量PC1313油泵电动机功率KW3745油箱容积l9221050机器尺寸(长×宽×高)m7.6×2.1×2.58.2×2.机器重量t1519最小模具尺寸(长×宽)mm550×550550×55注塑机技术参数 5型号单位530×A530×B53参数螺杆直径mm758090理论注射容量cm31749199125注射重量PS g1592181222注射压力Mpa20518014注射行程mm397螺杆转速r/min0~120料筒加热功率KW41.85锁模力KN5300拉杆内间距(水平×垂直)mm820×820允许最大模具厚度mm820允许最小模具厚度mm350移模行程mm820移模开距(最大)mm1640液压顶出行程mm200液压顶出力KN158液压顶出杆数量PC17油泵电动机功率KW55油箱容积l1250机器尺寸(长×宽×高)m8.7×2.3×2.7机器重量t30最小模具尺寸(长×宽)mm570×570注塑机技术参数 6型号单位780×1A 780×1B780×178参数螺杆直径mm9010011012理论注射容量cm327993456418149注射重量PS g25473145380545注射压力Mpa22818415212注射行程mm440螺杆转速r/min0~110料筒加热功率KW58.45锁模力KN7800拉杆内间距(水平×垂直)mm980×980允许最大模具厚度mm980允许最小模具厚度mm400移模行程mm980移模开距(最大)mm1960液压顶出行程mm260液压顶出力KN186液压顶出杆数量PC21油泵电动机功率KW37+37油箱容积l1778机器尺寸(长×宽×高)m10.1×2.6×3.8机器重量t45最小模具尺寸(长×宽)mm690×690注塑机技术参数 7型号单位120W1×A120W1×B120W1×C90W1×90参数螺杆直径mm364045 理论注射容量cm3173214270 注射重量PS g157195246 注射压力Mpa210171135 注射行程mm170 螺杆转速r/min0~190 料筒加热功率KW9.75 锁模力KN12 拉杆内间距(水平×垂直)mm410×410 允许最大模具厚度mm450 允许最小模具厚度mm150 移模行程mm360 移模开距(最大)mm810 液压顶出行程mm 120 液压顶出力KN 33 液压顶出杆数量PC 5 油泵电动机功率KW 13 油箱容积l 280 机器尺寸(长×宽×高)m 4.83×1.26×1.96 机器重量t 4.6 最小模具尺寸(长×宽)mm 290×290 um 50 um 60 um 80 模 ≥150－160mm 模 具 具 ＞160－250mm 平行度 厚 ＞250－400mm 度 ＞400－430mmum100注塑机维修及保养常识注塑机安装及使用时注意事项：① 仔细阅读说明书，熟悉机器结构，了解操纵面板、仪表面板上各电器开关、仪表及电器元件的作用。
