各类音视频信接口的最佳传输距离文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-各类音视频信号接口的最佳传输距离前一段时间，经常有朋友问到关于接口的传输距离。

今天，我们就一起来了解下各种视频接口的传输距离是多少。

一、视频信号接口监控视频线种类介绍：按照材料区分有SYV及SYWV两种，绝缘层的物理材料结构不同，SYV是实心聚乙烯电缆；SYWV是高物理发泡电缆，物理发泡电缆传输性能优于聚乙烯。

（S--同轴电缆 Y--聚乙烯 V--聚氯乙烯 W--稳定聚乙烯）按照阻抗可分为SYV 50-XX SYV 75-XX SYV-100 XX……XX代表绝缘层外径。

复合视频信号一般接头为BNC、RCA（莲花头）。

75代表抗阻性，后面的3、5等代表它的绝缘外径(3mm/5mm)。

视频线分：75-3传输距离约200米；75-5传输距离约500米；75-7传速距离约500--800米)；75-9传速距离约1000---1500米；75-12传速距离约2000----3500米。

S-端子(或称 Y/C)它的学名叫做“二分量视频接口”，俗称S端子，传输距离短，15米。

S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现)。

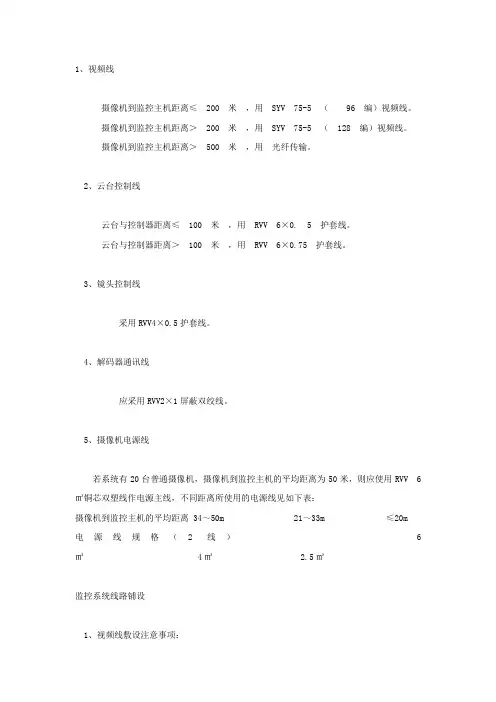

1、视频线摄像机到监控主机距离≤ 200 米，用 SYV 75-5 （ 96 编）视频线。

摄像机到监控主机距离＞ 200 米，用 SYV 75-5 （ 128 编）视频线。

摄像机到监控主机距离＞ 500 米，用光纤传输。

2、云台控制线云台与控制器距离≤ 100 米，用 RVV 6×0. 5 护套线。

云台与控制器距离＞ 100 米，用 RVV 6×0.75护套线。

3、镜头控制线采用RV V4×0.5护套线。

4、解码器通讯线应采用RVV2×1屏蔽双绞线。

5、摄像机电源线若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用RVV 6㎡铜芯双塑线作电源主线，不同距离所使用的电源线见如下表：摄像机到监控主机的平均距离 34～50m 21～33m ≤20m电源线规格（2线） 6㎡ 4㎡ 2.5㎡监控系统线路铺设1、视频线敷设注意事项：1）若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用RG59视频线，若超过200米，应该采用SWY-75-5视频线，以保证监控图像的质量。

2）对于安装在电梯内的摄像机，在电梯井内布线应采用镀锌铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。

3）如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。

2、控制线敷设注意事项1）在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。

当距离少于 100米时，云台控制线可采用RVV 6×0.5护套线；当距离大于100米时，云台控制线应采用RVV 6×0.75护套线，镜头控制线均采用RVV 4×0.5护套线。

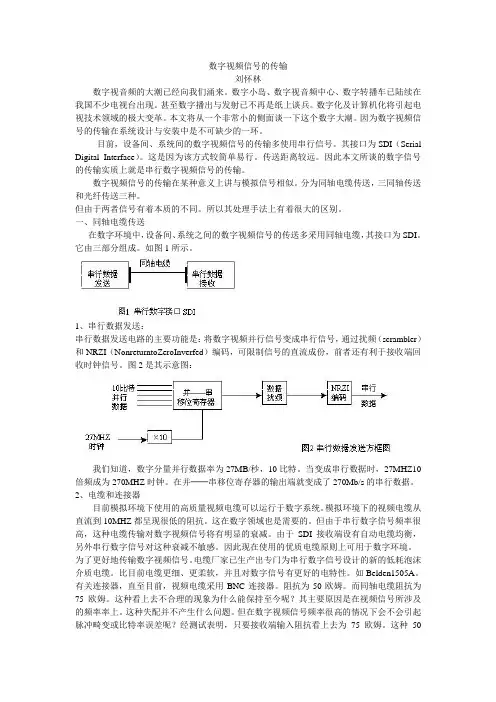

数字视频信号的传输刘怀林数字视音频的大潮已经向我们涌来。

数字小岛、数字视音频中心、数字转播车已陆续在我国不少电视台出现。

甚至数字播出与发射已不再是纸上谈兵。

数字化及计算机化将引起电视技术领域的极大变革。

本文将从一个非常小的侧面谈一下这个数字大潮。

因为数字视频信号的传输在系统设计与安装中是不可缺少的一环。

目前，设备间、系统间的数字视频信号的传输多使用串行信号。

其接口为SDI（Serial Digital Interface）。

这是因为该方式较简单易行。

传送距离较远。

因此本文所谈的数字信号的传输实质上就是串行数字视频信号的传输。

数字视频信号的传输在某种意义上讲与模拟信号相似。

分为同轴电缆传送，三同轴传送和光纤传送三种。

但由于两者信号有着本质的不同。

所以其处理手法上有着很大的区别。

一、同轴电缆传送在数字环境中，设备间、系统之间的数字视频信号的传送多采用同轴电缆，其接口为SDI。

它由三部分组成。

如图1所示。

1、串行数据发送：串行数据发送电路的主要功能是：将数字视频并行信号变成串行信号，通过扰频（scrambler）和NRZI（NonreturntoZeroInverfed）编码，可限制信号的直流成份，前者还有利于接收端回收时钟信号。

图2是其示意图：我们知道，数字分量并行数据率为27MB/秒，10比特。

当变成串行数据时，27MHZ10倍频成为270MHZ时钟。

在并──串移位寄存器的输出端就变成了270Mb/s的串行数据。

2、电缆和连接器目前模拟环境下使用的高质量视频电缆可以运行于数字系统。

模拟环境下的视频电缆从直流到10MHZ都呈现很低的阻抗。

这在数字领域也是需要的。

但由于串行数字信号频率很高，这种电缆传输对数字视频信号将有明显的衰减。

由于SDI接收端设有自动电缆均衡，另外串行数字信号对这种衰减不敏感。

因此现在使用的优质电缆原则上可用于数字环境。

为了更好地传输数字视频信号。

电缆厂家已生产出专门为串行数字信号设计的新的低耗泡沫介质电缆。

监控系统中视频信号传输方式监控系统中，视频信号的传输是整个系统非常重要的一环，也是广大工程商挺挠头的一件事，随着工程中监控设备价格的透明性和工程商竞争的加剧，信号传输部分的费用越来越受到大家的重视;目前，在监控系统中最常用的传输介质是同轴电缆、双绞线、光纤等方式，对于不同场合、不同的传输距离，怎样能保证传输质量、降低费用，根据多年的工程经验，在这里我们作一些介绍供参考。

一、 同轴电缆传输 (一)通过同轴电缆传输视频基带信号 视频基带信号也就是通常讲的视频信号，它的带宽是0-6MHZ，一般来讲，信号频率越高，衰减越大，一般设计时只需考虑保证高频信号的幅度就能满足系统的要求，视频信号在5.8MHZ的衰减如下：SYV75-3 96编国标视频电缆衰减30dB/1000米, SYV75-5 96编国标视频电缆衰减19dB/1000米,，SYV75-7 96编国标视频电缆衰减13dB/1000米;如对图象质量要求很高，周围无干扰的情况下，75-3电缆只能传输100米，75-5传输160米，75-7传输230米;实际应用中，存在一些不确定的因素，如选择的摄像机不同、周围环境的干扰等，一般来讲，75-3电缆可以传输150米、75-5可以传输300米、75-7可以传输500米;对于传输更远距离，可以采用视频放大器(视频恢复器)等设备，对信号进行放大和补偿，可以传输2-3公里;另外，通过一根同轴电缆还 可以实现视频信号和控制信号的共同传输，即同轴视控传输技术，下面简单介绍一下该技术： 在监控系统中，需要传输的信号主要有两种，一个是图像信号，另一个是控制信号。

其中视频信号的流向是从前端的摄像机流向控制中心;而控制信号则是从控制中心流向前端的摄像机(包括镜头)、云台等受控对像;并且，流向前端的控制信号，一般又是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对像的。

同轴视控传输技术是利用一根视频电缆便可同时传输来自摄象机的视频信号以及对云台、镜头的控制功能，这种传输方式节省材料和成本、施工方便、维修简单化，在系统扩展和改造时更具灵活性;同轴视控实现方法有两类： 一是采用频率分割，即把控制信号调制在与视频信号不同的频率范围内，然后同视频信号复合在一起传送，再在现场做解调将两者区分开;由于采用频率分割技术，为了完全分割两个不同的频率，需要使用带通滤波器、带通陷波器和低通滤波器、低通陷波器，这样就影响了视频信号的传输效果;由于需将控制信号调制在视频信号频率的上方，频率越高，衰减越大，这样传输距离受到限制;另外方法是采用双调制的方式，将视频信号和控制信号调制在不同的频率点，和有线电视的原理一样，再在前、后端解调。

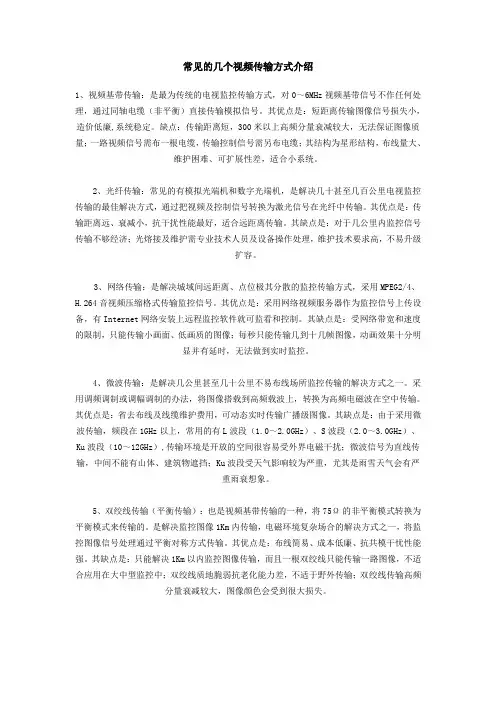

常见的几个视频传输方式介绍1、视频基带传输：是最为传统的电视监控传输方式，对0～6MHz视频基带信号不作任何处理，通过同轴电缆（非平衡）直接传输模拟信号。

其优点是：短距离传输图像信号损失小，造价低廉,系统稳定。

缺点：传输距离短，300米以上高频分量衰减较大，无法保证图像质量；一路视频信号需布一根电缆，传输控制信号需另布电缆；其结构为星形结构，布线量大、维护困难、可扩展性差，适合小系统。

2、光纤传输：常见的有模拟光端机和数字光端机，是解决几十甚至几百公里电视监控传输的最佳解决方式，通过把视频及控制信号转换为激光信号在光纤中传输。

其优点是：传输距离远、衰减小，抗干扰性能最好，适合远距离传输。

其缺点是：对于几公里内监控信号传输不够经济；光熔接及维护需专业技术人员及设备操作处理，维护技术要求高，不易升级扩容。

3、网络传输：是解决城域间远距离、点位极其分散的监控传输方式，采用MPEG2/4、H.264音视频压缩格式传输监控信号。

其优点是：采用网络视频服务器作为监控信号上传设备，有Internet网络安装上远程监控软件就可监看和控制。

其缺点是：受网络带宽和速度的限制，只能传输小画面、低画质的图像；每秒只能传输几到十几帧图像，动画效果十分明显并有延时，无法做到实时监控。

4、微波传输：是解决几公里甚至几十公里不易布线场所监控传输的解决方式之一。

采用调频调制或调幅调制的办法，将图像搭载到高频载波上，转换为高频电磁波在空中传输。

其优点是：省去布线及线缆维护费用，可动态实时传输广播级图像。

其缺点是：由于采用微波传输，频段在1GHz以上，常用的有L波段（1.0～2.0GHz）、S波段（2.0～3.0GHz）、Ku波段（10～12GHz）,传输环境是开放的空间很容易受外界电磁干扰；微波信号为直线传输，中间不能有山体、建筑物遮挡；Ku波段受天气影响较为严重，尤其是雨雪天气会有严重雨衰想象。

5、双绞线传输（平衡传输）：也是视频基带传输的一种，将75Ω的非平衡模式转换为平衡模式来传输的。

前一段时间,经常有朋友问到接口的传输距离.今天,我们就一起来了解下各种视频接口的传输距离是多少.一、视频信号接口监控视频线种类介绍：按照材料区分有SYV及SYWV两种,绝缘层的物理材料结构不同,SYV是实心聚乙烯电缆；SYWV是高物理发泡电缆,物理发泡电缆传输性能优于聚乙烯.S--同轴电缆Y--聚乙烯V--聚氯乙烯W--稳定聚乙烯按照阻抗可分为SYV50-XXSYV75-XXSYV-100XX……XX代表绝缘层外径.复合视频信号一般接头为BNC、RCA莲花头.75代表抗阻性,后面的3、5等代表它的绝缘外径3mm/5mm.视频线分：75-3传输距离约200米；75-5传输距离约500米；75-7传速距离约500--800米；75-9传速距离约1000---1500米；75-12传速距离约2000----3500米.S-端子或称Y/C它的学名叫做“二分量视频接口”,俗称S端子,传输距离短,15米.S-Video连接规格是由日本人开发的一种规格,S指的是“SEPARATE分离”,它将亮度和色度分离输出,避免了混合视讯讯号输出时亮度和色度的相互干扰.S接口实际上是一种五芯接口,由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成.同AV接口相比,由于它不再进行Y/C混合传输,因此也就无需再进行亮色分离和解码工作,而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真,极大地提高了图像的清晰度.但S-Video仍要将两路色差信号CrCb混合为一路色度信号C,进行传输然后再在显示设备内解码为Cb和Cr进行处理,这样多少仍会带来一定信号损失而产生失真这种失真很小但在严格的广播级视频设备下进行测试时仍能发现.而且由于CrCb的混合导致色度信号的带宽也有一定的限制,所以S-Video虽然已经比较优秀,但离完美还相去甚远.S-Video虽不是最好的,但考虑到目前的市场状况和综合成本等其它因素,它还是应用最普遍的视频接口之一.VGA信号VGAVideoGraphicsArray是IBM在1987年随PS/2机一起推出的一种视频传输标准,具有分辨率高、显示速率快、颜色丰富等优点,在彩色显示器领域得到了广泛的应用,但易衰减,传输距离短,易受干扰.其3+4/6VGA的传输距离是15-30M.分量视频RGBHV信号色差接口是在S接口的基础上,把色度C信号里的蓝色差b、红色差r分开发送,其分辨率可达到600线以上.它通常采用YPbPr和YCbCr两种标识,前者表示逐行扫描色差输出,后者表示隔行扫描色差输出.现在很多电视类产品都是靠色差输入来提高输入讯号品质,而且透过色差接口,可以输入多种等级讯号,从最基本的480i到倍频扫描的480p,甚至720p、1080i等等,都是要通过色差输入才有办法将信号传送到电视当中.75-2RGB的传输距离是30-50M,75-3RGB的传输距离是50-70M.DVI信号DVI-AAnalog,模拟接口：这种接口实际上就是VGA接口的变形,以前多用于一些高端CRT显示器上,不过现在已经基本淘汰.我们常说的“假DVI接口”就是指的DVI-A,原因在于它传输的依然是模拟信号,而不是体现出DVI技术优势的数字信号.DVI-DDigital,数字接口：DVI-D是真正意义上的数字信号接口,这是它比DVI-A更先进的地方；不过DVI-D接口也有不足,那就是用户使用该接口时无法兼容老式的CRT显示器,如果碰巧液晶显示器上也只有D-Sub接口,那用户就只有干瞪眼的份儿了.DVI-IIntegrated,集成接口：这是一种集DVI-A和DVI-D大成于一身的混合式接口,它既可以兼容DVI-D又可以兼容DVI-A通过转接头还可以转接为D-Sub,是目前兼容性最好的DVI接口.一般来说,在传输1600×120060Hz以下的视频信号时,使用单通道DVI和双通道DVI没有明显的差别.如果你的显示器可以支持FullHD1920×1080或以上的分辨率,就不要选择单通道的DVI数据线了.DVI-D只能接收数字信号；DVI-I能同时接收数字信号和模拟信号,传输距离短,为7-15M. HDMI信号使用与DVI数字信号相同的底层协议,所以还可以通过转接头与DVI信号实现互换,兼容DVI信号.比DVI接口更强大的是,HDMI在制定通讯协议的时候,允许通过HDMI线缆实现高保真音频信号的传输,无缝化连接减少了连线的麻烦,也让HDMI具有更广泛的兼容性.与DVI相比,HDMI可以传输数字音频信号,并增加了对HDCP的支持,同时提供了更好的DDC可选功能.HDMI支持5Gbps的数据传输率,最远可传输15米,足以应付一个1080p的视频和一个8声道的音频信号.而因为一个1080p的视频和一个8声道的音频信号需求少于4GB/s,因此HDMI还有很大余量.这允许它可以用一个电缆分别连接DVD播放器,接收器和PRR.此外HDMI支持EDID、DDC2B,因此具有HDMI的设备具有“即插即用”的特点,信号源和显示设备之间会自动进行“协商”,自动选择最合适的视频/音频格式.SDI信号SDIserialdigitalinterface是"数字分量串行接口".那么HD-SDI就是高清数字分量串行接口.HD-SDI是实时无压缩的高清广电级摄像机,是安防监控领域的又一科技进步,为监控中心提供高清晰的图像来源的设备.二、视频信号接口常见控制信号,RS232、RS422、RS485、IR、CR-NETCREATOR控制信号.RS232RS232传输速率较低,在异步传输时,波特率为20Kbps,接口使用一根信号线和一根信号返回线而构成共地的传输形式,这种共地传输容易产生共模干扰,所以抗噪声干扰性弱.传输距离15米~20米.采用150pF/m的通信电缆时,最大通信距离为15m；若每米电缆的电容量减小,通信距离可以增加.传输距离短的另一原因是RS-232属单端信号传送,存在共地噪声和不能抑制共模干扰等问题,因此一般用于20m以内的通信.RS-422RS-422是差模传输,抗干扰能力强,能传1200米,最大传输速率为10Mb/s.其平衡双绞线的长度与传输速率成反比,在100kb/s速率以下,才可能达到最大传输距离.只有在很短的距离下才能获得最高速率传输.一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s.RS-485RS-485最大的通信距离约为1219米,数据最高传输速率为10MbpsRS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好.R红外CREATOR中控红外口传输距离150米.CR-NETCREATOR控制信号传输距离800米.USB传输按照目前USB2.0的标准规定,USB设备的最长的传输距离是5米,所以USB不能长距离使用.不过通过某些方式,USB的传输距离也可以解决,可以通过USBHUB来延长传输距离,每增加一个HUB,就可以延长5米,一共可以增加5个HUB,也就是延长5次,每次5米,所以最长可以延长25米.网络线五类,六类都是100米；同轴电缆细缆185米,粗缆500米.光纤1、传输速率1Gb/s,850nm纤径：a、普通50μm多模光纤传输距离550m,b、普通62.5μm 多模光纤传输距离275m,c、新型50μm多模光纤传输距离1100m.2、传输速率10Gb/s,850nm纤径：a、普通50μm多模光纤传输距离250m,b、普通62.5μm 多模光纤传输距离100m,c、新型50μm多模光纤传输距离550m.3、传输速率2.5Gb/s,1550nm纤径：a、g.652单模光纤传输距离100km,b、g.655单模光纤传输距离390km.4、传输速率10Gb/s,1550nm纤径：a、g.652单模光纤传输距离60km,b、g.655单模光纤传输距离240km.5、传输速率在40Gb/s,1550nm纤径：a、g.652单模光纤传输距离4km,b、g.655单模光纤传输距离16km.。

视频传输类型及原理简介视频传输规定：视频设备的输入输出阻抗75Ω（相互配接和通用性）种类：1、基带同轴传输。

2、基带双绞线传输。

3、射频调制解调传输。

4、光缆调制解调传输。

5、视频数字（网络）传输。

6、微波传输。

7、无线天线视频监控系统。

一、基带同轴传输：｛0～6M，1V p-p，75Ω｝图：同轴电缆是唯一可以不用附加传输设备也能有效传输视频信号方法。

（绝对衰减最小）。

突出矛盾就是频率失真，在传输通道视频失真度条件下，75-5可传输120m（200m以上可观察到失真）。

“频率加权放大技术”目前已成熟，仅用一个末端补偿设备，75-5→2000m；若前后补偿，可到3000m。

单端不平衡传输，一根为信号线；一根为零线，优点：传输阻抗，不受外界干扰和不对外产生干扰。

缺点：分布参量值较大，损耗严重。

线越长越严重。

线缆衰减是指线缆传输信息期发生的能量降低或损耗，它遵循一种叫趋肤效应和近似效应的物理定理，随着频率的增加会增大，导体内部的电子流产生的磁场迫使电子向导体表面聚集，频率越高这个表层越薄，这一效应对电缆的衰减影响相当显著，且衰减与频率的平方根近似成正比。

可知要求 75-5≤200m75-7≤400m75-9≤600m75-13≤800m如超过800m，不建议用同轴传输，由于分布参数更大，寄生干扰引入，图像质量下降。

二、双绞线传输：图：平衡传输方式：不平衡输入的视频经发送器A转换为平衡输出，传输回路的两根线分别是幅度相等相位相反的差分信号，在接收器B中将平衡信号再转换回不平衡信号，以便与现行设备配接。

由于双绞线上的两个信号大小相等，极性相反，且两线相绞（不断改变方向），这样线间的寄生电抗与其相邻电抗也极性相反大小相等。

（两线完全平衡时）图：C1、C2、…C n是每对双绞线每一绕结的分布电容。

L1、L2、…L n是每对双绞线每一绕结的感应电感。

电容C 总= C 1+C 2+…+C n +(-C n+1) 总感应电感BA B A L L L L L +∙=总 L A =L 1+(-L 3)+…+L nL B =-L 2+L 4+…+(-L n+1)当绕结基本平衡时：C n = C n+1，L 总=0，C 总=0这表明从传输信号的角度分析两线间的寄生电容、寄生电感趋于零，但对外界干扰信号而言上述结果并不存在。

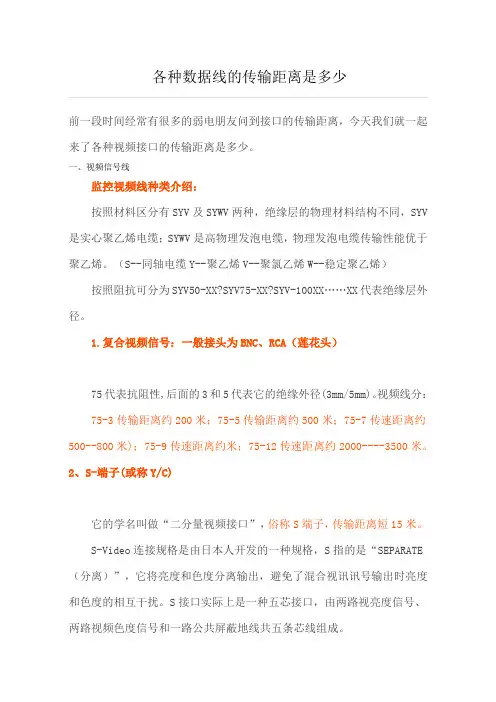

各种数据线的传输距离是多少前一段时间经常有很多的弱电朋友问到接口的传输距离，今天我们就一起来了各种视频接口的传输距离是多少。

一、视频信号线监控视频线种类介绍：按照材料区分有SYV及SYWV两种，绝缘层的物理材料结构不同，SYV 是实心聚乙烯电缆；SYWV是高物理发泡电缆，物理发泡电缆传输性能优于聚乙烯。

（S--同轴电缆Y--聚乙烯V--聚氯乙烯W--稳定聚乙烯）按照阻抗可分为SYV50-XX?SYV75-XX?SYV-100XX……XX代表绝缘层外径。

1.复合视频信号：一般接头为BNC、RCA（莲花头）75代表抗阻性,后面的3和5代表它的绝缘外径(3mm/5mm)。

视频线分：75-3传输距离约200米；75-5传输距离约500米；75-7传速距离约500--800米)；75-9传速距离约米；75-12传速距离约2000----3500米。

2、S-端子(或称Y/C)它的学名叫做“二分量视频接口”，俗称S端子，传输距离短15米。

S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

但S-Video仍要将两路色差信号(CrCb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现)。

而且由于CrCb的混合导致色度信号的带宽也有一定的限制，所以S-Video虽然已经比较优秀，但离完美还相去甚远。

S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。

监控视频信号的几种传输方式和各自的优缺点视频线缆传输可以分为同轴基带传输、双绞线基带传输、射频传输、光缆传输、数字（网络）传输等几种方式。

一、视频同轴基带传输我国PAL-D视频基带0-6M，复合视频基带一般指视频基带和音频副载波为8M带宽。

同轴视频传输是应用最早，用量最大，最容易操作的一种视频传输方式。

同轴视频基带传输的技术要点是：1. 同轴电缆的信号传输是以“束缚场”方式传输的，就是说把信号电磁场“束缚”在外屏蔽层内表面和芯线外表面之间的介质空间内，与外界空间没有直接电磁交换或“耦合”关系。

所以同轴电缆是具有优异屏蔽性能的传输线；同轴电缆属于超宽带传输线，应用范围一般为0Hz-2Ghz以上；它又是唯一可以不用传输设备也能直接传输视频信号的线缆；2. 视频基带信号处在0-6M的频谱最低端，所以视频基带传输又是绝对衰减最小的一种传输方式。

但也正是因为这一点，频率失真-高低频衰减差异大，便成为视频传输需要面对的主要问题；在视频传输通道幅频特性“-3db”失真度要求内，75-5电缆传输距离约为120-150米；工程应用传输距离在2、3百米以内还比较好，网上论坛里提供的“感官标准”传输距离数据，从3、5百米到1千多米都有，实际是没有标准，也就没有实际参考意义。

3. 同轴视频基带传输的主要技术问题是：为实现远距离传输的频率加权放大和抗干扰问题。

对常见的电梯、车间、传输耦合等各类干扰，已可以有效解决，我国自有知识产权的加权抗干扰专利技术的应用，在有效抑制干扰的同时，也能有效补偿电缆衰减和频率失真，属于抗干扰传输设备。

其前端有源—后端无源抗干扰传输距离（75-5）在1000米左右，前后端都有源为1500-2000米；与加权视频放大器配套的抗干扰传输距离3公里，75-7电缆可以达到5公里。

双绝缘双屏蔽抗干扰同轴电缆是与同轴电缆穿镀锌铁管原理一样，施工更方便，成本更低，在常见电磁干扰环境下，可以作为防止干扰入侵，又可方便设计和施工的工程选择；同轴视频基带传输设备我国频率加权视频放大专利技术的出现，有效解决了视频传输的频率失真问题，产品已经比较成熟，在视频传输通道“-3db”失真度要求内，仅用一级末端补偿，75-5电缆传输距离已经提高到了2000米以上，前后双端补偿的视频恢复设备已经突破3公里。

视频监控系统主要传输模式目前，视频监控系统常见的传输方式有双绞线传输、射频传输、光纤传输、微波传输和网络传输等方式。

（一）双绞线传输双绞线传输也称网线传输。

与非平衡的同轴电缆传输相反，它属于平衡传输，是采用差分放大补偿设备来弥补线路衰减，在视频双绞线两端加装转换设备进行视频信号传输的一种方式。

它可以使用普通超五类双绞线，每对双绞线可以传输一路视频信号，可以一线多用，从而提高了线缆的综合利用率：并且抗共模干扰能力强：使用专用的发射端和接收端设备，可以使有效传输距离达到1000~1500m。

双绞线是特性阻抗为100Ω的平衡传输方式，而绝大多数前端的摄像机和后端的视频设备都是单极性、75Ω匹配连接的。

采用双绞线传输时，必须在前后端进行“单-双”（平衡-不平衡）转换和电缆特性阻抗752-100D匹配转换，不能像同轴电缆那样在无交换设备的情况下直接传输视频信号。

双绞线视频传输设备和双绞线配合使用时，可在1.5km的距离范围内实现高质量的视频信号传输。

双绞线传输的布线及设备使用安装简单、系统造价较低、扩展较方便，具有较强的电源及地线抗干扰能力，中距离传输视频信号幅度的衰减及不同频率间的衰减差较小，线缆的有效利用率较高。

但在远距离传输时，高频信号的较大衰减会造成一定程度的色彩偏移，线缆强度较低，不能应用于野外布线。

（二）射频传输射频传输又叫宽频共缆传输，是用视频基带信号对几十到几百兆赫兹的高频载波调幅，形成一个8MHz射频调幅波带宽的“频道”。

将多路监控图像、伴音、控制及报警信号集成到“一根”同轴电缆中进行双向传输。

它采用高频信号，回避了大部分的中低频及变频干扰信号的波段，具有较强的抗干扰能力。

1.工作原理通过调制技术，它把不同载波的视频、音频及控制信号集成到“一根”同轴电缆进行双向传输，是个多系统、多信号集成的双向传输。

每路视音频信号大约占用8MHz的带宽，一根使用共缆技术的同轴电缆就可以较高质量地传输40~50路音视频信号。

视频信号的传输方式监控系统中，视频信号的传输是整个系统非常重要的一环，也是广大工程商挺挠头的一件事，随着工程中监控设备价格的透明性和工程商竞争的加剧，信号传输部分的费用越来越受到大家的重视；目前，在监控系统中最常用的传输介质是同轴电缆、双绞线、光纤等方式，对于不同场合、不同的传输距离，怎样能保证传输质量、降低费用，根据多年的工程经验，在这里我们作一些介绍供参考。

一、同轴电缆传输（一）通过同轴电缆传输视频基带信号视频基带信号也就是通常讲的视频信号，它的带宽是0-6MHZ，一般来讲，信号频率越高，衰减越大，一般设计时只需考虑保证高频信号的幅度就能满足系统的要求，视频信号在 5.8MHZ的衰减如下：SYV75-3 96编国标视频电缆衰减30dB/1000 米, SYV75-5 96 编国标视频电缆衰减19dB/1000 米,，SYV75-7 96编国标视频电缆衰减13dB/1000米；如对图象质量要求很高，周围无干扰的情况下，75-3电缆只能传输100米，75-5传输160米，75-7传输230米；实际应用中，存在一些不确定的因素，如选择的摄像机不同、周围环境的干扰等，一般来讲，75-3电缆可以传输150米、75-5可以传输300米、75-7可以传输500米；对于传输更远距离，可以采用视频放大器（视频恢复器）等设备，对信号进行放大和补偿，可以传输2-3公里；另外，通过一根同轴电缆还可以实现视频信号和控制信号的共同传输，即同轴视控传输技术，下面简单介绍一下该技术：在监控系统中，需要传输的信号主要有两种，一个是图像信号，另一个是控制信号。

其中视频信号的流向是从前端的摄像机流向控制中心；而控制信号则是从控制中心流向前端的摄像机（包括镜头）、云台等受控对像；并且，流向前端的控制信号，一般又是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对像的。

同轴视控传输技术是利用一根视频电缆便可同时传输来自摄象机的视频信号以及对云台、镜头的控制功能，这种传输方式节省材料和成本、施工方便、维修简单化，在系统扩展和改造时更具灵活性；同轴视控实现方法有两类：一是采用频率分割，即把控制信号调制在与视频信号不同的频率范围内，然后同视频信号复合在一起传送，再在现场做解调将两者区分开；由于采用频率分割技术，为了完全分割两个不同的频率，需要使用带通滤波器、带通陷波器和低通滤波器、低通陷波器，这样就影响了视频信号的传输效果；由于需将控制信号调制在视频信号频率的上方，频率越高，衰减越大，这样传输距离受到限制；另外方法是采用双调制的方式，将视频信号和控制信号调制在不同的频率点，和有线电视的原理一样，再在前、后端解调。

目前最基本的视频接口是复合视频接口、S-vidio 接口；另外常见的还有色差接口、VGA 接口、接口、HDMI 接口、SDI 接口。

通过了解各种视频接口的形式，可以使方案设计人员在搭配信号种类的过程中有更多的选择。

1、复合视频接口复合视频接口 接口图接口图：：说明说明：：复合视频接口也叫AV 接口或者Video 接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。

它是音频、视频分离的视频接口，一般由三个独立的RCA 插头（又叫梅花接口、RCA 接口）组成的，其中的V 接口连接混合视频信号，为黄色插口；L 接口连接左声道声音信号，为白色插口；R 接口连接右声道声音信号，为红色插口。

评价评价：：它是一种混合视频信号，没有经过RF 射频信号调制、放大、检波、解调等过程，信号保真度相对较好。

图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。

2、 S S--Video 接口接口 接口图接口图：：说明说明：：S 接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。

S-Video 连接规格是由日本人开发的一种规格，S 指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S 接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

评价评价：：同AV 接口相比，由于它不再进行Y/C 混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。

各种视频接口的传输距离是多少一、视频信号接口监控视频线种类介绍：按照材料区分有SYV及SYWV两种，绝缘层的物理材料结构不同，SYV是实心聚乙烯电缆；SYWV是高物理发泡电缆，物理发泡电缆传输性能优于聚乙烯。

（S--同轴电缆Y--聚乙烯V--聚氯乙烯W--稳定聚乙烯）按照阻抗可分为SYV 50-XX SYV 75-XX SYV-100 XX (XX)代表绝缘层外径。

1.复合视频信号：一般接头为BNC、RCA（莲花头）75代表抗阻性,后面的3和5代表它的绝缘外径(3mm/5mm)。

视频线分：75-3传输距离约200米；75-5传输距离约500米；75-7传速距离约500--800米)；75-9传速距离约1000---1500米；75-12传速距离约2000----3500米。

2、S-端子(或称Y/C)它的学名叫做“二分量视频接口”，俗称S端子，传输距离短15米。

S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现)。

而且由于Cr Cb的混合导致色度信号的带宽也有一定的限制，所以S-Video虽然已经比较优秀，但离完美还相去甚远。

S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。
