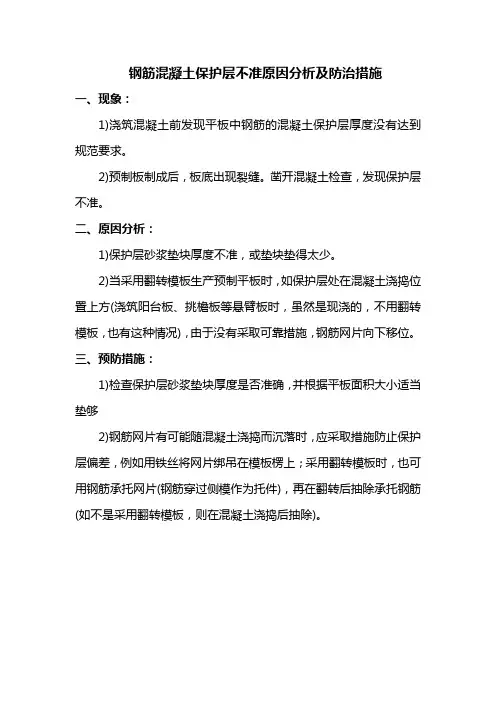

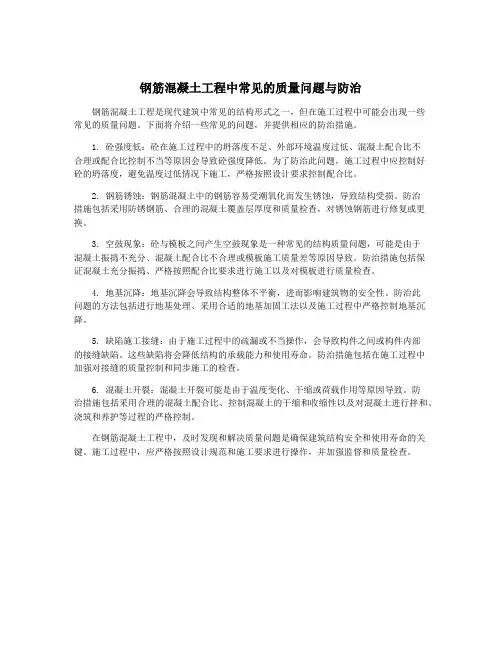

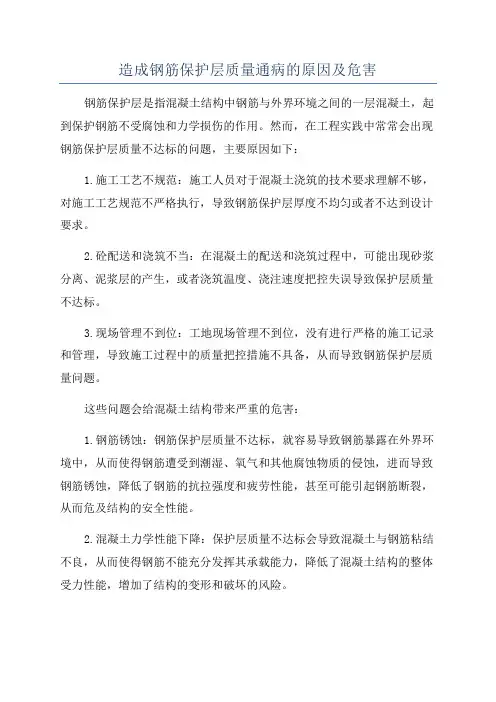

关于钢筋砼保护层常见不合格的原因与预防摘要：钢筋砼保护层问题常常在道路结构砼施工中被忽略，本文从施工角度阐述了钢筋保护层不合格的原因及预防。
关键词：保护层；原因；预防；
前言：
目前某地区高速公路工程建设正日新月异的发展，大量的小型结构物及桥梁结构物砼工程在施工建造，对结构砼的砂，石子、水泥、钢材及成品砼的强度、外形尺寸、外观质量，一直精益求精，极其重视，但往往忽略了一个看似不重要的问题——钢筋砼保护层的问题。钢筋保护层对结构物起着到关重要的作用，它保护结构物钢筋不受外界条件的腐蚀，保证了结构的使用性能。
能前钢筋保护层百度检查主要依赖于施工中的过程控制，浇筑成型后难以检测，随着检测技术的不断提高，现在通过仪器已经开始进行检测，据省、市高指检测中心及省厅质监站对我省各条高速公路的检测结果看，历次检测通报合格率都较低。本文就道钢筋混凝土结构常见的保护层不合格原因进行分析，并从施工角度提出预防措施。
钢筋砼保护层的定义及作用
所谓钢筋砼保护层就是结构砼中，受力钢筋的外缘到构件表面之间的砼，其厚度称
为钢筋砼的保护层的厚度。
浅析钢筋混凝土结构中钢筋保护层的作用 摘要：钢筋保护层除对钢筋防护作用外，其力学作用也是不容忽视的，钢筋保护层过厚或过薄都对结构的表面裂缝宽度、承载力的大小以及钢筋与混凝土之间的粘结强度都有直接影响，日常施工中，部分施工管理人员和操作人员对钢筋的保护层设置不重视，很容易导致钢筋保护层过厚或过薄，从而造成结构隐患，降低钢筋保护层的功能。 关键词：保护层；厚度；粘结力；作用 1、概述 在日常施工中，我们经常碰到部分施工管理人员和操作人员对钢筋的保护层设置极不重视的做法，如在浇筑楼板混凝土时，采用随打随提钢筋网片或用石子垫置保护层厚度的方法，此类操作很容易导致钢筋保护层过厚或过薄，从而造成结构隐患，究其原因主要是由于施工人员对保护层的作用理解不深，没有重视钢筋保护层厚度所其的功能。 2、钢筋保护层的作用 从字面上理解，钢筋保护层的作用主要是对钢筋起防护作用，避免钢筋因暴露在自然条件下而产生锈蚀，降低其承载能力和耐久性。钢筋保护层除以上作用外，其力学作用也是不容忽视的，钢筋保护层过厚或过薄都对结构的表面裂缝
宽度、承载力的大小以及钢筋与混凝土之间的粘结强度都有直接影响，下面针对保护层厚度过厚和过薄两种情况进行力学作用分析。 3、钢筋保护层力学作用分析 3.1钢筋保护层过厚 当保护层过厚时，将明显减少构件截面的有效高度h0，根据钢筋混凝土结构设计原理可知，截面的有效高度与截面的承载力的关系为平方关系（如下式）： 从上式可以看出，h0的减少会大大降低截面的承截力MP，下面举例进行定量分析： 例如：单向受力板，板厚h=100mm，C20混凝土（混凝土弯曲抗压设计强度值fcm=11N/mm2），板设计配筋为φ10底板筋。 ?算：当保护层厚度为15mm时 其截面有效高度110=h-c-d÷2 =100-15-10÷2=80mm 1米宽板带的最大承载力MPmax为： MPmax==0.4bh02fcm =0.4×1000×802×11 =28.16×106（N?mm） 当保护层厚度为25mm时： 其截面有效高度：ho=h-c-d÷2
对存在的或潜在的不合格原因进行调查分析；采取措施对不合格进行纠正；防止不合格再度发生或避免发生新的不合格；从根本上消除产生不合格的原因，杜绝不合格的发生；确保质量管理体系运行的有效性和产品质量的稳定提高。 2.适用范围 本程序适用于对产品生产、使用过程中实际和潜在的不合格因素的纠正和预防。 本程序涉及标准条款：ISO/TS16949:2002 8.5.2 8.5.3 3.术语 3.1 纠正 为消除已发现的不合格所采取的措施。 ?纠正可连同纠正措施一起实施； ?返工或降级可作为纠正的示例。 3.2 纠正措施 为消除已发现不合格以防止再次发生所采取的措施。 ?一个不合格可以有若干个原因； ?采取纠正措施是为了防止再发生，而采取预防措施是为了防止发生。 注3：纠正和纠正措施是有区别的。 3.3 预防措施 为消除潜在不合格或其它不希望情况的原因以防止其发生所采取的措施。 ?一个潜在不合格可以有若干个原因； ?采取预防措施是为了防止发生，而采取纠正措施是为了防止再发生。 3.4 不合格(不符合) 未满足要求,一般包括下列项目中描述的不符合： ?顾客抱怨; ?不合格报告; ?内部审核报告; ?管理评审的输出; ?数据分析的输出; ?顾客满意度测量的输出; ?有关质量管理体系的记录。
4.1纠正措施的一般流程
4.1纠正措施的一般流程 在采取纠正措施前必须评价是否有必要采取纠正措施，并不是所有的不合格都会导致后续的纠正措施。对于那些偶然的、不会导致系统性后果的不合格，可以不必采取纠正措施。 ①不合格范畴：产品不合格、过程不合格和体系运行过程中出现的不合格。 ②-⑥A：产品不合格： a.对厂内出现的不合格：质管部每批统计产品不合格情况,对不合格率超出正常范围的不合格品,由质管部立即组织相关部门,分析不合格产生的原因,制定纠正措施,质管部对纠正措施的执行结果进行验证。对不合格率在正常范围内的不合格品，质管部每年制订一次不合格品优先减少计划或与质量目标结合，制订措施，进行纠正。 b.原物料不合格：质管部对原物料不合格进行统计，对不合格率超出规定范围的原物料，质管部开不合格品评审处置单，交供应商整改，质管部验证整改结果。质管部及时反馈每批原材料质量信息，协助供应商进行纠正。 c.对出厂后出现的不合格品以及顾客的不满意，由销售部收集不合格信息，填写《顾客抱怨台帐》，及时递交质管部；质管部根据质量信息反馈的情况组织相关部门进行综合分析，查找原因，同时制订纠正措施；责任部门应采用合适的分析方法，围绕产生不合格的根本原因进行调查、分析、制订纠正措施并实施；质管部对其实施有效性必须进行验证并记录结果。 d.由质管部负责在最短周期内对退货产品进行试验分析，并保存分析记录，顾客要求时可提供此记录，为防止再发生，必须进行有效的分析，采取必要的纠正措施。 e.对重大不合格品或顾客要求时采取纠正措施，应使用8D方法（见《8D方法活动指导书》），必要时，应
《混凝土结构工程施工质量验收规范》(GB50204-2015) 结构实体检验 相关事项的规定 （内部试行2016.2.17） 我站对《混凝土结构工程施工质量验收规范》(GB50204-2015)结构实体检验中的相关问题，现统一规定如下： 1、《混凝土结构工程施工质量验收规范》(GB50204-2015) 中10. 1.1条：对涉及混凝土结构安全的有代表性的部位应进行结构实体检验。结构实体检验应包括混凝土强度、钢筋保护层厚度、结构位置与尺寸偏差以及合同约定的项目；必要时可检验其它项目。 结构实体检测应由监理单位组织施工单位实施，并见证实施过程。施工单位应制定结构实体检测专项方案，并经监理单位审核批准后实施。除结构位置与尺寸偏差外的结构实体检验项目，应由具有资质的检测机构完成。 2、混凝土强度按本规范10.1.2、10.1.5条执行。如在监督过程中发现混凝土试块管理混乱如未按标准进行养护、代做试块，或混凝土在生产、运输过程有问题或现场未按要求施工、养护不到位、随意加水等情况时，可以开抽测通知单，委托检测机构进行现场回弹、钻芯。
3、钢筋保护层厚度应由具有相应资质的检测机构完成。钢筋保护层厚度检验时： （1）检测批的划分为：同类构件按一栋楼作为一检测批（分段验收的按分段验收的为一批）。 （2）在统计构件数量时，板是以一个自然间面积为一块板。 （3）梁的抽检频率。 悬挑梁抽取不少于总数的5%且不少于10个确定，非悬挑梁抽取不少于总数的2%且不少于5个确定，样本应分布均匀，只要检测框架梁（受力构件），样板总量按轴线节点来确定。当悬挑梁数量少于10个时，应全数检验。地下室梁(±0.000以下)独立于主体部分，按总数的2%且不少于5个确定。 （4）在对结构实体钢筋保护层厚度检测时，对悬挑梁、悬挑板，仅需检测上部受力主筋；对于同一块板需同时检测板面、板底钢筋，且板面、板底钢筋保护层厚度批量检验结果应分开评定。 （5）对于该规范E.0.2条规定“对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验”，即同一块板的板面、板底均要检测不少于6根钢筋。 3、结构实体检验完成后，方可进行地基基础、主体结构分部工程验收。
钢筋保护层厚度分析分享 保护层指的是混凝土上面那层小部分垫层。混凝土保护层是指混凝土构件中，起到保护钢筋避免钢
2.关于厚度的规定 第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚 度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工 厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。 预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度 应按梁的数值取用。 第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不 应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm. 第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂 构造措施。处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。 第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。 第10.1.2条国家标准 GB50204—2002《混凝土结构工程施工质量验收规范》规定必须对重要部位进 行结构实体检验，主要检验混凝土强度和钢筋保护层厚度。钢筋保护层厚度检验，需要对重要构件，特 别是悬挑梁和板构件，以及易发生钢筋位移、易露筋的部位，采用非破损（用先进的钢筋保护层厚度测 定仪）或局部破损的方法检验。此时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为-7—+10mm；对板类构件为-5—+8mm。钢筋保护层厚度检验的合格点率为 90%及以上时为合格。 当合格点率小于 90%，但不小于 80%，可再抽取相同数量的构件检验，当两次抽减总和计 算的合格点率为 90%及以上时才能判为合格。且每次抽样结果中不合格点的最大偏差均不 应大于允许偏差的1.5倍。 3室内正常环境下板、墙保护层15mm，梁、柱保护层20mm 4露天或室内高湿度环境： 1、砼强度小于等于C20时，板、墙保护层35mm，梁、柱保护层45mm 2、砼强度C25或C30时，板、墙保护层25mm，梁、柱保护层35mm 3、砼强度大于等于C35时，板、墙保护层15mm，梁、柱保护层25mm 基础按有无垫层区分：有垫层时40mm，无垫层时70mm 保护层具体还要按设计图纸定，图纸设计保护层厚度有可能有小幅调整。
混凝土保护层 目录 1、定义 2、作用 3、最小厚度 4、《规范》关于混凝土保护层的其它规定 1、定义 混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土，其厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。 2、作用 （1）混凝土结构中，钢筋混凝土是由钢筋和混凝土两种不同材料组成的复合材料，两种材料具有良好的粘结性能是它们共同工作的基础，从钢筋粘结锚固角度对混凝土保护层提出要求，是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需强度。（2）钢筋裸露在大气或者其他介质中，容易受蚀生锈，使得钢筋的有效截面减少，影响结构受力，因此需要根据耐久性要求规定不同使用环境的混凝土保护层最小厚度，以保证构件在设计使用年限内钢筋不发生降低结构可靠度的锈蚀。（3）对有防火要求的钢筋混凝土梁、板及预应力构件，对混凝土保护层提出要求是，为了保证构件在火灾中按建筑物的耐火等级确定的耐火限的这段时间里，构件不会失去支持能力。应符合国家现行相关标准的要求。 3、最小厚度混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。因此，《混凝土结构设计规范》9.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。一般设计中是采用最小值的。纵向受力钢筋的混凝土保护层最小厚度(mm) 环境类别板、 墙、 壳 板、 墙、 壳 板、 墙、 壳 梁梁梁柱柱柱 ≤C20 C25- C45 ≥C50 ≤C20 C25- C45 ≥C50 ≤C20 C25- C45 ≥C50 一20 15 15 30 25 25 30 30 30 二a - 20 20 - 30 30 - 30 30 二b - 25 20 - 35 30 - 35 30 三- 30 25 - 40 35 - 40 35 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm.
作者简介：孙秀红 女 土木工程系 1 孙秀红 刘红霞 [文章摘要] 钢筋混凝土构件的保护层厚度直接影响着构件的耐久性和承载能力，所以在钢筋混凝土构件设计和施工中应采取有效控制措施，保证保护层厚度的准确性。 [关 键 词] 钢筋混凝土构件，保护层，承载力，耐久性，控制措施 0 引言 混凝土保护层被完全碳化通常是钢筋锈蚀的重要前提,而碳化所需时间同其厚度成正比，构件的耐久年限主要取决于混凝土保护层完全被碳化所需要的时间。从这个角度来讲,增加混凝土保护层厚度,可以保证结构的使用寿命。但试验证明[1] ，过厚的保护层会降低受弯构件开裂弯矩,当试验荷载处于破坏荷载的15%～20%时,构件就开始出现裂缝。同时，过厚的保护层容易在构件表面出现较大的收缩及温度裂缝,在受外力碰撞后容易破碎缺损,对结构耐久性有不利影响。所以，可以针对使用年限、大气环境、水灰比等参数对混凝土保护层厚度进行耐久性优化设计[2] ，并在此基础上，采取有效的施工控制措施，确保钢筋混凝土构件保护层位置的正确。 1 钢筋混凝土构件保护层厚度的确定 1.1 钢筋混凝土构件的工作原理 钢筋混凝土构件由钢筋和混凝土组成。就原材料的力学性能而言，钢筋有较强的抗拉、抗压强度，但混凝土只有较强的抗压强度，而抗拉强度却很低。但两者弹性模量接近，有较好的化学胶结力、摩擦力和机械咬合力，所以二者结合，既能发挥各自的材料强度，大大提高构件的承载力，又能很好地协调工作，改善混凝土的脆性。结构计算时，由于混凝土的抗拉强度很低，为简化计算，一般混凝土只考虑承受压应力，而拉应力则全部由钢筋来承担。为防止钢筋锈蚀和保证钢筋与混凝土的紧密粘 结，梁、板、墙、柱都应具有足够的保护层（受力钢筋外边缘到混凝土外边缘的最小距离称为保护层厚度）。 1.2 保护层对混凝土结构承载力的影响 钢筋混凝土构件截面承载力设计时，从受弯构件的正截面承载力计算式：M ≤ Mu = α1*fcbh 02*αs [3]可以看出，混凝土开裂后拉力完全由钢筋承担，弯矩M 与截面的有效高度h 02成正比。即h 0(受拉钢筋合力作用点到混凝土受压区边缘的距离)越大，其受拉钢筋离受压区越远，其单位面积的钢筋所能承受的外部弯矩也越大，这样钢筋发挥的力学效能也就越高。 保护层过厚时，会使截面的有效高度h 0减小，削弱构件的承载能力，特别是对那些截面高度较小的构件，这种情况更明显、更危险；然而保护层如过小，即受拉钢筋靠近钢筋混凝土构件的边缘时，则会产生以下后果：钢筋周围由于粘结滑移所引起的裂缝很容易发展到构件表面，形成沿纵向钢筋的裂缝，使保护层混凝土发生劈裂破坏，而且难以抵御外界氯离子及其他介质侵入结构内部，导致钢筋、混凝土腐蚀破坏及形成应力腐蚀,直接影响结构的耐久性，甚至还会导致整个构件的破坏。 1.3 保护层对混凝土结构耐久性的影响 在钢筋混凝土结构中，保护层作用体现在两个方面：一是物理保护：混凝土紧紧包裹在钢筋表面，保护钢筋免受外力和环境中有害物质的直接侵害；二是化学保护，水泥水化时析出大量的Ca (OH) 2 ，
不合格品纠正预防措施 为了进一步提高铁塔产品质量水平，尽可能减少质量缺陷的发生，特制定质量缺陷防治纠正措施。 一、技术资料准备。 1.预防 放样是铁塔生产的首道工序，放样的正确与否直接关系到整个生产过程的质量控制，为了防止放样出现较多或较大的失误，在此对放样的整个过程做缺陷预防措施。 A）生产计划由主管或专职技术员根据杆塔明细表制定，主管制定的生产计划由专职技术员审核，专职技术员制定的生产计划由专职技术员审核，以防生产计划多下或缺失一基或几基铁塔。 B）放样员拿到图纸后，先进行审图，根据加工工艺要求或统一加工说明制作审图记录，列出图纸需要的更改或设计缺陷，交由专职技术员审核，并联系设计院确认后，再进行放样。 C）放样过程中，凡是涉及到控制尺寸，挂线点，变坡，重量规格变更，需要专职技术员联系设计院确认，并在图纸上进行签字确认。放样完成后，由放样员进行互检，试组塔型进行一次互检，不试组的塔型进行二次互检。 D）统计员根据主管或专职技术员制作的生产计划配段表进行生产明细的制作，配段表上制表和审核必须签字，没有签字的找主管或专职技术员确认，生产明细制作后，由统计员互检，确认所有件号数量根据生产计划制作。
2.纠正 A）如在铁塔生产过程中发现样杆图或明细表存在错误，应第一时间联系生产车间停止相关件号的生产，并对所有涉及件号的放样资料进行修改，并签署放样资料修改记录。 B）当在生产过程中，因放样错误产生不合格零部件，应及时挑出，并填写返工报废单，能返工的进行标识，并放置不合格品隔离区，如造成报废，应第一时间报告统计员，统计损失，第一时间销毁报废零部件，以防和合格零部件弄混，返工后的部件联系质检员进行复检，并在返工单上进行复检确认签字。 二、生产过程 1、缺陷 铁塔生产制作过程中，质量缺陷主要集中在编程错误，自动线操作误差大，原材料变形没有矫正，钢印压制错误，眼孔缺陷严重，挂线孔没有进行钻孔。 2、预防 为防止生产制作过程中因编程错误出现大批量不合格品，所有零部件在生产首件时，由操作工进行首检，并进行记录，首检主要查看零部件规格，眼孔数量，大小，以及钢印压制是否正确，并对眼孔缺陷进行观察，生产后对缺陷严重的眼孔进行打磨。对变形严重的原材料进行矫正，对所有的挂线孔进行钻孔操作。 3、纠正 当在生产过程中，产生不合格零部件，应及时挑出，并填写返工
钢筋位置以及保护层厚度检测 一、总则 1、为加强混凝土结构工程施工质量，统一混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，采用混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》（GB50204-2002）附录E：结构实体钢筋保护层厚度检验以及《混凝土中钢筋检测技术规程》（JGJ/T 152-2008）。 2、本方法适用于测定建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。 3、混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。 二、检测参数和名词术语 1、钢筋保护层厚度：对于混凝土结构表面到受力主筋外侧的距离。对于光圆钢筋，为混凝土表面与钢筋表面间的最小距离，对于带肋钢筋，其值如图1所示。 C1 C2 带肋钢筋保护层厚度C ≈C01 图1带肋钢筋保护层厚度Ci≈C1 2、指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度t C。 3、钢筋的示值直径检测时仪器指示的钢筋直径。 4、钢筋位置的测试偏差仪器所指示的钢筋轴线与钢筋实际轴线之间的最小距离。 5、相关符号：
6、钢筋保护层最小厚度规定：受拉钢筋的混凝土保护层最小厚度(mm)* 、该表格数据来源于建设规范图集；不同规范（防水混凝土、轻骨料混凝土等）1注： 有不同的要求；2、预制钢筋混凝土受弯构件，钢筋端头的保护层厚度一般为10mm。预制的肋形板，其主肋保护层厚度可按粱考虑。3、要求使用年限较长的重要建筑物和受沿海环境侵蚀的建筑物的承重结构，当处于露天或室内高湿度环境时，其保护层厚度应适当增加。4、有防火要求的建筑物，其保护层厚度尚应遵守防火规范有关规定。5、由此可见钢筋保护层最小厚度与构件种类、混凝土强度、环境条件、构件受力状态、使用寿命、防火等级等因素相关。7、测试方法 （1）电磁感应法钢筋探测仪检测方法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场时，磁力线会变形。金属所产生的干扰导致电磁场强度的分布改变，被探头探测到，通过仪器显示出来。如果对所检测的钢筋尺寸和材料进行适当的标定，可以用于检测钢筋位置、直径及混凝土保护层厚度。 （2）雷达仪检测方法由雷达天线发射电磁波，从与混凝土中电学性质不同的物质如钢筋等的界面反射回来，并再次由混凝土表面的天线接收，根据接收到的电磁波来检测反射体的情况。（3）局部破损检测方法采用对钢筋位置无明显扰动的方法将混凝土结构进行局部破损并对钢筋保护层厚度和位置直接测量的方法。采用局部破损方法需要及时修补。 三、检测方法 1、一般规定 （1）应根据所测钢筋的规格、深度以及间距选择适当的仪器，并按仪器说明书进行操作。（2）采用电池供电的仪器，检测中应确保电源充足，检测结束后应对仪器及电池进行保养。对于既可采用电池供电，也可采用外接电源供电的仪器，应该在两种供电情况下分别对仪器进行校准。 （3）仪器在检测前应进行预热或调零，调零时探头必须远离金属物体。在检测过程中，应经常检查仪器是否偏离初始状态并及时进行调零。 （4）检测前宜具备下列资料： 1 工程名称及建设、设计、施工、监理单位名称； 2 结构或构件名称以及相应的钢筋设计图纸资料； 3 混凝土是否采用带有铁磁性的原材料配制； 4 检测部位钢筋品种、牌号、设计规格、设计保护层厚度、结构构件中是否有预留管道、金属预埋件等； 5 必要的施工记录等相关资料； 6 检测原因。 （5）根据钢筋设计资料，确定检测区域钢筋的可能分布状况，并选择适当的检测面。检测面宜为混凝土表面，应清洁、平整，并避开金属预埋件。 （6）对于具有饰面层的构件，应清除饰面层后在混凝土面上进行检测，检测面应平整、清洁。（7）对于含有铁磁性原材料的混凝土应进行足够的实验室验证后方可进行检测。
《混凝土结构设计规范》（GB50010-2010）中钢筋混凝土保护层厚度控制规范
8．2．3 当梁、柱、墙中纵向受力钢筋的保护层厚度大于50mm时，宜对保护层采取有效的构造措施。当在保护层内配置防裂、防剥落的钢筋网片时，网片钢筋的保护层厚度不应小于25mm。 2011-12-31日志：《深度解析钢筋平法11G101 系列[附高清图集》有详細讲解。 现行规范不仅对钢筋验收时钢筋保护层厚度做出了具体要求，并且对混凝土的钢筋保护层提出了检测的要求。通过这些年的技术发展和检测方法的进步，钢筋保护层的无损检测已在工程中广泛应用并成为常规检测方法之一，各地质量监督站也把对钢筋保护层的检测作为工程主体质量验收前实体抽检的一个重要内容。 对钢筋混凝土保护层的施工质量控制措施 1、认真做好图纸会审，技术交底，特别是施工单位对施工班组的交底。在有的设计图纸中，对保护层的厚度会根据情况有不同的要求。比如现浇楼板和梁的保护层厚度，当混凝土强度不同时，其要求的厚度是不一样的。而基础的迎水面保护层厚度通常为5cm，有时甚至要求达到10cm，这都要根据图纸的要求来绑扎钢筋。但我们在实际工作中，经常发现钢筋操作工不看结构图纸总说明而仅凭经验操作。不使用相应的标准垫块，有时为图省事乱用垫块或少用垫块而导致保护层偏差。这些现象都与施工单位不重视技术交底、施工管理不严有关。这些都是人为因素，应该可以完全堵绝的。 2、注重钢筋的翻样工作。施工单位的翻样人员应熟悉图纸及规范的要求。翻样时箍筋的翻样尺寸要正确。对一些钢筋密集，复杂的梁、柱交接处，主梁与次梁的交接处必须放实样，合理安排各方向的主筋与副筋位置。同时确保钢筋在制作时的尺寸正确，给施工现场钢筋安装、绑扎节点创造条件。避免由于交接点处钢筋密集无法安装而造成钢筋挤占保护层位置，从而发生露筋的情况。 3、模板制作的尺寸偏差也会导致保护层的超标，所以还要注意模板工程的制作和安装。制作要规范、尺寸要精确，特别是缩模现象很容易导致钢筋保护层偏小甚至发生露筋现象。 4、重视钢筋的绑扎成型工序。绑扎时要按图纸、规范操作。保证钢筋骨架各部分尺寸及精度，确保主筋位置的安放准确，是避免出现钢筋保护层偏差的前提。 对一些复杂的梁板结构，以及纵横交错的梁柱交接点应在认真交底的基础上，合理安插主、次梁结构主钢筋的位置，并注意施工顺序，避免出现钢筋挤占保护层的情况。 5、安放、绑扎固定钢筋保护层垫块应作为钢筋工程施工中的一个重要环节。苏州地区几年前就已经推广使用塑料垫块或卡撑式定位件等作为确保钢筋保护层的措施，现在在建筑工程上应用已比较广泛，但在我们的工作中还发现不少施工单位不重视这个问题。一个是垫块设置的数量不够，导致钢筋下沉或垫块被压碎、变形的情况屡有发生。我们一般要求是间距0.8~1m应设置一只垫块，如果钢筋直径较小，则还应适当加密垫块的间距。再一个比较普遍的问题就是垫块的混用、乱用，梁、板混凝土的钢筋保护层，即使是相同标号的，其保护层要求也不相同，但在施工现场，有的工人将梁的垫块用作板筋的垫块，而将板筋的垫块用作梁的垫块。在我们一般检测中常发现的问题就是楼板负弯矩钢筋或双层双向钢筋的上排筋保护层偏大，以及悬挑梁上部负弯矩钢筋保护层偏大等问题，应作为钢筋绑扎成型中关注的重点。钢筋工程属于隐蔽工程，是混凝土结构工程施工质量监控的重点。施工单位和监理单位都要认真做好钢筋工程的隐蔽验收。
混凝土保护层的最小厚度 混凝土保护层的最小厚度取决于构件的耐久性和受力钢筋粘结锚固性能的要求。 （1）从钢筋粘结锚固角度对混凝土保护层提出的要求是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需的强度。 （2）根据耐久性要求的混凝土保护层最小厚度，是按照构件在50年内能保护钢筋不发生危及结构安全的锈蚀确定的。 纵向受力钢筋的混凝土保护层最小厚度（钢筋外边缘至混凝土表面的距离）不应小于钢筋的公称直径，且应符合表9-13的规定。 纵向受力钢筋的混凝土保护层最小厚度（mm）表9-13 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm。 板、墙、壳中分布钢筋的保护层不应小于表9-13中相应数值减10mm，且不应小于10mm。梁、柱中箍筋和构造钢筋的保护层不应小于15mm。 处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按表9-13中的数值减少5mm；处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按表9-13中一类环境数值取用。预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm；预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。 当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。 3．特殊条件下的混凝土保护层 （1）一类环境中，设计使用年限为100年的结构混凝土保护层厚度应按表9-13的数值增加4006；当采取有效的表面防护措施时，混凝土保护层可适当减
少。 （2）三类环境中的结构构件，其受力钢筋宜采用环氧树脂涂层带肋钢筋。 （3）对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。 （4）处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。
混凝土的保护层 摘要：在钢筋混凝土构件中，为防止钢筋锈蚀，并保证钢筋和混凝土牢固黏结在一起，钢筋外面必须有足够厚度的混凝土保护层。对于此混凝土保护层也有所规定，它不应小于钢筋直径，也不应小于粗骨料最大粒径的1。25倍，所以要确定好适当的厚度。对所选的混凝土也要根据环境条件的影响（露天，雨天或者室内），其质量的影响，还有设计使用年限，确定其耐久性等等，进行设计及施工。其实此保护层在不同构件中的厚度都是有所差别的，比如是基础中钢筋的保护层厚度，或者是辅助钢筋，还是预制混凝土构件的保护层厚度。因此，这种必要的保护层主要与钢筋混凝土结构构件、环境因素、混凝土的选择等因素都有很大的关系，明确这些方面至关重要。 关键词：钢筋混凝土的作用碳化厚度耐久性要求影响 混凝土结构中钢筋并不外露而被包裹在混凝土里面。由钢筋外边缘到混凝土表面的最小距离称为保护层厚度。混凝土保护层的作用如下： 1．维持受力钢筋及混凝土之间的握裹力 混凝土结构中钢筋能够受力是因为其与周围混凝土之间的黏结锚固作用。受力钢筋（尤其是变形钢筋）与混凝土之间的咬合作用是构成握裹力的主要的成分。钢筋周围混凝土的握裹力很大程度上取决于混凝土握裹层的厚度，是成正比的。为了保护受力钢筋的抗力能够正常发挥，受力钢筋的混凝土保护层厚度不应小于其直径。 2．保护钢筋免遭锈蚀 混凝土结构与钢结构相比，其突出优点是耐久性好。这是由于混凝土的碱性环境使包裹在其中的钢筋表面形成钝化膜而不宜锈蚀。但是，由于浇筑混凝土过程中离析、泌水、沉陷而形成的毛细孔道和裂隙；混凝土收缩、温度变化或受力后引起的裂缝使大气中的水和二氧化碳或其他酸性介质得以渗入混凝土内部，中和了混凝土的碱性而使其变成中性的碳酸钙，这个过程称为碳化。碳化随时间由混凝土表面向内部发展，其速度与混凝土的质量及环境有关。 当碳化到达钢筋表面以后，钢筋由于失去钝化膜的保护，可能因电化学作用而锈蚀，从而引起锈胀裂缝，甚至削弱钢筋截面，最终降低锚固作用和承载能力。碳化的时间与保护层厚度有关，因此一定的保护层厚度是保证结构耐久性所必须的条件。 调查表明，我国混凝土结构的耐久性普遍较差。由于传统的混凝土强度偏低，抗碳化能力不强，加之保护层厚度偏小，一般使用单位又缺乏合理的维护检修，甚至对结构粗暴使用。因此，我国不少混凝土结构不能保证在50年的设计使用年限内应有的使用功能和承载能力。大多数工业建筑使用25~30年后即需大修；对于有害介质环境中的建筑，使用寿命仅15~20年。民用建筑及公共建筑的室外构件，如阳台等也往往出现钢筋锈蚀现象，甚至酿成事故。因此，从耐久性和可持续发展的角度，我国混凝土保护层的厚度应适当增加。 3．对构件受力有效高度的影响 从锚固和耐久性的角度，钢筋在混凝土保护层中的厚度应该越大越好；然而从受力的角度而言，则正好相反。保护层厚度越大，构件截面有效高度就越小，构件的受力将受到影响。 因此，确定混凝土保护层厚度应综合考虑锚固、耐久性及有效高度三个因素，在能保证锚固和耐久性的条件下可尽量取较小的保护层厚度。而规范给出的保护层最小厚度正是保护层厚度的最低限度取值。 确定保护层厚度的原则： 1．粘结锚固作用及握裹层厚度 钢筋与混凝土之间的粘结锚固主要是依靠钢筋横肋与混凝土咬合齿之间的挤压作用。国
钢筋保护层厚度及位置、楼面板厚度检测 每一个单位工程钢筋保护层厚度抽检______块阳台板和 ______块板，现浇混凝土悬挑板全部检测；楼面板厚度抽检______块。 300 200 1:50 楼梯±0.00平面图 6#楼板上顶面和下顶面打磨 钢筋保护层厚度及位置、楼面板厚度检测
每一个单位工程钢筋保护层厚度抽检______块阳台板和______块板，现 浇混凝土悬挑板全部检测；楼面板厚度抽检______块。 300 200 1:50 楼梯±0.00平面图 6#楼板上顶面和下顶面打磨 施工单位： 监理单位: 建设单位： 钢筋保护层厚度及位置、楼面板厚度检测
每一个单位工程钢筋保护层厚度抽检______块阳台板和______块 板，现浇混凝土悬挑板全部检测；楼面板厚度抽检______块。 1:50 楼梯±0.00平面图9#楼板上顶面和下顶面打磨 300 200 施工单位： 监理单位: 建设单位： 钢筋保护层厚度及位置、楼面板厚度检测
浇混凝土悬挑板全部检测；楼面板厚度抽检______块。 1:50 楼梯±0.00平面图10#楼板上顶面和下顶面打磨 300200 施工单位： 监理单位: 建设单位： 钢筋保护层厚度及位置、楼面板厚度检测
浇混凝土悬挑板全部检测；楼面板厚度抽检______块。 1:50 楼梯±0.00平面图11#楼板上顶面和下顶面打磨 300200 施工单位： 监理单位: 建设单位： 钢筋保护层厚度及位置、楼面板厚度检测
浇混凝土悬挑板全部检测；楼面板厚度抽检______块。 1:50 楼梯±0.00平面图12#楼板上顶面和下顶面打磨 300200 施工单位： 监理单位: 建设单位：
浅谈钢筋混凝土保护层厚度控制 苏州市建设工程质量监督站翁哲 【简介】钢筋混凝土保护层是关系到钢筋混凝土结构构件力学性能和建筑物使用寿命的重要因素，根据笔者的工作经验的体会，提出几点见解供大家探讨。 【关键字】钢筋保护层控制 钢筋混凝土结构是房屋建筑、市政工程中被广泛采用的结构形式。在我们的建设工程质量监督的日常工作中，对钢筋混凝土结构工程实体质量的检查监督无疑是一个重点。由于钢筋混凝土工程量大面广，在检查中我们经常发现一些施工单位在施工过程中对混凝土结构中的钢筋保护层厚度控制不严，造成钢筋位置不准。再加上模板尺寸偏差较大等因素造成钢筋保护层超标，并且在混凝土浇筑后，又不能直观的看到其内部结构，因而给工程质量带来隐患。 除了原材料质量因素以外，钢筋混凝土结构构件的钢筋保护层偏差直接影响到钢筋混凝土构件的力学性能及耐久性，关系到建筑物的使用安全及使用寿命，。因此，参与建设、施工的各方均应足够重视并关注钢筋混凝土结构的保护层问题。下面就笔者参与建设工程质量监督工作以来所积累的经验和体会，对钢筋混凝土结构保护层厚度的控制提出几点见解供大家探讨。 一、对钢筋混凝土结构保护层厚度控制的重要性分析 1、从力学角度分析 钢筋混凝土结构构件是由钢筋和混凝土组成。从原材料的力学性能而言，钢筋具有较强的抗拉强度；混凝土则具有较高的抗压强度，而其抗拉强度却很低。这种组合发挥了它们各自的优势性能，共同承担结构构件所承受的外部荷载。因此，一般我们在考虑钢筋混凝土的受力条件时，着重考虑的是混凝土的受压应力和钢筋的受拉应力。而钢筋混凝土结构构件中钢筋的实际受拉应力是否能与设计计算应力相吻合，主要取决于钢筋在结构中的位置是否正确。这也正是我们要求控制钢筋保护层厚度的主要原因。 一般来讲，无论是梁还是板，受拉钢筋总是应尽量靠近受拉一侧混凝土构件的边缘。如挑梁的受力筋应设在构件上部受拉区，如果钢筋保护层厚度过大，轻则由于钢筋不能有效发挥其应有的抗拉作用，而使混凝土受拉应力超标产生裂缝，重则由于悬挑结构上部钢筋所受拉力的力矩高度（h0）变小，而使钢筋受拉应力超标发生结构断裂。此类事故在建设史上并不少见。再比如，大面积的现浇楼板，下排钢筋如果垫得过高，保护层过大，在外加荷载作用下，混凝土下部受拉应力超标，也会产生板底裂缝。 2、从钢筋与混凝土的粘结力分析 钢筋与混凝土之所以能共同工作，是因混凝土硬化并达到一定强度后，两者之间建立了足够的粘结强度，这种相互作用力称为握裹力。钢筋在混凝土中的保护层必须具有一定的厚度，才能保证混凝土与钢筋之间的握裹力。如果钢筋保护层厚度过小，钢筋过分靠近结构构件的边缘，容易造成钢筋露筋或钢筋受力时表面混凝土剥落，直接导致握裹力的减小。另外，钢筋保护层过小，表层混凝土将随着时间的推移而逐渐碳化，边缘钢筋失去保护作用而导致钢筋锈蚀，钢筋与混凝土之间也会失去粘结力，从而使构件的承载力降低，严重时还会导致整个结构体系的破坏。 3、从构件的耐久性分析 保护层的作用除上所述之外，顾名思义还起着保护钢筋不被锈蚀的作用，以确保钢筋混凝土结构的耐久性。影响钢筋混凝土结构耐久性的因素很多，除了特殊的外界因素以外，在一般使用条件下，主要考虑大气的侵蚀而使钢筋氧化生锈。而混凝土不密实、裂缝、钢筋保护层偏小，再加上混凝土碳化以及钢筋的电化学反应等因素就会因此加速这种侵蚀过程。钢筋氧化锈蚀又会导致体积膨胀，致使混凝土保护层开裂造成恶性循环，更加加快钢筋锈蚀进程，从而大大缩短建筑物的使用寿命。因此，保证保护层厚度在设计及规范规定范围之内，就能最大程度的保护钢筋免受锈蚀，延缓混凝土碳化深度到达钢筋表面的时间，确保结构的使用年限。 对一些特殊环境下的建筑物，如处于腐蚀气体环境下的建筑结构，设计上对混凝土结构的钢筋保护层还要作一些专门的规定，以确保建筑结构的耐久性。 4、从混凝土的防火要求分析
