地籍测量第六章地籍控制测量

《地籍测量学教案》课件第一章：地籍测量学概述1.1 课程介绍1.2 地籍测量学的定义与发展历程1.3 地籍测量学的主要任务与作用1.4 地籍测量学的基本原理与方法第二章：地籍控制测量2.1 地籍控制测量的概念与意义2.2 地籍控制测量的方法与技术2.3 地籍控制测量的成果与应用第三章：地籍要素测量3.1 地籍要素测量的概念与内容3.2 地籍要素测量的方法与技术3.3 地籍要素测量的成果与应用第四章：地籍图件编制4.1 地籍图件的概念与类型4.2 地籍图件的编制方法与技术4.3 地籍图件的成果与应用第五章：地籍测量数据处理与分析5.1 地籍测量数据处理的概念与意义5.2 地籍测量数据处理的方法与技术5.3 地籍测量数据分析的内容与方法第六章：地籍权属调查6.1 地籍权属调查的概念与意义6.2 地籍权属调查的内容与方法6.3 地籍权属调查的程序与要求6.4 地籍权属调查的成果与应用第七章：地籍变更测量7.1 地籍变更测量的概念与意义7.2 地籍变更测量的类型与原因7.3 地籍变更测量的方法与技术7.4 地籍变更测量的成果与管理第八章：地籍信息系统8.1 地籍信息系统的概念与组成8.2 地籍信息系统的功能与作用8.3 地籍信息系统的建立与维护8.4 地籍信息系统在地籍测量学中的应用第九章：地籍测量法律法规与规范9.1 地籍测量法律法规概述9.2 地籍测量相关法律法规与规范9.3 地籍测量法律法规的执行与监管9.4 地籍测量法律法规的遵守与权益保护第十章：地籍测量实践与应用案例10.1 地籍测量实践概述10.2 地籍测量应用案例分析10.3 地籍测量实践中的问题与解决方法10.4 地籍测量实践的总结与展望第十一章：地籍测量学与现代技术11.1 地籍测量学与现代技术的关系11.2 地籍激光扫描技术11.3 地籍摄影测量与遥感技术11.4 地籍地理信息系统（GIS）技术第十二章：地籍测量的精度与误差分析12.1 地籍测量精度的概念与表示12.2 地籍测量误差的来源与分类12.3 地籍测量误差分析的方法与步骤12.4 地籍测量精度的提高与控制第十三章：地籍测量安全与职业素养13.1 地籍测量安全的重要性13.2 地籍测量安全的风险与预防13.3 地籍测量员的职业素养要求13.4 地籍测量伦理与责任第十四章：地籍测量项目管理与质量控制14.1 地籍测量项目管理的基本原则14.2 地籍测量项目的计划与组织14.3 地籍测量项目质量控制的方法与手段14.4 地籍测量项目成果的评价与验收第十五章：地籍测量学的未来发展15.1 地籍测量学发展的新趋势15.2 地籍测量学与新型城镇化的关系15.3 地籍测量学在土地管理中的应用扩展15.4 地籍测量学教育的改革与创新重点和难点解析重点：1. 地籍测量学的定义、任务、作用及其基本原理与方法。

《地籍测量学教案》课件第一章：地籍测量学概述1.1 地籍测量的定义与意义解释地籍测量的概念阐述地籍测量的重要性1.2 地籍测量的目标与任务描述地籍测量的目标列举地籍测量的任务1.3 地籍测量的方法与技术介绍地籍测量的常用方法探讨地籍测量的新技术第二章：地籍控制测量2.1 地籍控制测量的概念与分类解释地籍控制测量的含义列举地籍控制测量的分类2.2 地籍控制测量的设计与实施探讨地籍控制测量的设计要点阐述地籍控制测量的实施流程2.3 地籍控制测量的数据处理与精度评价介绍地籍控制测量的数据处理方法讨论地籍控制测量的精度评价指标第三章：地籍细部测量3.1 地籍细部测量的概念与任务解释地籍细部测量的含义列举地籍细部测量的任务3.2 地籍细部测量的方法与技术介绍地籍细部测量的常用方法探讨地籍细部测量的新技术3.3 地籍细部测量的设计与实施探讨地籍细部测量的设计要点阐述地籍细部测量的实施流程第四章：地籍测量数据处理与分析4.1 地籍测量数据处理的基本方法介绍地籍测量数据处理的基本方法阐述地籍测量数据处理的步骤4.2 地籍测量数据的误差分析与处理解释地籍测量数据的误差来源探讨地籍测量数据的误差处理方法4.3 地籍测量数据的分析与应用介绍地籍测量数据分析的方法讨论地籍测量数据在实际应用中的重要性第五章：地籍测量成果的应用与管理5.1 地籍测量成果的应用领域列举地籍测量成果的应用领域探讨地籍测量成果在各个领域的贡献5.2 地籍测量成果的管理与维护解释地籍测量成果的管理意义阐述地籍测量成果的管理与维护方法5.3 地籍测量成果的更新与发展探讨地籍测量成果更新的必要性讨论地籍测量成果的发展趋势第六章：地籍测量仪器与设备6.1 地籍测量仪器的基本原理介绍地籍测量仪器的工作原理解释地籍测量仪器的关键部件6.2 常见地籍测量仪器与设备列举常用地籍测量仪器与设备讨论各种仪器的优缺点及适用场景6.3 地籍测量仪器的使用与维护阐述地籍测量仪器的使用方法介绍地籍测量仪器的维护与保养措施第七章：地籍测量的法律、法规与标准7.1 地籍测量相关的法律、法规列举我国地籍测量相关的法律法规解释法律法规在地籍测量工作中的应用7.2 地籍测量标准与规范介绍地籍测量标准与规范的分类阐述地籍测量标准与规范的重要性7.3 地籍测量法规、标准的实施与监督讨论地籍测量法规、标准的实施方法探讨地籍测量法规、标准的监督与检查机制第八章：地籍测量实习与实践8.1 地籍测量实习的目的与要求解释地籍测量实习的意义阐述地籍测量实习的要求与目标8.2 地籍测量实习的内容与过程列举地籍测量实习的主要内容描述地籍测量实习的具体过程探讨地籍测量实习的反馈与改进措施第九章：地籍测量的发展趋势9.1 地籍测量技术的发展趋势分析地籍测量技术的发展方向探讨地籍测量技术未来的创新点9.2 地籍测量应用领域的拓展阐述地籍测量在新技术领域的应用讨论地籍测量在国民经济和社会发展中的作用9.3 地籍测量教育与人才培养分析地籍测量教育现状与问题探讨地籍测量人才培养的重要性和方法第十章：案例分析与实践10.1 地籍测量成功案例分析分析典型地籍测量项目的成功经验10.2 地籍测量中的问题与解决方案列举地籍测量过程中可能遇到的问题探讨地籍测量问题的解决方案10.3 地籍测量实践与创新阐述地籍测量实践中的创新举措讨论地籍测量在未来发展中的新方向重点和难点解析重点一：地籍测量学概述地籍测量的定义与意义：理解地籍测量作为土地管理的重要组成部分，对于土地确权、土地利用、土地估价等方面的重要性。

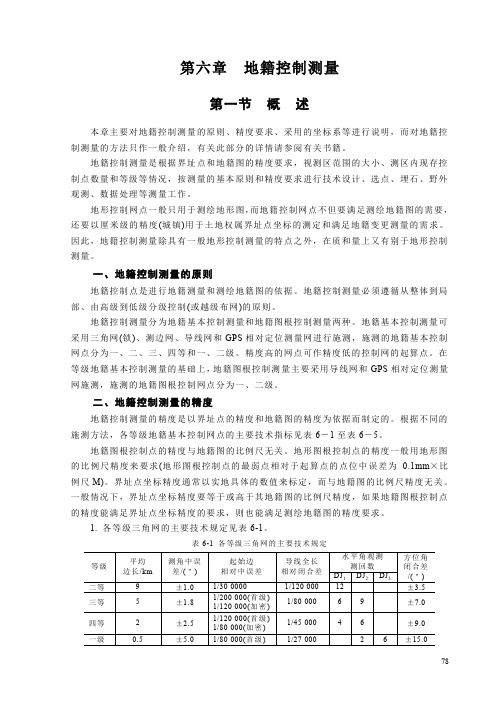

第六章地籍控制测量第一节概述本章主要对地籍控制测量的原则、精度要求、采用的坐标系等进行说明，而对地籍控制测量的方法只作一般介绍，有关此部分的详情请参阅有关书籍。

地籍控制测量是根据界址点和地籍图的精度要求，视测区范围的大小、测区内现存控制点数量和等级等情况，按测量的基本原则和精度要求进行技术设计、选点、埋石、野外观测、数据处理等测量工作。

地形控制网点一般只用于测绘地形图，而地籍控制网点不但要满足测绘地籍图的需要，还要以厘米级的精度(城镇)用于土地权属界址点坐标的测定和满足地籍变更测量的需求。

因此，地籍控制测量除具有一般地形控制测量的特点之外，在质和量上又有别于地形控制测量。

一、地籍控制测量的原则地籍控制点是进行地籍测量和测绘地籍图的依据。

地籍控制测量必须遵循从整体到局部、由高级到低级分级控制(或越级布网)的原则。

地籍控制测量分为地籍基本控制测量和地籍图根控制测量两种。

地籍基本控制测量可采用三角网(锁)、测边网、导线网和GPS相对定位测量网进行施测，施测的地籍基本控制网点分为一、二、三、四等和一、二级。

精度高的网点可作精度低的控制网的起算点。

在等级地籍基本控制测量的基础上，地籍图根控制测量主要采用导线网和GPS相对定位测量网施测，施测的地籍图根控制网点分为一、二级。

二、地籍控制测量的精度地籍控制测量的精度是以界址点的精度和地籍图的精度为依据而制定的。

根据不同的施测方法，各等级地籍基本控制网点的主要技术指标见表6－1至表6－5。

地籍图根控制点的精度与地籍图的比例尺无关。

地形图根控制点的精度一般用地形图的比例尺精度来要求(地形图根控制点的最弱点相对于起算点的点位中误差为0.1mm×比例尺M)。

界址点坐标精度通常以实地具体的数值来标定，而与地籍图的比例尺精度无关。

一般情况下，界址点坐标精度要等于或高于其地籍图的比例尺精度，如果地籍图根控制点的精度能满足界址点坐标精度的要求，则也能满足测绘地籍图的精度要求。

《地籍测量学教案》PPT课件第一章：地籍测量学概述1.1 地籍测量的定义解释地籍测量的概念和基本任务强调地籍测量在土地管理中的重要性1.2 地籍测量的历史与发展介绍地籍测量技术的历史演变分析现代地籍测量技术的发展趋势1.3 地籍测量的目标和原则阐述地籍测量的目标和要求讨论地籍测量中的精度、可靠性和一致性原则第二章：地籍测量学的基本原理2.1 坐标系统和基准面解释地球坐标系统和基准面的概念讨论坐标系统的应用和转换方法2.2 测量学的基本定律介绍测量学中的基本定律，如测距定律和测角定律解释相关公式和计算方法2.3 误差理论和数据处理分析测量误差的来源和特性介绍数据处理的基本方法和技巧第三章：地籍测量学的基本方法3.1 地面测量方法讨论地面测量的常用方法和设备解释地面测量的原理和操作步骤3.2 航空测量方法介绍航空测量的原理和应用阐述航空测量数据的获取和处理方法3.3 卫星测量方法解释卫星测量的原理和技术讨论卫星测量在地籍测量中的应用和限制第四章：地籍测量学的应用4.1 土地确权与地籍绘图阐述地籍测量在土地确权和地籍绘图中的应用介绍地籍测量的数据采集和处理流程4.2 土地利用与规划讨论地籍测量在土地利用和规划中的应用解释地籍测量数据对土地管理的重要性4.3 工程建设与环境保护介绍地籍测量在工程建设和环境保护中的应用分析地籍测量对工程建设的影响和贡献第五章：地籍测量学的未来发展5.1 新技术与方法的发展讨论地籍测量学中新技术和方法的发展趋势分析激光扫描和无人机测量等技术的应用前景5.2 数据采集与处理的创新介绍地籍测量学中数据采集和处理的创新方法强调大数据和技术在地籍测量中的应用5.3 地籍测量学与社会发展的关系分析地籍测量学与社会发展的相互影响探讨地籍测量学在可持续发展中的作用和责任《地籍测量学教案》PPT课件第六章：地籍控制测量6.1 地籍控制测量的概念与作用解释地籍控制测量的定义和重要性强调地籍控制测量在土地管理中的基础作用6.2 地籍控制测量的方法与技术介绍地籍控制测量的常用方法和设备解释地籍控制测量的原理和操作步骤6.3 地籍控制测量的成果与应用阐述地籍控制测量的成果处理和分析讨论地籍控制测量在地籍绘图和土地管理中的应用第七章：地籍细部测量7.1 地籍细部测量的概念与作用解释地籍细部测量的定义和重要性强调地籍细部测量在土地确权和地籍绘图中的作用7.2 地籍细部测量的方法与技术介绍地籍细部测量的常用方法和设备解释地籍细部测量的原理和操作步骤7.3 地籍细部测量的成果与应用阐述地籍细部测量的成果处理和分析讨论地籍细部测量在地籍绘图和土地管理中的应用第八章：地籍测绘数据处理8.1 地籍测绘数据处理的概念与作用解释地籍测绘数据处理的意义和重要性强调数据处理在提高地籍测量精度中的作用8.2 地籍测绘数据处理的方法与技术介绍地籍测绘数据处理的常用方法和软件解释地籍测绘数据处理的原理和操作步骤8.3 地籍测绘数据处理的成果与应用阐述地籍测绘数据处理的成果分析与评价讨论地籍测绘数据处理在地籍绘图和土地管理中的应用第九章：地籍绘图与管理9.1 地籍绘图的概念与作用解释地籍绘图的定义和重要性强调地籍绘图在土地管理中的基础作用9.2 地籍绘图的方法与技术介绍地籍绘图的常用方法和软件解释地籍绘图的原理和操作步骤9.3 地籍管理的内容与方法阐述地籍管理的内容和重要性讨论地籍测量在地籍管理中的应用和作用第十章：地籍测量学的前沿话题10.1 地籍测量学与GIS技术的融合解释GIS技术在地籍测量学中的应用和重要性讨论地籍测量学与GIS技术的融合趋势和发展方向10.2 地籍测量学与BIM技术的应用介绍BIM技术在地籍测量学中的应用和潜力分析BIM技术在地籍测量学中的发展前景和挑战10.3 地籍测量学在气候变化研究中的应用阐述地籍测量学在气候变化研究中的作用和重要性讨论地籍测量学在气候变化监测和应对中的贡献《地籍测量学教案》PPT课件第十一章：地籍测量学的法律与伦理11.1 地籍测量相关的法律法规介绍地籍测量学在法律框架下的规定和标准强调遵守法律法规在地籍测量工作中的重要性11.2 地籍测量的伦理问题讨论地籍测量工作中的伦理问题和职业操守分析地籍测量师的责任和义务11.3 案例分析通过实际案例分析地籍测量学中的法律和伦理问题引导学生思考和讨论地籍测量工作中的合规性和道德性第十二章：地籍测量学的项目管理12.1 地籍测量项目的规划与管理解释项目管理在地籍测量工作中的重要性介绍地籍测量项目规划和管理的基本原则和方法12.2 地籍测量项目的团队协作强调团队合作在地籍测量项目中的作用讨论团队沟通和协作的技巧与策略12.3 案例分析通过实际案例分析地籍测量项目管理和团队协作的经验与教训引导学生思考和讨论如何提高地籍测量项目的效率和质量第十三章：地籍测量学的教育与培训13.1 地籍测量学教育的现状与挑战分析地籍测量学教育的发展现状和面临的挑战强调地籍测量学教育的重要性和必要性13.2 地籍测量学培训的方法与内容介绍地籍测量学培训的基本方法和内容讨论培训计划的制定和实施策略13.3 案例分析通过实际案例分析地籍测量学教育和培训的成功经验与教训引导学生思考和讨论地籍测量学教育和培训的改进方向第十四章：地籍测量学的国际合作与交流14.1 地籍测量学国际组织的角色与作用介绍国际地籍测量学组织及其在地籍测量领域的贡献强调国际合作在地籍测量学发展中的重要性14.2 地籍测量学国际交流与合作项目介绍地籍测量学领域的重要国际合作项目分析这些项目对地籍测量学发展的影响和贡献14.3 案例分析通过实际案例分析地籍测量学国际合作与交流的成功经验与教训引导学生思考和讨论如何加强地籍测量学的国际交流与合作第十五章：地籍测量学的未来发展展望15.1 地籍测量学的发展趋势分析地籍测量学未来的发展趋势和挑战强调地籍测量学在土地管理和社会发展中的重要作用15.2 地籍测量学创新与发展的方向介绍地籍测量学创新与发展的关键领域讨论如何推动地籍测量学的创新与发展15.3 学生的角色和责任强调学生在地籍测量学未来发展中的角色和责任鼓励学生积极投身地籍测量学领域的研究与实践重点和难点解析第一章至第五章主要介绍了地籍测量学的基础知识和原理，重点包括地籍测量的定义、历史、目标、原则以及坐标系统和基准面的概念。

《地籍测量学教案》课件第一章：地籍测量学概述1.1 课程介绍了解地籍测量学的基本概念、内容、目的和意义。

掌握地籍测量学的基本原理和发展历程。

1.2 地籍测量学的基本概念土地、地籍、地籍测量等基本概念。

地籍图、地籍簿册、地籍档案等基本内容。

1.3 地籍测量学的作用与意义地籍测量在社会经济发展中的作用。

地籍测量在土地管理、城市建设、环境保护等方面的应用。

第二章：地籍测量学的基本原理2.1 测量学基本原理测量的定义、作用和分类。

测量学的基本原理和方法。

2.2 地籍测量学的基本原理地籍测量的定义、目的和任务。

地籍测量学的基本原理和方法。

2.3 地籍测量学的数学基础测量坐标系、地籍坐标系和地理坐标系。

测量数据的处理和分析方法。

第三章：地籍测量学的仪器与工具3.1 测量仪器的基本原理与使用方法水准仪、经纬仪、全站仪等基本测量仪器的原理和使用方法。

3.2 地籍测量学的常用工具与设备测距仪、测角仪、水准尺、钢卷尺等基本工具。

测量车、无人机、全球定位系统（GPS）等现代测量设备。

3.3 测量仪器的校准与维护测量仪器的校准方法。

测量仪器的维护和保养方法。

第四章：地籍控制测量4.1 地籍控制测量的基本概念与作用地籍控制测量的定义、目的和任务。

地籍控制测量在土地管理、城市建设等方面的应用。

4.2 地籍控制测量的方法与技术地籍控制测量的方法：三角测量、导线测量、GPS测量等。

地籍控制测量的技术要求与实施步骤。

4.3 地籍控制测量数据的处理与分析地籍控制测量数据的收集与整理。

地籍控制测量数据的平差与精度分析。

第五章：地籍细部测量5.1 地籍细部测量的基本概念与作用地籍细部测量的定义、目的和任务。

地籍细部测量在土地登记、城市建设等方面的应用。

5.2 地籍细部测量的方法与技术地籍细部测量的方法：解析测量、光电测距、全站仪测量等。

地籍细部测量的技术要求与实施步骤。

5.3 地籍细部测量数据的处理与分析地籍细部测量数据的收集与整理。

地籍控制测量的名词解释地籍控制测量是土地管理和地籍调查中的一个重要环节。

它是指通过测量、标定、记录和校验地籍桩号、控制标志点及其相关要素的空间位置关系，以确定土地边界、土地面积和土地权属关系。

地籍控制测量涉及测量技术、地理信息系统、法律法规等多个学科领域，对土地管理和资源管理具有重要意义。

一、地籍控制测量的基础概念地籍控制测量的核心概念是地籍桩号、控制标志点和土地权属。

地籍桩号是指固定在地面上，标识地籍边界的点位之一。

它通常由具备测量资质和授权的测量机构实施，采用测绘仪器进行测量定位，并根据一定的测量规范进行记录和存档。

地籍桩号的精度和准确性对土地边界的确定和土地权属的划定具有重要影响。

控制标志点是指位于土地或地理空间中的标志物、标志点或界桩等，用于测量和确定地籍桩号的位置关系。

控制标志点可以是实地物理标志点，也可以是虚拟的地理位置点。

在地籍控制测量中，控制标志点的配置和管理是重要的工作内容，它们在地籍测量、地理信息系统和土地调查中扮演着传递和维系地理信息的关键角色。

土地权属是地籍控制测量的核心目标之一。

土地权属是指土地使用者对土地所享有的权益，包括土地所有权、土地使用权和土地经营权等。

在地籍控制测量中，通过确定土地边界和位置关系来划定土地权属界限，进而保障土地权益的合法性和稳定性。

二、地籍控制测量的技术方法地籍控制测量主要采用测量仪器、测量技术和地理信息系统等综合手段进行实施。

测量仪器包括全站仪、GPS定位仪、水准仪、经纬仪等，用于测量地籍桩号和控制标志点的位置坐标、高程等信息。

测量技术包括测量原理、观测方法、数据处理等，用于保证测量数据的准确可靠性。

地理信息系统是地籍控制测量的重要工具，用于整合、管理和分析地籍数据、地理数据和土地信息。

在地籍控制测量中，还涉及到辅助设备和测量方法。

辅助设备包括标尺、测量棒和测量杆等，用于测量长度、高度和角度等。

测量方法包括距离测量、角度测量和高程测量等，用于确定地籍桩号和控制标志点的位置关系。

《地籍测量》课程笔记第一章绪论一、地籍概述1. 地籍的定义与意义地籍是一种官方记录，它详细记载了土地的属性信息，包括土地的位置、界限、面积、质量、权属状况和土地利用状况等。

地籍的重要性体现在以下几个方面：- 维护土地产权的合法权益，保障土地所有者和使用者的权益。

- 为土地管理和规划提供准确的基础数据。

- 促进土地资源的合理利用和有效管理。

- 作为政府征收土地税费和实施土地政策的依据。

2. 地籍的分类地籍可以根据不同的标准和目的进行分类：- 按照管理层次分为：国家地籍和地方地籍。

- 按照内容分为：综合地籍和专题地籍。

综合地籍包括所有土地的属性信息，而专题地籍则针对特定目的，如林业地籍、农业地籍等。

3. 地籍的基本组成地籍主要由以下几部分组成：- 地籍簿册：记录土地属性信息的簿册。

- 地籍图：展示土地边界、位置和权属关系的图形资料。

- 地籍档案：包括地籍簿册、地籍图和其他相关文件。

二、地籍测量1. 地籍测量的定义与目的地籍测量是利用测绘技术对土地的物理和属性特征进行测定和记录的过程。

其目的包括：- 确定土地的边界和位置。

- 测量土地的面积和形状。

- 记录土地的权属和使用情况。

- 为地籍管理和土地信息系统提供数据支持。

2. 地籍测量的任务地籍测量的主要任务包括：- 进行地籍调查，收集土地权属、界址和用途等信息。

- 实施地籍控制测量，建立地籍测量控制网。

- 测量地籍要素，包括界址点、地形点等。

- 绘制地籍图，直观展示土地的权属和利用状况。

- 处理和分析地籍数据，确保数据的准确性和可靠性。

3. 地籍测量的内容地籍测量的内容可以概括为以下几个方面：- 地籍调查：包括土地权属调查、土地利用现状调查等。

- 地籍控制测量：建立地籍测量控制网，为地籍要素测量提供基准。

- 地籍要素测量：测量界址点、地形点等关键地籍要素。

- 地籍图测绘：根据测量数据绘制地籍图。

- 地籍数据处理与分析：包括数据整理、分析和入库。

三、现代技术在地籍测量中的应用1. 全球定位系统（GPS）技术GPS技术可以提供高精度的定位信息，广泛应用于地籍控制测量和界址点测量。

地籍控制测量和地籍细部测量的概念和方法
地籍测量和一般测量工作的施测一样，也必须遵循“先整体后局部”、“先控制后细部”的原则，首先进行地籍控制测量。

地籍控制测量分为平面控制测量和高程控制测量。

对地籍测量来说，通常只对测区建立平面控制，仅在山区和丘陵地区才实施高程控制测量。

地籍平面控制在精度上要满足测定宗地界址点坐标精度的要求，在密度上要满足权属界址等地籍细部测量的要求。

根据《城镇地籍调查规程》规定，地籍平面控制测量应尽量采用国家统一坐标系，条件不具备的地方也可采用地方坐标系或独立坐标系。

首级控制网可以三角网、边角网、导线网的形式布设，也可采用人造卫星定位技术（GPS）测定控制点的坐标。

在基本控制网的基础上，再布设地籍图根控制网，以加密控制满足测量界址点的需要。

地籍细部测量在地籍控制测量的基础上进行，其目的是测定每宗地的权属界址点位置、形状、面积等基本情况。

地籍细部测量工作的内容是：（1）土地权属界址点及其他地籍要素的测定。

（2）绘制基本地籍图。

（3）面积量算。

地籍细部测量在测定土地权属界址点方面可采用以下三种方法：
（1）解析法：测区的全部界址点位置是根据实测数据按公式解析计算出其坐标。

（2）部分解析法：采用解析法测量街坊外围界址点和街坊内部明显界址点坐标，其余界址点位置依靠勘丈值来确定。

（3）图解法：不测定界址点坐标，界址点位置全部靠界址点勘丈数据来确定。
