数字示波器的使用练习

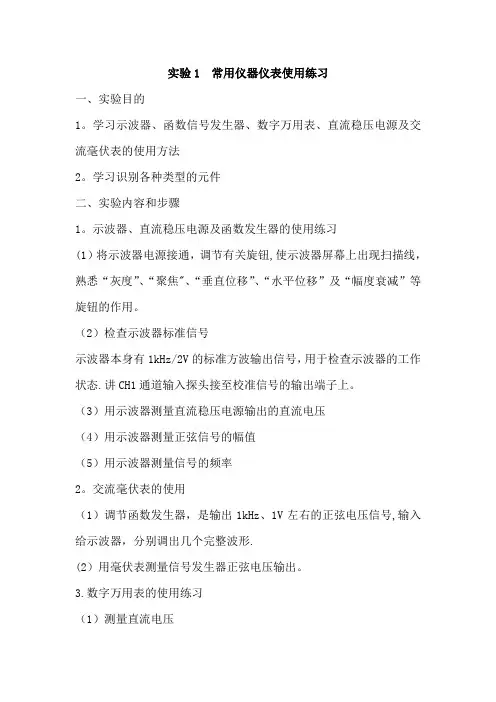

实验1 常用仪器仪表使用练习一、实验目的1。

学习示波器、函数信号发生器、数字万用表、直流稳压电源及交流毫伏表的使用方法2。

学习识别各种类型的元件二、实验内容和步骤1。

示波器、直流稳压电源及函数发生器的使用练习(1）将示波器电源接通，调节有关旋钮,使示波器屏幕上出现扫描线，熟悉“灰度”、“聚焦"、“垂直位移”、“水平位移”及“幅度衰减”等旋钮的作用。

（2）检查示波器标准信号示波器本身有1kHz/2V的标准方波输出信号，用于检查示波器的工作状态.讲CH1通道输入探头接至校准信号的输出端子上。

（3）用示波器测量直流稳压电源输出的直流电压（4）用示波器测量正弦信号的幅值（5）用示波器测量信号的频率2。

交流毫伏表的使用（1）调节函数发生器，是输出1kHz、1V左右的正弦电压信号,输入给示波器，分别调出几个完整波形.(2）用毫伏表测量信号发生器正弦电压输出。

3.数字万用表的使用练习（1）测量直流电压1）将黑表笔插入COM插孔,红表笔插入VΩ℃插孔。

2）将功能开关置于V量程范围，并将测试表笔连接到直流稳压电源的输出端，使之为下列数值：1。

25V，2。

95V，4.55V,14。

8V.测量时要注意稳压电源输出端及数字万用表的正、负极性正确配合。

（2)测量直流电流1)讲数字万用表黑表笔插入COM插孔，取决于待测的电流，红表笔插入A， mA或μA插孔。

2）将数字万用表旋转开关转到A, mA或μA，侧电流值。

4。

测试二极管和晶体管用模拟万用表或数字万用表辨别二极管的阳极、阴极及其好坏；辨别晶体管集电极，基极，发射极，管子的类型及其好坏。

三、实验结果1.(1）模拟示波器:先调亮度旋钮到亮度适当，再调节聚焦旋钮到最清晰(在已有扫描线时）数字示波器：打开菜单，选择屏幕亮度，对比度，调节到合适.显示时可选择平均，使波形清晰（但可能缺少细节，根据要求选择）. （2)包含直流成分：该档选Y轴接地，调节Y位置，到中央位置或上、下标线位置（根据信号极性）,Y选择“直流”，调节Y增益,使信号在屏幕内，注意：模拟示波器，Y增益微调要在“关”位置，否则读数不准确。

数字示波器
Agilent DSO5032A功能介绍及操作练习
一、示波器概念
示波器的分类及比较
示波器的工作原理 数字示波器的主要指标
示波器分类
示波器分为以下几种：
• • • • • 模拟示波器（ART） 数字存储示波器（DSO） 数字荧光示波器（DPO） 数字取样示波器（DSO） 模拟数字混合示波器（MSO）
示波器的比较
模拟示波器的好处 对实际的信号变化有直接 的视觉效果 亮度等级 (信息出现的频 率) 没有量化误差和信号混叠 非常快的波形获取率 模拟示波器的不足 纯粹的视觉信息 闪烁和遗失 有限的带宽性能 边缘触发（触发方式较少） 无法观测触发事件之前的 信息 时基精度较低 对于低重复率信号写速有 限
触发的目的是要捕捉到我们感兴趣的波形，模拟示 波器是靠和被测信号同步，数字示波器就需要定义 合适的触发条件。
显示部分
受到电子轰击后，CRT上的荧光物质就会发光。 当电子束移开后，荧光物质在一个短时间内还 会继续发光。这个时间称为余晖时间。余晖时 间的长短是由荧光物质的不同决定的。波形轨 迹的亮度与时基扫描速度成反比。
示波器的比较
示波器的比较
波形捕获率比较
模拟示波器
数字存储 示波器
数字荧光 示波器
2、示波器的工作原理
基本组成
垂直系统
当把示波器探头和电路连接到一起后，电压信 号通过探头到达示波器的垂直系统。设置垂直 标度后，衰减器能够减小信号的电压，而放大 器可以增加信号电压。随后，信号直接到达 CRT的垂直偏转板。电压作用于这些垂直偏转 板，引起亮点在屏幕中移动。亮点是由打在 CRT内部荧光物质上的电子束产生的。正电压 引起点向上运动，而负电压引起点向下运动。

信号线 接到 CHB
正弦波：Vpp=2 2 Vrms 方波：Vpp= 2Vrms
三角波：Vpp= 2 3 Vrms
有效值 注意峰峰值与有效 峰峰值
Vrms 值旳区别！！！ Vpp
信号波形 信号幅度 信号频率
示波器测量值
周期
峰峰值 (Vpp)
计算值 （课后）
频率
有效值 （Vrms）
正弦波 0.5Vrms 500Hz
开始、暂停
使用 Single 键可 查看单步事件， 而不会被后来旳 波形数据覆盖显 示。当您需要最 大采样率和最大 存储器深度以平 移和缩放和最大 存储器深度以平
移和缩放时，可 使用 “单次”。
Single类似于相机旳拍照
下列简介示波器按键旋扭
水平控制
运营控制
其他波 形控制
3.功能选择键
2.返回 / 向上键 1.电源开关
目前1通道零电平位置，可经过“垂直移动旋钮” 变化位置，波形也随之上下移动
延迟时间：触发点与时间参照点之间旳时延
时间参照点
触发点
旋转水平平移旋钮可移动“触发点”， 波形也随之左右移动，“延迟时间”也相应变化
目前触发电平大小及所在位置 触发电平调整旋钮，逆时针减小，顺时针增大
触发电平过大，高于波峰，波形不稳定
4.内部任意发生 器输出端口
6.DEMO1、DEMO2和 B主机接口 示波器旳接地端子
7. 【Auto scale】 8. Entry旋钮
9.信号输入端口
水平缩放旋钮
水平键（Horiz） 水平平移旋钮
10.水平控 制区
11.垂直控制区
垂直分度 切换旋钮 通道标识按键 垂直移动旋钮
15.触发 控制区

数字示波器的使用方法示波器使用教程示波器使用说明数字示波器的使用方法数字示波器是一种高精度、高效率的电子测试仪器。

它可以用来测量电流、电压和频率等电性量，并将结果在荧光屏上显示出来，使用户通过视觉直观地了解电路中的信号波形，方便电路的维护和调试。

那么，如何正确地使用数字示波器呢？本文将从示波器的基本原理、使用方法、测量技巧等方面为您进行详细讲解。

一、数字示波器的基本原理数字示波器（Digital Storage Oscilloscope，DSO）是一种能够将模拟信号进行数字化采样并储存的电子仪器。

当模拟信号进入示波器时，它首先会被采样芯片进行采样，并将采集到的模拟信号转换成数字信号，再通过数字电路进行处理，最后在荧光屏上显示出波形图形。

数字示波器的特点是采样率高、带宽宽、噪声小，并且可以通过内置计算机实现多种复杂的测量和分析功能。

因此，数字示波器已成为电子检测和测试领域中不可或缺的工具之一。

二、数字示波器的使用方法1、准备工作在使用数字示波器之前，我们需要准备好测量物、信号源、电缆和示波器。

其中，信号源可以是任何产生模拟信号的电子元件，如信号发生器、函数发生器或示波器本身。

在将信号源与示波器连接时，需要根据连接方式选择合适的接口和电缆类型，例如BNC接口和同轴电缆可以支持50欧姆和75欧姆的传输线，而探头则可以用于连接带有夹子的对接器以测量电源或电路板上的元件。

2、设置示波器使用数字示波器时，我们需要根据测量要求来设置示波器的参数，如垂直和水平缩放、扫描速度、触发方式等。

其中，垂直缩放主要是设置放大倍数和输入阻抗，以确保输入信号在示波器的垂直方向上显示清晰。

水平缩放则需要根据测量信号的周期和带宽来调节。

在示波器的触发方面，根据信号的周期和频率，可以选择自由运行模式、边沿触发模式、视频触发模式等不同的触发方式，以满足不同测量要求。

3、测量信号当示波器设置完成后，我们就可以测量信号波形了。

此时，我们可以通过示波器荧光屏上的波形图形来观察信号的幅度、周期、频率以及相位等电性参数。

电工电路实验：常用电子仪器的使用练习一、实验目的1.了解示波器的基本测量原理，掌握示波器各主要开关和旋钮的使用方法。

2.掌握用示波器测量电压和周期的方法。

3.学习信号发生器和交流毫伏表的使用。

二、预习要求1.阅读附录C中DS1000型数字示波器简介。

了解面板主要旋钮的位置和功能以及示波器测量交、直流电压幅值、频率、相位的方法。

2.阅读附录B中DG-3-04型信号源的使用方法。

3.弄清楚正弦信号的峰值电压、峰-峰值电压、有效值电压等概念的含义，以及它们之间的换算关系。

三、实验原理示波器是现代测量中常用的电子仪器之一，它能直接测量正弦信号的幅度和周期（或频率）。

双踪示波器能同时显示两个信号的波形，并进行比较测量。

1.数字示波器的使用要点（1）打开示波器电源，示波器CH1/CH2通过测试线与信号源相连，按下“AUTO”按钮，使示波器正确显示信号波形。

（2）按下“Measure”按钮，测量信号电压大小时，选择一旁的“电压测量”菜单，通过多功能按钮的“最大值”“最小值”“峰-峰值”或“均方根值”等菜单进行选择。

通过屏幕下方的数据直接读出信号的电压值。

（3）测量信号的周期或频率时，通过多功能按钮选择“周期”或“频率”等菜单进行选择。

通过屏幕下方的数据直接读出信号的周期或频率。

（4）数字示波器屏幕左下角显示的数据即“V/div”，右下角显示的数据即“s/div”。

2.模拟示波器的使用要点（1）将示波器调出一条水平扫描线，确定示波器处于正常工作状态。

打开示波器查看有无一条水平扫描线，若有则说明示波器已处于正常工作状态，可以进行测量。

若没有出现一条水平扫描线，可将示波器“AC，GND，DC”旋钮打在GND位置上，调节“辉度”旋钮、“聚焦”旋钮，若没有出现一条水平扫描线，可调节垂直和水平位移旋钮，直至出现一条水平扫描线为止。

（2）稳定显示信号的波形。

确定触发源所选的通道与正在测量的通道一致，然后调节“触发电平”调节旋钮，直至所显示的波形稳定为止，便于进行下面的测量。

触发设置
根据信号类型选择适当的 触发方式，以确保波形稳 定显示。
观察并记录实验结果
观察波形
通过观察示波器上的信号波形，了解 信号的基本特征，如幅度、频率、相 位等。
记录数据
分析结果
根据实验数据和观察到的波形特征， 分析信号的基本性质和规律，得出实 验结论。
使用示波器的测量功能或记录纸，记 录实验数据，如信号幅度、频率等。
连接示波器与信号源
连接信号源
将信号源通过适当的电缆连接到 示波器的输入端口。
调整信号源
确保信号源处于工作状态，并调 整信号源的输出幅度和频率，以 便在示波器上观察到清晰的信号 波形。
调整示波器参数
调整垂直灵敏度
根据信号的幅度调整垂直 灵敏度，以便在屏幕上清 晰地显示信号波形。
调整水平时基
根据信号的频率调整水平 时基，以便在屏幕上正确 显示信号周期和波形形状。
为了让学生更好地了解示波器的应用，建议提供更多种类的信号 源，如正弦波、方波、脉冲波等。
加强实验指导和讲解
对于初次接触示波器的学生，建议加强实验前的指导和讲解，确保 学生能够正确掌握示波器的使用方法。
增加实验操作环节
为了提高学生的实践能力和操作技能，建议增加实验操作环节，让 学生有更多的机会亲手操作示波器。
实验结果的分析与讨论
对比分析
将实验结果与理论值进行对比，分析差异的原因， 探讨可能的影响因素。
趋势分析
对实验结果进行趋势分析，观察数据的变化规律， 探究物理现象的本质。
误差分析
对实验结果进行误差分析，评估实验的精度和可 靠性，为后续实验提供改进建议。
误差分析
误差来源
01
分析实验过程中可能产生的误差来源，如测量工具、操作方法、

数字示波器使用实验报告
实验名称：数字示波器使用实验。

实验目的：熟悉数字示波器的连接方法和基本操作，掌握数字示波器在电路测试中的应用。

实验器材：数字示波器、示波器探头、直流电源、电阻、电容、接线板等。

实验原理：数字示波器是一种电子测试仪器，可以用来测试电压、电流、频率等电学量，具有一定的信号处理功能。

数字示波器的输入端口可以接入测量对象的信号输出端口，其输出部分通过电视机或计算机等可视设备实现数据的实时显示。

实验步骤：
1.将数字示波器、示波器探头、直流电源、电阻、电容、接线板等设备连接好。

2.将示波器探头的黑色夹子接在电路地线上，将红色夹子接在要测试的电路信号上。

3.打开数字示波器的电源开关，并通过菜单栏或前面板上的按钮选择相应的测量功能。

4.调整数字示波器的时间基和垂直放大系数，使信号可以在屏幕上显示得清晰明亮。

5.如果需要对信号进行处理或分析，可在数字示波器的菜单栏中选择相应的功能，例如FFT分析、自动测量、单波形或双波形显示等。

6.当无需测试时，关闭数字示波器的电源开关，并将示波器探头从电路中取下。

实验结果：通过本次实验，我们掌握了数字示波器的连接方法和基本操作，能够使用数字示波器对电路信号进行快速测试和分析，为电路调试和故障排除提供了有力的手段。

实验结论：数字示波器是一种非常重要的电子测试仪器，在电路测试和调试中起着至关重要的作用，熟练掌握数字示波器的连接和操作方法对于提高我们的实验能力和技能具有重要的意义。

示波器练习题一、选择题1. 示波器的核心部件是（）。

A. 显示器B. 示波管C. 电源D. 探头A. 模拟示波器B. 数字示波器C. 混合信号示波器D. 数字存储示波器3. 示波器的时间基准（扫描频率）是指（）。

A. 水平扫描速度B. 垂直扫描速度C. 信号频率D. 示波器屏幕刷新率4. 示波器探头上的衰减系数通常表示为（）。

A. X1B. X10C. X100二、填空题1. 示波器主要由____、____、____和____等部分组成。

2. 示波器的垂直灵敏度是指____。

3. 示波器的水平灵敏度是指____。

4. 在使用示波器测量信号时，探头上的____必须与被测信号匹配。

三、判断题1. 示波器可以测量交流信号和直流信号。

（）2. 示波器的探头可以直接接触被测电路，无需接地。

（）3. 示波器的扫描频率越高，屏幕上显示的波形越稳定。

（）4. 示波器的时间基准（扫描频率）与被测信号的频率无关。

（）四、简答题1. 简述示波器的基本原理。

2. 请列举三种常见的示波器探头类型，并说明它们的特点。

3. 如何使用示波器测量交流信号的频率和幅度？4. 在使用示波器进行测量时，为什么要进行探头补偿？五、综合题1. 某模拟示波器的水平扫描速度为1ms/div，垂直灵敏度为1V/div，已知探头衰减系数为X10。

当观察到屏幕上的波形为10个周期，占据4个格子时，求被测信号的频率和峰峰值。

（1）频率：10kHz，峰峰值：5V（2）频率：1MHz，峰峰值：200mV（3）频率：100MHz，峰峰值：1V3. 使用示波器观察一个方波信号，发现波形出现顶部和底部失真，请分析可能的原因，并提出解决方法。

六、案例分析题1. 某工程师使用示波器测量一个未知频率的信号，设置水平扫描速度为5μs/div，观察到波形在屏幕上重复了4次。

请根据这些信息计算未知信号的频率。

2. 在一个电路调试过程中，工程师使用示波器观察到一个正弦波信号，垂直灵敏度为2V/div，波形峰峰值占据了3个格子。

数字示波器实验1：了解数字示波器的主要结构和显示波形的基本原理，掌握使用数字示波器的基本方法。

2:学会使用函数信号发生器。

3:学会使用数字示波器观测波形以及测量电压幅值·周期和频率等。

4：理解李萨如图形合成原理及方法。

1:数字示波器和模拟示波器的区别.数字示波器：把模拟信号转换成数字信号，根据需要采用硬件或者软件手段，对采集的波形数据进行存储运算,分析变换等处理，采用磁偏转显像管或是液晶显示模拟示波器：直接测量信号电压，对信号不进行任何处理，采用静电偏转示波管显示.2:简述数字示波器的工作原理.按照采样原理，利用A/D变换，将连续的模拟信号转变成离散的数字序列，然后进行恢复波形，从而达到测量波形的目的。

3:数字示波器的特点。

数字示波器具有波形触发，存储，显示，测量，波形数据分析处理，且有自动测量的能力等优点.4：李萨如图合成原理及特点。

如果在示波器的CH1通道加上一正弦波，在示波器CH2通道加上另一正弦波,当两正弦波信号的频率比值为简单整数比时,在荧光屏上将得到李萨如图,李萨如图是两个相互垂直的简谐振动合成的结果，fx（ch1通道上正弦波信号频率)/fy(ch2通道上正弦波信号频率）=ny/nx。

(ny为李萨如图与假想垂直线的切点数目，nx为李萨如图与水平线的切点数目）1：手动测量信号峰峰值，周期和频率的原理公式：信号峰峰值=格数x垂直单个格数代表的数值周期=格数x水平单个格数代表的数值调节垂直方向标尺系数按钮2：观察两个信号的合成李萨如图形时，应如何操作示波器？CH1 CH2各入一路，在数字示波器的辅助功能中，将显示模式调节模式调为XY模式,然后调节选择水平，垂直方向标尺系数按钮,将图形移到正中间观察图形.。

示波器练习题一、选择题1. 示波器的主要用途是什么？A. 测量电压B. 测量电阻C. 测量电流D. 观察和分析电信号波形2. 以下哪个参数不是示波器的基本参数？A. 带宽B. 采样率C. 存储深度D. 电源电压3. 示波器的触发方式有哪些？A. 正常触发B. 单次触发C. 交替触发D. 所有选项4. 以下哪个不是示波器的探头类型？A. 无源探头B. 有源探头C. 差分探头D. 电流探头5. 示波器的垂直灵敏度调节影响的是：A. 波形的垂直位置B. 波形的放大倍数C. 波形的水平位置D. 波形的频率二、填空题1. 示波器的______是用来控制波形在屏幕上显示的时间长度。

2. 示波器的水平扫描速度调节影响的是波形的______。

3. 示波器的触发电平是用来确定波形______的点。

4. 通过示波器的______功能，可以测量电信号的频率。

5. 为了减少测量误差，通常使用示波器的______探头进行测量。

三、判断题1. 示波器的带宽越高，能够测量的信号频率越低。

（对/错）2. 示波器的采样率是指单位时间内采样点的数量，与测量精度无关。

（对/错）3. 示波器的触发模式设置为单次触发时，每触发一次就会显示一次波形。

（对/错）4. 示波器的垂直偏移旋钮可以用来改变波形的垂直位置。

（对/错）5. 示波器的探头衰减比通常有1:1和10:1两种，10:1的探头能够测量更高的电压。

（对/错）四、简答题1. 简述示波器的触发同步功能的作用。

2. 描述如何使用示波器测量电信号的周期。

3. 说明示波器的存储深度对测量的影响。

五、计算题1. 已知某示波器的采样率为1GSa/s，存储深度为1k点，计算该示波器能够记录的最大时间长度。

2. 如果某信号的频率为1MHz，使用上述示波器测量，计算能够显示的信号周期数。

六、实践题1. 假设你正在使用一台示波器测量一个周期性信号，请描述你将如何设置示波器的参数以获得最佳的波形显示效果。

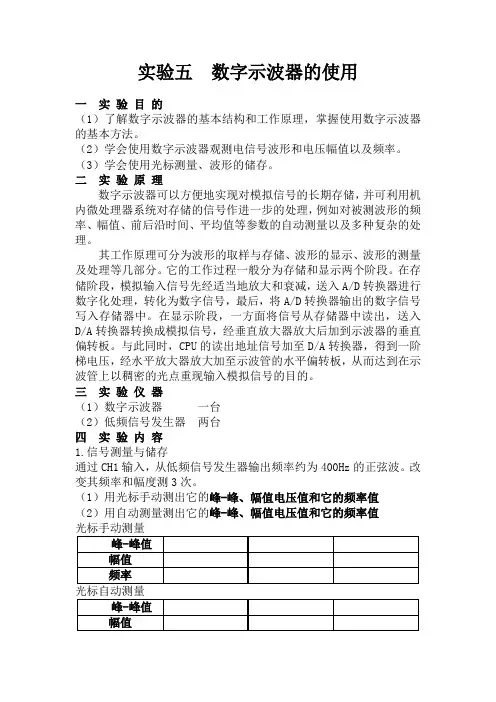

实验五数字示波器的使用一实验目的（1）了解数字示波器的基本结构和工作原理，掌握使用数字示波器的基本方法。

（2）学会使用数字示波器观测电信号波形和电压幅值以及频率。

（3）学会使用光标测量、波形的储存。

二实验原理数字示波器可以方便地实现对模拟信号的长期存储，并可利用机内微处理器系统对存储的信号作进一步的处理，例如对被测波形的频率、幅值、前后沿时间、平均值等参数的自动测量以及多种复杂的处理。

其工作原理可分为波形的取样与存储、波形的显示、波形的测量及处理等几部分。

它的工作过程一般分为存储和显示两个阶段。

在存储阶段，模拟输入信号先经适当地放大和衰减，送入A/D转换器进行数字化处理，转化为数字信号，最后，将A/D转换器输出的数字信号写入存储器中。

在显示阶段，一方面将信号从存储器中读出，送入D/A转换器转换成模拟信号，经垂直放大器放大后加到示波器的垂直偏转板。

与此同时，CPU的读出地址信号加至D/A转换器，得到一阶梯电压，经水平放大器放大加至示波管的水平偏转板，从而达到在示波管上以稠密的光点重现输入模拟信号的目的。

三实验仪器（1）数字示波器一台（2）低频信号发生器两台四实验内容1.信号测量与储存通过CH1输入，从低频信号发生器输出频率约为400Hz的正弦波。

改变其频率和幅度测3次。

（1）用光标手动测出它的峰-峰、幅值电压值和它的频率值（2）用自动测量测出它的峰-峰、幅值电压值和它的频率值（3）储存该信号（4）通过CH1输入，从低频信号发生器输出频率约为400Hz的方波信号。

进行傅里叶变换储存该频谱图。

2. 观察并绘出李萨如图形分别从X轴和Y轴输入正弦波，调节输出达到1:1，1:2，1:3和2:3的李萨如图形。

分别储存对应的图形。

五实验报告要求1. 整理测量数据，算出它们的误差，打印对应的波形图2. 画出李萨如图形。

fx ny 3 f y 几种方法？
五、实验内容及要求
1、熟悉信号发生器与数字示波器的相关旋钮和使用方法； 2、连接信号发生器与示波器，观察相关波形；
（1）调节信号发生器相关旋钮，分别设置信号为方波、正弦波和三角波，500Hz，5.00Vpp，偏移-2.500VDC，占空
“AutoSet”，在示波器上显示出稳定的波形，示波器显示的时基按钮选择“X-Y”，示波器以李萨如图模式显示； （4）保持 CH1 输入端信号发生器的频率不变（fx=600Hz）,调节 CH2 输入端信号发生器的频率,使屏中出现大小
适中的图形，即出现如讲义中所示的李莎如图形,计算出 fy，读出信号发生器上 CH2 输入端信号的频率 fy,比较 fy 和 fy。 利用李萨如图形测频率 （拍照片）
手动测量 以下练习将详细说明手动波形测量方法。 将示波器复位到已知起点，并使用前面板控件创建如下所示的显示。
1
通常，要获得最高的精度，需要在垂直方向上调节波形，以使其尽量填充显示器。在本 练习中，保持如上所示的波形。 按下默认设置 (Default Setup) 前面板按钮 按下自动设置 (AutoSet) 前面板按钮 使用前面板上的垂直刻度 (Scale) 旋钮，将垂直刻度系数调节为 1 V/格； 使用前面板上的垂直位置 (Position) 旋钮，将波形定位到显示器底部； 使用前面板上的水平刻度 (Scale) 旋钮，将水平刻度系数设置为 250μs/格； 练习 通过计算刻度上的垂直格数，并用格数乘以垂直刻度系数，确定信号的幅度。
值值值值值值值值值值值值
信号
1
6
绝对 误差 信号 2 绝对 误差
4、利用李萨如图形测信号频率 （1）调节信号发生器相关旋钮，设置两个信号为正弦波； （2）按下信号发生器面板上输出按钮“output”，信号经信号线输出； （3）将两信号发生器分别从示波器的 CH1 输入端和 CH2 输入端输入,按下示波器面板上自动设置按钮

生器产生 】 的正弦波信号。 的15mV，1KHz的正弦波信号。 ， 的正弦波信号
⑸垂直方向比例尺 CH2信道：已知信号有效值 信道： 信道 已知信号有效值15mV，所以信号峰峰值为 ，所以信号峰峰值为42.42mV 选中CH2，调节 旋钮， 选中 ，调节Vertical的Scale旋钮，使得屏幕下方 的 旋钮 使得屏幕下方CH2~10mV 触发选择(Trigger) ⑹触发选择 触发类型: 触发类型 边沿触发 触发源选择: 触发源选择 CH2 触发电平:调节 调节Level旋钮 使得 ► 与CH2相交 旋钮,使得 触发电平 调节 旋钮 使得T 相交 或按50%按键 或按 按键 ⑺自动测量 按键→信源选择 按Measure按键 信源选择 CH2 按键 →选择电压测量 按电压测量 按键（到第二页）→均方根值 选择电压测量→按电压测量 按键（ 选择电压测量 按电压测量2/3按键 到第二页） 均方根值 →选择时间测量 频率 选择时间测量→频率 选择时间测量
【例】使用数字示波器观测15mV，1KHz的正 使用数字示波器观测 ， 的正 弦波信号。 弦波信号。
解： ⑴接线：红夹子接信号，黑夹子接地。（红对红，黑对黑。） 接线：红夹子接信号，黑夹子接地。（红对红，黑对黑。） 。（红对红 示波器CH2信号通道接信号发生器提供的 示波器 信号通道接信号发生器提供的15mV,1KHz信号。 信号。 信号通道接信号发生器提供的 信号 ⑵信源选择：多余的关闭，使用的打开。 信源选择：多余的关闭，使用的打开。 关闭MATH、REF、CH1信道： 关闭 、 、 信道： 信道 按MATH（REF）按键出现菜单，按OFF键关闭信道 （ ）按键出现菜单， 键关闭信道 打开CH2信道： 打开 信道： 信道 按CH2按键出现菜单 信道打开。 按键出现菜单,信道打开。 按键出现菜单 信道打开 ⑶水平方向比例尺 已知信号1KHz，周期T=1mS 已知信号 ，周期 调节Horizoutal的Scale旋钮，使得屏幕下方Time：500µS或200µS 调节 的 旋钮，使得屏幕下方 ： 或 旋钮 ⑷耦合方式： 耦合方式： 按CH2按键出现菜单 菜单第一栏耦合方式→正弦波用“~”，矩形波用“-” 按键出现菜单→菜单第一栏耦合方式 正弦波用“ ，矩形波用“ 按键出现菜单 菜单第一栏耦合方式 正弦波用

数字⽰波器的实验内容和主要步骤⼀、实验仪器图⽚参照1、函数信号发⽣器图⽚2、数字⽰波器图⽚TDS2002数字⽰波器TDS1001B数字⽰波器⼆、实验内容介绍实验内容⼀：熟悉数字⽰波器⾯板各功能键实验内容⼆：1.简单测量正弦信号的频率、周期及峰—峰值1）选择输出信号为正弦信号，按下“DEFAULT SETUP”按钮，再按下“AUTO SET”按钮，综合使⽤仪器按钮，使得数字⽰波器的屏幕正好显⽰3个周期的正弦波。

2）按下数字⽰波器的“CH1 MENU”按钮，此时屏幕出现的菜单对应“探棒”选择“1 X ”档；3）使⽤数字⽰波器的“MEASURE”按钮，选择测量类型，测量出此3个周期的频率、周期及峰—峰值。

4）如此完成了⼀次测量，重复步骤3），共完成此3个周期信号频率、周期及峰—峰值的8次测量，并写出各物理量仪器的⽰值误差。

2.使⽤软件打印此3个周期的正弦信号。

使⽤软件打印出前⼀步骤所对应的3个周期正弦信号。

注意：TDS2002型数字⽰波器使⽤的是“WaveStar”软件；TDS1001型数字⽰波器使⽤的是“NI Signal Express Tektronix Edition”软件记录下“使⽤软件打印正弦波信号图形”的详细操作步骤。

附⼀：采⽤计算机中的“WaveStar”软件打印图形1)打开“WaveStar”软件,点击左边界⾯“Local”选项的“+”，弹出“Tek TDS 1000 Series”选项；2) 点击“Tek TDS 1000 Series”选项的“+”，然后点击“Data”选项的“+”;3)将“Waveforms”选项打开；4)这时点击“File”→“New Datesheet”→“YTsheet”，点击“OK”；5)击中界⾯左边“Waveforms”的“CH1”，并拖动到“YTsheet”⼯作表⾥；6)这时点击“Edit”→“New Annotation”,出现⼀个注释框，在注释框⾥输⼊注释信息（⽐如图形名称、姓名、学号、班级等）；7)在图上右击，选择“Print Datasheet…”→“OK”（或者：选择打印图标“Print Datasheet”），这个时候就会在打印机上打印出图形。

示波器的使用、整流、滤波电路的测试一、实验目的1、学习示波器的基本使用方法；2、掌握整流电路的测试方法，并观察整流的输出波形。

3、观测电容滤波的效果。

二、实验设备及元器件1、模拟示波器（或数字示波器）一台；万用表。

2、元器件：变压器220v/、整流二极管4只；电容、1；电阻只。

三、实验要求1、小心操作、爱护仪器；2、仔细体会各项操作，理解各项操作的作用。

四、实验内容（一）示波器的使用图8-2示波器面板图1、示波器使用练习（测量校准信号的波形、周期、峰峰值电压）。

1)按下电源开关（POWER键），示波器上电。

等待几秒钟，使示波器完成初始化。

2)按自动手动切换键，使“ATO”灯亮。

3)按通道1选择键（CH1键），使“CH1”灯亮。

4)按通道2选择键（CH2键），使“CH2”灯灭。

5)调节亮度旋钮（INTEN旋钮），使扫描线的亮度适当。

6)调节聚焦旋钮（FOCUS旋钮），使扫描线成清晰的细实线。

7)调节水平位置旋钮（HORIZONTAL区的POSITION旋钮），使扫描线左右居中。

8)按通道1的输入接地键（VERTICAL区CH1的GND键），使屏幕左下角显示接地符号“”。

9)调节通道1垂直位置旋钮（VERTICAL区CH1的POSITION旋钮），使扫描线上下居中。

10)再按通道1的输入接地键（VERTICAL区CH1的GND键），使屏幕左下角的接地符号“”消失。

11)按通道1的交/直流耦合选择键（VERTICAL区CH1的AC/DC键），使屏幕左下角显示直流耦合符号“”。

12)按触发源选择键（TRIGGER区的SOURCE键），使屏幕右下角显示通道1符号“CH1”。

13)按触发耦合选择键（TRIGGER区的COUPLING键）, 使屏幕右下角显示交流耦合符号“AC”。

14)将输入信号线插入通道1插座。

15)将探头勾在CAL（校准信号）端子上。

16)调节通道1的垂直灵敏度旋钮（VOLTS/DIV旋钮），使显示信号的峰与峰之间为一格（1cm）。
