下载文档原格式
地下刚性防水施工方案地下室作为建筑中的重要空间，其防水工程显得尤为重要。
为了确保地下室的长期使用和建筑结构的安全稳定，设计和施工中的地下刚性防水工程必不可少。
本文将探讨地下刚性防水施工方案，以确保地下室在防水方面的可靠性。
1. 施工前准备工作在进行地下刚性防水施工之前，必须进行充分的准备工作。
首先需要对地下室进行勘测和评估，确定地下室的结构特点和使用要求。
同时，需清理施工现场，确保施工区域的整洁和安全。
还需为施工人员提供必要的施工资料和安全措施，以确保施工的顺利进行。
2. 施工材料和工艺选择在地下刚性防水施工中，材料和工艺的选择至关重要。
首先需要选择合适的防水材料，如高分子防水涂料、防水胶粘剂等。
然后根据地下室的具体情况，选择适合的防水工艺，如滚涂、喷涂、刷涂等。
同时，需严格控制施工工艺，确保防水层的质量和厚度达标。
3. 施工过程控制在地下刚性防水施工过程中，需要严格控制施工过程，以确保施工质量。
首先要保证施工现场的干净和整洁，避免杂物和尘埃对防水层的影响。
其次要严格按照防水工艺要求进行施工，保证每一道工序的严格执行。
最后要定期检查施工质量，及时发现和处理问题，确保防水层的质量和可靠性。
4. 施工验收和保养地下刚性防水施工完成后，需要进行验收和保养工作。
验收时要对防水层的质量和密封性进行检测，确保防水效果达标。
同时还需对防水层进行保养工作，定期检查和维护防水层，保持地下室的防水性能。
综上所述，地下刚性防水施工是地下室建筑中不可或缺的一环，施工过程中需要严格控制材料和工艺选择，保证施工质量和防水效果。
只有通过科学规范的施工过程和严格的质量控制，才能确保地下室的长期使用和建筑结构的安全稳定。
地下室防水施工方案一.编制依据《地下工程防水技术规范》《建筑安装分项工程施工工艺规程》《建筑工程质量验收规范》二、施工组织1地下室防水采用混凝土自防水及双SBS卷材防水。
防水等级为二级。
2、在底板防水施工前，混凝土垫层随打随抹，必须保证表面没有死棱死角，当含水率小于9%时方可进行防水施工。
3、刚性防水采用钢筋混凝土掺外加剂自防水，混凝土底板连续浇灌，采用机械振捣，保证混凝土密实。
4、墙体施工水平缝留至底板以上30Cm处。
5、地下室防水应注意转角处、搭接长度以及附加层等几个环节，必须达到规范要求，保证施工质量。
按照设计要求，拐角处加铺一层附加层，确保整体防水连续性。
6、防水材料的选用及施工时的预留、搭接，应满足设计及规范的要求。
7、防水施工前应先检查材料合格证和材料检验报告、使用说明书是否齐全，同时，应有防伪标志。
进场的材料还应进行复试，复试合格后方可使用。
操作人员必须有上岗证。
三、施工部署1进度安排本工程采用外防水外贴法施工，平面卷材防水层施工工期为3天；第一天：清理基层，涂刷基层处理剂；第二天：铺贴防水卷材；第三天：保护层。
立面卷材防水层施工工期为5天，第一天：拆除根部临时保护墙，清理基层，刷基层处理剂；第三、四、五天：铺贴防水卷材；第五、六天：做保护层。
2、技术准备要熟悉图纸，了解掌握卷材施工工艺，按图纸和项目经理部的施工进度计划，合理安排材料、机具、人员进场施工。
专业分包队伍必须针对技术交底上报本工程防水施工作业计划和质量保证措施。
3、材料准备(1)材料部门对防水材料的《防水产品使用管理备案表》及出厂合格证、监督部门的质量检验报告、使用说明及标志等必要的质量证明文件与供应方提供的防水材料进行符合性检查，并应符合检验。
(2)材料试验，质量部门应依据质量检验评定标准及材料使用说明书对材料的卷重、面积、厚度及外观质量进行检验。
33.2.1外观质量要求a、成卷卷材应卷紧卷齐，端面里进外出不得超过IOmm0b、改性沥青成卷卷材应在(SBS4o C-50o C z APP4o C-60o C)任一温度下展开,在距卷芯IOOOmm长度外不应有IOmm以上的裂纹或粘结。
地下刚性防水施工方案一、施工前准备1.了解地下防水的具体要求和要求涉及的材料，设备和工艺等。
2.检查地下结构的条件并评估其适合性。
3.检查地下结构的设计和施工图纸，确保所有细节都符合设计要求。
4.检查并准备必要的工具和设备。
5.准备施工材料，包括刚性防水材料，密封胶，钢筋网等。
二、基面处理1.清理基面，去除油污，粉尘和松散的材料。
2.修补和平整基面，填补大的凹洞和裂缝。
3.处理基面的养护层，以提高刚性防水层的附着力。
三、防水材料选择1.根据地下结构的具体要求和工程条件选择合适的刚性防水材料，例如水泥基防水涂料，维修材料和防水卷材等。
2.确保所选材料符合国家标准和规定的质量要求。
四、防水施工1.调配刚性防水材料，保证其质量和适用性。
2.根据施工图纸和设计要求，进行刚性防水施工。
3.在施工过程中，采取适当的措施保证施工质量，如保证材料的适用性，控制施工厚度和均匀性等。
4.施工过程中，特别注意施工环境的条件，例如温度，湿度和风力等因素对施工质量的影响。
5.施工完成后，对刚性防水层进行质量检查，包括密度，厚度，粘结强度和表面平整度等。
五、防水层保护1.放置保护层，以保护刚性防水层免受损坏和污染。
2.检查和修复刚性防水层上的任何损坏或破损，以保证其完整性和防水效果。
3.确保地下结构的排水系统正常运行，以避免水压对刚性防水层的影响。
六、施工资料和记录1.保留施工过程中的所有相关文件和记录，包括材料购买和试验报告，施工图纸和设计要求，施工计划，施工方案，检查和测试报告等。
2.建立质量管理体系，以保证施工质量符合设计要求和国家标准。
七、安全措施1.在施工过程中，严格遵守相关的安全操作规程和工艺要求。
2.提供必要的安全设备和防护措施，确保施工人员的安全。
3.做好现场安全管理，尤其是在操作危险材料和设备时，加强监督和指导。
通过以上的施工方案，我们可以实现地下结构的刚性防水要求，确保地下结构的安全和可靠性。
同时，我们还需注意施工过程中的各种细节，以及质量和安全管理，以确保施工质量和施工过程的安全性。
地下室刚性防水施工方案（抗渗砼）
一、背景
随着城市发展和建设的不断推进，地下室作为城市建设的重要组成部分，其防
水工程显得尤为重要。
而刚性防水方案中的抗渗砼技术，正是一种常用且有效的地下室防水施工方案。
本文将详细介绍地下室刚性防水施工方案中抗渗砼的具体应用和施工步骤。
二、材料准备
在进行地下室刚性防水施工前，需要准备以下材料： - 高质量防水砂浆 - 防水
砼 - 抗渗添加剂 - 抗渗砼施工工具（如搅拌机、抹灰刀等）
三、施工步骤
1. 地基处理
在进行地下室刚性防水施工前，首先需对地基进行处理，确保地基平整、牢固，排除地基内的水分。
2. 防水砼浇筑
将预制好的防水砼装入搅拌机中，按照比例加入适量的抗渗添加剂，进行搅拌。
再将搅拌好的防水砼均匀浇入地下室的防水层，在浇筑过程中要确保防水砼的密实性和均匀性。
3. 抗渗处理
在防水砼浇筑完成后，对地下室的表面进行抗渗处理。
使用高质量防水砂浆进
行抹灰，覆盖整个地下室表面，确保防水层更加坚固耐用。
4. 后续维护
施工完成后，需要对地下室的防水层进行定期检查和维护。
如有裂缝或损坏，
要及时修复，确保地下室的防水效果持久稳定。
四、总结
地下室刚性防水施工方案中的抗渗砼技术，是一种有效可靠的防水施工方案。
通过对材料准备、施工步骤等方面的详细介绍，希望可以为地下室防水工程的施工提供参考和指导。
在实际施工中，需要严格按照施工步骤进行操作，确保地下室的防水效果达到预期效果。
以上是关于地下室刚性防水施工方案（抗渗砼）的相关介绍，希望对读者有所帮助。

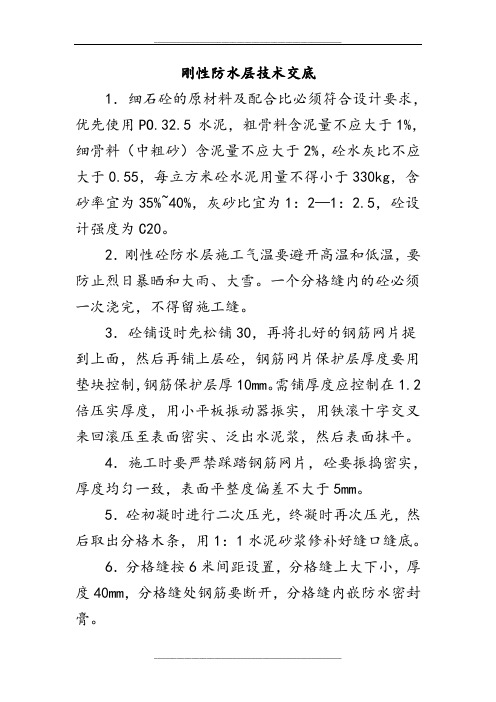

刚性防水层技术交底
1．细石砼的原材料及配合比必须符合设计要求，优先使用PO.32.5 水泥，粗骨料含泥量不应大于1%，细骨料（中粗砂）含泥量不应大于2% ，砼水灰比不应大于0.55，每立方米砼水泥用量不得小于330kg，含砂率宜为35%~40%，灰砂比宜为1：2—1：2.5，砼设计强度为C20。
2．刚性砼防水层施工气温要避开高温和低温，要防止烈日暴晒和大雨、大雪。
一个分格缝内的砼必须一次浇完，不得留施工缝。
3．砼铺设时先松铺30，再将扎好的钢筋网片提到上面，然后再铺上层砼，钢筋网片保护层厚度要用垫块控制，钢筋保护层厚10mm。
需铺厚度应控制在1.2倍压实厚度，用小平板振动器振实，用铁滚十字交叉来回滚压至表面密实、泛出水泥浆，然后表面抹平。
4．施工时要严禁踩踏钢筋网片，砼要振捣密实，厚度均匀一致，表面平整度偏差不大于5mm。
5．砼初凝时进行二次压光，终凝时再次压光，然后取出分格木条，用1：1水泥砂浆修补好缝口缝底。
6．分格缝按6米间距设置，分格缝上大下小，厚度40mm，分格缝处钢筋要断开，分格缝内嵌防水密封膏。
7．砼终凝后应随即覆盖塑料薄膜洒水连续养护七天以上，砼强度达到1.2 Mpa后方可上人行走。
8．刚性砼防水层表面平整，不得有裂缝、起壳、起砂、空鼓等缺陷。
9．对于女儿墙根部、水落口等细部处理应符合现行屋面工程质量验收规范（GB50207—2002）
10．刚性砼防水层施工完成后做24小时蓄水或淋水试验，屋面应无积水、渗漏现象，蓄水或淋水试验由现场监理、业主验收。
南通四建锦
绣年华项目部
2006年5月28日。
一、防水层防水第五层（水泥砂浆，厚1mm），当防水层在迎水面时，则需在第四层水泥砂浆抹压两遍后，用毛刷均匀涂刷水泥浆一道，随第四层一并压光。
注意1：每层宜连续施工，各层抹面严禁撒干水泥。
注意2：防水层的施工缝必须留阶梯坡形槎，其接槎的层次要分明(见图5-11)。
不允许水泥砂浆和水泥砂浆搭接，而应先在阶梯坡形接槎处均匀涂刷水泥浆一层，以保证接槎处不透水，然后依照层次操作顺序层层搭接。
接槎位置需离开阴阳角200mm。
阴阳角均应做成圆弧或钝角，圆弧半径一般阳角为10mm，阴角为50mm。
② 防水层的养护对于地上防水部分应浇水养护，地下潮湿部位不必浇水养护。
2.掺防水剂水泥砂浆防水层施工掺防水剂的水泥砂浆：又称防水砂浆，是在水泥砂浆中掺入占水泥重量的3%～5%各种防水剂配制而成，常用的防水剂有氯化物金属盐类防水剂和金属皂类防水剂(见图5-12)。
⑴ 防水砂浆的种类根据所采用的防水剂不同，可分为不同的类型。
如采用氯化物金属盐类防水剂所配制的防水砂浆称为氯化铁防水砂浆；采用金属皂类防水剂配制的防水砂浆称为金属皂类防水砂浆等。
氯化铁防水砂浆是目前几种常用的外加剂砂浆中抗渗性最好的一种，早期具有相当高的抗渗能力。
⑵ 防水砂浆的施工防水层施工时的环境温度为5～35℃，必须在结构变形或沉降趋于稳定后进行。
为抵抗裂缝，可在防水层内增设金属网片。
① 抹压法施工先在基层涂刷一层1:0.4的水泥浆(重量比)，随后分层铺抹防水砂浆，每层厚度为5～10mm，总厚度不小于20mm。
每层应抹压密实，待下一层养护凝固后再铺抹上一层。
② 扫浆法施工先在基层薄涂一层防水净浆，随后分层铺刷防水砂浆，第一层防水砂浆经养护凝固后铺刷第二层，每层厚度为10mm，相邻两层防水砂浆铺刷方向互相垂相，最后将防水砂浆表面扫出条纹。
③ 氯化铁防水砂浆施工先在基层涂刷一层防水净浆，然后抹底层防水砂浆，其厚12mm分两遍抹压，第一遍砂浆阴干3.卷材防水层施工卷材防水层：是由防水卷材和沥青胶结材料胶合而成的一种多层防水层，属柔性防水。
地下室刚性防水(4厚TPO改性沥青防水卷材)施工方案方法1. 简介本文档旨在介绍地下室刚性防水施工方案方法，主要使用4厚TPO改性沥青防水卷材。
下面将详细说明施工步骤和要点。
2. 施工步骤1. 地面处理：首先，确保地下室地面干燥、平整、无明显凹凸及裂缝。
清理地面的灰尘和碎屑，并修复任何存在的损坏。
2. 基层处理：在地面上涂刷底层胶黏剂，确保胶黏剂均匀覆盖整个地面。
然后将4厚TPO改性沥青防水卷材铺设在胶黏剂上，使用热风枪加热并压平边缘。
3. 拼接处理：沿着防水卷材的长度方向，将相邻卷材之间的接缝处涂刷胶黏剂，并用压板将接缝处压紧。
4. 穿透处理：对于穿孔处，如管道、墙角等，需要先涂刷底层胶黏剂，然后将防水卷材修剪到合适尺寸，并用胶黏剂将其固定在穿孔处。
5. 边缘处理：对于防水卷材的边缘，需要固定金属边条或胶带以增加其抗拉强度和防水效果。
6. 防水层保护：在完成防水卷材施工后，应及时对防水层进行保护，避免外界因素对其造成破坏。
3. 施工要点- 施工前应仔细检查地下室地面的平整度和干燥度，确保基层质量符合要求。
- 施工过程中，严格按照施工步骤进行，确保每一步都做到位。
- 涂刷胶黏剂和加热防水卷材时要注意安全，避免产生火源。
- 接缝处的处理要仔细、牢固，确保防水效果。
- 穿透处的处理要准确，避免损坏防水层。
- 边缘处理要严密，确保整个防水系统的可靠性。
- 防水层施工完毕后要及时进行保护，避免划伤或其他损坏。
4. 结论本文档概述了地下室刚性防水(4厚TPO改性沥青防水卷材)的施工方案方法。
在施工过程中，需要注意施工步骤和要点，确保防水效果和施工质量。
为了安全和保护防水层，请遵循相应的安全操作规程。
地下刚性复合防水施工方案概述地下刚性复合防水施工方案是一种常用于地下室、地下车库、地下通道等地下空间的防水工程方案。
通过采用特殊的材料和工艺，能够有效防止地下水渗透和渗漏，保证地下空间的干燥和安全。
本文将详细介绍地下刚性复合防水施工方案的步骤和要点。
施工步骤地下刚性复合防水施工方案的施工步骤如下：1.准备工作在施工前，首先需要对施工现场进行认真的准备工作。
包括清理施工区域、测量施工面积、查找并处理已有的破损和裂缝等。
2.基层处理为了保证防水施工效果，需要在基层进行处理。
首先，检查基层是否平整，如果存在凹凸不平的情况，应进行修补和找平。
其次，如果基层有裂缝，可以采用填缝剂填充，确保基层表面平整。
3.防水材料的选择地下刚性复合防水施工方案需要使用防水材料。
一般情况下，建议选用聚氨酯、环氧树脂等高强度材料作为主要防水层材料。
此外，需要配合使用防水胶、防水卷材等材料，以提高整体的防水效果。
4.涂刷防水材料在基层处理完成后，可以开始涂刷防水材料。
首先，需要将防水材料按照规定的比例调和均匀。
然后，使用专用的涂刷工具均匀涂刷在基层表面上。
涂刷时要注意涂刷的厚度，保证整个施工面积都有足够的防水层。
5.复合施工在防水材料涂刷完成后，需要进行复合施工。
复合施工可以增加防水层的厚度和稳定性，提高防水效果。
复合施工可以采用两种方式：一种是在防水层未干透前，将防水卷材铺设在防水层上；另一种是在防水层干透后，再进行一遍防水材料的涂刷。
6.防水层检测施工完成后，需要对防水层进行检测。
可以使用水压试验进行检测，将压力水注入防水层中，观察一段时间内防水层是否有渗漏现象。
如果出现渗漏，需要及时找出问题并进行修补。
施工要点在地下刚性复合防水施工过程中，需要注意以下要点：1.施工条件施工时需要确保环境温度适宜，通风良好。
同时，施工现场需要保持干燥，避免雨水、灰尘等污染物进入施工区域。
2.施工厚度防水层的厚度是保证防水效果的重要因素之一。
地下防水工程施工方案(按新图调整)一、前言地下防水工程是建筑工程中非常重要的一环，其施工方案的合理性直接影响着工程的质量和持久性。
本文将针对地下防水工程的施工方案进行详细讨论和规划。
二、工程概况地下防水工程涉及到地下室、地下车库、地下通道等地下建筑结构，主要任务是保证这些地下空间不受地下水的侵扰，预防水损。
三、施工原理地下防水工程主要通过设置防水层来防止地下水渗透。
一般采用防水材料和防水工艺相结合的方式，以达到防水效果。
四、施工步骤1.地下防水工程施工前的准备工作：–对工程现场进行清理整理，确保施工区域安全无障碍。
–针对地下结构进行详细检查，确认施工范围及工作要求。
2.防水材料准备及处理：–对防水材料进行认真检查，确保质量合格。
–根据施工需要，对防水材料进行预处理，提高施工效率。
3.防水层施工：–采用合适的施工工艺，按照设计图纸要求进行施工。
–对防水层进行质量监控，确保施工质量达标。
4.施工验收及保养：–完成防水工程后，对施工质量进行检验验收。
–制定合理的防水工程保养方案，延长防水层的使用寿命。
五、施工注意事项1.施工过程中要注意人员安全，做好施工现场防护工作。
2.对防水材料的存储和使用要符合规范，避免影响防水效果。
3.施工过程中应及时处理突发情况，确保施工进度正常。
六、结语地下防水工程在建筑工程中起着至关重要的作用，通过本文的施工方案，我们可以更好地保障地下建筑结构的防水效果，确保工程质量和安全。
希望施工人员能够严格按照方案要求进行施工，做好防水工程的质量保障工作。
平原财富中心防水专项施工方案河南汉轩防水科技有限公司二00七年一月目录1.编制依据 (1)2.工程概况 (1)3.施工组织及职责分工 (2)4.施工准备 (2)5.施工方法 (3)6.质量标准及质量保证 (13)7.地下工程防水瑕疵处理 (20)1编制依据表1-编制依据2工程概况2.1总体概况表2.1-工程总体概况2.2地下防水设计表2.2-地下防水设计3施工组织及职责分工图3-施工组织及职责分工图4施工准备4.1技术准备项目主任工程师组织项目部技术、质量、生产人员熟悉图纸，认真学习掌握施工图的内容、要求和特点，熟悉各部位防水做法。
专业分包人员组织施工单位、监理单位、建设单位、搅拌站熟悉FS102材料特性，掌握FS102的掺量，搅拌站应严格按照专业分包单位出具的技术交底执行，依据试配单，出具合理的混凝土配合比，并依据外加剂掺量，制定合理添加措施，确保材料添加准确。
4.2机具准备胶鞋、手套、水泵、水桶、临时搅拌桶、靠尺、钢卷尺、线坠、托板、喷水器、扫帚、小锤、墨斗、灭火器、手推车、振捣器、溜槽、串桶、铁板、铁锹、吊斗，计算器、磅秤等。
4.3材料准备4.3.1FS102密实型防水混凝土4.3.1.1FS102密实型防水混凝土施工配合比应通过试验确定、抗渗等级应比设计要求提高0.2MPa。
4.3.1.2宜使用普通硅酸盐水泥、硅酸盐水泥，其它种类水泥应通过试验确定；在受侵蚀性介质作用时，应按介质的性质选用相应的水泥品种。
4.3.1.3不得使用过期或受潮结块的水泥，并不得将不同品种或强度等级的水泥混合使用。
4.3.1.4 FS102密实型防水混凝土选用矿物掺合料时应符合国家及行业的相关规定。
4.3.1.5宜选用坚固耐久、粒形良好的洁净石子；最大粒径不宜大于40mm，泵送时其最大粒径不应大于输送管径的1/4；吸水率不应大于1.5%；不得使用碱活性骨料。
4.3.1.6砂宜选用坚硬、抗风化性强、洁净的中粗砂，不宜使用海砂。
中铁·青岛博览城1号地块03-1公寓及配套项目地下刚性（复合）防水技术施工方案编制人：审核人：审批人：项目名称：编制日期：目录1.编制依据 (3)2.工程概况 (3)2.1总体概况 (3)2.2地下防水设计 (3)3.施工组织及职责分工 (4)4.施工准备 (4)4.1技术准备 (4)4.2机具准备 (4)4.3材料准备 (5)4.4现场准备 (5)5.施工方法 (6)5.1工艺流程 (6)5.2技术要点 (6)5.3后浇带施工 (8)5.4底板防水 (9)5.5细部做法 (9)5.6振捣 (12)5.7养护 (13)6.质量标准及质量保证 (14)6.1一般规定 (14)6.2防水混凝土 (16)6.3施工缝 (17)6.4后浇带 (19)6.5穿墙管 (19)6.6埋设件 (20)6.7施工缝 (21)6.8质量保证措施 (22)7地下工程防水瑕疵处理 (22)8安全、消防及文明施工 (24)1.编制依据2.工程概况2.1总体概况由青岛中西海岸投资发展有限公司投资建设，青岛北洋建筑设计有限公司设计的中铁青岛世界博览城1号地块03-1公寓项目（施工）位于中铁青岛博览城的核心区1#地块，处于明富大道与滨海大道交汇处北侧。
地下室为车库。
其中酒店式公寓为剪力墙结构，商业为框架结构。
根据建设单位2016年12月27日设计变更通知单的工求，本工程地下室防水做法采用刚性防水，具体如下：底板及车库侧墙均为二级防水，采用FS102密实型防水混凝土，电气、制冷换热设备房间的底板、侧墙为一级防水，采用FS101密实型防水混凝土。
2.2地下防水设计3.施工组织及职责分工4.施工准备4.1技术准备项目工程师组织项目部技术、质量、生产人员熟悉图纸，认真学习掌握施工图的内容、要求和特点，熟悉各部位防水做法。
总包单位人员组织施工单位、监理单位、建设单位、搅拌站熟悉FS102材料特性，掌握FS102的掺量，搅拌站应严格按照专业分包单位出具的技术交底执行，依据试配单，出具合理的混凝土配合比，并依据外加剂掺量，制定合理添加措施，确保材料添加准确。
4.2机具准备胶鞋、手套、水泵、水桶、临时搅拌桶、靠尺、钢卷尺、线坠、托板、喷水器、扫帚、小锤、墨斗、灭火器、手推车、振捣器、溜槽、串桶、铁板、铁锹、吊斗，计算器、磅秤等。
4.3材料准备（1）FS102密实型防水混凝土FS102密实型防水混凝土施工配合比应通过试验确定，抗渗等级应比设计要求提高0.2MPa。
宜使用普通硅酸盐水泥、硅酸盐水泥，其它种类水泥应通过试验确定；在受侵蚀性介质作用时，应按介质的性质选用相应的水泥品种。
不得使用过期或受潮结块的水泥，并不得将不同品种或强度等级的水泥混合使用。
FS102密实型防水混凝土选用矿物掺合料时应符合国家及行业的相关规定。
宜选用坚固耐久、粒形良好的洁净石子，最大粒径不宜大于40mm；泵送时其最大粒径不应大于输送管径的1/4；吸水率不应大于1.5%；不得使用碱活性骨料。
砂宜选用坚硬、抗风化性强、洁净的中粗砂，不宜使用海砂。
砂、石其他要求应符合《混凝土用砂、石检测方法》JGJ52的规定。
拌制FS102密实型防水混凝土所用的水，应符合《混凝土用水标准》JGJ63的规定。
FS102密实型防水混凝土可根据工程需要掺入减水剂、引气剂等外加剂，其品种和掺量应经试验确定，所用外加剂的技术性能应符合国家及行业现行有关标准的质量要求。
FS102密实型防水混凝土中各类材料的总碱量（Na2O当量）不得大于3kg/m³；氯离子含量不应超过胶凝材料总量的0.1%。
4.4现场准备上道工序验收合格后，方可进行防水施工。
FS102密实型防水混凝土在施工前应做好降排水工作，不宜在有积水的环境中浇筑混凝土。
FS102密实型防水混凝土结构内部设置的各种钢筋或绑扎铁丝，不得接触模板。
固定模板用的螺栓必须穿过混凝土结构时，可采用工具式螺栓或螺栓加堵头，螺栓上应加焊方形止水环。
特别应注意管道或预埋件穿过处是否已做好防水处理。
木模板提前浇水湿润，并将落在模板内的杂物清理干净。
5.施工方法5.1工艺流程5.1.1基础底板防水清理基层→钢筋工程施工→埋设止水带（钢板）→模板工程施工→浇筑FS102密实型防水混凝土底板→底板混凝土养护5.1.2地下室外墙防水FS102密实型防水混凝土外墙浇筑→养护→清理外墙面及修补→回填土5.1.3地下室顶板防水FS102密实型防水混凝土顶板浇筑→养护→其他防水措施→回填土5.2技术要点5.2.1FS102混凝土自防水（1)地下防水施工前，施工单位应进行图纸会审，掌握工程主体及细部构造的防水技术要求。
对于地下工程的变形缝、施工缝、后浇带、穿墙管(盒)、预埋件、预留通道接头等细部构造，应注意加强防水措施，保证施工后无隐患。
(2）FS102密实型防水混凝土采用预拌混凝土时，入泵坍落度宜控制在120～160mm，坍落度每小时损失值不应大于20mm，坍落度总损失值不应大于40mm。
（3）FS102密实型防水混凝土拌合物在运输后如出现离析，必须进行二次搅拌。
当坍落度损失后不能满足施工要求时，应加入采用FS102稀释液配置的原水灰比的水泥浆或二次掺加同品种减水剂进行搅拌，严禁直接加水。
（4）振动棒应按浇筑层进行振捣。
振动棒应垂直于混凝土表面，使其自然沉入混凝土中；振动棒的前端应插入前一次浇筑层，插入深度不应小于50mm；混凝土振捣时间以表面出现浮浆为准；振动棒应上下抽动均匀振捣，混凝土表面已平坦无明显塌陷、有水泥浆出现、不再冒气泡时拔出振动棒结束振捣。
每一振捣点的振捣延续时间，应避免过振产生离析。
（5）同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝前将上一层混凝土浇筑完毕。
（6）水平施工缝浇筑FS102密实型防水混凝土前，应将其表面浮浆和杂物清除，然后铺设水泥素浆或涂刷混凝土界面处理剂，再铺10～30mm厚的1：1的水泥砂浆，并及时浇筑FS102密实型防水混凝土。
（7）垂直施工缝浇筑FS102密实型防水混凝土前，应将其表面清理干净，再涂刷水泥素浆或混凝土界面处理剂，并及时浇筑FS102密实型防水混凝土。
（8）外墙上水平施工缝选用的遇水膨胀止水条（胶）应具有缓膨胀性能，7d 的净膨胀率不宜大于最终膨胀率的60%，最终膨胀率宜大于220%。
采用中埋式止水带或预埋注浆管时，应确保位置准确、固定牢靠。
垂直施工缝二次浇筑混凝土时均设置止水钢板。
（9） FS102密实型防水混凝土终凝后应立即进行养护，养护时间不宜少于14d，大体积混凝土养护时间应根据技术方案确定。
（10）FS102密实型防水混凝土结构内部设置的各种钢筋或绑扎铁丝，不得接触模板。
固定模板用的螺栓必须穿过混凝土结构时，可采用工具式螺栓或螺栓加堵头，螺栓上应加焊方形止水环。
拆模后应将留下的凹槽用水泥砂浆封堵抹平。
（图）1—模板；2—FS102密实型防水混凝土；3—止水环；4—工具式螺栓；5—固定模板用螺栓；6—水泥砂浆（11)试验要求：抗渗混凝土试块制作数量应满足规范规定，同一混凝土强度等级、抗渗等级及配合比，生产工艺基本相同，每单位工程不得少于2组试块，每组六个试块；连续浇筑混凝土每500m³留置一组抗渗试件，不足500m³取样不得少于一组。
且每项工程不得少于2组，留置抗渗试件的同时需留置抗压强度试件，并应取自同一盘混凝土拌合物中，取样方法同普通混凝土，试块应在浇筑地点制作。
5.3后浇带施工5.3.1后浇带应在其两侧混凝土龄期达到42d后再施工，沉降后浇带的浇筑应在结构封顶14d后进行；5.3.2后浇带的接缝处理依据技术规程5.2.1.7、5.2.1.8条，并应符合国家现行规范中相关规定；5.3.3后浇带混凝土施工前，后浇带部位和外贴式止水带应予以保护，严防落入杂物和损伤外贴式止水带；5.3.4后浇带采用的FS102密实型防水混凝土，FS102混凝土防水密实剂掺量可提高到胶凝材料质量的0.25%，其强度等级可比两侧混凝土高一个等级。
5.3.5后浇带混凝土应一次浇筑，不得留设施工缝；混凝土浇筑后应及时养护，养护时间不得少于28d。
5.4底板防水底板施工后浇带防水构造底板沉降后浇带防水构造5.4.1基层处理：浇筑FS102密实型防水混凝土前，应清除模板内以及垫层上的杂物。
表面干燥的地基土、垫层、木模板应浇水湿润，现场温度高于35℃时宜对金属模板进行浇水降温，但不得留有积水。
5.4.2 FS102密实型防水混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间，满足不了规定的，应临时设置施工缝，继续浇筑混凝土时应按施工缝要求进行处理。
5.5细部做法地漏口、管根部、桩头等节点处应涂刷柔性密封材料进行密封处理，涂刷厚度不宜低于2mm。
5.5.1变形缝（1）变形缝应满足密封防水、适应变形、施工方便、检修容易等要求。
混凝土结构的厚度不宜小于300mm。
采用FS101、FS102地下刚性（复合）防水技术应少设或不设伸缩变形缝。
用于沉降的变形缝其最大允许沉降差值不应大于30mm。
当计算沉降差值大于30 mm时，应在设计时采取措施。
变形缝宽度宜为20～30mm。
（2）变形缝的防水措施可根据开挖方法、防水等级等，具体做法可按照《地下工程防水技术规范》GB50108-2008中相关做法。
变形缝所用材料应符合国际及行业的有关规定。
中埋式止水带施工应符合下列规定：止水带埋设位置应准确，其中间空心圆环应与变形缝中心线重合；止水带应固定，顶、底板内止水带应成盆状安设；中埋式止水带先施工一侧混凝土时，其端模应支撑牢固，并应严防漏浆;止水带接缝宜为一处，应设在边墙较高位置上，不得设在结构转角处，接头宜采用热压焊接；中埋止水带在转弯处应做成圆弧形，（钢边）橡胶止水带的转角半径不应小于200mm，转角半径应随止水带的宽度增大而相应加大。
安设于结构内侧的可卸式止水带施工时应符合下列规定：所需配件一次配齐；转角处应做成45°折角，并应增加紧固件的数量。
变形缝与施工缝均用外贴式止水带（中埋式）时，其相交部位宜采用十字配件。
变形缝用外贴式止水带的转角部位宜采用直角配件。
（3）密封材料嵌填施工时，应符合下列规定：缝内两侧基面应平整干净、干燥，并应刷涂与密封材料相容的基层处理剂；嵌缝底部应设置背衬材料；嵌填应密实连续、饱满，并应粘结牢固。
在缝表面黏贴卷材或涂刷涂料前，应在缝上设置隔离层。
卷材、涂料的施工应符合相关国家及行业规定。
（图）金属止水带变形缝防水构造5.5.2穿墙管（1）穿墙管（盒）应在浇筑混凝土前预埋。
穿墙管与内墙角、凹凸部位的距离应大于250mm。
结构变形或管道收缩量较小时，穿墙管可采用主管直接埋入混凝土内的固定式防水法，主管应加焊止水环或环绕遇水膨胀止`水圈，并应在迎水面预留凹槽，槽内应采用密封材料嵌填密实。
