14 路由原理 静态路由配置精

静态路由配置原理静态路由配置是一种网络路由技术，用于在网络设备之间传递数据包。

它是通过手动配置路由器上的路由表来实现的，与动态路由协议不同，静态路由不会自动学习网络拓扑变化。

静态路由配置的原理是在每个路由器上手动配置路由表项，将目的网络地址和下一跳地址关联起来。

当一个路由器收到一个数据包时，它会查找自己的路由表，根据目的地址查找下一跳地址，并将数据包发送到该下一跳地址。

这个过程是基于预先配置的路由表进行的，而不涉及动态更新。

在静态路由配置中，一条路由表项包含目的网络地址和下一跳地址的映射关系。

目的网络地址指的是数据包要到达的目标网络的范围，下一跳地址是数据包将被发送到的下一个路由器的地址。

通过配置多条路由表项，可以构建一个完整的路由表，使数据包能够正确地转发到目标网络。

静态路由配置的主要优点是简单和可靠。

由于路由表是手动配置的，所以网络管理员可以精确地控制数据包的路径选择。

此外，静态路由不会产生网络协议交换的开销，因为路由器不需要与其他路由器交换路由信息。

这使得静态路由在小型网络或者对网络拓扑稳定的大型网络中非常适用。

然而，静态路由配置也有一些限制。

首先，静态路由不具备动态适应网络拓扑变化的能力。

当网络拓扑发生变化时，如新增或删除一条链路，静态路由无法自动更新路由表，需要管理员手动更新配置。

其次，静态路由配置相对繁琐，特别是在大型网络中，需要手动配置大量的路由表项，维护成本较高。

另外，当网络规模扩大时，静态路由可能无法满足高效转发数据包的需求，因为它只能根据目的网络地址进行路由选择，而不能根据实时网络流量情况来决策最佳路径。

总之，静态路由配置是一种简单可靠的网络路由技术，适用于小型网络或对网络拓扑稳定的大型网络。

但在面对复杂的网络环境，或需要动态适应网络拓扑变化的情况下，静态路由可能不是最佳选择。

静态路由的基本原理静态路由是计算机网络中常用的一种路由选择方式。

它是通过手动配置网络管理员指定的路由表来实现数据包的转发。

本文将详细介绍静态路由的基本原理。

一、什么是静态路由静态路由是一种手动配置的路由选择方式，它不依赖于任何动态路由协议，而是通过手动设置网络管理员指定的路由表来确定数据包的转发路径。

在静态路由中，网络管理员需要手动配置每个节点上的路由器，将目标网络与对应的下一跳地址关联起来。

二、静态路由表静态路由表是存储在每个节点上的一个表格，其中包含了目标网络和对应的下一跳地址。

当一个数据包到达某个节点时，该节点会根据数据包中目标网络地址，在静态路由表中查找匹配项，并将数据包发送到对应的下一跳地址。

静态路由表通常具有如下几个字段：1. 目标网络：表示需要转发到哪个目标网络。

2. 子网掩码：用于和目标网络地址进行按位与操作，以确定子网内部和子网之间的范围。

3. 下一跳地址：表示数据包要发送到哪个节点才能到达目标网络。

4. 出接口：表示数据包从哪个接口发送出去。

静态路由表可以通过命令行界面或者路由器配置界面进行手动配置。

网络管理员需要根据网络拓扑和需求，逐个节点地设置静态路由表中的目标网络和对应的下一跳地址。

三、静态路由的转发过程当一个数据包到达某个节点时，该节点会根据数据包的目标网络地址，在静态路由表中查找匹配项，并将数据包发送到对应的下一跳地址。

下面是静态路由的转发过程：1. 数据包到达节点A。

2. 节点A检查数据包的目标网络地址。

3. 节点A在静态路由表中查找匹配项。

4. 如果找到匹配项，则将数据包发送到对应的下一跳地址，并更新数据包的源MAC地址和目标MAC地址。

5. 如果未找到匹配项，则丢弃该数据包或者将其发送到默认网关。

四、静态路由的优缺点静态路由具有以下优点：1. 配置简单：相比动态路由协议，静态路由不需要运行任何协议，只需要手动配置每个节点上的路由器即可。

2. 安全性高：静态路由不会向外部发送任何信息，因此不容易受到攻击。

静态路由的配置方法和过程静态路由是一种简单且灵活的路由配置方式，它由网络管理员手动配置，以指定网络数据包的转发路径。

相比动态路由，静态路由不会自动更新路由表，需要管理员手动更新和维护。

静态路由配置的过程相对简单，本文将详细介绍。

一、静态路由的基本概念在介绍静态路由的配置方法之前，首先需要了解一些基本的概念。

1. 路由器（Router）：用于连接不同网络的设备，它根据目标IP地址选择最佳的转发路径，实现网络之间的通信。

2. 路由表（Routing Table）：用于存储路由器的转发策略，包括目标子网地址、下一跳的IP地址等信息。

3. 目标子网（Destination Subnet）：表示要传送数据包的目标网络，通常用子网地址表示。

4. 下一跳（Next Hop）：表示将数据包转发到的下一个路由器的IP地址，也可以是直连子网的出接口。

5. 接口（Interface）：指路由器连接到子网的物理端口，不同接口之间相互隔离。

二、静态路由的配置方法静态路由的配置需要在路由器上进行，具体的步骤如下。

1. 登录路由器首先，需要通过终端或者远程登录方式登录到要配置静态路由的路由器，一般使用SSH、Telnet等协议进行登录。

2. 进入全局配置模式成功登录后，可以进一步进入全局配置模式，输入命令"configure terminal"或"conf t"，并按下回车键。

3. 配置路由在全局配置模式下，可以使用"ip route"命令来配置静态路由。

该命令的基本语法如下：ip route {目标子网地址} {子网掩码} {下一跳的IP地址或出接口}其中，"目标子网地址"表示要传输的数据包的目标网络，"子网掩码"用于指定目标子网的范围，"下一跳的IP地址或出接口"表示下一跳路由器的IP地址或直连子网的出接口。

静态路由原理
静态路由是网络中常用的一种路由方式，它是由网络管理员手动配置的一组路由规则，用于指定包括目标网络地址和下一跳路由器地址等信息，以决定数据包的传输路径。

静态路由的原理是通过将路由规则配置到路由器的路由表中，使其具备根据目标地址选择下一跳路由器的能力。

当一台路由器接收到数据包时，它会根据数据包的目标地址与路由表中的路由规则进行匹配，从而确定下一跳路由器。

该路由器会将数据包转发给下一跳路由器，直到数据包到达目标网络。

静态路由的配置相对简单，不需要动态路由协议的参与。

管理员只需要手动输入路由规则，并配置好对应的下一跳路由器地址即可。

当网络拓扑发生变化时，需要手动更新路由表，以反映最新的网络情况。

然而，静态路由也存在一些缺点。

首先，它需要管理员手动维护路由规则和路由表，对大型网络来说，工作量较大且容易出错。

其次，静态路由不能适应网络拓扑变化的情况，当网络发生改变时，需要手动修改路由配置，这会导致网络中断或数据包传输出现问题。

综上所述，静态路由是一种简单有效的路由方式，适用于较小、较简单的网络环境。

它可以通过手动配置路由规则和路由表，实现数据包的转发和网络连通性的维护。

然而，在大型网络中，动态路由协议更常用，因为它可以自动适应网络拓扑的变化，并确保网络的稳定和高效运行。

静态路由的原理静态路由是一种静态配置的路由方式，即管理员手动配置路由表，将目的IP地址和相应的出接口进行绑定，用于确定数据包从源主机到目的主机的传输路径。

静态路由是网络管理员手动配置的，它不受网络拓扑的变化影响，也不会自动发现新的路由器或网络，需要手动修改和更新。

在小型网络中，静态路由的管理相对容易，但对于大型网络来说，由于路由器数量众多，网络拓扑复杂，静态路由的管理工作就显得非常繁琐。

静态路由的工作原理如下：1. 路由表的构建：在每台路由器上都需要手动添加路由表条目。

一般情况下，路由表会包括目的IP地址、子网掩码、下一跳地址、出接口等信息。

目的IP地址是指数据包要到达的最终目的地的IP地址，子网掩码是用来判断目的IP地址属于哪个网络的，下一跳地址是指数据包在传输过程中下一跳要到达的地址，出接口是指数据包从路由器出发的接口。

2. 数据包的处理：当数据包离开源主机后，会通过本地网络的默认网关（一般是本地路由器）转发到下一跳路由器。

路由器根据路由表查找下一跳地址，并将数据包传送到相应的出接口，由出接口转发到下一跳路由器。

3. 路由选择：每台路由器根据路由表中的信息，根据目的IP地址来判断下一跳地址和出接口。

静态路由的路由选择策略一般是根据目的IP地址和子网掩码进行匹配，相符的路由表条目就会被选中。

如果没有匹配的路由表条目，可能会选择默认路由，即将数据包发送到默认网关。

4. 更新路由表：由于网络拓扑可能发生变化，管理员需要手动更新路由表以确保数据包能够正确传输。

当出现网络拓扑变化时，管理员需要添加、删除或修改路由表中的相应条目，以保证数据包能够按照新的路径进行传输。

静态路由的优缺点如下：优点：1. 网络连接稳定：静态路由不会随着网络拓扑的变化而改变，所以其稳定性较高，适用于网络拓扑变化较少的情况。

2. 计算复杂度低：静态路由不需要进行动态路由计算，因此计算复杂度较低，资源消耗较小。

3. 安全性高：静态路由的配置是由管理员手动进行的，不容易受到黑客攻击或恶意篡改。

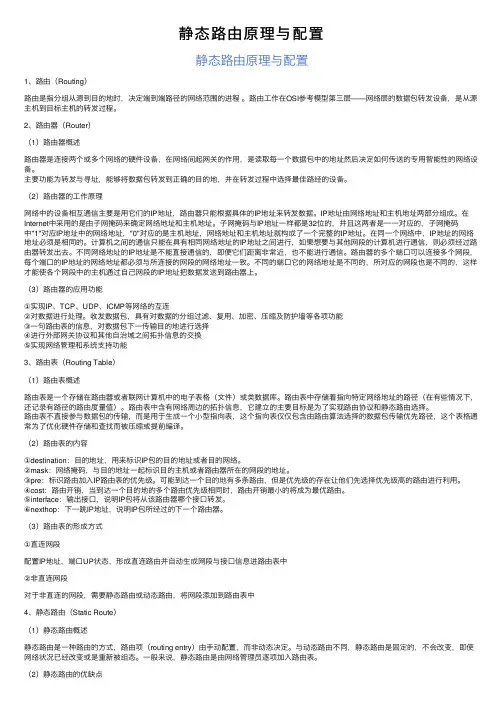

静态路由原理与配置静态路由原理与配置1、路由（Routing）路由是指分组从源到⽬的地时，决定端到端路径的⽹络范围的进程。

路由⼯作在OSI参考模型第三层——⽹络层的数据包转发设备，是从源主机到⽬标主机的转发过程。

2、路由器（Router）（1）路由器概述路由器是连接两个或多个⽹络的硬件设备，在⽹络间起⽹关的作⽤，是读取每⼀个数据包中的地址然后决定如何传送的专⽤智能性的⽹络设备。

主要功能为转发与寻址，能够将数据包转发到正确的⽬的地，并在转发过程中选择最佳路经的设备。

（2）路由器的⼯作原理⽹络中的设备相互通信主要是⽤它们的IP地址，路由器只能根据具体的IP地址来转发数据。

IP地址由⽹络地址和主机地址两部分组成。

在Internet中采⽤的是由⼦⽹掩码来确定⽹络地址和主机地址。

⼦⽹掩码与IP地址⼀样都是32位的，并且这两者是⼀⼀对应的，⼦⽹掩码中"1"对应IP地址中的⽹络地址，"0"对应的是主机地址，⽹络地址和主机地址就构成了⼀个完整的IP地址。

在同⼀个⽹络中，IP地址的⽹络地址必须是相同的。

计算机之间的通信只能在具有相同⽹络地址的IP地址之间进⾏，如果想要与其他⽹段的计算机进⾏通信，则必须经过路由器转发出去。

不同⽹络地址的IP地址是不能直接通信的，即便它们距离⾮常近，也不能进⾏通信。

路由器的多个端⼝可以连接多个⽹段，每个端⼝的IP地址的⽹络地址都必须与所连接的⽹段的⽹络地址⼀致。

不同的端⼝它的⽹络地址是不同的，所对应的⽹段也是不同的，这样才能使各个⽹段中的主机通过⾃⼰⽹段的IP地址把数据发送到路由器上。

（3）路由器的应⽤功能①实现IP、TCP、UDP、ICMP等⽹络的互连②对数据进⾏处理。

收发数据包，具有对数据的分组过滤、复⽤、加密、压缩及防护墙等各项功能③⼀句路由表的信息，对数据包下⼀传输⽬的地进⾏选择④进⾏外部⽹关协议和其他⾃治域之间拓扑信息的交换⑤实现⽹络管理和系统⽀持功能3、路由表（Routing Table）（1）路由表概述路由表是⼀个存储在路由器或者联⽹计算机中的电⼦表格（⽂件）或类数据库。

静态路由的配置：需要配置静态路由的是指想要到达的非直连网段，就是隔着一个网段。

例如：两个路由器，一共4的接口，A----B----C----D。

则，A处于10.10.20.1 B处于10.10.30.1，C和B一根线直连，必须是同一网段，处于10.10.30.3.、D处于10.10.40.1若A要与D通信，这就需要静态路由的配置，因为，AD之间不是直连的.配置如下：ip router 目的IP + 子网掩码+ 途中进过的直接连接的转接IP(不是本路由，与下一个路由器的直连接口所处网段)（下一跳）如A-->D ip router 10.10.40.0 255.255.255.0 10.10.30.3（D的IP + C（转接路由（下一跳））的IP）当有多个路由时，直接与PC机相连的路由的静态路由配置，要涵括想要到达的所有非直连网段（下一跳都是与下一个路由器的直连接口所处网段）如图：PC0(10.10.10.10)要与PC1(10.10.40.10)通信。

经过三个路由器，Router1的两个接口：A：10.10.10.1/24 B:10.10.20.1/24Router2的两个接口：C：10.10.20.3/24 D:10.10.30.1/24Router3的两个接口：E：10.10.30.3/24 F:10.10.40.1/24所以，在router1中要配的静态路由如下Ip router 10.10.40.0 255.255.255.0 10.10.20.3Ip router 10.10.30.0 255.255.255.0 10.10.20.3在router2中Ip router 10.10.40.0 255.255.255.0 10.10.30.3Ip router 10.10.10.0 255.255.255.0 10.10.20.1 在router3中Ip router 10.10.10.0 255.255.255.0 10.10.30.1 Ip router 10.10.20.0 255.255.255.0 10.10.30.1。

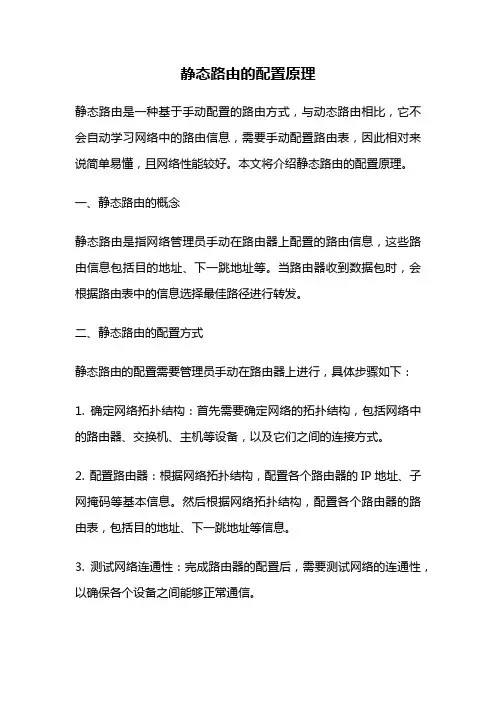

静态路由的配置原理静态路由是一种基于手动配置的路由方式，与动态路由相比，它不会自动学习网络中的路由信息，需要手动配置路由表，因此相对来说简单易懂，且网络性能较好。

本文将介绍静态路由的配置原理。

一、静态路由的概念静态路由是指网络管理员手动在路由器上配置的路由信息，这些路由信息包括目的地址、下一跳地址等。

当路由器收到数据包时，会根据路由表中的信息选择最佳路径进行转发。

二、静态路由的配置方式静态路由的配置需要管理员手动在路由器上进行，具体步骤如下：1. 确定网络拓扑结构：首先需要确定网络的拓扑结构，包括网络中的路由器、交换机、主机等设备，以及它们之间的连接方式。

2. 配置路由器：根据网络拓扑结构，配置各个路由器的IP地址、子网掩码等基本信息。

然后根据网络拓扑结构，配置各个路由器的路由表，包括目的地址、下一跳地址等信息。

3. 测试网络连通性：完成路由器的配置后，需要测试网络的连通性，以确保各个设备之间能够正常通信。

三、静态路由的优缺点静态路由有以下优点：1. 简单易懂：静态路由的配置比较简单，管理员只需要手动配置路由表即可。

2. 网络性能好：由于静态路由不需要学习网络中的路由信息，因此网络性能较好。

3. 安全性高：由于静态路由不会自动更新路由表，因此攻击者无法通过发送虚假路由信息来破坏网络。

静态路由也有以下缺点：1. 无法应对网络拓扑变化：由于静态路由的路由表需要手动配置，因此无法应对网络拓扑变化，需要管理员手动更新路由表。

2. 配置繁琐：在大型复杂的网络中，手动配置静态路由的工作量比较大，容易出现错误。

3. 不适合动态网络：静态路由不适合应对动态网络，因为它无法自动学习网络中的路由信息。

四、静态路由和动态路由的比较静态路由和动态路由是两种不同的路由方式，它们各自具有优缺点。

下面对它们进行比较。

1. 配置方式：静态路由需要手动配置路由表，而动态路由可以自动学习网络中的路由信息。

2. 网络性能：由于静态路由不需要学习网络中的路由信息，因此网络性能较好。

一、数据转发过程中路由器的工作原理1. 路由器的工作原理：（1）解封装：此处解封装的前提是目的mac地址是自己才能解封装（2）根据目的ip查路由表转发数据。

查看路由表的命令：[Huawei]display ip routing-table2. 此处分两种情况：情况1：如果目的ip在路由表中，则会把数据转发到相应的出接口情况2：如果目的ip不在路由表中，则把数据丢了就可以了3. 静态路由和动态路由的区别：4. 路由的优先级4.1. 路由优先级出现原因一台路由器上可以同时运行多个路由协议。

不同的路由协议都有自己的标准来衡量路由的好坏，并且每个路由协议都把自己认为是最好的路由送到路由表中。

这样到达一个同样的目的地址，可能由多条分别由不同路由选择协议学习来的不同的路由。

虽然每个路由选择协议都有自己的度量值，但是不同协议间的度量值含义不同，也没有可比性。

路由器必须选择其中一个路由协议计算出来的最佳路径作为转发路径加入到路由表中。

路由的优先级是一个正整数，范围0~255，有它指定路由协议的优先级。

4.2. 各路由协议的优先级4.3. 路由优先级赋值原则直连路由具有最高优先级。

人工设置的路由条目优先级高于动态学习到的路由条目。

度量值算法复杂的路由协议优先级高于度量值算法简单的路由协议。

二、搭建拓扑图拓扑图如下：三、实验过程：1、主机IP和网关：PC2：10.1.2.1 网关：10.1.2.254 PC3：10.1.3.1 网关：10.1.3.2542、配置路由器的接口ip地址：路由器R1：<Huawei>sys[Huawei][Huawei]interface g0/0/2[Huawei- GigabitEthernet0/0/2]ip address 10.1.1.254 24[Huawei- GigabitEthernet0/0/2]interface g0/0/1[Huawei- GigabitEthernet0/0/1]ip address 10.1.2.254 24[Huawei- GigabitEthernet0/0/1]interface g0/0/0[Huawei- GigabitEthernet0/0/0]ip address 12.1.1.1 24路由器R2：<Huawei>sys[Huawei]interface g0/0/1[Huawei- GigabitEthernet 0/0/1]ip address 12.1.1.2 24[Huawei- GigabitEthernet 0/0/1]interface g0/0/0[Huawei- GigabitEthernet 0/0/0]ip address 10.1.3.254 243、测试一下R1、R2直连路由的连通性：4、直连路由可以ping通的基础后，建立静态路由（Static）静态配置：[Huawei]ip route-static 目的网段掩码出接口下一跳注意：下一跳地址：如果是以太网链路，g或者e开头的，出接口和下一跳地址必须加；如果是s开头的串行线，可以不指定下一跳。

静态路由配置原理知识点汇总静态路由配置是网络中路由表的一种配置方式，它是手动配置的，不依赖于动态路由协议（如OSPF、BGP等）来学习和更新路由信息。

下面是关于静态路由配置的一些重要知识点：1. 路由的基本概念：路由是指网络中数据包从源主机到目标主机的传输路径。

路由器是网络中用来转发数据包的设备，它通过路由表来确定数据包的下一跳。

2. 路由表：路由器中的路由表包含了一系列条目，每个条目指示了目标网络的IP地址、下一跳的IP地址、出接口等信息。

路由器根据路由表中的条目来决定将数据包发送到哪个接口，并通过该接口转发数据包。

3. 静态路由的配置：静态路由是手动配置的路由，通过管理员手动添加到路由器的路由表中。

静态路由配置可以基于目标IP地址、网络地址、接口等来指定目标网络和下一跳。

4. 默认路由：默认路由是一种特殊的静态路由，它用于指示当路由表中没有匹配的目标网络时，将数据包发送到一个默认的下一跳。

默认路由通常用于将未知目标网络的数据包转发到默认的出口。

5. 路由的优先级：如果路由表中存在多个匹配目标网络的路由条目，路由器根据路由的优先级来选择最佳路由。

路由的优先级通常由管理员配置，可以基于跃点数（跳数）、接口状态、带宽等因素进行判断。

6. 静态路由的优点和缺点：静态路由的优点是简单、可靠、安全，适用于小型网络和固定网络拓扑。

缺点是需要手动配置和维护，不适用于大规模网络或网络拓扑经常变动的情况。

7. 动态路由与静态路由的比较：动态路由是通过路由协议自动学习和更新路由信息的，适用于大规模网络和动态变化的网络拓扑。

相比之下，静态路由需要手动配置，适用于小型网络和稳定的网络拓扑。

了解静态路由配置原理可以帮助管理员更好地理解和配置网络中的路由器，同时也能够为网络故障排查和性能优化提供一定的参考和指导。

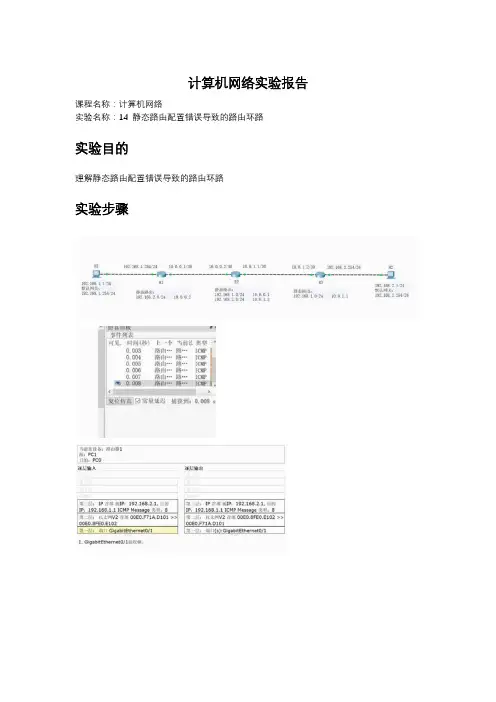

计算机网络实验报告
课程名称：计算机网络
实验名称：14 静态路由配置错误导致的路由环路
实验目的
理解静态路由配置错误导致的路由环路
实验步骤
实验总结和体会
一、静态路由配置其实就是指人工去配置路由表
人工配置简单，开销小，但是因为网络状态是不断变化的（例如有时候某个路由器会断开连接等等），所以有局限性
小规模网络会使用
二、使用静态路由配置会发生路由环路的错误
路由环路就是指IP数据报在路由里面转圈，始终找不到目的地址。

原因：
配置错误，例如路由表中下一跳地址写错了
聚合了不存在的网络而导致路由环路：在我们配置路由时其实可以配置聚合路由，聚合路由可以理解为一个“子网”，但是呢，这个子网中会包括了实际没有的目的地址。

网络故障而导致路由环路：例如有路由器一端有一条网线坏了。

直连路由和静态路由的配置的原理
直连路由和静态路由的配置原理如下：
1.直连路由是指本地设备与目标设备在同一个局域网内，或者通过本地设备可
以访问到目标设备的路由。

在这种情况下，设备会自动学习直连路由，不需要手动配置。

直连路由的配置原理是，当本地设备启动时，它会扫描本地网络，并自动发现与本地设备直接相连的其他设备。

一旦发现其他设备，本地设备就会在路由表中添加相应的路由条目，以便能够直接访问这些设备。

2.静态路由是指手动配置的路由信息，需要在本地设备的路由表中添加具体的
路由条目。

这些路由条目可以是固定的，也可以是根据网络拓扑结构的变化而变化的。

静态路由的配置原理是，管理员通过命令行界面或图形界面手动添加路由条目，指定数据包到达目标设备的路径和下一跳地址。

当本地设备收到数据包时，它会根据路由表中的静态路由信息将数据包转发到指定的下一跳地址，直到达到目标设备。

直连路由和静态路由的配置原理都是基于路由表的管理和控制。

直连路由是自动学习的，而静态路由则需要管理员手动配置。

通过合理配置直连路由和静态路由，可以保证网络中数据包的正确转发和通信。

静态路由配置实验原理静态路由是一种网络通信协议，它允许管理员手动配置路由器来定义网络中每个节点的路径。

静态路由配置实验是一个非常常见的实验，它使学生们通过手动配置网络路由器来理解和掌握静态路由的原理、实现和应用。

在这篇文章中，我们将介绍静态路由的原理和配置方法，并详细讲解静态路由配置实验的步骤和目的。

静态路由的原理静态路由是通过手动配置路由表来定义网络中每个节点的路径。

当一个数据包从一个节点发送到另一个节点时，路由器根据路由表的规则来决定数据包的下一跳路由器，并将数据包转发到下一跳路由器。

这个过程一直重复，直到数据包到达目的节点。

在静态路由中，路由表是由管理员手动配置的。

每个路由表条目都包含目的网络地址、下一跳路由器和出接口。

当一个数据包到达路由器时，路由器会查找路由表中与目的地址匹配的最长前缀，然后将数据包转发到下一跳路由器。

如果没有匹配的路由表条目，路由器会将数据包丢弃。

静态路由的优点是简单、可预测、可控制和可靠。

由于路由表是手动配置的，管理员可以精确地控制数据包的路径和路由器的优先级。

这使得静态路由比动态路由更加可靠，因为它不会受到网络拓扑变化的影响。

静态路由的缺点是不灵活和不适用于大型网络。

由于路由表是手动配置的，静态路由不适用于大型和复杂的网络，因为管理员需要手动维护路由表。

此外，静态路由不具备自适应性，因此无法适应网络拓扑的变化。

静态路由的配置方法静态路由的配置方法很简单，只需要手动编辑路由表即可。

路由表可以通过命令行界面或web界面进行配置。

以下是通过命令行界面配置静态路由的步骤：1. 进入路由器的命令行界面2. 输入路由表配置命令，例如“ip route 192.168.1.0255.255.255.0 10.0.0.2”3. 配置完成后，保存并退出路由器的命令行界面在上述命令中，“192.168.1.0”是目的网络地址，“255.255.255.0”是子网掩码，“10.0.0.2”是下一跳路由器的IP地址。

路由器静态路由配置路由器静态路由配置1、简介路由器作为网络中转设备，可通过静态路由配置进行数据包的转发。

静态路由是一种手动配置的路由方式，管理员需要手动指定数据包应该经过哪些路径进行转发。

本文将介绍如何配置静态路由以实现网络间的通信。

2、准备工作在开始配置静态路由之前，请确保以下条件已满足：- 网络拓扑结构已规划，了解各个子网的IP地质和网关地质；- 已连接到路由器的网络设备正常运行。

3、登录路由器管理界面通过浏览器访问路由器的管理IP地质，输入正确的用户名和密码登录路由器管理界面。

4、查看当前路由表在路由器管理界面上，找到路由表相关设置，查看当前路由表。

注意记录下已存在的路由信息，以便后续添加新的静态路由。

5、添加静态路由在路由器管理界面的路由表设置页面上，找到添加静态路由的选项。

根据网络拓扑结构和需求，依次添加每个子网的静态路由。

对于每个静态路由，需要填写以下信息：- 目的网络：目标子网的网络地质；- 子网掩码：目标子网的子网掩码；- 下一跳地质：数据包应该经过的下一个路由器或网关的IP地质。

6、配置路由优先级对于存在多个静态路由的情况，可以为每个静态路由配置优先级。

优先级决定了路由器在有多个可选路由时选择哪个路由进行数据包转发。

根据实际需求和网络拓扑结构，为每个静态路由设置相应的优先级。

7、验证配置结果添加完所有静态路由后，重新查看路由表，验证静态路由的配置是否生效。

同时，通过发送数据包进行测试，确保网络设备可以正常通过静态路由进行数据包的转发。

8、文档涉及附件本文档无涉及附件。

9、法律名词及注释- 路由器：计算机网络中用于将数据包从源地质转发到目的地质的设备。

- 静态路由：由管理员手动配置的路由方式，需要手动指定数据包的转发路径。

- IP地质：Internet协议地质，用于标识网络中的设备。

- 网关地质：网络中连接两个网络的设备的地质。

静态路由的原理
静态路由是一种网络路由的配置方法，通过手动设置路由表中的路由条目来确定数据包的传输路径。

它的原理主要有以下几个步骤：
1. 路由器启动时，会初始化路由表，包含本地接口及其地址，以及直接连接的其他网络的路由信息。

2. 网络管理员手动添加其他网络的路由信息到路由表中，包括目标网络的网络地址和下一跳地址。

下一跳地址是指将数据包转发到目标网络的下一个路由器的地址。

3. 当路由器接收到一个数据包时，会检查数据包的目标IP地址，并在路由表中查找匹配的路由条目。

4. 路由器使用最长前缀匹配的方法来确定数据包的最佳路径。

它会比较目标IP地址与路由表中的目标网络地址的前缀长度，并选择最长匹配的路由条目。

5. 如果找到匹配的路由条目，路由器会将数据包根据路由条目中的下一跳地址转发到相应的网络接口。

6. 如果没有找到匹配的路由条目，路由器会丢弃该数据包或转发到默认路由。

静态路由的主要特点是配置简单，对网络资源的需求较少，且路由表不会频繁变化。

但同时，静态路由需要手动配置每个网
络的路由信息，对网络规模较大或拓扑结构变动频繁的网络来说，维护和管理静态路由会变得困难。

静态路由配置原理一、引言静态路由是计算机网络中常用的路由配置方式之一，它通过手动配置网络设备上的路由表来实现数据包的转发。

本文将介绍静态路由配置的原理和基本步骤。

二、静态路由配置原理在计算机网络中，路由器是负责转发数据包的网络设备。

而路由表是路由器上存储的用于确定数据包转发路径的信息表。

静态路由配置就是通过手动配置路由表中的静态路由条目，来指定数据包的转发路径。

静态路由配置的原理如下：1. 配置静态路由表：管理员通过命令行界面或图形界面等方式进入路由器的配置模式，然后手动添加静态路由表项。

每个静态路由表项包括目的网络地址、下一跳地址和出接口等信息。

2. 匹配目的网络地址：当路由器收到一个数据包时，会根据数据包的目的IP地址去匹配静态路由表中的路由表项。

路由器会按照路由表项的优先级进行匹配，选择最匹配的路由表项。

3. 确定下一跳地址：一旦找到匹配的路由表项，路由器就会根据该表项中的下一跳地址来确定数据包的下一跳路由器。

下一跳路由器可以是直接相连的路由器，也可以是经过其他中间路由器转发的。

4. 转发数据包：路由器根据下一跳地址选择出接口，将数据包发送到指定的下一跳路由器。

如果下一跳路由器与当前路由器直接相连，则数据包会直接发送到下一跳路由器；如果下一跳路由器与当前路由器之间还有其他中间路由器，则数据包会依次经过这些中间路由器的转发。

三、静态路由配置步骤静态路由配置的步骤如下：1. 进入路由器配置模式：使用管理员权限登录路由器，并进入路由器的配置模式。

2. 添加静态路由表项：使用特定的命令或图形界面工具，手动添加静态路由表项。

每个路由表项包括目的网络地址、下一跳地址和出接口等信息。

3. 验证路由表项：查看路由表内容，确保静态路由表项已成功添加。

4. 测试连通性：使用ping命令等工具，测试网络设备之间的连通性，确保静态路由配置生效。

5. 保存配置：在路由器配置模式下，使用特定的命令将配置保存到非易失性存储器中，以便下次启动时自动加载配置。

静态路由、浮动路由的原理以及如何配置⼀、路由概述路由：从源主机到⽬标主机的转发过程路由器：能够将数据包转发到正确的⽬的地，并在转发过程中选择最佳路径的设备⼆、路由器的⼯作原理根据路由表转发数据三、路由表1、路由表的概念路由表是指路由器中维护的路由条⽬的集合路由器根据路由表做路径选中2、路由表的形成①　直连⽹段（对于直连路由两边配IP地址，就能⾃动⽣成）配置IP地址（例系统视图下，ip add 192.168.1.0 24），端⼝UP状态（undo shutdown），形成直连路由②　⾮直连⽹段对于⾮直连的⽹段，需要静态路由或动态路由，将⽹段添加到路由表中3、路由表的分类静态路由由管理员⼿⼯配置的，是单向的缺乏灵活性静态路由配置命令为：IP route-static ⽬标⽹段下⼀条地址（ip route-static 192.168.1.0 24 192.168.2.1）默认路由当路由器在路由表中找不到⽬标⽹络的路由条⽬时，路由器把请求转发到默认路由接⼝默认路由是⼀种特殊的静态路由默认路由和静态路由的命令格式⼀样，只是把⽬的地ip和⼦⽹掩码改成0.0.0.0和0.0.0.0四、路由器转发数据包的封装过程源⽬地址变化过程：1、PC1到PC2实现通信，源IP是PC1的IP地址：192.168.1.2/24，源MAC地址是PC1的Mac地址：00-11-12-21-11-11，⽬标IP是PC2的IP 地址：192.168.2.2/24，⽬标Mac地址PC1未知，于是需要发送ARP请求到⽹关（PC1与PC2属于不能⽹段，跨⽹段通信需要经过⽹关），路由A会给PC1⼀个ARP回应，PC1会把A的MAC地址（⼆层MAC地址）记录到ARP缓存表中2、封装：PC1将数据封装传给路由器A，路由器A收到之后会拆MAC地址，看IP地址，进⾏寻路，从E1⼝传输3、路由器A的E1⼝开始进⾏数据封装，源IP是PC1的IP地址：192.168.1.2/24，源Mac是接⼝E1的Mac地址：00-11-12-21-33-33，⽬标IP是PC2的IP地址：192.168.2.2/24，⽬标MAC未知（源IP、⽬标IP是不变的，变的是MAC 地址），发送ARP请求表给路由器B的接⼝E1，收到之后给回应，路由器A的接⼝E1会把路由器B的接⼝E1的MAC地址记录到ARP缓存表中4、封装：路由器A将数据封装传给路由器B，路由器B收到之后会拆MAC地址，看IP地址，进⾏寻路，从E0⼝传输5、再次封装，IP地址不变，源MAC地址为00-11-12-21-55-55，⽬标MAC未知，路由B对PC2进⾏ARP请求，收到回应之后将PC2的MAC 地址记录到ARP缓存表6、路由器B将数据封装给PC2，PC2收到数据补充：在⽣活中两个PC之间进⾏通信时，⽬标IP地址对应的MAC地址是⽹关的MAC地址⽽不是对⽅的，因为数据封装时封装的是⽹关的MAC地址五、交换机与路由器对⽐1、路由器⼯作在⽹络层根据“路由表”转发数据路由选择路由转发（⼆次封装MAC地址）2、交换机⼯作在数据链路层根据“MAC地址表”转发数据硬件转发六、静态路由和默认路由的配置[Huawei] dis ip routing-table 查看路由表[Huawei] ip route-static 0.0.0.0 0.0.0.0 192.168.12.1 (0.0.0.0 0.0.0.0代表任何⽹络) 默认路由[Huawei] ip route-static 192.168.10.0 255.255.255.0 192.168.12.1 （可⽤24）静态路由[Huawei] ip route-static 10.1.0.0 16 NULL 0 静态路由⿊洞，特殊的应⽤场景七、浮动路由1、概念当多条链路带宽差异特别⼤的时候，我们让⾼带宽链路成为主链路，低带宽成为备份链路，通过调整静态路由优先级达到链路冗余。

静态路由的工作原理
嘿呀！今天咱们来好好聊聊静态路由的工作原理呢！
首先呢，咱们得知道啥是静态路由哇！哎呀呀，简单来说，静态路由就是网络管理员手动配置在路由器中的路由信息呀！
那它到底是咋工作的呢？这可得好好说道说道啦！1. 当数据包进入路由器的时候呀，路由器就会查看数据包的目标IP 地址呢。

哇塞，这一步很关键哟！2. 然后呢，路由器就会去查找自己的路由表，找一找有没有匹配这个目标IP 地址的路由条目呀！3. 要是找到了匹配的条目，哎呀呀，那就太棒啦！路由器就会按照这个条目中指定的出口或者下一跳地址把数据包转发出去哟！
你说神奇不神奇呀？可是，如果没找到匹配的条目呢？哎呀，这可就麻烦啦！数据包可能就会被丢弃掉哟！
静态路由有啥优点呢？嘿，它配置简单呀，而且稳定性高呢！对于一些小型的网络，或者网络拓扑不怎么变化的情况，用静态路由那可真是太合适啦！
不过呢，它也有缺点哟！比如说，如果网络拓扑发生了变化，就得管理员手动去修改路由表，这可麻烦啦！而且，如果网络规模大起来，配置静态路由那可真是一项巨大的工程呀！
总之呢，静态路由的工作原理虽然看起来不算太复杂，但是在实际的网络环境中，它的作用可不容小觑呀！哇，是不是对静态路由的工作原理有了更清楚的了解啦？。
