图纸会审技巧

图纸会审指南，技巧和要点全在这了！来源：土木工程网图纸会审时常会让一些盆友伤脑筋，要特别细心加耐心，那么，在图纸会审中有哪些技巧，可以让我们提高工作效率呢？一、建施011、设计说明与各层图纸使用材料、做法不符。

各层图纸使用材料、做法与构件详图不符。

2、卫生间、走廊等楼板面降低，梁宽大于墙宽,造成墙脚有梁角。

3、设计墙厚与市场砖规格不符。

基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。

4、隔墙、轻质墙没标明使用材料种类。

5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。

6、女儿墙、卫生间、等隔墙高度没标注。

7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。

8、各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。

9、当设有明沟时,其门口处有否设盖板。

10、图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系,楼梯底、各室内、走廊的标高关系。

11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。

12、梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在,其空间是否足够。

0213、水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。

14、屋面或变化层的楼板在室内厅、房上有否砼梁。

15、门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。

16、门窗的开启方向和出入口有否障碍或矛盾。

17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。

18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。

19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。

20、地下室的入口高度一般应不小于2.2m，最好能达到2.4m。

21、裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。

22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。

会审工程图纸避免犯错的五大技巧会审工程图纸避免犯错的五大技巧作为工程技术人员首先也是最重要的一点就是审查图纸，对审查图纸缺乏重视、图纸看得不好，必然会出现很多返工及材料浪费现象，甚至造成工期的拖延，从而也会给工程技术人员的声誉及日后的管理工作带来不良影响，造成不必要的麻烦。

下面，小编为大家分享会审工程图纸避免犯错的技巧，希望对大家有所帮助!1.审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息;建施平面图、结施平面图上，一般也标有本层标高;梁表中，一般有梁表面标高;基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。

熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致;检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象;当中间层出现露台时，检查露台标高是否比室内低;检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施;最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。

另外还要注意，建施剖面图与结施剖面图的剖面尺寸及标高是否一致。

2.熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼?是商场还是住宅?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定要满足生产的需要，特别是满足设备安装的需要等等。

图纸学习和会审技巧图纸学习与审查是施工技术管理的重要组成部分，把设计图纸变为实际的工程需要做很多工作，搞好图纸学习与审查是一项非常重要的工作，通过图纸学习与审查，可以使设计中的问题大部分在施工前得以解决。

一、在学习图纸时，一定要从以下几点思考1.图样与说明结合看。

要仔细研究设计总说明和每张图纸中的细部说明，注意说明与图面是否一致，说明问题是否清楚、明确，说明中的要求是否在实际施工中切实可行。

2.土建图纸与安装图纸尽量结合看。

虽然土建专业人员对安装图纸不是很了解，但是，土建专业人员也要经常翻翻安装施工图纸。

要对照土建和机、电、管等图纸，核对土建和安装之间有无矛盾；预埋铁件、预留孔洞位置、尺寸和标高是否相符，是否影响施工。

3.图纸与变更相结合。

设计中有许多变更通知单、图纸修改说明等，要将其结合起来看，最好把变更说明部分提前写到图纸上去，以防止施工中遗漏，造成不必要的损失。

这样分层次看图，可以做到有条不紊，较快地掌握整个图纸内容和各项要求，同时也可以发现问题，找出差错，有利于施工的顺利进行。

二、图纸会审的目的工程开工后要对图纸进行会审，图纸会审是由设计、施工、监理单位以及有关部门参加的图纸审查会，其目的主要有2个：1.使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定有效的解决方案。

2.为了解决图纸中存在的问题，减少图纸的差错，使设计达到经济合理、符合实际，以利于施工顺利进行。

图纸会审的程序通常先由设计单位进行交底，内容包括设计意图，生产工艺流程，建筑结构造型，采用的标准和构件，建筑材料的性能要求，对施工程序、方法的建议和要求以及工程质量标准及特殊要求等等。

最后由施工单位（包括建设、监理单位）提出图纸自审中发现的技术差错和图面上的问题。

如工程结构是否经济、合理、实用，对设计图中不合理的地方提出改进建议；各专业图纸各部分尺寸、标高是否一致，结构、设备、水电安装中各种管线安装之间有无矛盾，总图与大样之间有无矛盾等等，设计单位均应一一明确交底和解答。

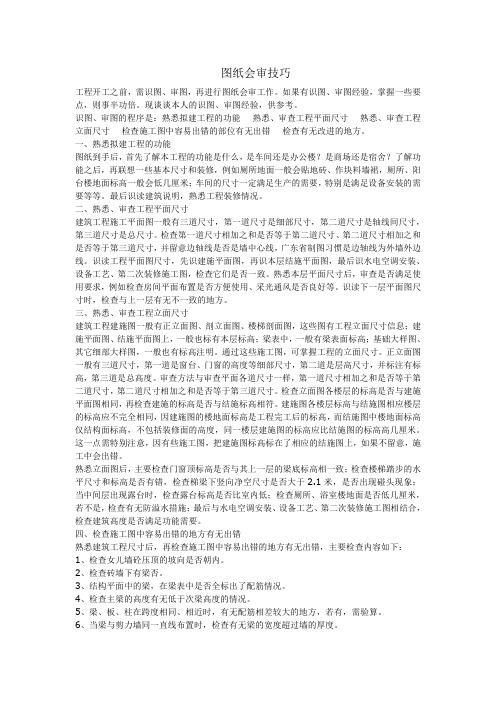

图纸会审技巧工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

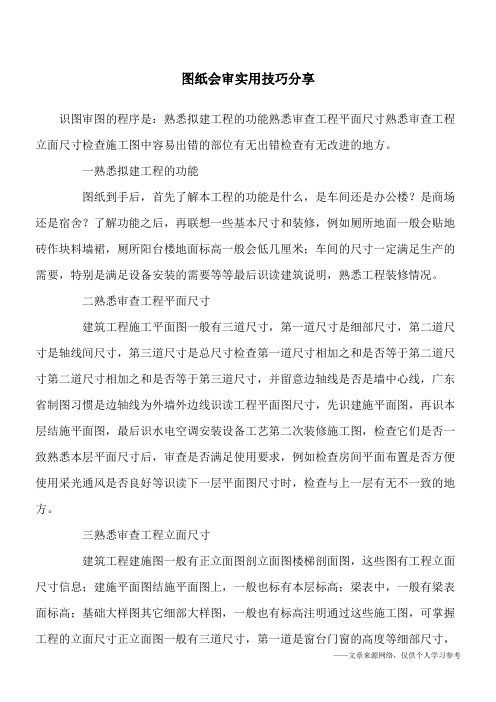

图纸会审实用技巧分享识图审图的程序是：熟悉拟建工程的功能熟悉审查工程平面尺寸熟悉审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一熟悉拟建工程的功能方。

三熟悉审查工程立面尺寸建筑工程建施图一般有正立面图剖立面图楼梯剖面图，这些图有工程立面尺寸信息；建施平面图结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图其它细部大样图，一般也有标高注明通过这些施工图，可掌握工程的立面尺寸正立面图一般有三道尺寸，第一道是窗台门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包2.13结构平面中的梁，在梁表中是否全标出了配筋情况。

4检查主梁的高度有无低于次梁高度的情况。

5梁板柱在跨度相同相近时，有无配筋相差较大的地方，若有，需验算。

6当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。

7当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。

8检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm肋厚。

9检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与450%。

连通的尽量连通。

当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼。

当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：砼施工缝如何留置。

1、对比建施平面图中门窗洞口尺寸与门窗表中的尺寸是否相符；
2、单体首层平面图（风井、排烟井、车道等）与A区地下室首层平面图是否相符；
3、单体楼梯起步位置、走向、标高与A区地下室首层平面图中的是否相符；
4、单体地下室结构图与A区地下室首层以下的平面图标高是否相符；
5、门窗表中的尺寸与门窗表中的大样尺寸是否相符；
6、楼梯建施标高与结构标高是否相对应，楼梯踏步宽度尺寸、踏步高度尺寸与楼层高度尺寸是否相符；楼梯平台板是否需要增加楼梯柱与平台板梁；
7、建施节点大样尺寸、标高、门窗洞口尺寸与平面图、门窗表、立面图中的是否相符；
8、注意建施平面图中的细部点：风井洞口尺寸与位置，风井、烟道顶板面标高，屋面漏水口标高，各种板面标高等；
9、注意结构图筏板、大承台节点大样的尺寸与标高与平面图是否相符；
10、电梯井降低筏板的范围与标高与桩基平面图、节点大样是否相符；
11、单体楼地下室外墙与A区地下室外墙的尺寸与位置是否相符；
12、墙柱平面定位图中的墙体、柱子、暗柱尺寸与墙柱配筋图中的尺寸是否相符；
13、墙柱配筋图中柱子的钢筋数值与配筋大样中的是否相符；
14、高低跨板与梁搭接是否相符；高低跨梁搭接是否相符；
15、梁高与门窗洞口高度尺寸与层高是否相符；
16、结构节点大样尺寸、标高与梁配筋平面图、板配筋平面图中的是否相符；
17、楼梯建施标高与结构标高是否相对应，楼梯柱、楼梯梁、楼梯板尺寸与配筋是否有误；
18、结施节点大样与建施节点大样对比标高、尺寸、构造是否相符；
19、建施砌体与结施梁位对比，砌体与梁位是否相符；
20、建施与结施各细节部位（如风井、烟道等）对比标高、尺寸是否相符；
21、建施与结施层高表中的标高与层高是否有误；。

图纸会审指南，技巧和要点全在这了！一、建施1、设计说明与各层图纸使用材料、做法不符。

各层图纸使用材料、做法与构件详图不符。

2、卫生间、走郎等楼板面降低，梁宽大于墙宽,造成墙脚有梁角。

3、设计墙厚与市场砖规格不符。

基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。

4、隔墙、轻质墙没标明使用材料种类。

5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。

6、女儿墙、卫生间、等隔墙高度没标注。

7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。

8、各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。

9、当设有明沟时,其门口处有否设盖板。

10、图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系,楼梯底、各室内、走廊的标高关系。

11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。

12、梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在,其空间是否足够。

13、水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。

14、屋面或变化层的楼板在室内厅、房上有否砼梁。

15、门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。

16、门窗的开启方向和出入口有否障碍或矛盾。

17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。

18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。

19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。

20、地下室的入口高度一般应不小于2.2m，最好能达到2.4m。

21、裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。

22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。

23、外墙的外围尺寸与外装饰砖的模数能否相符。

二、结施1、柱配筋的主筋排放位置是否明确，梁筋是否太密，影响混凝土石子的进入，多重梁交叉时是否造成超过板厚现象。

图纸会审的主要内容口诀
图纸会审是一种常用的工程质量管理手段，旨在通过对图纸的检查，发现和纠正潜在的问题，确保工程设计的准确性和可行性。

下面是几个常用的图纸会审主要内容的口诀：
1."五看一核实"：即五个方面需要仔细看，包括图样名称、位置、
标注、符号和比例，以及一个核实，即核实设计是否符合工程需求。

2."三定一检查"：即确定图纸使用的标准、规范和技术要求，确定
设计方案、布置方案和结构方案，确定材料规格、型号和数量，以及检查图纸是否符合设计要求。

3."四对一对"：即对比文件资料、对比原则标准、对比规范要求、
对比设计方案，然后再对比图纸设计和实际施工情况。

4."五要一防止"：即要求图纸准确、合理、全面、标准和规范，同
时要防止重复、矛盾、漏洞和错误。

这些口诀可以帮助人们快速记忆图纸会审的主要内容，但实际上，图纸会审的内容和方法需要根据具体情况进行调整和变化，因此需要工程师们根据实际情况进行灵活应用。

再不遗漏‖图纸会审的技巧大全及要点汇总~来源：网络公开平台如有侵权，请联系删除图纸会审是使项目管理人员及施工单位充分了解设计意图和技术要求，明确质量控制的重点和难点，同时解决图纸中存在的问题，以确保工程质量，使项目质量、安全、工期、成本能够得到更好的控制。

良好的图纸会审不仅能够提前避免一些施工中遇到的问题，减轻施工难度，有的甚至还可以帮助施工方在结算中获得有力地位。

而图纸会审一旦错漏，就会给现场施工和结算埋下重大隐患。

一些图纸会审的技巧1.熟悉图纸的要领1.1 先粗后细先看平、立、剖面图对整个工程的概貌有一个轮廓的了解，再看细部做法，核对总尺寸与细部尺寸、位置、标高是否相符，门窗表中的型号、规格、形状、数量是否与结构图相符等。

1.2 先小后大先看小样图，后看大样图，核对在平、立、剖面图中标注的细部做法，与大样图是否相符；所采取的标准图集编号、类型、型号，与设计图纸有无矛盾，索引符号有否漏标之处，大样图是否齐全等。

1.3 先建筑后结构先看建筑图，后看结构图；并把建筑图与结构图互相对照，核对其轴线尺寸、标高是否相符，查对有无遗漏尺寸，有无构造不合理之处。

1.4 先一般后特殊先看一般的部位和要求，后看特殊的部位和要求。

1.5 图纸与说明结合在看图时对照看设计总说明和图中的细部说明，核对图纸和说明有无矛盾，规定是否明确，要求是否可行，做法是否合理等。

1.6 土建与安装结合看土建图时，有针对性地看一些安装图，核对与土建有关的安装图有无矛盾，预埋件、预留洞、槽的位置、尺寸是否一致，了解安装对土建的要求，以便考虑在施工中的协作配合。

1.7 图纸要求与实际情况结合核对图纸有无不切合施工实际之处，如建筑物相对位置、场地标高、地质情况等是否与设计图纸相符；对一些特殊的施工工艺，施工单位能否做到等。

2.做好内部会审工作在参加工程各参建单位共同图纸会审前，监理应先做好内部会审工作。

监理组内部图纸会审由总监理工程师主持，组织各专业监理工程师在一定期限内熟悉图纸，领会设计意图，明确质量要求，各专业监理工程师各自提出图纸中存在的问题，并共同核实、研究、谋取统一意见后，进行整理归类，以便图纸会审时统一提出。

图纸会审快速通过的几个小窍门！！施工图纸是施工和验收的主要依据之一。

今天我们总结了图纸会审的几个小窍门，助您快速通过图纸会审。

1、4个问题提前规避建筑结构图的纠缠不清最常见的问题就是建筑图与结构图不对应，存在建筑、结构图说明相互矛盾或不清晰现象；轴线位置不对应；框架结构建筑梁柱尺寸不一致，砖混结构墙厚不一致等问题。

审核时，应先看建筑，再看结构，重点核对标高轴号等信息，从不同角度进行比对。

图纸说明也应重点审核，严禁复制其他图纸敷衍了事。

细部位置不合理宏观的总图往往没什么错误，可一到细部做法就常有麻烦事儿，有时门窗做法不详细，开启方向弄反；材料取用不详、用量不详等问题；图纸说明与规范存在不符；节点设计不合理等。

指导施工细部构造做法的图纸，必须确保施工单位拿到图纸就可以直接开工，图纸应细致到位。

对于细部构造能否采用图集通用做法，一般来说是可以的，但一定不能盲目，采用图集做法时一定要核查该做法与图纸乃至整体工程是否协调。

专业管线交叉出问题常见问题为水电暖等各专业管线“打架”，在室内外均有出现，室外还存在工程管线“打架”问题，这个问题应尽量在设计阶段进行避免，各专业在设计时加强沟通，多方审核，杜绝图纸已经完成，施工时发现管线“打架”，避免因此导致变更，避免浪费工期、增加成本。

预留洞、预埋件错漏常见预留洞、预埋件出现错漏，导致后期对结构进行拆改，造成不必要的开支。

2、基础校对要做好梁配筋图校对（1）有无遗漏配筋。

注意悬挑梁、短跨梁底筋、连续梁支座面筋。

（2）通长面筋与支座面筋是否有矛盾。

（3）箍筋肢数是否正确，一般小于350mm用2肢，350~600mm用4肢，650~800mm用6肢等。

（4）梁筋支座锚入长度是否足够。

（5）梁底筋面积是否小于面筋的一半。

（6）所有梁配筋需查对计算书，特别注意框支梁、悬挑梁、大跨梁。

（7）集中标注时检查大跨段、悬挑段配筋是否足够。

（8）变标高处面筋不能连通，是否有大样表示。
