图纸会审技巧

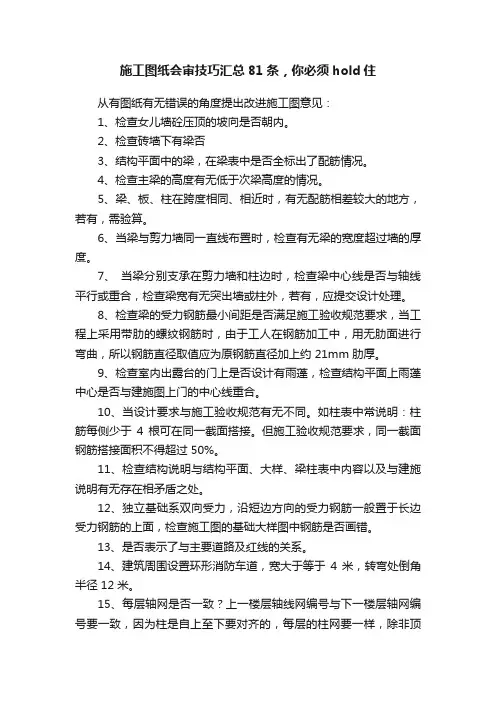

施工图纸会审技巧汇总81条，你必须hold住从有图纸有无错误的角度提出改进施工图意见：1、检查女儿墙砼压顶的坡向是否朝内。

2、检查砖墙下有梁否3、结构平面中的梁，在梁表中是否全标出了配筋情况。

4、检查主梁的高度有无低于次梁高度的情况。

5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。

6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。

7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。

8、检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约 21mm 肋厚。

9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合。

10、当设计要求与施工验收规范有无不同。

如柱表中常说明：柱筋每侧少于4 根可在同一截面搭接。

但施工验收规范要求，同一截面钢筋搭接面积不得超过 50%。

11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。

12、独立基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。

13、是否表示了与主要道路及红线的关系。

14、建筑周围设置环形消防车道，宽大于等于4 米，转弯处倒角半径 12 米。

15、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的，每层的柱网要一样，除非顶层有抽柱的情况。

16、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时，查看建筑和结构降板高度是否一致。

17、柱外皮是否与走道处外皮齐平？以保证走道疏散宽度。

18、卫生间等有水房间的地面是否有地漏？19、各层平面要有楼面标高，休息平台要有标高。

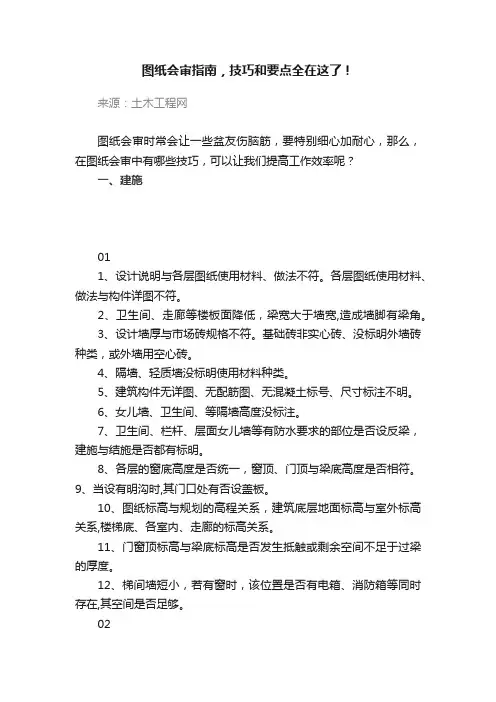

图纸会审指南，技巧和要点全在这了！来源：土木工程网图纸会审时常会让一些盆友伤脑筋，要特别细心加耐心，那么，在图纸会审中有哪些技巧，可以让我们提高工作效率呢？一、建施011、设计说明与各层图纸使用材料、做法不符。

各层图纸使用材料、做法与构件详图不符。

2、卫生间、走廊等楼板面降低，梁宽大于墙宽,造成墙脚有梁角。

3、设计墙厚与市场砖规格不符。

基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。

4、隔墙、轻质墙没标明使用材料种类。

5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。

6、女儿墙、卫生间、等隔墙高度没标注。

7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。

8、各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。

9、当设有明沟时,其门口处有否设盖板。

10、图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系,楼梯底、各室内、走廊的标高关系。

11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。

12、梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在,其空间是否足够。

0213、水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。

14、屋面或变化层的楼板在室内厅、房上有否砼梁。

15、门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。

16、门窗的开启方向和出入口有否障碍或矛盾。

17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。

18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。

19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。

20、地下室的入口高度一般应不小于2.2m，最好能达到2.4m。

21、裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。

22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。

图纸会审技巧工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

会审工程图纸避免犯错的五大技巧会审工程图纸避免犯错的五大技巧作为工程技术人员首先也是最重要的一点就是审查图纸，对审查图纸缺乏重视、图纸看得不好，必然会出现很多返工及材料浪费现象，甚至造成工期的拖延，从而也会给工程技术人员的声誉及日后的管理工作带来不良影响，造成不必要的麻烦。

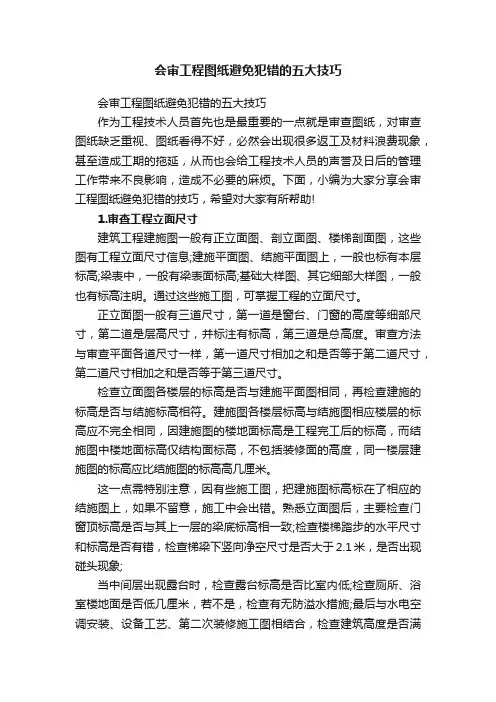

下面，小编为大家分享会审工程图纸避免犯错的技巧，希望对大家有所帮助!1.审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息;建施平面图、结施平面图上，一般也标有本层标高;梁表中，一般有梁表面标高;基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。

熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致;检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象;当中间层出现露台时，检查露台标高是否比室内低;检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施;最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。

另外还要注意，建施剖面图与结施剖面图的剖面尺寸及标高是否一致。

2.熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼?是商场还是住宅?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定要满足生产的需要，特别是满足设备安装的需要等等。

图纸会审技巧工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

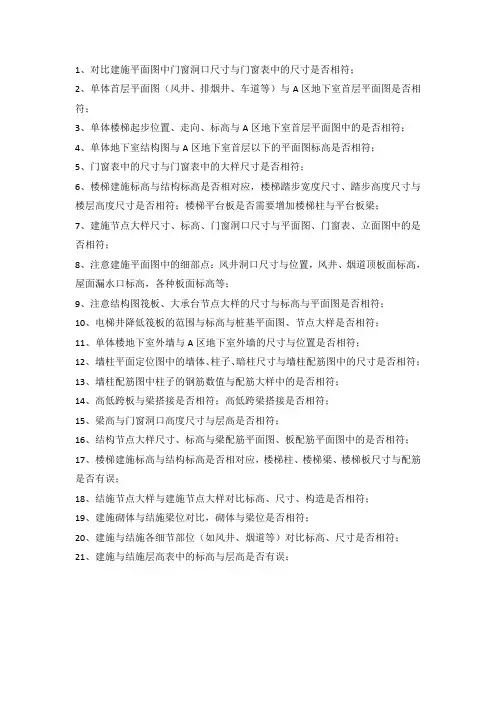

1、对比建施平面图中门窗洞口尺寸与门窗表中的尺寸是否相符；
2、单体首层平面图（风井、排烟井、车道等）与A区地下室首层平面图是否相符；
3、单体楼梯起步位置、走向、标高与A区地下室首层平面图中的是否相符；
4、单体地下室结构图与A区地下室首层以下的平面图标高是否相符；
5、门窗表中的尺寸与门窗表中的大样尺寸是否相符；
6、楼梯建施标高与结构标高是否相对应，楼梯踏步宽度尺寸、踏步高度尺寸与楼层高度尺寸是否相符；楼梯平台板是否需要增加楼梯柱与平台板梁；
7、建施节点大样尺寸、标高、门窗洞口尺寸与平面图、门窗表、立面图中的是否相符；
8、注意建施平面图中的细部点：风井洞口尺寸与位置，风井、烟道顶板面标高，屋面漏水口标高，各种板面标高等；
9、注意结构图筏板、大承台节点大样的尺寸与标高与平面图是否相符；
10、电梯井降低筏板的范围与标高与桩基平面图、节点大样是否相符；
11、单体楼地下室外墙与A区地下室外墙的尺寸与位置是否相符；
12、墙柱平面定位图中的墙体、柱子、暗柱尺寸与墙柱配筋图中的尺寸是否相符；
13、墙柱配筋图中柱子的钢筋数值与配筋大样中的是否相符；
14、高低跨板与梁搭接是否相符；高低跨梁搭接是否相符；
15、梁高与门窗洞口高度尺寸与层高是否相符；
16、结构节点大样尺寸、标高与梁配筋平面图、板配筋平面图中的是否相符；
17、楼梯建施标高与结构标高是否相对应，楼梯柱、楼梯梁、楼梯板尺寸与配筋是否有误；
18、结施节点大样与建施节点大样对比标高、尺寸、构造是否相符；
19、建施砌体与结施梁位对比，砌体与梁位是否相符；
20、建施与结施各细节部位（如风井、烟道等）对比标高、尺寸是否相符；
21、建施与结施层高表中的标高与层高是否有误；。

图纸会审的主要内容口诀
图纸会审是一种常用的工程质量管理手段，旨在通过对图纸的检查，发现和纠正潜在的问题，确保工程设计的准确性和可行性。

下面是几个常用的图纸会审主要内容的口诀：
1."五看一核实"：即五个方面需要仔细看，包括图样名称、位置、
标注、符号和比例，以及一个核实，即核实设计是否符合工程需求。

2."三定一检查"：即确定图纸使用的标准、规范和技术要求，确定
设计方案、布置方案和结构方案，确定材料规格、型号和数量，以及检查图纸是否符合设计要求。

3."四对一对"：即对比文件资料、对比原则标准、对比规范要求、
对比设计方案，然后再对比图纸设计和实际施工情况。

4."五要一防止"：即要求图纸准确、合理、全面、标准和规范，同
时要防止重复、矛盾、漏洞和错误。

这些口诀可以帮助人们快速记忆图纸会审的主要内容，但实际上，图纸会审的内容和方法需要根据具体情况进行调整和变化，因此需要工程师们根据实际情况进行灵活应用。

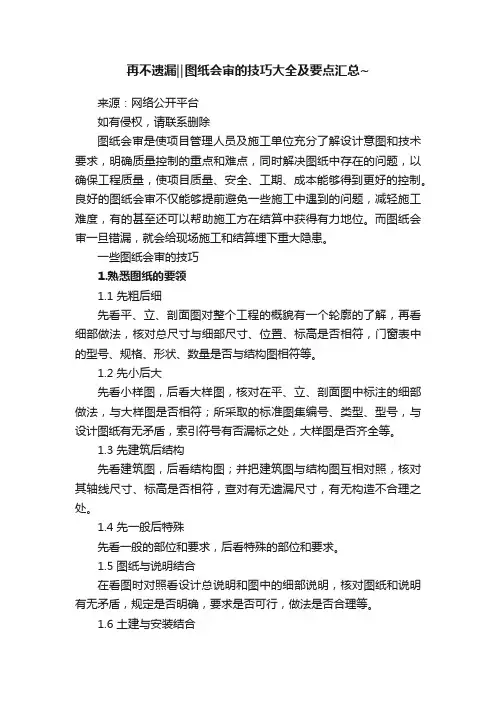

再不遗漏‖图纸会审的技巧大全及要点汇总~来源：网络公开平台如有侵权，请联系删除图纸会审是使项目管理人员及施工单位充分了解设计意图和技术要求，明确质量控制的重点和难点，同时解决图纸中存在的问题，以确保工程质量，使项目质量、安全、工期、成本能够得到更好的控制。

良好的图纸会审不仅能够提前避免一些施工中遇到的问题，减轻施工难度，有的甚至还可以帮助施工方在结算中获得有力地位。

而图纸会审一旦错漏，就会给现场施工和结算埋下重大隐患。

一些图纸会审的技巧1.熟悉图纸的要领1.1 先粗后细先看平、立、剖面图对整个工程的概貌有一个轮廓的了解，再看细部做法，核对总尺寸与细部尺寸、位置、标高是否相符，门窗表中的型号、规格、形状、数量是否与结构图相符等。

1.2 先小后大先看小样图，后看大样图，核对在平、立、剖面图中标注的细部做法，与大样图是否相符；所采取的标准图集编号、类型、型号，与设计图纸有无矛盾，索引符号有否漏标之处，大样图是否齐全等。

1.3 先建筑后结构先看建筑图，后看结构图；并把建筑图与结构图互相对照，核对其轴线尺寸、标高是否相符，查对有无遗漏尺寸，有无构造不合理之处。

1.4 先一般后特殊先看一般的部位和要求，后看特殊的部位和要求。

1.5 图纸与说明结合在看图时对照看设计总说明和图中的细部说明，核对图纸和说明有无矛盾，规定是否明确，要求是否可行，做法是否合理等。

1.6 土建与安装结合看土建图时，有针对性地看一些安装图，核对与土建有关的安装图有无矛盾，预埋件、预留洞、槽的位置、尺寸是否一致，了解安装对土建的要求，以便考虑在施工中的协作配合。

1.7 图纸要求与实际情况结合核对图纸有无不切合施工实际之处，如建筑物相对位置、场地标高、地质情况等是否与设计图纸相符；对一些特殊的施工工艺，施工单位能否做到等。

2.做好内部会审工作在参加工程各参建单位共同图纸会审前，监理应先做好内部会审工作。

监理组内部图纸会审由总监理工程师主持，组织各专业监理工程师在一定期限内熟悉图纸，领会设计意图，明确质量要求，各专业监理工程师各自提出图纸中存在的问题，并共同核实、研究、谋取统一意见后，进行整理归类，以便图纸会审时统一提出。

施工图纸会审要点在建筑工程中，施工图纸会审是一个至关重要的环节。

它是在施工前，由建设单位组织，设计、监理、施工等相关单位共同参与，对施工图纸进行全面细致的审查，以确保图纸的准确性、完整性和可操作性，避免在施工过程中出现不必要的错误和变更，从而保证工程的质量、进度和成本控制。

下面将详细介绍施工图纸会审的要点。

一、建筑专业1、总平面图（1）检查建筑物的定位坐标、标高是否准确，与周边建筑物、道路、管线等的关系是否合理，有无相互影响。

（2）核实场地的竖向设计是否合理，排水坡度、排水方向是否符合要求，有无积水区域。

（3）查看消防车道、消防登高面的设置是否符合规范要求，是否满足消防车的通行和操作。

2、平面图（1）检查房间的布局是否合理，功能是否满足使用要求，房间的面积、尺寸是否符合规范标准。

（2）核实门窗的位置、尺寸、开启方向是否正确，与家具布置是否冲突。

（3）查看楼梯、电梯的位置、数量、尺寸是否符合规范要求，疏散通道是否畅通。

3、立面图（1）检查立面造型是否美观，与周边环境是否协调，建筑风格是否统一。

（2）核实外墙的装饰材料、色彩是否符合设计要求，标注是否清晰。

（3）查看阳台、雨篷、檐口等部位的造型和尺寸是否合理。

4、剖面图（1）检查建筑物的层高、净高是否符合要求，各层之间的高差是否正确。

（2）核实梁、板、柱等构件的尺寸和位置是否与平面图、结构图相符。

（3）查看楼梯的踏步高度、宽度是否符合规范要求，楼梯的净高是否满足要求。

二、结构专业1、基础图（1）检查基础的类型、埋深、尺寸是否符合地质勘察报告和设计要求。

（2）核实基础的配筋、混凝土强度等级是否满足受力要求。

（3）查看基础与相邻建筑物基础的关系，是否存在相互影响。

2、柱、梁、板图（1）检查柱、梁、板的尺寸、配筋是否符合计算要求，有无遗漏或错误。

（2）核实钢筋的锚固长度、搭接长度是否符合规范要求。

（3）查看节点大样图是否清晰、准确，与平面图、剖面图是否相符。

图纸会审技巧工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

望对某些人能有帮助：工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

图纸会审图纸问题检查的经验技巧总结哟，说起图纸会审，这可是个技术活儿。

咱们老百姓可能听都没听说过，但它可是建筑工程里的重要环节。

今天，我就来给大家聊聊图纸会审图纸问题检查的经验技巧，让大家也能轻松应对这个“大家伙”。

咱们得明白图纸会审是干什么的。

简单来说，就是让设计师、施工方、监理方等各方代表聚在一起，对照着设计图纸，检查一下有没有问题。

这个问题可大可小，比如尺寸不对、颜色不符、材质不合适等等。

这些问题要是不及时发现，等到施工的时候就会变成大麻烦。

图纸会审可不能马虎。

如何才能做好图纸会审呢？这里我就给大家分享几个经验技巧。

第一条，就是要认真核对设计图纸。

这是图纸会审的基础，也是最重要的一步。

咱们要仔细查看每一个细节，确保没有遗漏。

有时候，设计师为了追求美观，可能会故意省略一些细节。

这时候，我们就要主动提出来，让设计师完善。

第二条，就是要学会提问。

在图纸会审的过程中，我们要敢于提问。

不要怕麻烦别人，也不要觉得问问题是丢脸的事情。

只有把问题都弄清楚了，才能保证工程的质量。

提问也要有技巧。

我们可以先自己琢磨一下，看看能不能解决问题；如果还是不行，就去请教别人。

这样既能提高自己的能力，又能交到朋友。

第三条，就是要善于沟通。

在图纸会审的过程中，我们要与各方代表保持良好的沟通。

大家要敞开心扉，把自己的想法说出来。

只有这样，才能找到问题的根源，共同解决问题。

沟通也要有技巧。

我们要注意语气和态度，尽量让对方感到舒服。

这样才能取得更好的效果。

第四条，就是要注重实践。

纸上谈兵是没有用的，我们要把学到的知识运用到实际工作中去。

在图纸会审之后，我们要及时总结经验教训，找出问题的规律。

这样一来，下次再遇到类似的问题，我们就能游刃有余地解决了。

图纸会审是一个复杂而重要的过程。

我们要认真对待，用心去学，用脑去思考。

只有这样，我们才能在这个领域里取得成功。

说了这么多，大家也不要忘记生活中的那些小确幸。

工作再忙，也要抽空陪陪家人、朋友，享受生活的美好时光。

在工程开工之前，需熟悉图纸、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点和技巧，则事半功倍。

结合以往工程项目谈谈识图、审图方面的经验，供大家参考。

识图、审图的程序是：熟悉拟建工程的功能；熟悉、审查工程平面尺寸；熟悉、审查工程立面尺寸；检查施工图中容易出错的部位有无出错；检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几公分；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

图纸会审技巧工程开工之前，需审图，再进行图纸会审工作。

现谈谈识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能，审查工程平面尺寸、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、块料墙裙，阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后阅读建筑说明，熟悉工程装修情况。

二、审查工程平面尺寸结构平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

工程平面图尺寸，先识结构平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、审查工程立面尺寸建筑图一般有正立面图、背立面图、两侧立面图、剖立面图、楼梯剖面图；建筑平面图、结构平面图上，一般也标有本层标高，梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

图纸会审技巧图纸会审技巧∙简介：工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

∙一、熟悉拟建工程的功能∙图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

∙二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

如何做好图纸会审如何做好图纸会审1如何做好图纸会审工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

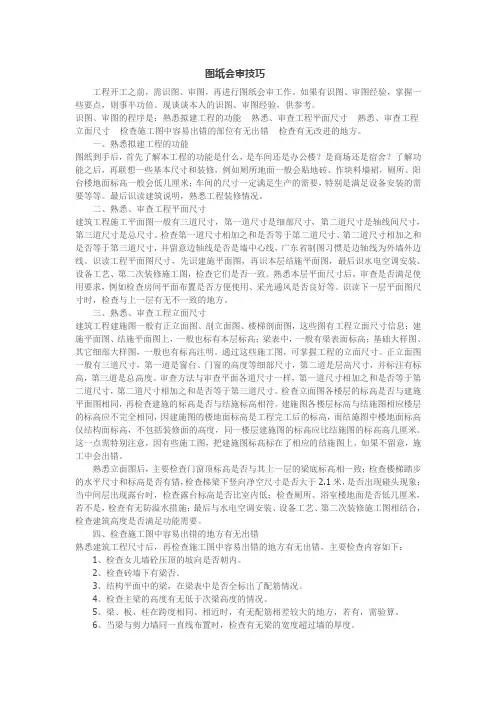

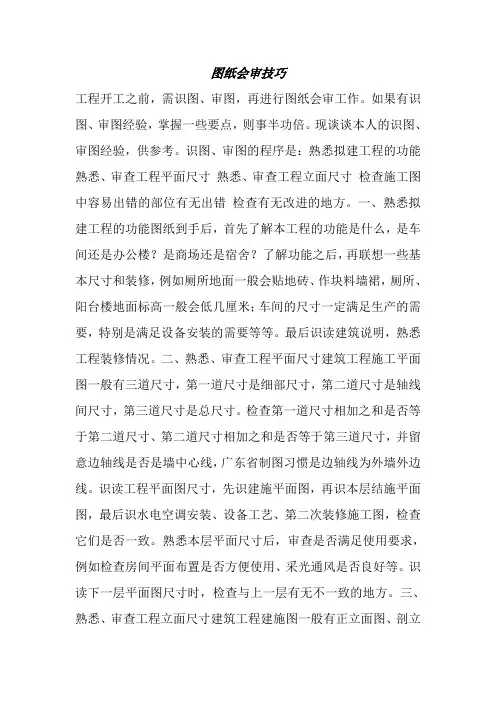

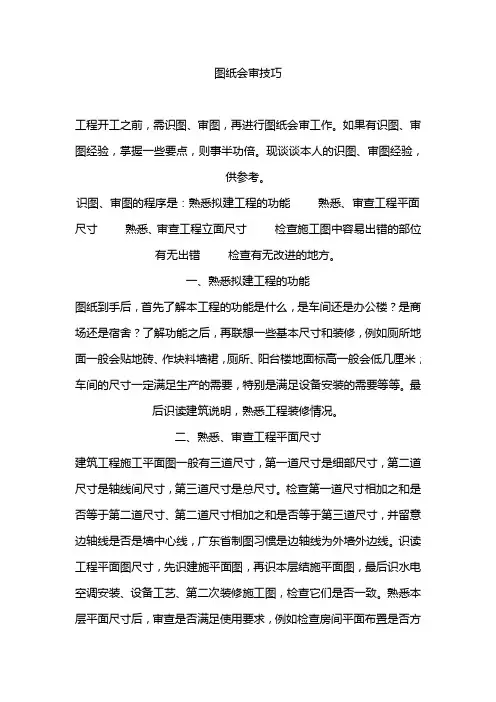

图纸会审技巧：在工程开工之前，需熟悉图纸、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点和技巧，则事半功倍。

结合以往工程项目谈谈识图、审图方面的经验，供大家参考。

识图、审图的程序是：熟悉拟建工程的功能；熟悉、审查工程平面尺寸；熟悉、审查工程立面尺寸；检查施工图中容易出错的部位有无出错；检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
