数字图像的压缩和编辑技术研究第一章：前言随着数字图像在人们的生活中越来越重要，如今的社会存在着对于数字图像大规模存储和传递的需求。
而数字图像压缩技术能够将图像的数据量降低，从而实现图像的高效存储和传输。
同时，数字图像编辑技术则可在压缩后的图像上进行各种操作，如调整亮度对比度、添加滤镜等，从而实现个性化需求。
本文将分析数字图像压缩和编辑技术的研究现状和未来发展方向，探讨数字图像处理的发展趋势。
第二章：数字图像压缩技术研究数字图像压缩技术是数字图像处理的重要方面。
它能够将图像的数据量降低到最小化，以提高图像的存储效率。
数字图像压缩技术主要分为有损压缩和无损压缩两种。
2.1 有损压缩有损压缩指的是在压缩数字图像过程中，去除一些对图像视觉感知不重要的信息，如低频信号、较小的高频信号等。
尽管这种方式能够使图像的数据量被大大降低，但也很容易导致图像在一定程度上失真。
2.2 无损压缩无损压缩则是在压缩数字图像的过程中，尽量保留所有的信息，同时保证压缩后的数字图像与原图像的误差在一定的客观限度内。
常见的无损压缩算法包括：LZW、霍夫曼编码和无失真预测编码等。
而有损压缩算法通常是采用离散余弦变换（DCT）、离散小波变换（DWT）、以及JPEG、MPEG等标准算法进行压缩。
第三章：数字图像编辑技术研究数字图像编辑技术是指对于数字图像进行各种修改和处理的方法，包括改变图像的亮度、对比度、色彩、大小、形状等等。
这些操作能够使得人们对于数字图像的创作和改进变得更加便捷和高效。
3.1 数字图像处理软件数字图像处理软件是数字图像编辑技术的重要工具。
目前市面上常见的数字图像处理软件有Photoshop、GIMP、Lightroom等。
这些软件都为用户提供了一个友好的交互环境，使得用户可以自由设计和编辑数字图像，得到满足自己需求的图像。
3.2 其他数字图像编辑技术除了软件工具以外，数字图像的编辑技术还包括其他方面的技术研究，如人工智能生成、图像语义分割等。
单片机多级通信系统中的数据压缩与解压缩算法研究单片机多级通信系统是一种将多个单片机相互连接起来进行数据传输和通信的系统。
在这个系统中，数据的传输效率是非常重要的。
数据压缩与解压缩算法可以有效地减小数据的大小，提高数据传输的效率。
本文将研究在单片机多级通信系统中的数据压缩与解压缩算法。
1. 数据压缩算法的研究数据压缩算法是将原始数据在保持重要信息的前提下，通过某种方式减少数据的存储空间。
在单片机多级通信系统中，数据压缩可以减小数据的传输量，降低通信系统的负载，提高数据传输的效率。
1.1. Huffman编码Huffman编码是一种常用的数据压缩算法，其基本思想是将出现频率较高的字符用较短的编码表示，出现频率较低的字符用较长的编码表示。
在单片机多级通信系统中，可以通过统计原始数据中不同字符的出现频率，然后根据频率构建Huffman树，进而生成对应的Huffman编码。
在数据传输过程中，发送方将原始数据编码为对应的Huffman编码，接收方根据Huffman编码解码还原出原始数据。
1.2. Lempel-Ziv-Welch(LZW)编码LZW编码是一种无损数据压缩算法，其基本思想是通过建立字典表来动态地对数据进行编码。
在单片机多级通信系统中，可以使用LZW编码对原始数据进行压缩。
发送方首先建立一个初始字典表，包含所有的可能字符。
然后，发送方将原始数据从左到右逐个字符进行匹配，并将匹配的字符串在字典表中查找。
如果匹配成功，则继续向右匹配，直到无法匹配为止。
发送方将匹配成功的字符串对应的编码发送给接收方。
接收方根据接收到的编码和字典表，可以还原出原始数据。
2. 数据解压缩算法的研究数据解压缩算法是将压缩后的数据恢复到原始数据的过程。
在单片机多级通信系统中，解压缩算法可以对接收到的压缩数据进行解码，还原出原始数据。
2.1. Huffman解码Huffman解码是对Huffman编码进行解码的过程。
在单片机多级通信系统中，接收方根据发送方传输的Huffman编码和Huffman树，可以解码出原始数据。

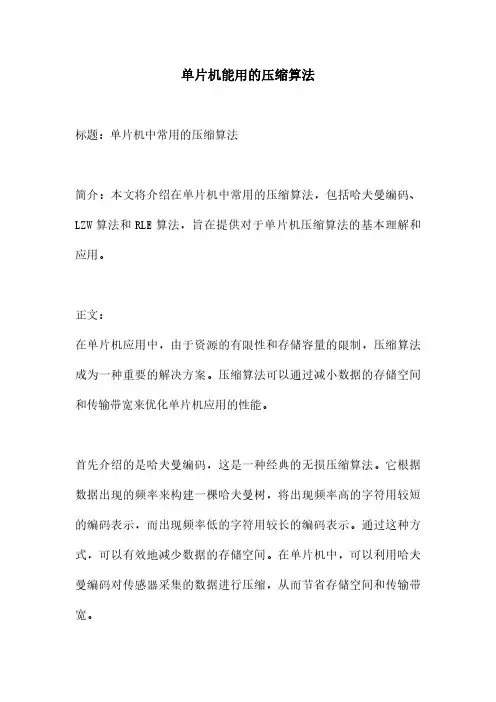

单片机能用的压缩算法标题：单片机中常用的压缩算法简介：本文将介绍在单片机中常用的压缩算法，包括哈夫曼编码、LZW算法和RLE算法，旨在提供对于单片机压缩算法的基本理解和应用。
正文：在单片机应用中，由于资源的有限性和存储容量的限制，压缩算法成为一种重要的解决方案。
压缩算法可以通过减小数据的存储空间和传输带宽来优化单片机应用的性能。
首先介绍的是哈夫曼编码，这是一种经典的无损压缩算法。
它根据数据出现的频率来构建一棵哈夫曼树，将出现频率高的字符用较短的编码表示，而出现频率低的字符用较长的编码表示。
通过这种方式，可以有效地减少数据的存储空间。
在单片机中，可以利用哈夫曼编码对传感器采集的数据进行压缩，从而节省存储空间和传输带宽。
另一个常用的压缩算法是LZW算法。
LZW算法是一种字典压缩算法，它通过建立一个字典来记录出现的字符串，并用较短的编码替代较长的字符串。
在单片机中，LZW算法可以应用于图像压缩，将图像中的连续像素序列转换为较短的编码，从而减小图像的存储空间和传输带宽。
此外，还有一种简单且高效的压缩算法是RLE算法。
RLE算法是一种基于重复数据的压缩算法，它将连续出现的相同数据用一个计数值和该数据表示。
在单片机中，RLE算法可以应用于音频数据的压缩，将连续相同的音频采样数据用一个计数值表示，从而减小音频数据的存储空间和传输带宽。
综上所述，单片机中常用的压缩算法包括哈夫曼编码、LZW算法和RLE算法。
这些压缩算法可以在有限的资源条件下优化单片机应用的性能。
使用这些算法可以减小数据的存储空间和传输带宽，提高单片机应用的效率和响应速度。
通过合理选择和应用压缩算法，可以充分利用单片机的资源，并满足对存储和传输效率的要求。
在实际应用中，需要根据具体的场景和需求选择最适合的压缩算法，并根据实际情况进行参数调节和优化。
收稿日期:2007-03-01作者简介:马强(1969-),男,河南焦作人,焦作建设银行工程师。
数据压缩算法在单片机上的实现马 强1王 琛2(1.焦作建设银行,河南焦作454000;2.焦作大学,河南焦作454003)摘要:信息时代测量数据以爆炸形式倍增,对/海量0数据的压缩存储,保证数据主要特征基本不变的前提下,研制数据压缩在单片机上来实现,对HUFF MAN 压缩算法研究,获得较快的压缩速度,减少数据存储空间和传输的通信流量,节省数据的存储空间,保证大压缩比,同时具有还原恢复特性。
关键词:/海量0数据;数据压缩;静态数据压缩;压缩算法;编码中图分类号:TP311.13 文献标识码:A 文章编号:1008-7257(2008)04-0078-021.引言随着计算机技术的发展,数据压缩技术的研究受到人们越来越多的关注与应用。
数据压缩技术,作为信息论研究中的一个重要课题,一直受到人们的广泛关注。
数据压缩技术的主要目的是力求用最少的数据表示信源所发出的信号,使信号占用的存储空间尽可能小,以达到提高信息传输速度的目的。
各种压缩算法在一定程度上,都具有个性,对某一类型的数据其压缩率可能很大,但对于另一类型数据其压缩率则可能很小。
所以在应用中,若想得到较好的综合压缩性能,必须考虑各种因素,并对现有算法进行综合比较,最终确定合适的压缩算法。
2.数据压缩的产生和发展及M SP430单片机简介2.1数据压缩的产生关于数据压缩理论研究,有人认为始于19世纪末研制的莫尔斯代码是数据压缩的第一次尝试。
早期信息论研究,是已知消息中各符号出现频率,设法构造一种编码,使消息所占空间尽可能少。
尽管当时数字计算机尚未出现,但所进行的研究与当今数字计算机所使用的压缩技术有着密切联系,数据压缩是将输入数据流(原始数据)转变为另一种比较小的数据流(输出流或是压缩流)的过程,目的是通过数据压缩手段将数据流以压缩形式进行存储和传输。
2.2M SP 430功能简介M SP 430是T I 公司近几年推出的16位系列单片机,最早面向于驱动LED 显示的应用设计,具有极好的应用效果和很大的市场潜力,很快发展为通用单片机系列。

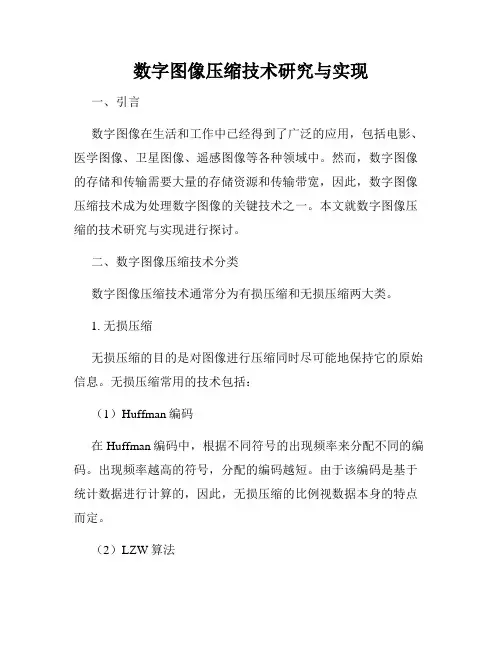

数字图像压缩技术研究与实现一、引言数字图像在生活和工作中已经得到了广泛的应用，包括电影、医学图像、卫星图像、遥感图像等各种领域中。
然而，数字图像的存储和传输需要大量的存储资源和传输带宽，因此，数字图像压缩技术成为处理数字图像的关键技术之一。
本文就数字图像压缩的技术研究与实现进行探讨。
二、数字图像压缩技术分类数字图像压缩技术通常分为有损压缩和无损压缩两大类。
1. 无损压缩无损压缩的目的是对图像进行压缩同时尽可能地保持它的原始信息。
无损压缩常用的技术包括：（1）Huffman编码在Huffman编码中，根据不同符号的出现频率来分配不同的编码。
出现频率越高的符号，分配的编码越短。
由于该编码是基于统计数据进行计算的，因此，无损压缩的比例视数据本身的特点而定。
（2）LZW算法LZW算法是一种经典的无损压缩算法。
该算法按照字典进行压缩，将一段连续的固定长度的数据表达成字典中已有的某个字符串。
由于不需要像Huffman编码那样建立概率模型，因此LZW算法的压缩比往往较高。
2. 有损压缩有损压缩一般会对图像进行一定的信息损失，从而对图像进行压缩，常用的有损压缩技术包括：（1）离散余弦变换（DCT）DCT是一种基于频域的有损压缩技术。
该技术使用的基矢量是正弦函数，因此它可以将图像分解成频域的若干个频率分量。
由于图像中的高频部分相对于低频部分所包含的信息较少，因此可以选择将高频部分信息舍去进行有损压缩。
（2）小波变换小波变换也是一种基于频域的有损压缩技术，它和DCT相比具有更好的局部性能。
小波变换将原始数据分解为多个尺度，即逐级分解，使得分解出的数据相互独立且无重叠，从而可以分别对不同的分解数据进行压缩。
三、数字图像压缩算法实现数字图像压缩算法的实现过程需要针对不同的压缩技术选择不同的算法模型，并通过编程实现算法。
以下将以Python语言为例，介绍两个常用的数字图像压缩算法。
1. LZW算法实现以下是Python语言中实现LZW算法的示例代码：```pythondef LZW_compress(data):dict_size = 256dictionary = {chr(i): chr(i) for i in range(dict_size)}seq = ""result = []for symbol in data:symbol_seq = seq + symbolif symbol_seq in dictionary:seq = symbol_seqelse:result.append(dictionary[seq])dictionary[symbol_seq] = str(dict_size)dict_size += 1seq = symbolif seq in dictionary:result.append(dictionary[seq])return resultdef LZW_decompress(data):dict_size = 256dictionary = {chr(i): chr(i) for i in range(dict_size)} seq = ""result = []for symbol in data:entry = ""if symbol in dictionary:entry = dictionary[symbol]elif symbol == dict_size:entry = seq + seq[0]result.append(entry)if seq:dictionary[seq + entry[0]] = str(dict_size)dict_size += 1seq = entryreturn "".join(result)```2. 小波变换实现以下是Python语言中实现小波变换的示例代码：```pythonimport pywtimport numpy as npfrom PIL import Imagedef wavelet_transform(image):coeffs2 = pywt.dwt2(image, 'haar')LL, (LH, HL, HH) = coeffs2return LL, LH, HL, HHdef wavelet_compress(image, threshold):LL, LH, HL, HH = wavelet_transform(image)abs_HH = np.abs(HH)thresh_HH = np.max(abs_HH) * thresholdHH[H < thresh_HH] = 0return LL, LH, HL, HHdef wavelet_decompress(LL, LH, HL, HH):coeffs2 = LL, (LH, HL, HH)return pywt.idwt2(coeffs2, 'haar')if __name__ == '__main__':img = Image.open('lena.bmp').convert('L')img.show()img_data = np.array(img)threshold = 0.05LL, LH, HL, HH = wavelet_compress(img_data, threshold)img_new = Image.fromarray(wavelet_decompress(LL, LH, HL, HH))img_new.show()```四、总结数字图像压缩技术是处理数字图像的关键技术之一，其目的是在不损失图像质量的前提下提高存储和传输的效率。
单片机上图象数据压缩郭继杰(厦门大学工学院 361005)摘 要 单片机控制CCD 图象的采集系统中,为压缩32级灰度图象数据,将其分成五个比特平面,然后对每个比特平面分别用传真机上使用的一维修正哈夫曼码编码。
此方法利用了图象邻近点的相关性,有效地压缩了数据。
关键词 单片机 图象数据压缩 哈夫曼码收稿日期:1997年6月9日 单片机的应用越来越广;在数据采集中,也常常遇到数据量庞大的情况。
这时,如何寻找一个压缩比高、运算简单的算法就十分重要了。
鉴于单片机的运算功能并不十分强大,因而限制了一些数据压缩算法的实现。
在我们开发的CCD 图象数据采集系统中,欲采集32级灰度256*256个点,总数据量高达40K 。
为了压缩数据,我们采用传真机上常用的一维修正哈夫曼码(M o dify Huffman,以下简称M H 码),应用查码表的方法,算法简单而又有效地压缩了数据。
1 总的设计思想将图象分成32块,每块8行2048个点;这8块数据分别单独编码,以下均以1块的编码为例进行说明。
每个点32级灰度即占5位数据位,编码时分为5个比特平面分别压缩;例如压缩第一位,则顺序统计每个点的第一位为0或1,将0或1的连续个数用M H 码编码。
2 M H 码简介M H 码是用于传真机上的编码,编码的对象是由传真机一行一行、从左到右扫描报文所得的象素(白色或者黑色)组成,这样每一行扫描线上的数据就是黑白交替、长度不定的全白或全黑的游程,然后根据长度大小用M H 码编码。
为了使接收方保持颜色一致,编码时规定所有的数据均由白游程开始,即使实际的数据是由黑游程开始,也需发送一个零长度的白游程。
CCIT T 提供的黑白游程码有两种:结尾码和组合基干码。
在0—63个象素范围内的游程长度,用与之相适应的结尾码进行编码;在64—2048个象素范围内的游程长度,则先发送一个组合基干码,再发送一个结尾码,两个码所代表的长度之和等于待编码的象素长度。
数字图像压缩技术的原理和方法研究随着现代科技的不断发展，数字图像的应用越来越广泛。
然而，高清晰度的数字图像不仅体积巨大，传输也会耗费大量时间和带宽。
为了解决这个问题，人们研究出了数字图像压缩技术。
数字图像压缩技术可以大大减小数字图像的体积，使得图像能够更快更方便地传输存储。
本文将介绍数字图像压缩技术的原理和方法。
一、数字图像的基本原理数字图像是由像素组成的二维离散数据。
像素是图像的基本单元，每个像素有一个灰度，代表了像素点的颜色深度。
数字图像包含了大量的像素点，有些图像的像素数量甚至能够达到千万级别。
因此，数字图像数据量往往非常巨大。
二、数字图像压缩的基本概念数字图像压缩就是将原始数字图像的体积缩小到一个更合理的大小，以达到更高的存储、传输、展示等性能要求的过程。
数字图像压缩分为有损压缩和无损压缩两种方式。
无损压缩是一种压缩技术，在压缩过程中不会丢失任何信息，这种压缩技术通常用于处理对数据完整性要求较高的应用场景。
有损压缩则是一种压缩技术，在压缩过程中会丢失部分数据，从而减小压缩后图片的体积。
这种方式通常用于处理对数据完整性要求较低的应用场景。
三、数字图像压缩的原理和方法数字图像的压缩通常分为三个步骤：预处理、变换/量化和编码。
前两个步骤是有损压缩和无损压缩的共同步骤，而编码则是两种压缩方式区别最大的部分。
1. 预处理预处理是数字图像压缩的第一步，预处理的主要目的是将原始图像去除一部分冗余信息。
冗余信息可以分为两种类型：空域冗余信息和频域冗余信息。
空域冗余信息主要是指原始图像中相邻像素之间的冗余性，这部分冗余性可以通过预处理中的空间滤波器来去除。
而频域冗余信息则是指在频域(傅里叶变换)中，相近频率的信号之间所包含的冗余性，这部分冗余性可以通过预处理中的频域滤波器来去除。
2. 变换/量化预处理完成之后，数字图像压缩的第二步是变换/量化。
在这个步骤中，数字图像会被转换成另一种表示形式，这种表示形式在空间或者频域中比较分散，以便于进一步的压缩。
中北大学课程设计说明书学生姓名：侯战祎学号：47学院：信息商务学院专业：电子信息工程题目：图像压缩方法研究指导教师：赵英亮陈平职称: 副教授2021 年12 月26 日中北大学课程设计任务书13/14 学年第一学期学院：信息商务学院专业：电子信息工程学生姓名：蒋宝哲学号：24学生姓名：侯战祎学号：47学生姓名：翁泽勇学号：42课程设计题目：专业综合实践之多维信息处理局部：图像压缩方法研究起迄日期：2021年12月16日～2021年12月27日课程设计地点：电子信息工程专业实验室指导教师：赵英亮陈平系主任：王浩全下达任务书日期: 2021 年12月15日课程设计任务书1．设计目的：图像压缩对于图像的传输有一定的工程实用价值。
本课题要求同学对图像原理进行学习，在此根底上利用编程语言进行程序的编写，并对不同的压缩效果进行比拟分析。
2．设计内容和要求〔包括原始数据、技术参数、条件、设计要求等〕：1、查阅资料，研究不同的图像压缩方法。
2、利用编程语言实现不同压缩方法设计。
3、利用编程语言翻开一个原始图像，并利用上述算法对其实现压缩处理，得到压缩后的图像，与原信号进行质量比拟。
4、对其压缩结果分析，比拟其压缩比及压缩效果。
5、要求三位同学各自应用不同的压缩方法来实现。
3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕：课程设计说明书一份仿真结果课程设计任务书4．主要参考文献：阮秋琦.数字图像处理学.电子工业出版社，2001龚声蓉，刘纯平，王强.数字图像处理与分析.清华大学出版社，2006陈桂明，张明照，戚红雨.应用matlab语言处理数字信号与数字图像.科学出版社，2000向世明.VisualC++数字图像与图形处理.电子工业出版社，20015．设计成果形式及要求：毕业设计说明书仿真结果6．工作方案及进度：2021年12月16日~12月18日：查资料；12月19日~12月25日：在指导教师指导下设计方案及程序设计；12月25日~12月26日：撰写课程设计说明书；12月27日：辩论系主任审查意见：签字：年月日目录1绪论........................................................................................... .. (6)引言.................................................................................... (6)数字图像压缩编码的分类.................................................................................. (6)图像压缩技术的性能指标.................................................................................. (6)研究内容.................................................................................. (7)2无损压缩编码的研究和实现........................................................................................ . (7)行程编码.................................................................................. (7)哈弗曼编码.................................................................................. (9)线性预测编码.................................................................................. (10)3有损压缩编码研究和实现....................................................................................... . (12)基于DCT的图像压缩编码................................................................................. (13)基于哈达玛变换〔HT〕的图像压缩编码 (15)小波编码..................................................................................18......................................4JPEG局部压缩算法的研究和实现 (20)5总体设计........................................................................................ . (21)6结论.......................................................................................... . (24)致谢............................................................... ............................................错误！未定义书签。
基于单片机控制LCD显示动画的图像压缩方法实现
孙达新;曾曦萍;李俊华;林海清
【期刊名称】《三明学院学报》
【年(卷),期】2010(27)6
【摘要】通过分析黑白图像如何在LCD液晶上显示的数据格式,对代表图像中连续的空白或者黑色的数据进行压缩,其他的数据则不压缩而直接保留.以压缩相反的方法对数据进行解压缩,以扫描方式在给定时间内送入LCD显示一组图像,实现了单片机控制LCD上的动画显示.这种压缩及解压缩方法,简单实用,可获得较大的压缩率,节省大量内存,丰富动画图像.这种装置适于欲显示动画的小型黑白显示仪器仪表.【总页数】4页(P525-528)
【作者】孙达新;曾曦萍;李俊华;林海清
【作者单位】福建农林大学,交通学院,福建,福州,350002;福建农林大学,机电学院,福建,福州,350002;闽江学院,现代教育技术中心,福建,福州,350108;福建农林大学,机电学院,福建,福州,350002
【正文语种】中文
【中图分类】TP368.2
【相关文献】
1.基于C8051F266单片机的段式LCD显示系统的设计与实现 [J], 白文
2.基于单片机的LCD显示系统的设计与实现 [J], 陈素华;王国志
3.基于MCS-51系列单片机的LCD显示系统的设计与实现 [J], 杨杰
4.基于单片机的LCD显示系统设计与Proteus仿真实现 [J], 高玲;尹立强
5.单片机控制SED1353实现LCD显示 [J], 连林珍;罗毅
因版权原因，仅展示原文概要，查看原文内容请购买。
科技广场２００８．１１３８的可以使用不同的压缩方法。
在数字图像处理领域中常用的编码有以下三种：（１）信息保持编码该类编码技术主要应用于图像数字存储方面。
该类编码技术要求能够最大限度的压缩图像大小，而且解码后能够无失真的恢复图像信息。
（２）保真度编码该类编码主要应用于数字电视技术和静止图像通信方面。
这些图像受传输信道容量的限制，接受图像信息的信宿又往往是人眼，过高的空间分辨率和过多的灰度层次不仅仅增加了数据量，且人眼无法接收。
因此可以在编码过程中丢失一些对信宿无用或者用处不大的信息。
（３）特征提取在图像识别和分析、分类等技术中，往往并不需要全部的图像信息。
例如，在文字识别过程中，不需要知道文字的具体灰度值，只要能够将文字和背景色区分开就可以了。
因此，只要对需要的特征信息进行编码，就可以压缩图像数据量。
显然，特征提取编码也是一种非信息保持编码。
２图像压缩编码方法压缩编码的具体方法很多，也有不同的分类方法，其中一种分类可以将图像编码分成以下四类：（１）平均信息法平均信息法编码是对每个像素单独处理，不考虑像素之间的相关性。
在平均信息法编码中常用的几种方法有：脉冲编码调制、熵编码、行程编码和位平面编码。
（２）预测编码法预测编码法是利用相邻像素之间的相关性，去掉图像中冗余的信息，只对有用的信息进行编码。
常用的预测编码方法有增量ΔＭ、微分预测编码以及帧间技术和自适应技术。
（３）变换编码方法预测编码认为冗余度是数据固有的，通过对信源建模来尽可能精确地预测源数据，去除图像的时间冗余度。
但是冗余度有时与不同的表达方法也有很大的关系，变换编码是将原始数据“变换”到另一个更为紧凑的表示空间，去除图像的空间冗余度，可得到比预测编码更高的数据压缩。
所以变换编码是指将给定的图像变换到另一个数据域（如频域）上，使得大量的信息能用较少的数据来表示，从而达到压缩目的的方法。
（４）其他编码法其他的编码方法也有很多，如内插法中的低取样和亚取样法，方块编码、混和编码、矢量量化和ＬＺＷ算法等。
