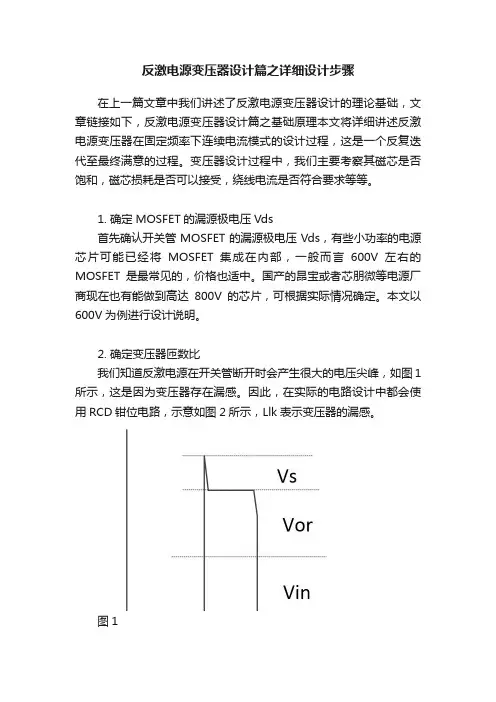

反激电源变压器设计篇之详细设计步骤在上一篇文章中我们讲述了反激电源变压器设计的理论基础，文章链接如下，反激电源变压器设计篇之基础原理本文将详细讲述反激电源变压器在固定频率下连续电流模式的设计过程，这是一个反复迭代至最终满意的过程。

变压器设计过程中，我们主要考察其磁芯是否饱和，磁芯损耗是否可以接受，绕线电流是否符合要求等等。

1. 确定MOSFET的漏源极电压Vds首先确认开关管MOSFET的漏源极电压Vds，有些小功率的电源芯片可能已经将MOSFET集成在内部，一般而言600V左右的MOSFET是最常见的，价格也适中。

国产的昂宝或者芯朋微等电源厂商现在也有能做到高达800V的芯片，可根据实际情况确定。

本文以600V为例进行设计说明。

2. 确定变压器匝数比我们知道反激电源在开关管断开时会产生很大的电压尖峰，如图1所示，这是因为变压器存在漏感。

因此，在实际的电路设计中都会使用RCD钳位电路，示意如图2所示，Llk表示变压器的漏感。

图1图2考虑到器件的降额，Vds电压可以选取80%~90%，尖峰电压我们可以根据经验大概设定在50~80V之间，然后结合最大输入电压，带入上式即可得到变压器的匝数比。

3. 确定占空比反激电源是从升降压拓扑演变而来，最低输入电压是电源工作的最恶劣工况。

根据变压器初级侧电感的伏秒平衡原则，可得下式，这是效率为100%时的理论占空比，我们可以进一步计算得到相对更加精确的占空比。

由于我们知道电源的输出功率Po和输出电压Vo，因此，可以得到输出的负载电流Io，4. 确定电流波形在设计时，我们可以设定连续电流模式的电流纹波率r为0.5，作为迭代的初始条件。

因此，可得初级侧电流纹波，然后，初级侧电流乘以匝数比，就能得到次级侧的电流值。

5. 确定原边侧电感值6. 确定磁芯磁芯很多时候都是根据经验来进行选择，网络或者相关书籍也有一些评估公式可供参考，根据上式得到初步的磁芯体积后，就可以根据磁芯规格参数表来初步选择磁芯了。

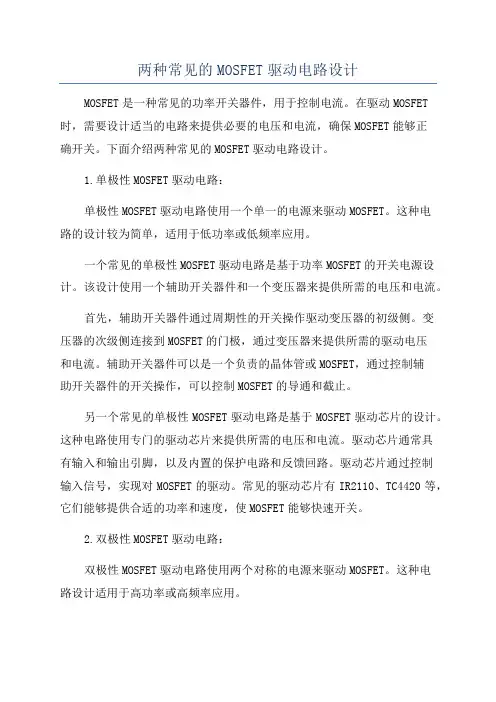

两种常见的MOSFET驱动电路设计MOSFET是一种常见的功率开关器件，用于控制电流。

在驱动MOSFET 时，需要设计适当的电路来提供必要的电压和电流，确保MOSFET能够正确开关。

下面介绍两种常见的MOSFET驱动电路设计。

1.单极性MOSFET驱动电路：单极性MOSFET驱动电路使用一个单一的电源来驱动MOSFET。

这种电路的设计较为简单，适用于低功率或低频率应用。

一个常见的单极性MOSFET驱动电路是基于功率MOSFET的开关电源设计。

该设计使用一个辅助开关器件和一个变压器来提供所需的电压和电流。

首先，辅助开关器件通过周期性的开关操作驱动变压器的初级侧。

变压器的次级侧连接到MOSFET的门极，通过变压器来提供所需的驱动电压和电流。

辅助开关器件可以是一个负责的晶体管或MOSFET，通过控制辅助开关器件的开关操作，可以控制MOSFET的导通和截止。

另一个常见的单极性MOSFET驱动电路是基于MOSFET驱动芯片的设计。

这种电路使用专门的驱动芯片来提供所需的电压和电流。

驱动芯片通常具有输入和输出引脚，以及内置的保护电路和反馈回路。

驱动芯片通过控制输入信号，实现对MOSFET的驱动。

常见的驱动芯片有IR2110、TC4420等，它们能够提供合适的功率和速度，使MOSFET能够快速开关。

2.双极性MOSFET驱动电路：双极性MOSFET驱动电路使用两个对称的电源来驱动MOSFET。

这种电路设计适用于高功率或高频率应用。

一个常见的双极性MOSFET驱动电路是基于H桥拓扑结构的设计。

H 桥电路由四个开关器件组成，包括两个N型MOSFET和两个P型MOSFET。

这些开关器件交替开关，通过控制开关操作和输入信号，实现对MOSFET 的驱动。

H桥电路可以提供正负两种极性的电源，使MOSFET能够正常开关。

常见的H桥电路有L298N、L293D等，它们能够提供较高的功率和速度，适用于高功率驱动应用。

另一个常见的双极性MOSFET驱动电路是基于推挽结构的设计。

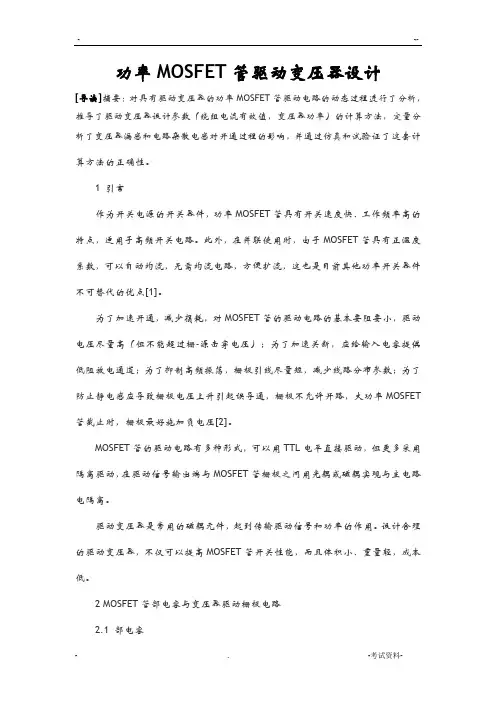

功率MOSFET管驱动变压器设计[导读]摘要：对具有驱动变压器的功率MOSFET管驱动电路的动态过程进行了分析，推导了驱动变压器设计参数（绕组电流有效值，变压器功率）的计算方法，定量分析了变压器漏感和电路杂散电感对开通过程的影响，并通过仿真和试验证了这套计算方法的正确性。

1 引言作为开关电源的开关器件，功率MOSFET管具有开关速度快、工作频率高的特点，适用于高频开关电路。

此外，在并联使用时，由于MOSFET管具有正温度系数，可以自动均流，无需均流电路，方便扩流，这也是目前其他功率开关器件不可替代的优点[1]。

为了加速开通，减少损耗，对MOSFET管的驱动电路的基本要阻要小，驱动电压尽量高（但不能超过栅-源击穿电压）；为了加速关断，应给输入电容提供低阻放电通道；为了抑制高频振荡，栅极引线尽量短，减少线路分布参数；为了防止静电感应导致栅极电压上升引起误导通，栅极不允许开路，大功率MOSFET 管截止时，栅极最好施加负电压[2]。

MOSFET管的驱动电路有多种形式，可以用TTL电平直接驱动，但更多采用隔离驱动，在驱动信号输出端与MOSFET管栅极之间用光耦或磁耦实现与主电路电隔离。

驱动变压器是常用的磁耦元件，起到传输驱动信号和功率的作用。

设计合理的驱动变压器，不仅可以提高MOSFET管开关性能，而且体积小、重量轻，成本低。

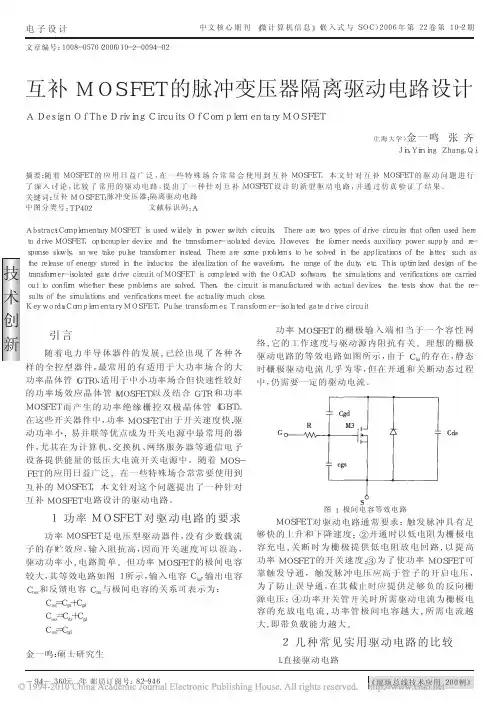

2 MOSFET管部电容与变压器驱动栅极电路2.1 部电容MOSFET管部电容，也称极间电容，是栅极、源极、漏极之间的寄生电容。

开关电源最常用N沟道增强型MOSFET管[3]，部电容分别为：栅-源极间电容C gs，栅-漏极间电容C gd，漏-源极间电容C ds，如图1[1,3]。

与漏-源短路条件下小信号输入电容C iss的关系：C iss=C gs+C gd(1)与栅-源短路条件下小信号输出电容C oss的关系：C oss=C ds+C gd(2)与小信号反向转换电容（反馈电容）C rss的关系：C rss=C gd(3)驱动电路的任务就是针对MOSFET管开通、关断过程中的寄生电容进行充放电。

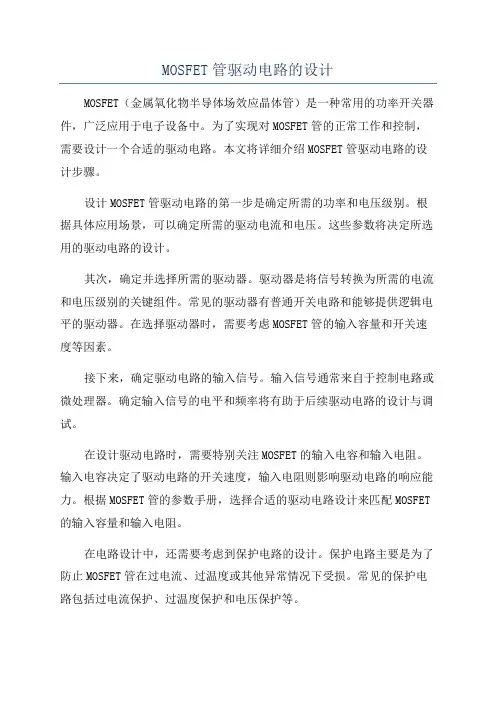

MOSFET管驱动电路的设计MOSFET（金属氧化物半导体场效应晶体管）是一种常用的功率开关器件，广泛应用于电子设备中。

为了实现对MOSFET管的正常工作和控制，需要设计一个合适的驱动电路。

本文将详细介绍MOSFET管驱动电路的设计步骤。

设计MOSFET管驱动电路的第一步是确定所需的功率和电压级别。

根据具体应用场景，可以确定所需的驱动电流和电压。

这些参数将决定所选用的驱动电路的设计。

其次，确定并选择所需的驱动器。

驱动器是将信号转换为所需的电流和电压级别的关键组件。

常见的驱动器有普通开关电路和能够提供逻辑电平的驱动器。

在选择驱动器时，需要考虑MOSFET管的输入容量和开关速度等因素。

接下来，确定驱动电路的输入信号。

输入信号通常来自于控制电路或微处理器。

确定输入信号的电平和频率将有助于后续驱动电路的设计与调试。

在设计驱动电路时，需要特别关注MOSFET的输入电容和输入电阻。

输入电容决定了驱动电路的开关速度，输入电阻则影响驱动电路的响应能力。

根据MOSFET管的参数手册，选择合适的驱动电路设计来匹配MOSFET 的输入容量和输入电阻。

在电路设计中，还需要考虑到保护电路的设计。

保护电路主要是为了防止MOSFET管在过电流、过温度或其他异常情况下受损。

常见的保护电路包括过电流保护、过温度保护和电压保护等。

在完成驱动电路的设计后，需要进行电路模拟和验证。

使用电路仿真软件，例如PSpice或LTSpice等，可以对驱动电路进行仿真，并通过调整电路参数和元件选型来优化电路的性能。

最后，进行实际的电路搭建和测试。

根据设计图纸，选择合适的元件进行电路的布局和焊接。

在测试过程中，需要注意输入信号的稳定性和驱动电路输出的准确性。

总结起来，设计MOSFET管驱动电路的步骤包括确定功率和电压级别、选择驱动器、确定输入信号、考虑MOSFET参数、设计保护电路、电路仿真和验证，以及实际电路搭建和测试。

通过这些步骤，设计出稳定可靠的MOSFET管驱动电路，可以满足各种应用场景的需求。

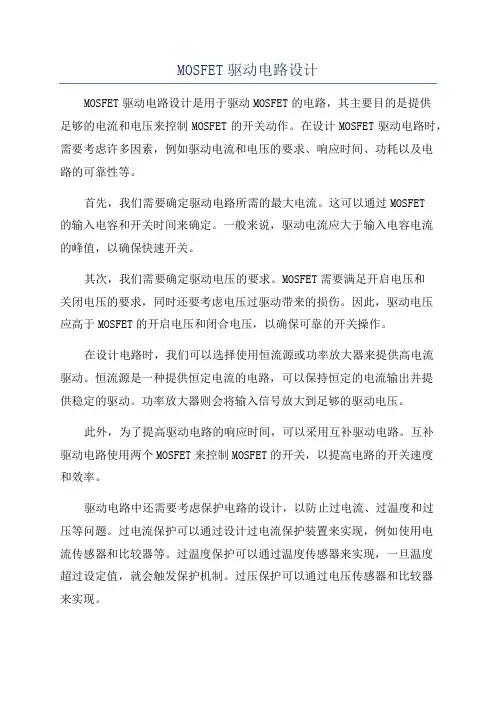

MOSFET驱动电路设计MOSFET驱动电路设计是用于驱动MOSFET的电路，其主要目的是提供足够的电流和电压来控制MOSFET的开关动作。

在设计MOSFET驱动电路时，需要考虑许多因素，例如驱动电流和电压的要求、响应时间、功耗以及电路的可靠性等。

首先，我们需要确定驱动电路所需的最大电流。

这可以通过MOSFET的输入电容和开关时间来确定。

一般来说，驱动电流应大于输入电容电流的峰值，以确保快速开关。

其次，我们需要确定驱动电压的要求。

MOSFET需要满足开启电压和关闭电压的要求，同时还要考虑电压过驱动带来的损伤。

因此，驱动电压应高于MOSFET的开启电压和闭合电压，以确保可靠的开关操作。

在设计电路时，我们可以选择使用恒流源或功率放大器来提供高电流驱动。

恒流源是一种提供恒定电流的电路，可以保持恒定的电流输出并提供稳定的驱动。

功率放大器则会将输入信号放大到足够的驱动电压。

此外，为了提高驱动电路的响应时间，可以采用互补驱动电路。

互补驱动电路使用两个MOSFET来控制MOSFET的开关，以提高电路的开关速度和效率。

驱动电路中还需要考虑保护电路的设计，以防止过电流、过温度和过压等问题。

过电流保护可以通过设计过电流保护装置来实现，例如使用电流传感器和比较器等。

过温度保护可以通过温度传感器来实现，一旦温度超过设定值，就会触发保护机制。

过压保护可以通过电压传感器和比较器来实现。

最后，为确保电路的可靠性和稳定性，驱动电路还应考虑到功耗的问题。

在设计中，应尽量降低功率损耗，以提高系统的效率和稳定性。

综上所述，MOSFET驱动电路设计需要考虑诸多因素，包括驱动电流和电压的要求、响应时间、功耗和保护电路等。

在设计过程中，需要充分考虑这些因素，并选择合适的电路结构和元器件来实现高效、稳定和可靠的驱动电路。

详细讲解MOSFET管驱动电路作者：来源：电源网关键字：MOSFET结构开关驱动电路在使用MOS管设计开关电源或者马达驱动电路的时候，大部分人都会考虑MOS的导通电阻，最大电压等，最大电流等，也有很多人仅仅考虑这些因素。

这样的电路也许是可以工作的，但并不是优秀的，作为正式的产品设计也是不允许的。

下面是我对MOSFET及MOSFET驱动电路基础的一点总结，其中参考了一些资料，非全部原创。

包括MOS管的介绍，特性，驱动以及应用电路。

1，MOS管种类和结构MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。

至于为什么不使用耗尽型的MOS管，不建议刨根问底。

对于这两种增强型MOS管，比较常用的是NMOS。

原因是导通电阻小，且容易制造。

所以开关电源和马达驱动的应用中，一般都用NMOS。

下面的介绍中，也多以NMOS为主。

MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。

寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，后边再详细介绍。

在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。

这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。

顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。

2，MOS管导通特性导通的意思是作为开关，相当于开关闭合。

NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。

PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。

但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。

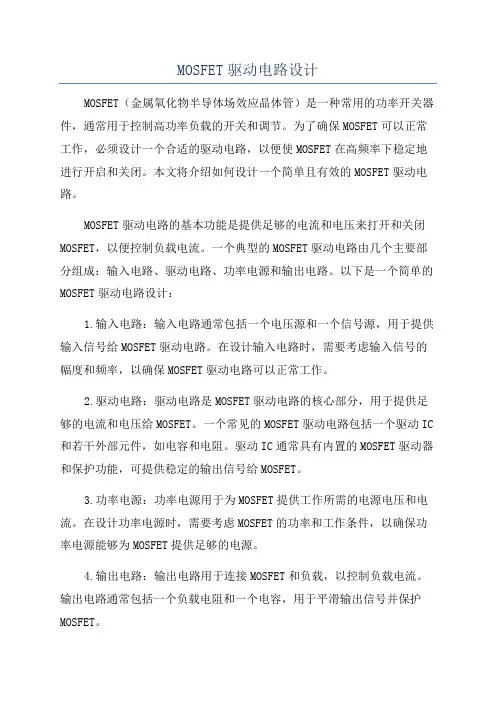

MOSFET驱动电路设计MOSFET（金属氧化物半导体场效应晶体管）是一种常用的功率开关器件，通常用于控制高功率负载的开关和调节。

为了确保MOSFET可以正常工作，必须设计一个合适的驱动电路，以便使MOSFET在高频率下稳定地进行开启和关闭。

本文将介绍如何设计一个简单且有效的MOSFET驱动电路。

MOSFET驱动电路的基本功能是提供足够的电流和电压来打开和关闭MOSFET，以便控制负载电流。

一个典型的MOSFET驱动电路由几个主要部分组成：输入电路、驱动电路、功率电源和输出电路。

以下是一个简单的MOSFET驱动电路设计：1.输入电路：输入电路通常包括一个电压源和一个信号源，用于提供输入信号给MOSFET驱动电路。

在设计输入电路时，需要考虑输入信号的幅度和频率，以确保MOSFET驱动电路可以正常工作。

2.驱动电路：驱动电路是MOSFET驱动电路的核心部分，用于提供足够的电流和电压给MOSFET。

一个常见的MOSFET驱动电路包括一个驱动IC 和若干外部元件，如电容和电阻。

驱动IC通常具有内置的MOSFET驱动器和保护功能，可提供稳定的输出信号给MOSFET。

3.功率电源：功率电源用于为MOSFET提供工作所需的电源电压和电流。

在设计功率电源时，需要考虑MOSFET的功率和工作条件，以确保功率电源能够为MOSFET提供足够的电源。

4.输出电路：输出电路用于连接MOSFET和负载，以控制负载电流。

输出电路通常包括一个负载电阻和一个电容，用于平滑输出信号并保护MOSFET。

在设计MOSFET驱动电路时，需要考虑以下几个关键因素：1.驱动电流和电压：MOSFET的门极需要足够的驱动电流和电压才能正常工作。

因此，驱动电路需要提供足够的电流和电压给MOSFET。

2.延迟时间：MOSFET的开启和关闭速度对于一些应用是非常重要的。

因此，驱动电路需要能够在短时间内响应输入信号，并提供快速的开启和关闭操作。

3.稳定性：MOSFET驱动电路需要具有稳定的性能，以确保MOSFET可以在各种工作条件下稳定地工作。

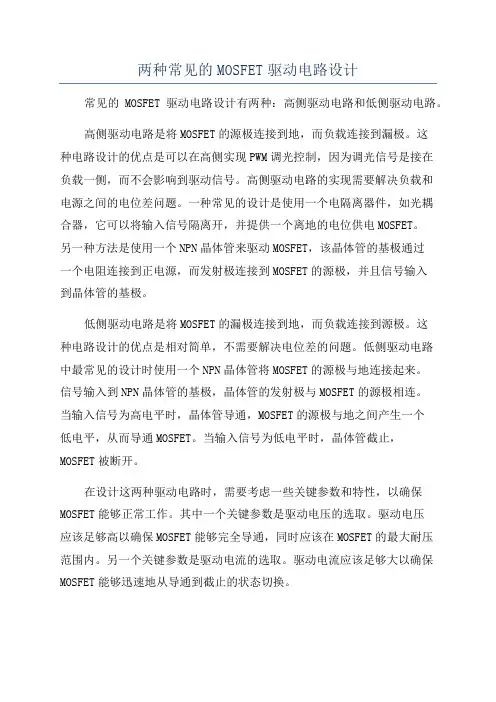

两种常见的MOSFET驱动电路设计常见的MOSFET驱动电路设计有两种：高侧驱动电路和低侧驱动电路。

高侧驱动电路是将MOSFET的源极连接到地，而负载连接到漏极。

这种电路设计的优点是可以在高侧实现PWM调光控制，因为调光信号是接在负载一侧，而不会影响到驱动信号。

高侧驱动电路的实现需要解决负载和电源之间的电位差问题。

一种常见的设计是使用一个电隔离器件，如光耦合器，它可以将输入信号隔离开，并提供一个离地的电位供电MOSFET。

另一种方法是使用一个NPN晶体管来驱动MOSFET，该晶体管的基极通过一个电阻连接到正电源，而发射极连接到MOSFET的源极，并且信号输入到晶体管的基极。

低侧驱动电路是将MOSFET的漏极连接到地，而负载连接到源极。

这种电路设计的优点是相对简单，不需要解决电位差的问题。

低侧驱动电路中最常见的设计时使用一个NPN晶体管将MOSFET的源极与地连接起来。

信号输入到NPN晶体管的基极，晶体管的发射极与MOSFET的源极相连。

当输入信号为高电平时，晶体管导通，MOSFET的源极与地之间产生一个低电平，从而导通MOSFET。

当输入信号为低电平时，晶体管截止，MOSFET被断开。

在设计这两种驱动电路时，需要考虑一些关键参数和特性，以确保MOSFET能够正常工作。

其中一个关键参数是驱动电压的选取。

驱动电压应该足够高以确保MOSFET能够完全导通，同时应该在MOSFET的最大耐压范围内。

另一个关键参数是驱动电流的选取。

驱动电流应该足够大以确保MOSFET能够迅速地从导通到截止的状态切换。

此外，还需要考虑电源的稳定性和电流能力。

为了防止驱动电路的电压波动对MOSFET的工作产生不利影响，应当使用稳定的电源。

此外，驱动电路还应能够提供足够的电流以确保MOSFET迅速地从导通到截止的状态切换。

综上所述，高侧驱动电路和低侧驱动电路是常见的MOSFET驱动电路设计。

通过正确选择驱动电压和驱动电流，并考虑电源稳定性和电流能力，可以确保MOSFET能够正常工作。

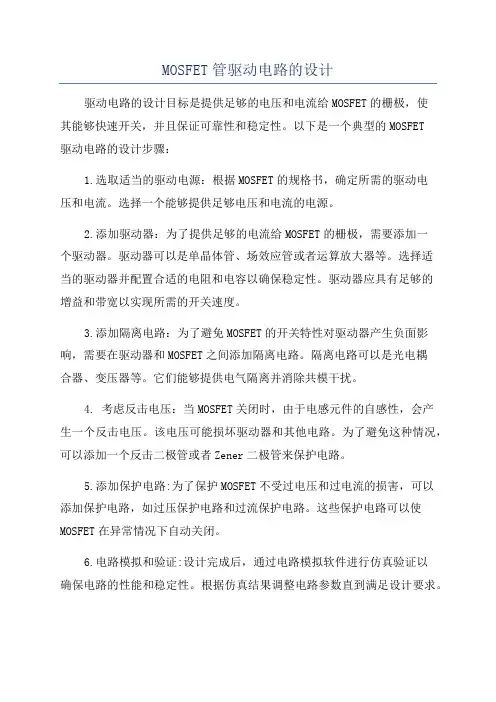

MOSFET管驱动电路的设计驱动电路的设计目标是提供足够的电压和电流给MOSFET的栅极，使其能够快速开关，并且保证可靠性和稳定性。

以下是一个典型的MOSFET驱动电路的设计步骤：1.选取适当的驱动电源：根据MOSFET的规格书，确定所需的驱动电压和电流。

选择一个能够提供足够电压和电流的电源。

2.添加驱动器：为了提供足够的电流给MOSFET的栅极，需要添加一个驱动器。

驱动器可以是单晶体管、场效应管或者运算放大器等。

选择适当的驱动器并配置合适的电阻和电容以确保稳定性。

驱动器应具有足够的增益和带宽以实现所需的开关速度。

3.添加隔离电路：为了避免MOSFET的开关特性对驱动器产生负面影响，需要在驱动器和MOSFET之间添加隔离电路。

隔离电路可以是光电耦合器、变压器等。

它们能够提供电气隔离并消除共模干扰。

4. 考虑反击电压：当MOSFET关闭时，由于电感元件的自感性，会产生一个反击电压。

该电压可能损坏驱动器和其他电路。

为了避免这种情况，可以添加一个反击二极管或者Zener二极管来保护电路。

5.添加保护电路:为了保护MOSFET不受过电压和过电流的损害，可以添加保护电路，如过压保护电路和过流保护电路。

这些保护电路可以使MOSFET在异常情况下自动关闭。

6.电路模拟和验证:设计完成后，通过电路模拟软件进行仿真验证以确保电路的性能和稳定性。

根据仿真结果调整电路参数直到满足设计要求。

7.PCB设计:根据电路设计结果进行PCB布局和布线。

要注意保持良好的地平面和电源平面，并分离驱动器和MOSFET的高电流回路和敏感信号线路。

8.测试和调试:制造和组装PCB后，进行测试和调试以验证电路的性能。

这包括检查驱动电源、驱动器输出和MOSFET的开关响应。

总之，MOSFET驱动电路的设计需要仔细考虑各种因素，包括驱动电源、驱动器的选择、隔离电路、反击电压和保护电路等。

通过合理的设计和仿真验证，可以实现可靠、稳定和高效的MOSFET驱动电路。

MOSFET驱动电路设计参考MOSFET(金属氧化物半导体场效应晶体管)驱动电路是控制MOSFET开关的电路，它提供适当的电流和电压来确保MOSFET能够在正确的时间和条件下完全关闭和打开。

MOSFET驱动电路设计需要考虑到反馈和保护机制、功耗和效率以及电流和电压需求等因素。

以下是一些MOSFET驱动电路设计的参考。

1.电流放大器驱动电路：电流放大器是一种被广泛使用的MOSFET驱动电路设计，它通过升压变压器和反馈电路来将电流放大，并且能够提供足够的电流来驱动MOSFET。

这种电路设计具有简单、可靠和成本低廉的特点。

2.隔离式驱动电路：隔离式驱动电路是一种通过电流隔离器将控制电路与MOSFET隔离开来的设计。

通过隔离电路，可以阻止外部电路中的噪声、干扰和电压峰值对MOSFET的影响。

这种驱动电路设计适用于需要高耐受性和抗干扰性的应用。

3.模拟驱动电路：模拟驱动电路利用可变电流源来控制MOSFET。

这种设计需要一个与控制信号相对应的电压源，以确保MOSFET的开启和关闭速度与输入信号相匹配。

模拟驱动电路适用于需要快速响应和高精确度的应用，如音频放大器和直流直流变换器。

4.逻辑驱动电路：逻辑驱动电路是一种基于逻辑门电路的设计，通过逻辑门来控制MOSFET的开关。

逻辑驱动电路具有简单、易实现和低功耗的特点，适用于数字电路中的应用。

在设计MOSFET驱动电路时，还需要考虑以下几个关键因素：1.电流和电压需求：根据MOSFET的规格和应用需求，确保设计的驱动电路能够提供足够的电流和电压来使MOSFET达到预期的工作状态。

2.反馈和保护机制：添加适当的反馈和保护电路，如电流限制器和短路保护器，以确保MOSFET在超载、短路或其他异常情况下得到保护。

3.功耗和效率：通过优化电路设计和选择高效的元件来降低功耗，提高效率。

例如，可以选择低电阻的电源和高效的驱动器。

4.温度控制和散热设计：合理布局电路和选择散热器，以降低MOSFET的工作温度，提高可靠性和稳定性。

MOSFET的驱动技术详解simtriex/simplis仿真电路用软件MOSFET作为功率开关管，已经是是开关电源领域的绝对主力器件。

虽然MOSFET作为电压型驱动器件，其驱动表面上看来是非常简单，但是详细分析起来并不简单。

下面我会花一点时间，一点点来解析MOSFET的驱动技术，以及在不同的应用，应该采用什么样的驱动电路。

首先，来做一个实验，把一个MOSFET的G悬空，然后在DS上加电压，那么会出现什么情况呢？很多工程师都知道，MOS会导通甚至击穿。

这是为什么呢？我根本没有加驱动电压，MOS怎么会导通？用下面的图1，来做个仿真；去探测G极的电压，发现电压波形如图2所示。

图1 图2这种情况有什么危害呢？实际情况下，MOS肯定有驱动电路的么，要么导通，要么关掉。

问题就出在开机，或者关机的时候，最主要是开机的时候，此时你的驱动电路还没上电。

但是输入上电了，由于驱动电路没有工作，G级的电荷无法被释放，就容易导致MOS导通击穿。

那么怎么解决呢？在GS之间并一个电阻。

其仿真的结果如图4。

几乎为0V。

图3 图4什么叫驱动能力，很多PWM芯片，或者专门的驱动芯片都会说驱动能力，比如384X 的驱动能力为1A，其含义是什么呢？假如驱动是个理想脉冲源，那么其驱动能力就是无穷大，想提供多大电流就给多大。

但实际中，驱动是有内阻的，假设其内阻为10欧姆，在10V电压下，最多能提供的峰值电流就是1A，通常也认为其驱动能力为1A。

那什么叫驱动电阻呢，通常驱动器和MOS的G极之间，会串一个电阻，就如下图5的R3。

驱动电阻的作用，如果你的驱动走线很长，驱动电阻可以对走线电感和MOS结电容引起的震荡起阻尼作用。

但是通常，现在的PCB走线都很紧凑，走线电感非常小。

第二个，重要作用就是调解驱动器的驱动能力，调节开关速度。

当然只能降低驱动能力，而不能提高。

图5对上图进行仿真，R3分别取1欧姆，和100欧姆。

下图6是MOS的G极的电压波形上升沿。

两种常见的MOSFET驱动电路设计MOSFET驱动电路是一种常见的电路设计，用于控制和驱动MOSFET晶体管的工作。

MOSFET驱动电路的设计能够确保MOSFET的开关速度，其选择和设计影响到整个电路的性能和可靠性。

以下是两种常见的MOSFET驱动电路设计。

1.单级放大器驱动电路单级放大器驱动电路是一种简单而常见的MOSFET驱动电路设计。

它包含一个放大器和一个偏置电源电路。

其输入端连接到信号源，输出端连接到MOSFET的门极。

当输入信号施加到放大器时，放大器将信号放大至足够高的电压，以控制MOSFET的开关。

单级放大器驱动电路的优点是简单，易于设计和实现。

然而，它可能存在驱动能力不足的问题。

因此，在应用中通常需要考虑额外的电流放大器或放大器级联来增加驱动能力。

2.高侧驱动电路高侧驱动电路是另一种常见的MOSFET驱动电路设计。

高侧驱动电路用于控制高侧（负载连接在电源正极的一侧）MOSFET。

它需要一个额外的电源电路和驱动电路来实现。

高侧驱动电路通常包含一个电源电路，用于提供MOSFET的驱动电压。

该电源电路可以是一个开关电源或线性调节电源。

驱动电路通常由电流源、驱动变压器和栅极驱动电路组成。

电流源用于提供驱动电路所需的电流，驱动变压器用于隔离输入信号源和MOSFET，以减小信号干扰和保护信号源。

高侧驱动电路的优点是能够驱动高侧MOSFET，使其能够正常工作。

然而，高侧驱动电路的设计复杂，需要考虑保护电路和故障检测电路，以确保其可靠性和安全性。

除了以上两种常见的MOSFET驱动电路设计，还有其他一些特殊应用的驱动电路，例如三相桥式驱动电路、半桥和全桥驱动电路等。

这些电路设计根据具体应用需求和性能要求可能有所不同，但基本的驱动原理和设计方法是相似的。

总之，MOSFET驱动电路设计是一项重要而复杂的工作，旨在保证MOSFET工作的可靠性和性能。

根据具体的应用需求和性能要求，选择合适的驱动电路设计，并考虑保护措施和故障检测电路，以确保电路的可靠性和安全性。

MOSFET管经典驱动电路设计大全1.简单的驱动电路最简单的MOSFET驱动电路是使用普通的NPN晶体管作为驱动器。

这种电路只需要一个晶体管和几个电阻。

晶体管的基极通过一个电阻连接到控制信号源，并且其发射极通过一个电阻连接到地。

MOSFET的栅极通过一个电阻与晶体管的集电极相连。

当驱动信号施加在基极时，晶体管将导通，从而允许电流流过栅极电阻，最终控制MOSFET的导通。

2.共射极驱动电路共射极驱动电路使用一个普通的NPN晶体管作为驱动器，并且具有共射极配置。

这种电路可以提供较高的驱动电流，并且对于驱动大功率的MOSFET特别有效。

MOSFET的栅极连接到驱动晶体管的集电极，并且通过一个电阻与源极相连。

此电路还可以通过添加一个二极管来保护MOSFET免受反向电压的损坏。

3.升压驱动电路升压驱动电路是一种通过升压来改善MOSFET开关速度和效率的驱动电路。

这种电路使用一个电感器、一个开关和一个脉冲宽度调制（PWM）控制器来提供短暂的高电压脉冲。

这种高电压脉冲可以快速地开启和关闭MOSFET，从而提高其开关速度和效率。

4.高低侧驱动电路高低侧驱动电路是一种使用驱动器来同时控制高侧和低侧MOSFET的开关的电路。

该电路利用一个半桥驱动器，包括两个晶体管和一个PWM控制器。

其中一个晶体管驱动高侧MOSFET，另一个晶体管驱动低侧MOSFET。

PWM控制器可以调整两个晶体管的开关频率和占空比，从而控制MOSFET 的导通和关断。

以上是一些常见的MOSFET管经典驱动电路设计。

每种电路都有其适用的场景和优缺点。

在设计时，需要根据具体应用的需求来选择合适的驱动电路，并确保合理的功率传输和电流控制。

功率MOSFET管驱动变压器设计[导读]摘要：对具有驱动变压器的功率MOSFET管驱动电路的动态过程进行了分析，推导了驱动变压器设计参数的计算方法，定量分析了变压器漏感和电路杂散电感对开通过程的影响，并通过仿真和试验证了这套计算方法的正确性。

1 引言作为开关电源的开关器件，功率MOSFET管具有开关速度快、工作频率高的特点，适用于高频开关电路。

此外，在并联使用时，于MOSFET管具有正温度系数，可以自动均流，无需均流电路，方便扩流，这也是目前其他功率开关器件不可替代的优点[1]。

为了加速开通，减少损耗，对MOSFET管的驱动电路的基本要求是内阻要小，驱动电压尽量高；为了加速关断，应给输入电容提供低阻放电通道；为了抑制高频振荡，栅极引线尽量短，减少线路分布参数；为了防止静电感应导致栅极电压上升引起误导通，栅极不允许开路，大功率MOSFET管截止时，栅极最好施加负电压[2]。

MOSFET管的驱动电路有多种形式，可以用TTL电平直接驱动，但更多采用隔离驱动，在驱动信号输出端与MOSFET 管栅极之间用光耦或磁耦实现与主电路电隔离。

驱动变压器是常用的磁耦元件，起到传输驱动信号和功率的作用。

设计合理的驱动变压器，不仅可以提高MOSFET 管开关性能，而且体积小、重量轻，成本低。

2 MOSFET管内部电容与变压器驱动栅极电路内部电容MOSFET管内部电容，也称极间电容，是栅极、源极、漏极之间的寄生电容。

开关电源最常用N沟道增强型MOSFET 管[3]，内部电容分别为：栅-源极间电容Cgs，栅-漏极间电容Cgd，漏-源极间电容Cds，如图1[1,3]。

与漏-源短路条件下小信号输入电容Ciss的关系： C iss=Cgs+Cgd(1)与栅-源短路条件下小信号输出电容Coss的关系： C oss=Cds+Cgd(2)与小信号反向转换电容Crss的关系： Crss=Cgd(3)驱动电路的任务就是针对MOSFET管开通、关断过程中的寄生电容进行充放电。

MOSFET驱动变压器设计详解MOSFET（金属氧化物半导体场效应晶体管）是一种常用的功率开关器件，由于其高开关速度和低导通电阻等特点，被广泛应用于各种电力电子设备中。

MOSFET驱动变压器是通过MOSFET管的开关操作来实现变压器的变换功能。

首先，需要确定所需的变压器参数，包括输入和输出电压、输出功率和变比。

这些参数将直接影响到变压器的设计和选型。

接下来，选择适合的开关频率。

开关频率决定了变压器的尺寸和效率，一般情况下，高频率将导致变压器体积小但效率低，低频率则相反。

选择合适的开关频率需要考虑具体应用需求和性能要求。

然后，根据变压器的变比和输入电压，计算出变压器的输入电流。

这将有助于选择适合的MOSFET管，确保其能够承受所需的电流和功率。

接下来，选择合适的MOSFET驱动电路。

MOSFET驱动电路可以将控制信号转换为适当的电压和电流来驱动MOSFET管。

这些电路通常包括信号隔离、电平转换、电流放大等功能。

常见的MOSFET驱动电路包括单端驱动和全桥驱动。

在设计MOSFET驱动变压器时，需要注意以下几点：1.选择合适的MOSFET管。

MOSFET管的参数应与变压器的电流和功率要求匹配，包括导通电压、漏电流、功率损耗等。

2.设计合适的MOSFET驱动电路。

MOSFET驱动电路需要能够提供足够的电流和电压来驱动MOSFET管，同时要考虑信号隔离和输出保护等功能。

3.保护电路设计。

在MOSFET驱动变压器中，应考虑过流、过压、过温等故障保护功能的设计，以保证设备的安全性和可靠性。

4.使用合适的散热措施。

MOSFET驱动变压器工作时会有较大的功率损耗，导致设备发热。

因此，需要采取合适的散热措施，如散热片、散热风扇等。

总结起来，设计MOSFET驱动变压器需要考虑多个因素，包括变压器参数、选择合适的MOSFET管和驱动电路、故障保护和散热等。

这些步骤需要综合考虑各种因素，以实现稳定、高效的变压功能。

MOSFET管驱动电路的设计MOSFET（金属-氧化物-半导体场效应晶体管）是一种常见的电子器件，可以用于许多应用中，例如电源供应、电机驱动和功率放大器等。

MOSFET的驱动电路对其性能和稳定性有重要影响。

在本文中，我们将讨论设计一个有效的MOSFET驱动电路的重要因素和注意事项。

首先，一个有效的MOSFET驱动电路应具备足够的驱动能力，以确保MOSFET能够快速开关和保持在饱和区。

这可以通过使用足够的电流和电压来实现。

MOSFET的驱动电路通常由一个或多个晶体管组成。

其次，为了保证MOSFET的可靠性和稳定性，我们需要考虑到以下几个方面：1.选取合适的电源电压和电流：根据MOSFET的规格和工作需求，选择合适的电源电压和电流。

这样可以确保MOSFET在工作过程中不会过热或损坏。

2.添加电源滤波电容：在驱动电路中添加电源滤波电容，可以减小电源噪声对MOSFET的影响，提高工作稳定性。

3.增加反级二极管：在MOSFET的驱动电路中，可以添加一个反级二极管，用于消除感应电压和保护反向电压。

这可以提高系统的稳定性和可靠性。

4.控制驱动电流：通过控制驱动电流，可以确保MOSFET的开关速度和性能。

可以采用电阻、电流源或集成电路来控制驱动电流。

5.调整输入电阻和输出电阻：输入电阻是指驱动电路对输入信号的阻抗，输出电阻是指驱动电路对MOSFET的输出阻抗。

适当调整这些阻抗可以确保信号传输的准确性和稳定性。

6.添加反馈电路：添加反馈电路可以提高MOSFET驱动电路的稳定性和响应速度。

可以使用电容或电阻等元件来实现。

最后，为了确保MOSFET驱动电路的可靠性和安全性1.电路保护：添加电路保护器件，例如过流保护和过压保护，以防止MOSFET受到损坏。

2.温度控制：MOSFET在工作过程中会产生热量，因此需要考虑散热问题。

可以添加散热器或风扇来降低温度。

3.可靠性测试：在设计完成后，需要进行电路的可靠性测试。

可以使用模拟和数字仪器进行电路性能和稳定性的测试。

MOSFET驱动变压器设计详解今天在研究全桥电路，资料和书上谈到的，大多数基于理想的驱动器（立即充电完成）。

这里一篇幅把MOS管驱动的来龙去脉搞搞清楚。

预计要分几个篇幅：1.MOS管驱动基础和时间功耗计算2.MOS管驱动直连驱动电路分析和应用3.MOS管驱动变压器隔离电路分析和应用4.MOS管网上搜集到的电路学习和分析今天主要分析MOS管驱动变压器隔离电路分析和应用和MOS管驱动基础和时间功耗计算。

参考材料：《Design And Application Guide For High Speed MOSFET Gate Drive Circuits》是一份很好的材料《MOSFET 驱动器与MOSFET 的匹配设计》也可以借鉴。

首先谈一下变压器隔离的MOS管驱动器：如果驱动高压MOS管，我们需要采用变压器驱动的方式和集成的高边开关。

这两个解决方案都有自己的优点和缺点，适合不同的应用。

集成高边驱动器方案很方便，优点是电路板面积较小，缺点是有很大的导通和关断延迟。

变压器耦合解决方案的优点是延迟非常低，可以在很高的压差下工作。

常它需要更多，缺点是需要很多的元件并且对变压器的运行有比较深入的认识。

变压器常见问题和与MOS管驱动相关的问题：变压器有两个绕组，初级绕组和次级绕组实现了隔离，初级和次级的匝数比变化实现了电压缩放，对于我们的设计一般不太需要调整电压，隔离却是我们最注重的。

理想情况下，变压器是不储存能量的（反激“变压器”其实是耦合电感）。

不过实际上变压器还是储存了少量能量在线圈和磁芯的气隙形成的磁场区域，这种能量表现为漏感和磁化电感。

对于功率变压器来说，减少漏感可以减少能量损耗，以提高效率。

MOS管驱动器变压器的平均功率很小，但是在开通和关闭的时候传递了很高的电流，为了减少延迟保持漏感较低仍然是必须的。

法拉第定律规定，变压器绕组的平均功率必须为零。

即使是很小的直流分量可能会剩磁，最终导致磁芯饱和。

这条规则对于单端信号控制的变压器耦合电路的设计有着重大影响。
