西南大学《建筑结构CAD》复习思考题及答案

0753 20192
单项选择题
1、水泥墙计算包括抗滑稳定性验算、（）、墙身应力验算(取基坑坑底部位)、挡墙基底地基承
1.抗拉稳定性验算
2.抗压稳定性验算
3.抗浮稳定性验算
4.抗倾覆稳定性验算
2、边坡稳定计算包括三种计算方法，每种算法给出详细的计算结果，但不包括下面哪种方法（）？
1.布朗法（Brown）
2.萨尔玛法(Sarma)
3.简布法(Janbu)
4.简化毕肖普法（Bishop）
3、楼梯施工图内容不包括（）。

1.钢筋表
2.楼梯立面图
3.梯板及平台配筋详图
4.楼梯平面图
4、楼梯设计中一般楼梯梁的保护层厚度是（） mm。

1.30
2.35
3.25
4.20
5、《地基规范》3.0.5条：地基基础设计中计算地基变形时，传至基础底面上的荷载效应应按正常使用极限计入风荷载和地震作用。

1.瞬态
2.永久
3.临时
4.准永久
6、工具箱可以导入JCCAD中输入的（）资料。

1.温度
2.荷载
3.水文
4.地质
7、对于多柱基础，程序取多根柱的（）作为冲切计算时柱的截面尺寸。

1.外接矩形
2.外接圆
3.内切圆
4.内接矩形
8、岩土工程输入地质资料的相关信息时不包括（）。

1.土层数
2.天然地面标高
3.饱和度
4.地下水标高。

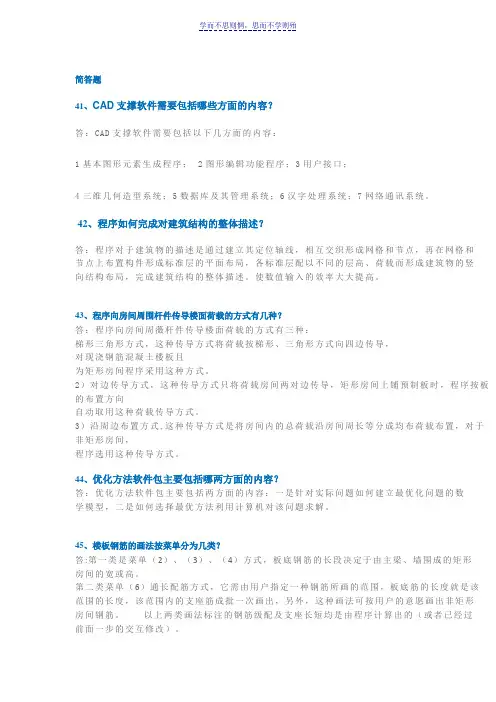

简答题41、CAD支撑软件需要包括哪些方面的内容？答：CAD支撑软件需要包括以下几方面的内容：1基本图形元素生成程序；2图形编辑功能程序；3用户接口；4三维几何造型系统；5数据库及其管理系统；6汉字处理系统；7网络通讯系统。

42、程序如何完成对建筑结构的整体描述？答：程序对于建筑物的描述是通过建立其定位轴线，相互交织形成网格和节点，再在网格和节点上布置构件形成标准层的平面布局，各标准层配以不同的层高、荷载而形成建筑物的竖向结构布局，完成建筑结构的整体描述。

使数值输入的效率大大提高。

43、程序向房间周围杆件传导楼面荷载的方式有几种？答：程序向房间周薇杆件传导楼面荷载的方式有三种：梯形三角形方式，这种传导方式将荷载按梯形、三角形方式向四边传导，对现浇钢筋混凝土楼板且为矩形房间程序采用这种方式。

2）对边传导方式，这种传导方式只将荷载房间两对边传导，矩形房间上铺预制板时，程序按板的布置方向自动取用这种荷载传导方式。

3）沿周边布置方式,这种传导方式是将房间内的总荷载沿房间周长等分成均布荷载布置，对于非矩形房间，程序选用这种传导方式。

44、优化方法软件包主要包括哪两方面的内容？答：优化方法软件包主要包括两方面的内容：一是针对实际问题如何建立最优化问题的数学模型，二是如何选择最优方法利用计算机对该问题求解。

45、楼板钢筋的画法按菜单分为几类？答:第一类是菜单（2）、（3）、（4）方式，板底钢筋的长段决定于由主梁、墙围成的矩形房间的宽或高。

第二类菜单（6）通长配筋方式，它需由用户指定一种钢筋所画的范围，板底筋的长度就是该范围的长度，该范围内的支座筋成批一次画出，另外，这种画法可按用户的意愿画出非矩形房间钢筋。

以上两类画法标注的钢筋级配及支座长短均是由程序计算出的（或者已经过前面一步的交互修改）。

第三类是菜单（5）任意配筋方式，它是由人工指定钢筋级配及支座筋的长度，也可用来修改已布好的钢筋。

46、柱箍筋有哪些形式？答:（a）菱形箍；（b）井字箍；（c）矩形箍；（d）拉结箍筋；（e）菱井复合箍。

建筑结构CAD式题及答案《CAD试题院校__ _ 年级 _________ 专业___ ___层次姓名_______________ 分数_______________ 一、判断题(每小题1分,共10分)1(结构水平分体系和竖向分体系之间的关系是，竖向结构构件之间的距离越大，水平结构构件所需要的材料用量越多。

( )2( 《建筑结构荷载规范》中给出的荷载均为设计值，在进行承载力计算时可以直接采用。

( ) 3( 框架结构是指由梁、柱以刚接或铰接相连接而构成的承重结构体系。

( ) 4( 柱在荷载作用下既受压缩又受弯曲和剪切，在计算中必须同时考虑压缩和弯曲，剪切作用通常不予考虑。

( )5(由于柱主要受压，在设计时可以只考虑稳定而不必考虑附加偏心距。

( ) 6(结构物中荷载输入包含各房间的楼( 屋) 面荷载，结构中个节点荷载，各梁上、柱上荷载，还有承重墙体上的荷载。

( )7(TAT是多层及高层建筑结构空间分析程序，采用空间杆系计算柱、梁等杆件，采用薄壁柱计算剪力墙。

( )8(刚性指一物体能发生平移和转动，同时能发生弹性变形。

( )9( 无柱节点指指有两根以上梁相交而没有柱的交点。

( )10(特殊梁包括不调幅梁、连梁、托柱梁等，铰接梁不属于特殊梁。

( )二、填空题(每空 2 分,共30分) 1(建筑物是由许多结构构件组成的一个系统，其中主要的受力系统称为结构体系，结构体系有( ) 、基本竖向体系以及( ) 三部分组成。

2(抗震设计通过概念设计、( ) 及抗震构造设计三方面实现3(楼盖上的荷载分为恒荷载和( ) 两类; 《建筑结构荷载规范》中给出的荷载均为( ) ，在进行承载力计算时，需乘以相应的分项系数。

4( 宽度大于高度的梁称为扁梁，扁梁的宽高比不宜超过( ) 。

5(混凝土墙体一般应用于高层建筑结构，以承受墙体平面内的水平荷载为主，它分属两种结构体系:( ) 和剪力墙体系。

6(PK结构计算程序中的结构内力分析采用矩阵位移法，每一节点有水平位移、竖向位移和( ) 三个自由度。

课程名称：(0753)《建筑结构CAD 》考试时间：150分钟满分：100分考生姓名：樊文江学号：W18108242614001 一、 单项选择题(本大题共10小题，每道题3.0分，共30.0分)1.基础及岩土工具箱采用基于（ ）的文档视图技术平台开发的应用软件。

A.FortranB.Vc++C.JavaD.VB 2.作任何一个工程前，必须用Windows 系统的“我的电脑”或“（ ）”建立该项工程的专用工作目录，工作目录名称任意。

A.原有文件夹B.资源管理器C.新建文件夹D.中央处理器3.外贴纤维复合材料加固法适用于（ ）受压、大偏心受压构件的加固。

A.轴心B.小偏心C.局部D.均匀4.钢结构加固主要有下面二种方法：1）改变计算图形；2）（）。

A.加大原结构构件B.更换结构材料C.减小原结构构件D.增加构件长度5.柱（墙）下桩基独立承台，应分别对柱（墙）边、变阶处和桩边联线形成的贯通承台的斜截面的（）承载力进行验算。

A.受剪B.受拉C.受压D.受扭6.地基梁节点的约束形式有：（）A.自由、铰接、铰支和弹性支座等类型B.自由、铰接、弹性和固定支座等类型C.自由、铰接、铰支和固定支座等类型D.自由、弹性、铰支和固定支座等类型7.基础设计安全等级、结构设计使用年限、结构重要性系数应按有关荷载的规定采用，但结构重要性系数γ０不应小于（）.A.0.8B.0.9C.1.0D.1.18.楼层综合抗震能力指数应按房屋的（）两个方向分别计算。

A.X、ZB.X、YC.Z、YD.Z、X9.钢筋混凝土房屋可按结构体系、结构构件的配筋、填充墙等与主体结构的连接及构件的抗震承载力，对整幢房屋的综合抗震能力进行（）鉴定。

A.一级B.两级C.三级D.四级10.根据规范构造要求，新增混凝土层的最小厚度，，采用喷射混凝土施工时，不应小于（）mm。

A.30B.40C.50D.60二、判断题(本大题共10小题，每道题3.0分，共30.0分)1.砌体结构建筑进行鉴定加固验算时输入的强度是实测的构件强度。

建筑结构题库及答案详解在建筑学领域，结构设计是确保建筑物安全、稳定和持久的关键环节。

为了帮助学生和专业人士更好地掌握建筑结构的相关知识，以下是一份精选的建筑结构题库及其答案详解，以供学习和参考。

1. 简述建筑结构的基本类型。

答案：建筑结构的基本类型主要包括框架结构、剪力墙结构、框架-剪力墙结构、筒体结构、拱结构、桁架结构等。

每种结构类型都有其特定的适用场景和力学特点。

2. 什么是静定结构和超静定结构？答案：静定结构是指在静力作用下，结构内力可以通过静力平衡方程直接求解的结构。

超静定结构则是指静力平衡方程不足以确定所有内力的结构，需要通过变形协调条件或其他方法求解。

3. 描述梁的弯矩和剪力的基本概念。

答案：梁的弯矩是指梁在受到垂直于其轴线的荷载作用时，截面上产生的内力矩，通常用M表示。

剪力是指梁在受到横向荷载作用时，截面上产生的内力，通常用V表示。

4. 什么是荷载组合？答案：荷载组合是指在设计过程中，为了确保结构安全，需要考虑多种荷载同时作用的情况。

荷载组合通常包括永久荷载、活荷载、风荷载、雪荷载等，它们可能以不同的方式组合作用于结构。

5. 简述建筑结构抗震设计的基本要求。

答案：建筑结构抗震设计的基本要求包括：确保结构在地震作用下的整体稳定性；合理布置结构，避免局部薄弱环节；采用延性设计，提高结构的抗震性能；考虑非结构构件的影响，确保整体结构的协同工作。

6. 什么是预应力混凝土？答案：预应力混凝土是一种通过在混凝土硬化前施加预应力，以提高其承载能力和减小变形的混凝土结构。

预应力可以是先张法或后张法施加。

7. 描述钢结构连接的常见类型。

答案：钢结构连接的常见类型包括焊接、螺栓连接、铆接和粘接。

每种连接方式都有其适用场景和优缺点。

8. 如何确定结构的自重？答案：结构的自重可以通过计算结构各部分材料的体积乘以其密度来确定。

对于常见的结构形式，也可以参考相关设计手册或规范中给出的标准值。

9. 什么是结构的模态分析？答案：结构的模态分析是一种动态分析方法，用于确定结构在受到动态荷载作用时的自然频率和振型。

西南大学培训与继续教育学院课程一、单项选择题(本大题共10小题，每道题3.0分，共30.0分)1.《建筑抗震鉴定标准》的5.2.16条规定：房屋的质量和刚度沿高度分布明显不均匀，或7度时房屋的层数超过（）层，可按国家规范《建筑抗震设计规范》的方法验算其抗震承载力。

A.4B.5C.6D.72.增大截面法是用增大梁高度或宽度进行加固的一种方法，同时也可以增加构件的纵筋和箍筋，通常受到施工条件的影响而只能增大梁（）而不能增大顶部。

A.左侧B.中部C.底部D.右侧3.（）是采用高性能粘结剂将纤维复合材料粘贴在构件表面，使得两者协同工作，提高结构的抗弯和抗剪承载力。

A.外贴纤维复合材料加固法B.外贴钢板法C.外贴型钢法D.置换材料法4.《建筑抗震鉴定标准》GB50023-2009对混凝土结构规定了评定综合抗震能力的两种方法：（）与考虑构造影响的规范抗震承载力验算法。

A.楼层延性指数法B.楼层抗震能力指数法C.楼层弹性指数法D.楼层抗剪能力指数法5.楼层平均抗震能力指数、楼层综合抗震能力指数和墙段综合抗震能力指数应按房屋的（）两个方向分别计算。

A.前后B.左右C.纵横D.上下6.楼梯跑与（）是楼梯布置中用户主要操作的两种构件。

A.楼梯间过梁B.楼梯间圈梁C.楼梯平台D.楼梯梁7.用户可以在（）上布置柱子。

A.标高B.轴线C.节点D.轴网8.程序在对结构进行加固设计时，对震损构件按《四川省建筑抗震鉴定与加固技术规程》DB5 1/T5059-2008中3.2.2条进行修复，且按构件震损程度输入（）的强度折减系数。

A.0.8～0.9B.0.7～0.8C.0.7～0.9D.0.9～1.09.外粘钢板加固法只适用于（）偏心受压构件的加固。

A.大B.小C.不D.微10.用户不可以在网格线上布置（）等构件。

A.梁B.承重墙C.柱D.墙上洞口二、判断题(本大题共10小题，每道题3.0分，共30.0分)1.基础及岩土工具箱只能进行地基基础计算。

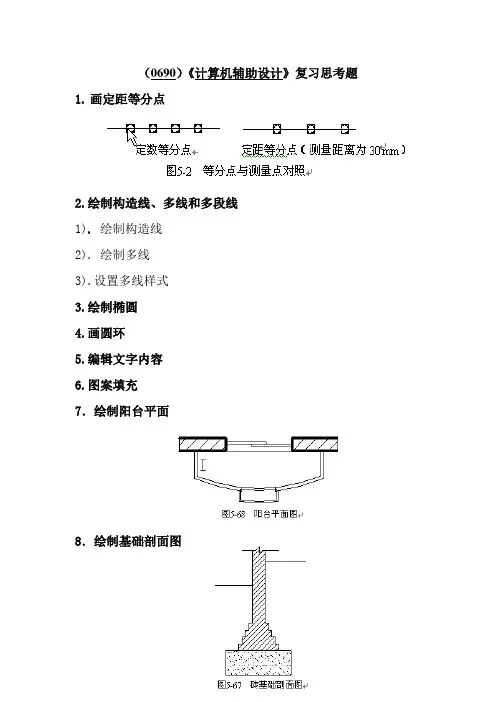

（0690）《计算机辅助设计》复习思考题1.画定距等分点2.绘制构造线、多线和多段线1).绘制构造线2). 绘制多线3).设置多线样式3.绘制椭圆4.画圆环5.编辑文字内容6.图案填充7．绘制阳台平面8．绘制基础剖面图9.用MIRROR命令镜像复制对象10.用TRIM命令修剪和延伸对象11.用“多线编辑工具”对话框编辑多线，如图所示。

12.绘制窗套立面图绘制台阶花池平面图13．绘制台阶花池平面图14．地面铺装图（0690）《计算机辅助设计》复习思考题答案1．画定距等分点(1) 功能在指定对象上，按给定线段的长度用点在分点处做标记或插入块。

(2) 调用菜单：绘图(D)→点(O)→定距等分(M)命令行： MEASURE(3) 格式命令：（输入命令）选择要定距等分的对象：（选择等分对象）指定线段长度或[块(B)]：（指定每段的长度值或块）指定第二点：（输入第二点的位置来确定等分线段的长度2．绘制构造线、多线和多段线1）绘制构造线(1) 功能绘制构造线。

(2) 调用菜单：绘图(D)→构造线(T)命令行：XLINE工具栏：(3) 格式命令：（输入命令）指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：（指定一点或选项）指定通过点：（指定该线要通过的另一点）2）绘制多线设置多线样式(1) 功能设置平行多线样式。

(2) 调用菜单：格式(O)→多线样式(M)命令行：MLSTYLE(3) 格式命令：（输入命令）3）设置多线样式的步骤为：①从“格式（O）”菜单中选择“多线样式（M）”。

②在“多线样式”对话框中的“名称”栏中输入线型名称，例如输入“24墙”，再单击“添加”按钮。

③单击“加载”按钮。

④单击“元素特性”按钮。

⑤在“偏移”栏内输入新的偏移量，按“添加”按钮，再输入新的偏移量，再按“添加”按钮，设置几条多线，就输入几个偏移量。

默认设置偏移量为-0.5和0.5，可以删除它们。

⑥单击“确定”按钮，返回“多线样式”对话框。

建筑cad复习题答案一、单项选择题1. CAD软件中，用于创建直线的命令是（）。

A. LINEB. CIRCLEC. RECTANGLED. POLYLINE答案：A2. 在AutoCAD中，如何快速选择所有相同属性的对象？（）A. 使用“快速选择”工具B. 使用“选择”工具C. 使用“过滤器”工具D. 使用“属性”工具答案：A3. 建筑CAD中，创建墙体的常用命令是（）。

A. WALLB. LINEC. RECTANGLED. POLYLINE答案：A4. 在CAD中，如何将图形按比例缩放？（）A. 使用“SCALE”命令B. 使用“STRETCH”命令C. 使用“EXTEND”命令D. 使用“OFFSET”命令答案：A5. 在CAD中，如何将多个对象组合成一个复合对象？（）A. 使用“GROUP”命令B. 使用“UNION”命令C. 使用“SUBTRACT”命令D. 使用“INTERSECT”命令答案：A二、多项选择题1. 以下哪些命令用于创建圆形对象？（）A. CIRCLEB. ELLIPSEC. ARCD. SPLINE答案：A, B, C2. 在CAD中，哪些命令可以用于创建多边形对象？（）A. POLYGONB. RECTANGLEC. POLYLINED. HATCH答案：A, B, C3. 在CAD中，哪些命令可以用于修改对象属性？（）A. PROPERTIESB. CHPROPC. CHANGED. MODIFY答案：A, B三、填空题1. 在CAD中，使用________命令可以创建一个矩形对象。

答案：RECTANGLE2. 使用________命令可以测量两点之间的距离。

答案：DIST3. 在CAD中，________命令用于创建圆弧对象。

答案：ARC4. 使用________命令可以将图形沿指定路径复制。

答案：MIRROR5. 在CAD中，________命令用于创建椭圆对象。

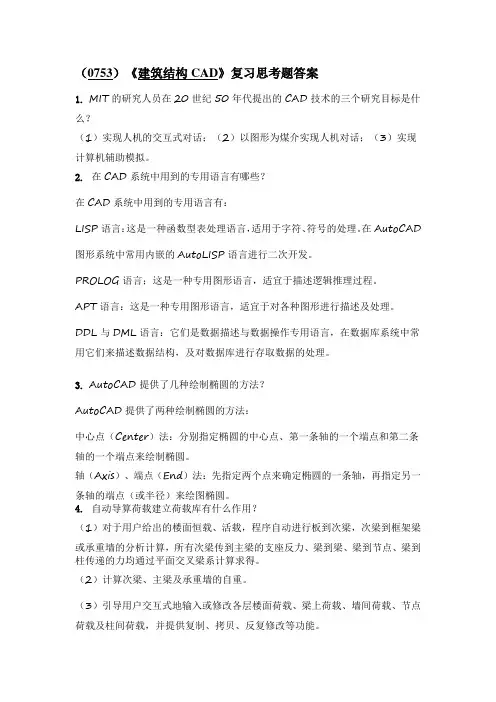

（0753）《建筑结构CAD》复习思考题答案1. MIT的研究人员在20世纪50年代提出的CAD技术的三个研究目标是什么？（1）实现人机的交互式对话；（2）以图形为煤介实现人机对话；（3）实现计算机辅助模拟。

2.在CAD系统中用到的专用语言有哪些？在CAD系统中用到的专用语言有：LISP语言：这是一种函数型表处理语言，适用于字符、符号的处理。

在AutoCAD 图形系统中常用内嵌的AutoLISP语言进行二次开发。

PROLOG语言；这是一种专用图形语言，适宜于描述逻辑推理过程。

APT语言：这是一种专用图形语言，适宜于对各种图形进行描述及处理。

DDL与DML语言：它们是数据描述与数据操作专用语言，在数据库系统中常用它们来描述数据结构，及对数据库进行存取数据的处理。

3. AutoCAD提供了几种绘制椭圆的方法？AutoCAD提供了两种绘制椭圆的方法：中心点（Center）法：分别指定椭圆的中心点、第一条轴的一个端点和第二条轴的一个端点来绘制椭圆。

轴（Axis）、端点（End）法：先指定两个点来确定椭圆的一条轴，再指定另一条轴的端点（或半径）来绘图椭圆。

4.自动导算荷载建立荷载库有什么作用？（1）对于用户给出的楼面恒载、活载，程序自动进行板到次梁，次梁到框架梁或承重墙的分析计算，所有次梁传到主梁的支座反力、梁到梁、梁到节点、梁到柱传递的力均通过平面交叉梁系计算求得。

（2）计算次梁、主梁及承重墙的自重。

（3）引导用户交互式地输入或修改各层楼面荷载、梁上荷载、墙间荷载、节点荷载及柱间荷载，并提供复制、拷贝、反复修改等功能。

（4）各类荷载均可以平面图形的方式标注输出，也可以数据文件方式输出；可分类详细输出各类荷载，也可综合迭加输出各类荷载。

5.对于楼板，SATWE给出了哪些简化假定？楼板整体平面内无限刚性、分块无限刚性、分块无限刚性带弹性连接板带和弹性楼板。

1.简述如何才能提高软件的市场竞争力？一方面必须跟踪国际计算机技术发展的先进水平，另一方面必须满足国内市场用户的使用需求。

西南大学培训与继续教育学院课程考试一、单项选择题(本大题共10小题，每道题3.0分，共30.0分)1.（）是在砌体墙表面增抹钢筋、水泥砂浆的加固方法。

A.材料置换法B.钢筋网砂浆面层法C.喷浆法D.粘贴型钢法2.《抗震规范》4.2.4条规定：高宽比大于（）的高层建筑，在地震作用下基础底面积不宜出现拉应力。

A.3B.4C.5D.63.对于要求后续使用年限为40年的建筑，应按《建筑抗震鉴定标准》GB50023-2009中（）类建筑进行抗震鉴定；A.AB.BC.CD.D4.根据规范构造要求，新增混凝土层的最小厚度，采用人工浇筑时，不应小于（）m m。

A.30B.50C.40D.605.当最弱楼层综合抗震能力指数大于等于（）时，可评定为满足抗震鉴定要求。

A.2.0B.0.5C.1.0D.1.56.对安全等级为三级或设计使用年限为50年以下的结构，重要系数不应小于（）。

A.0.7B.0.8C.0.9D.1.07.计算机辅助设计的软件分成四大类，即系统软件、计算机语言处理软件、支撑软件和（）。

A.操作系统B.应用软件C.文档系统D.数据库系统8.混凝土结构加固计算的结果有两大方面的内容：综合抗震能力指数计算结果和混凝土（）计算结果。

A.耐久性B.承载力C.实用性D.安全性9.20世纪50年代初期，美国（）研制开发出了数控自动铣床，随后又完成了用于数控的APT语言，从此开始了对CAD技术的研究。

A.哈佛大学B.斯坦福大学C.麻省理工学院D.加州大学伯克利分校10.（）是用特制的结构胶粘剂将钢板粘贴在钢筋混凝土结构表面，能达到加固和增强原结构承载力和抗震能力的目的。

A.外粘钢板加固法B.外包型钢加固法C.置换材料法D.钢绞线-聚合物砂浆面层法二、判断题(本大题共10小题，每道题3.0分，共30.0分)1.基础及岩土工具箱开发不涉及《人防规范》。

对错2.悬挑楼梯设计时，平台板的配筋将集中布置在与梯板相交处三分之一的板宽范围内，并使之形成一根暗梁。

1：[论述题]CAD技术与传统手工设计相比，有哪些优势？参考答案：CAD技术运用于工程设计有着传统手工设计无法比拟的优越性，它能降低劳动强度，提高设计质量，缩短设计周期。

有效避免手工设计中存在的"错、碰、漏、缺”现象。

采用CAD技术能方便实现项目投标、方案优化、数值计算、施工图设计绘制、工程造价预算等一系列服务，从而降低工程造价、节省投资、提高设计质量、提高生产效益。

2：[论述题]名词解释：协同技术参考答案：是指在集成的基础上，在网络技术的支持下，实现并行工程处理作业。

以工程项目为核心，使不同地点的设计专业群体能及时地共享图形库、数据库、材料库及一切上网资源。

3：[论述题]名词解释CAD技术参考答案：主要是用计算机及其图形输入/输出外围设备帮助设计人员进行工程和产品设计的技术，它的发展与计算机硬件及其软件的发展和完善是紧密相关的。

1：[论述题]优化方法软件包主要包括哪两方面的内容？参考答案：优化方法软件包主要包括两方面的内容：一是针对实际问题如何建立最优化问题的数学模型，二是如何选择最优方法利用计算机对该问题求解。

2：[论述题]CAD支撑软件需要包括哪些方面的内容？参考答案：CAD支撑软件需要包括以下几方面的内容：1）基本图形元素生成程序；2）图形编辑功能程序；3）用户接口；4）三维几何造型系统；5）数据库及其管理系统；6）汉字处理系统；7）网络通讯系统。

3：[填空题]参考答案：科学计算类支撑系统图形支撑系统数据库管理系统4：[填空题]参考答案：线架模型表面模型实体模型5：[填空题]参考答案：前处理计算后处理1：[论述题]AutoCAD有哪些选择模式？参考答案：“Window s（窗口）”模式：在该模式下，用户可使用光标在屏幕上指定两个点来定义一个矩形窗口。

如果某些可见对象完全包含在该窗口之中，则这些对象将被选中。

“Last（上一个）”：选择最近一次创建的可见对象。

“Crossing（窗交）”：与“Window”模式类似，该模式同样需要用户在屏幕上指定两个点来定义一个矩形窗口。

［0753］《建筑结构CAD chi建筑结构CAD应用概况和发展［判断题］目前前处理广泛采用人机图形交互输入数据，后处理可将计算设计结果以图形方式输出（如变形图、内力图、振型图等），直至自动生成完整的施工图参考答案：正确［判断题］CAD技术能完全取代人脑，运用于工程设计并能杜绝设计事故的发生。

参考答案：错误［多选题］自20世纪60年代末期开始，我国最早在（）行业开始了对CAD技术的研究和开发工作。

A:航空B:造船C:石油D:汽车参考答案：ABD［多选题］CAD技术的未来发展方向是（）。

A:集成化B:规模化C:协同化D:智能化参考答案：ACD［论述题］CAD技术与传统手工设计相比，有哪些优势？参考答案：CAD S术运用于工程设计有着传统手工设计无法比拟的优越性，它能降低劳动强度，提高设计质量，缩短设计周期。

有效避免手工设计中存在的”错、碰、漏、缺”现象。

采用CAD S术能方便实现项目投标、方案优化、数值计算、施工图设计绘制、工程造价预算等一系列服务，从而降低工程造价、节省投资、提高设计质量、提高生产效益。

［论述题］CAD S术发展可以分成哪四个阶段？参考答案：（I ）第一阶段，20世纪60年代初期〜60年代末期。

这个阶段的CAD系统以使用大型通用机（晶体管电路为主）和刷新式图形显示器为基本标志；这个时期的CAD系统价格昂贵，性能简单，全世界只有少数大企业研制或拥有大约200套CAD系统，主要应用于航空和汽车制造业。

（I）第一阶段，20世纪60年代初期〜60年代末期。

这个阶段的CAD系统以使用大型通用机（晶体管电路为主）和刷新式图形显示器为基本标志；这个时期的CAD系统价格昂贵，性能简单，全世界只有少数大企业研制或拥有大约200套CAD系统，主要应用于航空和汽车制造业。

（2）第二阶段，20世纪60年代末期〜70年代末期。

60年代末，美国DEC公司开始生产出价格相当低廉的小型机。

同时价格更加便宜的存储管式显示器也得到应用，光笔、图形输入板等各种形式的图形输入设备也投入应用。

1：[单选题]1、下列关于楼梯的描述错误的是（）A：梯段的坡度不应大于45度B：每跑楼梯的级数不大于18步C：梯段宽度要大于等于平台宽度D：梯井的宽度不大于400mm。

参考答案：C2：[判断题]在建筑制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5参考答案：错误3：[判断题]平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形参考答案：错误4：[判断题]将建筑构件的某一部分向基本投影面投射所得到的视图，称为局部视图，所以局部视图一定会使某个基本视图的一部分。

参考答案：正确5：[判断题]国家标准中。

A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420 参考答案：正确6：[判断题]在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角参考答案：正确7：[单选题]下面关于选取对象的说法正确的是A：直接单击所要选取的对象B：在选取对象时先确定左上角，再向右下角拖动，框在选择框内的对象被选中C：交叉选取对象时先确定右上角，再向右下角拖动，框在选择框内的对象被选中D：多边形选取对象的方法是单击移动+按钮，命令行内输入WP，然后确定选择范围参考答案：A8：[单选题]下面的操作中不能实现复制操作的是A：复制B：镜像C：偏移D：分解参考答案：D9：[单选题]下面关于拉伸对象的说法不正确的是A：直线在窗口内的端点不动，在窗口外的端点移动B：在对区域填充部分拉伸对象时，窗口外的端点不动，窗口内的端点移动C：在拉伸圆弧时，圆弧的弦高不变，主要调整圆心的位置和圆弧的起始角和终止角D：多段线两端的宽度、切线方向以及曲线及拟合信息均不改变参考答案：A10：[论述题]阵列命令分为那两种,快捷键是什么?参考答案：圆形阵列和矩形阵列,快捷键是ar11：[论述题]正交的快捷键和作用参考答案：F8，作图只能在水平与竖直方向上。

1：[论述题]实现图形移动的命令有哪些？参考答案：偏移（O），移动（M）2：[单选题]在建筑制图中，一般要求字体为A：仿宋体B：宋体C：长仿宋体D：黑体参考答案：C3：[单选题]计算机辅助设计的英文缩写是A：CADB：CA MC：CAED：CA T参考答案：A4：[单选题]在AUTOCAD软件使用过程中，为查看帮助信息，应按的功能键是A：F1B：F2C：F6D：F10参考答案：A5：[判断题]在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则参考答案：正确6：[判断题]一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面参考答案：错误7：[判断题]任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的参考答案：正确8：[判断题]为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

0753 20192单项选择题1、水泥墙计算包括抗滑稳定性验算、（）、墙身应力验算(取基坑坑底部位)、挡墙基底地基承1.抗拉稳定性验算2.抗压稳定性验算3.抗浮稳定性验算4.抗倾覆稳定性验算2、边坡稳定计算包括三种计算方法，每种算法给出详细的计算结果，但不包括下面哪种方法（）？1.布朗法（Brown）2.萨尔玛法(Sarma)3.简布法(Janbu)4.简化毕肖普法（Bishop）3、楼梯施工图内容不包括（）。

1.钢筋表2.楼梯立面图3.梯板及平台配筋详图4.楼梯平面图4、楼梯设计中一般楼梯梁的保护层厚度是（） mm。

1.302.353.254.205、《地基规范》3.0.5条：地基基础设计中计算地基变形时，传至基础底面上的荷载效应应按正常使用极限计入风荷载和地震作用。

1.瞬态2.永久3.临时4.准永久6、工具箱可以导入JCCAD中输入的（）资料。

1.温度2.荷载3.水文4.地质7、对于多柱基础，程序取多根柱的（）作为冲切计算时柱的截面尺寸。

1.外接矩形2.外接圆3.内切圆4.内接矩形8、岩土工程输入地质资料的相关信息时不包括（）。

1.土层数2.天然地面标高3.饱和度4.地下水标高9、验算坡地、岸边建筑桩基的整体稳定性时，应采用荷载效应（）组合。

1. D. 标准2.基本3.永久4.准永久10、高层建筑《高层建筑民用建筑设计防火规范》（GB50045-95）规定，每层疏散楼梯总宽度应按其通过人1.0.902. 1.203. 1.004. 1.1011、对于平板式筏基，程序能计算柱对筏基的（）和剪切。

1.受拉2.受压3.受弯4.冲切12、楼梯板及平台板的保护层厚度为（） mm。

1.252.103.154.2013、基础计算的构件类型有：单柱下的独立基础、多柱下独立基础、墙下条形基础、单柱下的桩承台基础、梁。

1.半刚性2.弹性3.刚性4.弹塑性14、当钢结构梁柱的计算应力比、长细比超限，或者混凝土梁柱计算配筋超筋时，程序对应输出项都会以（1.橙色2.蓝色3.黄色4.红色15、地基参数值与采用的地基模型有关，当采用文克尔模型时，需要输入的是（）K。
