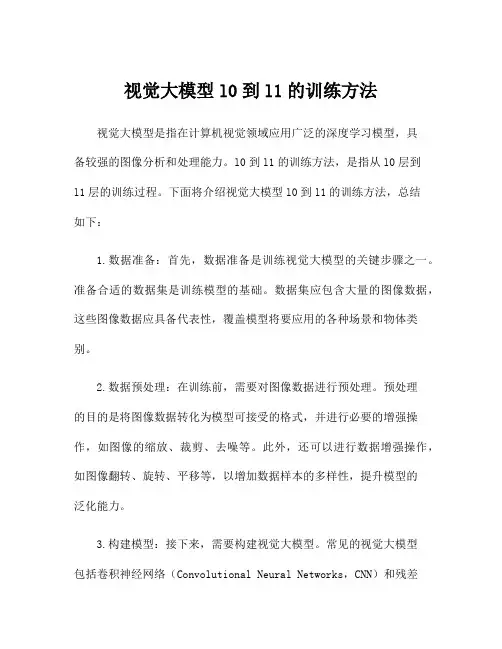

视觉大模型l0到l1的训练方法视觉大模型是指在计算机视觉领域应用广泛的深度学习模型,具备较强的图像分析和处理能力。
l0到l1的训练方法,是指从l0层到l1层的训练过程。
下面将介绍视觉大模型l0到l1的训练方法,总结如下:1.数据准备:首先,数据准备是训练视觉大模型的关键步骤之一。
准备合适的数据集是训练模型的基础。
数据集应包含大量的图像数据,这些图像数据应具备代表性,覆盖模型将要应用的各种场景和物体类别。
2.数据预处理:在训练前,需要对图像数据进行预处理。
预处理的目的是将图像数据转化为模型可接受的格式,并进行必要的增强操作,如图像的缩放、裁剪、去噪等。
此外,还可以进行数据增强操作,如图像翻转、旋转、平移等,以增加数据样本的多样性,提升模型的泛化能力。
3.构建模型:接下来,需要构建视觉大模型。
常见的视觉大模型包括卷积神经网络(Convolutional Neural Networks,CNN)和残差网络(Residual Networks,ResNets)。
视觉大模型通常具有多层的结构,将图像数据通过一系列的卷积、池化和全连接等层进行特征提取和分类等操作。
在构建模型时,需要根据具体任务需求选择合适的模型结构。
4.初始化参数:在开始训练前,需要初始化模型的参数。
常用的初始化方法有随机初始化和预训练初始化两种。
随机初始化是指将模型的参数随机赋初值;预训练初始化是指通过在其他相关任务上进行预训练,获取初始参数。
预训练初始化可以加快模型的收敛速度和提升模型的性能。
5.前向传播:在训练过程中,通过将输入数据送入模型,进行前向传播操作。
前向传播是指从输入层开始,逐层计算模型中每个神经元的输出,并将计算结果传递给下一层。
在前向传播过程中,计算结果会被一系列的激活函数进行非线性转换,以增强模型的表达能力。
6.损失函数计算:前向传播后,需要计算模型的损失函数。
损失函数是衡量模型输出与真实标签之间差异的指标,通常采用交叉熵损失函数、均方误差损失函数等。
第5章数据处理目录1.数据预处理2.特征工程l为了使构建的模型尽可能的逼近最优,需要在建模前对特征进行处理。
特征工程是使用专业背景知识和技巧处理数据,使得特征能在算法上发挥更好的作用的过程。
l特征工程的步骤包含特征选择、特征降维和特征构造等。
l特征选择也称特征子集选择,是从原始特征中选择出一些最有效特征以降低数据集维度的过程,是提高算法性能的一个重要手段。
l特征选择能够剔除不相关或者冗余的特征,从而达到减少特征个数、提高模型精确度、减少运行时间的目的。
•子集搜索法在原始特征中选择出最优的特征子集,避免了特征过多时遇到指数爆炸问题,该方法在选择特征时采取从候选特征子集中不断迭代生成更优候选子集的方法,使得时间复杂度大大减小。
•该方法主要涉及如何生成候选子集和如何评价候选子集的好坏两个关键环节。
子集搜索法生成候选子集可以使用贪心算法,主要有3种策略前向搜索;前后搜索;双向搜索。
l前向搜索p初始将每个特征作为一个候选子集,然后从当前所有候选子集中选择出最佳的特征子集;p接着在上一轮中选出的特征子集中添加一个新的特征,同样选出最佳特征子集,直至选不出比上一轮更好的特征子集。
l后向搜索p初始将所有特征作为一个候选特征子集;p接着尝试去除上一轮特征子集中一个特征并选出当前最优特征子集,直至选不出比上一轮更好的特征子集。
l双向搜索p将前向搜索和后向搜索结合起来,即在每一轮中都有添加操作和剔除操作。
l在选择候选子集时,可以利用信息增益对特征子集的好坏进行评价,值得注意的是信息增益越大越有助于分类。
l过滤式选择先对数据集进行特征选择,然后对学习器进行训练,特征的选择与后续学习器无关。
l Relief是一种著名的过滤式特征选择方法,该方法设计了一个“相关统计量”来度量特征的重要性,该统计量是一个向量,其每个分量分别对应一个初始特征,其重要性取决于相关统计量分量之和。
方差选择法和相关系数法主要用于数值型连续型特征的选择,常用于有监督学习中的回归问题。

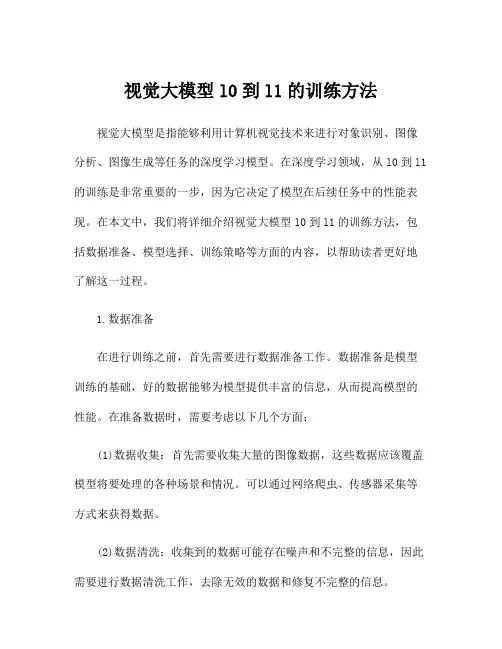

视觉大模型l0到l1的训练方法视觉大模型是指能够利用计算机视觉技术来进行对象识别、图像分析、图像生成等任务的深度学习模型。
在深度学习领域,从l0到l1的训练是非常重要的一步,因为它决定了模型在后续任务中的性能表现。
在本文中,我们将详细介绍视觉大模型l0到l1的训练方法,包括数据准备、模型选择、训练策略等方面的内容,以帮助读者更好地了解这一过程。
1.数据准备在进行训练之前,首先需要进行数据准备工作。
数据准备是模型训练的基础,好的数据能够为模型提供丰富的信息,从而提高模型的性能。
在准备数据时,需要考虑以下几个方面:(1)数据收集:首先需要收集大量的图像数据,这些数据应该覆盖模型将要处理的各种场景和情况。
可以通过网络爬虫、传感器采集等方式来获得数据。
(2)数据清洗:收集到的数据可能存在噪声和不完整的信息,因此需要进行数据清洗工作,去除无效的数据和修复不完整的信息。
(3)数据标注:对于监督学习任务,需要为每个样本标注正确的标签。
标注可以是对象位置、类别等信息,标注工作需要耗费大量的人力和时间。
(4)数据划分:在数据准备的最后一步,需要将收集到的数据划分为训练集、验证集和测试集。
通常可以按照8:1:1的比例进行划分。
2.模型选择在进行l0到l1的训练之前,首先需要选择合适的模型架构。
随着深度学习技术的不断发展,出现了许多适用于视觉大模型的模型架构,如VGG、ResNet、Inception等。
在选择模型时,需要考虑以下几点:(1)模型复杂度:模型的复杂度会直接影响到训练和推理时的性能和速度。
通常情况下,需要权衡模型的性能和复杂度,选择一个合适的模型。
(2)数据集规模:不同规模的数据集适合的模型也不同。
通常来说,对于大规模的数据集,可以选择复杂的模型进行训练,而对于小规模的数据集,需要选择简单的模型。
(3)任务要求:不同的任务可能需要不同的模型来进行处理。
例如,对于图像分类任务,可以选择AlexNet、VGG等模型,而对于对象检测任务,则可以选择Faster R-CNN、YOLO等模型。

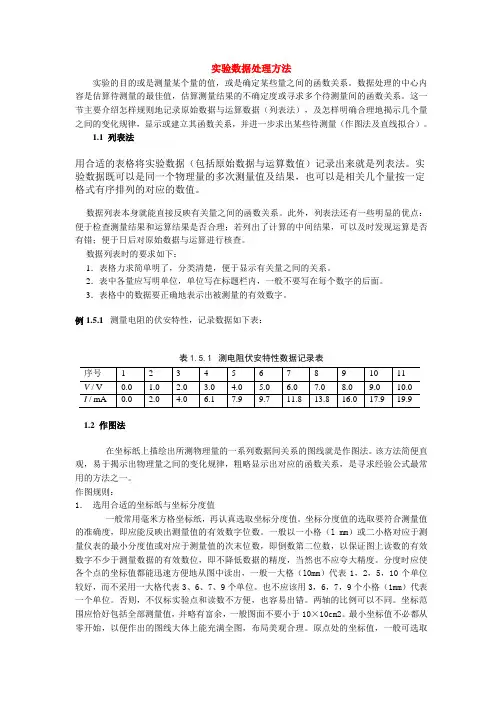

实验数据处理方法实验的目的或是测量某个量的值,或是确定某些量之间的函数关系。
数据处理的中心内容是估算待测量的最佳值,估算测量结果的不确定度或寻求多个待测量间的函数关系。
这一节主要介绍怎样规则地记录原始数据与运算数据(列表法),及怎样明确合理地揭示几个量之间的变化规律,显示或建立其函数关系,并进一步求出某些待测量(作图法及直线拟合)。
1.1 列表法用合适的表格将实验数据(包括原始数据与运算数值)记录出来就是列表法。
实验数据既可以是同一个物理量的多次测量值及结果,也可以是相关几个量按一定格式有序排列的对应的数值。
数据列表本身就能直接反映有关量之间的函数关系。
此外,列表法还有一些明显的优点:便于检查测量结果和运算结果是否合理;若列出了计算的中间结果,可以及时发现运算是否有错;便于日后对原始数据与运算进行核查。
数据列表时的要求如下:1.表格力求简单明了,分类清楚,便于显示有关量之间的关系。
2.表中各量应写明单位,单位写在标题栏内,一般不要写在每个数字的后面。
3.表格中的数据要正确地表示出被测量的有效数字。
例1.5.1测量电阻的伏安特性,记录数据如下表:表1.5.1测电阻伏安特性数据记录表1.2 作图法在坐标纸上描绘出所测物理量的一系列数据间关系的图线就是作图法。
该方法简便直观,易于揭示出物理量之间的变化规律,粗略显示出对应的函数关系,是寻求经验公式最常用的方法之一。
作图规则:1.选用合适的坐标纸与坐标分度值一般常用毫米方格坐标纸,再认真选取坐标分度值。
坐标分度值的选取要符合测量值的准确度,即应能反映出测量值的有效数字位数。
一般以一小格(l mm)或二小格对应于测量仪表的最小分度值或对应于测量值的次末位数,即倒数第二位数,以保证图上读数的有效数字不少于测量数据的有效数位,即不降低数据的精度,当然也不应夸大精度。
分度时应使各个点的坐标值都能迅速方便地从图中读出,一般一大格(l0mm)代表1,2,5,10个单位较好,而不采用一大格代表3、6、7、9个单位。
第一部分 PL/0语言及其编译器1. PL/0语言介绍PL/0程序设计语言是一个较简单的语言,它以赋值语句为基础,构造概念有顺序、条件和重复(循环)三种。
PL/0有子程序概念,包括过程定义(可以嵌套)与调用且有局部变量说明。
PL/0中唯一的数据类型是整型,可以用来说明该类型的常量和变量。
当然PL/0也具有通常的算术运算和关系运算。
具体的PL/0语法图如下。
1.1PL/0语言的语法图 程序程序体语句序列条件表达式因子2. PL/0语言编译器本书所提供的PL/0语言编译器的基本工作流程如图1-1所示:源程序执行结果图1-1 PL/0编译器基本工作流程2.1 词法分析PL/0的语言的词法分析器将要完成以下工作: (1) 跳过分隔符(如空格,回车,制表符);(2) 识别诸如begin,end,if,while 等保留字; (3) 识别非保留字的一般标识符,此标识符值(字符序列)赋给全局量id,而全局量sym 赋值为SYM_IDENTIFIER。
(4) 识别数字序列,当前值赋给全局量NUM,sym 则置为SYM_NUMBER; (5) 识别:=,<=,>=之类的特殊符号,全局量sym 则分别被赋值为SYM_BECOMES,SYM_LEQ,SYM_GTR 等。
相关过程(函数)有getsym(),getch(),其中getch()为获取单个字符的过程,除此之外,它还完成:(1) 识别且跳过行结束符;(2) 将输入源文件复写到输出文件;(3) 产生一份程序列表,输出相应行号或指令计数器的值。
2.2 语法分析我们采用递归下降的方法来设计PL/0编译器。
以下我们给出该语言的FIRST 和FOLLOW 集合。
非终结符(S) FIRST(S)FOLLOW(S)程序体 const var procedure ident callif begin while. ;语句 ident call begin if while . ; end条件 odd + - ( ident numberthen do表达式+ - ( ident number . ; ) R end then do 项 ident number ( . ; ) R + - end then do 因子 ident number (. ; ) R + - * / end then do注:表中R 代表六个关系运算符。
数据科学导论》教学大纲、课程及教师基本信息注1:平时考核(100%)=15%平时作业+15%projectl流数据处理/结构化数据分析+15%project2文本分析+15%project3图数据分析;2:平时考核应占总成绩的40-70%。
考核办法说明:本课程的考核分为三个方面,包括平时上机实践、3个大作业(即流数据处理/结构化数据分析、文本分析、图数据分析)和期末闭卷考试。
平时上机实践,学生必须完成上机练习题目,并提交上机实验报告;大作业锻炼学生综合运用所学知识、解决复杂问题的能力;期末考试考查学生对知识点的掌握和灵活运用能力。
最终成绩的计算按照平时成绩:大作业1:大作业2:大作业3:期末成绩=15:15:15:15:4的0比例产生。
二、任课教师简介三、课程简介课程简介“数据科学导论”是一门入门课程,同时也是“数据科学”课程群统领式的课程, 把学生引进数据科学的大门。
它的目标有两个:一个是扩展学生在数据科学方面的视野培养兴趣,另一个是为学习后续课程打下坚实的基础,培养数据科学家。
教学内容分为四大模块,分别是基础(base)模块、关系数据/流数据处理(relational&stream)模块、文本数据处理和分析(text)模块、图数据处理和分析(graph)模块。
基础模块为后续的3个实践模块的基础,内容包括:•概念:数据科学概论,主要介绍数据科学的基本概念、大数据及其价值、数据处理的全生命周期,包括数据的采集和获取、数据预处理/清洗和集成、数据管理、数据分析、可视化和解释等;•方法:包括各种数据模型、数据处理的不同模式(批处理和流式处理)、通用的数据分析方法、数据可视化等;•平台和工具:包括分布式计算与大数据平台(Hadoop&Spark)以及Python 语言。
其中Python语言部分,包括对Python语言基础以及Python的几个重要的库(数据预处理库pandas、机器学习库Scikit-Leam、可视化库Matplotlib)的介绍。

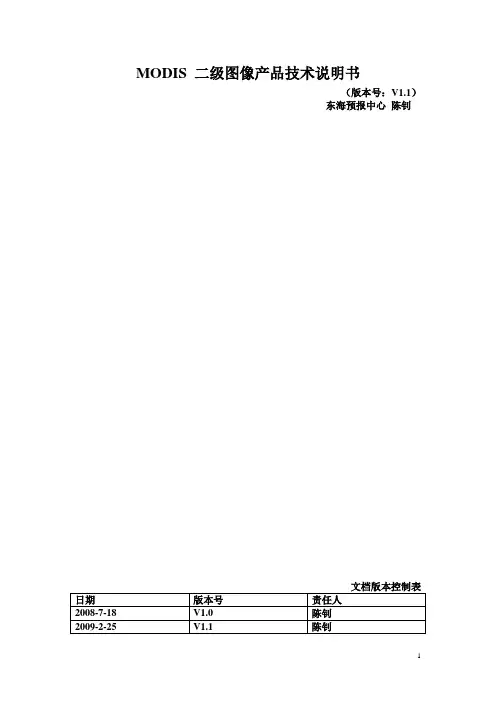

MODIS 二级图像产品技术说明书(版本号:V1.1)东海预报中心陈钊一、MODIS仪器、平台及其技术性能介绍简要介绍MODIS是Moderate-Resolution Imaging Spectroradiometer(中等分辨率光谱成像仪)的缩写。
该仪器是拥有36个可见光和红外通道的卫星遥感仪器,主要用于地球环境观察、搭载于美国国家航空航天局发射的EOS系列卫星上。
为了支持全世界科学界对地球环境的研究,EOS系列卫星通过X波段下行数据链路向全世界公开免费广播MODIS观测数据。
接近于MODIS的其它卫星遥感仪器有欧洲空间局EviSat卫星上的MERIS 仪器,我国在“神舟-3”飞船上实验的CMODIS,和“风云-3A”卫星上搭载的MERIS。
卫星平台搭载MODIS的目前有2颗卫星,EOS-AM,EOS-PMEOS-AM又名Terra,拉丁文意为大地,1999年12月18日发射升空,采用太阳同步轨道(SSO),设计为“上午星”,周期约100分钟,对于地球上同一地方每天可提供2次成像,星下点地方时约为昼间10时30分、夜间22时10分。
Terra卫星在轨道运行的艺术想象图EOS-PM又名Aqua,拉丁文意为“水”,2002年5月4日发射,轨道特性与Terra基本相同,但设计为“下午星”,星下点地方时约为昼间14时,夜间1时40分。
Aqua 卫星在测试厂房中照片(太阳能翼处于折叠状态)技术性能MODIS仪器的36个波段特性表如下:表1:反射性波段(RSB)表2热辐射性波段(TEB)上述各通道中,1、2通道的星下点空间分辨率为250米。
3、4、5、6、7通道的星下点空间分辨率为500米。
其余各个通道的星下点空间分辨率约为1千米。
二、东海预报中心的MODIS数据接收和处理2.1 数据接收东海预报中心通过星地通卫星数据广播接收站接收Terra、Aqua卫星的MODIS数据。
卫星数据广播接收站并不直接接收Terra、Aqua卫星的数据,卫星数据由中国气象局的大型地面站接收,可较好的保证接收数据的质量。
“珠海一号”高光谱卫星数据产品用户手册(Ver:2.5)“珠海一号“高光谱卫星数据产品用户手册修改记录版权声明珠海欧比特宇航科技股份有限公司拥有此文件的版权,并有权将其作为保密资料处理。
本文件包含由版权法保护的专有资料,版权所有,未经珠海欧比特宇航科技股份有限公司的书面同意不得将本文件的任何部分进行照相、复制、公开、转载或以其他方式散发给第三方,否则,必将追究其法律责任。
免责声明本文档仅提供阶段性信息,所含内容可根据产品的实际情况随时更新,恕不另行通知。
如因文档使用不当造成的直接或间接损失,珠海欧比特宇航科技股份有限公司不承担任何责任。
珠海欧比特宇航科技股份有限公司ZHUHAI ORBITA AEROSPACE SCIENCE & TECHNOLOGY CO. , LTD地址(Addr):广东省珠海市唐家东岸白沙路1号欧比特科技园Orbita Tech Park, 1 Baisha Road, Tangjia Dong,an, Zhuhai, Guangdong, China邮编:519080电话(Tel):+86 756-3391979传真(Fax):+86 756-3391980网址(web):目录1.“珠海一号”星座 (4)2.“珠海一号”高光谱卫星数据产品 (7)2.1 产品分级 (7)2.2 产品处理流程 (7)2.3 产品命名规则 (9)2.4 产品构成 (11)2.5 产品规格 (12)2.6 元数据描述 (13)2.7 数据标准色彩显示波段组合建议 (14)附录1.光谱范围及光谱响应曲线 (15)1.1 OHS-2A卫星 (15)1.1.1 OHS-2A CMOS1 (15)1.1.2 OHS-2A CMOS2 (17)1.1.3 OHS-2A CMOS3 (18)1.2 OHS-2B卫星 (20)1.2.1 OHS-2B CMOS1 (20)1.2.2 OHS-2B CMOS2 (21)1.2.3 OHS-2B CMOS3 (23)1.3 OHS-2C卫星 (24)1.3.1 OHS-2C CMOS1 (24)1.3.2 OHS-2C CMOS2 (26)1.3.3 OHS-2C CMOS3 (27)1.4 OHS-2D卫星 (29)1.4.1 OHS-2D CMOS1 (29)1.4.2 OHS-2D CMOS2 (30)1.4.3 OHS-2D CMOS3 (32)1.5 OHS-3A卫星 (33)1.5.1 OHS-3A CMOS1 (33)1.5.2 OHS-3A CMOS2 (35)1.5.3 OHS-3A CMOS3 (36)1.6 OHS-3B卫星 (38)1.6.1 OHS-3B CMOS1 (38)1.6.2 OHS-3B CMOS2 (39)1.6.3 OHS-3B CMOS3 (41)1.7 OHS-3C卫星 (42)1.7.3 OHS-3C CMOS1 (42)1.7.2 OHS-3C CMOS2 (44)1.7.1 OHS-3C CMOS3 (45)1.8 OHS-3D卫星 (47)1.8.1 OHS-3D CMOS1 (47)1.8.2 OHS-3D CMOS2 (48)1.8.3 OHS-3D CMOS3 (50)附录2.RPC参数 (51)附录3. 绝对辐射定标系数 (54)附录4.卫星观测角和方位角定义 (54)4.1 卫星高度角计算 (55)4.2 卫星方位角计算 (56)附录5.太阳高度角和方位角定义 (57)5.1 日地距离计算 (57)5.2 太阳常数计算 (58)5.3 太阳高度角计算 (59)5.4 太阳方位角计算 (60)附录6. 常用波段应用说明 (61)1.“珠海一号”星座“珠海一号”遥感微纳卫星星座(以下简称“珠海一号”星座)是由珠海欧比特宇航科技股份有限公司投资建设并运营的商业遥感微纳卫星星座。
ADS80的L0级数据处理
一、打开工作空间
1.首先启动Gpro,在MM Data选项中点击“open”。
通过“open”来添加一个workspace。
Workspace(工作空间)文件已在数据下载阶段通过ADS80 Downloader软件自动生成,通常存放在原始影像数据文件的根目录下。
2.每个Workspace至少包含有一个Flight文件(*.flt),在Workspace打开后首先要创
建Flight文件。
在Raw Download Data选项卡中,点击Set Flight,出现如下窗口:
通过“New”来创建新的Flight文件。
据指明位置,通过“Add”来完成。
为了保持一致性,建义最好使用缺省设置,也可根据需要修改名称。
点击"yes"确认影像目录的创建
在在“影像位置”对话框中点"ok"键。
最终航带对话框类似于上图
点击"ok",关闭航带对话框
二、工程创建(Add To Project)
在创建Flight文件后,在“Raw Download Data”窗口中可以看到从MM40中下载的全部数据。
此窗口将影像的飞行时间、实际大小、金字塔层的计算等都全面显示出来。
根据需要选择不同航带、不同波段、不同角度的影像通过“Add To Project”来添加到工程,新的工程也同时被创建,当然也可以添加到已有工程。
1.点击“Add To Project”后,会出现如下对话框,由于Rectify(纠正)、APM(连
接点自动匹配)、Triangulation(三角测量)将在后续工作中完成,所以这里只勾选Add to Project。
点击Next,进行下一步处理。
2.创建过程会让我们选择GPS-IMU数据,根据已处理的GPS-IMU数据的位置将 SBET/SOL 、File、TM File、SMRMSG File三个文件添加好。
3.点击“Next”(下一步)按钮。
点击New,出现如下创建工程对话框:
创建工程对话框包含4部分:
a)“Name and data location”(命名及数据位置)
·编辑工程名
·工程在文件系统中的位置,设置为给定路径
·在随后处理过程中生成新影像时存储影像位置,建议使用缺省位置。
b)“Coordinate Systems”(坐标系统)
“Horizontal reference system”(水平参考系统)
点击“Select”按钮选择正确的坐标系统及参考数据。
“Vertical reference system”垂直参考系统
根据坐标系统,垂直参考系统可绑到水平参考系统上也可从可用数据中任选其一。
c)“Estimated Ground Elevation”(估算地面高程)
输入的最小与最大地面高程落差应接近50米,这些数值将用于后序的相关点匹配和L1数据校正,应尽量准确输入。
d)“Project description”(工程描述)
此项可填可不填,或许对于工程更明确的描述有用。
创建工程对话框设置完毕后,点击ok,出现如下对话框:
通过此对话框为工程文件选择合适的存放路径。
4.保存好工程文件后,又返回如下窗口:
如需对已创建的工程文件进行修改,可点击Edit选项进行编辑。
确保工程文件设置准确无误后,点击Next(下一步)进行后续设置。
5.选中工程后点击“Next”(下一步)按钮。
加载过程中软件会自动选择相机检校
文件,一定要确保相应的相机文件存放在对应的文件夹中,一般存放在“X/Program Files/Leica Geosystems/Gpro/bin”中。
在此过程中软件会让我们选择传感器感光校准,校准说明常从v001开始排序,从1开始增加,因此生成新的便为v002了。
传感器几乎不可校准且通常只有一种校准可用
6.检查显示的信息然后点击“Next”(下一步)按钮。
检查工作流程信息后点击“Finish”(完成)按钮来开始进行L0级数据处理。
