富康轿车发动机电脑板端子说明及检测数据

汽车电脑板端子功能速查图册(一).rar《汽车电脑板端子功能速查图册(1)》采用一种全新的标注方法，将一汽大众、上海大众、奇瑞、广州本田、中华等常见的180款车型的电脑板端子以实物为标准画出示意图，并直接在示意图上标明功能，同时在图的下方标出了常用端子的检测参考值，供维修人员参考，直观易懂，查找方便。

序言目前，无论进口的还是国内生产的汽车，多数已采用电子控制装置，如发动机电控燃油喷射系统、自动变速控制系统和防抱死制动系统等，而电控单元(俗称电脑板)则是该系统的核心原件。

当汽车出现故障时，维修人员要对电脑板进行检测，主要参考维修手册来进行，由于现在维修手册中的电路图较为复杂，并不是所有维修人员都能看懂，尤其是电脑板的端子，不同的车型虽然结构相同，但各端子的功能却不相同。

当前几乎所有国内外出版的书籍和维修手册中对电脑板的端子布置图都以表格的形式标注，经常给维修人员带来插头公母不好分辨的麻烦。

本书采用一种全新的标注方法，所有车型的电脑板插头都以真实的电脑板插头为标准画出示意图，并直接在示意图上标注功能，同时在图的下方用表格把常用端子的检测参考值标出，供维修人员参考，显得更直观易懂，查找方便。

查看更多请下载观看………………………….……………………………[下载地址] :汽车电脑板端子功能速查图册1.rar/file/112006165目录前言第一章一汽车系1.一汽大众开迪(1.4L)电脑板80针2.一汽大众开迪(1.6L)电脑板81+40针3.一汽大众开迪(1.9L柴油直喷)电脑板94+60针4.一汽大众开迪(2.0L柴油直喷)电脑板94+60针5.一汽大众迈腾(汽油2.0L)电脑板94+60针6.一汽大众迈腾(汽油3.2L/3.6L)电脑板94+60针7.一汽大众速腾(柴油1.9L)电脑板94+60针8.一汽大众速腾(柴油2.0L)电脑板94+60针9.一汽大众速腾(汽油1.6L)电脑板81+40针10.一汽大众速腾(汽油1.6L)电脑板94+60针11.一汽大众速腾(汽油2.0L)电脑板94+60针12.一汽大众捷达2V发动机电脑板121针13.一汽大众捷达5V发动机电脑板80针14.奥迪A6电脑板121针15.奥迪A8电脑板81+40针16.奥迪V6电脑板16+12+20+16针17.奥迪A4(2.8L)V6电脑板80针18.红旗7220/帕萨特B4电脑板68针19.红旗[VG20]电脑板16+20+20+20针20.一汽7180A2E小红旗3PT电脑板121针21.一汽奥星小解放电脑板26+16+12+22针22.一汽大众宝来电脑板121针23.一汽花冠[1NZ发动机]电脑板26+16+12+22针24.一汽花冠[1ZZ发动机]电脑板34+35+35+31针25.一汽佳宝[联合电子]电脑板55针26.一汽佳宝电脑板32+32针27.一汽轿车奔腾电脑板60+60针第二章上汽车系28.别克世纪电脑板40+40+40+40针29.桑塔纳99新秀[M154]电脑板55针30.桑塔纳2000[M154]电脑板55针31.桑塔纳3000电脑板80针32.上海大众波罗(劲情/劲取)电脑板80针33.上海大众波罗电脑板121针34.上海大众途安电脑板80针35.上海大众新帕萨特(1.8L)电脑板121针36.上海大众新帕萨特(2.8L)电脑板121针37.上海华普电脑板55针38.上海时代超人电脑板80针39.上海通用君威电脑板32+32针40.上海通用凯越电脑板64+64针41.上海通用赛欧电脑板32+32针第三章北汽车系42.北京福田战旗(单点)电脑板35针43.北京福田电脑板35针44.北京吉普P45电脑板26+16+12+22针45.北京帕杰罗越野(手动)电脑板26+16+12+22针46.北京帕杰罗越野(自动)电脑板35+26+28+30针47.北京现代圣塔非(柴油)电脑板94+60针48.北京现代圣塔非(汽油)电脑板80+80针49.北京现代索纳塔4缸(AT)电脑板35+26+28+30针50.北京现代索纳塔4缸(MT)电脑板26+16+12+22针51.北京现代索纳塔6缸电脑板9+24+52+40+9针52.北京现代途胜6缸电脑板9+24+52+40+9针53.北京现代途胜电脑板81针54.北京现代雅绅特(1.4L手动)电脑板94+60针55.北京现代雅绅特(1.4L自动)电脑板94+60针56.北京现代雅绅特(1.6L手动)电脑板94+60针57.北京现代雅绅特(1.6L自动)电脑板94+60针58.北京现代雅绅特(柴油共轨自动)电脑板94+60针59.北京现代雅绅特C01(1.4L手动)电脑板94+60针60.北京现代雅绅特C01(1.6L手动)电脑板94+60针61.北京越野车(4.0L)电脑板55针62.华泰现代(汽油3.5L)电脑板35+26+28+30针63.切诺基6缸电脑板32+32+32针64.切诺基4缸电脑板32+32+32针65.切诺基6缸电脑板60针66.切诺基4缸电脑板60针67.现代特拉卡(柴油共轨)电脑板3l+24+17针68.现代特拉卡(汽油3.5L)电脑板35+26+28+30针69.现代雅科仕(3.5L)电脑板35+26+28+30针70.现代雅科仕(4.5L)电脑板35+26+28+30针第四章二汽车系71.东风风行电脑板26+16+22针72.东风EQ6100电脑板26+22针73.东风日产阳光电脑板16+14+20+18针74.东风日产阳光电脑板116针75.东风雪铁龙赛纳电脑板32+48+32针76.东风悦达起亚嘉华电脑板35+26+28+30针77.东风悦达起亚千里马电脑板81针78.东风悦达起亚锐欧(1.4L-AT)电脑板94+60针79.东风悦达起亚锐欧(1.4L-MT)电脑板94+60针80.东风悦达起亚锐欧(1.6L-AT)电脑板94+60针81.东风悦达起亚锐欧(1.6L-MT)电脑板94+60针82.东风悦达起亚赛拉图(1.6L)电脑板94+60针83.东风悦达起亚赛拉图(1.8L)电脑板81针84.东风悦达起亚远舰电脑板9+24+52+40+9针85.东风悦达起亚远舰(手动)电脑板26+16+12+22针86.东风悦达起亚远舰(自动)电脑板35+26+28+30针87.风神蓝鸟电脑板16+14+16+18针88.东风雪铁龙爱丽舍32+48+32针89.东风雪铁龙爱丽舍55针第五章奇瑞车系90.奇瑞A113(1.3L)发动机电脑板81针91.奇瑞QQ6发动机电脑板81针92.奇瑞开瑞发动机电脑板81针93.奇瑞旗云A15(CVT)电脑板121针94.奇瑞瑞麒2(1.3L)发动机电脑板8l针95.奇瑞A516/A520[ME7.9.7]电脑板81针96.奇瑞QQ电脑板55针97.奇瑞V525(AT)电脑板26+16+12+22针98.奇瑞东方之子电脑板26+16+12+22针99.奇瑞风云[ME7.9.7]电脑板81针100.奇瑞风云[玛瑞利]电脑板80针101.奇瑞风云[摩托罗拉]电脑板24+24针102.奇瑞风云电脑板35针103.奇瑞旗云A15[MT20]电脑板3l+24+17针104.奇瑞旗云电脑板72针105.奇瑞瑞虎2.4(AT)电脑板26+16+12+22针106.奇瑞瑞虎[MT20U]电脑板73针第六章长安车系107.长安CM8[ME7.9.7]电脑板8l针108.长安奥拓电脑板55针109.长安铃木雨燕电脑板60+60针110.长安羚羊电脑板31+24+17针111.长安羚羊世纪星电脑板26+16+22针112.长安之星电脑板55针113.长安之星电脑板26+34针第七章哈飞车系114.哈飞路宝[M1.5.4]电脑板55针115.哈飞路宝[ME7.9.7优化]电脑板81针116.哈飞民意[ME7.9.7]电脑板81针117.哈飞民意[MT20]电脑板31+24+17针118.哈飞民意[MT20U]电脑板73针119.哈飞赛豹[德尔福]电脑板73针120.哈飞赛豹[联合电子]电脑板81针121.哈飞赛豹电脑板35+26+28+30针122.哈飞赛马电脑板26+16十12+22针123.哈飞松花江电脑板32+32针124.哈飞松花江[MT20U]电脑板73针125.哈飞中意[M1.5.4]电脑板55针126.哈飞中意电脑板31+24+17针127.哈飞中意电脑板32+32针128.哈飞中意[ME7.9.7]电脑板81针129.哈飞中意[MT20U]电脑板73针第八章广州本田车系130.2003款雅阁2.0/2.4L电脑板31+24+22+17+31针131.2003款雅阁3.0L电脑板31+24+22+17+31针132.雅阁2.0/2.3L电脑板32+25+31+16针133.雅阁3.0L V6电脑板32+25+31+16针134.奥德赛电脑板32+25+31+16针135.飞度电脑板31+24+22+31针第九章中华车系136.中华轿车1.8L沈阳华晨电脑板48+48+32针137.中华轿车[马瑞利]电脑板80针138.中华轿车电脑板26+16+12+22针第十章其他车系139.吉利美日3缸电脑板35针140.吉利美日3缸电脑板55针141.吉利美日4缸电脑板26+16+12针142.天津夏利3缸[大陆汽车]电脑板24+24针143.天津夏利3缸电脑板24针144.天津威驰电脑板26+16+22针145.天津夏利2000电脑板26+16+12针146.天津夏利电脑板26+22针《汽车电脑板端子功能速查图册(1)》采用一种全新的标注方法，将一汽大众、上海大众、奇瑞、广州本田、中华等常见的180款车型的电脑板端子以实物为标准画出示意图，并直接在示意图上标明功能，同时在图的下方标出了常用端子的检测参考值，供维修人员参考，直观易懂，查找方便。

美国车系第一节 通用车系I 、节气门体（单点喷射）电脑接脚端子说明及检测数据（一）2.0L （VINK ）、2.2L （VIN G ）、2.5（VIN U/R ）车种电脑端子说明及检测数据（1） 引擎电脑端子图白色连接器请依车辆识别码第八码辨别车种（二）2.5L （VINR ）LUMINA TBI 电脑接脚说明及检测数据 （1） 引擎电脑接脚图黑色连接器176灰色连接器176（3）引擎电脑白色插座接脚说明及检测数据（5）引擎电脑蓝色插座接脚说明及检测数据（三）5.0L TBI（VINE）、5.7 TBI(VINF)发动机电脑端子说明及检测数据（1）发动机电脑端子图24端子32端子（2）5.0L TBI （VINE ）、5.7L TBI （VINF ）车种发动机电脑端子说明及检测数据II 、节气门体（多点喷射）电脑接脚端子说明及检测数据 （一）2.0L （VIN M ）、2.3L （VIN A/D ）电脑端子说明及检测数据（1） 引擎电脑端子图24端子黑色连接器32端子黑色连接器32端子绿色连接器（2）引擎电脑32脚黑色插座端子说明及检测数据（3）引擎电脑32脚绿色插座端子说明及检测数据（二）3.1L （VIN ）、3.3L （VINN ）、5.7（VIN8）引擎电脑端子说明及检测数据适用车型为贝雷塔（BERETTA ）、克西嘉（CORSICA ）、骑士（CA VAL IER ）、名人（CELEBRITY ）、火鸟（FIREBIRD ）以及6000等轿车。

（1）引擎电脑端子图（2）引擎电脑24脚黑色插座端子说明及检测数据32端子黑色连接器24端子黑色连接器（3）引擎电脑32脚黑色插座端子说明及检测数据（4）引擎电脑32脚黄色或绿色接脚端子说明及检测数据（三）别克（BUICK）：CENTURY（VIN4）2.2L车：雪佛兰（CHEVROLET）：CA V ALIER（VIJN4）J2.2L车及奥兹莫比尔（OLDSMOBILE）：CUTLASS（VIN4）2.2L车用24+32端子发动机电脑端子名称、接线颜色及检测数据。

汽车电路中端子说明（通用型）1.发电机A 直流发电机上电枢输出接线柱，调节器上相应接线柱B 交流发电机上输出接线柱，直流发电机调节器上接蓄电池正极接线柱，交流发电机上接点火开关或电源开关的接线柱D+ 交流发电机上磁场二极管接线柱，调节器上相应接线柱，当无61接线柱时，用于充电指示灯的接线柱F 发电机上的磁场接线柱，调节器上相应接线柱S 交流发电机上调节器接蓄电池电压检测点接线柱W(1或2) 交流发电机上相应电流接线柱2.启动系统15a 启动机开关上接点火线圈的接线柱31a 带有12/24电压转换开关时电压转换开关上接蓄电池正极31 12/24 电压转换开关上接蓄电池负极的接线柱48 启动继电器上或12/24电压转换开关上控制启动机电压开关上的输出接线柱，启动机电压开关上相应接线柱50 点火开关上，预热启动开关上用于启动输出接线柱，启动按钮的输出接线柱机械式启动开关上的相应接线柱带有12/24电压转换开关时，电压转换开关上控制车身输入接线柱61a 复合启动继电器上，接充电指示灯的接线柱86 启动继电器上绕组始端接线柱A 启动继电器上接交流发电机A的接线柱N 复合启动继电器上，接交流发电机N或类似作用的接线柱3.点火系统1 点火线圈和分电器上互相连接的低压接线柱，电子点火装置中，点火线圈上输入信号低压接线柱1a 带有两个分立电路的分电器I的低压接线柱（自点火线圈I的低压接线柱）1b 带有两个分立电路的分电器II的低压接线柱（自点火线圈II 的低压接线柱）1e 电子足见上输入信号接线柱7 无触点分电器上输出信号的接线柱，电子组件上输出信号接线柱15 点火开关和点火线圈上互相连接的接线柱，电子点火装置中，点火线圈分电器电子组件上的电源接线柱4.预热启动装置15 预热启动开关上接其他用电设备的接线柱19 预热启动开关上预热接线柱50 预热启动开关上的启动接线柱5. 一般用途的接线柱（除发电装置外均可用）30 电器上接蓄电池正极或电源的接线柱31 电器上接蓄电池负极的接线柱E 电器上的搭铁接线柱汽车电路图中接线端子分析（四）照明与信号系统接线端子（除转向信号）54 制动灯开关和制动灯互相连接的接线柱55 雾灯开关和雾灯相互连接的接线柱56 灯光总开关和变光开关互相连接的接线柱，变光开关上除远、近、超车接线柱外的另一个接线柱56a 变光开关上远光接线柱，远光灯上相应的接线柱56b 变光开关上近光接线柱，近光灯上相应的接线柱57 灯光总开关上或点火开关上和停车灯开关相互连接的接线柱57L 停车灯开关和左停车灯互相连接的接线柱57R 停车灯开关和右停车灯互相连接的接线柱58 灯光开关上接前小灯、示宽灯、尾灯、牌照灯、仪表照明灯等的接线柱，灯光开关用于控制示宽灯、尾灯、牌照灯、仪表照明灯的接线柱58a 仪表照明灯开关和仪表照明灯互相连接的接线柱（单独布线时）58b 室内照明灯开关和室内照明灯互相连接的接线柱（单独布线时）58c 灯光总开关和前小灯互相连接的接线柱（单独布线时）59a 倒车灯开关和倒车灯互相连接的接线柱59b 倒车灯警报器上的电源接线柱5.转向信号与报警系统49 转向开关上的输入接线柱，警报开关上接转向开关的接线柱49a 警报闪光器和警报开关上互相连接的接线柱49L 转向开关，警报开关上和左转向灯互相连接的接线柱49R 转向开关，警报开关上和右转向灯互相连接的接线柱L 转向信号闪光器上接转向开关接线柱，警报开关上接转向信号闪光器的接线柱P 转向信号闪光器上接监视灯的接线柱P1 左监视灯的接线柱P2 右监视灯的接线柱喇叭和声响报警系统72 警报开关上的接线柱H 喇叭继电器上接电喇叭的接线柱S 喇叭继电器上，电磁阀撒谎那个接喇叭按钮的接线柱W 警报继电器上，接警报灯，警报喇叭的接线柱汽车电路图中接线端子分析（六）6.刮水器与洗涤器接线柱标记53 刮水电机上的主输入接线柱，刮水器开关上相应接线柱，间歇继电器上绕组始端接线柱，洗涤器上电源接线柱53c 洗涤器和刮水器开关相互连接的接线柱53e 带有复位机构的刮水器上的复位接线柱，刮水器开关上的相应接线柱53i 刮水器开关上和间歇继电器上绕组互相连接的接线柱53j 刮水器开关上和间歇继电器上触点互相连接的接线柱53m 刮水器和间歇继电器互相连接的接线柱53s 间歇控制板上的电源接线柱，刮水器开关上相应接线柱53H 双速刮水器上高速接线柱，刮水器开关上相应接线柱53L 双速刮水器上低速接线柱，刮水器开关上相应接线柱7.机械开关（专用除外）81 开关动断触点和转换触点上的输入接线柱81a 开关动断触点上的第一个输出接线柱81b 开关动断触点上的第一个输出接线柱82 开关上动合触点的输入接线柱82a 开关动合触点的第一个输出接线柱82b 开关动合触点的第二出接线柱82z 多级开关上动合触点的第一个输入接线柱82y 级开关上动合触点的第二个输入接线柱82x 级开关上动合触点的第三个输入接线柱83 档位开关上的输入接线柱83a 档位开关上，档位Ⅰ的输出接线柱83b 档位开关上，档位Ⅱ的输出接线柱83L 开关左档位的输出接线柱83R 关右档位的输出接线柱84 位开关（中间零位）的输入接线柱84a 档位开关（中间零位）的输出接线柱84b 档位开关(中间零位）的输出接线柱8.继电器84 继电器上绕组始端和触点共同输入接线柱84a 继电器上绕组末端输出接线柱84b 继电器上触点输出接线柱85 继电器上绕组末端输出接线柱86 继电器上绕组始端输入接线柱87 继电器上动断触点和转换触点的输入接线柱87a 继电器动断触点的第一个输出接线柱87b 继电器动断触点的第二个输出接线柱87c 继电器动断触点的第三个输出接线柱87z 继电器上动断触点和转换触点的第一个输入接线柱（单独电流回路时）87y 继电器上动断触点和转换触点的第二个输入接线柱（单独电流回路时）87x 继电器上动断触点和转换触点的第三个输入接线柱（单独电流回路时）88 继电器动合触点的输入接线柱88a 继电器动合触点的第一个输出接线柱88b 继电器动合触点的第二个输出接线柱88c 继电器动合触点的第三个输出接线柱88z 继电器上动合触点的第一个输入接线柱（单独电流回路时）87y 继电器上动合触点的第二个输入接线柱（单独电流回路时）87x 继电器上动合触点的第三个输入接线柱（单独电流回路时）。

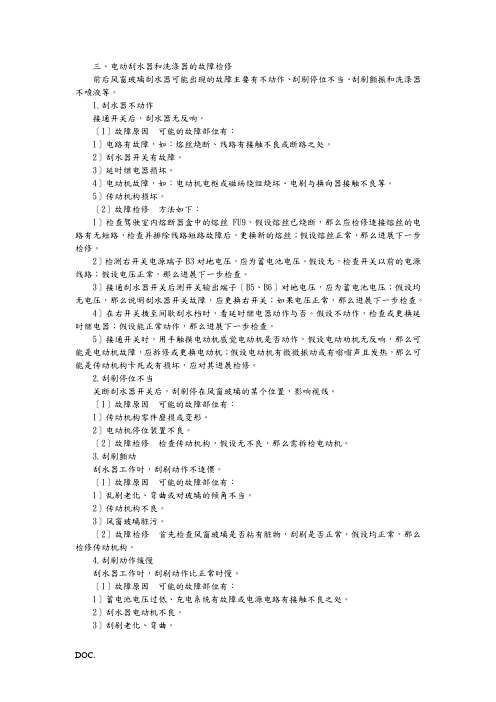

三、电动刮水器和洗涤器的故障检修前后风窗玻璃刮水器可能出现的故障主要有不动作、刮刷停位不当、刮刷颤振和洗涤器不喷液等。

1.刮水器不动作接通开关后，刮水器无反响。

〔1〕故障原因可能的故障部位有：1〕电路有故障，如：熔丝烧断、线路有接触不良或断路之处。

2〕刮水器开关有故障。

3〕延时继电器损坏。

4〕电动机故障，如：电动机电枢或磁场绕组烧坏、电刷与换向器接触不良等。

5〕传动机构损坏。

〔2〕故障检修方法如下：1〕检查驾驶室内熔断器盒中的熔丝FU9，假设熔丝已烧断，那么应检修连接熔丝的电路有无短路，检查并排除线路短路故障后，更换新的熔丝；假设熔丝正常，那么进展下一步检修。

2〕检测右开关电源端子B3对地电压，应为蓄电池电压。

假设无，检查开关以前的电源线路；假设电压正常，那么进展下一步检查。

3〕接通刮水器开关后测开关输出端子〔B5、B6〕对地电压，应为蓄电池电压；假设均无电压，那么说明刮水器开关故障，应更换右开关；如果电压正常，那么进展下一步检查。

4〕在右开关拨至间歇刮水档时，看延时继电器动作与否。

假设不动作，检查或更换延时继电器；假设能正常动作，那么进展下一步检查。

5〕接通开关时，用手触摸电动机感觉电动机是否动作，假设电动劝机无反响，那么可能是电动机故障，应拆修或更换电动机；假设电动机有微微振动或有嗡嗡声且发热，那么可能是传动机构卡死或有损坏，应对其进展检修。

2.刮刷停位不当关断刮水器开关后，刮刷停在风窗玻璃的某个位置，影响视线。

〔1〕故障原因可能的故障部位有：1〕传动机构零件磨损或变形。

2〕电动机停位装置不良。

〔2〕故障检修检查传动机构，假设无不良，那么需拆检电动机。

3.刮刷颤动刮水器工作时，刮刷动作不连惯。

〔1〕故障原因可能的故障部位有：1〕乱刷老化、弯曲或对玻璃的倾角不当。

2〕传动机构不良。

3〕风窗玻璃脏污。

〔2〕故障检修首先检查风窗玻璃是否粘有脏物，刮刷是否正常，假设均正常，那么检修传动机构。

4.刮刷动作缓慢刮水器工作时，刮刷动作比正常时慢。

第七节 ECU电脑的检测与诊断一、电脑PIN脚检测端子电压检查1、将细探针(测试线：MB991223或回路针)接到电压表的探针上。

2、将细探针插到ECU各接头的端子(从线束侧)内，并参照检查表以测量各端子的电压值。

备注：（1）在ECU端子与线束接头连接的状况下进行电压的测量。

（2）将线束接头从ECU端子内拉出一些，使探针较容易触及接头的端子，方便检查。

（3）可不必按检查表的顺序进行检查。

注意：检查时如果不小心插错端子而发生短路时，会损坏线束、传感器、ECU或其它元件，所以检查时须务必小心。

3、如果电压值检查结果与标准值有差异，则检查相关的传感器、执行器及线束，必要时需修理或更换。

4、修理或更换后，用电压表再检查一次，确认故障是否排除。

端子配置如下图所示：80196 80197检查端子之间的电阻及导通性1、点火开关转到OFF位置。

2、拆下发动机ECU线束接头。

3、按检查表测量并检查发动机ECU线束侧接头各端子间的电阻和导通性。

备注：（1）测量端子的电阻及导通性时，应使用专用的检查线，不可使用一般的测试棒，以免影响端子的接触压力。

（2）不必按检查表的顺序进行检查。

注意：检查端子之间的电阻及导通性时，如果插错端子或将接头端子错误地短路接地时，可能会损坏车身电线、传感器、ECU或欧姆表，所以请务必小心使用。

1、如果欧姆表显示的数值与标准值有偏差，则检查相关的传感器、执行器和相关电线，必要时修理或更换。

2、修理或更换后，用欧姆表检查并确认故障是否排除。

端子之间的电阻检查二、A/T 与ECU 系统的通信修理。

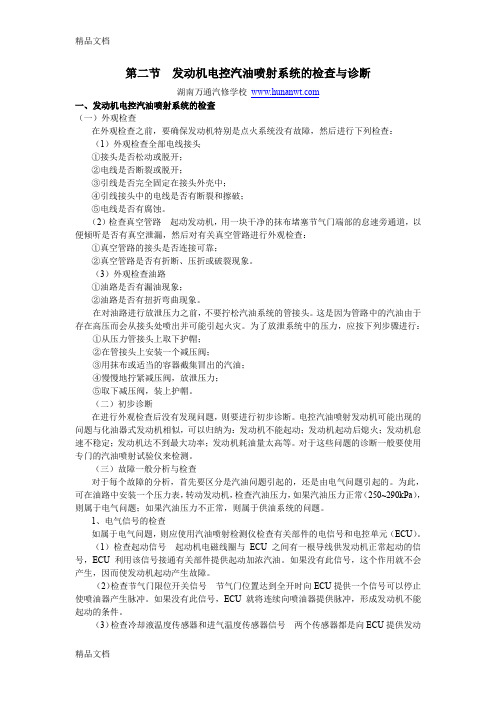

第二节发动机电控汽油喷射系统的检查与诊断湖南万通汽修学校一、发动机电控汽油喷射系统的检查（一）外观检查在外观检查之前，要确保发动机特别是点火系统没有故障，然后进行下列检查：（1）外观检查全部电线接头①接头是否松动或脱开；②电线是否断裂或脱开；③引线是否完全固定在接头外壳中；④引线接头中的电线是否有断裂和擦破；⑤电线是否有腐蚀。

（2）检查真空管路起动发动机，用一块干净的抹布堵塞节气门端部的怠速旁通道，以便倾听是否有真空泄漏，然后对有关真空管路进行外观检查：①真空管路的接头是否连接可靠；②真空管路是否有折断、压折或破裂现象。

（3）外观检查油路①油路是否有漏油现象；②油路是否有扭折弯曲现象。

在对油路进行放泄压力之前，不要拧松汽油系统的管接头。

这是因为管路中的汽油由于存在高压而会从接头处喷出并可能引起火灾。

为了放泄系统中的压力，应按下列步骤进行：①从压力管接头上取下护帽；②在管接头上安装一个减压阀；③用抹布或适当的容器截集冒出的汽油；④慢慢地拧紧减压阀，放泄压力；⑤取下减压阀，装上护帽。

（二）初步诊断在进行外观检查后没有发现问题，则要进行初步诊断。

电控汽油喷射发动机可能出现的问题与化油器式发动机相似，可以归纳为：发动机不能起动；发动机起动后熄火；发动机怠速不稳定；发动机达不到最大功率；发动机耗油量太高等。

对于这些问题的诊断一般要使用专门的汽油喷射试验仪来检测。

（三）故障一般分析与检查对于每个故障的分析，首先要区分是汽油问题引起的，还是由电气问题引起的。

为此，可在油路中安装一个压力表，转动发动机，检查汽油压力，如果汽油压力正常（250~290kPa），则属于电气问题；如果汽油压力不正常，则属于供油系统的问题。

1、电气信号的检查如属于电气问题，则应使用汽油喷射检测仪检查有关部件的电信号和电控单元（ECU）。

（1）检查起动信号起动机电磁线圈与ECU之间有一根导线供发动机正常起动的信号，ECU利用该信号接通有关部件提供起动加浓汽油。

东风雪铁龙富康电气设备1本章包括TU32/K、TU3F2/K发动机的点火系统、各型发动机的起动系统、电源系统、照明与信号系统及车身和音响等辅助电器的结构、原理与检修，发动机电控系统、ABS、自动变速器和空调系统电路那么在相应的章节中介绍。

第一节概述一、电气线路的识别富康轿车电气线路的画法沿用了法国雪铁龙公司的原厂资料的画法，一些电路和元器件的符号与通常的电路图有些不同，比较形象，因此本书采纳此种画法。

1.电器装置与电路符号说明书富康轿车电气系统电路中各电器装置与电路的符号如图9-1所示。

图9-1 电器装置与电路的符号1-线头焊片接点2-手插头接点3-插接器接点4-带有辨论记号的插接器接点5、6-不可拆接点7-经线头焊片搭铁8-经插接器搭铁9-经零件外壳搭铁10-开关〔无自动回位〕11、15-手动开关12-转换开关13-常开触点14-常闭触点16-机械开关17-压力开关18-温度开关19-延时开关20-延时闭合触点21-摩擦式触点22-带电阻手动开关〔点烟器〕23-电阻24、29-可变电阻25-手动可变电阻26-机械可变电阻27-热敏电阻28-压力可变电阻30-分流器31-线圈32-指示灯33-照明灯34-双灯丝照明灯35-发光二极管36-光电二极管37-二极管38-熔断器39-热断路器40-屏蔽装置41-蓄电池单格42-电容器43-电动机44-双速电动机45-交流发电机46-电喇叭或扬声器47-电子操纵组件48-继电器组件49-零件框图〔带原理图〕50-零件框图〔无原理图〕51、52-零件部分框图53-指示器54-热电偶55-电极56-氧传感器57-接线柱58-NPN三极管59-PNP三极管60-联动线〔轴〕61-备用头2.线路颜色代码电路图中用代码标明了各导线的颜色，导线的颜色代码如表9-1所示。

代码颜色代码颜色N 黑色Bl 湖蓝M 栗色Mv 深紫R 大红Vi 紫罗蓝Ro 粉红G 灰色Or 橙色 B 白色J 柠檬黄Lc 透亮V 翠绿电路图中各导线都标明其所在线束的代号，为查找线路的方位和走向提供方便。

9.故障码41（检测发动机转速传感器）（1）检测发动机转速传感器电阻方法如下：1）在点火开关断开时拔开计算机插接器。

2）测量计算机插头（线束侧）11-30号端子之间的电阻，应为420Ω。

3）拔开发动机转速传感器插接器（栗色），测量传感器端子3M2-3M1之间的电阻，应为420Ω。

如果“2）”测量结果不正常，而“3）”测量结果为正常，则需检修发动机转速传感器与计算机之间的线路；如果“3）”测量的电阻值不正常，则需拆修或更换发动机转速传感器。

（2）检测发动机转速传感器与齿轮之间的间隙正常间隙为1mm±0.5mm。

此间隙为不可调。

（3）检测发动机转速传感器与地之间的绝缘性，方法如下：1）测量计算机插头（线束侧）19-30号端子之间或发动机转速传感器端子3M3-3M1之间的电阻，应为∞。

2）测量计算机插头（线束侧）19-11号端子之间或发动机转速传感器端子3M3-3M2之间的电阻，应为∞。

如果测的电阻值不为∞，则为发动机转速传感器或其线束绝缘不良。

10.故障码42（检测喷油器）（1）检测是否喷油器动作方法如下：1）断开燃油泵电源。

2）起动时，仔细听喷油器有无工作的“嗒嗒”声。

如果所有喷油器均不工作，则需检修其线路连接、燃油喷射继电器等；如果某个喷油器不工作，则检修该喷油器的插接线与插脚的连接、喷油器的电阻等；如果喷油器工作，则需检查喷油器的喷油情况。

（2）检测喷油器的电阻和绝缘方法如下：1）拔开喷油器插接器（黑色），测量喷油器端子2N1-2N2之间的电阻，应为16Ω。

2）测量喷油器端子与搭铁之间的电阻应为∞。

如果检测结果不正常，检修或更换喷油器；如果检测结果为正常，则需检查喷油器与计算机的连接（喷油器插头的2N2与计算机插头的17号端子之间的线路）和喷油器与喷射继电器的连接（喷油器插头的2N1与喷射继电器的13号端子之间的线路）。

7.故障码33（检测进气压力传感器）（1）检测进气压力传感器电源电压方法如下：1）接通点火开关，测量计算机12-26号端子之间的电压，应为5V。

富康轿车发动机不能起动故障检修作为一个车主，车辆的发动机不能起动是一件非常烦人的问题。

这种故障可能由于多种因素引起，例如点火系统、燃油系统或机械故障。

本文将介绍一些解决富康轿车发动机不能起动的方法。

首先，检查电瓶电量。

电瓶是发动机启动的能源。

如果电瓶电量不足，发动机则无法起动。

在这种情况下，你需要拿来多功能测试仪，测试电瓶电量是否正常，如果不正常，则需要更换电瓶。

其次，检查点火系统。

点火系统包括点火开关、点火线圈、高压线和火花塞等。

这些部件能否正常运作将对发动机的起动有着至关重要的影响。

一旦发现点火系统的任何组件出现故障，就需要及时更换修理，才能确保发动机正常起动。

接下来，检查燃油系统。

如果燃油系统中的某个部件出现问题，整个车辆将无法起动。

因此，需要检查燃油泵、喷油嘴、燃油管路等部件，在判断是哪些部件出现了问题之后，及时进行更换修理。

最后，检查机械部件。

如果机械部件故障，也会导致发动机不能正常启动。

比如，机械部件出现了损坏或老化，则这些部件的运转不如理想，导致发动机停止运转。

在这种情况下，需要对机械部件进行检查和更换。

综上所述，如果富康轿车发动机不能启动，需要逐一排查可能出现故障点。

排除故障需要有一定的专业知识和经验，如果您不是专业人士，建议找到合格的维修站点寻求帮助，以避免造成更多的损失。

另外，还有一些更简单的方法可以尝试，如果您不具备修理能力，这些方法可能会在问题得到解决之前为您节省一些时间和金钱。

首先，您可以尝试启动车辆几次，这可能会在几次尝试后解决问题。

在尝试每次启动时，按下油门踏板，如果发动机启动了，那么很可能是汽车的燃油供应出现了问题。

其次，您可以检查并清洁电池端子。

电池端子上累积的氧化物或腐蚀物，可能会导致电流不流畅，以致整个电路的效率降低。

您可以用清洁剂或者一些常见的家庭清洁用品（例如，小苏打、白醋等）轻轻擦拭电池端子，再重新连接电源线。

如果问题是由于电池端口引起的，则进行清洁后车辆应该能够启动。

第十二章富康轿车电气元器件位置与电气线路图第一节富康轿车电气元器件位置图富康轿车电气元件位置图如图12-1-1~图12-1-33所示。

图12-1-1 富康轿车车内仪表与开关的位置1-后雾灯开关2-警报器和油温表3-车速/里程表4-燃油表5-油压及液面高度表6-冷却液温度表和冷却液温度警报器 7-危险信号灯 8-后玻璃除霜开关 9-数字时钟 10-收放机 11-空调控制装置 12-电操纵后视镜开关 13-右组合开关（刮水器和洗涤器开关）14-左组合灯开关（喇叭、转向、照明开关） 15-照明装置可变电阻器图12-1-2 BOSCH MP5.2系统部件及线路的布置35-蓄电池40-仪表盘45-点火线圈 50-发动机盖下熔断器 52-驾驶室内熔断器 142-计算机 152-发动机转速传感器 154-车速传感器 255-空调压缩机离合器 270-点火线圈电容 300-点火开关 430-炭罐控制阀 432-怠速控制阀 570-喷油器 620-惯性开关 755-燃油泵 770-节气门位置传感器 783-计算机自诊断插座 807-燃油喷射继电器 822-空调压缩机继电器 861-进气预热器 900-氧传感器 903-进气压力传感器 907-进气温度传感器 909-冷却液温度传感器图12-1-3 AL4型自动变速器电子控制系统线路与部件布置15-发电机35-蓄电池40-仪表板 50-发动机盖下熔断器盒 52-驾驶室内熔断器盒 140-自动变速器计算机 142-发动机计算机 155-变速器输出转速传感器 300-点火开关 319-制动开关 350-起动机 437-变速器操纵杆锁止机构 438-换档板照明灯 440-程序选择器770-节气门位置传感器 784-通道诊断接口 807-燃油喷射继电器 816-变速器操纵杆锁止继电器 817-禁止起动继电器 830-自动变速器电器连接盒图12-1-4 行车制动系的布置1-ABS执行器及计算机 2-感载比例阀 3-制动助力器 4-制动总泵 5-盘式制动器 6-鼓式制动器图12-1-5 ABS 电路部件与线路在车上的布置35-蓄电池 40-故障指示灯 48-ABS 熔断器 50-电源盒 52-内接熔断器盒 143-ABS 系统ECU 156-左前轮速度传感器 157-右前轮速度传感器 158-左后轮速度传感器 159-右后轮速度传感器 300-点火开关 319-制动信号灯开关 781-ABS 系统ECU 诊断插头图12-1-6 驾驶室内各继电路布置图52-驾驶室内熔断器盒 130-灯光未关警报器 170-闪光继电器 804-空调继电器 809-前玻璃升降器继电器 817-禁起动继电器 962-前刮水器延时继电器 965-后风窗加热延时继电器图12-1-7 发动机点火及相关电气部件线路布置10-分电器 35-蓄电池 40-仪表板 45-点火线圈 50-发动机盖下熔断器盒 52-驾驶室内熔断器盒 62-搭铁盒 160-点火信号发生器 255-空调压缩机离合器 270-抗干扰电容 300-点火开关 431-空调怠速电磁阀 436-怠速截止阀 680-点火模块 779-点火信号发生器插头 857-化油器座预热电阻图12-1-8 充电与起动电路部件和线路布置15-交流发电机 35-蓄电池 40-仪表盘 50-发动机盖下熔断器盒 52-驾驶室内熔断器盒 300-点火开关 350-起动机图12-1-9 车外照明与信号系统部件和线路布置20-电喇叭35-蓄电池40-仪表盘 50-发动机盖下熔断器盒 52-驾驶室内熔断器盒 130-灯光未关警报器 170-闪光继电器 211-左开关（照明、转向灯、喇叭） 212-右开关（前后刮水器、洗涤） 300-点火开关 310-左前门槽灯开关311-右前门槽灯开关 314-倒车灯开关 319-制动灯开关 391-左侧牌照灯 392-右侧牌照灯 480-左尾灯（包括：484-左后雾灯、490-左后转向灯、496-左后示廓灯、498-左倒车灯、504-左制动灯）481-右尾灯（包括：485-右后雾灯、491-右后转向灯、497-右后示廓灯、499-右倒车灯、505-右制动灯） 488-左前转向灯 489-右前转向灯 492-左前示廓灯 493-右前示廓灯 500-左侧面转向灯501-右侧面转向灯 588-第三制动灯（未装备） 589-危险信号开关 597-后风窗玻璃除霜开关 786-前照灯（左边） 787-前照灯（右边）图12-1-10 车外照明与信号系统部件和线路布置（988车型）20-低音喇叭 21-高音喇叭 35-蓄电池 40-仪表盘 50-发动机盖下熔断器盒 52-驾驶室内熔断器盒 130-灯光未关警报器 170-闪光继电器 211-左开关（照明、转向灯、喇叭） 212-右开关（前后刮水器、洗涤） 300-点火开关 310、311、312、313-左前、右前、左后、右后门槽灯开关 314-倒车灯开关 319-制动灯开关 391-左侧牌照灯 392-右侧牌照灯480-左尾灯 481-右尾灯 482-左前雾灯 483-右前雾灯 484-左后雾灯 486-左近光灯487-右近光灯 488-左前转向灯 489-右前转向灯 490-右后转向灯 491-右后转向灯492-左前示廓灯 493-右前示廓灯 496-左后示廓灯 497-右后示廓灯 498-左倒车灯499-右倒车灯 500-左侧面转向灯 501-右侧面转向灯 502-左远光灯 503-右远光灯504-左制动灯 505-右制动灯 508-第三制动灯 587-前雾灯开关 588-后雾灯开关 589-危险信号灯开关 806-前雾灯继电器 809-前玻璃升降继电器 843-喇叭继电器图12-1-11 车内照明系统部件和线路布置5-前点烟器 35-蓄电池 50-发动机盖下熔断器盒52-驾驶室内熔断器盒211-左开关（照明装置、转向灯、喇叭） 300-点火开关 302-行李箱照明开关 310-左前门槽灯开关311-右前门槽灯开关 385-前烟灰缸照明灯 389-行李箱照明灯 685-石英钟及照明灯742-前顶灯 880-仪表照明变阻器 312、313、600、743-未装备图12-1-12 车内照明系统部件和线路布置（988车型）5-前点烟器 35-蓄电池 50-发动机盖下熔断器盒52-驾驶室内熔断器盒 300-点火开关302-行李箱照明开关 310-左前门槽灯开关 311-右前门槽灯开关 312-左后门槽灯开关313-右后门槽灯开关 385-前烟灰缸照明灯 389-行李箱照明灯 660-阅读灯 685-石英钟及照明灯 742-前顶灯 743-左后顶灯 744-右后顶灯 809-前玻璃升降继电器图12-1-13 仪表系统部件和线路布置35-蓄电池 40-仪表板 50-发动机盖下熔断器盒 52-驾驶室内熔断器盒 53-水温控制盒154-车速传感器 300-点火开关 315-手制动灯开关 317-液面开关 319-制动灯开关326-阻风门开关 650-燃油表传感器 671-机油压力传感器 750-左前制动摩擦片 751-右前制动摩擦片 880-仪表照明变阻器 915-水温传感器59、902、904、918、920-未装备970-发动机温度报警传感器图12-1-14 电动刮水器和洗涤器部件的布置35-蓄电池 50-发动机盖下熔断器盒 52-驾驶室内熔断器盒 62-搭铁盒 212-右组合开关（前后风窗玻璃刮水器和洗涤器） 300-点火开关 694-前刮水器电动机 695-后刮水器电动机 762-前后风窗玻璃洗涤泵 962-前刮水器延时器 963-后刮水器延时器图12-1-15 除霜系统电路部件和线路布置35-蓄电池 50-发动机盖下熔断器盒 52-驾驶室内熔断器盒 62-搭铁盒 215-电动后视镜开关 300-点火开关 597-后风玻璃除霜开关 820-后风玻璃除霜继电器 875-右电动后视镜 990-后风窗加热电阻图12-1-16 中央门锁及电动车窗电路部件和线路布置35-蓄电池 50-发动机盖下熔断器盒 52-驾驶室内熔断器盒 55-中央门锁控制盒 58-遥控接收器 300-点火开关 590-司机侧车门窗玻璃升降开关 591-乘员侧车门玻璃窗升降开关（在司机侧门上） 592-乘员侧车门玻璃窗升降开关（在乘员侧门上） 696-左前玻璃升降器 697-右前玻璃升降器 703-司机门锁止器 704-乘员门锁止器 705-左后门锁止器 706-右后门锁止器 708-行李箱门锁止器 804-空调继电器 809-前玻璃升降器继电器图12-1-17 中央门锁及电动车窗电路部件和线路布置（EX 系列车型）35-蓄电池 50-发动机盖下熔断器盒 52-驾驶室内熔断器盒 55-中央门锁控制盒 58-遥控接收器 300-点火开关 583-电动后窗切断开关 590-左前车门窗玻璃升降开关 591-右前车门玻璃钢窗升降开关（在司机侧门上） 592-右前门玻璃升降开关（在乘员侧门上） 593-左后车门窗玻璃升降开关（在仪表板上） 594-左后车门窗玻璃升降开关（在左后车门上） 595-右后车门窗玻璃升降开关（在仪表板上） 596-右后车门窗玻璃升降开关（在右后车门上） 696-左前玻璃升降器 697-右前玻璃升降器 698-左后玻璃升降器 699-右后玻璃升降器 703-左前门锁止器 704-右前门锁止器 705-左后门锁止器 706-右后门锁止器 708-行李箱门锁止器 804-空调继电器 809-前玻璃升降器继电器图12-1-18 音响设备电路部件和线路布置35-蓄电池 50-发动机盖下熔断器盒 52-驾驶室内熔断器盒 211-左开关（照明、转向灯、喇叭） 300-点火开关 550-左前扬声器 551-右前扬声器 765-收放机 554、555-未设备图12-1-19 扬声器1-前扬声器2-后扬声器3-左前扬声器支架4-紧固夹5-卡扣6-后门扬声器护栅支架7-螺钉 8-自攻螺钉图12-1-20 发动机电路线束1-发动机电线束2、3、4-卡子5-支架6-支承夹 7-线束支架8、9-线束支架（自动变速器车型）图12-1-21 车前部电线束1-主线束 2-套筒 3-橡胶护套 4-带箍 5-支承夹6、7-塑料支承夹 8-卡子图12-1-22 侧转向灯线束1-侧转向灯线束2、4-卡子 3-塑料支承夹 5-支承夹图12-1-23 仪表板线束1-仪表板线束 2-塑料支承夹 3-带箍 4-变阻器短接线束图12-1-24 顶灯线束1-顶灯线束 2-后顶灯线束3、4、6-卡夹 5-判断支承夹图12-1-25 车前门电线束1-车前门电线束 2-卡扣 3-支承夹 4-套筒 5-槽形螺母图12-1-26 车后门电路线束1-车后门电线束 2-卡扣 3-塑料支承夹4-套管 5-槽形螺母6-塑料堵盖 7-后门线束通过堵塞图12-1-27 驾驶室内电路线束1-驾驶室内电路线束 2-板夹与卡扣 3-压条 4-支承夹 5-板夹 6-卡扣图12-1-28 车中部电路线束1-中间线束2-卡夹3-板夹4-橡胶护套5-压条 6-支承夹7-卡扣8-卡箍9-插头支架 10-塑料夹图12-1-29 车后部电路线束1-车后部电线束 2-卡夹 3-密封圈图12-1-30 后灯线束1-橡胶护套 2-卡扣 3-卡夹 4-支承卡扣 5-螺钉 6-密封圈图12-1-31 后刮水器线束1-后刮水器线束 2-板夹 3-橡胶护套 4-压条 5-卡扣 6-塑料卡箍 7-塑料夹图12-1-32 后背门电路线束1-后背门左线束 2-后背门右线束 3、4-支承夹橡胶护套 5-卡子 6-卡夹 7-套管图12-1-33 空调控制系统组成部件及线路布置35-蓄电池 40-仪表盘 50-发动机盖下熔断器盒 52-驾驶室内熔断器盒 53-冷却液温度控制器 141-空调调节控制器 183-鼓风机开关 300-点火开关 582-冷气开关 588-后雾灯开 681-鼓风机控制模块 720-电动风扇（单只或左边） 721-电动风扇（右边） 775-压力开关 790-鼓风机 804-空调继电器 805-温度控制继电器 813-低速电动风扇继电器 814-高速电动风扇继电器 815-电动风扇转换继电器 880-仪表照明变阻器 910-冷却液温度传感器 912-蒸发器温度传感器第二节富康轿车电气线路图富康轿车电气线路图如图12-2-1~图12-2-17所示，电路图中各数字所代表的含义见表12-2-1所示。
