【CN109948257A】一种钻头选型方法及其装置、设备和存储介质【专利】

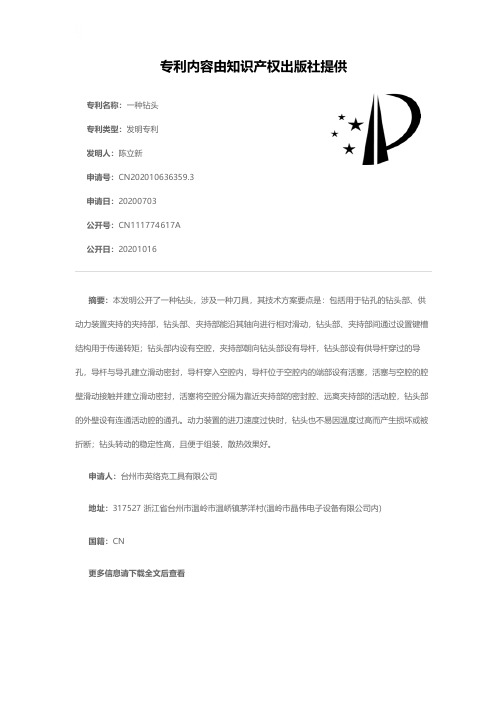

专利名称：一种钻头
专利类型：发明专利
发明人：陈立新
申请号：CN202010636359.3申请日：20200703
公开号：CN111774617A
公开日：
20201016
专利内容由知识产权出版社提供
摘要：本发明公开了一种钻头，涉及一种刀具，其技术方案要点是：包括用于钻孔的钻头部、供动力装置夹持的夹持部，钻头部、夹持部能沿其轴向进行相对滑动，钻头部、夹持部间通过设置键槽结构用于传递转矩；钻头部内设有空腔，夹持部朝向钻头部设有导杆，钻头部设有供导杆穿过的导孔，导杆与导孔建立滑动密封，导杆穿入空腔内，导杆位于空腔内的端部设有活塞，活塞与空腔的腔壁滑动接触并建立滑动密封，活塞将空腔分隔为靠近夹持部的密封腔、远离夹持部的活动腔，钻头部的外壁设有连通活动腔的通孔。

动力装置的进刀速度过快时，钻头也不易因温度过高而产生损坏或被折断；钻头转动的稳定性高，且便于组装，散热效果好。

申请人：台州市英络克工具有限公司
地址：317527 浙江省台州市温岭市温峤镇茅洋村(温岭市晶伟电子设备有限公司内)
国籍：CN
更多信息请下载全文后查看。

专利名称：一种钻头
专利类型：实用新型专利
发明人：陈春银,王正龙,胡高远,张阳春申请号：CN202122160113.6
申请日：20210907
公开号：CN215860001U
公开日：
20220218
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种钻头，包括底座和中心杆，底座上分别设置钻叶、连接件，钻叶与连接件转动连接，中心杆上套接有钻头，钻头靠近底座的一端周向设置连接孔，连接孔通过连接杆与固定件相连，钻叶靠近中心杆的一侧设置能够收纳连接杆的凹槽，凹槽与固定件相连。

本实用新型结构简单，操作方便，钻孔效果好，可以灵活地控制钻孔直径的大小，能量在传递过程中损失较小；钻叶靠近钻头的一侧为刀刃状，远离钻头的一侧为阶梯状，能够更好地适应不同的土壤环境；便于维修和更换，能够提高钻孔施工的应用范围，减少设备损耗，降低经济成本。

申请人：中煤长江基础建设有限公司
地址：210046 江苏省南京市栖霞区尧新大道5号
国籍：CN
代理机构：南京苏高专利商标事务所(普通合伙)
代理人：金诗琦
更多信息请下载全文后查看。

专利名称：一种分体式钻头
专利类型：发明专利
发明人：王一豪
申请号：CN201610997413.0申请日：20161111
公开号：CN106694957A
公开日：
20170524
专利内容由知识产权出版社提供
摘要：本发明涉及加工工具技术领域，尤其是一种分体式钻头，包括钻柄、钻身和钻头，钻头前端设有切削刀刃，钻身设有切削刀刃的旋转轨迹，并形成有排屑槽，钻身和钻头卡接，钻头上端具有一插舌，插舌和钻头内形成有空腔，插舌侧壁形成有两个竖直的长孔，长孔内设有定位杆，空腔内具有拉伸弹簧，拉伸弹簧一端与空腔最下端固定连接，另一端与定位杆固定连接，使定位杆保持在长孔下侧的极限位置，钻身下端形成有与插舌形状相匹配的插孔，插孔侧壁对称形成有用于卡接定位杆的卡槽。

本发明提供的一种分体式钻头，通过拉伸弹簧将定位杆卡设在卡槽内，完全避免了通过啮合的方式连接，需要更换钻头时，只需要调整定位杆即可，不存在卡死的现象。

申请人：丹阳宝联五金制品有限公司
地址：212300 江苏省镇江市丹阳市云阳街道城北八组
国籍：CN
更多信息请下载全文后查看。

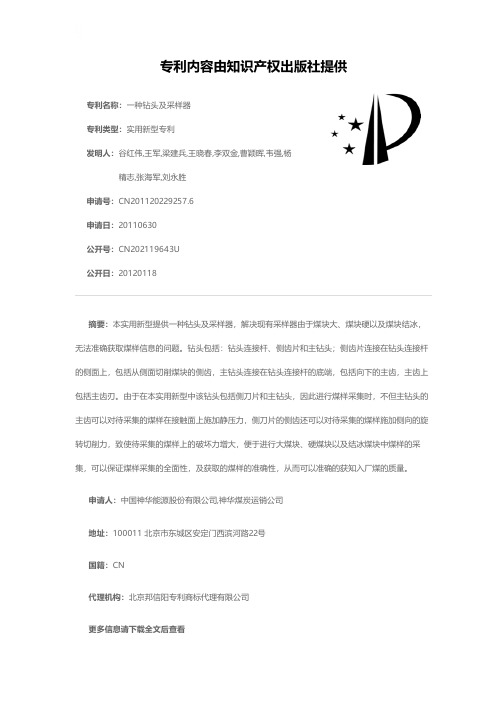

专利名称：一种钻头及采样器
专利类型：实用新型专利
发明人：谷红伟,王军,梁建兵,王晓春,李双金,曹颖晖,韦强,杨精志,张海军,刘永胜
申请号：CN201120229257.6
申请日：20110630
公开号：CN202119643U
公开日：
20120118
专利内容由知识产权出版社提供
摘要：本实用新型提供一种钻头及采样器，解决现有采样器由于煤块大、煤块硬以及煤块结冰，无法准确获取煤样信息的问题。

钻头包括：钻头连接杆、侧齿片和主钻头；侧齿片连接在钻头连接杆的侧面上，包括从侧面切削煤块的侧齿，主钻头连接在钻头连接杆的底端，包括向下的主齿，主齿上包括主齿刃。

由于在本实用新型中该钻头包括侧刀片和主钻头，因此进行煤样采集时，不但主钻头的主齿可以对待采集的煤样在接触面上施加静压力，侧刀片的侧齿还可以对待采集的煤样施加侧向的旋转切削力，致使待采集的煤样上的破坏力增大，便于进行大煤块、硬煤块以及结冰煤块中煤样的采集，可以保证煤样采集的全面性，及获取的煤样的准确性，从而可以准确的获知入厂煤的质量。

申请人：中国神华能源股份有限公司,神华煤炭运销公司
地址：100011 北京市东城区安定门西滨河路22号
国籍：CN
代理机构：北京邦信阳专利商标代理有限公司
更多信息请下载全文后查看。

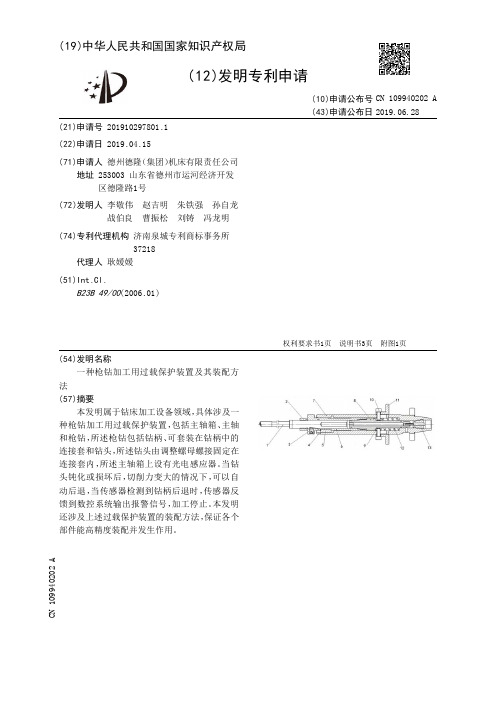

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910297801.1(22)申请日 2019.04.15(71)申请人 德州德隆（集团）机床有限责任公司地址 253003 山东省德州市运河经济开发区德隆路1号(72)发明人 李敬伟　赵吉明　朱铁强　孙自龙　战伯良　曹振松　刘铸　冯龙明　(74)专利代理机构 济南泉城专利商标事务所37218代理人 耿媛媛(51)Int.Cl.B23B 49/00(2006.01)(54)发明名称一种枪钻加工用过载保护装置及其装配方法(57)摘要本发明属于钻床加工设备领域，具体涉及一种枪钻加工用过载保护装置，包括主轴箱、主轴和枪钻，所述枪钻包括钻柄、可套装在钻柄中的连接套和钻头，所述钻头由调整螺母螺接固定在连接套内，所述主轴箱上设有光电感应器。

当钻头钝化或损坏后，切削力变大的情况下，可以自动后退，当传感器检测到钻柄后退时，传感器反馈到数控系统输出报警信号，加工停止。

本发明还涉及上述过载保护装置的装配方法，保证各个部件能高精度装配并发生作用。

权利要求书1页 说明书3页 附图1页CN 109940202 A 2019.06.28C N 109940202A权　利　要　求　书1/1页CN 109940202 A1.一种枪钻加工用过载保护装置，包括主轴箱（17）、主轴（16）和枪钻，所述枪钻包括钻柄（7）、可套装在钻柄（7）中的连接套（6）和钻头（1），所述钻头（1）由调整螺母（1）螺接固定在连接套（6）内，其特征在于：所述主轴箱（17）上设有光电感应器（14）；所述钻柄（7）套装有阀芯（8）、弹簧（12）和堵头（13），所述阀芯（8）的前部插装在连接套（6）内、中部与钻柄（7）内壁滑动配合、尾部穿过弹簧（12）与堵头（13）连接；所述钻柄（7）的外部设有感应圈（11）和定位螺钉（10），所述阀芯（8）的中部与尾部之间套装有截面呈U型的固定环（9），所述钻柄（7）上设有滑道，所述感应圈（11）通过定位螺钉（10）穿过滑道后卡接在固定环（9）内，所述弹簧（12）的前端顶住固定环（9）侧壁、后端顶住堵头（13），所述定位螺钉（10）可在滑道中滑动以压缩弹簧（12）。
