纯电动汽车结构及工作原理纯电动汽车是指完全依靠电能驱动的汽车，不使用传统的内燃机作为动力源。
它是一种环保、高效的交通工具，越来越受到人们的关注和青睐。
本文将从结构和工作原理两个方面介绍纯电动汽车的特点和工作原理。
一、结构纯电动汽车的结构相对简单，主要由电池组、电机、控制器和传动系统等组成。
1. 电池组：电池组是纯电动汽车的能量存储装置，通常采用锂离子电池。
电池组的容量决定了纯电动汽车的续航里程，较大的容量可以提供更长的续航里程。
2. 电机：电机是纯电动汽车的动力源，它将电能转化为机械能驱动汽车前进。
纯电动汽车通常采用交流电机或直流无刷电机。
电机的功率决定了汽车的动力性能，较高的功率可以提供更强的加速性能。
3. 控制器：控制器是纯电动汽车的大脑，它负责控制电池向电机供电，调节电机的转速和扭矩。
控制器还监测电池的电量和温度等信息，保证电池的安全运行。
4. 传动系统：纯电动汽车的传动系统相对简单，通常采用单速或多速变速器。
传动系统将电机的动力传递给车轮，使汽车前进。
二、工作原理纯电动汽车的工作原理可以简单概括为：电池供电给电机，电机驱动车轮前进。
1. 充电：纯电动汽车通过电源将电能输入到电池组中进行储存。
充电可以通过家庭充电桩、公共充电桩或特殊充电站进行。
电池组的电量决定了汽车的续航里程，因此充电是纯电动汽车使用的重要环节。
2. 驱动：当电池组充满电后，电能供给电机进行驱动。
电机通过控制器调节电流和电压，将电能转化为机械能。
电机的转速和扭矩会根据驾驶者的操作和车辆的工况进行调节，以实现合适的动力输出。
3. 制动回收：纯电动汽车采用制动能量回收系统，当驾驶者踩下刹车踏板时，电机会转变为发电机，将制动过程中产生的动能转化为电能储存在电池组中，以提高能源的利用效率。
4. 能量管理：纯电动汽车的电池组需要进行合理的能量管理，以延长电池的使用寿命和提高续航里程。
能量管理系统会根据车辆的工况和电池的状态进行控制，确保电池组的安全和稳定运行。
纯电动汽车结构与原理介绍纯电动汽车是一种通过电池供电驱动电动机来实现汽车运行的新型车辆。
相比传统内燃机车辆，纯电动汽车具有零排放、低噪音、低维护成本等优势，受到越来越多消费者的青睐。
纯电动汽车的结构和原理是怎样的呢？本文将介绍纯电动汽车的结构和工作原理。
一、电池系统纯电动汽车的核心是电池系统，电池是储存电能的设备。
电池通常分为锂电池、镍氢电池等不同种类。
电池通过充电桩充电，将电能储存在电池中。
在行驶过程中，电池释放电能供给电动机驱动汽车运行。
二、电动机驱动系统电动机是纯电动汽车的动力来源，电池释放的电能经过控制器控制电动机的速度和扭矩，从而驱动汽车行驶。
电动机具有高效率、低噪音、响应快等优点，是纯电动汽车的关键组成部分。
三、动力传动系统动力传动系统将电动机产生的动力传递给汽车的驱动轮，使汽车运行。
在一般纯电动汽车中，常见的传动方式包括单速变速箱、双速变速箱等。
四、车身结构纯电动汽车的车身结构和传统汽车基本相同，包括车身框架、车身乘员舱、悬挂系统、制动系统、轮胎等部分。
但由于电池的安装需要考虑重量平衡和碰撞安全等问题，纯电动汽车在车身结构上可能会有所不同。
五、能量回收系统纯电动汽车在行驶过程中会通过电动机的反向工作将制动能量转化为电能，将其储存到电池中，实现能量的回收再利用。
这不仅可以提高车辆的能效，还能延长电池的寿命。
六、辅助系统在纯电动汽车中，还包括了辅助系统，如空调系统、暖风系统、座椅加热系统等。
这些系统同样通过电能供给，使纯电动汽车具备舒适的驾乘体验。
综上所述，纯电动汽车的结构包括电池系统、电动机驱动系统、动力传动系统、车身结构、能量回收系统以及辅助系统，其工作原理是基于电池储能、电动机驱动、能量回收等关键技术的实现。
随着技术的进步和应用范围的扩大，纯电动汽车将在未来成为主流，推动汽车产业向清洁、智能的方向发展。
简述纯电动汽车结构及工作原理纯电动汽车是指完全依靠电能驱动的汽车，其结构和工作原理与传统燃油汽车有较大的不同。
本文将以标题“纯电动汽车结构及工作原理”为主题，详细介绍纯电动汽车的构成和运行原理。
一、纯电动汽车的结构1. 电池组：电池组是纯电动汽车的核心组件，它负责储存电能。
多数纯电动汽车采用锂离子电池作为电源，其能量密度高、重量轻、寿命长。
电池组通常由多个电池单体串联而成，以提供足够的电压和容量，满足汽车的动力需求。
2. 电机：电动汽车的驱动力来自电机。
电机将电能转化为机械能，通过传动系统驱动车轮运动。
纯电动汽车一般采用交流电动机，其特点是转速范围广、效率高、响应迅速。
电机通常安装在汽车的前后轴上，通过减速装置与车轮相连接。
3. 控制系统：控制系统是纯电动汽车的大脑，负责监测和控制电池组、电机等各个部件的工作状态，以实现车辆的正常运行。
控制系统包括电池管理系统、电机控制系统、车辆管理系统等。
其中，电池管理系统用于监测电池的电量、温度等信息，确保电池组的安全和性能；电机控制系统则控制电机的启停、转速等参数，实现车辆的加速、减速等操作。
4. 充电系统：纯电动汽车需要通过充电系统为电池组充电。
充电系统包括充电桩、充电线缆和车辆内部的充电控制装置。
用户可以在家中或公共充电站进行充电，充电时间和方式根据电池容量和充电设备的功率而定。
5. 辅助系统：辅助系统包括空调系统、制动系统、电力转向系统等。
这些系统与传统汽车相似，但在纯电动汽车中，它们都由电能驱动，减少了对燃油的依赖。
二、纯电动汽车的工作原理纯电动汽车的工作原理可简要概括为：电池组储存电能，电机将电能转化为机械能驱动车辆，通过控制系统实现对电池组和电机的监测和控制，辅助系统提供额外的功能支持。
1. 充电：纯电动汽车需要通过外部电源对电池组进行充电。
充电桩将交流电转化为直流电，通过充电线缆连接到车辆中的充电控制装置，再将电能存储到电池组中。
2. 行驶：当电池组充满电后，电机可以将电能转化为机械能，驱动车辆行驶。
电动汽车的基本结构电动汽车是一种以电能为动力的新型交通工具，其基本结构由电动机、电池组、控制器、车身和充电设备等组成。
下面将分别介绍这些部分的作用和特点。
1. 电动机电动汽车的动力来源是电动机，其作用是将电能转化为机械能推动车辆行驶。
电动机与传统汽车的发动机相似，但其结构和工作原理有所不同。
电动机由定子、转子和电磁系统组成，其中定子和转子之间通过电磁作用力传递动力，使电动机产生旋转运动。
电动汽车的电动机一般采用交流异步电动机或永磁同步电动机，具有高效、低噪、零排放等特点。
2. 电池组电池组是电动汽车的能量储存设备，其作用是将电能储存起来，供电动机使用。
电池组的种类比较多，如铅酸蓄电池、镍氢电池、锂离子电池等。
不同类型的电池组具有不同的特点，如能量密度、充电时间、寿命等。
电池组的质量和性能是影响电动汽车续航里程和成本的重要因素。
3. 控制器控制器是电动汽车的大脑，其作用是控制电机的运转和电池组的充放电，实现车辆的加速和制动。
控制器根据车速、油门踏板和刹车踏板的输入信号，调节电机的转速和扭矩，实现动力输出的精确控制。
控制器还负责监测电池组的电量、温度、电压和电流等参数，以保证电池组的安全和稳定运行。
4. 车身车身是电动汽车的外壳和支撑结构，其作用是保护车内设备和乘员安全。
电动汽车的车身结构和传统汽车相似，但其设计和制造需要考虑电池组的重量和安装位置，以及电动机和控制器的散热和噪声问题。
电动汽车的车身材料也比传统汽车更加轻量化和环保，如采用铝合金、碳纤维等材料。
5. 充电设备充电设备是电动汽车的重要配套设备，其作用是给电池组充电，为车辆提供能量。
电动汽车的充电设备分为家用充电器和公共充电桩两种，前者一般用于在家或单位内充电，后者则用于路边、停车场等公共场所充电。
电动汽车的充电时间和充电速度取决于充电设备的功率和电池组的电量，一般需要数小时甚至数十小时才能充满。
电动汽车的基本结构包括电动机、电池组、控制器、车身和充电设备等部分。
新能源电动汽车结构和原理
新能源电动汽车是一种采用电动机作为主要动力来源的汽车。
其结构
大致分为四部分：电动机、电池组、电控系统和车身结构。
电动机是新能源电动汽车的核心部件，主要负责驱动车辆行驶。
电动
机通常分为直流电机、交流电机和永磁同步电机等多种类型，其中永磁同
步电机由于其高效率、高动力等特点，成为新能源电动汽车中常用的电机
类型。
电池组是储存电能的设备，其主要作用是为电动汽车提供动力。
目前，电动汽车通常采用的是锂离子电池，其具有较高的能量密度、长寿命和良
好的安全性能等优点。
电控系统包括电力电子系统、电池管理系统和车辆控制系统。
其主要
作用是控制电机的启停和输出功率，确保电动汽车的安全和稳定性。
车身结构是新能源电动汽车的外壳部分，包括车架、车身、悬挂系统、制动系统和轮胎等组件。
在设计方面，与传统汽车相比，新能源电动汽车
的车身结构需要更加轻量化和紧凑，以满足电动汽车的高效能、低耗能的
特点。

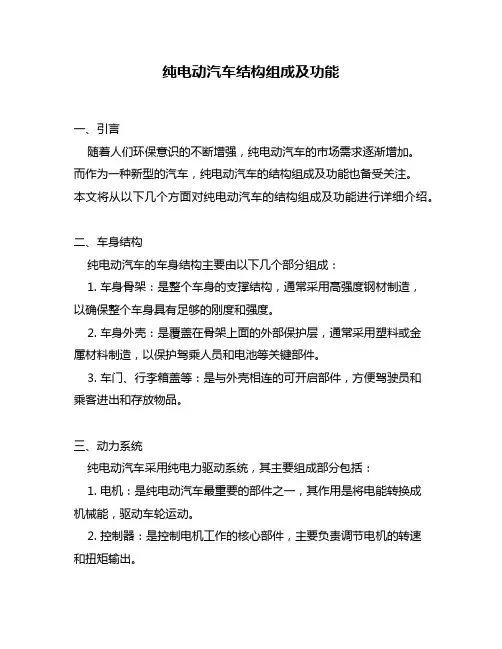

纯电动汽车结构组成及功能一、引言随着人们环保意识的不断增强，纯电动汽车的市场需求逐渐增加。
而作为一种新型的汽车，纯电动汽车的结构组成及功能也备受关注。
本文将从以下几个方面对纯电动汽车的结构组成及功能进行详细介绍。
二、车身结构纯电动汽车的车身结构主要由以下几个部分组成：1. 车身骨架：是整个车身的支撑结构，通常采用高强度钢材制造，以确保整个车身具有足够的刚度和强度。
2. 车身外壳：是覆盖在骨架上面的外部保护层，通常采用塑料或金属材料制造，以保护驾乘人员和电池等关键部件。
3. 车门、行李箱盖等：是与外壳相连的可开启部件，方便驾驶员和乘客进出和存放物品。
三、动力系统纯电动汽车采用纯电力驱动系统，其主要组成部分包括：1. 电机：是纯电动汽车最重要的部件之一，其作用是将电能转换成机械能，驱动车轮运动。
2. 控制器：是控制电机工作的核心部件，主要负责调节电机的转速和扭矩输出。
3. 电池组：是储存纯电动汽车所需能量的部件，通常采用锂离子电池或镍氢电池等高性能储能设备。
四、底盘系统纯电动汽车的底盘系统主要由以下几个部分组成：1. 车轮：是纯电动汽车行驶的支撑部件，通常采用高强度合金材料制造。
2. 悬挂系统：是连接车轮和车身骨架的部件，主要负责缓冲路面震动和保持车身平稳。
3. 制动系统：是控制纯电动汽车减速和停止的关键部件，通常采用盘式刹车或鼓式刹车等制动装置。
五、辅助系统纯电动汽车还配备了多种辅助系统，以确保整个驾驶过程更加安全和便利。
这些辅助系统包括：1. 充电系统：是将外界电能转化为车辆所需能量的部件，通常包括充电接口、充电线和充电控制器等。
2. 空调系统：是控制纯电动汽车内部温度和湿度的关键部件，通常采用制冷剂循环系统或热泵系统等空调装置。
3. 安全系统：是保障驾驶员和乘客安全的重要装置，包括安全气囊、防抱死刹车系统、车道偏离预警系统等。
六、总结纯电动汽车的结构组成及功能十分复杂，涉及到多个方面。
只有深入了解其结构组成及功能特点，才能更好地保障其正常运行和使用。
纯电动汽车的基本结构和原理与燃油汽车相比,纯电动汽车的结构特点是灵活，这种灵活性源于纯电动汽车具有以下几个独特的特点。
首先，纯电动汽车的能量主要是通过柔性的电线而不是通过刚性联轴器和转动轴传递的，因此，纯电动汽车各部件的布置具有很大的灵活性.其次，纯电动汽车驱动系统的布置不同，如独立的四轮驱动系统和轮毂电动机驱动系统等，会使系统结构区别很大;采用不同类型的电动机,如直流电动机和交流电动机，会影响到纯电动汽车的重量、尺寸和形状；不同类型的储能装置，如蓄电池，也会影响纯电动汽车的重量、尺寸及形状。
另外,不同的能源补充装置具有不同的硬件和机构，例如，蓄电池可通过感应式和接触式的充电机充电，或者采用更换蓄电池的方式,将替换下来的蓄电池再进行集中充电.纯电动汽车的结构主要由电力驱动控制系统、汽车底盘、车身以及各种辅助装置等部分组成。
除了电力驱动控制系统，其他部分的功能及其结构组成基本与传统汽车相同，不过有些部件根据所选的驱动方式不同，已被简化或省去了。
所以电力驱动控制系统既决定了整个纯电动汽车的结构组成及其性能特征,也是纯电动汽车的核心,它相当于传统汽车中的发动机与其他功能以机电一体化方式相结合,这也是区别于传统内燃机汽车的最大不同点。
1、电力驱动控制系统电力驱动控制系统的组成与工作原理如图5.1所示，按工作原理可划分为车载电源模块、电力驱动主模块和辅助模块三大部分。
1)车载电源模块车载电源模块主要由蓄电池电源、能源管理系统和充电控制器三部分组成。
（1)蓄电池电源。
蓄电池是纯电动汽车的唯一能源，它除了供给汽车驱动行驶所需的电能外,也是供应汽车上各种辅助装置的工作电源。
蓄电池在车上安装前需要通过串并联的方式组合成所要求的电压一般为12V或24V的低压电源，而电动机驱动一般要求为高压电源,并且所采用的电动机类型不同，其要求的电压等级也不同。
为满足该要求，可以用多个12V或24V的蓄电池串联成96~384V高压直流电池组，再通过DC／DC转换器供给所需的不同电压。
新能源汽车概论知识点总结一、新能源汽车的定义新能源汽车是指采用新型能源及其动力系统驱动的汽车，主要包括纯电动汽车、插电式混合动力汽车和燃料电池汽车。
二、新能源汽车的分类1. 纯电动汽车（Battery Electric Vehicle，BEV）纯电动汽车是指完全依靠电池储能驱动的汽车，不需要燃油发动机。
其特点是零排放、无噪音、低运营成本，但续航里程相对较短。
2. 插电式混合动力汽车（Plug-in Hybrid Electric Vehicle，PHEV）插电式混合动力汽车是指既可以通过燃油发动机驱动，也可以通过电池储能驱动的汽车。
它可以通过外部电源充电，也可以利用发动机发电充电。
其特点是续航里程较长，且具备燃油发动机的备用能源。
3. 燃料电池汽车（Fuel Cell Electric Vehicle，FCEV）燃料电池汽车是指利用氢气与氧气发生化学反应产生电能，并以电能驱动电动机的汽车。
其特点是零排放、短时间内可完成加氢，但氢气供应、储存与安全等问题还需要进一步解决。
三、新能源汽车的优势1. 环保节能新能源汽车不使用传统燃油，减少了尾气排放对环境的污染，是解决能源和环境问题的重要路径。
2. 资源可再生新能源汽车所使用的能源大部分来自可再生能源，如太阳能、风能等，不会耗尽。
3. 续航里程逐渐提升随着电池技术的不断进步，新能源汽车的续航里程逐渐提高，满足了日常出行的需求。
4. 降低能源依赖传统燃油汽车主要依赖于石油资源，而新能源汽车则减少了对石油的依赖，降低了能源安全风险。
5. 创造新的产业机会新能源汽车的发展带动了电池、充电设施、电机等相关产业的发展，促进了经济转型升级。
四、新能源汽车的挑战1. 充电基础设施不完善新能源汽车需要充电设施的支持，但目前充电基础设施建设相对滞后，影响了用户的使用体验。
2. 续航里程和充电时间限制纯电动汽车的续航里程相对较短，充电时间较长，对用户的出行需求提出了一定的挑战。
纯电动汽车结构特点及其维修要点关键思路分析摘要：进入21世纪以后，随着环境污染的加剧和石油资源消耗量的增加，国家为了实现节能环保的目标，从多重角度着力于开发新能源。
在此背景下，汽车企业也纷纷致力于新能源汽车研发工作，全面优化新能源汽车外观设计方案，努力提高新能源汽车产量与质量，打造独特的品牌。
纯电动汽车就属于一种新能源汽车，节能环保效果良好。
本文将简单分析纯电动汽车结构特点与维修要点，希望能为新能源汽车研发工作提供参考与借鉴。
关键词：纯电动汽车；结构特点；维修要点1 引言目前，中国新能源汽车主要有三种———纯电动车、燃料电池汽车、混合动力型汽车，这三种新能源汽车各具优势，在技术研发和应用领域取得了可喜的成效。
针对新能源汽车研发管理、生产管理、充电基础设施管理、采购管理、使用管理和监督管理制定了日益完善的制度，不断提高新能源汽车产品技术，延续企业文化，优化汽车行业发展战略，创新汽车外观造型。
本文将简单介绍中国纯电动汽车结构组合，举例分析汽车品牌基因和造型特征，并综合探讨纯电动汽车维修要点。
2纯电动汽车品牌基因和造型特征2.1品牌基因在纯电动汽车的品牌基因创新和品牌造型设计中，要突出差异。
同时，我们应该保持产品开发的连续性。
例如，同一品牌设计虽然有发展和变化，但它可以反映不同类型产品中的相似基因组合元素，如视觉效果和设计风格的相似性。
其次，对于纯电动汽车的品牌设计和创新，品牌不仅要关注纯电动汽车的销售利润，还要将营销作为企业品牌文化的重要组成部分，发挥品牌联想作用，整合客户对品牌的忠诚度和认同度。
如今，品牌识别与创新已成为汽车企业保持竞争优势的重要手段之一。
企业也致力于独特的造型语言设计，并以纯电动汽车的品牌造型特征设计为品牌文化的核心基础。
同时，汽车企业在推出各种新车的过程中，仍保留了大量传承历史文化因素、核心价值观和品牌特色的语义元素和设计风格，有效提升品牌影响力和忠诚度，延长品牌生命周期。
第三，纯电动汽车的品牌基因传承了汽车企业的家族文化，品牌基因的表现形式具有多种特点。
VE&T职教与培训新能源汽车技术原理与维修（3）—纯电动汽车概述与高压防护（上）（１）永磁同步电动机（图4）永磁同步电动机的特点如下。
①PMSM本身的功率效率及功率因数较高。
②PMSM发热小，因此电机冷却系统结构简单、体积小、噪声小。
③PMSM允许的过载电流大，可靠性显著提高。
（2）交流异步电动机（图5）交流异步电动机特点如下。
①转子结构简单、可靠性高、使用寿命长、重量轻且成本低。
②通用性极强，可提供各种冷却类型、防护等级及各种型号。
③易实现转速超过10 000 r/min 的高速旋转。
电机控制器将动力电池提供的高压直流电转换为三相交流电，在整车控制策略下根据驾驶员的意图控制电动机的电压或电流，完成电动机驱动扭矩和旋转方向及速度的控制。
3.整车控制器整车控制器对新能源汽车动力链的各个环节进行管理、协调和监控，以提高整车能量利用效率，确保安全性和可靠性（图6）。
整车控制器采集驾驶员操作信图4 永磁同步电机图5 交流异步电动机图6 整车控制器图7 车载充电机图8 充电桩快速充电号，通过CAN总线获得电机和电池系统的相关信息，进行分析和运算，通过CAN总线给出电机控制和电池管理指令，实现整车驱动控制、能量优化控制和制动回馈控制。
具备完善的故障诊断和处理功能。
4.充电系统在纯电动汽车上为动力电池充电有2种方式和路径：一种是交流车载充电机将家庭用电220 V转换为略高于300 V的直流电，为动力电池充电（交流慢充）；另一种是充电桩与纯电动汽车高压接口连接，直接用大电流的直流电给动力电池充电（直流快充）。
（1）交流慢充动力电池在放电终止后，应立即充电，充电电流比较低，这种充电叫做常规充电。
常规充电方法都采用小电流的恒压或恒流充电，一般充电时间为5～8 h，甚至更长。
这种充电方式是利用车载充电机进行的，接220 V交流电（图7）。
①慢充模式的优点a.充电机和安装成本比较低。
b.可充分利用电力低谷时段进行充电，降低充电成本。
