声光双控开关的设计与实现

声光控开关的制作与调试制作声光控开关的步骤如下：材料准备：1.声音传感器：用于检测环境中的声音信号。

2.光敏电阻：用于检测环境中的光强度信号。

3.继电器：用于控制电器开关。

4.电路板：用于搭建电路。

5.导线：用于连接电路的各个部分。

6.电源：用于供电。

电路搭建：1.将声音传感器和光敏电阻连接到电路板上。

2.使用导线将声音传感器和光敏电阻连接到继电器的输入端。

3.使用导线将继电器的输出端连接到电器开关上。

4.将电源连接到电路板上以供电。

调试声光控开关的步骤如下：1.调试声音传感器：a.将声音传感器连接到电源和示波器。

b.对传感器进行敲击或发出声音，观察示波器上是否有变化。

c.根据示波器上的波形调整传感器的灵敏度，使其能够准确检测环境中的声音信号。

2.调试光敏电阻：a.将光敏电阻连接到电源和示波器。

b.改变环境光线的强度，观察示波器上是否有变化。

c.根据示波器上的波形调整光敏电阻的灵敏度，使其能够准确检测环境中的光强度信号。

3.测试继电器：a.将继电器输出端连接到示波器，并将继电器输入端连接到声音传感器和光敏电阻。

b.发出声音或改变环境光线的强度，观察示波器上继电器是否响应。

c.根据实际需求调整继电器的灵敏度，使其能够准确地根据声音或光线信号控制电器开关。

4.连接电器开关：a.将继电器输出端连接到电器开关上。

b.发出声音或改变环境光线的强度，观察电器开关是否正常工作。

c.如有需要，对继电器输出端进行调整，以确保电器开关能够根据声音或光线信号正确地进行开关。

总结：制作和调试声光控开关需要先准备好所需材料，并按照一定的步骤进行操作。

通过调试声音传感器、光敏电阻和继电器，可以确保声光控开关能够准确地感应环境中的声音和光线，并控制电器开关的开启和关闭。

在调试过程中，根据示波器上的波形和继电器的响应情况，进行相应的调整，以确保声光控开关的灵敏度和响应速度达到预期效果。

最后，连接电器开关并进行测试，确保声光控开关能够正常地控制电器的开关操作。

声光双控开关的设计电路（1、信息与计算科学学院信息与计算科学专业2、信息与计算科学学院数学与应用数学专业）摘要：在学校、机关、厂矿企业等单位的公共场所以及居民区的公共楼道，长明灯现象十分普遍，这造成了能源的极大浪费。

在本设计中介绍了多种声光控路灯控制器的组成、性能，适用范围及工作原理，给出各电路原理图及元件参数选择，节电效果十分明显。

天黑有人走过楼梯通道时，当有脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。

在白天。

即使有声音。

楼道灯也不会亮，可以达到节能的目的。

声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点。

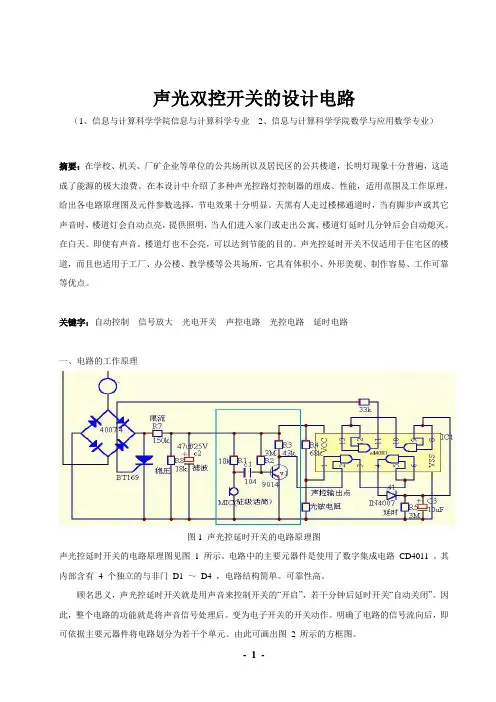

关键字：自动控制信号放大光电开关声控电路光控电路延时电路一、电路的工作原理图1 声光控延时开关的电路原理图声光控延时开关的电路原理图见图 1 所示。

电路中的主要元器件是使用了数字集成电路CD4011 。

其内部含有4 个独立的与非门D1 ～D4 ，电路结构简单。

可靠性高。

顾名思义，声光控延时开关就是用声音来控制开关的“开启”，若干分钟后延时开关“自动关闭”。

因此，整个电路的功能就是将声音信号处理后。

变为电子开关的开关动作。

明确了电路的信号流向后，即可依据主要元器件将电路划分为若干个单元。

由此可画出图 2 所示的方框图。

图2 声光控延时开关方框图结合图2来分析图1。

声音信号( 脚步声、掌声等) 由驻极体话筒BM接收并转换成电信号，经C1耦合到D3进行电压放大，与非门D3此时是一个放大电路，放大的信号送到R3的一端。

R3、R4构成分压电路，并接到控制门D4的13脚，作为声控信号。

当有声音信号时，IC的10脚为高电平“ 1 ”，则R3、R4的中间分压为低电平“ 0 ”，即控制门D4的13脚为低电平。

为了使声光控开关在白天开关断开，即由光敏电阻RG等元件组成光控电路。

声光双控开关的课程设计一、课程目标知识目标：1. 学生能理解声光双控开关的基本原理，掌握电路组成及各部分功能。

2. 学生能描述声光双控开关在实际应用中的作用和优势。

3. 学生了解声光传感器的工作原理及其在智能控制系统中的应用。

技能目标：1. 学生能够正确组装声光双控开关电路，并进行调试。

2. 学生能够运用所学知识解决简单的声光双控开关故障问题。

3. 学生能够运用声光双控开关设计简单的智能家居控制系统。

情感态度价值观目标：1. 学生培养对物理科学的兴趣，增强探索精神和创新意识。

2. 学生通过实际操作，培养动手能力、团队协作能力和问题解决能力。

3. 学生认识到科技与生活的紧密联系，提高环保意识，关注智能家居技术的发展。

课程性质：本课程为初中物理学科实验课，结合课本知识，注重实践操作和创新能力培养。

学生特点：初中学生好奇心强，动手能力逐渐增强，具备一定的物理知识基础。

教学要求：教师应引导学生主动参与实验，注重培养学生的实际操作能力和创新思维，将理论知识与实际应用相结合，提高学生的综合素养。

通过分解课程目标为具体学习成果，使学生在学习过程中有明确的方向，便于教学设计和评估。

二、教学内容1. 理论知识：- 电路基本概念：电压、电流、电阻等。

- 声光传感器原理：声音传感器、光敏传感器的原理及其在电路中的应用。

- 声光双控开关原理：电路组成、工作原理及控制过程。

2. 实践操作：- 声光双控开关电路的组装：学生分组进行电路组装，熟悉各元件功能及连接方式。

- 电路调试：学生调试组装好的声光双控开关电路，确保其正常工作。

- 故障排查：针对电路中可能出现的故障，引导学生进行问题分析和解决。

3. 创新设计：- 智能家居控制系统设计：鼓励学生运用声光双控开关设计简单的智能家居控制系统，提升实际应用能力。

- 环保理念融入：引导学生关注节能环保，将声光双控开关应用于日常生活中的节能控制。

教材关联：本教学内容与初中物理教材中“电路的基础知识”、“传感器及其应用”等章节相关。

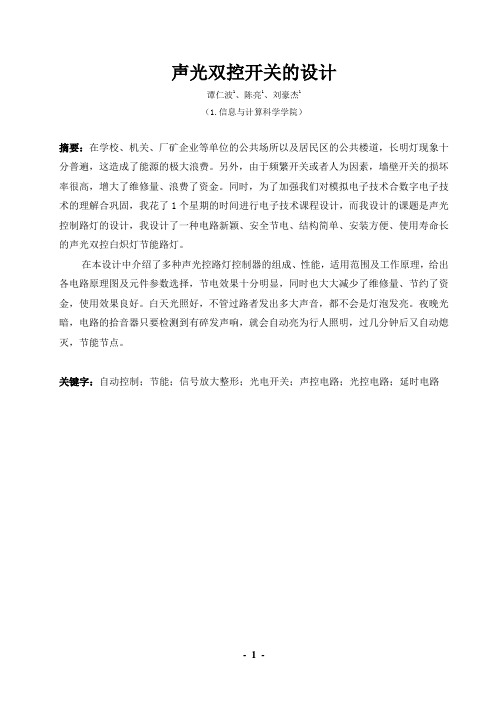

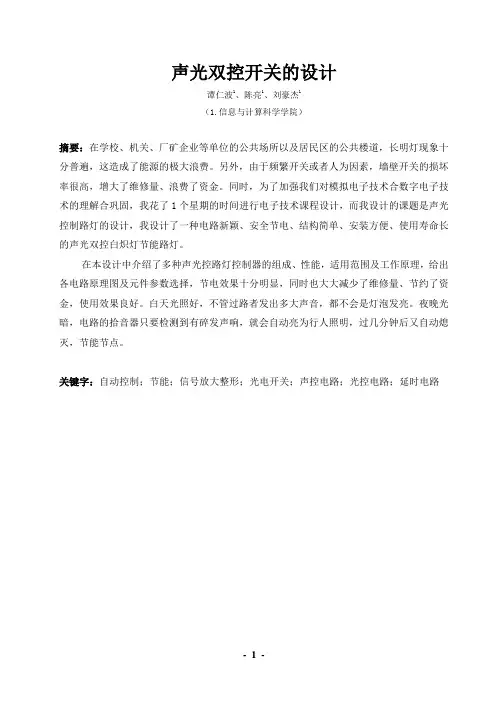

声光双控开关的设计谭仁波1、陈亮1、刘豪杰1（1.信息与计算科学学院）摘要：在学校、机关、厂矿企业等单位的公共场所以及居民区的公共楼道，长明灯现象十分普遍，这造成了能源的极大浪费。

另外，由于频繁开关或者人为因素，墙壁开关的损坏率很高，增大了维修量、浪费了资金。

同时，为了加强我们对模拟电子技术合数字电子技术的理解合巩固，我花了1个星期的时间进行电子技术课程设计，而我设计的课题是声光控制路灯的设计，我设计了一种电路新颖、安全节电、结构简单、安装方便、使用寿命长的声光双控白炽灯节能路灯。

在本设计中介绍了多种声光控路灯控制器的组成、性能，适用范围及工作原理，给出各电路原理图及元件参数选择，节电效果十分明显，同时也大大减少了维修量、节约了资金，使用效果良好。

白天光照好，不管过路者发出多大声音，都不会是灯泡发亮。

夜晚光暗，电路的拾音器只要检测到有碎发声响，就会自动亮为行人照明，过几分钟后又自动熄灭，节能节点。

关键字：自动控制；节能；信号放大整形；光电开关；声控电路；光控电路；延时电路目录目录 (2)一综述 (3)二总体电路设计 (3)2.1方案一 (3)2.2方案二 (4)2.3方案比较 (6)三单元电路设计与分析 (6)3.1电源设计 (6)3.2信号放大整形电路设计 (7)3.3延时处理电路单稳态电路的设计 (7)四电路仿真 (8)五所需元器件清单 (12)六收获和体会 (15)七参考文献 (16)一综述整个电路由电源电路，放大电路，处理电路（声控电路、光控电路）及延时电路等部分组成。

电源由太阳能电池供电，光敏控电路对外界光亮程度进行检测，输出与光亮程度相对应的电压信号。

从而实现白天灯泡不亮晚上遇到声响时，通过声控电路使灯泡自动点亮，声控电路主要将声音信号转变为电信号，从而要实现自动控制，延时电路声音消失后延长一段光照时间。

必要时可加一个手动开关，以增强电路的实用性。

总体方框图如下所示图。

二总体电路设计2.1方案一原理框图如图2.1图2.1电路图如图2.2图 2.2电路简述本电路为一声光自动控制白炽灯开关。

声光双控制照明灯原理与制作电路原理如图：由图可知，电路仅用一只4069与压电陶瓷片配合就能将双向晶闸管触发，使其导通将电灯或别的用电器打开，延时20S左右关闭。

平时，电源经VD2整流，R1和C1滤波，稳压管VD6稳压后向电路提供工作电源，电源回路由负极经VD4及灯泡灯丝形成回路。

电路静态时基本上不消耗电源，电灯不会发光。

这时在VD5的输入端由于有个下拉的电阻R4的作用，⑥脚输出端为高，D6的输出端⑧脚为低，VS无触发信号不导通，灯灭。

电路中，反相器D1作为电压放大器，R2是定的偏置电阻。

由压电陶瓷片B接收到脚步声信号，并将其转换为电脉冲后经D1放大。

D2整形后由⑩脚出，光敏二极管DL和D3。

D4组成光控电路，夜间由于光敏二极管的内阻很大，它和R3的并联值仍然很大，C2作为耦合电容，将D2输出的信号脉冲耦合至D3，D4，经VD5整流向C3充电；当C3充电到D5的转换电平后，D5输出低电平。

再经D6反相经R5触发V3接通电灯的电源通路，该通路为：电源相线、VD2、VS、VD4、灯、电源中性线。

在白天由于光敏二极管的内阻变小（约为10KΩ）它和R3的并联值也变小，这时C2和R3、VL形成了微分电路而不是耦合电路。

由D2输出的脉冲信号通过微分形成的尖脉冲不是以使D3及其后续电路改变状态，因而不触发VS灯不会亮。

C3、R4、D5组成延时放电电路，关断VS。

元器件选择：IC为CD4096六反相器一块；VS为普通小型塑封双向晶闸管。

如MAC94A4，97A6；DL选2CU1或2CU2硅光电二极管；VD6为6V，0．25W稳压管，如IN4627；其它无特殊要求。

本电路体积小，可直接安装于原电灯开关盒内，两根引线与原开关的接线相连。

压电片胶粘于外壳的内表面，并在面板上开孔，DL也应开孔装，若灵敏度不足，可加大R2的阻值。

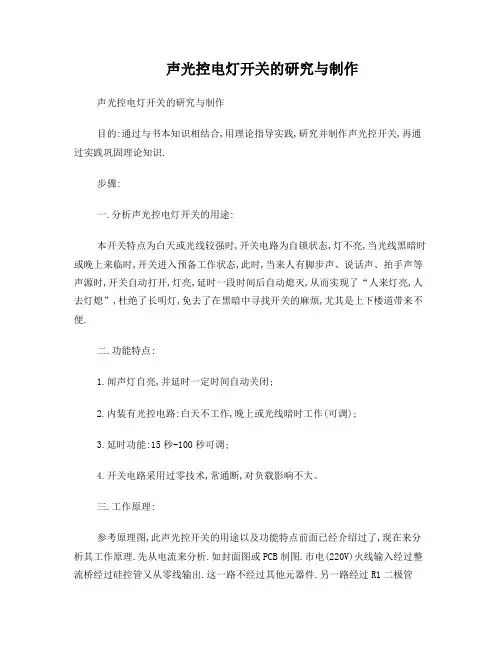

声光控电灯开关的研究与制作声光控电灯开关的研究与制作目的:通过与书本知识相结合,用理论指导实践,研究并制作声光控开关,再通过实践巩固理论知识.步骤:一.分析声光控电灯开关的用途:本开关特点为白天或光线较强时,开关电路为自锁状态,灯不亮,当光线黑暗时或晚上来临时,开关进入预备工作状态,此时,当来人有脚步声、说话声、拍手声等声源时,开关自动打开,灯亮,延时一段时间后自动熄灭,从而实现了“人来灯亮,人去灯熄”,杜绝了长明灯,免去了在黑暗中寻找开关的麻烦,尤其是上下楼道带来不便.二.功能特点:1.闻声灯自亮,并延时一定时间自动关闭;2.内装有光控电路:白天不工作,晚上或光线暗时工作(可调);3.延时功能:15秒-100秒可调;4.开关电路采用过零技术,常通断,对负载影响不大。

三.工作原理:参考原理图,此声光控开关的用途以及功能特点前面已经介绍过了,现在来分析其工作原理.先从电流来分析.如封面图或PCB制图.市电(220V)火线输入经过整流桥经过硅控管又从零线输出.这一路不经过其他元器件.另一路经过R1二极管VD2电容C2为门电路和三极管以及相关元器件提供稳定的直流电压.其大小是由VD2决定的.首先在VD2上的电压是经过整流出来的波动电压.此电压经过电容C 2的冲放电形成基本稳定的直流电压.其大小是10V左右.我门以分析过硅控管.在它的G极加一个开启电压(此硅控管2V)硅控管就会导通.蛋D的输出端的3.4 V以上.因为要是硅控管导通的又一定的电流.这是我们前面分析过的.所以R2是个限流电阻.我们知道与非门的作用.要使D输出高电平.C 就得输出低电平.那么B的输出端就得使高电平.依此类推.A就得输出低电平.A 的两个出入端那么就得同时是高电平.现在我们要分析的是怎样才能使A的两个输入端是高电平.我们知道光控管在有光的时候是低阻(由光照强度和光控管本身而定)无光时时高阻,无光时电阻大概时6M,从而我们可以确定R6的大小为6M.A的一脚我们可以确定在无光时是高电平.那么我们怎样才能是A的二脚也是高电平呢?这就要看MIC的了.如图:在没有声音刺激MIC时,三极管的基极是高电平,三极管微饱和导通(我们可以通过控制R4,R5的大小来实现),根据MIC的原理知道.给它刺激使会产生上下波动的脉冲.当是正脉冲是就更加深了VT1的饱和度. 而是负脉冲是相当于给VT1的基极一个低电平.于是三极管截止, 从而,VT1的集电极输出高电于是为A提供了高平,至此灯泡就可以亮了.实现了声光控的作用.但这里又出现了问提,你刺激以下.灯泡就就只能亮一下.我们不能总是刺激它是吧.那怎么办呢?这里我们就可以通过一个延时电路来解决总要不停的刺激的麻烦.请看:此电路用一个极其简洁的电路来实现.它时通过RC的充放电来实现的.当从B的输出端来一个高电平流过D3,C3立即充瞒电.而放电要于R7形成一个回路来实现.从此在C的输入端提供一个持续的高电平.由此就可以实现灯持续的亮.它亮的时间是由R7的大小来控制的.至此我们的原理分析就可以告一段落.四.可控硅元件的工作原理及基本特性:1、工作原理可控硅是P1N1P2N2四层三端结构元件,共有三个PN结,分析原理时,可以把它看作由一个PNP管和一个NPN管所组成,其等效图解如图1所示图1 可控硅等效图解图当阳极A加上正向电压时,BG1和BG2管均处于放大状态。

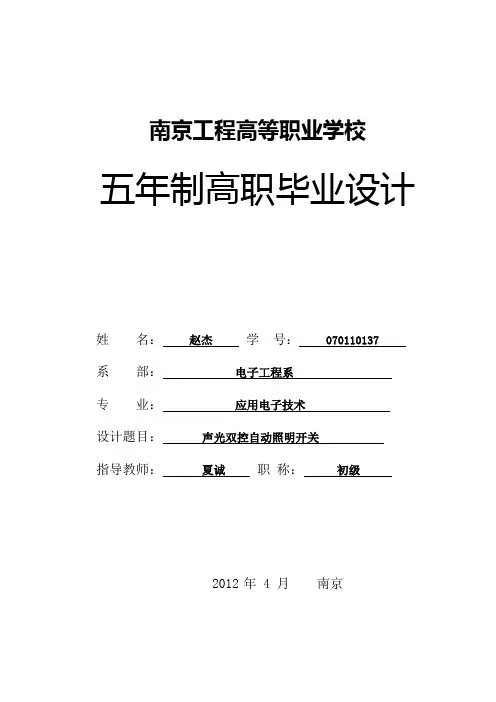

南京工程高等职业学校五年制高职毕业设计姓名：赵杰学号：070110137系部：电子工程系专业：应用电子技术设计题目：声光双控自动照明开关指导教师：夏诚职称：初级2012年 4 月南京摘要随着电子技术的发展，尤其是数字技术的发展，用数字电路技术实现灯的自动发亮、节能节电、延长灯的寿命变得越来越重要，而且贴近我们的实际生活。

声光控电路已成为人们日常生活中必不可少的必需品，它不需要开关，当有人经过时会自动的亮；广泛应用于走廊、楼道招待所等公共场所，给人们的生活、带来极大的方便。

因此，得到了广泛的应用。

声光控电路是声音和光控制电路工作的电子开关。

该电路由电源电路、声控电路、光控电路和延时控制开关电路等组成，它不仅广泛适用于楼梯间、过道库房等场合，而且节能省电，使用方便。

在本设计中介绍了声光双控路灯控制器的组成、性能，适用范围及工作原理，给出各电路原理图及元件参数选择，节电效果十分明显，同时也大大减少了维修量、节约了资金，使用效果良好。

白天光照好，不管过路者发出多大声音，都不会是灯泡发亮。

夜晚光暗，电路的拾音器只要检测到有声响发出，就会自动亮为行人照明，过几分钟后又自动熄灭，节能节电。

关键词: 声光双控；自动照明；节能；开关目录摘要 (I)目录 (II)引言 (III)第一章绪论 (1)1.1 设计内容 (1)1.2 给定条件 (1)1.3 设计方案 (1)第二章总体电路设计 (4)2.1 工作原理 (4)2.2 元件的选择及调试 (7)第三章单元电路设计与分析举例 (9)3.1 驻极体话筒MIC (9)3.2 时间继电器 (11)3.3 简单的电容降压整流电路 (13)第四章所需元气件清单 (15)4.1 所需元器件简介 (15)4.2 元器件清单 (17)结论 (19)致谢 (20)参考文献 (21)引言当今世界在以电子信息技术为前提下推动了社会跨跃式的进步，科学技术的飞速发展带动了各国生产力的大规模提高。

西南科技大学电气专业方向设计报告课题名称：声光双控开关的设计设计时间：2012.10---2012.11学院：信息工程学院班级：姓名：学号：指导教师：西南科技大学信息工程学院制摘要声光控制开关是一种当环境亮度高时，有声响灯也不亮，当环境亮度低时，利用人的脚步声、说话声、击掌声等声音作用使灯点亮，亮灯一定时间后能自动熄灯的自动控制照明开关。

声光双控灯是在灯内加入声光延时线路，是集声学、光学和延时技术为一体的声光延时线路，可广泛应用于建筑楼道、长房、庭院过道等等一系列公共场所，代替了长明灯给人们带来的种种不便和不必要开支及不必要的能耗，是现代极理想的新颖绿色照明开关，优点囊括节能，避免人为或等等物理损耗，节省维修开支等等，并延长了开关寿命。

在本设计中介绍了声光控路灯控制器的适用范围及工作原理，白天光照良好，不管过路者发出多大声音，都不会是灯泡发亮，夜晚光暗，电路拾音器只要检测到有声响发出，就会自动亮为过路人照明，然后延时熄灭，节电效果可想而知。

关键词：声光双控；光敏电阻；自动照明；开关一、设计目的本文设计的声光双控照明开关，在白天或光线较强时，开关为自锁状态，灯不亮，当夜间或光线较弱时，开关呈预备工作状态，当有人经过开关附近时，作出声响（如脚步声、话语声、拍手声等），开关自动打开，灯亮，延时熄灭。

从而实现了“人来灯即亮，人走灯便熄”如此实用的效果，代替了长明灯，真正达到简单、经济及方便使用的效果。

二、控制要求该开关白天不导通，到了晚上，一有声响便自动导通，且延时设熄灭。

该开关适用于人们活动时能发出声响的场合，能够在光线较暗的情况下照明，人走或休息后灯即熄灭。

三、声光控制元件1 光敏电阻的工作原理光敏电阻器（photovaristor）又叫光感电阻，是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；入射光强，电阻减小，入射光弱，电阻增大。

光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。

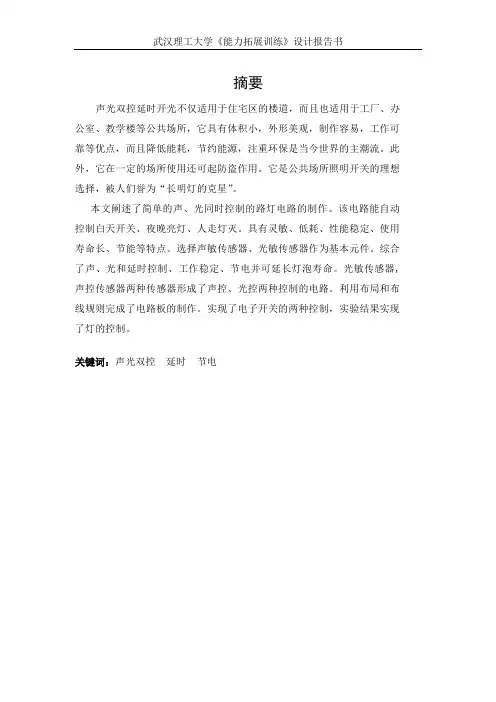

摘要声光双控延时开光不仅适用于住宅区的楼道，而且也适用于工厂、办公室、教学楼等公共场所，它具有体积小，外形美观，制作容易，工作可靠等优点，而且降低能耗，节约能源，注重环保是当今世界的主潮流。

此外，它在一定的场所使用还可起防盗作用。

它是公共场所照明开关的理想选择，被人们誉为“长明灯的克星”。

本文阐述了简单的声、光同时控制的路灯电路的制作。

该电路能自动控制白天开关、夜晚亮灯、人走灯灭。

具有灵敏、低耗、性能稳定、使用寿命长、节能等特点。

选择声敏传感器、光敏传感器作为基本元件。

综合了声、光和延时控制、工作稳定、节电并可延长灯泡寿命。

光敏传感器,声控传感器两种传感器形成了声控、光控两种控制的电路。

利用布局和布线规则完成了电路板的制作。

实现了电子开关的两种控制，实验结果实现了灯的控制。

关键词：声光双控延时节电目录摘要...................................................................І1总体电路设计 (1)2各模块设计 (1)2.1电源模块 (1)2.2信号收集模块 (3)2.2.1光信号收集电路的设计 (3)2.2.2光信号电路的工作原理 (3)2.3.1声音信号收集电路的设计 (5)2．4信号处理模块 (6)2、4、1 芯片TC4081BP的介绍 (6)2、4、2 芯片TC4081BP的工作原理 (6)2.5 延时模块 (8)2.5.1延时控制电路 (8)2.5.2 RC电路的放电过程 (9)2.5.3 RC电路的时间常数 (10)2.6被控制电路 (11)2.6.1 电路工作原理 (11)3电路仿真及PCB图 (12)4总结体会 (14)5参考文献 (15)声光双控节能电子开关设计1总体电路设计所设计的电路分为五个模块：电源模块，信号收集模块，信号处理模块，延时模块和被控制模块。

(模块图如1-2)电源模块为整个电路提供稳定的直流电源，使驱动三极管，芯片TC4081BP和小灯。

楼道声光双控灯原理研究与设计楼道声光双控灯是一种可根据声音和光线变化进行自动控制的照明系统。

它主要用于楼梯间、走廊等公共场所，通过感应人们的声音和光线状况，实现对灯光亮度的自动调节，提供更加舒适的照明环境。

下面将对楼道声光双控灯的原理进行研究与设计。

首先，我们需要了解楼道声光双控灯的基本工作原理。

楼道声光双控灯通常由声音传感器、光线传感器、控制电路和照明设备组成。

当有人走过楼道时，声音传感器能够感应到人们的声音，而光线传感器则能感应到环境的光线状况。

通过控制电路对声音和光线进行分析和处理，最终决定是否需要调节灯光亮度。

接下来，我们需要对声音和光线传感器进行研究。

声音传感器是一种能够将声音转换为电信号的装置。

常用的声音传感器有电容式、电阻式和电感式等。

在此设计中，我们可以选择电容式声音传感器，其结构简单，灵敏度较高。

而光线传感器则是一种能够感知光线状况并将其转换为电信号的装置，常用的有光敏电阻和光敏二极管等。

在楼道声光双控灯中，我们可以选择光敏电阻作为光线传感器，它可以根据光线的强弱变化电阻值，并将其转换为电信号。

然后，我们要对控制电路进行设计。

控制电路可分为声音控制和光线控制两部分。

对于声音控制部分，我们可以设置一个阈值，当声音超过该阈值时，控制电路将发出开关信号，使灯光亮起。

当声音持续一段时间，没有再超过阈值时，控制电路将发出关闭信号，使灯光熄灭。

对于光线控制部分，我们可以设置一个合适的亮度范围，当光线低于该范围时，控制电路将发出开关信号，使灯光亮起。

当光线超过该范围时，控制电路将发出关闭信号，使灯光熄灭。

通过声音和光线控制的组合，可以实现对灯光亮度的智能调节。

最后，我们需要对照明设备进行设计。

在楼道声光双控灯中，可以选择LED灯作为照明设备。

LED灯具有低能耗、长寿命和高亮度等优点，适合用于楼道照明。

通过控制电路的信号，可以控制LED灯的亮度，从而实现对楼道照明的自动调节。

综上所述，楼道声光双控灯是一种能够根据声音和光线变化进行自动调节的照明系统。

摘要在学校、机关及厂矿的公共场所和居民居住区的公共楼道里普遍使用的都是机械手动开关。

由于机械手动开关经常被人为拨动，致使用了一段时间后就开始出现各种各样的原因使许多灯泡点亮长明的现象，这样既缩短了灯泡的寿命，又浪费了国家的电量，为国家、单位、个人造成了很多的经济损失。

另外，由于频繁开关或其他的人为因素，墙壁开关的损坏率很高，既增大了维修量、浪费了资金，又容易造成事故隐患。

所以，应该要改善一下这种现象，设计一种既安全又简单方便的新型墙壁开关，为消除事故隐患做足准备。

本设计研究的是一种利用声、光双重控制功能的无触点开关。

开关控制电路主要由声控部分、光控部分和延时处理部分组成。

白天光控电路对外界光亮程度进行检测，由于光亮程度较强，光敏二极管呈现小电阻使开关呈现截止状态，无论多大的声音干扰也不能将灯点亮，从而实现白天灯不亮。

晚上或遇到阴天，光敏二极管感受到较暗的光强度并输出较大的电阻使开关呈现导通状态，遇到声响时，通过声控电路使灯自动点亮，并实现延时，从而实现自动控制。

而且对于声音感知的灵敏度和对光强度感知的灵敏度以及延时时间能够调节，即可以人为的设定延时时间。

这种开关特别适用于住宅楼、办公楼楼道、走廊、仓库、地下室及厕所等公共场所的照明灯的自动控制，是一种集声、光、延时于一体的既节电又方便的自动控制开关。

关键词：声光控；灵敏度；延时；信号放大；AbstractIn schools, offices and factories and public places and residents of residential areas in the public corridor in common use are mechanical manual switch. Due to mechanical manual switch is often people pick, with that for a time began to appear all sorts of reasons why many bulb light long out of the phenomenon, such already shorten the life of the bulb, and a waste of the national power, for the country, unit and individual caused a lot of economic loss. In addition, due to frequent switch or other man-made factors, the walls of the switch damage rate is very high, not only increase the quantity, waste money maintenance, and easy to cause the hidden danger of accident. So, to improve the this kind of phenomenon, design a kind of both safe and simple to new type wall switch, to eliminate hidden dangers of accidents do ready.The design of the study is a use of sound and light dual control functions of non-contact switch. Switch control circuit mainly by the sonic part, electric parts and delay processing parts. During the day to the outside of light electric circuit testing, because of light and strong, photosensitive diode present little resistance to make the switch the present state, no matter how old sound interference and not to be light, so as to realize the bright lights during the day. Night or meet a cloudy day, photosensitive diode feel darker light intensity and output larger resistance to make the switch present on-state, meet noise, through the sonic circuit make light automatic light, and realize the delay, so as to realize the automatic control. And to the voice of the light sensitivity and perception of sensitivity and strength perception delay time to adjust, that can be artificial set delay time.This switch is especially suitable for the residential building, office building corridor, corridor, the warehouse, the basement and toilet and other public places floodlight of automatic control, is a collection of sound, light, delay in the integration of both electricity saving and convenient automatic control switch.Key words: Sound electric; Sensitivity; Delay; Amplification;目录引言 (1)1 总体电路设计方案 (1)1.1 设计方案 (1)1.2 设计任务与要求 (1)1.3 系统框图和原理图 (2)2 单元方案论证与选择 (2)3 单元电路的设计 (3)3.1声音放大电路设计 (3)3.2倍压整流电路设计 (4)3.3光控电路设计 (5)3.4电子开关电路设计 (6)3.5延时电路设计 (7)3.6电源输入电路设计 (8)4 整机电路设计 (8)5 电路检测 (9)5.1 元器件检测 (9)5.2 电路调试 (9)6 总结 (10)谢辞 (11)参考文献 (12)附录 (13)引言当今世界在电子信息技术的领域里取得了社会跨跃式的进步，科学技术的飞速发展使各国生产力大规模提高。

一、实验目的1. 理解声光双控开关的工作原理和电路组成。

2. 掌握声光双控开关的制作方法和调试技巧。

3. 通过实验验证声光双控开关的节能效果。

二、实验原理声光双控开关是一种利用声波和光信号来控制电路通断的电子设备。

它主要由声敏元件、光敏元件、放大电路、延时电路和控制电路组成。

当声波和光信号同时满足一定条件时，电路导通，实现开关功能。

三、实验器材1. 声光双控开关实验板2. 555定时器集成电路3. 光敏电阻4. 声敏电阻5. 可控硅6. 电阻、电容、二极管等元件7. 电源8. 实验台四、实验步骤1. 电路连接：根据实验板上的电路图，将声敏电阻、光敏电阻、555定时器集成电路、可控硅等元件按照电路连接图连接起来。

2. 调试声光双控开关：a. 将声光双控开关实验板放置在实验台上，确保实验板稳定。

b. 调整声敏电阻和光敏电阻的阻值，使声光双控开关在白天和夜晚都能正常工作。

c. 调整555定时器的阈值电压，使延时电路在声音消失后延时关闭电路。

3. 测试声光双控开关：a. 在白天，观察声光双控开关是否能够正常关闭电路。

b. 在夜晚，发出声音，观察声光双控开关是否能够正常点亮电路。

c. 观察延时电路是否能够正常关闭电路。

五、实验结果与分析1. 在白天，声光双控开关能够正常关闭电路，说明光敏电阻能够检测到光线强度，使电路处于关闭状态。

2. 在夜晚，发出声音，声光双控开关能够正常点亮电路，说明声敏电阻能够检测到声音，使电路处于导通状态。

3. 延时电路在声音消失后能够正常关闭电路，说明电路具有节能效果。

六、实验总结通过本次实验，我们了解了声光双控开关的工作原理和电路组成，掌握了声光双控开关的制作方法和调试技巧。

实验结果表明，声光双控开关具有节能效果，适用于公共场所的照明控制。

七、注意事项1. 在连接电路时，要注意元件的极性，避免损坏元件。

2. 调试声光双控开关时，要注意调整声敏电阻和光敏电阻的阻值，使电路在白天和夜晚都能正常工作。

声光双控延时开关电路的设计与制作(杜奕飞)(总13页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电工电子技能训练总结报告项目名称：声光双控延时开关电路的设计与制作所在学院：矿业技术学院姓名：杜奕飞同组成员：郭恩博杜奕飞王界骄王鹏刘毅指导教师：宋绍楼毛姣姣施泽勇训练地点：静远218完成时间：2017年7月2日摘要声光双控延时开光不仅适用于住宅区的楼道，而且也适用于工厂、办公室、教学楼等公共场所，它具有体积小，外形美观，制作容易，工作可靠等优点，而且降低能耗，节约能源，注重环保是当今世界的主潮流。

此外，它在一定的场所使用还可起防盗作用。

它是公共场所照明开关的理想选择，被人们誉为“长明灯的克星”。

本次设计的是一个灵敏度较高的声光控制开关，行人只要拍个巴掌就能电路触发。

本电路仅使用一只CMOS门电路TC4081BP、一个CRZ2-113F型小型驻极体式电容话筒、一个CdS型光敏电阻器以及若干电阻、电容配合就能将电路触发，使其导通，将电灯打开。

它不需要发送关闭信号，由电路自身的延时电路将灯关闭。

当灯被打开后，延时电路延时约25s后将灯自动关闭。

该电路还具有自动光控作用，在白天由光敏电阻器控制着电路。

即使受到声音信号的触发，开关也不会打开。

关键词：变压；整流；滤波；稳压；检音、感光；放大；整形；延时可调。

目录1 市场同类产品综述 (3)2 设计方案及原理分析 (3)主要电子元器件清单 (3)CD4011构成的声光控延时开关参考电路 (4)工作原理 (4)3 电路制作及调试、试验 (9)灯一直不亮 (9)灯常亮不熄 (9)实际操作 (9)4 技术经济分析 (10)5 总结 (10)6 参考文献 (10)1 市场同类产品综述随着传感器技术的不断成熟，国内外已经将传感器技术列为优先发展的科技领域之一，声光传感器由于反应速度快，能实现非接触测量，而且精度高、分辨力高、可靠性好，加之半导体光敏器件具有体积小、重量轻、功耗低、便于集成等优点，因而广泛应用于军事、宇航、通信、检测与工业自动化控制等多种领域中。

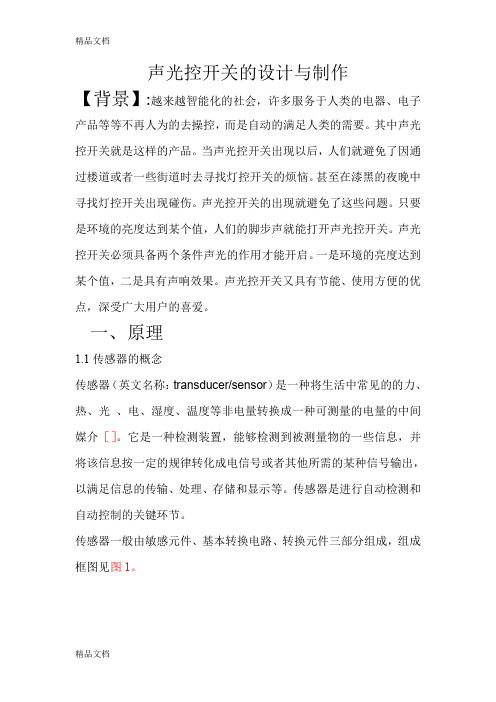

声光控开关的设计与制作【背景】:越来越智能化的社会，许多服务于人类的电器、电子产品等等不再人为的去操控，而是自动的满足人类的需要。

其中声光控开关就是这样的产品。

当声光控开关出现以后，人们就避免了因通过楼道或者一些街道时去寻找灯控开关的烦恼。

甚至在漆黑的夜晚中寻找灯控开关出现碰伤。

声光控开关的出现就避免了这些问题。

只要是环境的亮度达到某个值，人们的脚步声就能打开声光控开关。

声光控开关必须具备两个条件声光的作用才能开启。

一是环境的亮度达到某个值，二是具有声响效果。

声光控开关又具有节能、使用方便的优点，深受广大用户的喜爱。

一、原理1.1传感器的概念传感器（英文名称：transducer/sensor）是一种将生活中常见的的力、热、光、电、湿度、温度等非电量转换成一种可测量的电量的中间媒介［］。

它是一种检测装置，能够检测到被测量物的一些信息，并将该信息按一定的规律转化成电信号或者其他所需的某种信号输出，以满足信息的传输、处理、存储和显示等。

传感器是进行自动检测和自动控制的关键环节。

传感器一般由敏感元件、基本转换电路、转换元件三部分组成，组成框图见图1。

1.2传感器的作用• 现代工农业生产尤其是在自动化生产过程中，就要用到各种传感器来检测和控制生产过程中的各个参数，使设备在正常状态或者最佳状态工作，并能生产出最好质量的产品。

可以说，如果没有传感器，现代的工农业生产也就失去了支柱。

• 在一些基础学科领域中，传感器更具有重要的地位。

随着现代科技的发展，已经进入了许多新领域：比如在宏观上要观察上千光年的茫茫宇宙，微观上要观察小到mm的粒子世界，纵向上要观察长达数十万年的天体演化，短到s的瞬间反应。

另外，随着对深化物质的认识、开拓新的能源、新的材料等各种极端技术的研究，像超高温、超低温、超高压、超高真空、超强磁场、超弱磁场等等。

显然，要获取像这样大量人类感官无法直接获取的信息，没有一定的传感器是不可能实现的。

1.3传感器的分类下图为光敏电阻结构，是在玻璃底板上均匀地涂上薄薄的一层半导体物质，半导体的两端装上金属电极，使电极与半导体层可靠地点接触，然后，将它们压入塑料封装体内。

目录1、总体方案与原理说明 (1)2、单元电路1——桥式整流电路 (2)3、单元电路2——降压滤波电路 (3)4、单元电路3——声音信号输入电路 (4)5、单元电路4——光信号输入电路 (5)6、单元电路5——延时控制电路 (6)7、单元电路6——外接电路 (7)8、总体电路原理相关说明 (8)9、总体电路原理图 (9)10、元件清单 (10)11、参考文献 (11)12、设计心得体会 (12)1、总体方案与原理说明随着人们生活现代化水平不断提高，国民经济的快速发展，电力的供需矛盾日益加剧生产更多的电即意味着要消耗更多的煤、石油、天然气、核原料等不可再生资源，还会带来许多相应的环境问题。

为此，我们应该从身边做起，珍惜并节约每一度电。

所以，现在很多住宅楼道都安装了自动控制楼道灯。

图1 声光双控电路框图如图1所示，本设计主要由桥式整流电路、降压滤波电路、声音信号输入电路、光信号输入电路、延时控制电路以及外接电路6部分组成。

桥式整流电路将220V市电变成脉动直流电压，再经过限流，稳压，滤波输出12V直流电压，为集成块及三极管提供电源。

声音信号和光敏电阻感受到的光信号以“与”的关系来控制集成块输出高低电平，构成的延时电路，实现自动延时，然后集成块的输出控制晶闸管的导通和断开，从而控制灯泡的亮与灭。

图2 桥式二极管整流电路它是由图2中的二极管D2、D3、D4、D5组成。

其功能是将220V的交流市电转换为脉动直流电压。

整流电路的工作原理：桥式整流电路是最基本的将交流转换为直流的电路，如图4所示。

整流电路中的二极管是作为开关运用，具有单向导电性。

二极管桥式整流电路输入、输出之间的数量关系及二极管选择的条件：输出电压VO、输出电流IO与输入电压V2的关系：VO=2×0.45V2=0.9V2IO=0.9×(VO/RL）二极管所承受的电流及耐压值IV=IO/2=0.45×(VO/RL）VRM=V2m单向桥式整流电路二极管选择条件：IVZ≥IO/2=0.45×(VO/RL）VRM≥V2m图3 降压滤波电路由图8中的电阻R7、电容C2和稳压管D6组成。

编号：传感器实训 (论文)说明书题目：声光双控开关院 (系)：应用科技学院专业：电子信息工程学生姓名：学号：指导教师：2012年06 月17日摘要传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之广泛的领域。

可以毫不夸张地说，从茫茫的太空，到浩瀚的海洋，以至各种复杂的工程系统，几乎每一个现代化项目，都离不开各种各样的传感器。

在学校、机关、厂矿企业等单位的公共场所以及居民区的公共楼道，长明灯现象十分普遍，这造成了能源的极大浪费。

在本设计中介绍了多种声光控路灯控制器的组成、性能，适用范围及工作原理，给出各电路原理图及元件参数选择，节电效果十分明显。

天黑有人走过楼梯通道时，当有脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。

在白天。

即使有声音。

楼道灯也不会亮，可以达到节能的目的。

声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点。

关键字：信号放大；自动控制；光电开关AbstractSensors through to the already such as industrial production, the development, the ocean detection, environmental protection, resources investigation, medical diagnosis, biological engineering, or even cultural relic protection and so on of the extremely broad range of industries. It is no exaggeration to say, from the vast space, to the vast ocean, so that all sorts of complicated engineering system, almost every modern project, is inseparable from the various kinds of sensors.In schools, offices, factories and enterprises, and other units public and residential neighborhood of public corridor, ever-burning lamps phenomena are very common, this creates a tremendous waste of energy. In this design is described in DuoZhong sound electric lamps controller of the composition, properties, application and working principle, given all of the circuit principle diagram and components, the choice of parameters of energy saving effect is very clear. It is dark someone pass the stairs channel, when footsteps or other sounds, will provide automatic light, building lighting, when people enter the house or out of the apartment, corridor lights delay a few minutes will automatically be put out. During the day. Even if a voice. Corridor lights also will not light, can achieve the purpose of saving energy. Sound electric delay switch is not only applied in the corridor of residential area, but also apply to factory, office building, teaching building, public places, it has small, beautiful shape, is easy to make and reliable work, etc.Key words：amplification；Automatic control；Photoelectric switch目录引言 (1)1 传感器介绍 (2)1.1 感光部分 (2)1.2 感声音模块 (2)2 设计方案的思想与原理介绍 (2)2.1 设计思想 (3)2.2 设计中的自我创新内容 (3)2.2.1通路延时可控 (3)2.2.2声音与光的敏感度可调 (3)2.2.3导通过程中再次传感设定 (4)2.2.4房间模式 (4)2.2.5路灯模式 (4)2.2.6人或物品计数模式 (4)2.3 原理介绍 (4)3 电路模块说明 (5)3.1 光敏 (5)3.2 声敏 (6)3.3 输出 (7)3.4 总体 (8)4 电路调试过程中出现的问题与解决方法 (9)4.1 导通之后发热 (9)4.2 无法调节敏感度 (9)4.3 数码管出现乱码 (10)4.4 计数模式出现的问题 (10)4.5 延时方案的选择 (10)4.6 房间模式的实际应用问题 (10)5 电路的实际应用与拓展方向 (10)6 结论 (11)谢辞 (13)参考文献 (14)附录 (15)引言人们为了从外界获取信息，必须借助于感觉器官。
