6kV综合保护调试作业指导书(修改完)

#4机6KV厂用配电装置安装作业指导书批准：日期：安全：日期：质保：日期：工程：日期审核：日期：编制：日期：编制单位：电控专业公司项目编号：版次：1/0 本方案从批准之日起执行目录1.工程慨况及工程量2.参加作业人员的资格及要求3.作业所需机具，工具，仪器，仪表的规格及等级配备布置等要求4.作业前应作的准备工作和必须具备的条件5.作业程序方法和内容6.作业过程中对停工待检点（H点）的控制7.作业活动中的职责、分工和权限8. 作业中间及结果的检查验收和达到标准的要求9. 作业环境的考虑和要求10.作业安全的要求和措施11.按规定的和有关确认的技术要求12.环境保护措施1. 工程概况和工程量：1．1长春第二热电厂扩建工程，主厂房高压配电装置为6KV 高压配电装置。

6KV高压配电装置共四十六开关柜，分为A、B两段，每段分两列，两列之间用母线桥连接。

设备安装周期为20天；高厂变过墙母线转接柜两块，计划安装周期七天；1．2#4机6KV高压配电室位于汽机房29—32号柱的B、C 框架之间0m层；高厂变过墙母线转接柜汽机A排墙里侧。

1．3开关柜是吉林龙鼎电器股份有限公司生产的KYNP1-10型高压开关；1．4#4机厂用高压配电装置主要安装工作量包括：1.4.1 [8槽钢基础预埋125m；1.4.2 46台KYNP1-10型高压开关柜固定就位；1.4.3 2套母线桥安装；1.4.4 主母线及引下线的配置安装及二次回路检查； 1．5 工程项目作业进度要求施工进度:计划开工日期：2004年12月12日计划完工日期：2004年12月31日转接柜计划开工日期：2005年3月5日计划完工日期：2005年3月12日2．参加作业人员的资格及要求。

2．1必须经过安全规程考核合格；2．2 工作人员至少每年进行一次体格检查，不适于电气工作的病症者不得参加工作。

2．3施工组长应熟悉厂用电系统原理图及接线图，熟练使用各种电气工具，并从事厂用电工作四年以上，能指导组员工作；2．4组员应熟悉厂用电系统原理图及接线图，熟练使用各种电气工具，并从事厂用电工作二年以上。

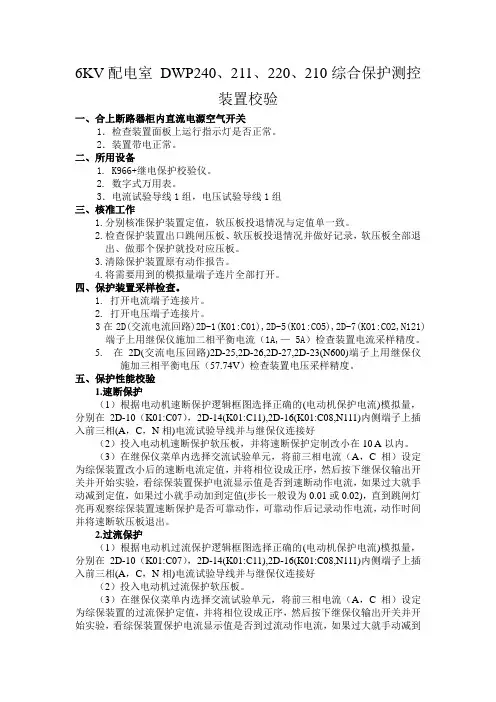

6KV配电室DWP240、211、220、210综合保护测控装置校验一、合上断路器柜内直流电源空气开关1．检查装置面板上运行指示灯是否正常。

2．装置带电正常。

二、所用设备1. K966+继电保护校验仪。

2. 数字式万用表。

3．电流试验导线1组，电压试验导线1组三、核准工作1.分别核准保护装置定值，软压板投退情况与定值单一致。

2.检查保护装置出口跳闸压板、软压板投退情况并做好记录，软压板全部退出、做那个保护就投对应压板。

3.清除保护装置原有动作报告。

4.将需要用到的模拟量端子连片全部打开。

四、保护装置采样检查。

1. 打开电流端子连接片。

2. 打开电压端子连接片。

3在2D(交流电流回路)2D-1(K01:C01),2D-5(K01:CO5),2D-7(KO1:CO2,N121)端子上用继保仪施加二相平衡电流（1A,— 5A）检查装置电流采样精度。

5. 在2D(交流电压回路)2D-25,2D-26,2D-27,2D-23(N600)端子上用继保仪施加三相平衡电压（57.74V）检查装置电压采样精度。

五、保护性能校验1.速断保护（1）根据电动机速断保护逻辑框图选择正确的(电动机保护电流)模拟量，分别在2D-10（K01:C07），2D-14(K01:C11),2D-16(K01:C08,N111)内侧端子上插入前三相(A，C，N相)电流试验导线并与继保仪连接好（2）投入电动机速断保护软压板，并将速断保护定制改小在10 A以内。

（3）在继保仪菜单内选择交流试验单元，将前三相电流（A，C相）设定为综保装置改小后的速断电流定值，并将相位设成正序，然后按下继保仪输出开关并开始实验，看综保装置保护电流显示值是否到速断动作电流，如果过大就手动减到定值，如果过小就手动加到定值(步长一般设为0.01或0.02)，直到跳闸灯亮再观察综保装置速断保护是否可靠动作，可靠动作后记录动作电流，动作时间并将速断软压板退出。

2.过流保护（1）根据电动机过流保护逻辑框图选择正确的(电动机保护电流)模拟量，分别在2D-10（K01:C07），2D-14(K01:C11),2D-16(K01:C08,N111)内侧端子上插入前三相(A，C，N相)电流试验导线并与继保仪连接好（2）投入电动机过流保护软压板。

05-6KV立式高压电机(轴瓦式)大修作业指导书检修作业指导书1.目的1.1规范检修行为，确保指定项目检修符合质安健环规定要求。

1.2本作业指导书为所有参加本项目的工作人员所必须遵守的操作程序。

2.适用范围2.1本作业指导书适用于韶关发电厂的质安健环活动。

2.2适用于6kV立式高压电机(轴瓦式)的检修工作。

3.概述及术语风险评估JSAWSWP4.引用文件4.1中华人民共和国电力工业部（1996）颁发的《电力建设施工及验收技术规范（电气机组篇）》。

4.2设备生产厂家提供的资料和图纸。

4.3韶关发电厂200MW、300MW火力发电机组《电气检修规程》。

4.4中华人民共和国电力行业标准《火力发电厂电气机组检修导则》。

4.5诺诚综合五星系统常规工业指导手册CMB253-20045.人员资质、职责及权限5.1人员资质工作人员应是专业从事电气检修及试验人员,并且通过安规考试及技能资格审查。

，上岗前3个月经过质安健环教育考试合格。

5.2职责及权限5.2.1施工负责人：组织得当、分工明确、对质安健环负责。

5.2.2指定专人做好记录，确保记录真实、准确、工整。

5.2.3监护人：按安规要求对工作人员的质安健环进行监护。

5.2.4 QC人员负责项目质安健环验收、签证。

6．物资资源配置及现场准备6.1材料备品6.2工器具6.3现场准备及工具6.3.1核对电机命名编号并抄录铭牌。

6.3.2核对工作票上质安健环已落实。

6.3.3向工作成员交待现场安措及特殊注意事项。

7、工作内容及要求接螺丝，⑶由热工拆下热敏元件导线，温度计。

⑷由机械班组拆下轴瓦油管，润滑油冷却器水管等。

⑸拆开电动机基座螺丝，利用机壳上特制吊环，将电动机整体吊离机座，并立在专用机架上。

⑹使用塞尺，从电动机下部，分四点测量定转子气隙并做好记录。

电机解体:⑴将轴承室内的润滑油全部放干净。

⑵拆开上端盖顶部防尘盖的螺丝并将盖吊下。

⑶拆开前轴承外油盖螺丝，将油盖取下。

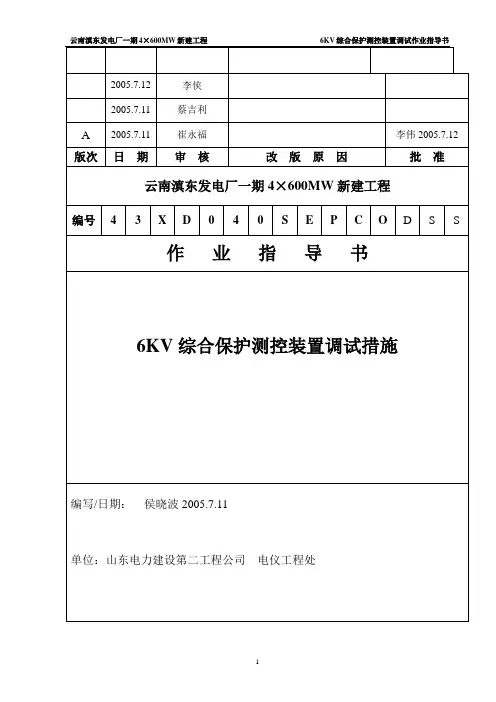

一、工程概况：云南滇东发电厂一期4×600MW新建工程机组6KV综合保护装置由南京东大金智电气自动化有限公司供货。

南京东大金智电气有限公司提供的综合保护共有四种型号，分别是：WDZ-430型电动机综合保护测控装置，WDZ-431型电动机差动保护装置，WDZ-440型低压变压器综合保护测控装置，WDZ-410型馈线综合保护测控装置。

本保护调试措施针对工作6KV 1A、1B段和公用6KV 01A、01B段所用综合保护装置编写。

二、编制依据及质量目标：1．编制依据1．1 厦门ABB开关厂开关柜出厂图纸1．2《电力建设安全工作规程》1．3 中国电力公司西南电力设计院图纸1．4 南京东大金智电气自动化有限公司厂家资料及说明书。

1．5 根据业主提供的定值整定2．质量目标达到或超过合同规定的各项指标要求。

三、开工条件：高压开关柜安装就位，综合保护装置安装就位，具备校验调试条件。

四、劳动力组织：1、调试人员2名，并肩负监护责任。

2、工程负责人:刘洪胤施工负责人:张福智安全负责人:何述胜技术负责人:侯晓波五、施工工期安排：开工日期：2005年6月25日竣工日期：2005年7月30日六、主要仪器、量具及安全用具：1．仪器SERVER 750 一台；三相继电保护测试仪PW30 一台；2．量具数字万用表一块；3．安全用具平口螺丝刀一把；十字花螺丝刀一把；小平口螺丝刀一把；小十字花螺丝刀一把；斜口钳一把；尖觜钳一把；剥线钳一把；6英寸扳手一把；七、施工作业方案、施工工艺流程、技术要求及质量标准：施工作业方案：熟悉厂家资料及说明书，在进行保护装置校验前，要对装置进行检查。

一、外观检查外接线正确，外观没有损坏，插件接触良好，各按键按动灵活，查看装置外壳上标签确认装置电源电压为110V直流，CT二次额定电流5A，接地端子接地良好。

二、送电检查装置送110V直流，装置电源信号灯亮，装置运行正常。

装置停送电源，应无动及误发信号现象。

6KV电动机作业指导书第一篇：6KV电动机作业指导书一、引言这份指导书是针对6KV电动机的作业而编写的。

电动机是现代工业生产中广泛应用的一种设备，它可以将电能转化为机械能，驱动各种机械设备的运转。

6KV电动机作为一种常见的电动机类型，其额定电压为6千伏，具有较高的功率输出能力。

本指导书将从以下几个方面对6KV电动机的作业进行介绍和指导，包括电动机的安装与调试、运行与维护以及故障排除。

希望通过本指导书的学习和实践，能够掌握6KV电动机的作业技巧，确保电动机的正常运行和延长其使用寿命。

二、电动机的安装与调试1. 安装环境准备在安装6KV电动机之前，需要确保安装环境符合要求。

首先，确认安装位置是否具备良好的通风条件，确保电动机散热正常；其次，检查供电线路电压是否和电动机额定电压匹配，避免过高或过低电压对电动机的损害；最后，检查电动机安装基础是否坚固稳定，避免因振动引起安装不牢固。

2. 机械安装将6KV电动机放置到安装基础上，通过螺栓将电动机固定，并确保与传动装置正确连接。

在安装的过程中，应注意不得损坏电机绝缘件，保持电机整洁，并确保电机旋转部件灵活自如。

3. 电气接线连接电动机的电源线路时，应按照电路图纸连接正确的相线和地线，并使用绝缘良好的接线端子。

接线完成后，应进行接触电阻测试，确保接线可靠。

4. 调试测试完成安装后，首先进行空载试运行，观察电动机的运行是否正常。

然后，按照负载要求逐渐增加负载，观察电动机的运行情况。

在调试的过程中，如发现异常情况，应及时排除故障。

（未完，待续）。

6kV电机C级检修作业指导书一、检修电机前的准备工作1、检修工作开始前，检修工作人员必须熟悉被修设备的结构、检修的工艺标准，了解检修的项目。

检修所用的工具材料必须准备齐全，检修场地要预先清理干净。

2、必备完善的设备巡查记录（如电机及轴承振动、温度，负载及空载电流，噪声等），必要时可将电机空载运行检查。

二、检修电机的拆卸1、将上机架（立式）的润滑油放出，储存以备取用。

2、拆电机接动力线（中性线）、二次线及温度线并做好记录。

3、拆除风扇罩（卧式电机）及电机侧、低部盖板。

4、拆联轴器。

5、拆除上、下机架（立式）。

6、将电机吊到检修位置（如需要）。

7、拆除轴承端盖。

8、拆端盖及卡簧，抽（吊）出电机转子（如需要）。

将拆卸下来的电机部件置放于干净整洁3~10mm厚脱皮上；将电机放置在清洁的检修场地上、下部垫枕木。

拆卸过程中需要作好有关的标记、记录。

三、电机检修工艺过程及项目1、定子部分。

①吹灰、清洁铁芯、定子线圈等有关部分。

②检查线圈端部的绑扎是否牢固，是否有磨损。

③检查漆膜是否完好，绝缘是否完好。

④小连接线、引出线是否绑扎牢固。

⑤槽契检查，是否完整无缺，有无松动。

⑥检查定子铁芯有否松动，通风孔有无堵塞等现象。

⑦检查引出线电缆有无变色，引出线盒、瓷瓶有无破损。

⑧检查测温元件是否完好。

2、转子部分。

①吹灰、清扫（和定子同时进行）。

②检查鼠笼条有无断裂、松动。

③铁芯有无锈蚀，通风孔有无堵塞，铁芯与轴有否移位、松动等。

④检查平衡块是否牢固、完整，螺丝有否拧紧。

⑤轴有否磨损。

3、上机架、下机架、风扇罩的检查。

①对部件进行清揩，检查有无裂纹、变形等现象。

②检查是否存在与转子轴摩擦。

4、检查负荷端轴承、非负荷端轴承。

①对部件进行清洗。

②检查是否存在机械损伤，磨损程度。

③同时检查测温元件（与热工专业一起）。

5、油、水、空气管路的检查。

①对上述管路进行清揩，检查脏污程度，积灰、积垢、漏水、漏油等。

检修后对油冷却器进行0.4MPa水压试验30分钟，应无泄漏。

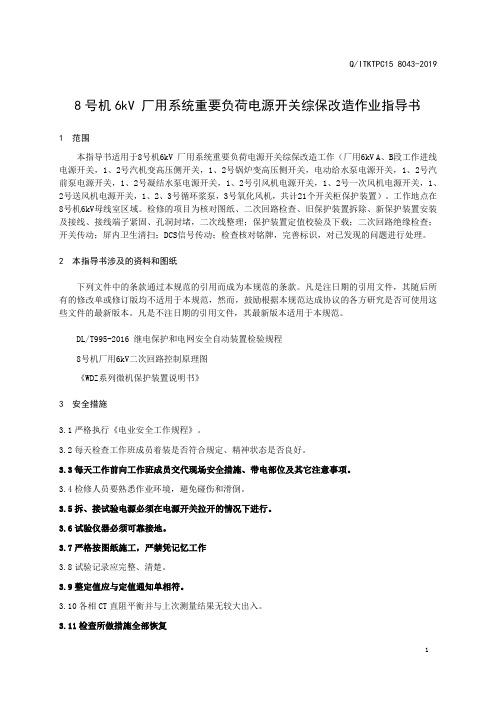

8号机6kV 厂用系统重要负荷电源开关综保改造作业指导书1 范围本指导书适用于8号机6kV 厂用系统重要负荷电源开关综保改造工作（厂用6kV A、B段工作进线电源开关，1、2号汽机变高压侧开关，1、2号锅炉变高压侧开关，电动给水泵电源开关，1、2号汽前泵电源开关，1、2号凝结水泵电源开关，1、2号引风机电源开关，1、2号一次风机电源开关，1、2号送风机电源开关，1、2、3号循环浆泵，3号氧化风机，共计21个开关柜保护装置）。

工作地点在8号机6kV母线室区域。

检修的项目为核对图纸、二次回路检查、旧保护装置拆除、新保护装置安装及接线、接线端子紧固、孔洞封堵，二次线整理；保护装置定值校验及下载；二次回路绝缘检查；开关传动；屏内卫生清扫；DCS信号传动；检查核对铭牌，完善标识，对已发现的问题进行处理。

2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

DL/T995-2016 继电保护和电网安全自动装置检验规程8号机厂用6kV二次回路控制原理图《WDZ系列微机保护装置说明书》3 安全措施3.1严格执行《电业安全工作规程》。

3.2每天检查工作班成员着装是否符合规定、精神状态是否良好。

3.3每天工作前向工作班成员交代现场安全措施、带电部位及其它注意事项。

3.4检修人员要熟悉作业环境，避免碰伤和滑倒。

3.5拆、接试验电源必须在电源开关拉开的情况下进行。

3.6试验仪器必须可靠接地。

3.7严格按图纸施工，严禁凭记忆工作3.8试验记录应完整、清楚。

3.9整定值应与定值通知单相符。

3.10各相CT直阻平衡并与上次测量结果无较大出入。

3.11检查所做措施全部恢复14 备品备件清单5 修前准备5.1 现场准备5.2 专用工具5.3 工作准备☐工器具已准备完毕，材料、备品备件已落实。

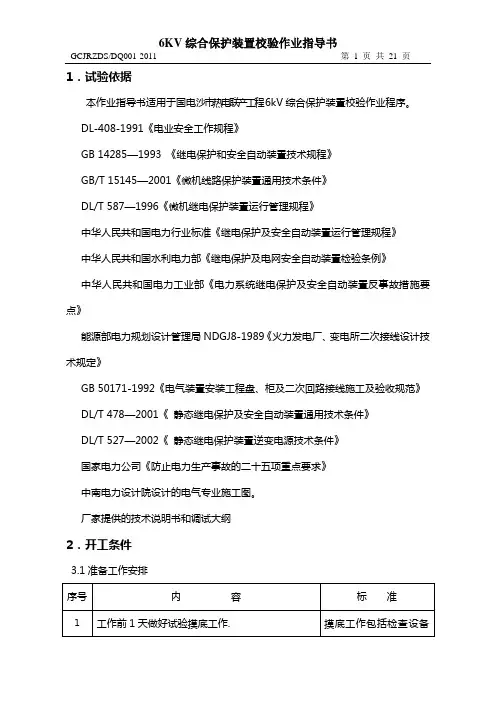

1．试验依据本作业指导书适用于国电沙市热电联产工程6kV综合保护装置校验作业程序。

DL-408-1991《电业安全工作规程》GB 14285—1993 《继电保护和安全自动装置技术规程》GB/T 15145—2001《微机线路保护装置通用技术条件》DL/T 587—1996《微机继电保护装置运行管理规程》中华人民共和国电力行业标准《继电保护及安全自动装置运行管理规程》中华人民共和国水利电力部《继电保护及电网安全自动装置检验条例》中华人民共和国电力工业部《电力系统继电保护及安全自动装置反事故措施要点》能源部电力规划设计管理局NDGJ8-1989《火力发电厂、变电所二次接线设计技术规定》GB 50171-1992《电气装置安装工程盘、柜及二次回路接线施工及验收规范》DL/T 478—2001《静态继电保护及安全自动装置通用技术条件》DL/T 527—2002《静态继电保护装置逆变电源技术条件》国家电力公司《防止电力生产事故的二十五项重点要求》中南电力设计院设计的电气专业施工图。

厂家提供的技术说明书和调试大纲2．开工条件3.1准备工作安排3.2作业人员要求3.3作业环境条件3. 劳动力组织4. 计划工期试验进度计划主要随6kV综合保护装置安装的计划安排，并以带电工期时间倒排工期。

5．相关的危险源清单及风险评价注：LEC法，即半定量方法，L—发生事故的可能性大小；E—暴露于危险环境的频繁程度；C—发生事故的严重后果；D—评价危险程度，它是L、E、C三个分值的乘积，总分在20－70之间为低危险，总分在70—160之间为显著危险，总分在160—320之间为高度危险，320分以上为及其危险。

6. 相关的环境因数清单及控制措施7．计量器具、工具、机械8．作业方法8.1开工8.2试验电源的的使用8.3试验内容和方法标准8.4试验结束9.质量控制9.1 试验质量目标保护装置校验合格率100%，送电一次成功.9.2试验质量的保证措施10.安全环保设施及注意事项6KV综合保护装置校验作业指导书11. 措施性材料目录。

1．编制依据1.1福建省电力勘测设计院设计图纸；1.2厂家说明书及相关资料；1.3《电力建设安全工作规程》DL5009.1-2002（火力发电厂部分）；1.4《继电保护及电网安全自动装置检验条例》；1.5《继电器检验规程》；1.6《电气装置安装工程施工及验收规范》；1.7《电力建设安全健康与环境管理工作规定》。

2．概述福建莆田燃汽电厂一期4×350MW工程#1、#2机组6kV综合保护采用了AREVA的产品，分别有P127馈线综合保护测控装置8台，P241电动机综合保护测控装置7台，P127变压器综合保护测控装置12台，P632变压器差动及后备保护测控装置7台，P922S电压互感器综合保护测控装置4台。

3．主要工作量4．作业条件5．作业方案（1）．方案:6kV盘柜就位，配电室内二级盘、临时照明方可对保护进行调试，首先对其外观检查是否有碰撞或者磨损现象；然后对装置的每个保护进行效验；最后配电室安装完毕，控制电源已送上，进行传动试验，测试保护是否能可靠动作和闭锁。

调试过程中发现装置性能上有问题和不符合设计时，及时联系厂家进行维修或者更换。

调试时注意环境卫生，牢记文明施工。

（2）．施工工序流程图外部检查及绝缘电阻测量工序卡编号：001装置上电及交流量精度校验工序卡编号：002保护调试及模拟量输出检查工序卡编号：003整组传动试验工序卡编号：004调试报告填写工序卡编号：0056．QA检查单F：工作负责人；E：单项工程师；A：专业工程师；O：业主代表；S：监理代表7．安全与文明施工及环境管理7．1 安全文明施工及环境保护措施7.1.1一般规定：7.1.1.1参加本工程施工的所有人员必须遵循“管生产必须管安全”的原则，在安全施工过程中进行科学管理，完善安全设施，强化安全教育，牢固树立“安全第一，预防为主”的思想。

7.1.1.2参加施工的所有人员必须经安全培训，安全考试合格后方可持证上岗，施工人员不得随意更换、冒名顶替。

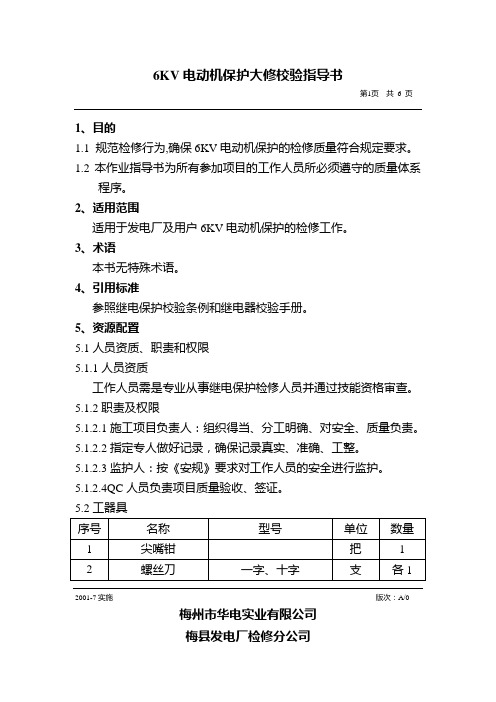

第1页共 4 页1、目的
1.1 规范检修行为,确保6KV电动机保护的检修质量符合规定要求。

1.2本作业指导书为所有参加项目的工作人员所必须遵守的质量体系
程序。

2、适用范围
适用于发电厂及用户6KV电动机保护的检修工作。

3、术语
本书无特殊术语。

4、引用标准
参照继电保护校验条例和继电器校验手册。

5、资源配置
5.1人员资质、职责和权限
5.1.1人员资质
工作人员需是专业从事继电保护检修人员并通过技能资格审查。

5.1.2职责及权限
5.1.2.1施工项目负责人：组织得当、分工明确、对安全、质量负责。

5.1.2.2指定专人做好记录，确保记录真实、准确、工整。

5.1.2.3监护人：按《安规》要求对工作人员的安全进行监护。

5.1.2.4QC人员负责项目质量验收、签证。

2001-7实施版次：A/0
梅州市华电实业有限公司
第2页共 4 页
2001-7实施版次：A/0
梅州市华电实业有限公司
第3页共 4 页
2001-7实施版次：A/0
梅州市华电实业有限公司
第4页共 4 页7、质量记录
7.1校验记录
见校验记录报告。

7.2保护检修情况总结
2001-7实施版次：A/0
梅州市华电实业有限公司。

Q/HED—2014 6kV过电压保护器试验作业指导书1范围本作业指导书适用于6KV过电压保护器试验作业，包括预防性试验、交接试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

该试验的目的是判定6KV过电压保护器的状况，能否投入使用或继续使用。

制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2规范性引用文件电业安全工作规程DL/T596-1996《电力设备预防性试验规程》Q/CDT107 001 2005《电力设备交接和预防性试验规程》高压电气试验方法中国电力出版社3安全措施3.1严格执行《电业安全工作规程》3.2工作负责人必须会同运行人员到现场认真执行安全措施。

3.3试验现场应装设围栏及警示带对外悬挂“止步，高压危险”并派人看护。

3.4为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。

3.5进行高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

3.6参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

4设备信息5现场准备及工具仪器准备15.2工作准备□工器具已准备完毕，材料、试验仪器已落实。

□作业文件已组织学习，工作组成员熟悉本作业指导书内容。

W15.3办理相关工作票□检查验证工作票。

W26试验项目6KV过电压保护器试验包括以下试验项目：a)6KV过电压保护器绝缘电阻测量。

b)工频放电电压测量试验。

7试验工序及质量标准7.16KV过电压保护器绝缘电阻测量7.1.1试验目的□通过对主绝缘绝缘电阻的测试可初步判断绝缘是否受潮、老化、脏污及局部缺陷。

7.1.2使用仪器□2500V绝缘摇表。

7.1.3试验结果判断依据□35KV及以下，不低于1000ＭΩ。

7.1.4试验过程□断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。

6kV高压电动机大修作业指导书作业指导书一、任务背景为确保6kV高压电动机的正常运行和安全性，需要进行大修作业。

本文将详细介绍6kV高压电动机大修作业的步骤和注意事项。

二、作业步骤1. 准备工作a. 确定作业计划和时间安排，包括停电时间和作业时间。

b. 检查所需工具和设备是否齐全，并进行必要的维护和校准。

c. 组织作业人员，确保每个人都具备相应的技能和经验。

2. 断电操作a. 在停电前，通知相关部门和人员，并确保所有人员已撤离危险区域。

b. 切断电源，确保电动机处于断电状态。

c. 使用电压表和电流表进行验证，确认电动机已断电。

3. 拆卸电动机a. 拆下电动机的防护罩和连接线路，注意标记每个连接的位置。

b. 使用合适的工具拆卸电动机的固定螺栓，并将其安全放置在指定位置。

c. 检查电动机的轴承和绝缘状况，如有损坏或老化，需进行更换或修复。

4. 清洁和检查a. 使用清洁剂和刷子清洁电动机的外壳和内部部件，确保无灰尘和污垢。

b. 检查电动机的绝缘材料和绝缘层，如有损坏或老化，需进行更换或修复。

c. 检查电动机的转子和定子，确保无断裂、变形或磨损。

5. 部件更换和修复a. 根据检查结果，对需要更换或修复的部件进行相应的操作。

b. 更换损坏的轴承、绝缘材料和绝缘层，确保电动机的正常运行。

c. 修复转子和定子的损坏部分，如有需要，进行重新绕线。

6. 组装电动机a. 将修复和更换好的部件按照正确的顺序和方法进行组装。

b. 使用扭矩扳手和螺栓进行固定，确保电动机的稳固和安全。

c. 进行绝缘测试和绝缘电阻测试，确保电动机的绝缘性能符合要求。

7. 联接线路和防护罩a. 根据连接线路的标记和图纸，将线路正确地连接到电动机。

b. 安装电动机的防护罩，确保所有部件都安装正确并牢固。

8. 试运行和调试a. 恢复电源，确保电动机正常运行。

b. 检查电动机的运行状态和参数，如电流、电压和温度，确保在正常范围内。

c. 如发现异常情况，及时停机并进行故障排除。

6KV电机检修作业指导书一、背景介绍6KV电机是工业生产中常见的一种电动机，用于驱动各种设备和机械。

为了确保电机的正常运行和延长其使用寿命，定期进行检修是必要的。

本文将详细介绍6KV电机检修的作业指导书，包括检修前的准备工作、检修过程中的注意事项以及检修后的工作。

二、检修前的准备工作1. 工具准备：准备好所需的工具，如扳手、螺丝刀、电表等。

2. 安全措施：检查工作场所的安全设施是否完善，确保操作人员的人身安全。

3. 电源切断：在开始检修之前，必须切断电机的电源，以防止电击事故的发生。

4. 检查电机外观：检查电机外观是否有明显的损坏或松动，如有需要及时修复。

三、检修过程中的注意事项1. 拆卸电机：根据电机的结构和要求，逐步拆卸电机的外壳和内部零部件。

在拆卸过程中，要小心操作，避免损坏电机或造成人身伤害。

2. 清洁检查：拆卸后的零部件需要进行清洁检查，清除灰尘和污垢，并检查是否有磨损、断裂或腐蚀的情况。

3. 零部件更换：根据检查结果，确定需要更换的零部件，并进行更换。

确保更换的零部件符合规格要求，并进行正确的安装。

4. 维修和调整：对于需要维修的零部件，进行相应的修复工作。

同时，根据电机的使用情况，进行必要的调整和校准。

5. 绝缘测试：在完成维修和调整后，进行绝缘测试，确保电机的绝缘性能符合要求。

测试结果应记录并保存。

四、检修后的工作1. 组装电机：根据拆卸时的顺序，逆序进行电机的组装工作。

确保各个零部件的安装位置正确，紧固件的紧固力度适当。

2. 清洁整理：完成组装后，对电机进行清洁整理，确保外观整洁，无杂物残留。

3. 检查电机运行：在重新接通电源之前，进行电机的运行测试。

检查电机是否正常运转，是否有异常噪音或振动等现象。

4. 安全措施：在电机正式投入使用前，确保各项安全措施已经落实，包括接地、过载保护等。

5. 记录和报告：将整个检修过程的操作记录和结果进行详细记录，并及时向相关人员报告。

五、总结6KV电机的检修是一个细致且复杂的过程，需要操作人员具备一定的电机知识和技能。

6kV高压电动机大修作业指导书北京太阳宫燃气热电有限公司电气设备检修作业指导书Q/JYRD-112.DQ-009-2011北京太阳宫燃气热电有限公司6kV高压电动机大修作业指导书批准：审核：编写：北京太阳宫燃气热电有限公司电气设备检修作业指导书Q/JYRD-112.DQ-009-2011一、设备简介6KV交流电机生产厂家,其额定工作电压6KV,额定容量KW,车专速r/mino二、目的1.保证6KV电动机检修符合检修工艺标准要求，从而确保其长周期经济运行。

2.使所有参加本项目的工作人员、质检人员明确必须遵循的质量保证程序。

3.起到使检修外委人员了解、掌握设备的培训作用。

三、开工准备1.设备诊断检修前工作负责人应全面检查记录设备的运行状况，数据应为相隔一周的3次，记录表单如下：电机运行状况统计表2.安全说明开工前应检查现场安全措施是否完善，安全用具、检修工器具、材料以及备品备件是否准备妥当，重点是检查安全用具、电动工器具的使用情况。

2.1要求工作负责人办理工作票，安全措施中将设备上下口电源全部断开，在电源负荷北京太阳宫燃气热电有限公司电气设备检修作业指导书Q/JYRD-112.DQ-009-2011侧合上接地刀闸或挂接地线，在开关操作把手上挂“禁止合闸，有人工作”标示牌，开工前确认工作许可人所作的安全措施是否正确、完备。

2.2当进行电动机的解体检修时，为防止人员触电或电动机异常启动造成机械伤害，应切断动力电源及控制电源，并确保切断可靠；当进行电动机空载试运时应办理相关手续。

2.3电动机检修前的注意事项2.3.1取得工作许可；2.3.2有关操作人员熟悉安全操作规程；2.3.3确保电动机断电并锁定在断电状态；2.3.5确保来自控制系统的控制电源断开；3•人员准备及履行开工手续3.1确定施工负责人及参加工作的人员，耍求组织得当、分工明确，对安全、检修质量和文明施工负责。

3.2办理工作票等相关的手续。

开工前对安全技术措施、安全措施（包括危险因素控制措施）进行交底，危险因素控制措施做好后，方可开工。

6KV高压电动机试验作业指导书
预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制
1 编制依据
1.1中南电力设计院提供的设计图纸
1.2《电气装置安装工程电气试验交接试验标准》
1.3《电力建设安全工作规程》DL5009.1-92（火力发电厂部分）
1.4电动机厂图纸及相关资料
2概述
彭城发电厂#3、4机组6KV高压电动机共38台，#3机18台、#4机18台。

公用段2台3主要工作量
4施工准备及作业条件
5方案设计与施工工序流程图
定子绕组的直流电阻测量工序卡编号:001
定子绕组的绝缘电阻及吸收比测量工序卡编号:002
绕组直流耐压试验及泄漏电流测量工序卡
编号:003
定子绕组的交流耐压试验工序卡编号:004
极性试验工序卡编号:005
编号:006
测量定子绕组的绝缘电阻及吸收比工序卡
试验报告填写工序卡编号:007
6QA检查单
F：工作负责人；E：单项工程师；A：专业工程师；O ：业主代表
7安全技术措施与环境管理要求施工安全风险控制计划表
8.反馈单
《作业指导书》变更单。
