《机械制造技术基础》课程教学设计课程编号: T1080200课程名称: 机械制造技术基础课程英文名称: Fundamentals of Machinery Manufacturing Technology 总学时: 56 讲课学时: 48 实验学时: 8学分: 3.5开课单位: 机电工程学院机械制造及自动化系、机电控制及自动化系授课对象: 机械设计制造及其自动化专业先修课程: 金属工艺学、互换性与测量技术基础、机械工程材料、机械原理、机械设计。

开课时间: 第6学期教材与主要参考书:1. 张士昌等.机械制造技术基础.高等教育出版社.2003.4.2. 韩荣第.金属切削原理与刀具.哈尔滨工业大学出版社.2004.2.3. 王启平.机械制造工艺学.哈尔滨工业大学出版社.1999.4.4. 卢秉恒.机械制造技术基础.机械工业出版社.1999.105. 冯之敬.机械制造工程原理.清华大学出版社.1999.26. 哈工大等.机床夹具设计.上海科学技术出版社.19907. 张福润.机械制造技术基础.华中理工大学出版社.1999.108.李益民.机械制造工艺学习题集.机械工业出版社.1993.59.李旦.机械制造工艺学试题精选与答题技巧.哈工大出版社.1999.10 （一）课堂教学1. 内容体系本课程主要讲授从毛坯到零件的整个机械加工过程中, 组成机械加工工艺系统的机床、刀具、夹具及工件方面的术语、定义及相关知识, 在此基础上, 以外圆车削为例讲授工件在切削加工过程中所产生的变形、力、热与温度及刀具磨损等一系列物理现象的原理、影响因素和规律, 从而找到提高生产效率和加工表面质量的基本途径（改善工件材料切削加工性, 使用性能好的切削液, 选择合理切削用量, 制定合理的刀具使用寿命及选择刀具的合理几何参数）。

为了适应课程设计和未来工作的需要, 还要介绍钻削、铣削和磨削方面的相关知识以及定位的基本概念、六点定位原理、典型定位元件及定位误差分析计算。

机械制造技术基础课程设计目录一、零件分析（一）零件的作用（二）零件技术要求二、零件的加工工艺路线（一）初步拟定工艺路线1）确定加工方案2）划分加工阶段3）选择定位基准4）热处理工序安排5）加工工序安排（二）确定工序尺寸（三）加工工艺过程卡片三、课程设计总结柴油机汽缸套零件加工工艺设计一、零件的分析（一）零件的作用课程设计零件是柴油机气缸套，是套筒类零件，其功用是支承、导向作用。

与缸盖、活塞共同构成气缸工作空间,筒形活塞柴油机的气缸套承受活塞侧推力，成为活塞往复运动的导程,将活塞组件及本身的热量传给冷却水，使之工作温度适当。

主要表面为同轴度要求较高的内、外圆表面，零件壁厚较薄，长度大于直径。

由于其功用、结构形状、尺寸、材料及热处理等的不同，其工艺差别很大。

（二）零件技术要求气缸套的L/D≈3，属短套筒类。

内孔G面是重要加工表面，需经粗加工，半精加工和精密加工等四个加工阶段才能完成。

外圆面φ129，φ132和法兰凸台端面均与内孔φ110有位置精度要求。

气缸套应有足够的强度、刚度和耐热性能，还应具有较好的耐磨性能。

气缸套的结构特点：零件的主要表面为内孔与外圆；且两者的同轴度要求较高；零件壁厚较薄；加工中易变形；零件的长度一般大于直径。

主要加工方法是车削和钻削,工作中应有良好润滑和冷却。

缸套采用QT700-2作材料，技术要求正火处理,硬度225～305 HBS；内表面除菱形网纹外不允许有其他拉痕，内表面还应有适当的粗糙度，使其具有一定贮油能力和磨合性能。

内表面应有足够的圆度和圆柱度精度，安装支承面对内孔中心应有较高的位置精度。

①尺寸精度主要是指钻套零件的内、外径尺寸精度和长度尺寸精度。

钻套零件外径尺寸精度等级为IT6级；内孔精度等级为IT7级。

长度尺寸为一般公差等级。

②几何形状精度钻套零件几何形状精度主要是指内孔的几何形状精度圆度，一般应限制在直径差范围内。

未注时一般几何形状不超过直径公差的1/3。

③相互位置精度钻套的相互位置精度主要是内外圆之间的同轴度φ0.05mm。

《机械制造技术基础》课程设计大纲一、课程设计的目的学生通过设计能获得综合运用所学过的课程进行机械制造工艺及结构设计的基本能力，为以后做好毕业设计、走上工作岗位进行一次综合训练和准备。

要求学生全面地综合运用本课程及有关先修课程的理论和实践知识，进行零件加工工艺规程的设计和机床夹具的设计。

其目的是：（1）培养学生综合运用《机械制造技术基础》课程及专业课程的理论知识，结合金工实习、生产实习中学到的实践知识，独立地分析和解决机械加工工艺问题，初步具备设计中等复杂程度零件工艺规程的能力。

（2）培养学生熟悉并运用有关手册、图表、规范等有关技术资料的能力。

（3）进一步培养学生识图、制图、运算和编写技术文件的基本技能。

（4）培养学生独立思考和独立工作的能力，为毕业后走向社会从事相关技术工作打下良好的基础。

二、课程设计的内容和要求1、课程设计的内容课程设计题目通常定为：××零件的机械加工工艺规程设计零件图样、生产纲领和生产条件是设计的主要原始资料，由指导教师提供给学生。

零件复杂程度以中等为宜，生产类型为成批生产。

学生根据教师设计任务书中规定的设计题目，分组进行设计，按照所给零件编写出相应的加工工艺规程和完成某一道工序机床夹具设计，并撰写说明书。

学生在指导教师的指导下，参考设计指导书，认真地、有计划地、独立按时完成设计任务。

具体设计内容如下：1）对零件进行工艺分析，拟定工艺方案。

2）拟定零件的机械加工工艺过程，选择各工序加工设备及工艺装备（刀具、夹具、量具、辅具），确定某一代表工序的切削用量及工序尺寸。

编制机械加工工艺规程卡片（工艺过程卡片和工序卡片）1套。

3）设计夹具一套，绘制夹具装配图1张。

4）撰写设计说明书1份。

2、课程设计中对学生的要求1）学生应像在工厂接受实际设计任务一样，认真对待课程设计，在教师指导下，根据设计任务，合理安排时间和进度，认真地、有计划地按时完成设计任务。

2）课程设计是学生应用所学理论知识解决生产实际问题的学习过程，因此学生应自充分发挥主观能动性，刻苦钻研，独立思考，理论联系实际，大胆提出技术先进、经济合理并切实可行的设计方案。

一、序言机械制造技术基础课程设计对于我们机械类学生而言，是一次理论与实际的一次重要结合。

通过这次课程设计，我们综合运用机械制造工艺学的各种方法，解决我们在实际中遇到的问题，让我们对所学专业知识有了更深层次的认识和巩固。

同时，它还锻炼了我们独立分析问题解决问题的能力，使我们的个人能力有了极大的提升。

夹具是制造工艺中比不可少的工具，通过对夹具的设计，我们学会了怎样利用各种工具手册查询相关数据，为我们以后正式走上工作岗位打下了坚实基础。

这次课程设计我们分配到的题目是：车床拨叉Φ25端面在普通铣床上加工，设计一套铣床专用夹具。

二、工艺规程设计2.1零件作用拨叉零件用于车床的换挡机构中。

当需要变速时，操纵变速杆，变速操纵机构就通过拨叉头与变速叉轴一起在变速箱中滑动，拨叉脚拨动双联变速齿轮在花键轴上滑动以改变档位，从而改变拖拉机的速度。

2.2结构特点及工艺性如图所示是拨叉零件图。

现分述如下：要加工的主要工序包括：粗铣厚度为28mm的上下端面、粗铣厚度为10mm的上下端面，钻Φ14的孔并粗镗一次，粗镗Φ40的孔，并进行半精镗，一达到所要求的表面粗糙度要求，钻Φ5的小孔，铣5mm宽的槽，最后铣宽4mm的槽。

（零件图)2.3关键表面技术要求分析这个零件要加工的主要工序包括：1、粗铣厚度为28mm的上下端面；2、粗铣厚度为10mm的上下端面；3、钻Φ14H11小孔，并粗镗一次；4、扩孔Ф40的孔，半精镗一次；5、钻Φ5小孔；6、铣宽度为5mm的槽；7、铣宽度为4mm的槽。

加工要求有：1、厚度28mm及厚度10mm的上下端面糙度为Ra12.5um；2、Φ14孔的粗糙度为Ra6.3um；3、Φ40孔的粗糙度为Ra1.6um；4、Φ5孔的的粗糙度为Ra12.5um；5、宽度为5mm的槽粗糙度为Ra12.5um；6、宽度为4mm的槽粗糙度为Ra25um；2.4工艺设计2.4.1确定生产类型生产纲领：4000~5000件/年（中批或大批生产）生产条件：中等及以上规模工厂，每日两班2.4.2选择毛坯制造方式零件的材料HT200，毛坯如图。

机械制造技术基础课程设计一、课程目标知识目标：1. 学生能够掌握机械制造技术的基本概念、工艺过程及常用机械加工方法。

2. 学生能够了解机械加工中材料、刀具、机床的性能及其选用原则。

3. 学生能够理解机械制造中的精度、表面质量等关键技术指标及其影响因素。

技能目标：1. 学生能够运用所学知识，分析典型机械零件的加工工艺，并进行简单的工艺设计。

2. 学生能够运用CAD/CAM软件进行零件造型、编制加工程序，具备初步的数字化制造能力。

3. 学生能够通过实践操作，掌握机械制造过程中的基本技能，具备解决实际问题的能力。

情感态度价值观目标：1. 培养学生热爱机械制造专业，增强职业认同感和责任感。

2. 培养学生严谨细致的工作态度，注重团队合作，提高沟通与协作能力。

3. 培养学生关注机械制造业的发展趋势，积极投身于技术创新，具备可持续发展意识。

本课程针对高中年级学生，结合机械制造技术基础课程特点，注重理论联系实际，突出实践性、应用性和创新性。

在教学过程中，教师应关注学生的个体差异，因材施教，激发学生的学习兴趣和潜能，使学生在掌握基本知识、技能的同时，培养良好的情感态度价值观。

通过本课程的学习，为学生未来从事机械制造及相关领域工作奠定基础。

二、教学内容本章节教学内容主要包括以下几部分：1. 机械制造技术基本概念：介绍机械制造的定义、分类、工艺过程及其在制造业中的地位与作用。

2. 常用机械加工方法：分析车削、铣削、磨削、钻孔、镗孔、刨削等加工方法的原理、特点及应用。

3. 机械加工材料、刀具与机床：讲解常用工程材料的性能、特点及应用；介绍各类刀具的结构、性能及选用原则；阐述机床的类型、性能及其在机械加工中的应用。

4. 机械制造精度与表面质量：探讨加工精度、表面粗糙度等关键技术指标，分析其影响因素及控制方法。

5. 零件加工工艺分析与设计：学习典型机械零件的加工工艺，掌握工艺规程的编制方法，进行简单的工艺设计。

6. 数字化制造技术：了解CAD/CAM软件的基本功能，学习零件造型、编制加工程序，培养学生具备初步的数字化制造能力。

机械制造技术基础课程设计指导太原理工大学机械工程学院机械制造研究室目录第一章概述 (01)第二章机械加工工艺规程的制定 (07)第一节零件的分析与毛坯的选择 (08)第二节工艺路线的拟定 (10)第三节工序设计及工艺文件的填写 (12)第三章机床夹具设计 (14)附录一机械制造技术基础课程设计说明书实例…………附录二部分相关标准………………………………………第一章概述机械制造技术基础课程设计，是以切削理论为基础、制造工艺为主线、兼顾工艺装备知识的机械制造技术基本能力的培养；是综合运用机械制造技术的基本知识、基本理论和基本技能，分析和解决实际工程问题的一个重要教学环节；是对学生运用所掌握的“机械制造技术基础”知识及相关知识的一次全面训练。

机械制造技术基础课程设计，是以机械制造工艺及工艺装备为内容进行的设计。

即以所选择的一个中等复杂程度的中小型机械零件为对象，编制其机械加工工艺规程，并对其中某一工序进行机床专用夹具设计。

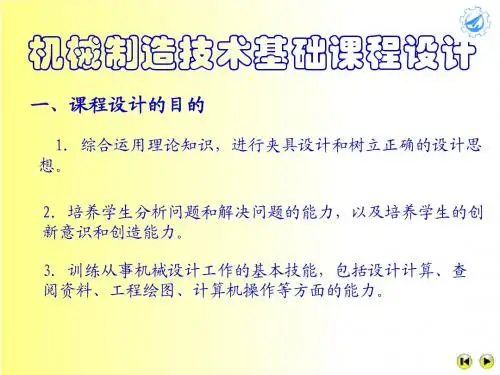

一、课程设计的目的机械制造技术基础课程设计是作为未来从事机械制造技术工作的一次基本训练。

通过课程设计培养学生制定零件机械加工工艺规程和分析工艺问题的能力，以及设计机床夹具的能力。

在设计过程中，学生应熟悉有关标准和设计资料，学会使用有关手册和数据库。

1、能熟练运用机械制造技术基础课程中的基本理论以及在生产实践中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。

2、提高结构设计能力。

学生通过夹具设计的训练，应获得根据被加工零件的加工要求，设计出高效、省力、经济合理而能保证加工质量的夹具的能力。

3、学会使用手册、图表及数据库资料。

掌握与本设计有关的各种资料的名称、出处，能够做到熟练运用。

二、课程设计的内容1、课程设计题目。

机械制造技术基础课程设计题目为：XXXX零件的机械加工工艺规程及工艺装备设计2、课程设计的内容。

课程设计包括编制工艺规程、设计夹具及编写课程设计说明书三部分内容。
