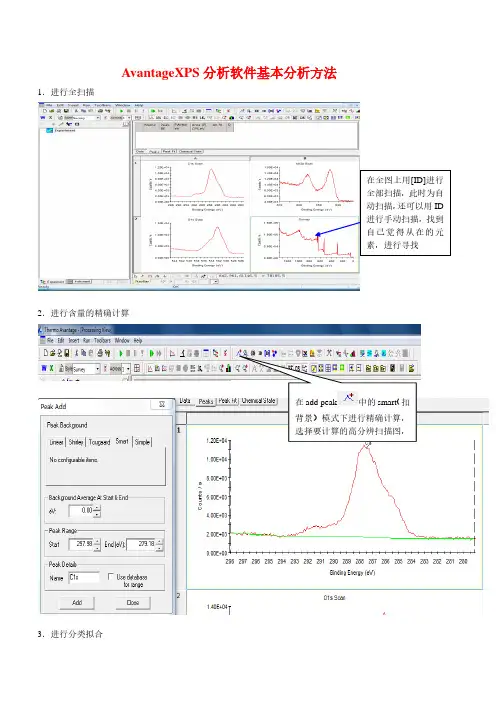

AvantageXPS分析软件基本分析方法

AvantageXPS分析软件基本分析方法1．进行全扫描
2．进行含量的精确计算
3．进行分类拟合
在全图上用[ID]进行
全部扫描，此时为自
动扫描，还可以用ID
进行手动扫描，找到
自己觉得从在的元
素，进行寻找
在add peak中的smart（扣
背景）模式下进行精确计算，
选择要计算的高分辨扫描图，
选择高分辨扫描图，进行平滑处理（不进行add peak 处理），找峰，与相关元素的标准结合能进行比较，在中输入偏移的数值（注意查看是正偏移还是负偏移），之后在smart模式下进行拟
合（加峰add peak，按自己分析的此种元素可能存在的形式），蓝色为拟合后的线，越接近红线越好。

4．查图的信息
选中所要看的图的信息，点中，即可获取相关的图的信息
5．数据及图像导出
用选择数据存储目录以及存储格式，将数据导入Origin中进行作图。

XPS数据分析方法XPS数据分析方法指的是通过使用X射线光电子能谱（XPS）来研究材料表面元素的组成、化学状态、分布以及电荷状态等信息的一种分析方法。

XPS是一种非破坏性的表面分析技术，主要用于材料科学、化学、物理、能源等领域的表面和界面分析。

下面是关于XPS数据分析方法的一些内容。

1.XPS原理XPS是基于光电离现象的一种分析技术。

当实验样品暴露在具有一定能量的X射线束下时，样品表面的原子会被激发，其中部分电子会被激发到费米能级以上，形成X射线光电子。

这些光电子经电场作用会被收集并形成能谱。

通过分析能谱可以得到样品表面元素的信息。

2.XPS数据处理XPS实验获得的原始数据包含了来自不同元素的能量信号，以及其他噪声信号。

数据处理旨在提取出有用的能量信号，并将其定性和定量分析。

常见的数据处理步骤包括信号峰形辨认、能量校正、背景修正和分峰拟合等。

3.峰形辨认峰形辨认是将实验数据中的峰与相应的元素进行匹配的过程。

每个元素具有特定的光电子能量，因此可以通过比较实验获得的能谱与已知元素的能谱进行匹配，确定元素的存在。

4.能量校正能谱中的能量量度需要进行校正，以获得准确的能谱峰位置。

能量校正的常用方法是通过硬币吸收边界（coinicidence absorption edge）或内部参考能谱进行校正。

这样可以消除能量测量中的偏差。

5.背景修正实验信号中常常会包含一些背景信号，如弹性散射信号、底部信号等。

这些背景信号对于准确的数据分析来说是干扰因素，需要进行背景修正。

背景修正的方法可以是线性背景修正或曲线拟合法。

6.分峰拟合分峰拟合是基于已知的能量峰进行曲线拟合，以确定元素在样品中的化学状态和相对丰度。

常见的拟合函数包括高斯函数、洛伦兹函数和Pseudo-Voigt函数等。

7.数据分析通过对能谱的峰进行定量分析，可以获得材料表面元素的组成和相对丰度。

此外，还可以通过分析峰的形状和位置得到元素的化学状态信息。

通过与已知物质的对比，可以推测样品的化学成分，并深入了解材料的特性。

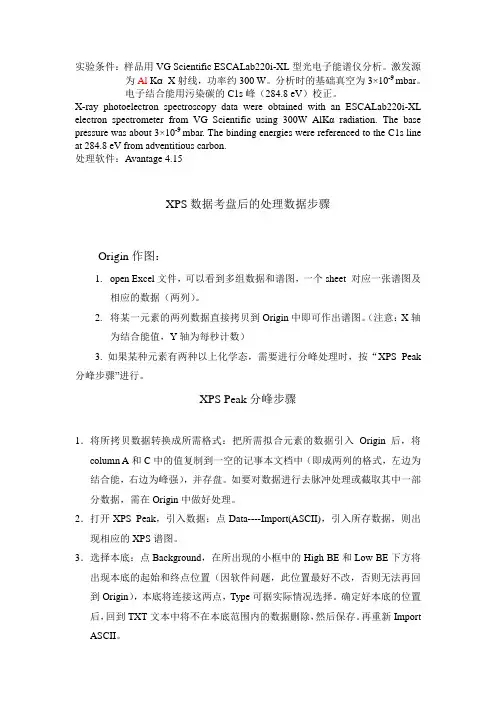

实验条件：样品用VG Scientific ESCALab220i-XL型光电子能谱仪分析。

激发源为Al KαX射线，功率约300 W。

分析时的基础真空为3×10-9 mbar。

电子结合能用污染碳的C1s峰（284.8 eV）校正。

X-ray photoelectron spectroscopy data were obtained with an ESCALab220i-XL electron spectrometer from VG Scientific using 300W AlKα radiat ion. The base pressure was about 3×10-9 mbar. The binding energies were referenced to the C1s line at 284.8 eV from adventitious carbon.处理软件：Avantage 4.15XPS数据考盘后的处理数据步骤Origin作图：1.open Excel文件，可以看到多组数据和谱图，一个sheet 对应一张谱图及相应的数据（两列）。

2.将某一元素的两列数据直接拷贝到Origin中即可作出谱图。

（注意：X轴为结合能值，Y轴为每秒计数）3. 如果某种元素有两种以上化学态，需要进行分峰处理时，按“XPS Peak 分峰步骤”进行。

XPS Peak分峰步骤1．将所拷贝数据转换成所需格式：把所需拟合元素的数据引入Origin后，将column A和C中的值复制到一空的记事本文档中（即成两列的格式，左边为结合能，右边为峰强），并存盘。

如要对数据进行去脉冲处理或截取其中一部分数据，需在Origin中做好处理。

2．打开XPS Peak，引入数据：点Data----Import(ASCII)，引入所存数据，则出现相应的XPS谱图。

3．选择本底：点Background，在所出现的小框中的High BE和Low BE下方将出现本底的起始和终点位置（因软件问题，此位置最好不改，否则无法再回到Origin），本底将连接这两点，Type可据实际情况选择。

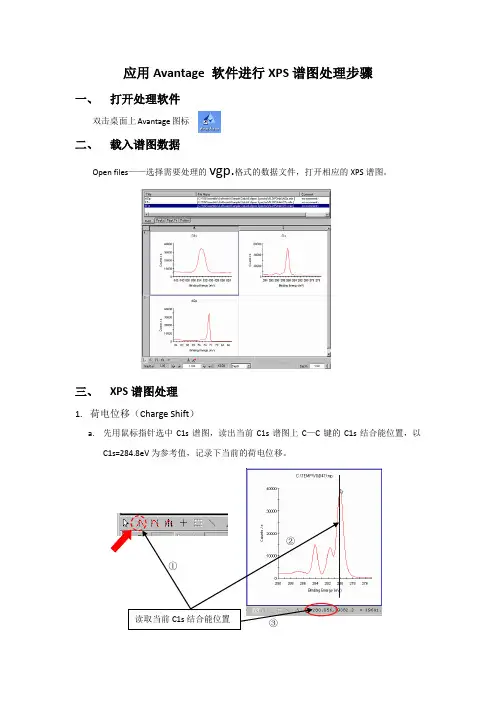

应用Avantage 软件进行XPS 谱图处理步骤一、 打开处理软件双击桌面上Avantage 图标二、 载入谱图数据Open files ——选择需要处理的vgp.格式的数据文件，打开相应的XPS 谱图。

三、 XPS 谱图处理1. 荷电位移（Charge Shift ）a. 先用鼠标指针选中C1s 谱图，读出当前C1s 谱图上C —C 键的C1s 结合能位置，以C1s=284.8eV 为参考值，记录下当前的荷电位移。

b.选中所有XPS谱图（包括Survey谱图及元素的窄扫谱图），即点击谱图框左上角的小方块。

c.对XPS谱图进行荷电位移：选择工具栏中的“charge shift”图标，在弹出的窗口中选中“shift by amount”，然后在“shift by：”中输入荷电位移值，再选择“+eV”或“-eV”，最后点击“Close”关闭窗口。

2.扣除X射线伴峰（Satellite Subtraction）—此步骤仅适用于双阳极XPSa.用鼠标指针选中某个元素的窄扫谱图，然后点击工具栏中的“Satellite Subtraction”图标。

b. 在弹出的窗口中选择本底类型为“Smart ”，勾选“Subtract Background First ”，然后点“Subtract Satellites ”。

（注意XPS 测试时双阳极的类型是Mg?还是Al?）c. 重复以上扣伴峰的步骤，将所有元素的窄扫谱图都进行X 射线伴峰的扣除，最后点击“Close ”关闭窗口。

3. 定量（Quantification ）a. 先选中双竖线指针，在需要定量的各个元素的窄扫谱图中分别选取定量范围。

注意：定量范围的起点与终点应选在本底较平滑的位置。

b. 用鼠标+Ctrl 键选中所有需要定量的元素窄扫谱图，然后进行加峰，即点击工具栏中“Add Peak ”图标。

在弹出的窗口中选取“Peak Background ”类型为“Smart ”，然后点击“Add To All ”对所有元素进行定量加峰。

XPS原理数据分析方法讲解XPS（X射线光电子能谱）是一种用于表面分析的常用方法，可以用于确定样品中元素的化学状态和测量元素的相对丰度。

本文将讲解XPS的原理和数据分析方法。

1.XPS原理：XPS利用物质表面发射的光电子来研究元素的化学状态和相对丰度。

其原理基于以下两个过程：-光电子发射：当一束X射线照射到样品表面时，光子通过光电效应将电子从样品表面的原子中解离出来。

这些光电子的动能与其所来自的原子的束缚能有关，因此可以通过测量光电子的动能来确定原子的化学状态。

-表面分析：通过测量不同能量的X射线和测量发射光电子的能量和强度，可以得到元素的谱图。

X射线的能量可以调节，从而选取特定能量的X射线与特定元素相互作用，进一步确定元素的化学状态和相对丰度。

2.数据分析方法：XPS谱图包括两个主要部分：能级谱和分析谱。

能级谱用于确定元素的化学状态，分析谱用于计算元素的相对丰度。

-能级谱分析：1）首先，将能级谱分为两个区域：高分辨率核电子谱（Valence Band）和低分辨率核电子谱（Core Level）。

2）高分辨率核电子谱用于确定元素的键合状态和价态。

通过观察能级峰的位置和形状，可以判断原子是否在化合物中。

3）低分辨率核电子谱用于确定元素的元素组成。

通过测量特定能级的光电子峰的相对强度，可以计算元素的相对丰度。

-分析谱分析：1）利用分析谱可以计算元素的相对丰度。

分析谱根据元素的主要光电子峰的能量和强度来建立。

通过测量每个元素的主要光电子峰的峰强和标准物质的峰强，可以计算元素的相对丰度。

2）校正数据。

由于光电子的逃逸深度和电子的信号衰减，测量到的峰强可能与真实丰度有所偏差。

因此，需要进行校正，建立校正曲线，将峰强转换为相对丰度。

3.XPS仪器：XPS仪器由以下几部分构成：-X射线源：提供特定能量的X射线，用于激发样品释放光电子。

-能谱仪：包括投射能量分辨部分和检测器，用于测量发射光电子的能量和强度。

-样品台：用于固定和聚焦样品，可控制样品在X射线照射下的角度和位置。

XPS分析方法与原理X射线光电子谱（X-ray photoelectron spectroscopy，XPS）是一种用于表征固体表面和界面化学组成及化学状态的表征技术。

它是一种基于光电效应的非破坏性表征方法，利用高能量的X射线激发样品，将表面的电子从原子轨道中解离出来，并通过测量解离出的电子的能量来确定样品表面元素的原子态和化学价态。

XPS分析方法的原理基于电子能量损失（EELS）、电子荧光（ESCA）和光电效应原理。

当X射线射入样品表面时，它会与样品表面的原子发生相互作用，其中一部分X射线会被电子散射或吸收，导致电子从内层壳层被挤出。

这些抛射的电子称为光电子，其动能（或能量）与光电效应的出发原理，即光子的能量与电子的结合能之差成正比。

XPS仪器主要由以下部分组成：一个射线源，一套高真空环境系统，一个能量分辨光电子能谱仪，一个探测器和一个数据处理系统。

在XPS分析中，常用的光源是镓（AlKα，能量1486.6eV）或镉（CdLα，能量3464.9eV）的X射线源。

这些X射线通过一系列准直和磁透镜系统后聚焦在样品表面上，从而激发样品表面的电子。

光电子离开样品表面后，通过电子能谱仪，能够根据电子的能量、角度和起飞位置来测量电子的能谱。

一般来说，高分辨率光电子能谱仪是由一个行程舞台、一个能量分辨系统和一个多通道探测器组成的。

行程舞台用于定位所感兴趣的区域，能量分辨系统用于提供所需的能量分辨率，多通道探测器用于收集并记录光电子能谱。

最后，通过对收集到的电子能谱数据进行分析处理，可以得到关于样品表面元素的化学状态和含量信息。

通过比较实验得到的光电子能谱与标准能谱数据库中的数据进行匹配，可以确定样品中不同元素的化学状态。

XPS方法可以提供丰富的信息，如元素的化学价态、元素的化学环境和表面化学组成等。

它具有高灵敏度、高表面分辨率和化学态分辨率、化学信息的定性和定量分析能力等特点，因此在材料科学、表面科学、催化剂研究、固体界面分析等领域得到广泛应用。

应用Avantage 软件进行XPS 谱图处理步骤一、 打开处理软件双击桌面上Avantage 图标二、 载入谱图数据Open files ——选择需要处理的vgp.格式的数据文件，打开相应的XPS 谱图。

三、 XPS 谱图处理1. 荷电位移（Charge Shift ）a. 先用鼠标指针选中C1s 谱图，读出当前C1s 谱图上C —C 键的C1s 结合能位置，以C1s=284.8eV 为参考值，记录下当前的荷电位移。

b.选中所有XPS谱图（包括Survey谱图及元素的窄扫谱图），即点击谱图框左上角的小方块。

c.对XPS谱图进行荷电位移：选择工具栏中的“charge shift”图标，在弹出的窗口中选中“shift by amount”，然后在“shift by：”中输入荷电位移值，再选择“+eV”或“-eV”，最后点击“Close”关闭窗口。

2.扣除X射线伴峰（Satellite Subtraction）—此步骤仅适用于双阳极XPSa.用鼠标指针选中某个元素的窄扫谱图，然后点击工具栏中的“Satellite Subtraction”图标。

b. 在弹出的窗口中选择本底类型为“Smart ”，勾选“Subtract Background First ”，然后点“Subtract Satellites ”。

（注意XPS 测试时双阳极的类型是Mg?还是Al?）c. 重复以上扣伴峰的步骤，将所有元素的窄扫谱图都进行X 射线伴峰的扣除，最后点击“Close ”关闭窗口。

3. 定量（Quantification ）a. 先选中双竖线指针，在需要定量的各个元素的窄扫谱图中分别选取定量范围。

注意：定量范围的起点与终点应选在本底较平滑的位置。

b. 用鼠标+Ctrl 键选中所有需要定量的元素窄扫谱图，然后进行加峰，即点击工具栏中“Add Peak ”图标。

在弹出的窗口中选取“Peak Background ”类型为“Smart ”，然后点击“Add To All ”对所有元素进行定量加峰。

应用Avantage 软件进行XPS谱图处理步骤应用应用Avantage软件进行软件进行XPS谱图处理步骤谱图处理步骤一、一、打开处理软件打开处理软件双击桌面上Avantage图标二、二、载入谱图数据载入谱图数据Openfiles——选择需要处理的vgp.格式的数据文件，打开相应的XPS谱图。

三、三、XPS谱图处理谱图处理1.荷电位移（ChargeShift）a.先用鼠标指针选中C1s谱图，读出当前C1s谱图上C—C键的C1s结合能位置，以C1s=284.8eV为参考值，记录下当前的荷电位移。

读取当前C1s结合能位置①②③b.选中所有XPS谱图（包括Survey谱图及元素的窄扫谱图），即点击谱图框左上角的小方块。

c.对XPS谱图进行荷电位移：选择工具栏中的“chargeshift”图标，在弹出的窗口中选中“shiftbyamount”，然后在“shiftby：”中输入荷电位移值，再选择“+eV”或“-eV”，最后点击“Close”关闭窗口。

2.扣除X射线伴峰（SatelliteSubtraction）—此步骤仅适用于双阳极XPSa.用鼠标指针选中某个元素的窄扫谱图，然后点击工具栏中的“SatelliteSubtraction”图标。

b.在弹出的窗口中选择本底类型为“Smart”，勾选“SubtractBackgroundFirst”，然后点“SubtractSatellites”。

（注意XPS测试时双阳极的类型是Mg?还是Al?）c.重复以上扣伴峰的步骤，将所有元素的窄扫谱图都进行X射线伴峰的扣除，最后点击“Close”关闭窗口。

3.定量（Quantification）a.先选中双竖线指针，在需要定量的各个元素的窄扫谱图中分别选取定量范围。

注意：定量范围的起点与终点应选在本底较平滑的位置。

b.用鼠标+Ctrl键选中所有需要定量的元素窄扫谱图，然后进行加峰，即点击工具栏中“AddPeak”图标。

在弹出的窗口中选取“PeakBackground”类型为“Smart”，然后点击“AddToAll”对所有元素进行定量加峰。

XPS数据分析基本过程数据分析是指通过收集、整理、处理和解释数据，以发现其中的模式、趋势、关联和异常，从而得出结论和支持决策的过程。

而XPS数据分析是指使用X射线光电子能谱（X-ray Photoelectron Spectroscopy，XPS）技术进行数据分析。

1.数据收集：首先需要收集到XPS数据，包括光电子峰的能量和强度信息。

XPS技术使用X射线照射样品，然后测量样品上反射出的光电子的能量。

这些能量信息可以用来表征样品的元素、化学状态和表面组成等信息。

2. 数据整理：在数据收集后，需要对数据进行整理，对数据进行清洗、校正和去噪等处理，以便后续分析使用。

这一步需要使用数据处理软件，如Origin、Excel等。

3.数据处理：在数据整理完成后，可以对数据进行进一步的处理。

常见的处理方法包括基线校正、峰拟合、数据平滑等。

这些处理方法可以提取出样品的光电子峰信息，用于后续分析。

4. 峰拟合：在数据处理完成后，需要对数据进行峰拟合。

峰拟合是指将实际测量得到的光电子峰与已知的峰进行匹配，以确定样品中的元素种类和化学状态。

峰拟合需要使用专业的拟合软件，如CasaXPS等。

5.数据解释：在完成峰拟合后，可以对数据进行解释。

根据峰拟合结果，可以得到样品的元素种类、化学状态和表面组成等信息。

这些信息对于研究样品的结构、性质和性能具有重要意义。

6.结果展示：在数据解释完成后，需要将结果进行展示。

可以使用图表、图像、表格等形式展示数据和结果，以便更好地理解和传达分析结果。

总之，XPS数据分析是一个复杂的过程，需要对数据进行收集、整理、处理和解释。

这些步骤需要使用专业的设备和软件，并需要具备一定的专业知识和经验。

只有正确地进行数据分析，才能得到准确可靠的结果，为相关研究和决策提供有力支持。
