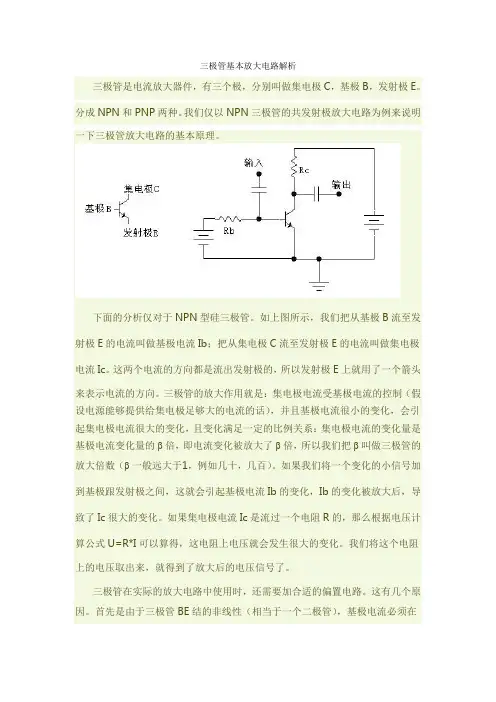

三极管基本放大电路解析三极管是电流放大器件,有三个极,分别叫做集电极C,基极B,发射极E。
分成NPN和PNP两种。
我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。
下面的分析仅对于NPN型硅三极管。
如上图所示,我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流Ic。
这两个电流的方向都是流出发射极的,所以发射极E上就用了一个箭头来表示电流的方向。
三极管的放大作用就是:集电极电流受基极电流的控制(假设电源能够提供给集电极足够大的电流的话),并且基极电流很小的变化,会引起集电极电流很大的变化,且变化满足一定的比例关系:集电极电流的变化量是基极电流变化量的β倍,即电流变化被放大了β倍,所以我们把β叫做三极管的放大倍数(β一般远大于1,例如几十,几百)。
如果我们将一个变化的小信号加到基极跟发射极之间,这就会引起基极电流Ib的变化,Ib的变化被放大后,导致了Ic很大的变化。
如果集电极电流Ic是流过一个电阻R的,那么根据电压计算公式U=R*I可以算得,这电阻上电压就会发生很大的变化。
我们将这个电阻上的电压取出来,就得到了放大后的电压信号了。
三极管在实际的放大电路中使用时,还需要加合适的偏置电路。
这有几个原因。
首先是由于三极管BE结的非线性(相当于一个二极管),基极电流必须在输入电压大到一定程度后才能产生(对于硅管,常取0.7V)。
当基极与发射极之间的电压小于0.7V时,基极电流就可以认为是0。
但实际中要放大的信号往往远比0.7V要小,如果不加偏置的话,这么小的信号就不足以引起基极电流的改变(因为小于0.7V时,基极电流都是0)。
如果我们事先在三极管的基极上加上一个合适的电流(叫做偏置电流,上图中那个电阻Rb就是用来提供这个电流的,所以它被叫做基极偏置电阻),那么当一个小信号跟这个偏置电流叠加在一起时,小信号就会导致基极电流的变化,而基极电流的变化,就会被放大并在集电极上输出。
三极管原理全总结三极管是一种深具影响力的半导体电子器件,广泛应用于电子电路中的放大、开关和稳压等功能。
下面是对三极管原理的全面总结:一、三极管的基本结构三极管由三个掺杂不同材料的半导体层片组成,分别是发射区、基区和集电区。
发射区和集电区分别是n型和p型半导体,基区是p型半导体。
发射区和集电区之间通过基区相互连接。
二、三极管的工作原理1.放大作用:当输入信号施加在三极管的基极上时,如果正相输入,即基极向正偏压施加,会使得基区内的少数载流子浓度增加,这样会缩小基区的电阻,使得大量的电子从发射极注入到基区中,即电流通过三极管的基极。
2.输出作用:当三极管的发射极和集电极之间施加正向电压时,集电极上会有较大的电压和电流输出,且集电电流与发射电流间存在放大比例。
三、三极管的工作模式1.放大模式:当发射极到基极的电压为正时,三极管处于放大工作模式。
此时,基极电压和基极电流间的关系为非线性关系,输出电流的变化可配合输入信号进行放大。
2.饱和模式:当发射极到基极的电压为负且发射电流很小时,三极管处于饱和工作模式。
此时,输出电流取决于输入电流,而与输出电压无关。
3.截止模式:当发射极到基极的电压为负且发射电流为零时,三极管处于截止工作模式。
此时,输出电流和输出电压均为零。
四、三极管动态特性1.转输特性:描述了三极管的输入电流和输出电流之间的关系,即输出电流与输入电流之间的比例。
2.频率特性:三极管的频率响应以及对不同频率信号的放大程度。
三极管的频率特性随着频率的增大而降低,一般需要根据需要选择合适的三极管型号。
3.非线性失真:三极管在放大信号时,存在一定程度上的非线性失真。
当输入信号的幅度过大时,输出信号的波形可能会失真。
4.温度特性:三极管的性能受温度的影响较大。
一般情况下,温度越高,三极管的放大能力越差。
五、三极管的应用1.放大器:三极管的放大功能使其广泛应用于各种放大器电路中,如音频放大器、功率放大器等。
2.开关:通过控制输入信号的使能,利用三极管的饱和和截止特性,实现信号转换和开关操作。

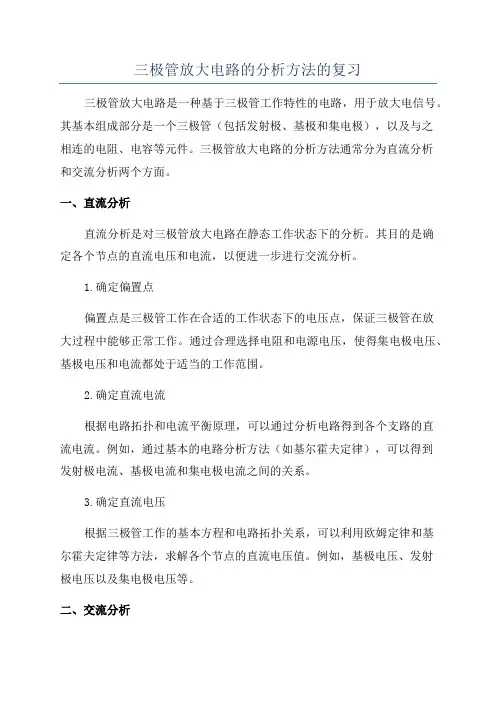

三极管放大电路的分析方法的复习三极管放大电路是一种基于三极管工作特性的电路,用于放大电信号。
其基本组成部分是一个三极管(包括发射极、基极和集电极),以及与之相连的电阻、电容等元件。
三极管放大电路的分析方法通常分为直流分析和交流分析两个方面。
一、直流分析直流分析是对三极管放大电路在静态工作状态下的分析。
其目的是确定各个节点的直流电压和电流,以便进一步进行交流分析。
1.确定偏置点偏置点是三极管工作在合适的工作状态下的电压点,保证三极管在放大过程中能够正常工作。
通过合理选择电阻和电源电压,使得集电极电压、基极电压和电流都处于适当的工作范围。
2.确定直流电流根据电路拓扑和电流平衡原理,可以通过分析电路得到各个支路的直流电流。
例如,通过基本的电路分析方法(如基尔霍夫定律),可以得到发射极电流、基极电流和集电极电流之间的关系。
3.确定直流电压根据三极管工作的基本方程和电路拓扑关系,可以利用欧姆定律和基尔霍夫定律等方法,求解各个节点的直流电压值。
例如,基极电压、发射极电压以及集电极电压等。
二、交流分析交流分析是对三极管放大电路在交流信号下的分析。
其目的是确定电路的增益、频率响应以及输出电压等。
1.线性化模型在交流分析中,为了简化计算并且方便分析,常常使用线性化模型来进行计算。
三极管的线性化模型是通过三极管的微小信号模型来描述的,其中包括三极管的输出电阻、输入电阻以及电压增益等参数。
2.输入阻抗和输出阻抗的分析输入阻抗是指三极管放大电路对输入信号的阻抗大小,可以通过计算输入电阻来进行分析。
输出阻抗是指三极管放大电路中输出信号的阻抗大小,可以通过计算输出电阻来进行分析。
3.电压增益的分析电压增益是指三极管放大电路输出电压和输入电压之间的比值,可以通过计算电压增益来进行分析。
电压增益可以通过计算三极管的集电极电流和基极电流的比值来确定。
4.频率响应的分析频率响应描述了电路对于不同频率输入信号的响应情况。
可以通过计算电路的截止频率、增益衰减等参数来进行分析。
三级管电路工作原理及详解一、引言三极管是一种常用的半导体器件,广泛应用于各种电路中。
它具有放大信号、开关控制和稳压等特性,是现代电子设备中不可或缺的元件之一。
本文将深入探讨三极管电路的工作原理和详解,以帮助读者更好地理解和应用三极管。
二、三极管基本概述三极管是由三个不同掺杂的半导体材料组成,常用的有NPN型和PNP型两种。
其中,NPN型三极管中央是N型半导体,两侧是P型半导体;PNP型三极管中央是P型半导体,两侧是N型半导体。
三极管的结构决定了它具有双向导通的特点。
三、三极管的工作原理3.1 NPN型三极管工作原理1.充电过程:–基极与发射极之间施加正向电压。
–发射极和基极之间形成正向偏压。
–发射极注入少量电子到基区。
2.放电过程:–基极电压接近零。
–发射区的少数载流子都陷于基区。
–收集区电流几乎是零。
3.放大过程:–基极电压逆向偏置。
–发射极和基极之间形成反向偏压。
–基极电流引起发射极电流的增加,形成放大效应。
3.2 PNP型三极管工作原理1.充电过程:–基极与发射极之间施加负向电压。
–发射极和基极之间形成负向偏压。
–发射极抽取少量电子从基区。
2.放电过程:–基极电压接近零。
–发射区的少数载流子都陷于基区。
–收集区电流几乎是零。
3.放大过程:–基极电压逆向偏置。
–发射极与基极之间形成反向偏压。
–基极电流引起发射极电流的减小,形成放大效应。
四、三极管的应用三极管由于其特性,在电子电路中有广泛的应用。
以下是几个常见的应用场景: 1. 放大器:使用三极管可以放大微弱的信号,使之变得可用于其他电路。
2. 开关控制:三极管可以作为开关,控制电路的通断。
3. 稳压器:利用三极管的特性,可以设计稳压电路,保持输出电压的稳定性。
4. 正弦波发生器:三极管可以用于正弦波发生器的设计,产生各种频率的信号。
五、三极管的优缺点5.1 优点•体积小、重量轻,便于集成和组装。
•功耗低,效率高。
•放大范围宽,稳定性好。
三极管放大电路分析方法1.直流分析法:首先需要对三极管的直流工作点进行分析,确定三极管的偏置电流及偏置电压。
偏置电流的大小决定了三极管的放大倍数,偏置电压的大小决定了输出信号的工作范围。
直流分析法的步骤如下:-根据电路图,将三极管放大电路简化为三极管模型,剔除输入和输出耦合电容等影响。
-利用基本电路分析技巧,根据电路中的电阻、电压和电流关系,列出基于基尔霍夫定律的电路方程。
-解电路方程,计算出各个节点和元件的电流和电压值。
-利用得到的结果,确定三极管的工作状态和偏置电流。
2.小信号分析法:在直流偏置条件下,对三极管的输入信号进行小信号分析,得到输入端和输出端的端口等效电路,从而计算三极管的增益和带宽等性能指标。
小信号分析法的步骤如下:-对三极管放大电路进行小信号模型化处理,即将电路中的大信号元件(如三极管和电容等)线性化为小信号源和等效电路。
-根据放大电路的小信号模型,利用基本电路分析技巧,建立输入端和输出端的等效电路。
-根据等效电路,计算放大电路的增益和带宽等性能参数。
3.负反馈法:-确定三极管放大电路的基本参数,如放大倍数、输入和输出阻抗等。
-控制负反馈系统的增益,确定电压比例器的比例关系。
-根据反馈系统的特性和电路的参数,确定电压比例器的阻值,从而实现所需的放大倍数。
-在确定了电压比例器的阻值后,通过计算反馈回路的频率响应、相移等参数,来进一步优化电路性能。
以上是三极管放大电路分析的几种常用方法,每种方法都有其独特的优势和适用范围。
通过综合运用这些方法,可以对三极管放大电路进行全面的分析和优化,实现设计要求。
三极管基础知识教案教案名称:三极管基础知识一、教学目标1. 了解三极管的基本结构和工作原理;2. 掌握三极管的基本参数和特性;3. 能够分析三极管的工作状态和工作点。
二、教学重点和难点1. 三极管的基本结构和工作原理;2. 三极管的静态特性和动态特性。
三、教学内容1. 三极管的基本结构和工作原理(1)三极管的结构三极管由三个掺杂不同的半导体材料层叠而成,分别是发射区、基区和集电区。
其中,发射区和集电区是P型半导体,基区是N型半导体。
(2)三极管的工作原理三极管是一种受控电流源,通过控制输入端的电流来控制输出端的电流。
当在基极施加正向偏置电压时,发射结和基结之间的电压将变得很小,使得发射结极易导通,此时三极管处于放大状态;当在基极施加反向偏置电压时,发射结和基结之间的电压将变得很大,使得发射结极难导通,此时三极管处于截止状态。
2. 三极管的基本参数和特性(1)三极管的放大系数三极管的放大系数β是指输出电流与输入电流的比值,通常在数据手册中给出。
(2)三极管的最大耗散功率三极管在工作时会产生一定的热量,其最大耗散功率是指在规定的工作条件下,三极管能够耗散的最大功率。
(3)三极管的最大集电极-发射极电压三极管在工作时会有一定的电压放大效应,其最大集电极-发射极电压是指在规定的工作条件下,三极管能够承受的最大电压。
3. 三极管的工作状态和工作点(1)饱和状态当三极管的发射结和基结之间的电压足够小,使得发射结极易导通,此时三极管处于饱和状态,此时三极管的集电极-发射极电压较小,输出电流较大。
(2)截止状态当三极管的发射结和基结之间的电压足够大,使得发射结极难导通,此时三极管处于截止状态,此时三极管的集电极-发射极电压较大,输出电流较小。
(3)工作点三极管的工作点是指在输入特定的电压和电流条件下,三极管的静态工作状态。
在实际电路中,需要通过适当的电路设计来确定三极管的工作点,以保证其正常工作。
四、教学方法1. 讲授法:通过讲解三极管的基本结构、工作原理和特性,让学生掌握相关知识;2. 案例分析法:通过实际案例分析,让学生理解三极管的工作状态和工作点;3. 实验演示法:通过实际的实验演示,让学生直观地感受三极管的特性和工作原理。
三极管的基本原理与特性分析三极管是一种常用的电子元件,它在各种电子设备中起着至关重要的作用。
在本文中,我们将探讨三极管的基本原理和特性分析。
三极管是一种半导体器件,由三个掺杂不同类型材料构成,一般分为三个区域:基区、发射区和集电区。
基区夹在两个掺杂类型相反的区域之间,形成PN结。
当三极管处于正向偏置时,电流可以从基极注入到发射区,再从发射区流向集电区。
而在截止区或反向偏置时,电流无法通过三极管。
三极管的基本原理是通过不同电压和电流的变化,调整其输入信号和输出信号之间的关系。
主要有三种工作方式:共发射极、共基极和共集电极。
其中,共发射极是最常见的工作方式。
在共发射极工作方式下,当基极电压较低时,三极管处于截止区,无法通过电流。
但当基极电压逐渐增加时,三极管会进入饱和区,电流开始流过三极管。
此时,三极管的输出电流与输入电压之间呈现非线性关系。
通过恰当的偏置,可以实现三极管作为放大器的功能。
三极管的特性分析包括直流特性和交流特性。
直流特性是指在恒定的直流偏置下,三极管输入输出电流特性的关系。
交流特性是指在交流信号下,三极管输入输出信号特性的关系。
在直流特性分析中,我们关注三极管的放大倍数、输入电阻、输出电阻和静态工作点。
放大倍数表示了三极管输出信号相对于输入信号的放大程度。
输入电阻表示了三极管对外界输入信号的敏感性。
输出电阻表示了三极管对外接负载的抗干扰能力。
静态工作点表示了三极管在直流偏置下的工作状态,通过调整偏置电压和电流,可以实现不同工作状态下的放大器设计。
在交流特性分析中,我们关注三极管的截止频率、增益带宽和相位变化。
截止频率是指三极管在输入信号频率达到一定值时,输出信号开始下降的频率。
增益带宽表示了三极管可靠放大信号的频率范围。
相位变化表示了三极管对输入信号的相位响应,这对于一些特定应用十分重要。
除了基本原理和特性分析,三极管还有一些应用。
它可用作放大器,实现音频、射频和微波信号的放大;它也可用作开关,通过调整偏置电压和电流,实现开关动作,使得电路可以控制其他器件的工作状态。
三极管的三种工作状态及基本判断方法三极管是一种重要的电子器件,常用于电子电路中的放大、开关等功能。
它有三种基本的工作状态,即截止状态、饱和状态和放大状态。
下面分别介绍三种状态及其基本判断方法。
1.截止状态:当三极管处于截止状态时,其输入电流IB非常小,基极电压VBE小于开启电压2VBE(0.7V×2=1.4V),无法将电流放大为输出电流IC,此时三极管不起放大作用。
可以通过以下判断方法判断三极管是否处于截止状态:(1)测量器件各个引脚的电压:如果基极电压VBE小于1.4V,集电极电压VCE大于1V,则可以判定器件处于截止状态。
(2)测量基极电流IB:当基极电流IB非常小(一般小于0.1mA)时,可以判定器件处于截止状态。
2.饱和状态:当三极管处于饱和状态时,其输入电流IB足够大,使得位于基极与发射极之间的pn结饱和,整个三极管相当于一条低电阻的导线。
可以通过以下判断方法判断三极管是否处于饱和状态:(1)测量器件各个引脚的电压:如果基极与发射极之间的VBE小于1.4V,集电极与发射极之间的VCE小于0.2V,则可以判定器件处于饱和状态。
(2)测量基极电流IB:当基极电流IB大于一定值(一般大于1mA),可以判定器件处于饱和状态。
3.放大状态:当三极管处于放大状态时,其输入电流IB的大小能够控制输出电流IC的放大倍数。
(1)测量器件各个引脚的电压:如果基极电压VBE大于1.4V,集电极电压VCE大于0.2V,则可以判定器件处于放大状态。
(2)测量基极电流IB和集电极电流IC:当基极电流IB和集电极电流IC之间存在一定的倍数关系(一般二极管电流的100倍以上),可以判定器件处于放大状态。
需要注意的是,判断三极管的工作状态需要结合具体的电路情况和测量仪器来进行。
同时,在实际应用中,还需考虑电路中的负载情况、电源电压等因素的影响,以确保三极管工作在正确的状态下,发挥最佳的性能和功能。
三极管知识及极性判别方法三极管知识及极性判别方法晶体三极管的结构和类型晶体三极管,是半导体基本元器件之一,具有电流放大作用,是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把正块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,排列方式有PNP和NPN两种,从三个区引出相应的电极,分别为基极b发射极e和集电极c。
发射区和基区之间的PN结叫发射结,集电区和基区之间的PN结叫集电极。
基区很薄,而发射区较厚,杂质浓度大,PNP型三极管发射区"发射"的是空穴,其移动方向与电流方向一致,故发射极箭头向里;NPN型三极管发射区"发射"的是自由电子,其移动方向与电流方向相反,故发射极箭头向外。
发射极箭头向外。
发射极箭头指向也是PN结在正向电压下的导通方向。
硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。
三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类,引脚的排列方式具有一定的规律,底视图位置放置,使三个引脚构成等腰三角形的顶点上,从左向右依次为e b c;对于中小功率塑料三极管按图使其平面朝向自己,三个引脚朝下放置,则从左到右依次为e b c。
目前,国内各种类型的晶体三极管有许多种,管脚的排列不尽相同,在使用中不确定管脚排列的三极管,必须进行测量确定各管脚正确的位置,或查找晶体管使用手册,明确三极管的特性及相应的技术参数和资料。
晶体三极管的电流放大作用晶体三极管具有电流放大作用,其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。
这是三极管最基本的和最重要的特性。
我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数,用符号“β”表示。
电流放大倍数对于某一只三极管来说是一个定值,但随着三极管工作时基极电流的变化也会有一定的改变。
晶体三极管的三种工作状态截止状态:当加在三极管发射结的电压小于PN结的导通电压,基极电流为零,集电极电流和发射极电流都为零,三极管这时失去了电流放大作用,集电极和发射极之间相当于开关的断开状态,我们称三极管处于截止状态。
三极管的检测方法和判断口诀
三极管是一种非常常见的电子元器件,用于放大和开关电路。
对于三
极管的检测方法和判断口诀,可以总结如下:
一、检测方法:
1. 使用万用表或多用表进行基本参数测试,如检测正向导通电压(Vce)、反向饱和电压(Vbe),检测集电极和基极之间的电阻值等。
2.使用替换法来确认三极管是否有效。
即用一个已知好的三极管替换
待测的三极管,检测电路的工作情况。
如果替换后电路恢复正常,则可以
判断原三极管损坏。
3.可使用示波器观察输入输出波形,判断三极管是否工作正常。
通过
比较输入和输出波形的变化,可以初步判断三极管的放大效果。
二、判断口诀:
1.先判断三极管是否损坏。
可以使用万用表或多用表测试集电极与基
极之间的电阻值,如果电阻较低或短路,则表明三极管损坏。
2.如果三极管通过初步测试,可以进一步判断其类型。
根据外部标记
和管脚布局,判断三极管的类型,如NPN型或PNP型。
3.判断三极管的引脚功能和布局。
可以通过查找数据手册或参考资料,了解三极管各个引脚的功能和布局,以便正确连接三极管到电路中。
4.根据实际电路需求,判断三极管的工作极限。
可以根据电路需要的
电流、功率和频率等参数,选择合适的三极管型号。
5.进行专业测试和调试。
使用合适的测试设备,如频谱仪、示波器和信号源等,对三极管进行更详细的测试和调试。
以上是关于三极管的检测方法和判断口诀的一些基本介绍。
当然,对于细节问题,还需要根据具体情况进行更详细的学习和实践。
测判三极管的口诀三极管的管型及管脚的判别是电子技术初学者的一项基本功,为了帮助读者迅速掌握测判方法,笔者总结出四句口诀:“三颠倒,找基极;PN结,定管型;顺箭头,偏转大;测不准,动嘴巴。
”下面让我们逐句进行解释吧。
1:三颠倒,找基极大家知道,三极管是含有两个PN结的半导体器件。
根据两个PN结连接方式不同,可以分为NPN型和PNP型两种不同导电类型的三极管。
测试三极管要使用万用电表的欧姆挡,并选择R×100或R×1k挡位。
图2绘出了万用电表欧姆挡的等效电路。
红表笔所连接的是表内电池的负极,黑表笔则连接着表内电池的正极。
假定我们并不知道被测三极管是NPN型还是PNP型,也分不清各管脚是什么电极。
测试的第一步是判断哪个管脚是基极。
这时,我们任取两个电极(如这两个电极为1、2),用万用电表两支表笔颠倒测量它的正、反向电阻,观察表针的偏转角度;接着,再取1、3两个电极和2、3两个电极,分别颠倒测量它们的正、反向电阻,观察表针的偏转角度。
在这三次颠倒测量中,必然有两次测量结果相近:即颠倒测量中表针一次偏转大,一次偏转小;剩下一次必然是颠倒测量前后指针偏转角度都很小,这一次未测的那只管脚就是我们要寻找的基极。
2:PN结,定管型找出三极管的基极后,我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。
将万用表的黑表笔接触基极,红表笔接触另外两个电极中的任一电极,若表头指针偏转角度很大,则说明被测三极管为NPN型管;若表头指针偏转角度很小,则被测管即为PNP型。
3:顺箭头,偏转大找出了基极b,另外两个电极哪个是集电极c,哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。
(1) 对于NPN型三极管,穿透电流的测量电路。
根据这个原理,用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec,虽然两次测量中万用表指针偏转角度都很小,但仔细观察,总会有一次偏转角度稍大,此时电流的流向一定是:黑表笔→c极→b极→e极→红表笔,电流流向正好与三极管符号中的箭头方向一致顺箭头,所以此时黑表笔所接的一定是集电极c,红表笔所接的一定是发射极e。
