梁中钢筋的接头位置应如何设置钢筋在混凝土梁中主要承受拉力，钢筋接头是钢筋受力时的薄弱环节，钢筋的接头应设置在构件受力较小处。
1、单跨梁板的下部纵向受力筋接头不宜设在跨中1/2范围内；2、连续梁板的纵向受力筋接头,上部负弯矩筋应设在跨中附近,下部主筋应设在支座处。
但对满堂基础底板,因其弯矩图和楼板方向相反,钢筋的接头位置也应相反,即上部钢筋应在支座处,下部钢筋则在跨中。
3、钢筋接头不宜设置在梁端、柱端的箍筋加密区范围内。
4、钢筋接头不应该集中，要尽量错开位置，让薄弱环节分散开来。
(1)焊接接头：钢筋焊接连接区段的长度为35d（d为纵向受力钢筋的较大直径），且不得小于500mm。
位于同一连接区段内的纵向受力钢筋的焊接接头面积百分率，对纵向受拉钢筋接头，不宜大于50%，纵向受压钢筋的接头面积百分率不受限制。
(2)机械连接接头：钢筋机械连接的连接区段长度按35d计算（d为被连接钢筋中的较大直径），同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率应符合下列规定：a、接头宜设置在结构构件受拉钢筋应力较小的部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅲ级接头的接头百分率不应大于25%；Ⅱ级接头的接头百分率不应大于50%；Ⅰ级接头的接头率可不受限制。
b、接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅰ级接头或Ⅱ级接头，且接头百分率可不受限制。
c、受拉钢筋应力较小的部位或纵向受压钢筋，接头百分率可不受限制。
对重要构件,施工单位应根据所供应钢筋的实际长度,在施工前先翻样出钢筋的接头布置图,才能确保接头位置符合上述要求。
梁纵向受力钢筋接头位置如何确定？同一接头中纵筋数量有何规定钢筋在混凝土构件中主要是承受拉力，钢筋接头是钢筋承受拉力时的薄弱环节，钢筋的接头应设置在构件受力较小处。
(1)单跨梁板的纵向受力筋接头不宜设在跨中1/2范围内;(2)连续梁板的纵向受力筋接头,上部负弯矩筋应设在跨中附近,下部主筋应设在支座处。
抗震配筋要求根据设防烈度、结构类型和房屋高度，抗震等级分为一、二、三、四级。
A 一般规定1．结构构件中的纵向受力钢筋宜选用HRB335、HRB400级钢筋。
按一、二级抗震等级设计时，框架结构中纵向受力钢筋的强度实测值应符合9-1-1-1的要求。
2．纵向受拉钢筋的抗震锚固长度l aE：对一、二级抗震等级为1.15l a对三级抗震等级为1.05l a，对四级抗震等级为l a。
3．采用搭接接头时，纵向受拉钢筋的抗震搭接长度L lE，应按下列公式计算：L lE＝ξl aE（9-5）式中ξ——纵向受拉钢筋搭接长度修正系数，见表9-15。
4．纵向受力钢筋连接接头的位置宜避开梁端、柱端箍筋加密区；当无法避开时，应采用满足等强度要求的高质量机械连接接头，且钢筋接头面积百分率不应超过50%。
5．箍筋的末端应做成135°弯钩，弯钩端头平直段长度不应小于箍筋直径的10倍；在纵向受力钢筋搭接长度范围内的箍筋，其直径不应小于搭接钢筋较大直径的0.25倍，其间距不应大于搭接钢筋较小直径的5倍，且不应大于l00mm。
B 框架梁1．框架梁梁端截面的底部和顶部纵向受力钢筋截面面积的比值，除按计算确定外，一般抗震等级不应小于0.5；二、三级抗震等级不应小于0.3。
2．梁端箍筋的加密区长度、箍筋最大间距和箍筋最小直径应按表9-17采用。
当梁端纵向受拉钢筋配筋率大于2%时，表中箍筋最小直径应增大2mm。
梁端箍筋加密区的构造要求表9-17注：d为纵向钢筋直径；h为梁的高度。
梁端纵向钢筋配筋率＞2%时，箍筋最小直径增加2mm。
3．沿梁全长顶面和底面至少应备配置两根通长的纵向钢筋。
对一、二级抗震等级，钢筋直径不应小于14mm，且分别不应少于梁两端顶面和底面纵向受力钢筋中较大截面面积的1/4；对三、四级抗震等级，钢筋直径不应小于12mm。
4．梁箍筋加密区长度内的箍筋间距；对一级抗震等级，不宜大于200mm和20倍箍筋直径的较大值；对二、三级抗震等级，不宜大于250mm和20倍箍筋直径的较大值；对四级抗震等级，不宜大于300mm。
基础梁、框架梁柱纵向受力钢筋的可连接区域——钢筋混凝土结构施工图助读系列之一唐才均（国家一级注册结构工程师）随着建设事业的不断发展，框架跨度愈做愈大，现有的钢筋定尺往往不能够满足需要，必须对钢筋进行连接，才能够适应构件的配筋需要。
我国现行《混凝土结构设计规范》（GB 50010-2002）第9章构造规定的第9.4节钢筋的连接第9.4.1条规定：钢筋的连接可分为两类：绑扎搭接；机械连接或焊接。
机械连接接头和焊接接头的类型及质量应符合国家现行有关标准的规定。
受力钢筋的接头宜设置在受力较小处。
在同一根钢筋上宜少设接头。
对于辛苦在工地第一线的人员，没有时间系统研读力学和混凝土结构的基本知识，所以，对于构件的那些部位是受力较小处，许多人并不知道，有的只知道一点点皮毛。
鉴于此，我们借助筑龙网语音聊天室这个建筑业的信息平台，就此专题进行一些讨论。
§1 梁纵向钢筋可连接区域1.1 连续基础梁和上部连续梁的受力和变形1.3 框架梁在竖向地震作用引起的水平力产生的内力的“受力大小区域”的划分牛顿定律F=ma，粗略地讲，地震地运动加速度a和结构物质量m的乘积是地震水平力，有结构物静力荷载的存在，才有地震力，地震力不独立存在，需要讲地震作用产生的内力图与静力荷载产生的内力图一起考量，进行叠加，对应截面的内力坐标相加，结果是，左支座静力负弯矩减少，右支座负弯矩增加。
退一步讲，即使地震作用能够独立存在，在避开了梁支座1.5h～2h之后，相对支座截面处处，内力也已经大大减少。
1.5 梁纵向钢筋连接区域1.6 小结1）基础梁下部纵向钢筋可以在跨中1/3区域的任意一个位置一次连接；2）基础梁上部纵向钢筋可以在距柱边L/4－箍筋加密区长度（≤1.5h/2h）的区域内连接；3）上部框架梁的下部纵向钢筋可以在距柱边L/4－箍筋加密区长度（≤1.5h/2h）的区域内连接；4）上部框架梁的上部纵向钢筋可以可以在跨中1/3区域的任意一个位置一次连接；§2 柱纵向钢筋可连接区域2.1 从网上一张图片开始讨论1）从这幅图中，可以看到下层柱约有800×800的截面，上层柱有600×600的截面。
建筑抗震设计规范GB50011-2010强制性条文1．0．2 抗震设防烈度为6度及以上地区的建筑，必须进行抗震设计。
1．0．4 抗震设防烈度必须按国家规定的权限审批、颁发的文件(图件)确定。
3．1．1 抗震设防的所有建筑应按现行国家标准《建筑工程抗震设防分类标准》GB 50223确定其抗震设防类别及其抗震设防标准。
3．3．1 选择建筑场地时，应根据工程需要和地震活动情况、工程地质和地震地质的有关资料，对抗震有利、一般、不利和危险地段做出综合评价。
对不利地段，应提出避开要求；当无法避开时应采取有效的措施。
对危险地段，严禁建造甲、乙类的建筑，不应建造丙类的建筑。
3．3．2 建筑场地为I类时，对甲、乙类的建筑应允许仍按本地区抗震设防烈度的要求采取抗震构造措施；对丙类的建筑应允许按本地区抗震设防烈度降低一度的要求采取抗震构造措施，但抗震设防烈度为6度时仍应按本地区抗震设防烈度的要求采取抗震构造措施。
3．4．1 建筑设计应根据抗震概念设计的要求明确建筑形体的规则性。
不规则的建筑应按规定采取加强措施；特别不规则的建筑应进行专门研究和论证，采取特别的加强措施；严重不规则的建筑不应采用。
注：形体指建筑平面形状和立面、竖向剖面的变化。
3．5．2 结构体系应符合下列各项要求：1 应具有明确的计算简图和合理的地震作用传递途径。
2 应避免因部分结构或构件破坏而导致整个结构丧失抗震能力或对重力荷载的承载能力。
3 应具备必要的抗震承载力，良好的变形能力和消耗地震能量的能力。
4 对可能出现的薄弱部位，应采取措施提高其抗震能力。
3．7．1 非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接，应进行抗震设计。
3．7．4 框架结构的围护墙和隔墙，应估计其设置对结构抗震的不利影响，避免不合理设置而导致主体结构的破坏。
3．9．1 抗震结构对材料和施工质量的特别要求，应在设计文件上注明。
3．9．2 结构材料性能指标，应符合下列最低要求：1 砌体结构材料应符合下列规定：1)普通砖和多孔砖的强度等级不应低于MU1O，其砌筑砂浆强度等级不应低于M5；2)混凝土小型空心砌块的强度等级不应低于MU7．5，其砌筑砂浆强度等级不应低于MU7．5。
梁的类别及其作用连梁是指两端与剪力墙相连且跨高比小于5的梁。
基础拉梁是指两端与承台或独立柱基相连的梁，与次梁相同之处在于基础拉梁也是没有抗震要求的、基础拉梁的箍筋也没有加密区和非加密区的要求。
框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。
次梁是指两端搭在框架梁上的梁。
基础梁简单说就是与基础上的梁。
基础梁一般用于框架结构、框架剪力墙结构，框架柱落于基础梁上或基础梁交叉点上，其主要作用是作为上部建筑的基础，将上部荷载传递到地基上，基础梁作为基础，起到承重和抗弯功能，一般基础梁的截面较大，截面高度一般建议取1/4~1/6跨距，这样基础梁的刚度很大，可以起到基础梁的效果，其配筋由计算确定。
基础梁断面一般作成梯形。
当布置的转换梁支撑上部的结构为剪力墙的时候，转换梁叫框支梁，支撑框支梁的就是框支柱。
暗梁的位置是他完全隐藏在板类构件或者混凝土墙类构件中，这是他被称为暗梁的原因。
暗梁的钢筋设置方式与单梁和框架梁类构件非常近似。
核心筒就是在建筑的中央部分，由电梯井道、楼梯、通风井、电缆井、公共卫生间、部分设备间围护形成中央核心筒，与外围框架形成一个外框内筒结构，以钢筋混凝土浇筑。
此种结构十分有利于结构受力，并具有极优的抗震性。
是国际上超高层建筑广泛采用的主流结构形式。
同时，这种结构的优越性还在于可争取尽量宽敞的使用空间，使各种辅助服务性空间向平面的中央集中，使主功能空间占据最佳的采光位置，并达到视线良好、内部交通便捷的效果。
钢筋类别及其区别图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。
是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。
架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。
上部梁板与基础梁板受力、变形和配筋等详细对比
常常听到业界一些朋友说“上部梁板与基础梁板是反的”，究竟有哪些项目是反的，是怎么反的，反了之后，配筋构造有哪些差别？本文就来讨论这个话题。
一、房屋建筑骨架的受力和变形
二、荷载和挠曲线比较
三、小结
混凝土受压。
混凝土受压
纵向钢筋连接区域梁顶钢筋在跨中1/3区段连接梁顶钢筋在墙柱植载处两侧各l0/4区段连
接
梁底钢筋在支座两侧各1.5h0区段连接梁底钢筋在跨中1/3区段连接
箍筋一~四级抗震框架梁，两端箍筋必须加密，
一级抗震框架梁加密区长度≥2h0且
≮500mm，二~四级抗震框架梁加密区长
度≥1.5h0且≮500mm.
基础梁不存在抗震意义上的箍筋加密区，当
具体设计标注两种或两种以上不同间距箍筋
时，须给出几种箍筋间距的分界点位置
非抗震框架梁和其他楼面梁不存在抗震意义
上的箍筋加密区，当具体设计标注两种箍筋
间距时，须给出两种间距的分界点位置。

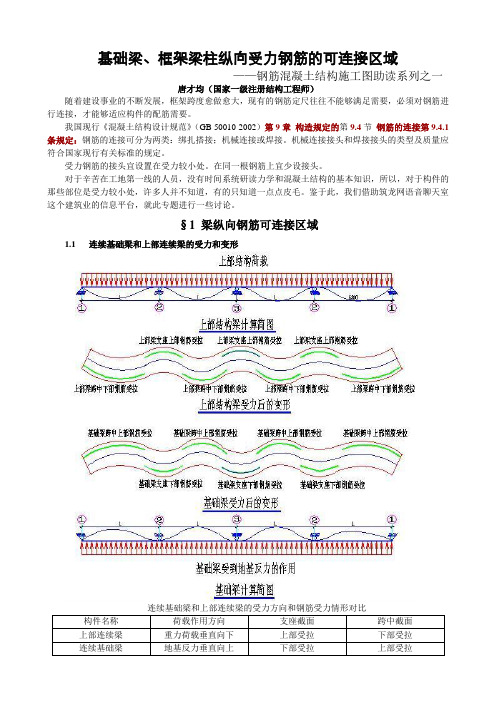

基础梁、框架梁、柱的纵向受力钢筋连接区域
——钢筋混凝土结构图施工助读系列之1 随着建设事业的不断发展，框架跨度愈做愈大，现有的钢筋定尺往往不能够满足需要，必须对钢筋进行连接，才能够适应构件的配筋需要。
我国现行《混凝土结构设计规范》（GB 50010-2002）第9章构造规定的第9.4节钢筋的连接第9.4.1条规定：
钢筋的连接可分为两类：绑扎搭接；机械连接或焊接。
机械连接接头和焊接接头的类型及质量应符合国家现行有关标准的规定。
受力钢筋的接头宜设置在受力较小处。
在同一根钢筋上宜少设接头。
对于辛苦在工地第一线的人员，没有时间系统研读力学和混凝土结构的基本知识，所以，对于构件的那些部位是受力较小处，许多人并不知道，有的只知道一点点皮毛。
鉴于此，我们借助筑龙网语音聊天室这个建筑业的信息平台，就此专题进行一些讨论。
§1 梁纵向钢筋可连接区域
1.1、连续基础梁和上部连续梁的受力和变形
连续基础梁和上部连续梁的受力方向和钢筋受力情形对比
构件名称荷载作用方向支座截面跨中截面
上部连续梁重力荷载垂直向下上部受拉下部受拉
连续基础梁地基反力垂直向上下部受拉上部受拉
1.2 框架梁在静力荷载作用下受力大小区域划分
1.3 框架梁在地震作用影响下的水平推力产生的内力图的大小区域划分
1.4基础梁在地基反力作用下的受力区域大小划分1.5 梁纵向钢筋连接区域
1.6 小结
1）基础梁下部纵向钢筋可以在跨中1/3区域的任意一个位置一次连接；
2）基础梁上部纵向钢筋可以在距柱边L/4－箍筋加密区长度（≤1.5h/2h）的区域内连接；
3）上部框架梁的下部纵向钢筋可以在距柱边L/4－箍筋加密区长度（≤1.5h/2h）的区域内连接；
4）上部框架梁的上部纵向钢筋可以可以在跨中1/3区域的任意一个位置一次连接；
§2 柱纵向钢筋可连接区域
2.1从网友的一张图片开始
1）从这幅图中，可以
看到下层柱约有800×800
的截面，上层柱有600×600
的截面。
下层柱每边5根共
16根；上层柱每边4根共
12根筋。
这个处理方案存在两
个问题，一个是1/2纵向钢
筋需自上层顶面向下1.5laE
直锚，另外1/2需继续向下
35d且≮500mm。
2）还有一个网友的做法
柱在二层梁板以上变截
面，柱纵筋由底层的２４根
二级直径32的钢筋突变为
12根二级直径为25的钢
筋．施工方技术人员将所有
柱纵筋在一层梁顶处往上
约200mm处断开，再插筋。
我根据他描述的意思画
了一个图，把我的个人体会
也画了个图。
该网友描述的做法，同样有上面那张照片的做法所存在的2个问题。
从原方案24d32能够高出一层梁顶面（二层结构标高）200mm左右，就可以体会到二层柱截面尺寸与一层柱截面相同。
我们的建议就是把图集36页的做法予以具体化，但是我们不能赞成那种不顾连接受力均衡对称的机械地地将接头位置错开50%的简单做法，要求柱纵向钢筋连接点要均衡对称，就像我给出的图那样；而不是简单地隔一错开，这是对构造做法的感悟和引伸理解。
我的连接方案与原方案相比，节省了28kg钢筋，但是多出12个电渣压力焊的接头，经济上能够持平，质量上要好于原方案，在保护层厚度的掌控上，肯定比原方案好，施工也简便得多，可以加快施工进度。
施工对安全也是利好，因为事前插筋是在钢筋骨架层面上运动，事后焊接是在混凝土板面上运作。
所以说，
对安全生产也是利好多多。
我的观点，分二次连接，是50%左右，不是绝对的1/2，要考虑受力对称。
是每边的1/2。
2.2 几种不同情形的柱筋连接
2.3）每边的1/2，不是总量的1/2，必须考虑均衡对称，不可简单地、机械地各异拉一
2.4 柱筋连接小结
1）上柱比下柱根数多出的钢筋，应当自上层柱跟起向下插入1.5laE;
2) 上柱比下柱直径粗的钢筋，应当自下层柱上部开始连接；
3）上柱比下柱根数少的钢筋，可以自上层柱跟起向上连接；
4）上柱比下柱根数多、直径粗的钢筋，多出的应当自上层柱跟起向下插入1.5laE; 变粗应当自下层柱上部开始向上连接。
3 在同一根钢筋上宜少设接头。
3个接头比4个接头少；2个接头比3个接头少；1个接头比2个接头少；在同一根钢筋上宜少设接头。
有网友接触到24m的柱，只有6m定尺的钢筋，柱子是一定要打的。
钢筋两端还得设置弯头，还需要考虑非“同一截面”的接头位置错开，至少必需要5段钢筋，最少需要设置4个接头，4个能解决，就不设5个，这就叫做“少设接头”。
