产品结构设计-模具基础

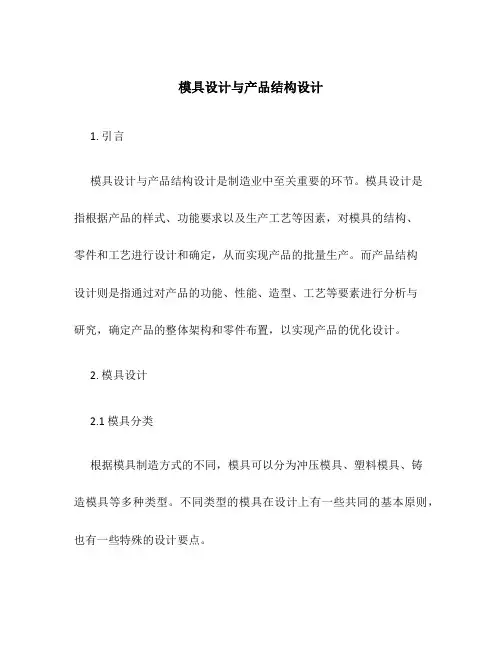

模具设计与产品结构设计1. 引言模具设计与产品结构设计是制造业中至关重要的环节。

模具设计是指根据产品的样式、功能要求以及生产工艺等因素，对模具的结构、零件和工艺进行设计和确定，从而实现产品的批量生产。

而产品结构设计则是指通过对产品的功能、性能、造型、工艺等要素进行分析与研究，确定产品的整体架构和零件布置，以实现产品的优化设计。

2. 模具设计2.1 模具分类根据模具制造方式的不同，模具可以分为冲压模具、塑料模具、铸造模具等多种类型。

不同类型的模具在设计上有一些共同的基本原则，也有一些特殊的设计要点。

2.2 模具设计原则在模具设计过程中，需要考虑以下几个原则： - 可制造性原则：即模具设计应考虑到制造工艺的要求，使模具易于加工、装配和调试，并能满足产品的质量要求。

- 经济性原则：模具的设计应尽量节约材料、缩短加工周期、降低制造成本，并尽可能减少设计调整和维修的次数。

- 可靠性原则：模具要具有足够的刚度和强度，以确保在生产过程中不会产生变形、断裂等问题，从而提高生产效率。

- 实用性原则：模具的设计应方便操作和维护，易于更换零件，并在生产过程中提供合理的保护和安全措施。

2.3 模具设计流程模具设计一般包括以下几个步骤： 1. 产品分析：对产品的功能、结构和材料等进行分析，确定模具的设计要求。

2. 模具结构设计：根据产品的结构和零件布置要求，设计模具的整体结构，确定零件的类型和数量。

3. 零件设计：根据模具的要求，设计模具的各个零部件，包括模头、模腔、模座、导柱等。

4. 零件加工与装配：进行模具零件的加工、热处理和装配工作，保证模具的精度和质量。

5. 调试与试产：对完成的模具进行调试和试产，检查模具的工作状态和产品质量。

6.优化设计：根据试产结果，对模具进行优化设计，进一步改进模具的性能和工作效率。

3. 产品结构设计3.1 产品结构设计原则在产品结构设计过程中，需要考虑以下几个原则： - 功能性原则：产品的结构设计应满足产品的功能要求，保证产品能够正常运行并实现预期的功能效果。

模具的基本结构组成一、引言模具是制造工业产品的重要工具，它能够将原材料加工成所需形状和尺寸的零件。

模具的基本结构组成是模具设计与制造的基础，本文将从以下几个方面介绍模具的基本结构组成。

二、模具的基本组成1. 上模板：上模板是模具的上部分，也是模具的主体部分，它承受着模具的大部分工作压力。

上模板通常由钢材制成，具有足够的强度和硬度来抵抗模具在工作过程中的应力和磨损。

2. 下模板：下模板是模具的下部分，它通常与上模板配合使用，用于支撑和定位工件。

下模板也由钢材制成，其硬度和强度要求较上模板低一些，但仍需具备足够的刚性和耐磨性。

3. 滑块：滑块是模具的一个重要组成部分，用于实现模具的开合动作。

滑块通常由滑块板和导柱组成，通过导柱的引导，滑块能够在模具的开合过程中平稳移动。

滑块的设计和制造直接影响模具的工作效率和精度。

4. 塑料模具芯：塑料模具芯是模具中的一个重要部件，它用于成型工件的内部形状。

模具芯通常由钢材或铝材制成，具有良好的刚性和导热性能，能够有效地支撑和冷却工件。

5. 模具座：模具座是模具的支撑部分，它提供了模具的安装位置和固定方式。

模具座通常由铸铁或钢材制成，具有足够的强度和稳定性，能够确保模具在工作过程中的稳定性和精度。

6. 导向机构：导向机构是模具中的一个重要组成部分，它用于确保模具在工作过程中的准确位置和运动轨迹。

导向机构通常由导向销、导向套和导向板等部件组成，通过它们的配合运动，能够实现模具的精确定位和稳定运动。

7. 顶针：顶针是模具中的一个常用部件，它用于实现模具的顶出动作。

顶针通常由钢材制成，具有良好的弹性和耐磨性，能够承受较大的顶出力，并保持工作精度。

8. 弹簧：弹簧是模具中的一个重要辅助部件，它用于实现模具的复位和顶出动作。

弹簧通常由弹簧钢制成，具有一定的弹性和耐久性，能够确保模具在工作过程中的正常运动和复位。

9. 冷却系统：冷却系统是模具中的一个重要组成部分，它用于控制模具的温度和工作环境。

模具的基本結構1、雙板模（2板模）A．典型操作條件1）塑料型腔壓力從1000至12000ps（典型值為5000ps）（1）注嘴衬套——有锥度的插入注塑模中，让塑料从注喙流入分浇道。

（2）定位环——常用来精确校准模具在机器模板上的正确位置。

（3）阴模板——包含模具型腔的半付模具。

（4）阳模板——另半付模具，模芯常装在可移动的模具上使注塑件容易脱模。

（5）推杆（顶销）——使注塑件和浇道脱出模具的移动杆。

（6）浇道拉料杆——设计成当模具开模时从注嘴衬套中拉出塑料注道残料。

（7）支承板——使模具提高抗挠度的支承板后面。

（8）支承柱——放在抗挠度的支承板后面。

（9）推杆回定板——固定推杆和拉料杆的头部。

（10）导柱——用作精确位上下两片模上彼此相关的位置。

（11）夹模板（装模板）——夹持或用螺栓固定于机器模板上的底板。

（12）冷却通道——在支承板或阴模板和阳模板中，常被用来分散注塑件的热量。

（13）加热元件——对热固性塑料模具，热固元件用来帮助塑料固化。

注塑模具基础1．二板模与三板模的区别是什么？请画出二种类模具简图，并描述三板模的开合模顺序？✧二板模与三板模的区别是：三板模在定模部分多一次取出流道与产品分离。

三板模一般采用点浇口二板模浇口可根据产品及要求灵活选用。

✧二板模结构（2plate mold）✧前模压板（top damp plate）✧母模板（A plate）✧活动板（或推板strpper plate, 在推板顶出时选用）；✧公模板（B plate）✧承板（supplrt plate）✧间隔板（spaoer block）✧顶针固定板（ejector retainer plate）✧顶针板（ejector plate）✧公模固定板（bottom damp plate）在AMP模具有Ejectorhousing,实际上是为了防止产品异物掉落顶出机构，而用封闭的间隔板✧三板模结构（3 plate mold）在二板模的前模板与母模板中加一块水口脱料板（runner strpper plate）;模具一般有四支导柱（guide pin）和四支拉杆（support pin）;另外也有只用四支长导柱，导柱兼拉杆用。

模具基本知識了解及模具報價基本概念：一、序言据统计，日常生活中一个普通人身上物品直接、间接的与约2千套模具有关！模具行业发达的程度可以说已成一个国家工业现代化的重要标志之一。

国内很多大型企业的模具部门在整个公司中的地位都及其重要，像深圳的比亚迪最初就是由一个小模房发展起来的，而奇瑞汽车的模具制造技术在国际上也是一流的。

随着珠三角经济的持续发展，越来越多的国际性大公司看中这里成熟的模具制造技术及具有丰富从业经验的技术人才，都纷纷把其塑胶、模具部门转来，或把模具发来制造。

珠三角的模具出口数量逐年递增，已成为中国乃至国际最重要的模具生产、加工基地。

特别是家用电器及汽车业的发展速度更快。

说到珠三角模具制造业，就不得提香港、台湾。

上世纪八、九十年代珠三角的经济刚刚起飞，其模具技术几乎空白，而随着香港、台湾的企业把工厂转移到内地，其先进的模具制造技术也带了过来。

当时，一名熟练的模具制造师傅月薪可达上万RMB。

其中，最重要的技术是CAD/CAM，即模具设计电脑化技术和模具加工电脑化技术（CNC，电脑锣技术）两项技术。

现在珠三角的深圳、东莞两地的模具设计及制造技术都达到了较高的水平，在每年举办此类的展览中都有很多的领先国际的新技术、新设备涌现。

这方面的人才亦成为抢手货，甚至长三角、江浙一带的企业也加入这场人才大战中，在各类招聘会中抢夺人才为使更多有志加入此行业的青年朋友、初学者得到相关的基础知识，本人总结了自己这几年从业的经验及平时收集的资料整理成文，供大家参考。

全文分为序言、什么是塑胶模具、必备的知识、塑胶模具结构及分类、常用塑胶原料的特性、塑胶模具的加工方法及工艺、塑胶模具设计要点等几大部分。

限于本人的水平，书中难免有错漏，欢迎各位朋友、同业者批评指正，不胜感激。

本文的部分资料由我的朋友张可良先生提供，在此深表感谢此资料属免费提供，版权所有，任何个人、团体、组织、网站、公司等未经许可不得将其用于商业用途二、什么是塑胶模具人们为满足生产及生活的需要，按一定的要求而制造的生产工具。

模具结构基础知识11. 引言模具是制造工业产品所必需的重要装备之一，广泛应用于汽车、电子、家电、塑料制品等行业。

模具的结构是保证制品质量和生产效率的关键因素之一。

本文将介绍模具结构的基础知识，包括模具的组成部分、常用材料、结构类型等内容。

2. 模具的组成部分一个完整的模具通常由以下几个部分组成：2.1 上模上模是模具的上半部分，用于成型产品的顶部或外形。

上模通常包括顶板、上模座、导柱等组件。

2.2 下模下模是模具的下半部分，用于成型产品的底部或内形。

下模通常包括下模座、下模板、导柱等组件。

2.3 滑块模滑块模也称为副模或侧模，用于成型产品的侧面或突起部分。

滑块模通常包括滑块、导柱套和定位销等组件。

2.4 斜顶模斜顶模用于成型带有斜侧面的产品。

斜顶模通常包括斜顶、导柱套、斜顶片等组件。

2.5 拉伸模拉伸模用于成型带有拉伸形状的产品。

拉伸模通常包括拉伸块、导柱、拉伸销等组件。

模具材料的选择直接影响到模具的使用寿命和成品质量。

常用的模具材料包括：3.1 铝合金铝合金具有良好的热传导性能和机械性能，适用于制作小型模具和大批量生产的模具。

3.2 铜合金铜合金因其良好的导热性和耐磨性被广泛应用于模具制造，尤其适用于高速冲压模具和大体积模具。

3.3 铁合金铁合金包括低碳钢、合金钢、工具钢等。

它们具有高硬度、高强度和耐磨性，适用于制作高精度模具和耐用性要求较高的模具。

塑料模具材料包括PVC、PE、PP等。

它们具有良好的耐腐蚀性和可塑性，适用于制作塑料制品模具。

4. 模具结构类型模具结构的选择取决于产品的形状、尺寸和材料等因素。

常见的模具结构类型包括：4.1 单模结构单模结构是最简单的模具结构，适用于产品形状简单、工艺要求低的情况。

4.2 组合模结构组合模结构由多个模块组合而成，适用于产品形状复杂、工艺要求高的情况。

4.3 多腔模结构多腔模结构是指在一个模具中设置多个腔室，可以同时成型多个产品。

多腔模结构适用于批量生产相同产品的情况。

模具的基本结构组成模具是一种用于制造产品的工具或装置。

它是通过对原料进行加工和形状塑造，使其达到所需尺寸和形状的工具。

模具的基本结构由以下几个部分组成：上模板、下模板、侧模板、模腔、导柱、导套、顶针、顶针座、顶板、底板、模具座、各类导向部件以及零件的定位和固定装置。

上模板是模具的上部分，通常固定在模架上。

下模板是模具的下部分，通常固定在模架上。

上模板和下模板之间的间隙就是模腔，模腔的形状和尺寸决定了最终产品的形状和尺寸。

侧模板用于固定和定位模具的各个部件。

导柱和导套用于固定上模板和下模板的位置，确保模具在使用过程中的稳定性和精度。

顶针和顶针座用于控制产品的内部结构和形状，通常通过顶板来实现。

底板用于支撑模具的各个部件，使其保持平衡和稳定。

模具座用于固定模具在机床上的位置，以便进行加工和制造。

模具的基本结构是为了满足不同产品的加工和制造需求而设计的。

根据产品的形状和尺寸，模具的结构可以有所不同。

在模具设计中，需要考虑产品的形状和尺寸、材料的选择、工艺的要求以及模具的使用寿命等因素。

模具的结构应该具有足够的强度和刚度，以便在加工和制造过程中保持稳定和精度。

同时，模具的结构还应该具有良好的可靠性和易于维护性，以便在使用过程中进行维修和保养。

模具的基本结构是模具设计和制造的基础，它直接影响着产品的质量和生产效率。

一个合理和优良的模具结构可以提高产品的加工精度和一致性，减少生产成本和周期。

因此，在模具设计和制造过程中，应该充分考虑模具的基本结构，合理选择和布置各个部件，以实现最佳的加工效果和经济效益。

模具的基本结构由上模板、下模板、侧模板、模腔、导柱、导套、顶针、顶针座、顶板、底板、模具座、各类导向部件以及零件的定位和固定装置组成。

这些部件共同协作，完成对原料的加工和形状塑造，使其达到所需尺寸和形状的工具。

模具的基本结构是模具设计和制造的基础，直接影响着产品的质量和生产效率。

因此，在模具设计和制造过程中，应该充分考虑模具的基本结构，以实现最佳的加工效果和经济效益。

模具结构基础知识一、模具的定义和分类模具是制造工业产品的重要工具之一，它是用于生产各种零部件、产品的工具，包括压铸模、注塑模、冲压模等。

根据使用方式和结构形式不同，可以将模具分为以下几类：1. 压铸模：用于压铸金属制品，如汽车发动机缸体、底盘等。

2. 注塑模：用于注塑塑料制品，如电视机壳体、电子设备外壳等。

3. 冲压模：用于冲压金属制品，如汽车车身件、家电外壳等。

4. 焊接夹具：用于焊接零部件或组装产品时固定位置和保持稳定。

二、模具结构基本组成部分一个完整的模具由以下几个基本组成部分组成：1. 模架：支撑整个模具的主要骨架，通常由上下两个半壳体组成，上半壳体称为上模板，下半壳体称为下模板。

2. 模腔：用于成形产品的空间，在上下两个半壳体中间形成。

根据不同的产品形状和尺寸需求，可以设计出不同形状和尺寸的模腔。

3. 模仁：用于成形产品的核心部分，通常安装在上模板上，与模腔配合使用。

4. 引导柱和导套：引导柱是固定在上下两个半壳体中间，用于保持模具的位置和稳定性；导套则是安装在引导柱上，用于保持引导柱与半壳体之间的间隙，以便半壳体之间的移动。

5. 凸模和凹模：凸模是安装在下模板上的零件，用于成形产品表面；凹模则是安装在上模板上的零件，用于成形产品内部和底部。

6. 夹具和顶针：夹具是用于固定原材料或成品，保持其位置稳定；顶针则是用于将成品从模腔中顶出来。

三、常见的模具结构类型1. 平面式结构：适合制造平面形状、简单结构的产品。

由一个平面型下模板和一个平面型上模板组成。

2. 拉伸式结构：适合制造长条状、管状等拉伸型产品。

由一个拉伸型下模板和一个拉伸型上模板组成。

3. 斜侧式结构：适合制造斜侧形状、倾斜角度较大的产品。

由一个斜侧型下模板和一个斜侧型上模板组成。

4. 旋转式结构：适合制造圆柱形、球形等旋转型产品。

由一个圆柱型下模板和一个圆柱型上模板组成。

四、常见的模具材料1. 铝合金：轻质、导热性能好，适用于制造小批量生产的零件或产品。

华为研发部产品结构设计及模具开发流程一、需求分析与定义：在产品研发前期，研发部需与市场部门进行充分的沟通和交流，了解市场需求和用户的要求，进行需求分析和定义，明确产品的功能、性能、外观等方面的要求。

二、概念设计：在需求定义的基础上，进行产品的概念设计。

这一阶段主要考虑产品的整体结构和外观设计，通过草图、3D模型等形式进行概念表达，以确定产品的整体框架和核心功能。

三、详细设计：在概念设计确定后，进行产品的详细设计。

这一阶段需要对产品的各个细节和部件进行设计，包括产品的结构布局、尺寸、材料选择等方面的确定。

同时，还需要进行工程分析，确保产品的结构设计满足强度、可靠性等方面的要求。

四、模具设计：在产品结构设计完成后，需要进行模具设计。

模具设计主要包括模具的结构设计和零件加工工艺的设计。

在设计模具时，需要根据产品的结构特点和加工工艺需求，确定模具的类型、形状、尺寸等参数，并进行详细的工艺规划和工艺分析。

五、模具制造：在模具设计完成后，进行模具的制造。

模具制造包括材料采购、加工、装配等环节。

制造过程中需要保证模具的精度、质量和交货周期等要求。

六、样品制作：模具制造完成后，根据模具进行产品样品的制作。

样品制作需要根据产品设计图纸和工艺要求，进行原材料的选择、加工、组装等工序，制作出符合产品要求的样品。

七、测试与验证：在样品制作完成后，进行产品的测试与验证。

测试和验证需要对产品的功能、性能、可靠性等方面进行评估和测试，确保产品符合设计要求和用户要求。

八、优化与改进：在测试和验证过程中，根据测试结果和用户反馈，对产品进行优化和改进。

优化和改进的目标是提高产品的性能、稳定性和用户体验等方面的指标。

以上就是华为研发部产品结构设计及模具开发流程的主要步骤。

通过这一流程，可以确保产品在设计和制造过程中能够满足用户的需求，并达到高质量和高可靠性的要求。

同时，也可以加快产品的开发周期，提高公司的竞争力。

模具结构基础知识引言模具结构是塑料加工中非常重要的一环，它直接关系到产品质量和生产效率。

在进行模具设计和加工时，必须了解模具结构的基础知识，才能够更好地完成工作。

本文将介绍模具结构的基本概念、组成部分以及常见的结构类型。

1. 模具结构的基本概念模具结构是指模具的构造和组成方式。

它由模具的上模、下模、模块、导柱、导套、机构等组成。

模具结构的合理性对产品的制造质量、成型周期和模具的使用寿命都有着重要影响。

2. 模具结构的组成部分2.1 上模上模是模具的上部分，通常用于接触塑料材料。

它的结构需要考虑产品的外观、尺寸等要求，同时还要考虑产品的排气和灌注等工艺需求。

2.2 下模下模是模具的下部分，与上模相对应，用于支撑和定位上模。

下模的结构需要满足产品的外观和尺寸要求，同时还需要考虑产品的脱模和定位需求。

2.3 模块模块是模具中的一个重要组成部分，它可以包含多个拆卸的模具零件，用于加工复杂形状的产品。

模块的结构可以根据产品的要求进行调整和更换。

2.4 导柱和导套导柱和导套用于限制模具的相对运动，保证模具的定位精度。

导柱是固定在模具底板上的柱状零件，导套则是固定在模具顶板上的套筒状零件。

2.5 机构机构是模具结构中的重要组成部分，它可以根据产品的要求实现模具的开合、顶出、脱模等运动。

机构的结构复杂多样，可以根据具体的加工需求进行设计。

3. 常见的模具结构类型3.1 简单模具结构简单模具结构主要包括上模、下模和导柱导套。

它适用于加工简单形状的产品，具有结构简单、制造成本低的优点。

3.2 多模位模具结构多模位模具结构是指模具中包含多个模位，可以同时加工多个产品。

这种结构可以提高生产效率，适用于大批量生产的情况。

3.3 滑动模具结构滑动模具结构允许模具的一部分在开模时滑动，以便实现复杂产品的成型。

滑动模具结构适用于复杂曲面和倒角等形状的产品加工。

3.4 双色模具结构双色模具结构允许在一次成型中加工两种不同颜色的产品，通常采用旋转结构或移模结构来实现。
