下载文档原格式

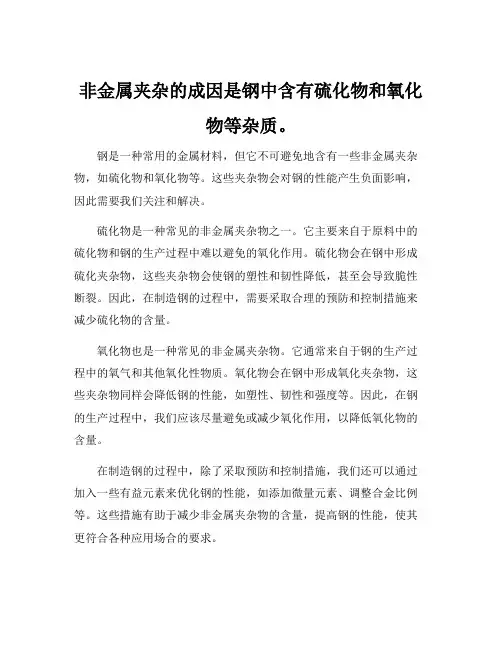

非金属夹杂的成因是钢中含有硫化物和氧化
物等杂质。
钢是一种常用的金属材料，但它不可避免地含有一些非金属夹杂物，如硫化物和氧化物等。
这些夹杂物会对钢的性能产生负面影响，因此需要我们关注和解决。
硫化物是一种常见的非金属夹杂物之一。
它主要来自于原料中的硫化物和钢的生产过程中难以避免的氧化作用。
硫化物会在钢中形成硫化夹杂物，这些夹杂物会使钢的塑性和韧性降低，甚至会导致脆性断裂。
因此，在制造钢的过程中，需要采取合理的预防和控制措施来减少硫化物的含量。
氧化物也是一种常见的非金属夹杂物。
它通常来自于钢的生产过程中的氧气和其他氧化性物质。
氧化物会在钢中形成氧化夹杂物，这些夹杂物同样会降低钢的性能，如塑性、韧性和强度等。
因此，在钢的生产过程中，我们应该尽量避免或减少氧化作用，以降低氧化物的含量。
在制造钢的过程中，除了采取预防和控制措施，我们还可以通过加入一些有益元素来优化钢的性能，如添加微量元素、调整合金比例等。
这些措施有助于减少非金属夹杂物的含量，提高钢的性能，使其更符合各种应用场合的要求。
总之，非金属夹杂物是钢制品中不可避免的存在。
我们应该通过
采取合理的措施，来预防和控制夹杂物的产生，优化钢的组织和性能，使其能更好地服务于各种工业应用。

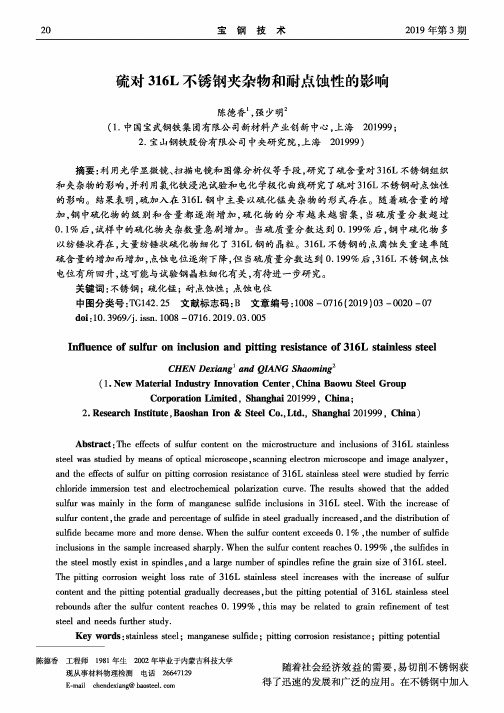

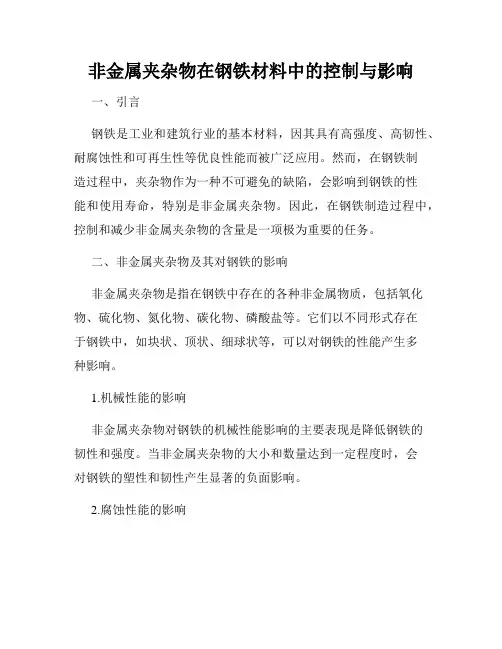

非金属夹杂物在钢铁材料中的控制与影响一、引言钢铁是工业和建筑行业的基本材料，因其具有高强度、高韧性、耐腐蚀性和可再生性等优良性能而被广泛应用。
然而，在钢铁制造过程中，夹杂物作为一种不可避免的缺陷，会影响到钢铁的性能和使用寿命，特别是非金属夹杂物。
因此，在钢铁制造过程中，控制和减少非金属夹杂物的含量是一项极为重要的任务。
二、非金属夹杂物及其对钢铁的影响非金属夹杂物是指在钢铁中存在的各种非金属物质，包括氧化物、硫化物、氮化物、碳化物、磷酸盐等。
它们以不同形式存在于钢铁中，如块状、顶状、细球状等，可以对钢铁的性能产生多种影响。
1.机械性能的影响非金属夹杂物对钢铁的机械性能影响的主要表现是降低钢铁的韧性和强度。
当非金属夹杂物的大小和数量达到一定程度时，会对钢铁的塑性和韧性产生显著的负面影响。
2.腐蚀性能的影响非金属夹杂物也会降低钢铁的耐蚀性。
夹杂物与钢铁材料的组成不相同，容易引起钢铁中的局部电位偏移，形成小电池，进而引起钢铁表面的腐蚀和锈蚀。
3.物理性能的影响非金属夹杂物还会对钢铁的物理性能产生影响。
如氧化物夹杂物会降低钢铁的热传导性能和热稳定性能；硫化物夹杂物会导致钢铁的硬化和裂纹等。
三、非金属夹杂物的来源非金属夹杂物主要来源于以下几个方面：1.原材料钢铁制造的原材料中可能会含有各种非金属夹杂物，如氧化物、硫化物、氮化物、碳化物等。
2.生产工艺生产工艺中的加热、冷却、搅拌等过程中容易产生氧化物、硫化物、氮化物等夹杂物。
3.包覆材料包覆材料中的灰尘、毛发、砂石等也可能成为非金属夹杂物的来源。
四、非金属夹杂物的控制钢铁制造中，控制和减少非金属夹杂物的含量是一项极为重要的任务。
下面介绍几种常用的非金属夹杂物控制方法：1.优化原材料正确选择和处理原材料能够有效地控制夹杂物的含量。
如选用低氧含量的铁粉、石墨、硅铁等原材料，可降低氧化物含量。
2.改进制造工艺改进制造工艺是控制夹杂物的重要措施之一。
如优化加热和冷却过程，可减少氧化物、氮化物即其他夹杂物的产生。

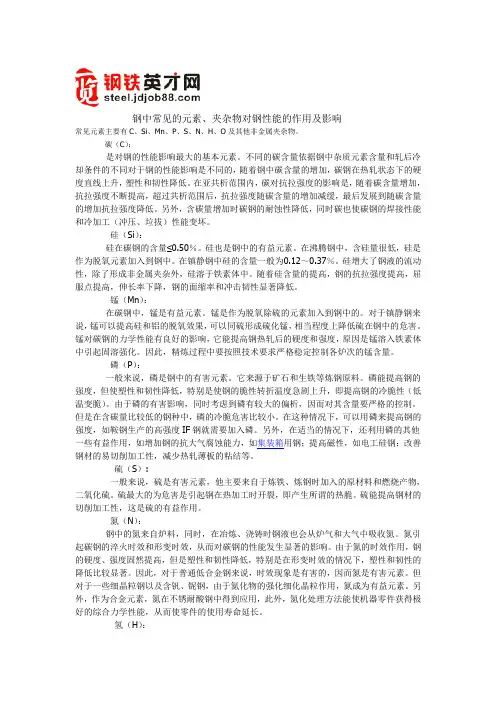

夹杂物对钢性能的影响1．概要1.1钢中非金属夹杂物的来源钢铁冶炼是一个非常复杂的物理化学过程。
随着冶炼技术的不断进步，钢的品质得到不断提升。
但是，不管采用何种先进的冶炼技术，钢中总还是不可避免地存在或多或少的非金属夹杂物，其来源大致为以下几方面：①脱氧、脱硫产物，特别是一些比重大的产物没有来得及排除。
②随着钢液温度的降低，s、o、n等杂质元素的溶解度下降，于是这些不溶解的杂质元素就呈非金属化合物在钢中沉淀。
③带入钢液中的炉渣或耐火材料。
④钢铁被大气氧化所形成的氧化物。
通常，前两种类型的包裹体称为内源性包裹体，后两种类型的包裹体称为外来包裹体。
内源性夹杂物的类型和成分取决于冶炼脱氧过程和钢的成分，尤其是与s、O和N有强亲和力的元素的含量，如铝、硼、锰、稀土、钙等。
与s、O和N亲和力较弱的元素，如Ni和Co，即使其含量变化很大，也不会对夹杂物产生明显影响。
外来夹杂物是意外形成的，通常具有大颗粒和多边形形状。
它们是分布不规则的复杂化合物。
钢中的含量通常只占总夹杂物的一小部分，而且通常很难确定。
1.2夹杂物对钢性能的影响钢中存在非金属夹杂物通常被认为是有害的。
它主要表现为对钢的强度、延展性、韧性和疲劳的影响。
因此，在冶炼过程中应采取各种技术措施，尽可能降低夹杂物的含量，科学调整夹杂物的类型、分布和形态，使其对钢材性能的影响降至最低。

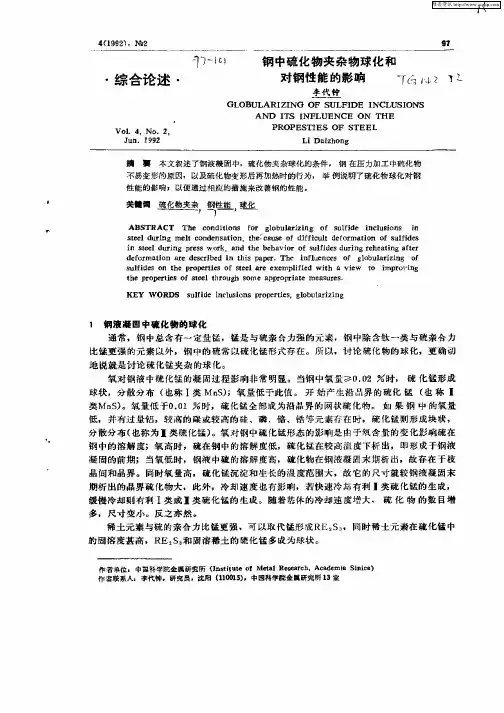

① 夹杂物类型的影响铝镇静钢在连铸时，高熔点的al2o3夹杂物易粘在中间包的水口上面影响浇铸，可通过改变脱氧工艺使钢液中固态的al2o3夹杂物变为液态的铝酸钙，就可以避免夹杂物在水口上面的粘结。
②夹杂物颗粒大小及分布的影响大而集中的夹杂物对钢的性能有害，而分散而细小的夹杂物不仅可以消除这种危害，有时还可以改善钢的性能。
例如，在室温下，Al2O3颗粒超过1μM，钢的屈服强度和抗拉强度降低，但当夹杂物颗粒小于0.3μM时，屈服强度和抗拉强度将增加。
钢液中有同等量的氧、硫含量时，对小型铸件，由于冷却速度快，夹杂物的颗粒小，分布均匀，对铸件的性能几乎不产生影响。
夹杂物及其对钢性能的影响（1）夹杂物的分类钢在加工变形中，各类夹杂物变形性不同，按其变形能力分为三类：1.脆性夹杂物一般指那些不具有塑性变形能力的简单氧化物（Al2O3、Cr2O3、ZrO2等）、双氧化物（如FeO·Al2O3、MgO·Al2O3、CaO·6 Al2O3）、碳化物（TiC）、氮化物(TiN、Ti(CN)AlN、VN等)和不变形的球状或点状夹杂物（如球状铝酸钙和含SiO2较高的硅酸盐等）。
钢中铝硅钙夹杂物具有较高的熔点和硬度，当压力加工变形量增大时，铝硅钙被压碎并沿着加工方向而呈串链状分布，严重破坏了钢基体均匀的连续性。
2.塑性夹杂物这类夹杂物在钢经受加工变形时具有良好的塑性，沿着钢的流变方向延伸成条带状，属于这类的夹杂物含SiO2量较低的铁锰硅酸盐、硫化锰（MnS）、（Fe, Mn）S等。
夹杂物与钢基体之间的交界面处结合很好，产生裂纹的倾向性较小。
3.半塑性变形的夹杂物一般指各种复合的铝硅酸盐夹杂物，复合夹杂物中的基体，在热加工变形过程中产生塑性变形，但分布在基体中的夹杂物（如CaO·Al2O3、尖晶石型的双氧化物等）不变形，基体夹杂物随着钢基体的变形而延伸，而脆性夹杂物不变形，仍保持原来的几何形状，因此将阻碍邻近的塑性夹杂物自由延伸，而远离脆性夹杂物的部分沿着钢基体的变形方向自由延伸。
（2）夹杂物对钢性能的影响大量试验事实说明夹杂物对钢的强度影响较小，对钢的韧性危害较大，其危害程度又随钢的强度的增高而增加。
4.夹杂物变形性对钢性能的影响钢中非金属夹杂物的变形行为与钢基休之间的关系，可用夹杂物与钢基体之间的相对变形量来表示，即夹杂物的变形率v，夹杂物的变形率可在v=0~1这个范围受化，若变形率低，钢经加工变形后.由于钢产生塑性变形，而夹杂物基本不变形，便在夹杂物和钢基体的交界处产生应力集中，导致在钢与夹杂物的交界处产生微裂纹，这些微裂纹便成为零件在使用过程中引起疲劳破坏的隐患。

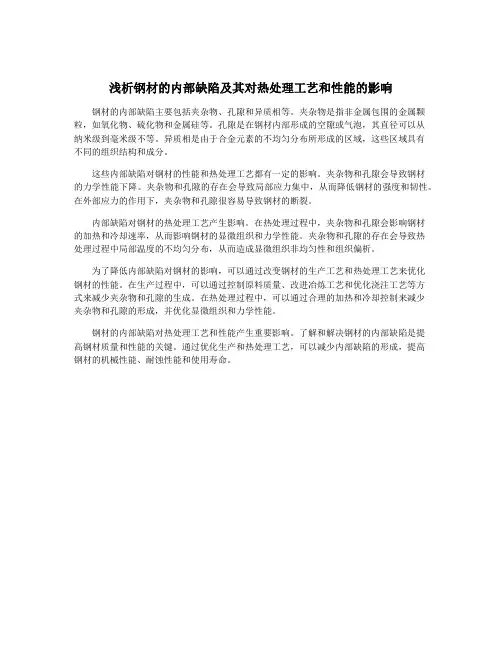

浅析钢材的内部缺陷及其对热处理工艺和性能的影响
钢材的内部缺陷主要包括夹杂物、孔隙和异质相等。
夹杂物是指非金属包围的金属颗粒，如氧化物、硫化物和金属硅等。
孔隙是在钢材内部形成的空隙或气泡，其直径可以从
纳米级到毫米级不等。
异质相是由于合金元素的不均匀分布所形成的区域，这些区域具有
不同的组织结构和成分。
这些内部缺陷对钢材的性能和热处理工艺都有一定的影响。
夹杂物和孔隙会导致钢材
的力学性能下降。
夹杂物和孔隙的存在会导致局部应力集中，从而降低钢材的强度和韧性。
在外部应力的作用下，夹杂物和孔隙很容易导致钢材的断裂。
内部缺陷对钢材的热处理工艺产生影响。
在热处理过程中，夹杂物和孔隙会影响钢材
的加热和冷却速率，从而影响钢材的显微组织和力学性能。
夹杂物和孔隙的存在会导致热
处理过程中局部温度的不均匀分布，从而造成显微组织非均匀性和组织偏析。
为了降低内部缺陷对钢材的影响，可以通过改变钢材的生产工艺和热处理工艺来优化
钢材的性能。
在生产过程中，可以通过控制原料质量、改进冶炼工艺和优化浇注工艺等方
式来减少夹杂物和孔隙的生成。
在热处理过程中，可以通过合理的加热和冷却控制来减少
夹杂物和孔隙的形成，并优化显微组织和力学性能。
钢材的内部缺陷对热处理工艺和性能产生重要影响。
了解和解决钢材的内部缺陷是提
高钢材质量和性能的关键。
通过优化生产和热处理工艺，可以减少内部缺陷的形成，提高
钢材的机械性能、耐蚀性能和使用寿命。
夹杂物对钢材性能与生产顺行的影响夹杂物是指在钢材中存在的一些异物，如氧化皮、氧化物、硫化物、夹杂气泡等。
这些夹杂物的存在会对钢材的性能和生产顺行产生一定的影响。
首先，夹杂物会对钢材的力学性能产生直接影响。
夹杂物的存在会降低钢材的强度和韧性，使其易于断裂。
夹杂物会导致钢材中的应力集中，从而加剧断裂的可能性。
此外，夹杂物还会影响钢材的延展性和可塑性，降低其变形能力和工艺性能。
这些力学性能的下降将直接影响钢材在使用过程中的可靠性和安全性。
其次，夹杂物会对钢材的腐蚀性能产生影响。
夹杂物的存在会破坏钢材表面的连续性，使钢材易于发生腐蚀。
特别是一些有害的夹杂物，如硫化物和氧化物，会加速钢材的腐蚀速度，缩短其使用寿命。
由于腐蚀会使钢材的断裂和损坏，因此夹杂物的存在对钢材的使用性能和耐久性有着重要的影响。
此外，夹杂物还对钢材的加工性能产生影响。
夹杂物会影响钢材的切削性能和焊接性能。
在切削过程中，夹杂物会导致切削刀具磨损加剧和加工表面粗糙度增加。
在焊接过程中，夹杂物容易成为焊接缺陷的起始点，导致焊接接头的质量下降。
因此，夹杂物的存在会影响钢材的加工效率和产品质量。
此外，夹杂物还会对钢材的热处理和热加工过程产生影响。
夹杂物的存在会干扰钢材的晶粒长大和相变行为，从而降低热处理的效果。
在热加工过程中，夹杂物会导致钢材易于开裂，影响产品的成形性和综合性能。
为了降低夹杂物对钢材性能和生产顺行的影响，可以采取以下措施：1.优化原料选择和质量控制，尽量避免夹杂物的产生。
2.加强钢材的清洁工艺，清除钢材表面的夹杂物。
3.通过合理的热处理工艺，尽可能使夹杂物迁移到钢材的边缘，减少对钢材性能的影响。
4.加强钢材的保护措施，减少钢材在储存和运输过程中的受污染风险。
5.加强钢材的检测技术，及时发现和排除含有夹杂物的钢材。
总之，夹杂物对钢材的性能和生产顺行有着重要的影响。
了解和控制夹杂物的存在对于提高钢材的性能和质量，确保钢材的安全可靠使用具有重要的意义。

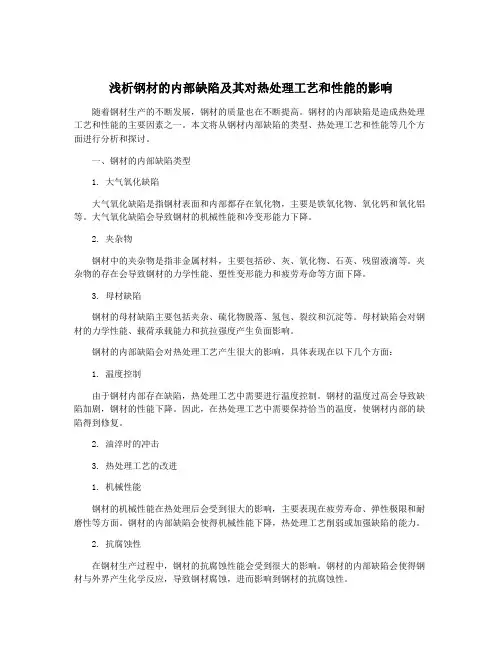

浅析钢材的内部缺陷及其对热处理工艺和性能的影响随着钢材生产的不断发展，钢材的质量也在不断提高。
钢材的内部缺陷是造成热处理工艺和性能的主要因素之一。
本文将从钢材内部缺陷的类型、热处理工艺和性能等几个方面进行分析和探讨。
一、钢材的内部缺陷类型1. 大气氧化缺陷大气氧化缺陷是指钢材表面和内部都存在氧化物，主要是铁氧化物、氧化钙和氧化铝等。
大气氧化缺陷会导致钢材的机械性能和冷变形能力下降。
2. 夹杂物钢材中的夹杂物是指非金属材料，主要包括砂、灰、氧化物、石英、残留液滴等。
夹杂物的存在会导致钢材的力学性能、塑性变形能力和疲劳寿命等方面下降。
3. 母材缺陷钢材的母材缺陷主要包括夹杂、硫化物脱落、氢包、裂纹和沉淀等。
母材缺陷会对钢材的力学性能、载荷承载能力和抗拉强度产生负面影响。
钢材的内部缺陷会对热处理工艺产生很大的影响，具体表现在以下几个方面：1. 温度控制由于钢材内部存在缺陷，热处理工艺中需要进行温度控制。
钢材的温度过高会导致缺陷加剧，钢材的性能下降。
因此，在热处理工艺中需要保持恰当的温度，使钢材内部的缺陷得到修复。
2. 油淬时的冲击3. 热处理工艺的改进1. 机械性能钢材的机械性能在热处理后会受到很大的影响，主要表现在疲劳寿命、弹性极限和耐磨性等方面。
钢材的内部缺陷会使得机械性能下降，热处理工艺削弱或加强缺陷的能力。
2. 抗腐蚀性在钢材生产过程中，钢材的抗腐蚀性能会受到很大的影响。
钢材的内部缺陷会使得钢材与外界产生化学反应，导致钢材腐蚀，进而影响到钢材的抗腐蚀性。
3. 加工性能在钢材的生产和加工过程中，钢材的加工性能是非常重要的。
钢材的内部缺陷会导致加工过程中的裂纹、垂直变形和粗糙表面等缺陷。
这些缺陷会使得钢材的加工难度增加，因此钢材的内部缺陷对加工性能的影响十分明显。
综上所述，钢材的内部缺陷是影响热处理工艺和性能的主要因素之一。
为了保证钢材的质量，需要对钢材的内部缺陷进行充分的分析和处理。
只有加强对钢材内部缺陷的监测、控制和改进，才能保证钢材的制造质量和使用性能。
