建筑构造2第四章工业化建筑构造

建筑构造Ⅱ教学大纲一．课程基本信息课程名称：建筑构造Ⅱ（construction of buildings 2）课程号：30526120-0学时：34 学时学分2二．课程性质与目的《建筑构造Ⅱ》是建筑构造Ⅰ的后续课，它在建筑构造Ⅰ普通建筑构造知识的基础上，再介绍工业化建筑、高层建筑、大跨度建筑和建筑装饰装修工程的构造知识。

本课程是建筑学专业的专业基础课、必修课。

作为建筑类专业的专业基础课。

通过本课程的学习，使学生进一步掌握更多更复杂的建筑构造方法，更懂得如何运用材料知识、力学知识于建筑构造之中，学会分析、选择和灵活运用建筑构造的原理与方法。

使高年级学生能独立解决大型公共建筑的构造设计问题。

三．课程总体要求1.掌握工业化建筑、大跨度建筑、高层建筑的构造的方法、结构体系，并能运用于设计实践2.掌握建筑装修构造的基本方法和材料的灵活运用四．前修课程要求建筑材料、建筑力学、建筑构造一五．授课学时数理论34六．实践环节对工业化建筑、高层建筑、大跨度和建筑装饰的现状的调研七．课程教学基本内容与要求第一章绪论1.1建筑构造二的内容、目的和意义1.2该门课程在建筑学专业学生知识结构中的地位1.3建筑构造二的学习方法、要求1.4教学组织的问题第二章工业化建筑构造2.1 明确建筑工业化的含义、目的和意义2.2 了解建筑工业化与标准化关系，2.3 正确处理建筑标准化与多样化的矛盾2.4 掌握建筑工业化的类型、特点及目前发展状况2.5 熟练掌握并能进行如下工业化建筑的基本设计砌块建筑大板建筑装配式框架板材建筑大模板建筑滑模建筑升板建筑盒子建筑轻型钢结构骨架建筑第三章高层建筑构造3.1明确高层建筑的受力特点与构造要求3.2了解高层建筑的发展历史与现状3.3熟练掌握下述基本结构形式并能够进行基本的高层建筑结构选型纯框架体系剪力墙体系框架—剪力墙体系筒体体系3.4了解高层建筑结构体系的发展历史与趋势3.5掌握钢筋混凝土结构的特点和一些具体结构方式及实例框支剪力墙体系刚臂芯筒体系巨型框架体系竖筒悬挂体系3.6掌握结构转换层的概念与结构方法3.7掌握钢和钢加混凝土结构的特点和一些具体结构方式及实例钢框架体系框撑体系支撑—刚臂体系框筒体系筒中筒体系束筒体系支撑筒体系空间桁架体系巨型框架体系3.8基本掌握高层建筑造型的方法及其与结构的关系3.9掌握高层建筑楼板的特点、形式及其结构布置3.10掌握高层建筑墙体的特点及构造方法（重点掌握各类幕墙的特点和构造方法）3.11熟练掌握玻璃幕墙、铝合金墙板、塑铝板等新兴高层建筑墙体的材料、构造和特点3.12掌握高层建筑地下室的防水防潮构造3.13了解高层建筑相关规范（重点是防火规范）3.14掌握高层建筑楼梯与电梯的设置构造与防火要求3.15了解高层建筑顶层旋转观光餐厅的构3.16了解高层建筑设备与其结构、构造的关系第四章大跨度建筑构造4.1 熟练掌握下述大跨度建筑的结构形式并能够进行基本的选型与造型设计拱结构刚架结构桁架结构网架结构折板结构薄壳结构悬索结构帐蓬薄膜结构充气薄膜结构悬挑结构4.2掌握大跨度建筑屋顶的构造与防水4.3掌握大跨度建筑中庭的设置与构造方法第五章建筑装饰构造5.1 熟练掌下述建筑墙面装修的构造、工艺与建筑立面、室内环境的关系水泥灰类类石渣类贴面类板材类涂料类卷材类罩面板类装饰混凝土类清水砖墙类5.2 熟练掌下述建筑地面装修的构造与工艺水泥砂浆地面细石混凝土地面现制水磨石地面块材地面、木地面涂布地面5.3熟练掌握吊顶的类型、特点5.4熟练掌握各种吊顶的材料与构造方式八．课时分配第一章绪论（0.5学时）第二章工业化建筑构造 ( 5.5学时)第三章高层建筑构造 (8学时)第四章大跨度建筑构造 (6学时)第五章建筑装饰构造 (14学时)九．教材《建筑构造下册》，重庆建筑大学李碧瑜主编，中国建筑工业社,2001十．主要参考资料《建筑构造设计基础》科学出版社同济大学刘昭如编著《建筑构造设计》（下册）, 杨维菊, 中国建筑工业出版社, 2005《建筑特种构造》（现代建筑技术系列教材）同济大学出版社同济大学颜宏亮编著《建筑装饰工程施工》，同济大学出版社李永胜、丁洁民主编国外建筑设计详图图集（16）建筑构造细部，（日）隈研吾建筑都市设计事务所，中国建筑工业出版社，2005《建筑设计资料集》建筑工业出版社高层建筑结构构造资料集，程懋堃等，中国建筑工业出版社，2005建筑节能，王立雄，中国建筑工业出版社，2004十一．成绩评定课堂表现20%, 调研报告20% 开卷考试60%。

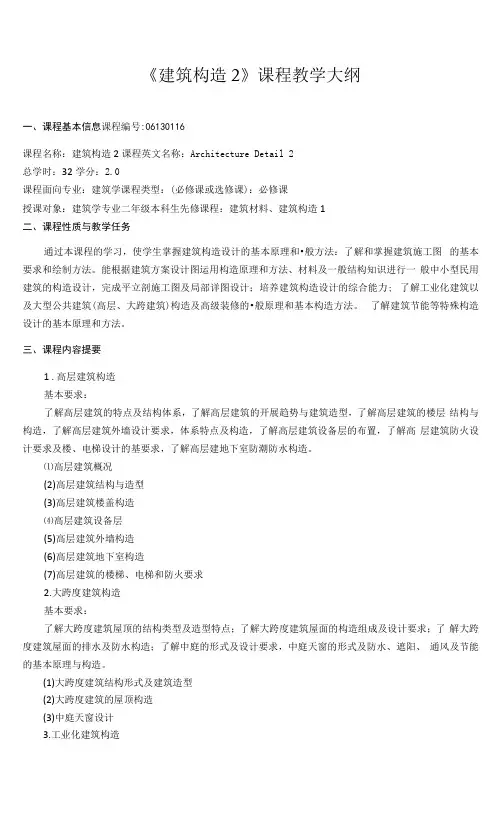

《建筑构造2》课程教学大纲一、课程基本信息课程编号:06130116课程名称：建筑构造2课程英文名称：Architecture Detail 2总学时：32学分：2.0课程面向专业：建筑学课程类型：(必修课或选修课)：必修课授课对象：建筑学专业二年级本科生先修课程：建筑材料、建筑构造1二、课程性质与教学任务通过本课程的学习，使学生掌握建筑构造设计的基本原理和•般方法：了解和掌握建筑施工图的基本要求和绘制方法。

能根据建筑方案设计图运用构造原理和方法、材料及一般结构知识进行一般中小型民用建筑的构造设计，完成平立剖施工图及局部详图设计；培养建筑构造设计的综合能力; 了解工业化建筑以及大型公共建筑(高层、大跨建筑)构造及高级装修的•般原理和基本构造方法。

了解建筑节能等特殊构造设计的基本原理和方法。

三、课程内容提要1 .高层建筑构造基本要求：了解高层建筑的特点及结构体系，了解高层建筑的开展趋势与建筑造型，了解高层建筑的楼层结构与构造，了解高层建筑外墙设计要求，体系特点及构造，了解高层建筑设备层的布置，了解高层建筑防火设计要求及楼、电梯设计的基要求，了解高层建地下室防潮防水构造。

⑴高层建筑概况(2)高层建筑结构与造型(3)高层建筑楼盖构造⑷高层建筑设备层(5)高层建筑外墙构造(6)高层建筑地下室构造(7)高层建筑的楼梯、电梯和防火要求2.大跨度建筑构造基本要求：了解大跨度建筑屋顶的结构类型及造型特点；了解大跨度建筑屋面的构造组成及设计要求；了解大跨度建筑屋面的排水及防水构造；了解中庭的形式及设计要求，中庭天窗的形式及防水、遮阳、通风及节能的基本原理与构造。

(1)大跨度建筑结构形式及建筑造型(2)大跨度建筑的屋顶构造(3)中庭天窗设计3.工业化建筑构造基本要求：了解建筑工业化的基本概念；了解装配式工业化建筑的类型、特点及构造(砌块、大板、装配式框架、大模板、盒子)；了解工业化建筑的标准化与多样化。

(1)基本概念(2)砌块建筑(3)大板建筑⑷装配式框架板材建筑(5)大模板建筑(6)其他类型的工业化建筑(7)工业化建筑的标准化与多样化四、学时分配五、教材重庆大学李必渝魏宏杨主编《建筑构造》中国建筑工业出版社，2005年2月第三版普通高等教育土建学科专业“十五”规划教材高校建筑学专业指导委员会推荐教材六、参考书1.樊振和，《建筑构造原理与设计》，全国高等学校建筑学学科专业指导委员会推荐教学参考书，天津大学出版社2.《建筑设计资料集》(第二版)，中国建筑工业出版社，1998年5月七、课程考核方法1.作业/课程设计：20分2.课堂参与：10分3.考试：闭卷，70分。

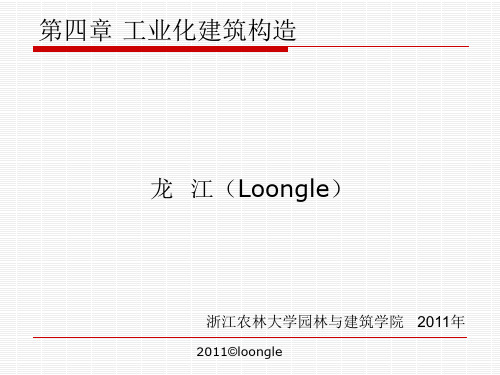

第四章工业化建筑构造龙江（Loongle）浙江农林大学园林与建筑学院2011年本章提要（1）建筑工业化的含义、特征、目的和主要内容。

（2）砌块建筑。

包括砌块的选材和类型，砌块建筑的构造等。

（3）大板建筑。

包括大板建筑的定义，大板建筑的主要构件，大板建筑的节点连接构造和大板建筑的板缝处理。

（4）框架轻板建筑，其他几种工业化建筑简介。

包括大模板建筑、滑模建筑、升板升层建筑、盒子建筑等。

（5）模数制度及模数尺寸协调，工业化建筑的标准化与多样化。

4.1 概述建筑工业化的含义☐建筑工业化是指用现代化的制作、运输、安装和科学管理的大工业生产方式代替传统的、分散的手工业生产方式来建造房屋。

☐它意味着要尽量利用先进的技术，在保证质量的前提下，用尽可能少的工时，在比较短的时间内用最合理的价格来建造适合各种使用要求的房屋。

建筑工业化的目的建筑工业化的目的是为了加快建设速度，降低劳动强度，减少人工消耗，提高施工质量，彻底改变建筑业的落后状态。

特别是我国属于人口大国，要解决十几亿人口的居住问题，为人们提供工作、学习、生活、文化娱乐等场所，实现工业化建筑更具有迫切性和深远的意义。

建筑工业化的主要内容☐建筑工业化是实现体系的转化，即从手工业建筑体系向工业化建筑体系的转化。

工业化建筑体系分专用体系和通用体系两种。

☐专用体系是指只能适用于某一种或几种定型化建筑使用的专用构配件和生产方式所建立的成套建筑体系，它有一定的设计专用性和技术的先进性，但缺少与其他体系配合的通用性和互换性；通用体系是指预制构配件、配套制品和连接技术标准化、通用化，是使各类建筑所需的构配件和节点构造可互换通用的商品化建筑体系。

4.2 砌块建筑砌块建筑的含义☐砌块建筑是指使用尺寸大于普通砖的预制块材作为砌墙材料的一种建筑。

☐砌块建筑。

包括砌块的选材和类型，砌块建筑的构造等。

☐这种建筑与砖混结构建筑施工方法基本相同，因此，砌块建筑所需设备简单，施工速度快，施工的工业化程度不高，是工业化建筑的初级形式。

第4章　工业化建筑构造4.1　复习笔记一﹑基本概念1．建筑工业化的含义和特征（1）含义建筑工业化是指用现代工业生产方式（即机械化手段）和管理手段来生产定型产品和建造房屋。

（2）特征①机械化机械化的生产与施工是建筑工业化的核心。

②标准化标准化是建筑工业化的前提条件。

③工厂化工厂化是建筑工业化的手段。

④组织管理科学化组织管理科学化是实现建筑工业化的保证。

（3）工业化建筑体系①专用体系专用体系是指以定型建筑物为基础，进行构配件配套的体系。

②通用体系通用体系是指以通用构配件为基础，进行多样化房屋组合的体系。

2．实现建筑工业化的途径（1）预制装配式建筑①概况预制装配式建筑的构配件制品，采用工业化方法生产，运到现场安装。

②优缺点a．优点生产效率高，构件质量好，施工速度快，现场湿作业少，受季节性影响小。

b．缺点生产基地一次性投资大。

（2）全现浇和现浇与预制相结合的建筑①概况全现浇和现浇与预制相结合的建筑的主要承重构件，例如墙体和楼板全现浇或部分现浇、部分预制装配。

②优缺点a．优点结构整体性好，适应性强，运输费用省，可组织大面积的流水施工，经济效果好，生产基地的一次性投资较少。

b．缺点现场湿作业多，工期长。

3．工业化建筑的类型（1）工业化建筑的结构类型剪力墙结构、以混凝土为主要材料的框架结构。

（2）生产施工工艺按混凝土工程划分，例如预制装配（全装配）、工具式模板机械化现浇（全现浇）或预制与现浇相结合。

（3）工业化建筑的类型按结构类型与施工工艺的综合特征划分，主要有砌块建筑、大板建筑、框架板材建筑、大模板建筑、滑模建筑、升板建筑、盒子建筑等。

二、砌块建筑1．砌块建筑的优缺点和适用范围（1）含义砌块建筑是指用尺寸大于普通砖的预制块材作为砌墙材料的建筑。

（2）优缺点①优点设备简单、施工速度较快、节省人工、便于就地取材、利用工业废料、造价低廉等。

②缺点工业化程度低。

2．砌块建筑设计注意事项砌块建筑在建筑设计上必须使建筑墙体各部分尺寸适应砌块尺寸、满足构造上的要求、加强房屋的整体性。

建筑构造——建筑工业化一、引言建筑工业化是指通过工厂化生产、标准化设计和模块化构造等方式，实现建筑行业的现代化和产业化发展。

在当前社会的快速发展和城市化进程中，建筑工业化成为了提高建筑效率、节约资源和推动可持续发展的重要手段。

本文将对建筑工业化的意义、挑战以及未来发展方向进行探讨。

二、建筑工业化的意义1. 提高效率传统建筑方式常常需要现场施工，时间周期长，而且受到气候和人工条件的制约。

而建筑工业化采用工厂化生产，可以减少现场的工序和时间，提高建筑效率。

2. 节约资源建筑工业化在设计阶段就实现了模块化标准化，通过精细的生产计划和材料利用率，可以减少浪费和资源消耗。

3. 提升质量建筑工业化过程中，通过严格的工艺管理和质量控制，确保了建筑品质的一致性和稳定性，避免了传统施工中常见的质量问题。

4. 推动可持续发展建筑工业化采用的标准化设计和工厂化生产，可以减少建筑垃圾的产生，并且提高建筑的能源利用效率，减少能源浪费，符合可持续发展的要求。

三、建筑工业化的挑战1. 技术问题建筑工业化需要相关的先进技术支持，包括建筑信息化、制造技术和装配技术等方面的创新。

同时，工业化生产过程中可能遇到的生产工艺问题也需要解决。

2. 人才问题建筑工业化需要专业的人才支持，包括设计人员、生产工程师等，这就对建筑行业的人才培养提出了新的要求。

3. 规范问题建筑工业化需要制定完善的标准和规范，以确保生产的模块化构件的质量和安全性。

4. 市场认可问题倡导传统建筑方式的行业利益相关者对于建筑工业化的接受度和认可度可能存在一定的障碍。

四、建筑工业化的未来发展方向1. 利用数字技术数字化技术的应用可以实现建筑设计、生产和施工全过程的可视化和智能化，提高生产效率和质量管控。

2. 推动产业协同建筑工业化涉及到多个领域的合作，包括设计、制造和施工等，需要各个环节之间的紧密合作和协同。

3. 加强人才培养建筑工业化需要具备相关知识和技能的专业人员，因此在人才培养方面要加大力度，培养更多高素质的建筑工业化人才。
