沥青材料实验(沥青三大指标试验)电子版本

沥青针入度试验（一）试验目的：评定沥青粘滞性，确定沥青标号，并作为控制施工质量的依据。

（二）仪器设备：针入度仪、标准针、温度计等。

（三）试验步骤1、准备工作：加热、脱水、过筛、制模、养护。

2、将盛样皿放在试验温度±0.1℃平底玻璃皿中的三脚支架上。

3、使针尖恰好与试样表面接触。

拉下刻度盘的拉杆，使与针连杆顶端轻轻接触，调节刻度盘指针指示为零。

4、开动秒表5s，用手紧压按钮，使标准针自动下落贯入试样。

5、拉下刻度盘拉杆与针连杆顶端接触，读取读数，准确至0.5(0.1mm)。

6、同一试样平行试验至少3次，各测试点之间及与盛样皿边缘的距离不应少于10mm。

（四）结果整理1、同一试样3次平行试验结果的最大值和最小值之差在表中规定偏差范围内时，计算3次试验结果的平均值取整作为针入度试验结果，以0.1mm为单位。

（五）注意事项1、标准针用蘸有三氯乙烯溶剂的棉花或布擦净、擦干，再进行第二次试验。

2、测定针入度大于200的沥青试样时，至少用3支标准针。

3、在沥青加热的次数不得超过2次，以防沥青老化影响试验结果。

4、灌模剩余的沥青应立即清洗干净，不得重复使用。

沥青软化点试验（环球法）（一）试验目的：沥青软化点是反映沥青温度稳定性的指标，测定该指标以便控制施工质量。

（二）仪器设备：软化点试验仪、加热设备、石棉网等。

（三）试验步骤1、准备工作：加热、脱水、过筛、制模、养护。

2、软化点测定试样软化点在80℃以下者：(1) 试样、试样环、金属支架、钢球、钢球定位环等养护（水温为5℃±0.5℃水中）。

(2) 烧杯内注入新煮沸并冷却至5℃的蒸馏水，水面略低于立杆上的深度标记。

(3) 将试样环放置在软化点试验仪中，调整水面至深度标记，并保持水温为5℃±0.5℃。

(4) 将盛有水和环架的烧杯移至放有石棉网的加热炉具上，并开始加热，使杯中水温在3min内调节至维持每分钟上升5℃±0.5℃。

在加热过程中，应记录每分钟上升的温度值。

•试验十三、沥青（针入度、延度和软化点）三大指标试验••试验目的•检测沥青的针入度，用于划分沥青的标号，评价沥青是否符合规范要求，能否用于工程建设。

•检测沥青的延度，评价沥青的塑性是否符合规范要求，能否用于工程建设。

•检测沥青的软化点，评价沥青稳定性是否符合规范要求，能否用于工程建设。

•二、试验仪表•1、针入度仪、盛样皿、平底玻璃皿、秒表•2、延度仪、试模•3、软化点试验仪、耐热玻璃烧杯、秒表•4、恒温水槽、电炉、石棉网等•三、试验规定1、针入度：其标准试验条件为温度 25℃；针和连杆与砝码总重为100g，贯入时间5s。

2、延度：其标准的条件为温度 15℃，改性沥青:5℃；拉伸速度为5cm/min±0.25cm/min。

3、软化点：其常用试验条件为起始温度 5℃±0.5℃；加温速率：5℃±0.5℃/min。

•四、试验方法与步骤：•一）沥青针入度•1、将试样注入盛样皿中，稍高一点，盖上盛样皿防止灰尘，在15—30的室温中冷却1—1.5h后放入恒温水槽2h。

•2、取出试样皿移入水温控制在的平底玻璃器皿中，水深超过试样10mm。

将盛有试样的玻璃器皿置于针入度仪的平板上。

•3、慢慢放下针连杆，使针尖恰好与试样表面接触。

拉下刻度盘的拉杆与针连杆顶端轻轻接触，调节指示器的指针指示为零。

•4、开动秒表，在指针正指5s的瞬间，用手紧压按钮，使标准针自动下落贯入试样，经5s 停压按钮使针停止移动。

如采用自动针入度仪，计时与标准针下落贯人试样同时开始，至5s时自动停止。

•5、调节刻度盘拉杆与针连杆接触读取指针指向的读数，准确至0.5mm。

•6、同一试样平行试验至少三次，各测点之间与器皿边缘的距离不应少于10mm。

每次试验后应换针或用三氯乙烯棉球擦净，再用干棉花擦干。

•7、结果评定•1）同一试样三次平行试验结果的极差在下列允许范围内：•针入度（0.1mm）允许差值（0.1mm）0—49 2；• 50—149 4。

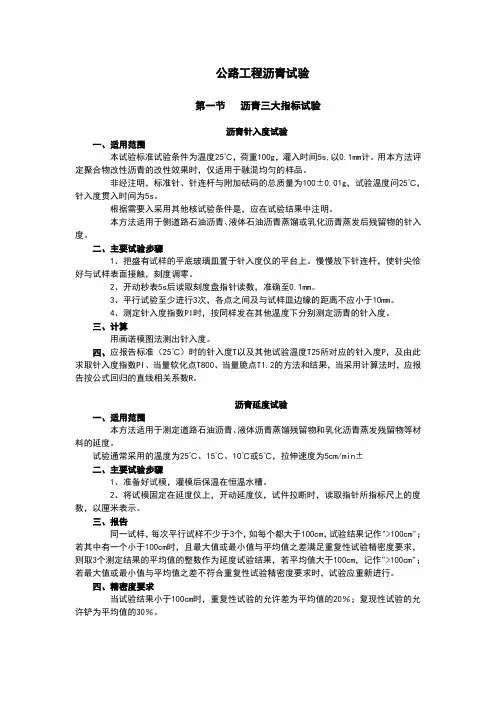

公路工程沥青试验第一节沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。

用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。

非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。

根据需要入采用其他核试验条件是，应在试验结果中注明。

本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。

二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。

慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。

2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。

3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。

4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。

三、计算用画诺模图法测出针入度。

四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。

沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。

试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。

2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。

三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。

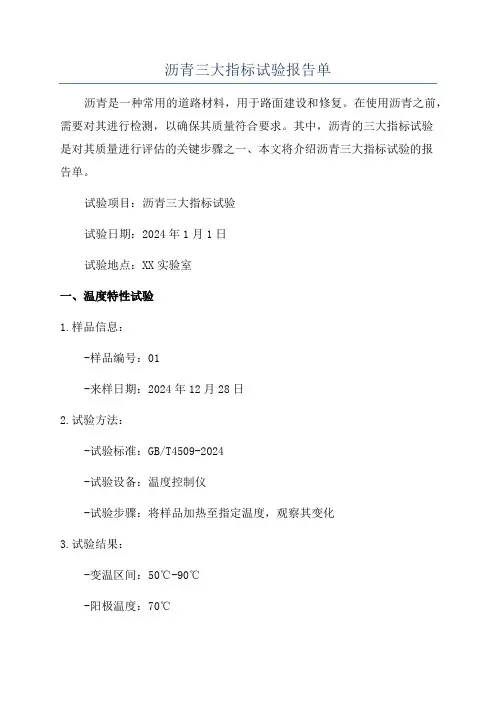

沥青三大指标试验报告单沥青是一种常用的道路材料，用于路面建设和修复。

在使用沥青之前，需要对其进行检测，以确保其质量符合要求。

其中，沥青的三大指标试验是对其质量进行评估的关键步骤之一、本文将介绍沥青三大指标试验的报告单。

试验项目：沥青三大指标试验试验日期：2024年1月1日试验地点：XX实验室一、温度特性试验1.样品信息：-样品编号：01-来样日期：2024年12月28日2.试验方法：-试验标准：GB/T4509-2024-试验设备：温度控制仪-试验步骤：将样品加热至指定温度，观察其变化3.试验结果：-变温区间：50℃-90℃-阳极温度：70℃-电极温度：75℃-变形温度：85℃二、粘度试验1.样品信息：-样品编号：01-来样日期：2024年12月28日2.试验方法：-试验标准：GB/T4508-2024-试验设备：粘度计-试验步骤：将样品加热至指定温度，加入粘度计进行测试3.试验结果：-参考粘度：1000Pa·s-实测粘度：950Pa·s三、软化点试验1.样品信息：-样品编号：01-来样日期：2024年12月28日2.试验方法：-试验标准：GB/T4507-2024-试验设备：软化点仪-试验步骤：将样品放入软化点仪，升温至软化点3.试验结果：-软化点温度：50℃四、试验结论：根据以上试验结果，样品编号为01的沥青材料在温度特性、粘度和软化点方面均符合GB标准要求，可以正常使用于道路建设和修复。

备注：本测试只针对样品编号为01的沥青材料进行，其他样品需另行测试。

以上是一份沥青三大指标试验报告单的示例，你可以根据实际情况进行修改和补充。

在报告单中，需要包括试验项目、样品信息、试验方法、试验结果和试验结论等内容。

通过沥青三大指标试验报告单的编写，可以对沥青材料的质量进行科学评估，以保证道路建设的质量和安全性。

第 1 页，共1页 JB010808
沥青三大指标试验检测报告
试验室名称： 报告编号：
施工/委托单位 委托编号 工程名称 样品编号 工程部位/用途
样品描述
洁净无杂质
试验依据 JTG E20-2011（T0604、T0605、
T0606-2011）
判定依据
监理单位
主要仪器设备及编号
针入度仪；软化点试验仪器；低温调速延度仪；恒温水槽 沥青种类 沥青标号/等级 代表数量 样品产地
出厂日期
取样地点
针入度试验 试验序号 试验温度（℃） 试验荷载（g ） 试验时间（s ） 针入度
（0.1mm ） 相关系数 R
针入度指数PI
当量软化点T800（℃） 当量脆点 T1.2（℃） 塑性温度范围
△T （℃）
1
2 3 4 5
延度试验
试验编号
试验温度（℃）
保温时间（h ）
拉伸速度（cm/min ）
延度（cm ）
1 2
软化点试验
试验编号试验温度（℃）加热介质加温速度（℃/min）软化点（℃）1
2
检测结论：检测项目结果符合JTG F40-2004中90#沥青技术规范要求
备注：监督（理）工程师意见及签字：
试验：审核：签发：日期： 2014 年01月18日（专用章）。

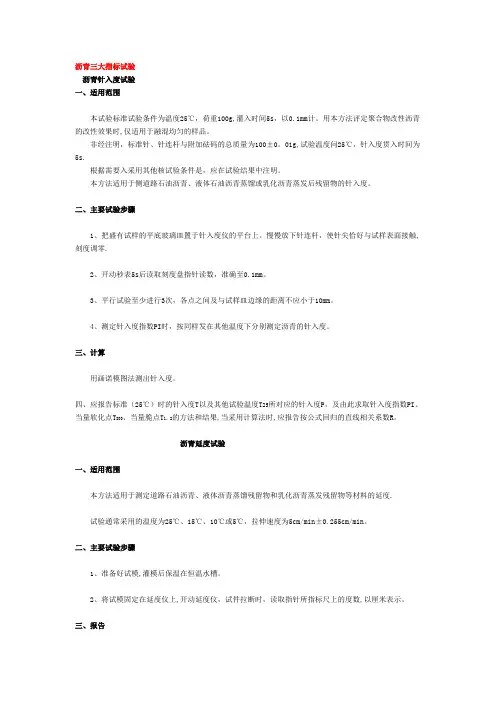

沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。

用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。

非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。

根据需要入采用其他核试验条件是，应在试验结果中注明。

本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。

二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。

慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。

2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。

3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。

4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。

三、计算用画诺模图法测出针入度。

四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。

沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。

试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min.二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。

2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。

三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。

沥青三大指标实验沥青是常见的路面材料之一，其性能指标对于道路的耐久性和使用寿命具有重要影响。

常用的沥青三大指标实验包括黏度、软化点和针入度实验。

一、黏度实验黏度是沥青流动性的衡量指标，是指沥青在一定温度下的粘度大小。

黏度实验通常采用旋转黏度计进行测定。

实验步骤如下：1.准备一定数量的待测沥青，放入黏度计的毛细管中。

2.将黏度计放置在恒温水浴中，提前进行温度稳定。

3.启动黏度计，记录沥青通过毛细管的时间。

4.根据黏度计的刻度以及通过毛细管的时间，计算出沥青的黏度数值。

黏度实验的结果可用于判断沥青的粘结性、流动性以及加热和成型的适宜温度范围。

二、软化点实验沥青的软化点指的是沥青在一定温度下开始软化的温度。

软化点实验常用的仪器是软化点仪。

实验步骤如下：1.准备一定数量的待测沥青，在软化点仪的容器中加热。

2.设置仪器的加热速率和起始温度。

3.启动软化点仪，记录沥青开始软化的温度。

软化点的实验结果可以用于判断沥青的熔点范围，即沥青固化和软化的温度范围。

三、针入度实验针入度是指在一定温度下，针头垂直刺入沥青的深度。

针入度实验主要用于评价沥青的厚度和粘度。

实验步骤如下：1.准备一定数量的待测沥青，将其放置在粘度杯中。

2.将粘度杯放入沥青仪中，以事先设置好的温度加热。

3.当沥青温度达到指定温度时，慢慢将针入度仪的针头均匀刺入沥青中。

4.记录针头下降到设定深度的时间，得出针入度值。

针入度实验的结果可以用于评价沥青的硬度和粘度，从而根据不同环境温度选择适宜的沥青材料。

总结起来，黏度、软化点和针入度是评价沥青性能的重要指标。

黏度实验可用于评价沥青的流动性和粘着性，软化点实验可以判断沥青的熔点范围，针入度实验则用于评估沥青的厚度和粘度。

这三个指标的实验结果有助于选择合适的沥青材料，以提高道路的耐久性和使用寿命。

沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g,灌入时间5s，以0.1mm计。

用本方法评定聚合物改性沥青的改性效果时,仅适用于融混均匀的样品。

非经注明，标准针、针连杆与附加砝码的总质量为100±0。

01g,试验温度问25℃，针入度贯入时间为5s.根据需要入采用其他核试验条件是，应在试验结果中注明。

本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。

二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。

慢慢放下针连杆，使针尖恰好与试样表面接触,刻度调零.2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。

3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。

4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。

三、计算用画诺模图法测出针入度。

四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1。

2的方法和结果,当采用计算法时,应报告按公式回归的直线相关系数R。

沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度.试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min。

二、主要试验步骤1、准备好试模,灌模后保温在恒温水槽。

2、将试模固定在延度仪上,开动延度仪，试件拉断时，读取指针所指标尺上的度数,以厘米表示。

三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作"〉100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm”；若最大值或最小值与平均值之差不符合重复性试验精密度要求时,试验应重新进行。
