显微镜招标用技术指标

66kV、110kV导、地线通用技术规范金相显微镜通用技术规范本规范对应的专用技术规范目录金相显微镜通用技术规范金相显微镜采购标准技术规范使用说明1. 本标准技术规范分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写项目单位技术差异表，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

5. 技术规范专用部分由项目单位根据工程情况编写，其中带“××”的文字和技术参数及“项目单位填写”的部分由各项目单位根据工程实际情况和需要必须全面、认真地填写；空白部分的参数根据需要选择填写；表格中带下划线的技术参数由项目单位和设计院根据工程具体情况更改，不带下划线的技术参数为固化技术参数，技术规范专用部分技术参数表中项目单位与投标人均不需要填写的部分栏目，项目单位应以“—”表示。

6. 投标人应逐项响应技术规范专用部分中相应内容。

填写投标人响应部分，应严格按技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差，除填写投标人技术偏差表外，必要时应提供相应的试验报告。

7. 货物需求一览表中数量各项目单位和设计院必须填写，如不能确定准确数量，可以填写估算数量。

目次金相显微镜采购标准技术规范使用说明 (3)1总则 (5)1.1一般规定 (5)1.2投标人应提供的资格文件 (5)1.3工作范围和进度要求 (5)1.4技术资料 (5)1.5标准和规范 (5)1.6必须提交的技术数据和信息 (6)2性能要求 (6)3主要技术参数 (6)4外观和结构要求 (6)5验收及技术培训 (7)6技术服务 (7)附录A供货业绩表 (7)附录B仪器配置表 (7)金相显微镜通用技术规范1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

碳中和联合研究院扫描电镜和透射电镜采购项目质量技术参数要求泄露保护、辐射保护功能；（5）样品低损伤观察:低剂量电子束观察，软件界面上电子束剂量实时显示，具有预辐照功能；（6）需可适应在独立地线不小于40。

环境下正常工作。

10.能谱仪系统（I）硅漂移SDD电子制冷探测器，有效面积N80mπΛ晶体位置优化设计，大大提高能谱仪计数率；（2）元素分析范围：从Be4-Cf98;★（3）具有能谱面扫描功能；（4）能谱应用软件可以实现多线程设计，导航器界面，支持用户自定义模式及账户管理，支持分屏显示及远程控制，支持中、英文等多种操作界面；（5）定性分析：可自动标识谱峰，除惰性气体元素外，无禁止自动标定的元素；可进行谱重构，对重叠峰进行手动峰剥离；（6）其它功能：可将电镜图象传输到能谱仪的显示器上,并以该图为中心做微区分析，可显示电子作用区大小，可对点，矩形，任意不规则区域等进行分析；（7）具备全谱面分布/线扫描分析功能，一次采集，能存储每一扫描位置（x,y）的所有元素的信息，用户随后可以在离线状态下从图像上的任何位置重建谱图和面分布图。

11.包括但不限于以下（得满足主机连接需求）：（1）透射电镜主机（包含高反差和高分辨模式，可实现一键切换）；（2）电镜控制与显示系统一套；（3）一体化、高灵敏像素CMoS主相机；（4）一体化超高速CMOS荧光屏相机；（5）真空系统等其它相应配套附件；（6）能谱仪（含有能谱面扫描功能及相关套件）；（7）标准单倾样品杆；（8）冷却水系统；（9）空气压缩机；（10）UPS电源等。

注：本项目评分标准中将根据标注“★”符号的技术标准与参数配置、技术指标的偏离情况进行评审打分。

显微镜技术参数分包1：双目生物显微镜1台一、配置要求：显微镜主机、透射明场照明系统、平场消色差物镜4X—100X（4个）二、技术要求：2.1光学系统：无限远光学矫正系统，齐焦距离必须为国际标准45mm。

2.2载物台：钢丝传动，无齿条结构，尺寸为：120 x 132mm；行程为：76mm(X)x 30mm(Y）2.3调焦机构：有粗调限位，可以进行张力调节，避免标本或物镜的损伤。

2.4聚光镜：带有孔径光阑的阿贝聚光镜，N.A. 1.25，带有蓝色滤色片2.5照明系统：20000小时寿命LED光源2.6双目观察筒：瞳距调整范围48-75mm，倾斜角度30°，带屈光度调节，360°可旋转，铰链式，眼点高度≥432.9 mm，视场数≥20，目镜：10X，带眼罩，视场数≥202.7物镜转盘：与显微镜机身固定的内旋式4孔物镜转盘，便于放置标本等操作。

2.8物镜：平场消色差物镜4X（N.A.≥0.1 W.D≥27）、10X（N.A.≥0.25 W.D≥8）、40X （N.A.≥0.65 W.D≥0.6）、100X（N.A.≥1.25 W.D≥0.12）2.9防霉装置：在双目观察筒、目镜、物镜都做了防霉处理2.10所采用光学元件均为环保无铅玻璃分包2：三目生物显微镜2台一、配置要求：显微镜主机、透射明场照明系统、平场消色差物镜4X—100X（4个）荧光模块及其附属装置二、技术要求：2.1光学系统：无限远光学矫正系统，齐焦距离必须为国际标准45mm。

2.2载物台：钢丝传动，无齿条结构，载物台距离桌面不高于140mm，便于双手平放在桌面操作，最大限度减轻疲劳，机械固定载物台, (W × D): 211 mm × 154 mm，移动范围 (X ×Y): 76 mm × 52 mm，载物台XY 移动可锁定。

2.3调焦机构：载物台高度调节 ( 粗调: 15 mm )，可以进行张力调节；有粗调限位，避免标本或物镜的损伤；细调焦旋钮最小调节幅度: 2.5 μm。

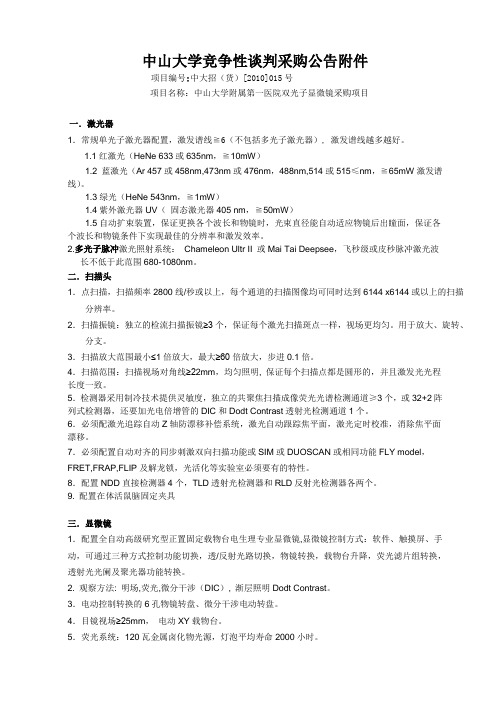

中山大学竞争性谈判采购公告附件项目编号:中大招（货）[2010]015号项目名称：中山大学附属第一医院双光子显微镜采购项目一．激光器1．常规单光子激光器配置，激发谱线≧6（不包括多光子激光器）, 激发谱线越多越好。

1.1红激光（HeNe 633或635nm，≧10mW）1.2 蓝激光（Ar 457或458nm,473nm或476nm，488nm,514或515≤nm，≧65mW激发谱线）。

1.3绿光（HeNe 543nm，≧1mW）1.4紫外激光器UV（固态激光器405 nm，≧50mW）1.5自动扩束装置，保证更换各个波长和物镜时，光束直径能自动适应物镜后出瞳面，保证各个波长和物镜条件下实现最佳的分辨率和激发效率。

2.多光子脉冲激光照射系统：Chameleon Ultr II 或Mai Tai Deepsee，飞秒级或皮秒脉冲激光波长不低于此范围680-1080nm。

二．扫描头1．点扫描，扫描频率2800线/秒或以上，每个通道的扫描图像均可同时达到6144 x6144或以上的扫描分辨率。

2．扫描振镜：独立的检流扫描振镜≥3个，保证每个激光扫描斑点一样，视场更均匀。

用于放大、旋转、分支。

3．扫描放大范围最小≤1倍放大，最大≥60倍放大，步进0.1倍。

4．扫描范围：扫描视场对角线≥22mm，均匀照明, 保证每个扫描点都是圆形的，并且激发光光程长度一致。

5．检测器采用制冷技术提供灵敏度，独立的共聚焦扫描成像荧光光谱检测通道≥3个，或32+2阵列式检测器，还要加光电倍增管的DIC和Dodt Contrast透射光检测通道1个。

6．必须配激光追踪自动Z轴防漂移补偿系统，激光自动跟踪焦平面，激光定时校准，消除焦平面漂移。

7．必须配置自动对齐的同步刺激双向扫描功能或SIM或DUOSCAN或相同功能FLY model，FRET,FRAP,FLIP及解龙锁，光活化等实验室必须要有的特性。

8．配置NDD直接检测器4个，TLD透射光检测器和RLD反射光检测器各两个。

实验室设备招标技术参数1.仪器规格和型号：列出所需的设备的具体规格和型号，以确保供应商明确了解招标的具体要求。

例如，如果招标是为了购买一台高性能液相色谱仪(HPLC)，则应明确规定所需的HPLC型号、生产厂家等信息。

2.技术要求：明确希望设备能够具备的技术要求，包括设备的性能指标、测量范围、分辨率、精度、准确度等。

例如，对于激光共聚焦显微镜，可以规定要求设备具备最小分辨率为200纳米，最大采样速度为10帧/秒等。

3.功能和特点：描述设备所需的功能和特点。

例如，对于实验室离心机，可以要求设备能够具备不同转速和加速度的选择，具备多种离心模式（如常规离心、温度控制离心、悬浮离心等），并具备自动控制和数据记录功能。

4.安全要求：对于实验室设备，安全性是一个重要考虑因素。

在技术参数中，可以要求设备具备必要的安全措施，如设备应具备过电压、过电流、过温等多重保护功能，应具备安全锁定和警报装置，确保实验过程中的安全。

5.质量和可靠性要求：质量和可靠性是实验室设备的基本要求，可以要求设备能够通过相关的国际或行业标准认证，如ISO9001质量管理体系认证，CE认证等。

同时，可以要求设备具备较长的使用寿命，并提供相应的售后服务支持。

6.数据接口和软件要求：随着科学研究的进步，实验室设备往往需要与其他设备、计算机或网络进行数据交互。

在技术参数中，可以要求设备具备相应的数据接口，如USB、RS232、以太网等，并具备与其他设备或软件的兼容性。

7.能耗要求：能耗是一个重要的环保和成本考虑因素。

可以要求设备具备较低的能耗，如能耗等级达到A级或更高，并提供相应的能源管理功能，如自动关机、待机模式等。

8.售后服务要求：在技术参数中可以明确规定供应商对设备的售后服务要求，如保修期限、维修响应时间、维修服务地点等。

提供专业的技术支持和培训也是一个重要的考虑因素。

显微镜招标用技术指标研究级倒置荧光相差成像分析处理系统显微镜技术参数一、显微镜部分*1、具有国际齐焦距离45mm的最新一代的光学校正系统;配备实现明场、相差、荧光观察的观察方法;2、长工作距离高分辨率聚光镜：N.A≥0.55,W.D≥27mm；具备记忆功能，每次调节聚光镜后,都能回归到最佳科勒照明状态;3、编码功能的六孔位或者以上物镜转盘;4、高精度耐磨表面机械载物台载物台.XY行程方向都具备游标尺；载物台具备样品位置固定装置,也能够保证样品容器适配器每次将样品从载物台上取下进行其他操作后,每次都能放回相同位置,保证与上次观察视野的视野吻合；配备三种以上的培养瓶.培养板.培养皿,切片用的载物台适配器;5、12V100W外置光源的透射光照明系统,供电器与显微镜机身分离;6、10X宽视野目镜，高接目点，可调焦,同时匹配宽视野双目观察筒；*7、万能平场半复消色差4倍相差多功能物镜(NA≥0.13, 工作距离WD≥17mm)；万能平场半复消色差10倍相差多功能物镜(NA≥0.30, 工作距离WD≥9mm)；长工作距离超高分辨率万能平场半复消色差20倍多功能相差物镜（尤其适用于Ips/ES细胞的研究，数值孔径NA≥0.70 工作距离WD≥ 1.8 mm，c.c.0.8-1.8）；长工作距离万能平场半复消色差40倍相差多功能物镜(NA≥0.60,工作距离WD≥ 4.2，c.c.0-2)；8、相差环板：配备有4X、10X、20X、40X对应的相差环板二、荧光部分*1、编码型八孔位荧光激发块转盘的照明器激发发射系统,可同时安装8孔位或以上的荧光滤色片组。

内装光闸，防水结构；独特的光吸收涂层可吸收99%以上的杂散光,信噪比更进一步得到提高；2、紫外激发宽带荧光激发块（DAPI适用）；蓝色激发宽带荧光激发块（GFP适用）；绿色激发宽带荧光激发块（Rhodamin系列适用）荧光滤块各一套；*3、荧光光源装置：超长寿命130瓦荧光光源（含荧光灯泡），可7级调节荧光激发光强度；三.、与显微镜同品牌高灵敏度高像素科研级制冷的CCD*1、内置两块高分辨率高灵敏度大靶面CCD芯片, 或者相同级别的两个单独CCD。

显微镜招标用技术指标一、显微镜的基本参数：1.放大倍数：显微镜是通过放大倍数来观察和分析样品的微观结构，因此放大倍数是显微镜的基本参数之一、常见的显微镜放大倍数有40倍、100倍、400倍、1000倍等。

2.物镜倍数：物镜是显微镜中用于放大样品的镜头，常见的物镜倍数有4倍、10倍、40倍、100倍等。

物镜倍数越高，样品放大的倍数也越高。

3.目镜倍数：目镜是用于观察和分析样品的镜头，通常有10倍和20倍两种。

目镜与物镜的倍数相乘，即为显微镜放大倍数。

4.可调焦距范围：显微镜的调焦距范围决定了能够观察到的焦平面范围。

一般来说，调焦距范围越广，能够观察到的深度范围也越大。

5.工作距离：工作距离指的是物镜与样品之间的距离。

工作距离越大，样品离物镜的距离就可以更大，便于放置厚样品或进行操作。

6.视场直径：视场直径表示在显微镜镜眼视野中能够观察到的样品直径范围。

视场直径越大，能够观察到的样品范围也越大。

二、显微镜的光源系统：1.显微镜的光源系统通常包括白光源、卤钨灯或LED灯等。

光源的选择需要考虑照明效果、亮度调节范围和使用寿命等因素。

2.光源亮度调节：光源亮度调节范围的宽窄将直接影响到观察样品时的亮度适应性，控制光源亮度的稳定性和准确性也是一个重要考虑因素。

三、显微镜的成像系统：1.分辨率：分辨率是指显微镜在放大倍数一定的情况下，能够分辨出的最小细节尺寸。

分辨率越高，显微镜能够观察到的细节也就越小。

2.图像清晰度：图像清晰度是指显微镜观察样品时的图像清晰程度。

好的显微镜应能够提供清晰、锐利的图像。

3.像场平直度：像场平直度表示在显微镜图像的整个视野中，图像质量的均匀性和一致性。

好的显微镜应具有较高的像场平直度。

4.调焦系统：好的显微镜应具备精确且稳定的调焦系统，以保证对样品进行精确的调焦和对焦。

5.形变情况：显微镜在放大样品时，会产生一定程度的形变，即图像与实际样品存在一定的形变关系。

好的显微镜应具有较小的形变情况。

手足外科用手术显微镜招标参数一、配置规格、附件及零配件（包括专用工具）：1、光学系统2、照明系统3、主刀镜4、对手镜5、支架系统6、高清工作站二、详细技术要求、参数及产品资料等：1、光学系统：全镜组复消色差光学技术1.1光学系统放大比：6:11.1放大倍率：电动连续变倍1:6倍率；1.2光学放大倍数：10倍目镜时≥1.5倍-12.8倍，12.5倍目镜时≥2倍-16倍，电动调节，有手动应急按钮1.3工作距离：≥210-470mm，可电动或手动调节，满足深部、浅部不同手术要求；1.4调焦模式：通过变焦镜头电动或手动聚焦；1.5景深：最大景深≤180mm1.6视野：16.5mm-142mm1.7主刀镜：0-180度双目镜筒；1.8对手镜：立体双目镜筒；1.9物镜：变焦镜头，配置物镜保护镜，并可消毒2、光源: 内置两套独立光源系统,主、备用灯均≥180W氙灯。

3、支架系统3.1类型：落地式支架，配有电磁锁功能；3.2平衡：带一键式自动平衡功能；3.3最大水平伸展范围：≥1300mm ；光学镜头沿纵轴上下垂直移动范围≥756mm3.4支架：平衡系统设计，过头设计，净高度大于1860mm,可放置于术者身后，不占用手术床两侧空间。

4、系统操作4.1手柄功能：电动连续调焦、电动连续变倍,释放电磁锁。

4.2控制系统:触摸屏独立控制影像系统和显微镜系统4.3XY平移功能：可以电动XY移动，改变观察角度4.4电磁锁：具有电磁锁，可以分别控制支架及光学镜头。

4.5脚踏：脚踏功能可编程设置5高清摄录象系统:5.1一体化工作站；5.2一体化视频显示器必须能够独立于主机360度任意方位旋转，方便术中医生/助手/护士/教学人员/参观人员的观察。

5.3进口HD摄像头，分辨率1920*10805.4视频传输接口：配置多种格式的视频传输接口，DVI，HD-SDI，Y/C，YpbPr等5.5配置视频编辑软件。

申购工业显微镜技术参数要求
一、设备特性与部门需求
1. 多点测量：可按其所需设置每片样品上的采样点数——少许几点适用于快速检测，多点可用于详细分析。

2. 大面积成像：可自动按次序对多个视场进行成像，然后由软件拼接成一张大面积的样品表面三维图像。

3. 自动形貌特征测量：可设置操作配方对样品的各种指定形貌特征如尺寸、间距、高度甚至整片样品的弧度等进行自动测量。

4.部门需求：可测量线切割使用钢线的直径，颗粒高度等；可测量制绒后硅片表面制绒绒面分布效果；
二、标准系统配置
1.显微镜系统
光源：高亮度白光LED
物镜：5x,10x,20x,50x,100x
耦合透镜：0.5x
自动载物台：200毫米x200毫米XY驱动范围
Z轴：30毫米纵向驱动范围
数码相机: 1024x768像素,1/3 英寸CCD
2.计算机控制系统
处理器：英特尔®酷睿2 双核（最低2.5GHz）
随机存储器3GB
硬盘驱动器：320GB
显示器：22英寸宽屏液晶显示器（1680x1050像素）
3. 三维测量软件
实时视频成像
快速数据采集（每处<1分钟）
三维表面浏览：
倾斜，旋转，缩放，过滤•
体积计算
二维表面分析：
特性尺寸，直径，面积
图案间距，标准偏差
表面粗糙度
区域平均台阶高度
轮廓测量
台阶高度与粗糙度
多横截面分析
平均值测量标尺
倾斜度与表面波度补偿
阵列式采样序列
自动数据与图像输出用于生产线SPC。

全自动倒置荧光显微镜招标参数1．设备用途：可观察细胞培养，荧光标本观察，以及高内涵多孔板拍摄及分析等研究工作。

2．工作条件2.1 适于在气温为摄氏-40℃～＋50℃的环境条件下运输和贮存，在电源220V（ 10%）/50Hz、气温摄氏-5℃～40℃和相对湿度85%的环境条件下运行。

2.2 配置符合中国有关标准要求的插头，或提供适当的转换插座。

3．主要技术指标3.1 研究级倒置显微镜3.1.1显微镜镜体*3.1.1.1显微镜镜体光学系统：无限远校正光学系统，齐焦距离为≥45mm，目镜筒长度≥60mm;显微系统支持明场、相差、荧光的观察方式。

3.1.1.2 物镜转换器：电动6孔式物镜转换器（可安装DIC模块），防水结构。

*3.1.1.3 电动聚焦机构：备有粗微调转换旋钮（最小调焦精度：≤10nm），物镜离开/ 回复按键和记忆回位按键，最大驱动速度≥2.5mm/sec。

*3.1.1.4 原象光口：双层光路设计，最多可同时接4 路采集原像的图像获取系统。

3.1.2 透射光照明装置3.1.2.1 照明支柱倾斜结构（30度倾斜角，采用减震结构），视场可变光阑可调3.1.2.2 100W卤素灯照明或LED照明，带有光强自动管理系统，视野照明均一。

3.1.3 可倾斜双目镜筒：35-85°角度科连续调节，瞳距可在50-76mm范围内进行调节，视场直径为223.1.4 载物台：有效行程X轴±57mm；Y轴±36.5mm，最大速度25mm/sec，重复精度≤0.5μm,配有多功能、96孔板标本夹，磁性标本夹。

3.1.5 电动长工作距离万能聚光镜：孔位≥6孔，电动孔径光阑，N.A.0.52，工作距离≥29mm。

3.1.6 相差附件系统：相差环板：PHL、PH1、PH2。

3.1.7 物镜3.1.7.1 万能平场半复消色差相差物镜4X（N.A.≥0.13, W.D. ≥17.0mm）3.1.7.2 万能平场半复消色差物镜10X（N.A.≥0.3, W.D. 10mm）*3.1.7.3 高分辨率长工作距离平场半复消色差相差物镜20X（N.A.≥0.7, W.D.≥2.3-1.3mm）3.1.7.4 长工作距离平场半复消色差相差物镜40X（N.A.≥0.6, W.D.≥3.0-4.2mm）3.1.8 滤色镜：日光平衡滤色片，中性灰度滤色片3.1.9 目镜：高眼点目镜，10×，视场直径：223.1.10 反射荧光系统3.1.10.1 荧光照明装置：备有视场可变光阑，滤光片插板*3.1.10.2 荧光滤色镜盒：电动孔位≥6位的滤色镜转盘盒，内装光闸，防水结构。
