如何控制建筑物外墙渗漏建筑工程中外墙渗漏问题屡见不鲜,其根本原因在于施工细节处理不当。
对于已交付使用的建筑,外墙渗漏不仅影响其使用功能,还会严重损害其外观美感。
因此,作为施工现场的质量控制人员,必须在建筑施工过程中严格把控以下方面,以预防外墙渗漏问题的发生:一、墙体检查与处理关于外墙砌筑及墙体孔洞处理的规范要求如下:一、外墙砌筑标准:1. 在进行外墙砌筑时,务必确保墙体无重缝、不透光,并且砂浆灰缝的分布要均匀一致。
2. 墙体与梁柱交接的部分,应采取适当的连接加强措施,同时确保交接面干净,无垃圾和余浆残留。
3. 为防止砂浆收缩导致的墙体沉降不均,砌筑墙体时不可一次性砌至顶部,应分二至三次完成。
4. 在砌筑过程中,还需定期检查墙体的平整度,以确保后续抹灰工序的厚度均匀,避免出现过厚或过薄的情况。
二、墙体孔洞的检查与处理措施:在抹灰作业前,务必对墙体内的孔洞进行详尽检查,并采纳有效的封堵措施,以保障墙体的完整性。
对于墙面不平整部分,应采纳1:3的水泥砂浆进行找平处理。
如遇特别厚的部分,需分层找平,或采纳挂钢筋网、粘结布等增强措施,以预防抹灰面因水泥干缩而产生开裂现象。
对于外墙因脚手架、塔吊、施工电梯等施工设备留下的洞口,应先进行清洁和润湿,再使用素水泥浆进行充分扫浆,并采用砌块或干硬性砼分两次实施封堵。
在后期抹灰时,同样需分层进行,以规避砂浆干缩可能导致的开裂问题。
若需在墙面上安装室外雨水管,管卡子钻孔应略微向下倾斜,并确保卡钉套膨胀胶管涂抹有环氧树脂且嵌入墙内。
严禁采用木楔作为固定材料。
对于混凝土剪力墙上的螺杆孔,应将其四周凿成喇叭口形状,并用膨胀水泥砂浆填满,最后以聚合物防水浆进行封口处理,确保封堵严密且无渗漏现象。
砼外墙若出现少量涨模、蜂窝麻面现象,应根据实际情况采取如下方法对砼表面进行修补:针对涨模修补,首先将不符合设计和规范要求的砼凸出部分凿除并清理干净,接着用钢丝刷或加压水洗刷基层,使其凿除面充分润湿,然后用1:2或1:2.5水泥砂浆找平,最后洒水养护十四天。

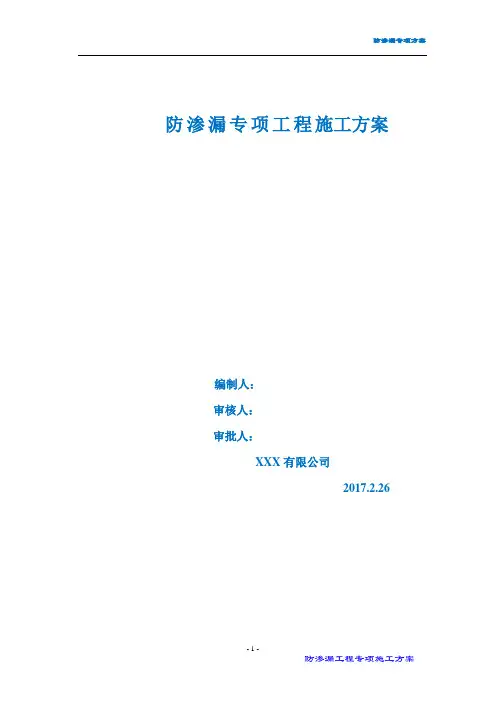

防渗漏专项工程施工方案编制人:审核人:审批人:XXX有限公司2017.2.26目录一、编制依据 (3)二、工程概况 (3)1、防水工程概况 (3)2地下室底板构造 (4)3、地下室顶板构造 (4)4、主楼屋面构造 (4)三、编制说明 (4)四、工程专项治理的质量目标 (4)五、实现目标的组织保证体系 (5)六、实现质量目标的主要部位及对策措施 (5)1、地下工程 (5)2、主体工程 (5)3、地面工程 (6)4、门窗工程 (8)5、屋面工程 (8)6、装饰工程 (10)7、水管接头及措施 (10)8、特殊部位的防水处理 (11)9、渗漏水治理 (12)10、楼面漏水治理 (13)七、淋水试验 (13)八、专项治理人员表 (15)编制依据1、合肥保利熙悦府1#-8#楼及地库建筑、结构施工图(安徽地平线建筑设计有限公司设计)。
2、保利熙悦府一标段工程施工组织设计3、《混凝土结构工程施工及验收规范》(GB 50204-2015)4、《建筑施工扣件式钢管脚手架安全技术规范》;JGJ130-20115、《建筑施工计算手册》;6、建筑施工模板安全技术规范》JGJ162-2008;7、国家及合肥市有关的规范、标准、规程;8、中国建筑科学研究院研发的PKPM施工安全计算软件;工程概况本工程由安徽保利和裕房地产开发有限公司投资兴建,安徽金田建筑设计咨询有限责任公司负责地质勘测,安徽地平线建筑设计有限公司设计,安徽省建设监理有限公司监理,广州富利建筑安装工程有限公司及江苏南通三建集团股份有限公司组成联合体共同承建。
本工程由7幢高层、1个连体地下室组成,1#土0.00相当于绝对标高13.2米,33层。
2#土0.00相当于绝对标高13.2米,24层。
3#土0.00相当于绝对标高13.0米,32层。
5#土0.00相当于绝对标高13.0米,21层。
6#土0.00相当于绝对标高13.0米,31层。
7#土0.00相当于绝对标高13.0米,31层。

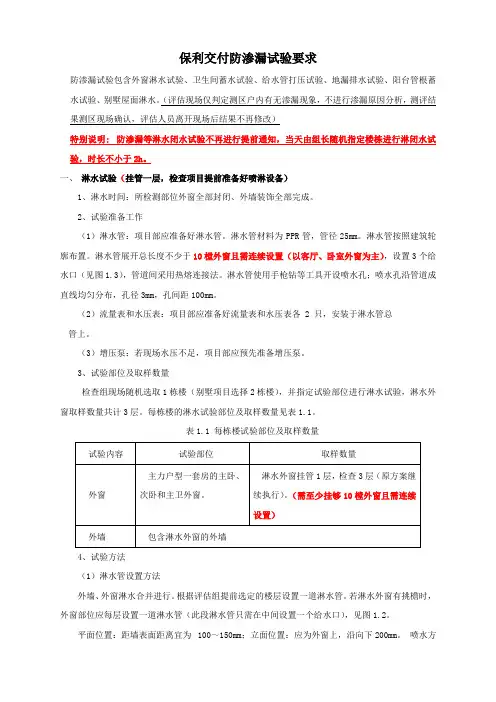

保利交付防渗漏试验要求防渗漏试验包含外窗淋水试验、卫生间蓄水试验、给水管打压试验、地漏排水试验、阳台管根蓄水试验、别墅屋面淋水。
(评估现场仅判定测区户内有无渗漏现象,不进行渗漏原因分析,测评结果测区现场确认,评估人员离开现场后结果不再修改)特别说明: 防渗漏等淋水闭水试验不再进行提前通知,当天由组长随机指定楼栋进行淋闭水试验,时长不小于2h。
一、淋水试验(挂管一层,检查项目提前准备好喷淋设备)1、淋水时间:所检测部位外窗全部封闭、外墙装饰全部完成。
2、试验准备工作(1)淋水管:项目部应准备好淋水管。
淋水管材料为PPR管,管径25mm。
淋水管按照建筑轮廓布置。
淋水管展开总长度不少于10樘外窗且需连续设置(以客厅、卧室外窗为主),设置3个给水口(见图1.3),管道间采用热熔连接法。
淋水管使用手枪钻等工具开设喷水孔;喷水孔沿管道成直线均匀分布,孔径3mm,孔间距100mm。
(2)流量表和水压表:项目部应准备好流量表和水压表各 2 只,安装于淋水管总管上。
(3)增压泵:若现场水压不足,项目部应预先准备增压泵。
3、试验部位及取样数量检查组现场随机选取1栋楼(别墅项目选择2栋楼),并指定试验部位进行淋水试验,淋水外窗取样数量共计3层。
每栋楼的淋水试验部位及取样数量见表1.1。
表1.1 每栋楼试验部位及取样数量4、试验方法(1)淋水管设置方法外墙、外窗淋水合并进行。
根据评估组提前选定的楼层设置一道淋水管。
若淋水外窗有挑檐时,外窗部位应每层设置一道淋水管(此段淋水管只需在中间设置一个给水口),见图1.2。
平面位置:距墙表面距离宜为100~150mm;立面位置:应为外窗上,沿向下200mm。
喷水方向与水平方向角度应为向下30°左右。
水压为自来水正常水压 3Kg/CM2,,淋水量应控制在3L/(m2.min)以上。
水压不足时应采用增压泵增压取水。
(2)淋水时间要求:淋水时间要求为不间断淋水不低于2小时,淋水停止前必须征得检查组同意。

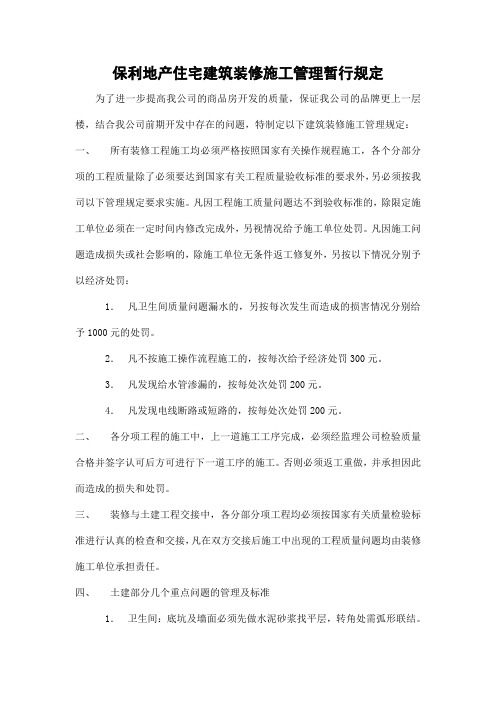

保利地产住宅建筑装修施工管理暂行规定为了进一步提高我公司的商品房开发的质量,保证我公司的品牌更上一层楼,结合我公司前期开发中存在的问题,特制定以下建筑装修施工管理规定:一、所有装修工程施工均必须严格按照国家有关操作规程施工,各个分部分项的工程质量除了必须要达到国家有关工程质量验收标准的要求外,另必须按我司以下管理规定要求实施。
凡因工程施工质量问题达不到验收标准的,除限定施工单位必须在一定时间内修改完成外,另视情况给予施工单位处罚。
凡因施工问题造成损失或社会影响的,除施工单位无条件返工修复外,另按以下情况分别予以经济处罚:1.凡卫生间质量问题漏水的,另按每次发生而造成的损害情况分别给予1000元的处罚。
2.凡不按施工操作流程施工的,按每次给予经济处罚300元。
3.凡发现给水管渗漏的,按每处次处罚200元。
4.凡发现电线断路或短路的,按每处次处罚200元。
二、各分项工程的施工中,上一道施工工序完成,必须经监理公司检验质量合格并签字认可后方可进行下一道工序的施工。
否则必须返工重做,并承担因此而造成的损失和处罚。
三、装修与土建工程交接中,各分部分项工程均必须按国家有关质量检验标准进行认真的检查和交接,凡在双方交接后施工中出现的工程质量问题均由装修施工单位承担责任。
四、土建部分几个重点问题的管理及标准1.卫生间:底坑及墙面必须先做水泥砂浆找平层,转角处需弧形联结。
然后做1.5 MM厚防水涂料,防水层在墙面一般位置做至1000MM高,淋浴间处做至1800 MM高。
底坑采用1:8水泥陶粒(或炉渣)回填,面做20 MM厚1:2.5水泥砂浆找平层后做1.5 MM厚双组份、渗透型的防水涂料, 防水涂料从地面做至墙面300MM高。
完成以上程序后再铺贴墙面层及地面面层。
2.公共部分等:所有铺贴块料面层(含地面及墙面)均必须地面和墙面的缝对齐,横平竖直,所有边角面层块(石材或磁面砖)宽度不得小于正常贴面的1/4亦不得少于100MM宽。

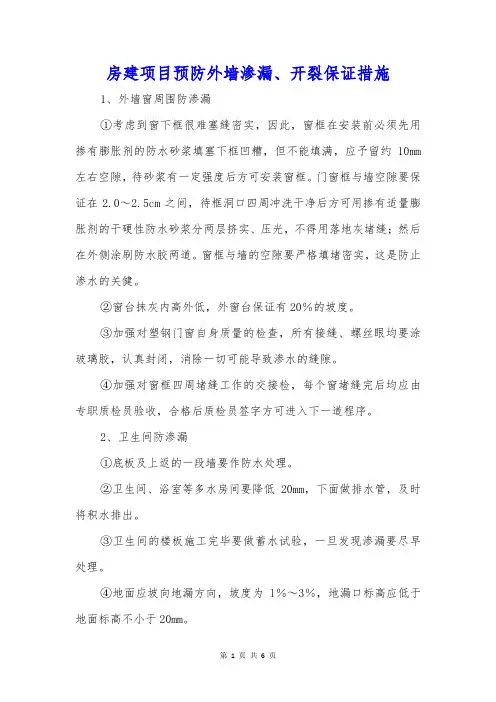

房建项目预防外墙渗漏、开裂保证措施1、外墙窗周围防渗漏①考虑到窗下框很难塞缝密实,因此,窗框在安装前必须先用掺有膨胀剂的防水砂浆填塞下框凹糟,但不能填满,应予留约10mm 左右空隙,待砂浆有一定强度后方可安装窗框。
门窗框与墙空隙要保证在2.0~2.5cm之间,待框洞口四周冲洗干净后方可用掺有适量膨胀剂的干硬性防水砂浆分两层挤实、压光,不得用落地灰堵缝;然后在外侧涂刷防水胶两道。
窗框与墙的空隙要严格填堵密实,这是防止渗水的关健。
②窗台抹灰内高外低,外窗台保证有20%的坡度。
③加强对塑钢门窗自身质量的检查,所有接缝、螺丝眼均要涂玻璃胶,认真封闭,消除一切可能导致渗水的缝隙。
④加强对窗框四周堵缝工作的交接检,每个窗堵缝完后均应由专职质检员验收,合格后质检员签字方可进入下一道程序。
2、卫生间防渗漏①底板及上返的一段墙要作防水处理。
②卫生间、浴室等多水房间要降低20mm,下面做排水管,及时将积水排出。
③卫生间的楼板施工完毕要做蓄水试验,一旦发现渗漏要尽早处理。
④地面应坡向地漏方向,坡度为l%~3%,地漏口标高应低于地面标高不小于20mm。
⑤地面标高应低于门外地面标高不小于20mm。
⑥地面及墙面找平层均采用1:2.5~1:3水泥砂浆。
⑦墙面的防水层应由顶板底做到地面,地面为刚性防水层时,应在地面与墙面交接处预留10mm 10mm凹槽,嵌填防水密封材料,地面柔性防水层应覆盖墙面防水层150mm。
⑧洁具、器具等设备沿墙周边和门框、预埋件、穿过防水层的螺钉周边均应采用高性能密封材料密封。
⑨柔性防水层上,应先做水泥砂浆保护层,后做面层。
①地漏口周围、直接穿过地面或墙面防水层管道及预埋件的周围与找平层之间应预留宽10mm、深7mm的凹槽,并嵌填密封材料。
地漏离墙面净距离宜为50mm~80mm。
地漏应低于排水表面5mm,与地面结合处应严密,牢固、整齐、美观。
②非热力管道穿过楼板时,用C20细石砼填缝,并在立管周围做20×20的凹槽,凹槽内用防水油膏嵌填密实,管道周围应做成圆锥形或馒头状高凸。

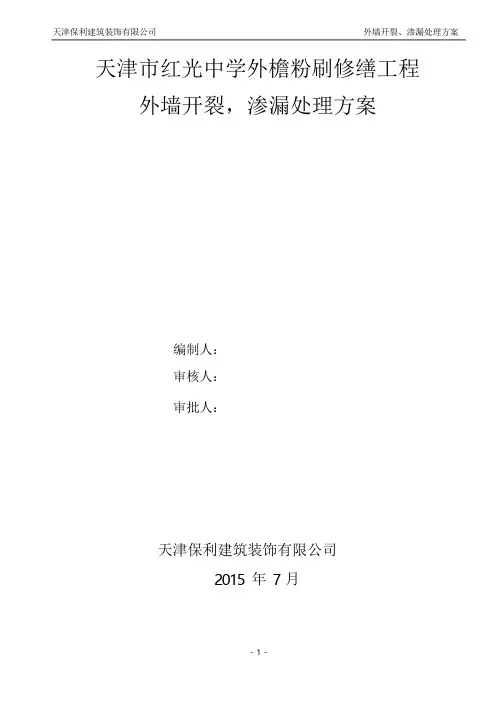

天津市红光中学外檐粉刷修缮工程外墙开裂,渗漏处理方案编制人:审核人:审批人:天津保利建筑装饰有限公司2015年7月一、编制依据及工程概况(一)、编制依据1、施工图纸。
2、规范(1)《工程测量规范》(GB50026-2007)(2)《建筑工程施工质量验收统一标准》(GB50300—2013)(3)《钢筋混凝土结构设计规范》(GB50010-2010)(4)《混凝土结构工程施工质量验收规范》(GB50204-2011)(5)《屋面工程质量验收规范》(GB50207-2012)(6)《建筑装饰装修工程质量验收规范》(GB50210--2011)(7)《建筑地面工程施工质量验收规范》(GB50209—2010)(8)《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《建设工程安全生产管理条例》、《安全生产许可证条例》(二)、工程概况(1)工程名称:天津市红光中学外檐修缮工程(2)建设单位:天津市红光中学监理单位:天津市大业房屋建设监理有限公司施工单位:天津保利建筑装饰有限公司(2)、工程特点天津市红光中学外檐粉刷工程项目综合楼1-5层外檐。
二、目的目前建筑外墙裂缝、渗漏水问题已成为当前突出的质量通病之一。
建筑建成投入使用后,外墙常出现裂缝、渗漏水现象。
通过现象找原因,并对原因进行分析,提出预防措施的新构造、新方法,能有效控制住宅工程外墙裂缝、渗漏水问题。
三、现象与部位1、框架梁底、柱边出现裂缝,引起渗漏。
2、外墙面上留有的凹凸线槽处,遇长时间的连续降雨,雨水会沿墙面的凸线或凹槽渗入墙体出现渗漏。
3、对于露台、小屋面与房间交界、外墙腰线、室外楼梯与墙面交界处易渗漏。
4、在主体结构施工过程中,预留的各种施工孔洞(如脚手架眼、步步紧、穿墙的螺栓孔、外挑架槽钢孔、刚性拉结点留孔以及水电等安装时的管洞等外墙薄弱部位),处理不当均易出现局部渗漏现象。
渗漏面积大小不等,位置也无一定规律,或成条状,或连成片状。
5、外墙抹灰层空鼓、开裂引起渗漏水。

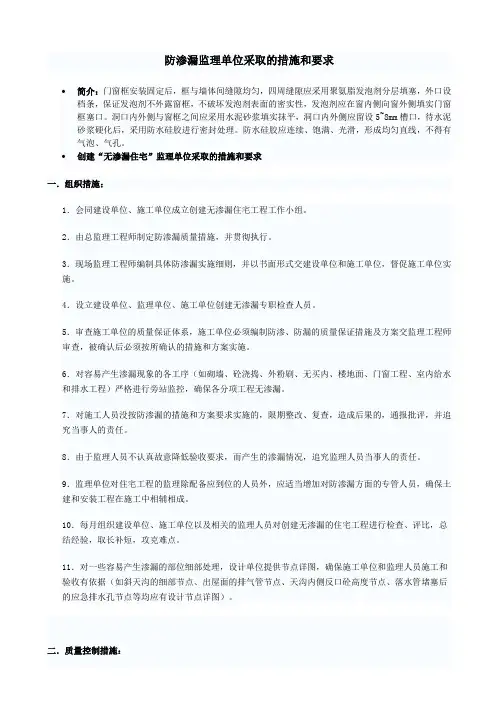

防渗漏监理单位采取的措施和要求•简介:门窗框安装固定后,框与墙体间缝隙均匀,四周缝隙应采用聚氨脂发泡剂分层填塞,外口设档条,保证发泡剂不外露窗框,不破坏发泡剂表面的密实性,发泡剂应在窗内侧向窗外侧填实门窗框塞口。
洞口内外侧与窗框之间应采用水泥砂浆填实抹平,洞口内外侧应留设5~8mm槽口,待水泥砂浆硬化后,采用防水硅胶进行密封处理。
防水硅胶应连续、饱满、光滑,形成均匀直线,不得有气泡、气孔。
•创建“无渗漏住宅”监理单位采取的措施和要求一.组织措施:1.会同建设单位、施工单位成立创建无渗漏住宅工程工作小组。
2.由总监理工程师制定防渗漏质量措施,并贯彻执行。
3.现场监理工程师编制具体防渗漏实施细则,并以书面形式交建设单位和施工单位,督促施工单位实施。
4.设立建设单位、监理单位、施工单位创建无渗漏专职检查人员。
5.审查施工单位的质量保证体系,施工单位必须编制防渗、防漏的质量保证措施及方案交监理工程师审查,被确认后必须按所确认的措施和方案实施。
6.对容易产生渗漏现象的各工序(如砌墙、砼浇捣、外粉刷、无买内、楼地面、门窗工程、室内给水和排水工程)严格进行旁站监控,确保各分项工程无渗漏。
7.对施工人员没按防渗漏的措施和方案要求实施的,限期整改、复查,造成后果的,通报批评,并追究当事人的责任。
8.由于监理人员不认真故意降低验收要求,而产生的渗漏情况,追究监理人员当事人的责任。
9.监理单位对住宅工程的监理除配备应到位的人员外,应适当增加对防渗漏方面的专管人员,确保土建和安装工程在施工中相辅相成。
10.每月组织建设单位、施工单位以及相关的监理人员对创建无渗漏的住宅工程进行检查、评比,总结经验,取长补短,攻克难点。
11.对一些容易产生渗漏的部位细部处理,设计单位提供节点详图,确保施工单位和监理人员施工和验收有依据(如斜天沟的细部节点、出屋面的排气管节点、天沟内侧反口砼高度节点、落水管堵塞后的应急排水孔节点等均应有设计节点详图)。
保利地产工程防渗漏管
控要求
内部编号:(YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128)
保利房地产(集团)股份有限公司工程防渗漏管控要求
前言
为控制项目渗漏风险,提升项目交付质量,降低渗漏维修率,特编制本防渗漏指导文件,以规范防渗漏管控标准动作,统一管理行为表单化,强制执行渗漏关键节点做法,达到降低项目渗漏率的目的。
防渗漏管控标准动作主要包含图纸会审、工艺样板引路、防水材料检验、防渗漏专项隐蔽验收及过程控制、蓄水/淋水试验及雨后检查、在合同或补充协议中明确渗漏奖罚细则,各项目部应严格按要求执行,并留存管理行为记录。
防渗漏关键节点做法图主要包括地下室、楼地面、外墙、屋面等部位的易渗漏节点,请各子公司依据当地地域特点,明确做法,并纳入到招标文件附件中,确保最终落实到现场。
各司应严格执行本防渗漏文件要求,全面提升防渗漏水平,逐步向“零渗漏”的精品工程目标迈进。
第一部分防渗漏管控标准动作
1图纸会审
项目开工前,甲方、监理及各相关施工方应组织图纸会审及技术交底,对图纸质量进行把关。
防水方面应重点关注细部构造、关键节点等易渗漏部位,及时发现并纠正设计中的疏漏,使施工单位切实掌握各项防水设计要求。
如部分防水施工形式对地方公司属于第一次施工,有必要时应请专业合作单位、设计单位或集团其他有类似经验的公司补充进行针对性的专项技术交底。
各项目必须及时做好图纸会审记录及防水审查要点记录。
【附表一:“图纸会审记录”样表】
2工艺样板引路
对工程易渗漏部位:外墙螺杆洞堵塞、外脚手架留置脚手眼堵塞、穿墙穿楼板管洞堵塞、烟道预留洞口堵塞、外门窗堵塞防水、卫生间防水、阳台(露台)防水、屋面防水等实行工艺样板引路制度。
各防水样板未经施工单位、监理单位、建设单位三方签字确认,禁止大面积施工。
防水样板实施方式:可设置于所在项目集中工法样板展示区内;也可在每个子项施工之前,首先选择一个区域施工,施工完之后通知总监(总监代表)及甲方验收,验收通过的子项目可作为样板引路,并留存影像记录。
各项目必须及时签署工艺样板确认单。
【附表二:“工艺样板确认单”样表】
3防水材料检验
3.1每批防水材料进场,监理进行100%验收,填写进场验收记录,并对进场验
收行为拍照留存,项目主管工程师参与不少于30%验收,;
3.2对进场后的防水材料,按公司和质量规范要求进行取样有见证送检,项目
部主管工程师必须参与第一次取样;
各项目必须及时做好防水材料验收单及进场台账。
【附表三:“材料进场报审表”样表】
4防渗漏专项隐蔽验收及施工过程控制
对工程易渗漏的关键部位:外墙螺杆洞堵塞、后浇带浇筑、屋面防水等须实施防渗漏专项隐蔽验收制度。
监理进行100%专项隐蔽验收、项目主管工程师参与不少于30%专项隐蔽验收。
隐蔽验收通过后方可继续下一步工序的施工。
各项目部必须加强防水工序施工过程中的控制,并留存关键过程影像记录。
【附表四:“防水隐蔽工程过程记录单”】
5蓄水、淋水试验及雨后检查
5.1屋面结构板、露台结构板、阳台结构板、卫生间结构板、楼板吊洞等进行
不小于24小时蓄水试验,如发生渗漏及时进行结构补强,直至结构板不渗
漏才能进行下道防水层施工,并做好必要的工序交接记录;
【附表五:“工程工序交接验收确认表”样表】
5.2铝合金门窗安装完毕后,与外墙淋水一起,对外门窗进行淋水检验(依当
地质监部门要求执行);
参考淋水方案:水压力为2公斤,流量为S*m(水管管长),PVC管为Φ
25,孔距100mm。
5.3除上述试验外,必须做雨后检查,要求连续降雨8小时以上、降雨量达
50mm(依当地区域特点制定具体标准),对已完成全部防水工序的屋面、
露台、外门窗等部位,项目部就要组织监理或物业进行全面查验,并形成
雨后检查记录,同一部位每年至少进行两次雨后查验。
【附表六:“淋水试验/雨后渗漏情况检查记录”样表】
6在合同或补充协议中明确渗漏奖罚
6.1在合同或补充协议中必须明确我司相关防渗漏体系做法及管理要求;
6.2在合同或补充协议中必须明确我司相关防渗漏奖惩细则,通过合同奖罚条
款约束,提高施工单位自身对于防渗漏的重视程度:
6.2.1在合同或补充协议中可明确集团第三方评估(过程评估或交付
评估)中渗漏风险超过一定分值(依地区具体情况设定合理值)的处
罚细则,可与当月进度款挂扣;
6.2.2在合同或补充协议中须明确工程交付后,业主渗漏报修数量的
奖罚标准细则;
例:若两年内渗漏点数未超过3个/10000m2,则甲方向乙方支付防水工程结算总造价的3%,若两年内渗漏点数超过3个/10000m2,根据超出点数每点扣除一定金额作为处罚;若五年内渗漏点数未超过5个/10000m2,则甲方向乙方支付防水工程结算总造价的2%,若五年内渗漏点数超过5个/10000m2,根据超出点数每点扣除一定金额作为处罚。
附:
保利项目留档备查防渗漏管理行为记录表单汇总
说明:
1、表单形式分为“各子公司统一表单形式”及“保利地产统一表单形式”两种,其中
a、“各子公司统一表单形式”即表单形式子公司内部所有项目统一即可。
可在集团参考样表的基础上根据当地特点丰富调整,但表格内容须能反映出各类规范动作;
b、“保利地产统一表单形式”即表单形式全国保利地产项目强制统一使用。
表中人员对该楼栋防水承担明确责任,建议防水质量与绩效挂钩,并建议将该表纳入工程进度款、监理费或竣工决算的先决条件。
2、所有表单必须真实有效、相关单位实际负责人及时签字,真正起到规范防水工作各关键动作的作用,并要求完整保存管理痕迹,留档备查,集团管理巡检抽检。
附表一(参考类)施工图纸会审记录
1、所有会审图纸均应记录在表内,红色字为必审防水专项图名。
无意见时,应在“提出图
纸问题”、“图纸修订意见”栏内注明“无”;
2、强制审查防水要点见附件;
3、本表一式四份,由监理单位填写、整理并存一份,与会单位会签各存一份。
1、“十必须”与“十禁止”与施工图一致的在“审查情况”栏中填“√”,不一致的标示
后须报主管领导审批意见。
2、该表为保利地产强制统一表格,各新开项目必须严格执行,留档备查。
附表二(参考类)工程样板制作验收确认单
1、样板实施方式:可以设置于所在项目集中工法样板展示区,也可以在每个子项施工之前,首先选择单体内一个区域施工,施工完之后通知监理及甲方验收,验收通过的子项目可作为样板引路;
2、各样板做法应符合设计要求,未经三方签字确认禁止大面积施工;
3、影像记录照片需与表单内编号对应,照片取景时应能够反映出所在大致位置。
影像记录存档(示例表格)
注:照片编号与主表一一对应;照片取景时应能够反映出所在楼栋大致位置。
附表四(强制类)防水隐蔽工程过程记录单(一栋一单)
填表说明:1、地库按项目具体情况划分至邻近楼栋表单中,由甲方人员划分并分发派单给各监理;2、监理负责对隐蔽工程施工质量情况及时进行拍照、存档,在“施工情况”栏中与现场一致的在□内打√,不一致的打×;项目部甲方人员负责抽查、核实;3、如表单中某项未能及时旁站,监理单位需附情况说明,总监(总监代表)签名。
影像记录存档(示例表格)
注:照片编号与主表一一对应;照片取景时应能够反映出所在楼栋大致位置。
附表五(参考类)工程工序交接验收确认表
填表说明:监理负责在“验收情况”栏中与现场一致的在□内打√,不一致的打×;项目部甲方人员负责抽查、核实。
附表六(参考类)项目外墙淋水试验(雨后检查)渗漏记录表 施工单
监理记
记录时间:
注:1、若因恰遇下雨而不予淋水,则应特别注明为雨后渗漏记录,并说明雨量(暴雨、大雨、中雨),淋水时间则计为下雨时间。
2、要求连续降雨8小时以上、降雨量达50mm(依当地区域特点制定具体标准),对已完成全部防水工序的屋面、露台、外门窗等部
位,项目部就要组织监理或物业进行全面查验,同一部位每年至少进行两次雨后查验。
第二部分防渗漏关键节点做法图
强制执行做法项及荐参考做法项节点图见CAD文件“保利地产防渗漏关键节点做法图(强制项+推荐项).dwg”。
各子公司请依当地地域特点及项目建筑形式统一本公司的关键节点防水做法(板面形式应与集团所发一致),并将统一后的节点图纳入到新项目的招标文件附件中,技术部负责协调设计院落实到施工图纸上,最终确保落实到现场。
集团将按各子公司最终确定并向集团报备的节点做法图进行抽查。
