电大专科机械制图机考网考试题库及答案一、选择题（每题2分，共40分）1. 机械制图中，下列哪个选项是正确的比例？A. 1:1B. 1:10C. 10:1D. 100:1答案：A2. 在机械制图中，下列哪个视图表示物体的前面？A. 主视图B. 俯视图C. 左视图D. 右视图答案：A3. 机械制图中，下列哪个尺寸标注方法是不正确的？A. 尺寸线与轮廓线平行B. 尺寸线与轮廓线垂直C. 尺寸线与轮廓线重合D. 尺寸线与轮廓线相切答案：C4. 在机械制图中，下列哪个选项表示圆锥？A. 圆柱B. 圆锥C. 圆球D. 圆环答案：B5. 机械制图中，下列哪个选项表示螺纹？A. M10B. G1/2C. H7D. F8答案：A6. 在机械制图中，下列哪个选项表示粗糙度？A. Ra0.8B. Rz1.6C. Rmax3.2D. Rz0.4答案：A7. 机械制图中，下列哪个选项表示直角坐标？A. 极坐标B. 笛卡尔坐标C. 柱面坐标D. 球面坐标答案：B8. 在机械制图中，下列哪个选项表示斜视图？A. 主视图B. 俯视图C. 左视图D. 斜视图答案：D9. 机械制图中，下列哪个选项表示剖面图？A. 全剖面图B. 半剖面图C. 阶梯剖面图D. 移出剖面图答案：D10. 在机械制图中，下列哪个选项表示尺寸公差？A. IT7B. JS7C. H7D. f8答案：A二、判断题（每题2分，共20分）1. 机械制图中，尺寸标注必须清晰、准确，且不能重复标注。
（）答案：正确2. 在机械制图中，主视图、俯视图和左视图的投影规律是长对正、宽相等、高平齐。
（）答案：正确3. 机械制图中，剖面图是用来表示物体内部结构的。
（）答案：正确4. 在机械制图中，尺寸标注的基准线应与轮廓线平行。
（）答案：错误5. 机械制图中，斜视图是用来表示物体斜面的。
（）答案：正确6. 在机械制图中，尺寸标注应遵循“先大后小、先长后短”的原则。
（）答案：正确7. 机械制图中，粗糙度符号应标注在尺寸线的延长线上。
《最新国家开放大学电大《机械制图》机考形考多项选择题试题及答案》摘要：C. 半拱形带孔立板 D. 凸台 E. 肋板（2）该组合体的组成形式错误说法有（ A C D ），下部中间位置长方体被切除 C. 上部半圆柱体被切除 D. 左右共两个圆柱被切除 E. 肋板被切除（2）该组合体的组成形式错误说法有（ A C D E ），C） A. 两个凸台孔底板 B. 带键槽孔半拱形立柱 C. 圆弧槽立柱 D. 球体 E. 肋板（2）该组合体的组成形式有（ A B ）最新国家开放大学电大《机械制图》机考形考多项选择题试题及答案多项选择题 1．根据图4所示组合体，回答如下问题。
图4 （1）该组合体可分解为（A B C）较简单的几何形体。
A. 底板B. 带孔圆台C. 前面带孔的空心圆柱，且空心圆柱上面不通。
D. 支承板E. 肋板（2）该组合体的组成体间的组成形式有（ A B D ）。
A. 堆砌叠加式B. 相交叠加式C. 有相切叠加D. 截切式E. 有支承板相交（3）该组合体主视图应采用全剖视图的原因为（ A B ） A. 内部结构需要表达 B外部结构简单 C俯视图前后结构对称 D左视图前后结构对称 E主视图上下结构对称（4）全剖视图绘制过程为（ A B C D E ） A. 在主视图位置抄画A向视图中的图线 B. 把虚线画成实线 C. 擦去圆台与圆柱的相贯线 D. 剖面区域画上剖面线，注意与左视图上剖面线方向间距要相同 E. 可见轮廓和断面轮廓均用粗实线画出（5）图5是图4的主视图，采用全剖视图画法，画正确的部分有（ A B D E ）。
A底板 B圆台、圆柱 C圆 D剖面线 E.B-B标注 2. 根据图4所示组合体，回答如下问题。
图4 （1）该组合体可分解为（A B E）较简单的几何形体。
A. 四孔底板B. 竖立圆管C. 前面带孔的空心圆柱，且空心圆柱上面不通。
D. 凸台E. 肋板（2）该组合体的组成体间的组成形式有（ A B ）。

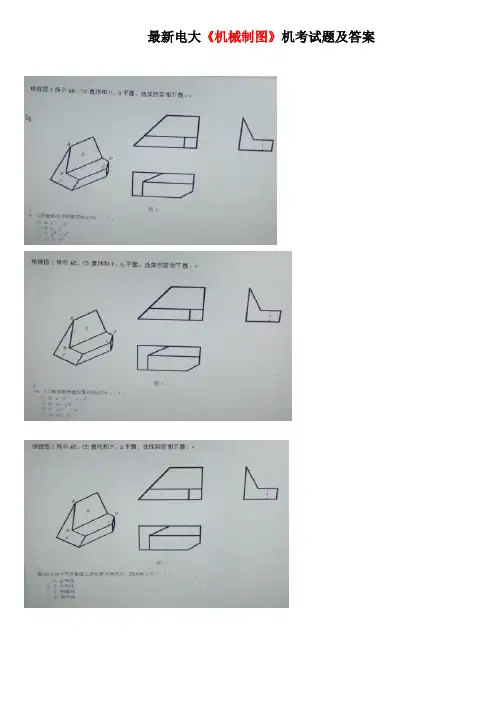

（精华版）最新国家开放大学电大《机械制图》七套机考标准试题及答案（试卷号：2415）100%通过试卷总分: 100分答题时间: 60 分钟2415机械制图-0001一、单项选择题（每题3分，共30分）根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 11.AB、CD直线的正面投影应标记为（）。
A. a’b’、c’d’2.AB、CD直线的水平投影应标记为（）。
B. ab、cd3.AB、CD直线的侧面投影应标记为（）。
C. a”b”、c”d”4.P、Q平面的正面投影应标记为（）。
A. p’、q’5.P、Q平面的水平投影应标记为（）。
B. p、q6.P、Q平面的侧面投影应标记为（）。
C. p”、q”7.直线AB在三个投影面上的投影均不反映实长，因此称之为（）A.一般位置直线或倾斜线8.直线CD在侧面投影面上的投影有积聚性，因此称之为（）B. 侧垂线9.平面P在（）面上的投影反映实形，因此称之为水平面。
B. 水平投影210.平面Q 的水平投影投影具有积聚性，因此称之为（ ） A. 铅垂面二、判断题（每题2分，共20分）根据图2所示切割体的水平投影和侧面投影，判断(1)~(8)问题的正确与否，根据图3，判断(9)~(10)问题的正确与否。
图 2（1）其基本体是半个球体。
（ √ ） （2）半球体的底面是水平面。
（ √ ）（3）有两个平面来切割球体，一个是切割平面是正平面，另一个是水平面。
（ √ ） （4） 有两个平面来切割球体，一个是切割平面是水平面，另一个是侧平面。
（ × ） （5） 其正面投影的转向轮廓线为直线。
（ × ） （6）其正面投影的转向廓线为圆弧。
（√ ）（7）用正平面切割球体，其截交线的正面投影反映实形。
（ √ ）（8）用水平面切割球体，其截交线的水平投影圆弧半径小于球体半径。
（ √ ） （9） 图3正面投影正确。
（ √ ） （10） 图3水平投影错误。
（ × ）图3三、多项选择题(每题4分，共20分。
最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。
A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。
B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。
C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。
A. p’、q’（5） P、Q平面的水平投影应标记为（ B ）。
B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。
C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）B. 侧垂线（9）平面P在（ B ）面上的投影反映实形，因此称之为水平面。
B. 水平投影（10）平面Q的水平投影具有积聚性，因此称之为（ A ）A. 铅垂面2. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图1（1）AB、CD直线的正面投影应标记为（ A ）。
A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。
B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。
C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。
A. p’、q’（5.） P、Q平面的水平投影应标记为（ B ）。
B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。
C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在水平投影面上的投影反映实长，因此称之为（ B ）B. 水平线（9）平面P在（ A）面上的投影具有积聚性，因此称之为正垂面。
A. 正面投影（10）平面Q在侧面投影面上的投影有积聚性，因此称之为（ C ）C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1 （1）AB、CD直线的正面投影应标记为（ A ）。
机械制图一、单项选择题。
根据图 1 所示 AB、CD 直线和 P、Q 平面，选择回答如下题:1.CD 直线的侧面投影应标记为 AA a'b' , c'd'B ab , cdC A"B" , C"D" DAB , CD2.P , Q 平面的侧面投影应标记为 CA p' , q'B p , qC p" , q"D P , Q3.P , Q 平面的正面投影应标记为 AA p' , q'B p , qD P , Q4.直线却的侧面投影具有积聚性,因此称之为(BA 一般位置直线或倾斜线B 侧垂线C 正平线D 水平线5.平面 Q 在侧面投影面上的投影反映图形,因批称之カ BA 铅垂面B 侧平面C 侧垂面D 一般位置平面6.直线 CD 的水平投影面具有积聚性,因此称之为()BA 正平线B 铅垂线C 侧重劣D 侧平线7.平面在()面上的投影具有釈果性,国批称之カ侧连画AA 正面投影B 水平投影C 侧面投影D 一般位置8.P , Q 平面的水平投影应标记为AB p , qC p" , q"D P , Q9.AB、 CD 直线的正面投影应标记为()。
AA a'b' , c'd'B ab , cdC A"B" , C"D" DAB , CD10.AB、 CD 直线的水平投影应标记为()。
BA a'b' , c'd'B ab , cdC A"B" , C"D"D AB , CD根据图 1 所示邮、 CD 直线和 P、Q 平面,选择回答如下题:+11.平面 P 在侧国投影面上的投影具有釈紧性,因比称之カ BA 铅垂面C 侧垂面D 一般位置平面12.AB、CD 直线的正面投影应标记为()AA a'b' , c'd'B ab ,cdC a"b" , c"d" DAB , CD13.直线 AB 的侧面投影具有积聚性,因此称之为 CA 正垂线B 铅垂线C 侧垂线D 侧平线19.直线 CD 在侧面投影面上的投影反映实长,因此称之为 CA 一般位置直线或倾斜线B 侧平线C 正平线D 水平线20.平面 Q 在()面上的投影反映实形,因此称之为侧平面。
最新国家开放大学电大《机械制图》机考网考题库及答案100%通过考试说明：2017年秋期电大把《机械制图》纳入到机考（网考）平台进行上机考试，针对这个平台，本人汇总了该科所有的题，形成一个完整的题库，并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。
做考题时，利用本文档中的查找工具（CTRL+F），把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。
本文库还有其他机考网核及教学考一体化答案，敬请查看。
一、单项选择题1．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。
A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。
B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。
C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。
A. p’、q’（5） P、Q平面的水平投影应标记为（ B ）。
B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。
C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）B. 侧垂线（9）平面P在（ B ）面上的投影反映实形，因此称之为水平面。
B. 水平投影（10）平面Q的水平投影具有积聚性，因此称之为（ A ）A. 铅垂面2. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图1 （1）AB、CD直线的正面投影应标记为（ A ）。
A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。
B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。
C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。
A. p’、q’（5.） P、Q平面的水平投影应标记为（ B ）。
最新电大专科《机械制图》机考网考题库及答案C、80mmD、90mm6、已知轴承型号为6305,则轴承内径尺寸为（ B ）A、5mmB、25mmC、305 mmD、6305mm]7、管螺纹代号是（ C ）A、 BB、TrC、 GD、M8、外螺纹大径用（ B ）符号表达。
A、 DB、 dC、D1D、d19、依照投影面展开法则，三个视图互相位置必然是以B ）为主。
A.左视图B.主视图C.俯视图D.任一视图10、国标中规定用（ C ）作为基本投影面。
A.正四周体四周体B. 正五面体五面体C. 正正六面体六个面D. 正三面体三个面11、基本视图重要用于表达零件在基本投影方向上B ）形状。
内部 B.外部 C.先后 D.左右12、投影面垂直线有（ B ）反映实长。
A.一种投影 B．两个投影C.三个投影Ｄ．四个投影1、工程惯用投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。
2、在工程技术中为了精确地表达机械、仪器、建筑物等物形状、构造和大小，依照投影原理原则或关于规定画出图形，叫做视图。
3、在图纸上必要用粗实线画出图框，标题栏普通应位于图纸右下方位。
4、图样中，机件可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。
5、比例是图形与实物相应要素线性尺寸比，在画图时应尽量采用原值比例，须要时也可采用放大或缩小比例，其中1：2为缩小比例，2：1为放大比例。
无论采用哪种比例，图样上标注应是机件实际尺寸。
6、机件真实大小以图样上所标注尺寸数值为根据与比例及视图大小无关。
7、标注尺寸三要素尺寸数字、尺寸线和尺寸界线。
8、尺寸标注中符号：R表达半径，Φ表达直径。
9、标注水平尺寸时，尺寸数字字头方向应向上；标注垂直尺寸时，尺寸数字字头方向应向左。
角度尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必要断开。
10、平面图形中线段有已知线段、中间线段和连接线段三种。
可编辑修改精选全文完整版最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。
A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。
B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。
C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。
A. p’、q’（5） P、Q平面的水平投影应标记为（ B ）。
B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。
C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）B. 侧垂线（9）平面P在（ B ）面上的投影反映实形，因此称之为水平面。
B. 水平投影（10）平面Q的水平投影具有积聚性，因此称之为（ A ）A. 铅垂面图1（1）AB、CD直线的正面投影应标记为（ A ）。
A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。
B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。
C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。
A. p’、q’（5.） P、Q平面的水平投影应标记为（ B ）。
B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。
C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在水平投影面上的投影反映实长，因此称之为（ B ）B. 水平线（9）平面P在（ A）面上的投影具有积聚性，因此称之为正垂面。
A. 正面投影（10）平面Q在侧面投影面上的投影有积聚性，因此称之为（ C ）C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。
最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1．根据图1所示AB 、CD 直线和P 、Q 平面，选择回答如下题：图 1（1）AB 、CD 直线的正面投影应标记为（ A ）。
A. a’b’、c’d’（2）AB 、CD 直线的水平投影应标记为（ B ）。
B. ab 、cd（3）AB 、CD 直线的侧面投影应标记为（ C ）。
C. a ”b ”、c ”d ”（4） P 、Q 平面的正面投影应标记为（ A ）。
A. p’、q’（5） P 、Q 平面的水平投影应标记为（ B ）。
B. p 、q（6） P 、Q 平面的侧面投影应标记为（ C ）。
C. p ”、q ”（7） 直线AB 在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD 在侧面投影面上的投影有积聚性，因此称之为（ B ）（9）平面P在（B ）面上的投影反映实形，因此称之为水平面。
B. 水平投影（10）平面Q的水平投影具有积聚性，因此称之为（A ）A. 铅垂面2. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图1 （1）AB、CD直线的正面投影应标记为（A ）。
A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。
B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。
C. a”b”、c”d”（4）P、Q平面的正面投影应标记为（ A ）。
A. p’、q’（5.）P、Q平面的水平投影应标记为（ B ）。
B. p、q（6）P、Q平面的侧面投影应标记为（ C ）。
C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（A ）A.一般位置直线或倾斜线（8）直线CD在水平投影面上的投影反映实长，因此称之为（ B ）B. 水平线A. 正面投影（10）平面Q在侧面投影面上的投影有积聚性，因此称之为（C ）C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图1 （1）AB、CD直线的正面投影应标记为（A ）。
