proteus实验报告Proteus实验报告引言：Proteus是一款功能强大的虚拟电子电路设计软件，被广泛应用于电子工程领域。
通过Proteus，我们可以在计算机上模拟和验证各种电路设计，从而提高电路设计的效率和准确性。
本篇实验报告将介绍我在使用Proteus进行实验时的经验和收获。
实验一：基本电路设计与模拟在Proteus中，我们可以通过拖拽电子元件和连接它们的引脚来设计电路。
首先，我选择了一个简单的LED电路作为实验对象。
通过在Proteus中选择LED和电阻元件，并将它们连接在一起，我成功地设计出了一个基本的LED电路。
接下来，我设置了电源电压和电阻值，然后点击仿真按钮进行模拟。
通过观察仿真结果，我可以清晰地看到LED是否正常工作、电流大小等信息，这对于验证电路设计的正确性非常有帮助。
实验二：模块化设计与调试在电子工程中，模块化设计是一种常用的设计方法。
通过将电路划分为多个模块，我们可以分别设计和测试每个模块，最后将它们组合在一起形成完整的电路。
在Proteus中，我可以使用子电路功能来实现模块化设计。
我选择了一个简单的四位二进制加法器作为实验对象。
首先，我设计了一个单独的半加器模块，并对其进行仿真和调试。
然后，我将四个半加器模块组合在一起形成完整的加法器电路，并进行整体仿真。
通过这种模块化设计的方法，我可以更加方便地调试和验证电路的正确性。
实验三：PCB设计与布局在电子产品的制造中，PCB（Printed Circuit Board）的设计和布局是一个非常重要的环节。
Proteus提供了PCB设计的功能，可以帮助我们将电路设计转化为实际的PCB板。
在Proteus中，我可以选择合适的尺寸和层数，并将电子元件放置在PCB板上，然后进行布线。
通过Proteus提供的自动布线功能，我可以自动完成电路的布线，节省了大量的时间和精力。
在完成布线后，我可以生成PCB板的制造文件，然后将其发送给PCB制造厂家进行生产。
proteus仿真课程设计一、教学目标本课程的教学目标是让学生掌握Proteus仿真软件的基本操作，能够进行简单的电路设计和仿真实验。
具体包括以下三个方面：1.知识目标：使学生了解Proteus软件的基本功能和操作界面，理解电路仿真原理，掌握电路图的绘制和元件的选取与放置。
2.技能目标：培养学生能够运用Proteus软件进行电路设计和仿真实验，能够分析并解决实验过程中遇到的问题，提高学生的动手能力和创新思维。
3.情感态度价值观目标：培养学生对电子技术和仿真实验的兴趣，增强学生的团队合作意识，培养学生的科学探究精神。
二、教学内容教学内容主要包括Proteus软件的基本操作、电路图的绘制、元件的选取与放置、电路仿真原理及实验操作等。
具体安排如下：1.Proteus软件的基本操作：介绍软件的启动与退出、界面布局、工具栏功能等。
2.电路图的绘制：讲解电路图的基本元素、绘制方法以及常用电路符号。
3.元件的选取与放置：介绍元件库的分类、元件的选取与放置方法、元件参数的设置等。
4.电路仿真原理：讲解仿真实验的基本原理、仿真步骤以及结果分析。
5.实验操作：安排一系列具有代表性的实验，使学生在实践中掌握Proteus软件的使用。
三、教学方法为了提高教学效果，本课程将采用以下教学方法：1.讲授法：讲解Proteus软件的基本操作、电路图的绘制、元件的选取与放置等理论知识。
2.案例分析法：通过分析具体案例，使学生掌握电路仿真原理及实验操作。
3.实验法：安排一系列实验，让学生动手操作，培养学生的实际操作能力。
4.小组讨论法：鼓励学生分组讨论实验过程中遇到的问题，培养学生的团队合作精神。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：《Proteus仿真教程》2.参考书：《电子电路设计与仿真》3.多媒体资料：教学PPT、实验演示视频等。
4.实验设备：计算机、Proteus软件、电子元件等。
protues仿真与演示实验报告II实验课程名字 ,Protues仿真与演示时间:大三秋学期6——10周姓名:杨祥班级: 电信1001学号:2010010指导老师:翁志刚一.实验目的1、掌握Proteus ISIS基本功能。
2、掌握Proteus ISIS文件的基本操作方法和管理方法。
3、掌握Proteus ISIS仿真控制器件和虚拟仪器的使用方法。
4、掌握电子电路的设计与仿真调试的方法。
二.实验设备计算机，Proteus软件，Word软件。
三.实验内容I. Proteus软件的安装与运行基本电路图的连接运行 1.软件的安装下载完后，解压压缩包里的文件第1步、双击:Proteus 7.5 sp3 Setup目录下面的Proteus 75SP3 Setup.exe 开始安装在安装过程中会提示下图找到破解目录下的补丁打开。
第2步.打开完成后，点击install将这些key文件安装过来。
如图第3步、安装后点完成，就跳回到初始安装界面了，这个时候你就可以点next 开始正式安装文件了。
后面都点下一步即可。
第四步、安装完成后还需要运行破解补丁:执行LXK Proteus 7.5 SP3 v2.1.,将目录指定到X:\Program Files\Labcenter Electronics\Proteus 7 Professional(X是你安装的盘符)，然后执行update;安装完成就可以打开软件了。
如下面。
不过这个时候还是英文版。
第五步、转换中文版。
将汉化文件解压覆盖到X:\Program Files\Labcenter Electronics\Proteus 7 Professional \BIN(不会找安装目录的，在运行文件上点右键属性)如图到这里就完全汉化成功了。
2.软件打开1、双击桌面上的ISIS 7 Professional 图标或者单击屏幕左下方的“开始”?“程序”?“Proteus 7 Professional” ?“ISIS 7 Professional”，出现如图所示界面，随后就进入了Proteus ISIS集成环境。
实验1 PROTUES环境及LED闪烁实验1．实验任务做一个闪烁灯：在P1.0端口上接一个发光二极管D1，使D1在不停地一亮一灭，一亮一灭的时间间隔为0.2秒，重复循环。
2．电路原理图3．程序设计内容（1）延时程序的设计方法作为单片机的指令的执行的时间是很短，数量大多是微秒级。
实验要求的闪烁时间间隔为0.2秒，所以在执行某一指令时，需要插入延时程序，来达到实验的要求。
延时子程序如下：DELAY: MOV R5, #20D1: MOV R6, #20D2: MOV R7, #248DJNZ R7, $DJNZ R6, D2DJNZ R5, D1RET（2）输出控制如上图所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平，即P1.0＝0时，发光二极管L1亮；我们可以使用SETB P1.0指令使P1.0端口输出高电平，使用CLR P1.0指令使P1.0端口输出低电平。
实验2 外部中断实验1．实验任务设计一个交通灯正常工作程序，并在有意外情况发生的情况下，能自动中断进入到中断服务程序运行，进行紧急事故处理，处理完成后能回到正常工作程序继续运行。
如原理图所示，P1接一位数码管用于显示时间，P2端口接东西方向和南北方向红绿灯，P3.2接一个按钮用于模拟一个外部中断源，当正常工作时，东西方向绿灯亮8秒，然后南北方向绿灯亮9秒；当模拟中断源发出中断信号时，东西和南北红灯亮5秒后返回正常工作程序。
（注：这里数码管选用了共阳极的数码管）数码管的段选码如下表所示：2．电路原理图3．程序设计内容（1）从proteus库中选取元器件：单片机AT89C51、磁片电容CAP、电解电容CAP-ELEC，晶振CRYSTAL、电阻RES、数码管7SEG-COM-CAT-GRN，按钮BUTTON，发光二极管等。
（2）设计延时程序。
实验3 T0波形发生器实验1．实验任务（1）首先用AT89C51单片机定时器/计数器0的定时功能构成一方波发生器，实现周期为400us的方波输出，如图所示，P3.5，p3.7是两个波形输出端，分别输出反相波形，两路波形输入虚拟示波器的A通道和B通道，用示波器观察方波的周期是否是400us。
皖西学院专业软件实验报告实验课程 : PROTUES专业软件学院 : 机械与电子工程专业 : 电子信息科学与技术班级 : 电信1002姓名 : 孙慧慧学号 : 2010010780指导老师 : 翁志刚二O一二年十一月目录⏹实验一：PROTUES软件的安装及其运行的环境⏹实验二：利用PROTUES绘制简单的电路原理图⏹实验三：基于PROTUES的仿真实验⏹实验四：利用PROTUES做PCB⏹实验小结及心得体会实验一：PROTUES软件的安装及其运行的环境一﹑实验目的1﹑熟悉PROTUES集成环境软件2﹑掌握PROTUES专业软件的安装方法3﹑熟悉PROTUES运行的环境二﹑实验设备pc机，protues集成软件安装包三﹑实验步骤＞＞软件的安装1. 解压安装文件，找到protues7.5SP3.exe并打开，如图所示：2.点击“YES”，进入下一步：3.点击“Next”，下一步：4.点击“Next”，下一步：5.点击“Browse For Key File”，装入刚刚解压的“完美破解”的路径，确定，将出现：6.点击“install”；7.点击“是”，然后点击“CLOSE”8.点击“next”，9.需要改安装路径就改改，然后点击“next”，不用PCB，则将第二个图标不选，然后一直点“next”到完成。
10.安装完成后需要导入钥匙，点击解压的文件如下图11.点击“browser”，将刚才的安装路径导进去12.安装路径13.导进去后，点击“update”，若失败就是路径不正确，重新导入路径，完成后点击“CLOES”,安装完成。
＞＞运行环境1.ISIS 7 Professional 运行的界面2.元件的拾取（1）按类别查找和拾取元件通常以英文名称或器件代号在库中存放，根据显示的元件符号﹑参数判断是否找到所需要的元件，双击找到的元件名，该元件便拾取到了编辑的界面。
（2）直接查找和拾取元件把元件名全称或部分名称输入到元件拾取对话框的Keyword中，在中间查找结果result中显示所有元件列表，双击所需要的元件进入编辑界面。
proteus的的实验报告Proteus的实验报告引言：Proteus是一种功能强大的虚拟电路设计软件，广泛应用于电子工程师和学生的实验和学习中。
本文将通过实验报告的形式，介绍Proteus的基本特点、使用方法以及实验过程和结果，以期帮助读者更好地了解和掌握这一工具。
一、Proteus的基本特点Proteus是一款集仿真、绘图和PCB设计于一体的软件，它的主要特点包括以下几个方面：1. 仿真功能：Proteus可以对电路进行仿真，模拟电路的工作原理和性能。
通过仿真功能，用户可以在软件中快速验证设计的正确性，避免在实际制作电路前出现问题。
2. 绘图功能：Proteus提供了丰富的元器件库和绘图工具，用户可以根据需要自由选择和布局元器件，绘制出符合要求的电路图。
这对于学习电路原理和进行电路设计非常有帮助。
3. PCB设计功能：Proteus还具备PCB设计的能力，用户可以通过软件将电路图转化为实际的PCB布局，并进行相关的布线和优化。
这对于电子工程师来说，是一个非常方便和高效的工具。
二、Proteus的使用方法在使用Proteus之前，我们首先需要了解一些基本操作和流程，以便更好地使用这个软件。
以下是一般的使用方法：1. 创建电路图：打开Proteus软件后，我们可以选择创建一个新的项目，并在项目中创建电路图。
在电路图中，我们可以选择所需的元器件，并进行布局和连线。

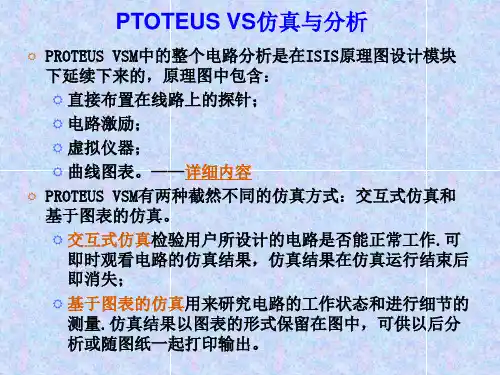

2. 添加仿真器件：在电路图中，我们可以添加各种仿真器件，如电源、信号发生器、示波器等。
这些器件可以模拟实际电路中的各种信号和元件。
3. 进行仿真：在电路图中添加完所需的元器件后，我们可以进行仿真。
通过设置仿真参数和激励信号，可以模拟电路的工作情况，并观察各个元件之间的相互作用。
4. 分析仿真结果：仿真完成后，我们可以分析仿真结果，观察电路的工作情况、电压和电流的波形等。
通过对仿真结果的分析，我们可以判断电路的性能和问题所在。
5. PCB设计：如果需要将电路图转化为实际的PCB布局，我们可以在Proteus中进行相关的设计和布线。
proteus仿真实验实验总结下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!Proteus仿真实验实验总结引言Proteus仿真软件作为一款功能强大的电子电路设计工具，被广泛应用于各个领域的电路设计与仿真中。
《PROTEUS—电路设计与虚拟仿真》实验指导书李兴春王宏五邑大学信息学院电子电工实验中心二００七年月印刷目录1 Proteus Design Suit 7 使用指南------------------12 实验内容---------------------------------------------------------21实验一晶体管负反馈放大电路虚拟实验---------------21实验二555定时器功能及应用虚拟实验----------------24实验三数字钟设计------------------------------------------27实验四信号发生器设计--------------------------------------35实验五直流电机控制模块-----------------------------------41《PROTEUS—电路设计与虚拟仿真》实验指导书1 Proteus Design Suit 7 使用指南1.1 系统要求Proteus Design Suit 7 可以在以下操作系统中使用：●Windows 2000●Windows Xp●Windows Vista对于Proteus VSM(虚拟系统模块)处理器仿真，电脑CPU越快，仿真效果越更好。
最低配置为1G处理器，256MB 内存，150MB硬盘。
1.2 系统安装将系统安装盘放入电脑光驱，光盘会自动运行。
否则，打开“我的电脑”，找到DVD驱动器，手动运行光盘。
按提示一步一步安装就可以了。
Proteus默认安装文件夹如下：C:\Program Files\Labcenter Electronics\Proteus 7 Professional\1.3 进入Proteus ISIS双击桌面上的ISIS 7 Professional 图标或者单击屏幕左下方的“开始”→“程序”→“Proteus 7 Professional”→“ISIS 7 Professional”，出现如图1-1 所示屏幕，表明进入Proteus ISIS 集成环境。
