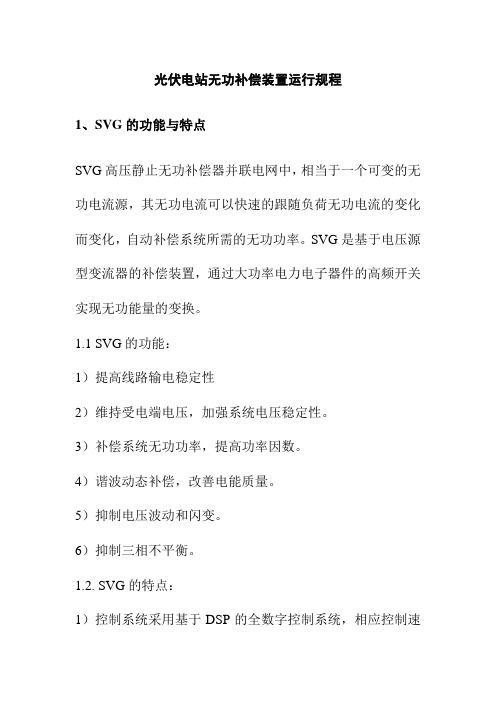

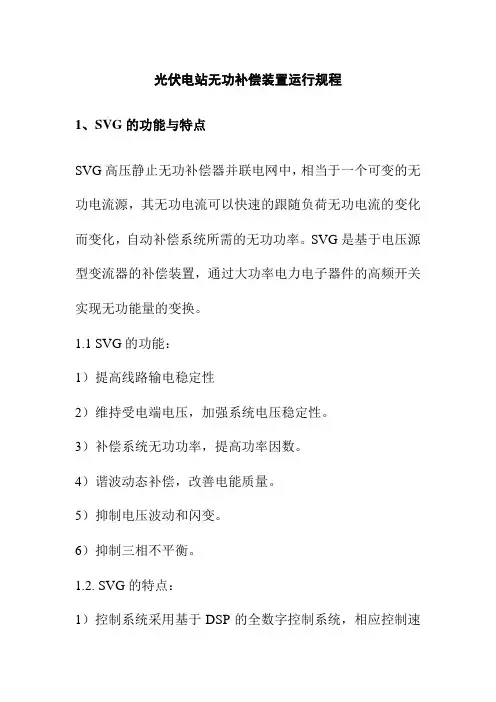

光伏电站无功补偿装置运行规程1、SVG的功能与特点SVG高压静止无功补偿器并联电网中，相当于一个可变的无功电流源，其无功电流可以快速的跟随负荷无功电流的变化而变化，自动补偿系统所需的无功功率。

SVG是基于电压源型变流器的补偿装置，通过大功率电力电子器件的高频开关实现无功能量的变换。

1.1 SVG的功能：1）提高线路输电稳定性2）维持受电端电压，加强系统电压稳定性。

3）补偿系统无功功率，提高功率因数。

4）谐波动态补偿，改善电能质量。

5）抑制电压波动和闪变。

6）抑制三相不平衡。

1.2. SVG的特点：1）控制系统采用基于DSP的全数字控制系统，相应控制速度快。

2）控制系统是在SVC的控制系统的基础上进行改进的，增强了系统的稳定性。

3）采用了PWM波技术，不仅自身不产生谐波，还能够对负载的谐波和无功进行补偿，实现源滤波的功能。

4）采用国际先进的系统仿真软件，对谐波潮流、谐波阻抗、操作过电压等进行仿真计算，保证系统在不同运行的工况条件下，所设计的滤波器不与系统昌盛的并联谐振和谐波放大。

5）监控系统采用一体化工作站，人机界面友好，方便使用和维护。

2、工作原理SVG（Static Var Generator），即高压静止无功发生器，是专指由自换相的电力半导体桥式变流器来进行动态无功补偿的装置。

装置在工作时通过电力半导体开关的通断将直流侧电压转换成交流侧电网同频率的输出电压，类似一个电压型逆变器，只不过其交流侧输出接的不是无源负载，而是电网。

因此，当仅考虑基波频率时，SVG功率部分可以等效的被视为幅值和相位均可以控制的一个于电网同频率的交流电压源。

它通过交流电抗器连接到电网上，无功的性质和大小靠调节电流来实现。

3、无功补偿装置参数额定容量5Mvar额定输出电压35KV额定过载电流120%/长期输入主回路三相35kV，50HZ输入控制回路AC380V冷却方式强制风冷防护等级IP30环境温度-10℃- +40℃环境湿度＜90% 无凝露4、SVG装置作用、组成4.1 SVG装置作用：补偿电网中频繁波动的无功功率，抑制电网闪变和谐波，提高电网的功率因数，改善高压配电网的供电质量和使用效率，进而降低网络损耗，有利于延长输电线路的使用寿命。

无功补偿装置操作维护保养规程一、无功补偿装置操作规程1.在本系统接线正确无误、供电电源正常的情况下，首先将SCR控制房内本系统的主开关闭合，并将互感器信号短路开关断开。

2.将本系统2#柜的智能无功功率监控终端的允许投切开关（微型断路器）暂时置断开位置（左边位置），动态滤波系统1#-4#柜体里面的其它电源开关（微型断路器）均置接通位置（ON位置）。

3.将本系统2#、3#、4#柜里面的主电路开关（塑壳断路器）均置接通位置（ON位置）。

然后将进线开关柜（1#柜）内的主断路器（S7S16OO）置于合闸状态。

4.在1至3步骤操作完成之后，且各种指示均正常的情况下，将2#柜的智能无功功率监控终端的允许投切开关（微型断路器）置接通位置（右边位置），检查2#柜TSFK—SY控制器各项设置是否正常，并将投切方式置于自动方式，经过约20秒后，监控终端检测到负载电流，监控终端将自动运行，系统将投入正常工作。

5.如果要使动态滤波无功补偿系统停止运行，应先将2#柜的智能无功功率监控终端的允许投切开关（微型断路器）置断开位置（左边位置）。

为防止主断路器（S7S1600）带载断电，应在监控终端电源断开20秒后，分断断路器。

6.主断路器（S7S1600）分闸后，2#、3#、4#柜的各断路器可以保持原来状态。

如果要使系统恢复运行，应先将2#柜的智能无功功率监控终端的允许投切开关（微型断路器）暂时置断开位置（左边位置），然后将进线开关柜（1#柜）内的主断路器（S7S16OO）置于合闸状态。

再按第3步重新进行操作。

7.操作界面上的“风机开关”为柜顶风机的控制开关，开关上的指示标记右置为运行，左置为停止。

功率单元顶部的风机由温控开关控制，当温度达到预定温度时，温控开关接通，风机开始运行；当温度低于预定温度时，温控开关断开，风机停止运行。

8.“综合故障”指示在成套装置各单元柜有故障的情况下，给出综合故障声光报警，故障处理见第六部分。

“综合故障”下方的报警试验按钮用来检查综合故障指示是否正常，当按下该按钮时，声光报警有输出表示正常。

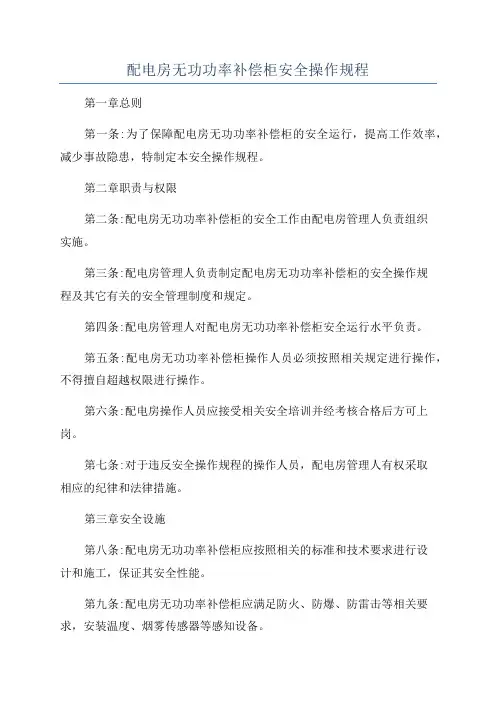

配电房无功功率补偿柜安全操作规程第一章总则第一条:为了保障配电房无功功率补偿柜的安全运行，提高工作效率，减少事故隐患，特制定本安全操作规程。

第二章职责与权限第二条:配电房无功功率补偿柜的安全工作由配电房管理人负责组织实施。

第三条:配电房管理人负责制定配电房无功功率补偿柜的安全操作规程及其它有关的安全管理制度和规定。

第四条:配电房管理人对配电房无功功率补偿柜安全运行水平负责。

第五条:配电房无功功率补偿柜操作人员必须按照相关规定进行操作，不得擅自超越权限进行操作。

第六条:配电房操作人员应接受相关安全培训并经考核合格后方可上岗。

第七条:对于违反安全操作规程的操作人员，配电房管理人有权采取相应的纪律和法律措施。

第三章安全设施第八条:配电房无功功率补偿柜应按照相关的标准和技术要求进行设计和施工，保证其安全性能。

第九条:配电房无功功率补偿柜应满足防火、防爆、防雷击等相关要求，安装温度、烟雾传感器等感知设备。

第十条:配电房应设有明显的标志牌，标明无功功率补偿柜的位置、参数以及安全警示标志。

第十一条:配电房无功功率补偿柜应设置紧急停止按钮，确保在紧急情况下能够及时切断功率供应。

第十二条:配电房应配备必要的消防器材，并定期检查和维护。

第四章操作规程第十三条:操作无功功率补偿柜前，必须熟悉无功功率补偿柜的工作原理、基本参数和安全注意事项。

第十四条:操作前人员必须穿戴好安全帽、绝缘手套、绝缘鞋等个人防护用具。

第十五条:操作时必须严格按照操作顺序，禁止擅自操作不熟悉的设备。

第十六条:操作时应先检查设备的运行状态，确保设备正常运行后再进行操作。

第十七条:操作人员应密切关注设备的工作状态，如发现任何异常情况应及时报告并采取相应措施。

第十八条:在配电房内严禁吸烟、使用明火或进行其他可能引发火灾或爆炸的行为。

第十九条:操作人员应保持工作区域整洁，禁止放置杂物，确保安全通道畅通。

第二十条:注意雷电天气，如遇雷雨天气，必须及时切断电源及停止操作，并采取保护措施。

低压无功补偿柜操作规程1.在成套装置接线正确无误、供电电源正常的情况下，将电容补偿柜的智能无功功率控制器的电源开关（微型断路器）暂时置断开位置（OFF位置），成套装置各柜体里面的其他电源开关（微型断路器）均置接通位置（ON位置）。

2.将成套装置1#进线柜里面的主电路开关（塑壳断路器）均置接通位置（ON位置）。

进线开关柜（1#柜）内的主断路器（QF1）为电动预储能合闸方式，其合闸过程请按下面的3操作。

3.首先按下“储能”按钮，主断路器储能电动机动作并带动弹簧开始储能，储能结束后（此时储能指示灯亮），按下“合闸”按钮，弹簧储能释放，使主断路器（QF1）完成合闸动作。

主断路器合闸后，合闸指示灯亮，分闸指示灯灭，储能指示灯也灭。

4.在1至3操作完成之后，且各种指示均正常的情况下，转换开关切换到手动状态（非自动状态）后，旋转转换开关，投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中。

此时可检测整个系统中各个电容的回路是否正确。

5.在各种指示均正常的情况下，接通电容柜智能无功功率控制器的电源开关（置ON位置），控制器接通电之后显示“CAL”,5秒后进入自动工作状态，如输入电流符合最小要求（大于150mA）,将显示所测电网功率因数cos∅。

此时可设置控制器的参数，可将控制器的“功率因数值”cos∅设置为0.95或者0.96(要比所测电网功率因数cos∅大)，同时设定模式设置为人工设定模式。

将转换开关切换至自动状态,将“投切允许”打至右位即（ON位置）,无功补偿成套装置将投入正常工作。

此时可以手动按下无功补偿控制器上的”增加”按钮来投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中，直到补偿后的功率因数达到预定的设置为止，而相反按“减少”可切除相应电容。

当设定参数时，将控制器的“功率因数值”cos∅设置为0.95或者0.96(要比所测电网功率因数cos∅大)，可将设定模式设置为全自动设定模式。

低压无功补偿柜操作规程1.操作人员必须具备相关的电气知识和操作技能，并严格遵守电气安全操作规程。

2.操作人员应定期检查低压无功补偿柜的外观，包括检查柜体是否有破损或漏电现象，并及时清理柜体内的灰尘和杂物。

3.在操作低压无功补偿柜之前，操作人员应了解柜内的电气装置的结构和工作原理，并按照操作手册进行正确的操作。

4.在操作低压无功补偿柜之前，操作人员应检查柜内各设备的连接是否牢固，电器元件是否完好，各接线端子是否松动。

5.在进行低压无功补偿柜的操作之前，操作人员应先切断柜体的电源，并使用电压表检测柜内是否有残余电压，确保柜内没有电流存在。

6.在操作低压无功补偿柜时，应按照电气图进行正确的接线，并确保电线的防护措施到位，如使用绝缘套管、穿线槽等。

7.操作人员在操作低压无功补偿柜时，应关注柜体内的电流和电压的变化情况，及时调整柜内的电子控制装置，保持柜内的功率因数在合适的范围内。

8.在柜体内发生故障或异常情况时，操作人员应立即切断电源，并及时通知维修人员进行检修和维护。

9.在操作低压无功补偿柜时，应注意防止柜体过载，防止柜体过热，及时清理柜体内的积尘，确保柜内的散热系统正常运行。

10.操作人员在操作低压无功补偿柜时，应戴好绝缘手套和绝缘鞋，确保自身的安全。

11.操作人员在离开现场之前，应关好柜体内的门窗，确保柜体内的设备和电器元件不受外界的影响。

12.操作人员在完成低压无功补偿柜的操作之后，应及时将设备恢复到正常状态，并切断柜体的电源。

总之，低压无功补偿柜的操作规程是确保低压无功补偿柜安全运行和正常使用的重要措施。

操作人员必须严格按照操作规程进行操作，注意电气安全，确保柜体设备的稳定运行。

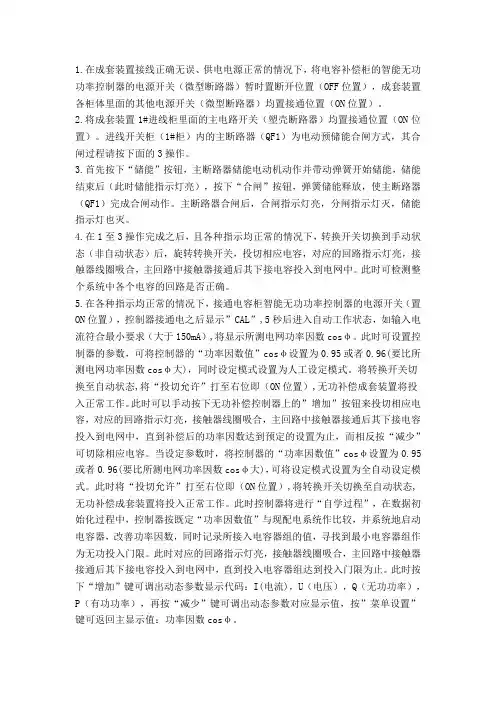

1.在成套装置接线正确无误、供电电源正常的情况下，将电容补偿柜的智能无功功率控制器的电源开关（微型断路器）暂时置断开位置（OFF位置），成套装置各柜体里面的其他电源开关（微型断路器）均置接通位置（ON位置）。

2.将成套装置1#进线柜里面的主电路开关（塑壳断路器）均置接通位置（ON位置）。

进线开关柜（1#柜）内的主断路器（QF1）为电动预储能合闸方式，其合闸过程请按下面的3操作。

3.首先按下“储能”按钮，主断路器储能电动机动作并带动弹簧开始储能，储能结束后（此时储能指示灯亮），按下“合闸”按钮，弹簧储能释放，使主断路器（QF1）完成合闸动作。

主断路器合闸后，合闸指示灯亮，分闸指示灯灭，储能指示灯也灭。

4.在1至3操作完成之后，且各种指示均正常的情况下，转换开关切换到手动状态（非自动状态）后，旋转转换开关，投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中。

此时可检测整个系统中各个电容的回路是否正确。

5.在各种指示均正常的情况下，接通电容柜智能无功功率控制器的电源开关（置ON位置），控制器接通电之后显示”CAL”,5秒后进入自动工作状态，如输入电流符合最小要求（大于150mA）,将显示所测电网功率因数cosφ。

此时可设置控制器的参数，可将控制器的“功率因数值”cosφ设置为0.95或者0.96(要比所测电网功率因数cosφ大)，同时设定模式设置为人工设定模式。

将转换开关切换至自动状态,将“投切允许”打至右位即（ON位置）,无功补偿成套装置将投入正常工作。

此时可以手动按下无功补偿控制器上的”增加”按钮来投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中，直到补偿后的功率因数达到预定的设置为止，而相反按“减少”可切除相应电容。

当设定参数时，将控制器的“功率因数值”cosφ设置为0.95或者0.96(要比所测电网功率因数cosφ大)，可将设定模式设置为全自动设定模式。

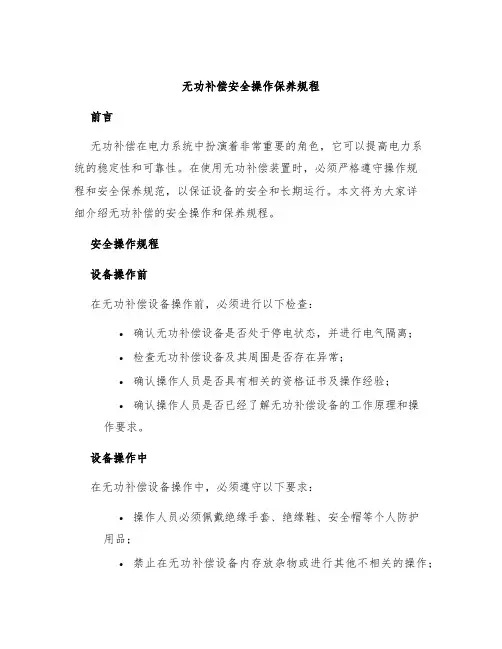

无功补偿操作规程无功补偿是电力系统中一种重要的措施，用于改善系统功率因数，提高电网的稳定性和经济性。

无功补偿操作规程是指在无功补偿装置的运行过程中，所需遵守的一系列操作规范和步骤，以确保装置的安全运行和有效发挥作用。

下面我将为您详细介绍无功补偿操作规程。

一、装置运行前准备1. 检查装置的功能和信号连接是否正常，并进行必要的调试和校准。

2. 确认装置的保护和控制系统是否正常运行，如电流、电压、频率等参数是否在额定范围内。

3. 检查无功补偿装置的绝缘状况，必要时进行清洁和修复。

4. 确认补偿电容器的额定容量和电压是否与实际情况相符，同时检查其接地和接线是否良好。

二、装置运行过程中的操作规范1. 确认装置的电源是否正常，如电源电压和频率是否稳定。

2. 监测装置的运行参数，如电流、电压、功率因数等，确保其在设计范围内。

3. 定期检查电容器的温度、电压和电流，确保其正常运行。

4. 如发现装置存在异常情况，如过热、过流等，应立即停止运行，并寻找问题原因进行排查和修复。

5. 定期对补偿电容器进行维护和检修，如清洁、更换损坏的元件等。

6. 定期检查装置的保护和控制系统，如保护装置的可靠性，控制系统的响应速度等。

7. 加强装置周围的安全措施，如设立警示标志、防护罩等，防止人员误操作和意外伤害。

三、装置停机及事故处理1. 在无功补偿装置长期停用时，应切断其电源，并进行全面的维护和检修，确保其性能和稳定性。

2. 如发生装置故障或事故，应立即停止运行，并按照事故处理流程进行蔓延和维修，及时排除隐患。

3. 在装置故障修复后，应进行功能测试和安全评估，确保装置正常运行。

四、记录与报告1. 记录装置的运行参数和维护保养情况，以便及时发现问题和进行统计分析。

2. 定期编写运行报告，总结装置的运行情况和存在的问题，提出改进建议和措施。

3. 在发生重大事故时，及时向上级主管部门和相关单位报告，并配合相关部门进行事故调查和处理。

以上是无功补偿操作规程的一般内容和要求，根据实际情况和装置特点，还需对具体工作进行规范和详细说明。

35千伏电容器装置安装作业指导书35千伏电容器装置安装作业指导书1目的确定本作业项目的各项质量、安全、文明施工要求，确定施工方法、技术措施，指导本作业项目的施工作业，以确保本项目符合达标投产、优质工程要求，并能科学、合理的组织施工，特编制本作业指导书。

2范围无功补偿装置安装。

3引用文件3.1《电气装置安装工程高压电器施工及验收规范》 GBJ149-903.2《电力建设安全工作规程（变电所部分）》 DL 2209.3-19973.3《变电所管理规范（试行）》3.4《防止电力生产十八项电网重大反事故措施》国家电网生技[2005]400号3.5《国家电网公司输变电优质工程评选办法（2006版）》国家电网基建[2005]253号3.6《国家电网公司输变电工程达标投产考核办法》（2005版，国家电网基建[2005]225号）3.7《国家电网公司电力建设安全健康与环境管理工作规定》（国家电网工[2003]168号）3.8《工程建设标准强制性条文》（电力工程部分） 2006版；3.9工程设计文件及施工图纸35千伏电容器装置安装作业指导书4工程概况35 千伏电容器装置安装工程概况表表135千伏电容器装置安装作业指导书5 标准化作业流程图35千伏电容器装置安装标准化作业流程图35千伏电容器装置安装作业指导书6 施工前准备6.1作业人员要求6.2作业人员分工6.2.1组织分工及职责6.2.2作业分工35千伏电容器装置安装作业指导书6.3施工机械设备及工器具准备35千伏电容器装置安装作业施工机械设备及工器具准备表表535千伏电容器装置安装作业指导书6.4施工材料准备35千伏电容器装置安装作业施工材料表表6 序号名称规格、型号单位数量备注35千伏电容器装置安装作业指导书6.5危险点分析及安全控制措施35千伏电容器装置安装作业危险辩识、分析评价及风险控制措施表表735千伏电容器装置安装作业指导书35千伏电容器装置安装作业指导书 13高压试验做耐压试验区域试验时非加压端未设监护人导致：人员触电现在 正常1315452级试验合闸前必须先检查接线，将调压器调至零位，并通知现场人员远离高压试验区域。

无功补偿柜操作规程一、操作步骤1、查看柜内有无杂物，一次、二次导线的连接，熔断器熔芯好坏等。

检查电流采样线是否连接到位。

2、把手自动转换开关置“停止”或“自动”位，防止带负荷拉合隔离开关。

3、合隔离开关，可选择自动补偿，亦可通过手动方式人工补偿。

无功补偿柜4、停止使用时，先切除负载然后才可操作隔离开关。

二、注意事项1、送电后观察功率因数表读数，未投入电容时读书为超前，此时检查电流采样线是否连接正确，如果投入电容后功率因数表反而朝滞后方向发生偏转，可以确定电流采样线接反，解决的方法只要在端子排上电流采样两根线互换一下即可。

2、选择自动补偿时，应对功率因数范围和电容投切时间等进行参数设置。

防止电容器由于参数设置不合理发生频繁投切，或补偿达不到预定值。

具体设置方法可参照所选用的自动补偿控制器说明书。

3、选择手动补偿时应注意观察功率因数表读数,以免发生过补偿使系统电压升高或欠补偿达不预想功率因数。

当无功功率较小时应及时切除补偿电容。

3、有电容辅柜时，应在送电前做好与电容主柜二次线的连接，当主柜补偿电容达不到整定功率因数时可以选择辅柜并联运行。

电容辅柜有两个转换开关，一个为“自动，手动”状态选择开关，另一个为手动状态时投切开关。

三、维护、维修注意事项严格执行安全操作规范，遵守送电（停电）原则，应在一人或一人以上监督下配合完成。

在检修维护中特别要注意以下几点：1、隔离开关的操作顺序不可颠倒，严禁带负荷分合隔离开关。

2、操作电容柜时，应先切除投入的负载，禁止直接拉合隔离开关。

3、带电的情况下严禁更换任何电器元件。

4、电容柜电流菜样线取反时，应先停止主柜然后更换线序。

因为电流互感器二次侧会感应出危险的电压，导致触电事故的发生。

5、分路停电后应注意检查，部分二次导线由于取电源点不同，仍可能带电。

配电房无功功率补偿柜安全操作规程
一．操作步骤
1．合上电源总开关。

2．将控制器开关打在“ON”位置。

3．将分路钮子开关打在“ON”位置。

4．左旋控制器选择开关至“自动”位置。

5．完成启动。

二．注意事项
1．运行中须密切监测配电柜（专指电容柜）三相电流指示，如发现不平衡，应立即关掉有故障分路开关。

2．每隔半小时检查一次电容器状态，查看有无过热、漏油、膨胀等现象。

3．并车时，在开补偿柜之前一定要将两台发电机功率因素调至平衡，并随时监测。

4．并车、解并操作前一定要预先关掉补偿柜。

5．本补偿柜在发电机单机运行且不超过150KW时，因欠流保护不能投入运行。

6．关掉补偿柜时，应先关掉各分路钮子开关，再关控制开关，最后切断电源总开关。
