玻璃蚀刻材料和工艺研究报告(秦建)

刻蚀过程研究报告刻蚀过程研究报告一、引言刻蚀是一种常见的表面加工技术，可以用于制备纳米器件、微电子元器件等。

刻蚀技术的优势在于可以精确控制均匀的刻蚀深度。

本报告旨在研究刻蚀过程，并探讨其影响因素。

二、刻蚀过程刻蚀过程是通过化学反应溶解被刻蚀物表面的原子或分子，从而使其表面形成所需的形状。

刻蚀过程可以分为干法刻蚀和湿法刻蚀两种类型。

2.1 干法刻蚀干法刻蚀主要是利用离子束或电子束对被刻蚀物进行溅射，如果与气体相互作用，也可以通过化学反应进行刻蚀。

干法刻蚀具有高精度和较高的速度，可以在微米甚至纳米尺度上进行。

2.2 湿法刻蚀湿法刻蚀是利用溶液中的化学物质对被刻蚀物进行溶解或反应，以达到刻蚀的效果。

湿法刻蚀通常速度较慢，但适用于更大范围的材料。

湿法刻蚀通常需要特定的刻蚀溶液和设备。

三、刻蚀过程中的影响因素刻蚀过程中存在许多因素会影响刻蚀深度和质量。

以下是一些主要因素的探讨：3.1 温度温度对刻蚀过程有显著影响。

当温度升高时，刻蚀速度会加快。

这是由于温度升高会加快化学反应速率，并减小化学物质的粘度，促进刻蚀剂在被刻蚀物上扩散。

3.2 浓度刻蚀溶液的浓度也是影响刻蚀过程的重要因素。

较高的浓度通常会导致较高的刻蚀速度。

然而，过高的浓度可能会导致不均匀的刻蚀或侵蚀。

3.3 溶液pH值溶液的pH值对刻蚀过程也有重要影响。

不同的材料在不同的pH范围内会有较好的刻蚀效果。

因此，控制刻蚀溶液的pH值对于获得所需的刻蚀效果至关重要。

3.4 刻蚀时间刻蚀时间是影响刻蚀深度的重要因素之一。

刻蚀时间较短可能导致刻蚀不充分，刻蚀时间较长可能导致刻蚀过渡到被刻蚀物内部，影响刻蚀质量和准确度。

四、结论刻蚀是一种重要的表面加工技术，可以精确控制被刻蚀物的形状和尺寸。

温度、浓度、溶液pH值和刻蚀时间是影响刻蚀过程的主要因素。

为了获得理想的刻蚀效果，需要合理调控改变这些因素。

刻蚀过程还有待于进一步研究和优化。

玻璃蚀刻材料和工艺1. 简介玻璃蚀刻是一种常用的玻璃加工工艺，通过在玻璃表面施加化学蚀刻剂，可以实现对玻璃表面的花纹、图案或文字等进行加工和刻画。

玻璃蚀刻材料和工艺的选择对最终的加工效果和质量有着重要的影响。

本文将介绍常用的玻璃蚀刻材料和工艺，以及其特点和应用。

2. 玻璃蚀刻材料玻璃蚀刻通常使用的材料有以下几种：2.1. 蚀刻剂蚀刻剂是玻璃蚀刻过程中最关键的材料之一，它可以在玻璃表面形成化学反应，从而实现刻画和加工效果。

常用的玻璃蚀刻剂包括氢氟酸、氟化铵、氢氟酸和氧化铬等。

不同的蚀刻剂适用于不同类型的玻璃材料和蚀刻要求，因此在选择蚀刻剂时需要考虑材料的特性和加工需求。

2.2. 保护剂保护剂是用于保护玻璃未被蚀刻的部分的材料。

在玻璃蚀刻过程中，可以通过涂抹保护剂在要保护的区域上，形成一层保护膜，防止蚀刻剂对该区域的作用。

常用的保护剂包括蜡、胶水和胶带等。

2.3. 粘结剂粘结剂主要用于将蚀刻剂固定在玻璃表面，以便更好地控制蚀刻剂的作用区域和形状。

常用的粘结剂有蜡、胶水和橡皮泥等。

粘结剂的选择应根据蚀刻剂的特性和加工需求进行合理选择，以确保粘结效果和加工质量。

3. 玻璃蚀刻工艺玻璃蚀刻的工艺流程一般包括以下几个步骤：3.1. 准备工作在进行玻璃蚀刻前，需要对玻璃进行准备，包括清洁玻璃表面、确定蚀刻图案和位置，以及准备好所需的蚀刻剂、保护剂和粘结剂等材料。

同时，还需要准备好相应的工具，如刷子、刮刀和喷枪等。

3.2. 施加保护剂在确定蚀刻图案后，可以使用刷子或其他工具将保护剂均匀地涂抹在要保护的区域上，形成一层保护膜。

保护剂可以防止蚀刻剂对玻璃未被加工的部分产生影响。

3.3. 涂抹蚀刻剂将蚀刻剂涂抹在需要加工的区域上。

蚀刻剂会与玻璃表面发生化学反应，形成蚀刻效果。

涂抹蚀刻剂时要注意均匀、一致地涂抹，以保证加工效果的质量和一致性。

3.4. 蚀刻处理经过一定时间的蚀刻处理后，可以开始检查蚀刻效果。

根据需要，可以适当延长或缩短蚀刻处理的时间，以获得所需的加工效果。

涂胶工艺研究实验目的1、学会匀胶台的使用；2、掌握涂胶工艺技术。

实验仪器匀胶台实验步骤1.涂光刻胶涂胶是光刻的首道工序，它是在玻璃表面上涂一层光刻胶，涂胶效果控制好坏直接影响光刻质量，涂胶的质量要求是：胶与粘附良好，不能有胶脱落现象；涂层厚度均匀一致，不能有厚有薄，否则会在显影，刻蚀时会出现图形缺陷；涂层表面状态不能有条纹，针孔，突起等缺陷。

涂胶方法有浸涂，甩涂，辊涂等，其中辊涂的涂覆质量好于其它两种，它是通过胶辊将光刻胶均匀的涂在玻璃上。

为保证胶膜的质量，涂胶工序应在洁净条件下进行，它的温度是22℃±3℃，湿度低于60%，并在不含紫外光成分的黄灯条件下进行操作。

2.前烘前烘的目的是促使胶膜内溶剂充分挥发，使胶膜干燥以增加胶膜与表面的粘附性和胶膜的耐磨性。

曝光时，掩摸板与光刻胶即使接触也不会损伤光刻胶膜和沾污掩摸板，同时，只有光刻胶干燥，在暴光时，才能充分进行光化学反应。

前烘方式有两种，一种是在恒温干燥箱中烘干；另一种是用红外炉烘干。

影响前烘质量的主要因素是烘干温度和烘干时间，胶膜烘烤不足时，胶膜内的溶剂未充分挥发掉，暴光显影时，未受光的部分也被溶除形成浮胶或使图形变形，胶膜烘烤时间过长或温度过高时，会导致胶膜翘曲硬化，在显影时会显不出图形或图形留有底膜。

光刻机使用及光刻工艺研究实验原理光刻是液晶显示器制造过程中的关键工艺之一。

光刻质量的好坏对产品的性能影响很大，是影响成品率的关键因素之一。

随着高密度点阵类液晶显示器，有源矩阵液晶显示器的飞速发展，显示屏上的图形越来越复杂，精密度越来越高，光刻技术就显得特别重要。

光刻就是在导电玻璃上涂覆感光胶，并进行曝光，然后利用光刻胶的保护作用，对ITO的导电层进行选择性化学腐蚀，从而在ITO导电玻璃上得到与掩摸板完全对应的图形。

实验目的3、学会光刻机的使用；4、掌握光刻技术。

完成光刻工艺的全部流程，包括基板清洗、掩膜曝光、显影、烘干等，学会对光刻质量的测定。

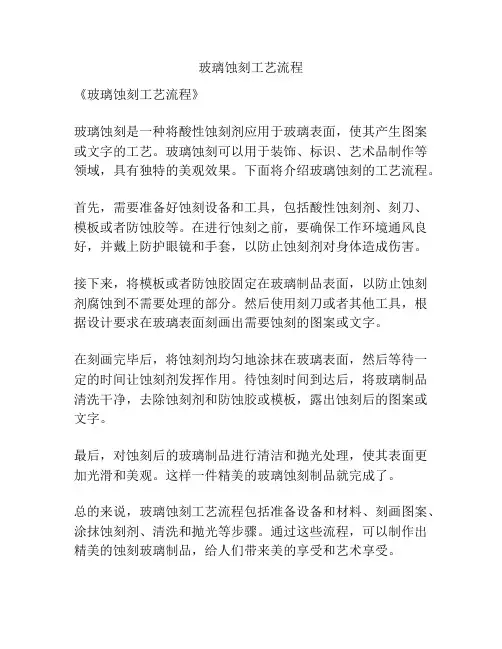

玻璃蚀刻工艺流程
《玻璃蚀刻工艺流程》
玻璃蚀刻是一种将酸性蚀刻剂应用于玻璃表面，使其产生图案或文字的工艺。

玻璃蚀刻可以用于装饰、标识、艺术品制作等领域，具有独特的美观效果。

下面将介绍玻璃蚀刻的工艺流程。

首先，需要准备好蚀刻设备和工具，包括酸性蚀刻剂、刻刀、模板或者防蚀胶等。

在进行蚀刻之前，要确保工作环境通风良好，并戴上防护眼镜和手套，以防止蚀刻剂对身体造成伤害。

接下来，将模板或者防蚀胶固定在玻璃制品表面，以防止蚀刻剂腐蚀到不需要处理的部分。

然后使用刻刀或者其他工具，根据设计要求在玻璃表面刻画出需要蚀刻的图案或文字。

在刻画完毕后，将蚀刻剂均匀地涂抹在玻璃表面，然后等待一定的时间让蚀刻剂发挥作用。

待蚀刻时间到达后，将玻璃制品清洗干净，去除蚀刻剂和防蚀胶或模板，露出蚀刻后的图案或文字。

最后，对蚀刻后的玻璃制品进行清洁和抛光处理，使其表面更加光滑和美观。

这样一件精美的玻璃蚀刻制品就完成了。

总的来说，玻璃蚀刻工艺流程包括准备设备和材料、刻画图案、涂抹蚀刻剂、清洗和抛光等步骤。

通过这些流程，可以制作出精美的蚀刻玻璃制品，给人们带来美的享受和艺术享受。

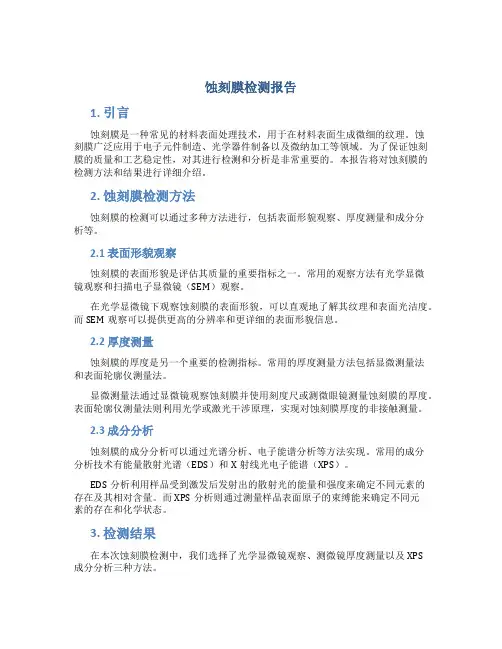

蚀刻膜检测报告1. 引言蚀刻膜是一种常见的材料表面处理技术，用于在材料表面生成微细的纹理。

蚀刻膜广泛应用于电子元件制造、光学器件制备以及微纳加工等领域。

为了保证蚀刻膜的质量和工艺稳定性，对其进行检测和分析是非常重要的。

本报告将对蚀刻膜的检测方法和结果进行详细介绍。

2. 蚀刻膜检测方法蚀刻膜的检测可以通过多种方法进行，包括表面形貌观察、厚度测量和成分分析等。

2.1 表面形貌观察蚀刻膜的表面形貌是评估其质量的重要指标之一。

常用的观察方法有光学显微镜观察和扫描电子显微镜（SEM）观察。

在光学显微镜下观察蚀刻膜的表面形貌，可以直观地了解其纹理和表面光洁度。

而SEM观察可以提供更高的分辨率和更详细的表面形貌信息。

2.2 厚度测量蚀刻膜的厚度是另一个重要的检测指标。

常用的厚度测量方法包括显微测量法和表面轮廓仪测量法。

显微测量法通过显微镜观察蚀刻膜并使用刻度尺或测微眼镜测量蚀刻膜的厚度。

表面轮廓仪测量法则利用光学或激光干涉原理，实现对蚀刻膜厚度的非接触测量。

2.3 成分分析蚀刻膜的成分分析可以通过光谱分析、电子能谱分析等方法实现。

常用的成分分析技术有能量散射光谱（EDS）和X射线光电子能谱（XPS）。

EDS分析利用样品受到激发后发射出的散射光的能量和强度来确定不同元素的存在及其相对含量。

而XPS分析则通过测量样品表面原子的束缚能来确定不同元素的存在和化学状态。

3. 检测结果在本次蚀刻膜检测中，我们选择了光学显微镜观察、测微镜厚度测量以及XPS成分分析三种方法。

3.1 表面形貌观察结果通过光学显微镜观察，我们发现蚀刻膜表面呈现出均匀分布的微细纹理，且表面光洁度较高。

这表明蚀刻膜的纹理质量和加工工艺较好。

3.2 厚度测量结果通过测微镜测量蚀刻膜的厚度，我们得到了以下结果：蚀刻膜的平均厚度为25微米，厚度的标准偏差为0.5微米。

这表明蚀刻膜的厚度分布较为均匀，工艺稳定性较好。

3.3 成分分析结果通过XPS分析，我们得到了蚀刻膜中含有Si元素和C元素的结果。

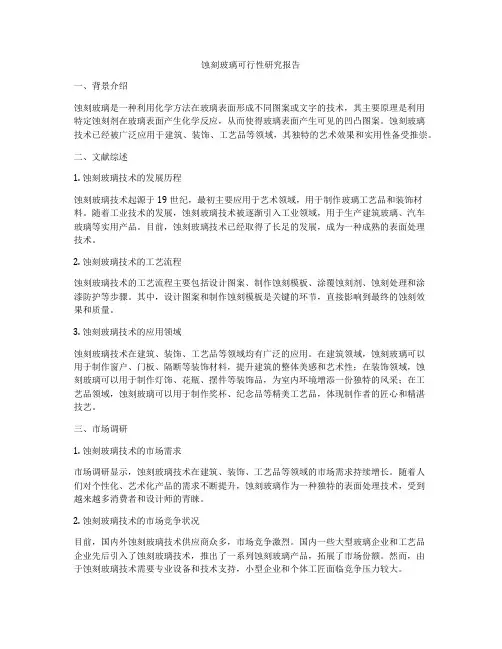

蚀刻玻璃可行性研究报告一、背景介绍蚀刻玻璃是一种利用化学方法在玻璃表面形成不同图案或文字的技术，其主要原理是利用特定蚀刻剂在玻璃表面产生化学反应，从而使得玻璃表面产生可见的凹凸图案。

蚀刻玻璃技术已经被广泛应用于建筑、装饰、工艺品等领域，其独特的艺术效果和实用性备受推崇。

二、文献综述1. 蚀刻玻璃技术的发展历程蚀刻玻璃技术起源于19世纪，最初主要应用于艺术领域，用于制作玻璃工艺品和装饰材料。

随着工业技术的发展，蚀刻玻璃技术被逐渐引入工业领域，用于生产建筑玻璃、汽车玻璃等实用产品。

目前，蚀刻玻璃技术已经取得了长足的发展，成为一种成熟的表面处理技术。

2. 蚀刻玻璃技术的工艺流程蚀刻玻璃技术的工艺流程主要包括设计图案、制作蚀刻模板、涂覆蚀刻剂、蚀刻处理和涂漆防护等步骤。

其中，设计图案和制作蚀刻模板是关键的环节，直接影响到最终的蚀刻效果和质量。

3. 蚀刻玻璃技术的应用领域蚀刻玻璃技术在建筑、装饰、工艺品等领域均有广泛的应用。

在建筑领域，蚀刻玻璃可以用于制作窗户、门板、隔断等装饰材料，提升建筑的整体美感和艺术性；在装饰领域，蚀刻玻璃可以用于制作灯饰、花瓶、摆件等装饰品，为室内环境增添一份独特的风采；在工艺品领域，蚀刻玻璃可以用于制作奖杯、纪念品等精美工艺品，体现制作者的匠心和精湛技艺。

三、市场调研1. 蚀刻玻璃技术的市场需求市场调研显示，蚀刻玻璃技术在建筑、装饰、工艺品等领域的市场需求持续增长。

随着人们对个性化、艺术化产品的需求不断提升，蚀刻玻璃作为一种独特的表面处理技术，受到越来越多消费者和设计师的青睐。

2. 蚀刻玻璃技术的市场竞争状况目前，国内外蚀刻玻璃技术供应商众多，市场竞争激烈。

国内一些大型玻璃企业和工艺品企业先后引入了蚀刻玻璃技术，推出了一系列蚀刻玻璃产品，拓展了市场份额。

然而，由于蚀刻玻璃技术需要专业设备和技术支持，小型企业和个体工匠面临竞争压力较大。

四、实地考察本研究组通过实地考察，前往国内若干蚀刻玻璃企业和工坊进行了深入了解和交流。

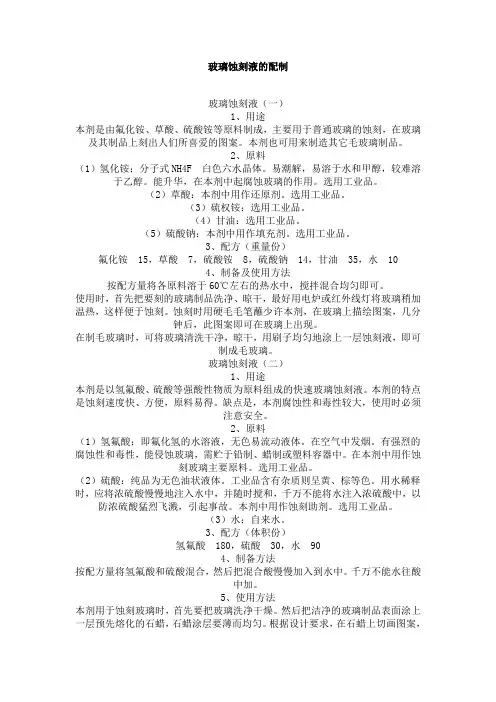

玻璃蚀刻液的配制玻璃蚀刻液（一）1、用途本剂是由氟化铵、草酸、硫酸铵等原料制成，主要用于普通玻璃的蚀刻，在玻璃及其制品上刻出人们所喜爱的图案。

本剂也可用来制造其它毛玻璃制品。

2、原料（1）氢化铵：分子式NH4F 白色六水晶体。

易潮解，易溶于水和甲醇，较难溶于乙醇。

能升华，在本剂中起腐蚀玻璃的作用。

选用工业品。

（2）草酸：本剂中用作还原剂。

选用工业品。

（3）硫权铵：选用工业品。

（4）甘油：选用工业品。

（5）硫酸钠：本剂中用作填充剂。

选用工业品。

3、配方（重量份）氟化铵15，草酸7，硫酸铵8，硫酸钠14，甘油35，水104、制备及使用方法按配方量将各原料溶于60℃左右的热水中，搅拌混合均匀即可。

使用时，首先把要刻的玻璃制品洗净、晾干，最好用电炉或红外线灯将玻璃稍加温热，这样便于蚀刻。

蚀刻时用硬毛毛笔蘸少许本剂，在玻璃上描绘图案，几分钟后，此图案即可在玻璃上出现。

在制毛玻璃时，可将玻璃清洗干净，晾干，用刷子均匀地涂上一层蚀刻液，即可制成毛玻璃。

玻璃蚀刻液（二）1、用途本剂是以氢氟酸、硫酸等强酸性物质为原料组成的快速玻璃蚀刻液。

本剂的特点是蚀刻速度快、方便，原料易得。

缺点是，本剂腐蚀性和毒性较大，使用时必须注意安全。

2、原料（1）氢氟酸：即氟化氢的水溶液，无色易流动液体。

在空气中发烟。

有强烈的腐蚀性和毒性，能侵蚀玻璃，需贮于铅制、蜡制或塑料容器中。

在本剂中用作蚀刻玻璃主要原料。

选用工业品。

（2）硫酸：纯品为无色油状液体。

工业品含有杂质则呈黄、棕等色。

用水稀释时，应将浓硫酸慢慢地注入水中，并随时搅和，千万不能将水注入浓硫酸中，以防浓硫酸猛烈飞溅，引起事故。

本剂中用作蚀刻助剂。

选用工业品。

（3）水：自来水。

3、配方（体积份）氢氟酸180，硫酸30，水904、制备方法按配方量将氢氟酸和硫酸混合，然后把混合酸慢慢加入到水中。

千万不能水往酸中加。

5、使用方法本剂用于蚀刻玻璃时，首先要把玻璃洗净干燥。

然后把洁净的玻璃制品表面涂上一层预先熔化的石蜡，石蜡涂层要薄而均匀。

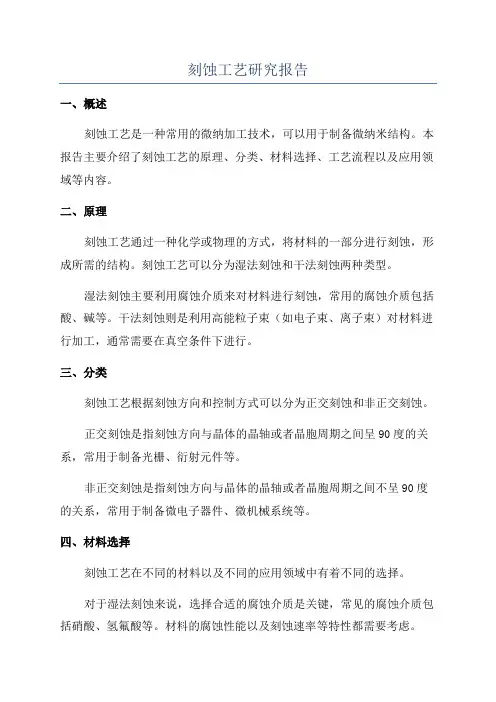

刻蚀工艺研究报告一、概述刻蚀工艺是一种常用的微纳加工技术，可以用于制备微纳米结构。

本报告主要介绍了刻蚀工艺的原理、分类、材料选择、工艺流程以及应用领域等内容。

二、原理刻蚀工艺通过一种化学或物理的方式，将材料的一部分进行刻蚀，形成所需的结构。

刻蚀工艺可以分为湿法刻蚀和干法刻蚀两种类型。

湿法刻蚀主要利用腐蚀介质来对材料进行刻蚀，常用的腐蚀介质包括酸、碱等。

干法刻蚀则是利用高能粒子束（如电子束、离子束）对材料进行加工，通常需要在真空条件下进行。

三、分类刻蚀工艺根据刻蚀方向和控制方式可以分为正交刻蚀和非正交刻蚀。

正交刻蚀是指刻蚀方向与晶体的晶轴或者晶胞周期之间呈90度的关系，常用于制备光栅、衍射元件等。

非正交刻蚀是指刻蚀方向与晶体的晶轴或者晶胞周期之间不呈90度的关系，常用于制备微电子器件、微机械系统等。

四、材料选择刻蚀工艺在不同的材料以及不同的应用领域中有着不同的选择。

对于湿法刻蚀来说，选择合适的腐蚀介质是关键，常见的腐蚀介质包括硝酸、氢氟酸等。

材料的腐蚀性能以及刻蚀速率等特性都需要考虑。

对于干法刻蚀来说，选择合适的束流和能量是关键，不同的材料可能需要不同的束流和能量。

例如，对于金属材料，可以选择离子束刻蚀，而对于半导体材料，可以选择电子束刻蚀。

五、工艺流程刻蚀工艺的流程主要包括清洗、掩膜制备、刻蚀加工以及清洗等步骤。

清洗是为了去除材料表面的杂质和污染物，保证刻蚀的质量和效果。

掩膜制备是选择合适的掩膜材料，通过光刻、电子束曝光等方式在材料表面形成需要刻蚀的图案。

刻蚀加工是将材料放入刻蚀设备中，选择合适的刻蚀工艺参数进行刻蚀操作。

清洗是为了去除刻蚀后的残留物，保证材料表面的干净度和光洁度。

六、应用领域刻蚀工艺在微纳电子、光学、生物医学等领域有着广泛的应用。

在微纳电子领域，刻蚀工艺可以用于制备电子器件、集成电路等。

在光学领域，刻蚀工艺可以用于制备衍射光栅、微透镜等。

在生物医学领域，刻蚀工艺可以用于制备微流控芯片、生物传感器、基因芯片等。

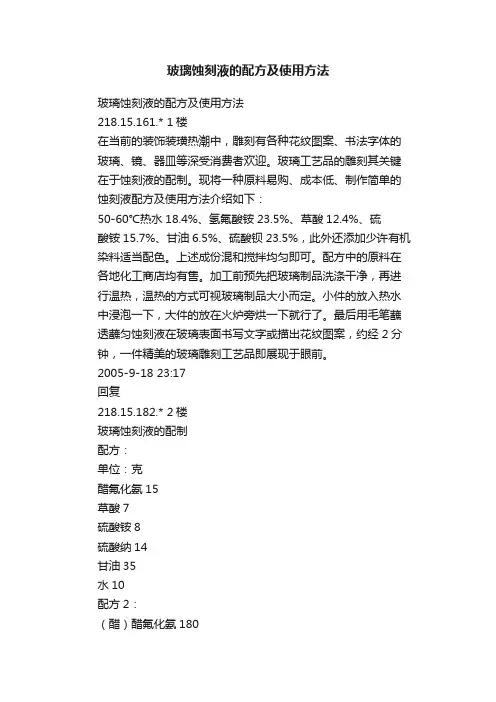

玻璃蚀刻液的配方及使用方法玻璃蚀刻液的配方及使用方法218.15.161.* 1楼在当前的装饰装璜热潮中，雕刻有各种花纹图案、书法字体的玻璃、镜、器皿等深受消费者欢迎。

玻璃工艺品的雕刻其关键在于蚀刻液的配制。

现将一种原料易购、成本低、制作简单的蚀刻液配方及使用方法介绍如下：50-60℃热水18.4%、氢氟酸铵23.5%、草酸12.4%、硫酸铵15.7%、甘油6.5%、硫酸钡23.5%，此外还添加少许有机染料适当配色。

上述成份混和搅拌均匀即可。

配方中的原料在各地化工商店均有售。

加工前预先把玻璃制品洗涤干净，再进行温热，温热的方式可视玻璃制品大小而定。

小件的放入热水中浸泡一下，大件的放在火炉旁烘一下就行了。

最后用毛笔蘸透蘸匀蚀刻液在玻璃表面书写文字或描出花纹图案，约经2分钟，一件精美的玻璃雕刻工艺品即展现于眼前。

2005-9-18 23:17回复218.15.182.* 2楼玻璃蚀刻液的配制配方：单位：克醋氟化氨15草酸7硫酸铵8硫酸纳14甘油35水10配方2：（醋）醋氟化氨180硫酸30水90按配方将各原料溶于60℃左右的热水中，搅拌均匀即可，此配方可用毛笔蘸少许本剂在玻璃上描绘图案，还可用排笔均匀地涂上一层蚀刻液，即可成毛玻璃。

2005-9-18 23:22回复218.15.182.* 3楼酸在艺术玻璃上的运用酸在艺术玻璃上的运用玻璃可以抵抗许多种酸，而磷酸和氢氟酸能够轻易地腐蚀和抛光玻璃表面。

用氢氟酸等物质对玻璃表面进行腐蚀具有很大的危险性，它可以伤及人的皮肤甚至骨头，且挥发的气体具有毒性和腐蚀性。

因此，对玻璃进行酸洗必须格外小心，需要有专业的萃取、冲洗设备，包括排除腐蚀性气体的防护罩、广口的塑料容器、合适的储藏空间和工作设备。

塑料的长柄勺是很有用的工具，但在金属勺外包裹蜡后也可以使用。

工作人员在处理酸时要穿上防护服、防护靴并戴上面罩。

建议配备碱性中和设备以解决突发事件。

腐蚀的深度和效果取决于酸的强度和温度、玻璃的品质和浸泡时间。
