第07讲直方图、控制图的绘制与分析（三）直方图法的概念及其作用、直方图的观察与分析1.基本知识2.直方图的观察与分析案例三背景：某一大型基础设施项目，由某基础工程公司承包护坡桩工程。
护坡桩工程开工前，总监理工程师批准了基础工程公司上报的施工组织设计。
开工后，在第一次工地会议上，总监理工程师特别强调了质量控制的主要手段。
护坡桩的混凝土设计强度为C30。
在混凝土护坡桩开始浇筑后，基础工程公司按规定预留了40组混凝土试块，根据其抗压强度试验结果绘制出频数分布表（见下表）和频数直方图（见下图）。
频数分布表问题：如已知C30混凝土强度质量控制范围取值为：上限T U=38.2MPa，下限T L=24.8MPa，请在直方图上绘出上限、下限，并对混凝土浇筑质量给予全面评价。
问题解析与答题要点：上限、下限的图线如下图所示（或在横坐标线上标出上限、下限的坐标点）。
直方图的制作步骤有以下几步：①确定分析研究或控制的工序。
②收集工序，计算极差。
③适当分组，计算组距和组限及组数。
④统计各组数据频数和频率。
⑤做直方图。
直方图基本（大致）呈正态分布。
数据分布在控制范围内，两侧略有余地，生产过程正常，质量基本稳定。

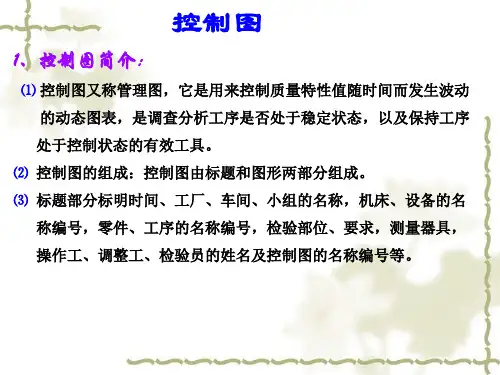

（四）控制图的基本形式及其用途、控制图的观察与分析1.控制图的基本形式及用途控制图又称管理图。
它是在直角坐标系内画有控制界限，描述生产过程中产品质量波动状态的图形。
利用控制图区分质量波动原因，判明生产过程是否处于稳定状态的方法称为控制图法。
控制图的基本形式如上图所示。
横坐标为样本（子样）序号或抽样时间，纵坐标为被控制对象，即被控制的质量特性值。
控制图上一般有三条线：在上面的一条虚线称为上控制界限；在下面的一条虚线称为下控制界限；中间的一条实线称为中心线。
中心线标志着质量特性值分布的中心位置，上下控制界限标志着质量特性值允许波动范围。
在生产过程中通过抽样取得数据，把样本统计量描在图上来分析判断生产过程状态。
如果点子随机地落在上、下控制界限内，则表明生产过程正常，处于稳定状态，不会产生不合格品；如果点子超出控制界限，或点子排列有缺陷，则表明生产条件发生了异常变化，生产过程处于失控状态。
控制图、排列图和直方图参考书：张智勇（2004），基础质量管理工具，广东科技出版社马逢时等，六西格玛管理统计指南，中国人民大学出版社。
全国质量专业技术人员职业资格考试办公室，质量专业理论与实务，第4章统计过程控制，中国人事出版社。
质量管理工具有七种主要工具：排列图，直方图、质量控制图、散点图、分层法、因果图和检验表（老7种）。
本次重点介绍排列图，直方图和质量控制图的软件画法。
控制图能对过程质量特性统计值进行测定、记录、评估，从而监察过程是否处于控制状态，简言之，控制图用以判断生产过程是否处于统计控制状态（是否存在异因），可以判断生产过程的异常，及时报警。
质量控制图既可以由质量管理人员使用，也可以由第一线工人使用，日本115家中小企业平均每个厂用137张控制图；美国柯达公司5000名职工，共用35000张控制图，可见其重要性。
工厂中使用控制图的数量在某种意义上反映了管理现代化的程度。
控制图是质量管理7个工具的重要组成部分，也是六西格玛管理的重要工具。
质量管理软件分为专用软件与通用软件，后者如MINITAB，JMP、SPSS，SAS-QC等。
许多专用软件ETM（ERP）中也有质量控制部分。
本次只介绍MINITAB15中文版。
MINITAB是美国宾夕法尼亚大学统计系开发，特别适用于质量管理。
主要窗口有数据窗口（工作表）和会话窗口。
可用粘贴等方法将数据填入工作表。
在会话窗口发布命令和收到结果。
Pareto 图是一种条形图，其中水平轴表示所关注的类别（缺陷），而非连续尺度。
类别通常是缺陷。
将每种缺陷按百分比从大到小排列成条形，Pareto 图可帮助您确定哪些缺陷是“少数而关键”的缺陷，哪些缺陷为“多数而琐碎”。
累积百分比线条帮助您判断每种类别所占的比例。
Pareto 图可帮助你，着重改进能获得最大收益的方面。
画排列图可按如下步骤：将数据贴入工作表，为了清楚，在C1，C2下建立变量名“缺陷”和“频数”。
缺陷的值是断裂，檫伤，…等；频数的值是10，42，…。
