中型发电厂电气主接线设计概述:中型发电厂是指发电机容量在200MW至600MW之间的电厂。
电气主接线设计是发电厂电气系统中的一个重要部分,它负责将发电机输出的电能输送到变电站,供应给大型工业企业或居民使用。
电气主接线设计的目标是确保电力传输的安全、可靠和高效。
设计过程:电气主接线设计需要考虑多个因素,如输电距离、线路负载、设备容量、电压等级等。
下面是一个中型发电厂电气主接线设计的一般过程:1.确定输电距离和传输容量:首先需要确定发电厂到变电站的输电距离,并根据预计的负荷需求确定传输容量。
根据这些参数,选择合适的电缆或电线。
2.确定电压等级:根据输电距离和传输容量,选择合适的电压等级。
常见的电压等级有110kV、220kV和500kV。
3.设计电缆或电线的规格:根据电流负载和电压等级,计算所需的电缆或电线的截面积和长度。
还需要考虑电缆或电线的散热能力,以确保安全运行。
4.设计变电站的主接线:根据发电机输出的电压和电流,设计变电站的主接线。
主接线需要考虑电流分布、电压降低和电缆或电线的阻抗。
5.确定保护系统:为了确保电气系统的安全运行,需要设计合适的保护系统,包括过电流保护、接地保护、短路保护等。
6.进行电气主接线布线:根据设计的结果,进行实际的电气主接线布线。
布线需要考虑电缆或电线的敷设方式、距离和阻抗。
7.进行电气主接线的测试和调试:在完成电气主接线布线后,进行必要的测试和调试,包括电气参数的测量、保护系统的测试等。
8.进行电气主接线的运行和维护:电气主接线的运行和维护是确保电力传输安全可靠的关键。
定期检查电气主接线的状态,及时发现和修复潜在问题。
总结:电气主接线设计是中型发电厂电气系统中非常重要的一个环节。
合理的设计可以保证发电厂的电能传输安全、可靠和高效。
设计过程需要考虑多个因素,如输电距离、线路负载、设备容量、电压等级等。
通过合理的设计和维护,可以提高电气系统的可靠性和效率。
发电厂电气部分课程设计报告2×25MW+2×50MW火电厂主接线设计学生:指导教师:摘要本次设计是火电厂主接线设计。
该水电站的总装机容量为2×25MW+2×50MW=150MW。
高压侧为110Kv,四回出线与系统相连,发电机电压级有10条电缆出线,其最大输送功率为150MW,该电厂的厂用电率为10%。
根据所给出的原始资料拟定两种电气主接线方案,然后对这两种方案进行可靠性、经济性和灵活性比较后,保留一种较合理的方案,最后通过定量的技术经济比较确定最终的电气主接线方案。
在对系统各种可能发生的短路故障分析计算的基础上,进行了电气设备和导体的选择校验设计。
在对发电厂一次系统分析的基础上,对发电厂的配电装置布置、防雷保护做了初步简单的设计。
此次设计的过程是一次将理论与实际相结合的初步过程,起到学以致用,巩固和加深对本专业的理解,建立了工程设计的基本观念,提升了自身设计能力。
关键字:电气主接线,短路电流计算,设备选型,配电装置布置,防雷保护。
课程设计任务书一、原始资料:某新建地方热电厂,发电机组2×25MW+2×50MW,ϕ,U=6.3KV,发电机电压级有10条电缆出线,其最大综合负荷30MW,cos=8.0最小负荷20MW,厂用电率10%,高压侧为110KV,有4条回路与电力系统相连,中压侧35KV,最大综合负荷20MW,最小负荷15MW。
发电厂处于北方平原地带,防雷按当地平均雷暴日考虑,土壤为普通沙土。
系统容量2000MW,电抗值0.8(归算到100KVA)。
二、设计内容:a)设计发电厂的主接线(两份选一),选择主变的型号;b)选择短路点计算三相对称短路电流和不对称短路电流并汇总成表;c)选择各电压等级的电气设备(断路器、隔离开关、母线、支柱绝缘子、穿墙套管、电抗器、电流互感器、电压互感器)并汇总成表;三、设计成果:设计说明计算书一份;1号图纸一张。
电气主接线设计1.1对原始资料的分析设计电厂为中型凝汽式电厂,其容量为2×100+2×300=800MW,占电力系统总容量800/(3500+800)×100%=18.6%,超过了电力系统的检修备用8%~15%和事故备用容量10%的限额,说明该厂在未来电力系统中的作用和地位至关重要,但是其年利用小时数为5000h,小于电力系统电机组的平均最大负荷利用小时数(2006年我国电力系统发电机组年最大负荷利用小时数为5221h)。
该厂为凝汽式电厂,在电力系统中将主要承担腰荷,从而不必着重考虑其可靠性。
从负荷特点及电压等级可知,10.5kV电压上的地方负荷容量不大,共有6回电缆馈线,与100MW发电机的机端电压相等,采用直馈线为宜。
300MW发电机的机端电压为20kV,拟采用单元接线形式,不设发电机出口断路器,有利于节省投资及简化配电装置布置;110kV电压级出线回路数为5回,为保证检修出线断路器不致对该回路停电,拟采取双母线带旁路母线接线形式为宜;220kV与系统有4回路线,送出本厂最大可能的电力为800-200-25-800×8%=511MW,拟采用双母线分段接线形式。
1.2主接线方案的拟定在对原始资料分析的基础上,结合对电气接线的可靠性、灵活性及经济性等基本要求,综合考虑。
在满足技术,积极政策的前提下,力争使其技术先进,供电安全可靠、经济合理的主接线方案。
发电、供电可靠性是发电厂生产的首要问题,主接线的设计,首先应保证其满发,满供,不积压发电能力。
同时尽可能减少传输能量过程中的损失,以保证供电的连续性,因而根据对原始资料的分析,现将主接线方案拟订如下:(1)10.5kV电压级:鉴于出线回路多,且发电机单机容量为100MW,远大于有关设计规程对选用单母线分段接线每段上不宜超过12MW的规定,应确定为双母线接线形式,2台100MW机组分别接在母线上,剩余功率通过主变压器送往高一级电压110kV。
发电厂电气主接线一次初步设计书一、电力工业的发展概况火力发电是现在电力发展的主力军,在现在提出和谐社会,循环经济的环境中,我们在提高火电技术的方向上要着重考虑电力对环境的影响,对不可再生能源的影响,虽然现在我国已有部分核电机组,但火电仍占领电力的大部分市场,近年电力发展滞后经济发展,全国上了许多火电厂,但火电技术必须不断提高发展,才能适应和谐社会的要求。
“十五”期间我国火电建设项目发展迅猛。
2001年至2005年8月,经国家环保总局审批的火电项目达472个,装机容量达344382MW,其中2004年审批项目135个,装机容量107590MW,比上年增长207%;2005年1至8月份,审批项目213个,装机容量168546MW,同比增长420%。
随着中国电力供应的逐步宽松以及国家对节能降耗的重视,中国开始加大力度调整火力发电行业的结构。
由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。
它的功能是将自然界的一次能源通过发电动力装置(主要包括锅炉、汽轮机、发电机及电厂辅助生产系统等)转化成电能,再经输、变电系统及配电系统将电能供应到各负荷中心。
由于电源点与负荷中心多数处于不同地区,也无法大量储存,电能生产必须时刻保持与消费平衡。
因此,电能的集中开发与分散使用,以及电能的连续供应与负荷的随机变化,就制约了电力系统的结构和运行。
据此,电力系统要实现其功能,就需在各个环节和不同层次设置相应的信息与控制系统,以便对电能的生产和输运过程进行测量、调节、控制、保护、通信和调度,确保用户获得安全、经济、优质的电能。
电能是一种清洁的二次能源。
由于电能不仅便于输送和分配,易于转换为其它的能源,而且便于控制、管理和调度,易于实现自动化。
因此,电能已广泛应用于国民经济、社会生产和人民生活的各个方面。
绝大多数电能都由电力系统中发电厂提供,电力工业已成为我国实现现代化的基础,得到迅猛发展。
本设计的主要内容包括:通过原始资料分析和方案比较,确定发电厂的电气主接线。
目录1 设计任务 (1)1.1 初始资料 (1)1.2 电力系统与本站连接情况 (1)1.3负荷情况 (1)2 变电站主接线设计 (1)2.1 主接线设计依据 (1)2.2主接线中设备配置 (2)2.3 设计步骤 (3)2.4 主接线方框图 (3)2.5 主接线方案的确定 (4)3 短路电流的计算 (5)3.1 概述 (5)3.2 短路计算的目的 (6)3.3 短路计算方法 (6)4 电气设备的选择 (7)4.1变压器的选择 (7)4.2断路器的选择与校验 (8)4.3隔离开关的选择 (9)4.4母线的选择 (10)5 设计结果 (10)5.1 设计图纸 (10)5.2 设计说明书 (11)1 设计任务1.1 初始资料(1)设计变电所在城市郊外,主要向市区及变电所附近农村和工厂供电(2)确定本变电所的电压等级为35kV/10kV,35kV是本变电所的电源电压,10kV是二次电压(3)出线向用户供电在35KV侧有2回出线,出线回路数在10KV侧有8回1.2 电力系统与本站连接情况电力系统通过35KV主接线,母线与本站直接连接1.3负荷情况该电站在5-10年建设扩建中10KV负荷为10MW。
其中1,2级负荷供电占75%,最小负荷为700MW,功率因数:cosφ=0.9,最大负荷年利用率:Tmax=4000h2 变电站主接线设计2.1 主接线设计依据(1)变电所在电力系统中的地位和作用:一般变电所的多为终端或分支变电所,电压一般为35kV。
(2)变电所的分期和最终建设规模:变电所建设规模根据电力系统5—10年发展计划进行设计,一般装设两台主变压器。
(3)负荷大小和重要性:对于一级负荷必须有两个独立电源供电,且当任何一个电源失去后,能保证全部一级负荷不间断供电,对于二级负荷一般也要两个独立电源供电,且当任何一个电源失去后,能保证全部或大部分二级负荷的供电,对于三级负荷一般只需一个独立电源供电。
(4)系统备用容量的大小:装有两台及以上主变电器的变电所,当其中一台事故断开时其余主变压器的容量应保证该变电所70%的全部负荷,在计及过负荷能力后的允许时间内,应保证用户的一、二级负荷供电。

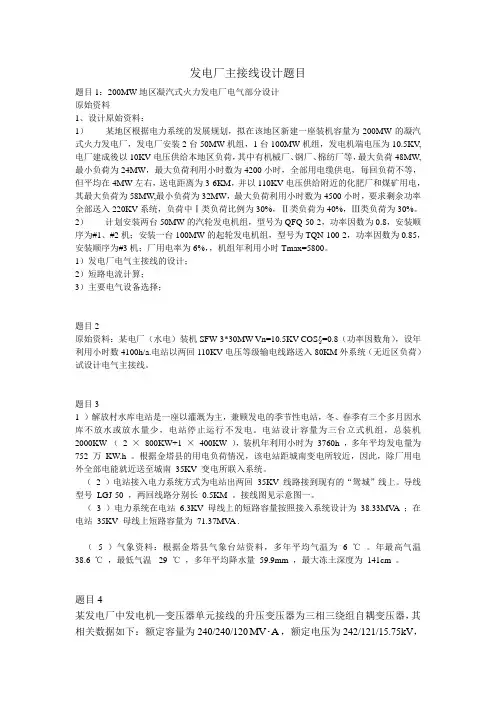

发电厂主接线设计题目题目1:200MW地区凝汽式火力发电厂电气部分设计原始资料1、设计原始资料:1)某地区根据电力系统的发展规划,拟在该地区新建一座装机容量为200MW的凝汽式火力发电厂,发电厂安装2台50MW机组,1台100MW机组,发电机端电压为10.5KV,电厂建成後以10KV电压供给本地区负荷,其中有机械厂、钢厂、棉纺厂等,最大负荷48MW,最小负荷为24MW,最大负荷利用小时数为4200小时,全部用电缆供电,每回负荷不等,但平均在4MW左右,送电距离为3-6KM,并以110KV电压供给附近的化肥厂和煤矿用电,其最大负荷为58MW,最小负荷为32MW,最大负荷利用小时数为4500小时,要求剩余功率全部送入220KV系统,负荷中Ⅰ类负荷比例为30%,Ⅱ类负荷为40%,Ⅲ类负荷为30%。
2)计划安装两台50MW的汽轮发电机组,型号为QFQ-50-2,功率因数为0.8,安装顺序为#1、#2机;安装一台100MW的起轮发电机组,型号为TQN-100-2,功率因数为0.85,安装顺序为#3机;厂用电率为6%,,机组年利用小时Tmax=5800。
1)发电厂电气主接线的设计;2)短路电流计算;3)主要电气设备选择;题目2原始资料:某电厂(水电)装机SFW-3*30MW Vn=10.5KV COS§=0.8(功率因数角),设年利用小时数4100h/a.电站以两回110KV电压等级输电线路送入80KM外系统(无近区负荷)试设计电气主接线。
题目31 )解放村水库电站是一座以灌溉为主,兼顾发电的季节性电站,冬、春季有三个多月因水库不放水或放水量少,电站停止运行不发电。
电站设计容量为三台立式机组,总装机2000KW (2 ×800KW+1 ×400KW ),装机年利用小时为3760h ,多年平均发电量为752 万KW.h 。
根据金塔县的用电负荷情况,该电站距城南变电所较近,因此,除厂用电外全部电能就近送至城南35KV 变电所联入系统。
目录一、题目分析 (1)二、电气主接线方案比较 (1)三、短路电流计算 (4)四、电气设备的选择 (12)五、电气主接线图 (22)一、题目分析某水库电站是一座以灌溉为主,兼顾发电的季节性电站,冬、春季有三个多月因水库不放水或放水量少,电站停止运行不发电。
电站设计容量为三台立式机组,总装机 2000KW ( 2 × 800KW+1 × 400KW ),装机年利用小时为 3760h ,多年平均发电量为 752 万 KW.h 。
根据金塔县的用电负荷情况,该电站距城南变电所较近,因此,除厂用电外全部电能就近送至城南 35KV 变电所联入系统。
鉴于以上特点,本电站电气主接线采用三台发电机两台变压器,高压侧送电电压为35KV,一回出线。
二、电气主接线方案比较方案一:3台发电机共用一根母线,采用单母线接线不分段;设置一台变压器;方案二:1、2号发电机-变压器扩大单元接线;3号发电机-变压器单元接线;设置了2台变压器;35KV线路采用单母线接线不分段。
电气主接线方案比较:(1)供电可靠性方案一供电可靠性较差;方案二供电可靠性较好。
(2)运行上的安全和灵活性方案一母线或母线侧隔离开关故障或检修时,整个配电装置必须退出运行,而任何一个断路器检修时,其所在回路也必须退出运行,灵活性也较差;方案二1、2号发电机-变压器扩大单元接线与3号发电机-变压器单元接线相配合,使供电可靠性大大提高,提高了运行的灵活性。
(3)接线简单、维护和检修方便很显然方案一最简单、维护和检修方便。
(4)经济方面的比较方案一最经济。
各种方案选用设备元件数量及供电性能列表:综合比较:选方案二最合适。
经过综合比较上述方案,本阶段选用方案二作为推荐方案。
2、 变压器容量及型号的确定: 1、1T S =θCOS P ∑=KVA 20008.08002=⨯ 经查表选择SF7-8000/35型号,其主要技术参数如下: 2、KVA COS P S T 5008.04002===∑θ经查表选择SL7-4000/35型号, 其主要技术参数如下:三、短路电流计算 3.1短路电流计算条件为使所选电气设备具有足够的可靠性、经济性和合理性,并在一定时期内适应电力系统发展的需要,作校验用的短路电流应按下列条件确定。
(1)容量和接线按本工程设计最终容量计算,并考虑电力系统远景发展规划(一般为本工程建成后5~10年):其接线应采用可能发生最大短路电流的正常接线方式,但不考虑在切换过程中可能短时并列的接线方式。
(如切换厂用变压器时的并列)。
(2)短路种类一般按三相短路验算,若其他种类短路较三相短路严重时,即应按最严重的情况验算。
(3)计算短路点选择通过电器的短路电流为最大的那些点为短路计算点。
3.2短路电流计算书 短路点的选择:因本设计电压等级不多,接线简单,一个单母线接线,一个发电机-变压器组单元接线,两条母线:6.3KV 和35KV ,故在6.3KV 母线、3号发电机出口处及35KV 母线各选取一点作为短路计算点,分别为k1、k2、k3。
发电机,变压器及系统的主要参数如下:1、发电机参数:2⨯800KW+1⨯400KW ,cos θ=0.8,*Xd =0.2,额定电压6.3kV2、变压器参数:2台, 1T:%5.6%=d U 2000KVA,2T:%5.6%=d U , 500KVA3、线路参数:一回35kV 出线经过50km ,接入变电所。
X 321选取基准值:A MV S j ⋅=100 Up U j =发电机G1: 208.0800101002.0.3*2*1*=⨯⨯===Njd S S X X X发电机G2: 408.0400101002.0.3*3*=⨯⨯==Njd S S X X 变压器T1:N j d S S U X .100%*4==25.32000101001005.63=⨯⨯ 变压器T2:=*5XN j d S S U .100%=13500101001005.63=⨯⨯ 线 路:46.137100504.0221*6=⨯⨯==jj U S L X X3.2.1当k1点发生三相短路时:8312102202*1*7===X X 531340*5*3*8=+=+=X X X01.153146.1125.31111*8*6*41=++=++=∑X X X Y 所以,∑=⨯⨯=⋅⋅=79.401.146.125.31*6*4*9Y X X X 97.17301.15325.31*8*4*10=⨯⨯=⋅⋅=∑Y X X X① ∞S 单独作用下,21.079.411*9*===∞X I 稳态短路电流: KA U S I I j j94.13.631010021.033*=⨯⨯⨯=⋅=∞∞冲击短路电流: KA I i 90.492.155.255.2sh =⨯=⨯=∞ ② 12G 作用下,2.0101008.08002103*7*7=⨯⨯⨯=⋅=j j S S X X <3 所以,12G 为有限大容量系统。
a 、 t=0s , 526.5*=IKA U S I I jj 01.1103.638.08002526.533*''=⨯⨯⨯⨯=⋅=KA I K i 72.201.19.122''sh sh =⨯⨯==b 、 t=2s , 378.3*=IKA U S I I jj Z 62.0103.638.08002378.333*2=⨯⨯⨯⨯=⋅=c 、 t=4s , 234.3*=IKA U S I I jj Z 59.0103.638.08002234.333*4=⨯⨯⨯⨯=⋅=③ 3G 作用下,86.0101008.040097.1733*10*10=⨯⨯=⋅=j j S S X X <3 所以,3G 为有限大容量系统。
a 、 t=0s , 436.1*=IKA U S I I jj 066.03.638.0800436.13*''=⨯⨯=⋅=KA I K i 177.0066.09.122''sh sh =⨯⨯== b 、t=2s , 7494.1*=IKA U S I I jj Z 08.03.638.04007494.13*2=⨯⨯=⋅= c 、t=4s , 8076.1*=IKA U S I I jj Z 083.03.638.04008076.13*4=⨯⨯=⋅=3.2.2当k2点发生三相短路时: 网络简化图如下25.1325.3102*4*1*7=+=+=X X X 84.025.13146.11131111*7*6*52=++=++=∑X X X Y 69.14484.025.13132*7*5*8=⨯⨯=⋅⋅=∑Y X X X 94.1584.046.1132*6*5*9=⨯⨯=⋅⋅=∑Y X X X① ∞S 单独作用下,063.01*9*==∞X I 稳态短路电流: KA U S I I j j577.03.6310100063.033*=⨯⨯⨯=⋅=∞∞冲击短路电流:KAI i 47.1577.055.255.2sh =⨯=⨯=∞② 12G 作用下,89.2101008.0800269.1443*8*8=⨯⨯⨯=⋅=j j S S X X <3 所以,12G 为有限大容量系统。
a 、 t=0s , 845.0*=IKA U S I I jj 155.03.638.08002845.03*''=⨯⨯⨯=⋅=1238KA I K i 405.0155.085.122''sh sh =⨯⨯==b 、 t=2s , 933.0*=IKA U S I I jj Z 171.03.638.08002933.03*2=⨯⨯⨯=⋅= c 、 t=4s , 933.0*=IKA U S I I jj Z 171.03.638.08002933.03*4=⨯⨯⨯=⋅= ③ 3G 作用下,2.0101008.0800403*3*3=⨯⨯=⋅=j j S S X X <3 所以,3G 为有限大容量系统。
a 、 t=0s , 526.5*=IKA U S I I jj 253.03.638.0400526.53*''=⨯⨯=⋅=KA I K i 663.0253.085.122''sh sh =⨯⨯==b 、t=2s , 378.3*=IKA U S I I jj Z 155.03.638.0400378.33*2=⨯⨯=⋅= c 、t=4s , 234.3*=IKA U S I I jj Z 148.03.638.0400234.33*4=⨯⨯=⋅=3.2.3当k3点发生三相短路时: 网络简化图如下:25.1325.3102*4*1*7=+=+=X X X 521240*5*3*8=+=+=X X X① ∞S 单独作用下,685.046.111*6*===∞X I 稳态短路电流: KA U S I I jj 06.1373100685.03*=⨯⨯=⋅=∞∞ 冲击短路电流: KA I i 703.206.155.255.2sh =⨯=⨯=∞② 12G 作用下,265.0101008.0800225.133*7*7=⨯⨯⨯=⋅=j j S S X X <3 所以,12G 为有限大容量系统。
a 、 t=0s , 064.4*=IKA U S I I jj 127.03732000064.43*''=⨯⨯=⋅= KA I K i 34.0127.09.122''sh sh =⨯⨯==b 、 t=2s , 069.3*=IKA U S I I jj Z 096.03732000069.33*2=⨯⨯=⋅= c 、 t=4s , 056.3*=IKA U S I I jj Z 095.03732000056.33*4=⨯⨯=⋅= ③ 3G 作用下,26.0101008.0400523*8*8=⨯⨯=⋅=j j S S X X <3 所以,3G 为有限大容量系统。
a:t=0s , 1415.4*=IKA U S I I jj 032.03735001415.43*''=⨯⨯=⋅= KA I K i im im 087.0032.09.122''=⨯⨯==b:t=2s , 091.3*=IKA U S I I jj Z 024.0373500091.33*2=⨯⨯=⋅= C:t=4s , 0705.3*=IKA U S I I jj Z 024.03735000705.33*4=⨯⨯=⋅=3.2.4短路电流计算成果表四、电气设备的选择4.1电气设备选择的一般条件:电气设备选择是发电厂和变电所设计的主要内容之一,在选择时应根据实际工作特点,按照有关设计规范的规定,在保证供配电安全可靠的前提下,力争做到技术先进,经济合理。
