PPP的CHAP认证和PAP认证Chap 和pap 认证有很多种，有单项的，有双向的。
单项chap认证。
(R1作为服务器端)R1(config)#interface s4/0R1(config-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#encapsulation ppp \\封装PPP协议R1(config-if)#ppp authentication chap \\开启认证，认证方式为chap认证R1(config-if)#exitR1(config)#username R2 password 0 123456 \\创建用户R2 ，用于识别认证客户端R2(config)#interface s4/0R2(config-if)#ip address 192.168.1.2 255.255.255.0R2(config-if)#encapsulation ppp \\封装PPP协议R2(config-if)#exitR2(config)#username R1 password 0 123456 \\创建用户R1，用于识别想服务器端单项pap 认证。
（R1作为服务器端）R1(config)#interface s4/0R1(config-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#encapsulation ppp \\封装PPP协议R1(config-if)#ppp authentication pap \\开启认证，认证方式为pap (服务器断开启)R1(config-if)#exitR1(config)#username R2 password 0 123456 \\创建的用户为客户端的主机名R2(config)#interface s4/0R2(config-if)#ip address 192.168.1.2 255.255.255.0R2(config-if)#encapsulation pppR2(config-if)#ppp pap sent-username R2 password 0 123456 \\定义客户端所要发送的用户名和密码，一般是发送跟自己主机名一样的的用户。
PAP和CHAP协议区别PAP（Password Authentication Protocol）和CHAP（Challenge-Handshake Authentication Protocol）是两种常见的身份验证协议，用于在计算机网络中进行用户认证。
它们之间的区别如下：1.认证方式：-PAP是一种简单的基于密码的认证协议，客户端将明文密码发送给服务器进行验证。
-CHAP则是一种更安全的认证协议，客户端和服务器之间通过一系列的挑战和响应进行认证，密码不会被明文传输。
2.传输方式：-PAP在认证过程中使用明文传输密码，存在安全风险，因为密码可以被中间人截获和篡改。
-CHAP通过使用哈希算法对密码进行加密，在传输过程中不会出现明文密码，安全性更高。
3.握手协议：-PAP只需要一次握手，客户端发送用户名和密码给服务器，服务器进行验证并返回认证结果。
如果失败，客户端可以重试。
- CHAP采用多轮握手协议，服务器首先向客户端发送一个随机数（Challenge），客户端将其与密码进行哈希计算，发送给服务器进行验证。
验证成功后，服务器返回一个成功的响应。
CHAP中的挑战和响应过程可在整个会话期间多次重复，从而提高安全性。
4.安全性：-PAP由于使用明文传输密码，容易受到中间人攻击，因此安全性较低。
-CHAP使用加密哈希函数，不会在网络中传输明文密码，安全性更高。
5.错误处理：-PAP在验证失败时，客户端可以重试，但由于不需要挑战响应过程，服务器无法判断是客户端密码错误还是攻击者的暴力破解，容易受到暴力破解攻击。
-CHAP通过挑战和响应过程，可以防止密码被暴力破解，服务器可以更好地处理验证失败的情况。
总体而言，CHAP相比于PAP具有更高的安全性。
由于CHAP使用哈希算法进行密码加密，并且通过挑战和响应过程进行认证，减少了明文密码的传输，因此对于网络环境中较为敏感的场景更为适用。
而PAP则适用于对安全要求不高的网络环境。
PPP协议的PAP和CHAP认证实验人：实验名称：PPP协议的PAP和CHAP认证实验目的：掌握PPP协议的PAP和CHAP认证的配置方法实验原理：PAP认证：用小凡搭建如图实验环境，然后配置各路由器的S0/0端口IP和PPP封装协议，再配置PAP认证，当只配置R1PAP认证时，不能ping通对方（192.168.1.2），再配置R2的发送PAP认证信息时，即可ping通（单向）；在R1和R2上，分别配置PAP认证和发送PAP认证信息，此时，即可ping通R2（192.168.1.2），即实验成功！（双向）CHAP认证：用小凡搭建如图实验环境，然后配置各路由器的S0/0端口IP和PPP封装协议，再配置CHAP认证，当只配置R1 CHAP认证时，不能ping通对方（192.168.1.2），再配置R2的发送CHAP 认证信息时，即可ping通（单向）；在R1和R2上，分别配置CHAP认证和发送CHAP认证信息，此时，即可ping通R2（192.168.1.2），即实验成功（双向认证）自动协商IP地址：在R1上，配置分配IP地址（端口下，命令peer default ip address 192.168.1.100），然后在R2上，配置自动协商IP地址（在端口下，命令ip add negotiated），此时在R2可以获得192.168.1.100的IP地址，即实验成功！头部压缩：在R1和R2上，配置头部压缩功能，再ping 192.168.1.2，使其用数据流，用show compress 命令查看压缩情况，即实验成功！实验过程：PAP单向认证：⑴用小凡搭建如图实验环境，如图示：⑵在R1的S0/0上，配置IP，如图示：⑶在R2的S0/0上，配置IP，如图示：⑷此时，即可ping通192.168.1.2 如图示：⑸在R1上，配置PPP协议，如图示：⑹在R2上，配置PPP协议，如图示：⑺此时，又可ping通192.168.1.2 如图示：⑻在R1上，配置PAP认证，如图示：⑼在R2上，配置发送PAP认证信息，如图示：⑽此时，又可以ping通192.168.1.2 如图示：PAP双向认证：⒈在R1上，配置PAP认证，如图示：⒉在R2上，配置发送PAP认证信息，如图示：⒊配置完后，即可ping通192.168.1.2，即单向认证，如图示：⒋在R2上，配置PAP认证，如图示：⒌此时，不能ping 通192.168.1.2 如图示：⒍在R1上，配置发送PAP认证信息，此时，可以又ping通192.168.1.2 如图示：CHAP单向认证：Ⅰ在R1上，配置CHAP认证，如图示：Ⅱ在R2上，配置发送CHAP认证信息，如图示：Ⅲ此时，即可ping通192.168.1.2 ，即CHAP 的单向认证成功！如图示：CHAP双向认证：①在R1上，配置CHAP认证，如图示：②在R2上，配置发送CHAP认证信息，如图示：③在R2上，配置CHAP认证，如图示：④此时，不能ping通192.168.1.2 原因为没有在R1上，配置发送CHAP认证信息，如图示：⑤在R1上，配置发送CHAP认证信息，此时，可以ping通192.168.1.2 ，即配置CHAP双向认证成功！如图示：自动协商IP地址：㈠在原有的实验环境下，去掉R2上的S0/0端口的IP地址，如图示：㈡在R1上的S0/0端口下，配置分配的IP地址为192.168.1.100 如图示：㈢在R2上的S0/0 端口上，配置自动协商IP地址，如图示：㈣此时，在R2上，分配到192.168.1.100的IP地址，即实验成功，如图示：头部压缩：①在R1上，开启头部压缩功能，如图示：②在R2上，开启头部压缩功能，如图示：③此时，ping 192.168.1.100 ，使其有数据通过，用命令即可查看到压缩的情况，（命令show compress）如图示：总结：在实验中，CHAP认证的步骤：处理CHAP挑战数据包（1、将序列号放入MD5散列生成器2、将随机数放入MD5散列生成器3、用访问服务器的认证名和数据库进行比较4、将密码放入MD5散列生成器）；当显示串行接口时,常见以下状态: 1、Serial0/0 is up, line protocol is up //链路正常2、Serial0/0 is administratively down, line protocol is down //没有打开该接口,执行no sh 打开即可3、Serial0/0 is up, line protocol is down //物理层正常,数据链路层有问题,通常是没有配置时钟,两端封装不匹配或PPP认证错误4、Serial0/0 is down, line protocol is down //物理层故障,通常是连线问题；PAP 不支持密码的加密，压缩，link绑定，设定最大传输单元等，CHAP 支持以上内容；PAP和CHAP验证发送的信息内容为验证路由器数据库中的用户名和密码；在CHAP中，被验证方不明确定义发送主机名来验证时，默认发送该路由器的主机名；配置PAP双向认证时，用户名和密码都可以不一样，但配置CHAP双向认证时，要保证两台路由器的密码一致；。
点到点协议（Point to Point Protocol，PPP）是IETF（Internet Engineering Task Force，因特网工程任务组）推出的点到点类型线路的数据链路层协议。
它解决了SLIP中的问题，并成为正式的因特网标准。
PPP协议在RFC 1661、RFC 1662和RFC 1663中进行了描述。
PPP支持在各种物理类型的点到点串行线路上传输上层协议报文。
PPP有很多丰富的可选特性，如支持多协议、提供可选的身份认证服务、可以以各种方式压缩数据、支持动态地址协商、支持多链路捆绑等等。
这些丰富的选项增强了PPP的功能。
同时，不论是异步拨号线路还是路由器之间的同步链路均可使用。
因此，应用十分广泛。
下面是我查的关于PPP协议认证的一些知识1。
什么情况我们可以用show cdp nei看到自己直边的邻居呢，邻居的发现对我们在排查问题时很有帮助，我们可以通过我们左右的邻居，来判断是那台设备出现问题，只要我们在接口上把物理端口打开，然后DCE端配上时钟就可以发现邻居。
Router(config-if)#do sh cdp neiCapability Codes: R –Router, T –Trans Bridge, B –Source Route Bridge S – Switch, H – Host, I – IGMP, r – RepeaterDevice ID Local Intrfce Holdtme Capability Platform Port ID R2 Ser 1/0 159 R 7206VXR Ser 1/0在上图中R2为我们的邻居，本地Ser1/0与R2的Ser1/0相连，R2的设备型号为7206VXR，为Router.Router#debug cdp adjCDP neighbor info debugging is onEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int s1/0Router(config-if)#shRouter(config-if)#*Jan 29 17:06:09.883: CDP-AD: Interface Serial1/0 going down 由于shutdown的原因使的邻居断开*Jan 29 17:06:09.911: CDP-AD: Interface Serial1/0 going down*Jan 29 17:06:11.887: %LINK-5-CHANGED: Interface Serial1/0, changed state to administratively down*Jan 29 17:06:12.887: %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial1/0, changed state to downRouter(config-if)#no shRouter(config-if)#*Jan 29 17:06:19.055: CDP-AD: Interface Serial1/0 coming up*Jan 29 17:06:21.015: %LINK-3-UPDOWN: Interface Serial1/0, changed state to up*Jan 29 17:06:21.019: CDP-AD: Interface Serial1/0 coming up*Jan 29 17:06:22.019: %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial1/0, changed state to upRouter(config-if)#do debug cdp pa cdp packet informationCDP packet info debugging is onRouter(config-if)#*Jan 29 17:06:56.167: CDP-PA: Packet received from R2 on interface Serial1/0*Jan 29 17:06:56.167: **Entry found in cache***Jan 29 17:06:58.415: CDP-PA: version 2 packet sent out on Serial1/0 2。

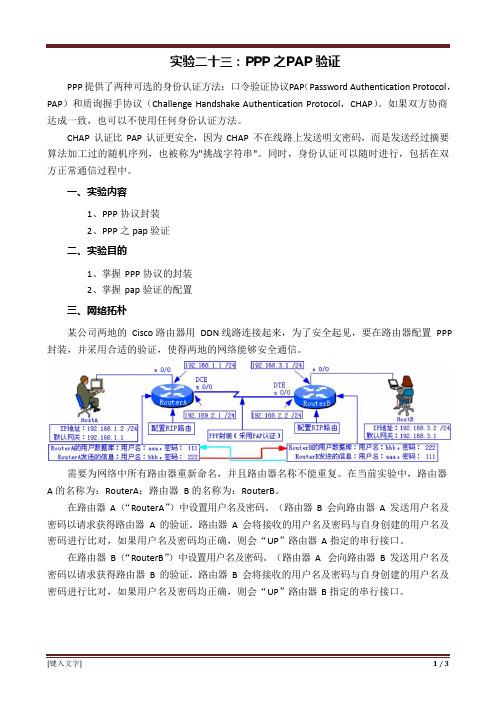

实验二十三：PPP 之PAP 验证PPP 提供了两种可选的身份认证方法：口令验证协议PAP（Password Authentication Protocol，PAP）和质询握手协议（Challenge Handshake Authentication Protocol，CHAP）。
如果双方协商达成一致，也可以不使用任何身份认证方法。
CHAP 认证比PAP 认证更安全，因为CHAP 不在线路上发送明文密码，而是发送经过摘要算法加工过的随机序列，也被称为"挑战字符串"。
同时，身份认证可以随时进行，包括在双方正常通信过程中。
一、实验内容1、PPP 协议封装2、PPP 之pap 验证二、实验目的1、掌握PPP 协议的封装2、掌握pap 验证的配置三、网络拓朴某公司两地的Cisco 路由器用DDN 线路连接起来，为了安全起见，要在路由器配置PPP 封装，并采用合适的验证，使得两地的网络能够安全通信。
需要为网络中所有路由器重新命名，并且路由器名称不能重复。
在当前实验中，路由器A 的名称为：RouterA；路由器B 的名称为：RouterB。
在路由器A（“RouterA”）中设置用户名及密码。
（路由器B 会向路由器A 发送用户名及密码以请求获得路由器A 的验证。
路由器A 会将接收的用户名及密码与自身创建的用户名及密码进行比对，如果用户名及密码均正确，则会“UP”路由器A 指定的串行接口。
在路由器B（“RouterB”）中设置用户名及密码。
（路由器A 会向路由器B 发送用户名及密码以请求获得路由器B 的验证。
路由器B 会将接收的用户名及密码与自身创建的用户名及密码进行比对，如果用户名及密码均正确，则会“UP”路由器B 指定的串行接口。
四、实验设备1、两台思科Cisco 3620 路由器（带一个以太网接口和一个同步Serial 串口）2、两台安装有windows 98/xp/2000 操作系统的主机3、若干交叉网线4、思科（Cisco）专用控制端口连接电缆5、思科（Cisco）串口背对背通信电缆五、实验过程（需要将相关命令写入实验报告）1、将路由器、主机根据如上图示进行连接2、设置主机的IP 地址、子网掩码和默认网关3、配置RouterA 的以太网接口Router# configure terminalRouter(config)# hostname RouterARouterA(config)# interface Ethernet 0/0RouterA(config-if)# ip address 192.168.1.1 255.255.255.0RouterA(config-if)# no shutdownRouterA(config-if)# exit4、配置RouterB 的以太网接口Router# configure terminalRouter(config)# hostname RouterBRouterA(config)# interface Ethernet 0/0RouterA(config-if)# ip address 192.168.3.1 255.255.255.0RouterA(config-if)# no shutdownRouterA(config-if)# exit5、配置RouterA 的同步串行接口RouterA# configure terminalRouterA(config)# interface serial 0/0RouterA(config-if)# ip address 192.168.2.1 255.255.255.0RouterA(config-if)# no shutdownRouterA(config-if)# exit6、配置RouterB 的同步串行接口RouterB# configure terminalRouterB(config)# interface serial 0/0RouterB(config-if)# ip address 192.168.2.2 255.255.255.0RouterB(config-if)# no shutdownRouterB(config-if)# exit7、DCE 设备端（RouterA）PPP 封装之PAP 验证设置（关键配置）RouterA# configure terminalRouterA(config)# username bbb password 222//为路由器RouterB设置用户名和密码（用户名为bbb,密码为“222”）RouterA(config)# interface serial 0/0RouterA(config-if)# encapsulation ppp //路由器RouterA启动PPP协议RouterA(config-if)# ppp authentication pap//配置PAP认证RouterA(config-if)# ppp pap sent-username aaa password 111 ////在路由器RouterA上，设置在路由器RouterB上登录的用户名和密码（用户名为aaa,密码为“111”）RouterA(config-if)# clock rate 64000RouterA(config-if)# exit8、DTE 设备端（RouterB）PPP 封装之PAP 验证设置（关键配置）RouterB# configure terminalRouterB(config)# username aaa password 111 //为路由器RouterA设置用户名和密码（用户名为aaa,密码为“111”）RouterB(config)# interface serial 0/0RouterB(config-if)# encapsulation ppp //路由器RouterA启动PPP协议RouterB(config-if)# ppp authentication pap//配置PAP认证RouterB(config-if)# ppp pap sent-username bbb password 222 //在路由器RouterB上，设置在路由器RouterA上登录的用户名和密码（用户名为bbb,密码为“222”）RouterB(config-if)# exit9、查看各路由器接口状态（所有接口必须全部UP，且配置的协议也已经UP）RouterA# show protocolsRouterB# show protocols10、配置RouterA 的RIP 简单路由协议RouterA# configure terminalRouterA(config)# router ripRouterA(config-router)# network 192.168.1.0RouterA(config-router)# network 192.168.2.0RouterA(config-router)# exit11、配置RouterB 的RIP 简单路由协议RouterB# configure terminalRouterB(config)# router ripRouterB(config-router)# network 192.168.2.0RouterB(config-router)# network 192.168.3.0RouterB(config-router)# exit六、思考问题1、pap 验证与chap 验证有何区别？2、在采用pap 验证时，用户名与密码的设置有何要求？七、实验报告要求：按学院实验报告要求完成实验报告的书写。
福建工程学院国脉信息学院实验指导书实验一抓PPP(PAP/CHAP)包及协议分析基础一、实验目的1、掌握抓包软件Wireshark的应用2、掌握交换机路由器仿真环境中抓包工具的应用3、掌握抓PPP包并能进行分析4、理解PAP、CHAP协议原理二、实验环境Internet协议分析仿真实验平台（Dynamips、SecureCRT等）三、实验任务1、Wireshark在Windows中的安装与应用2、Dynamips的安装与应用2、路由器串口间的PPP包并进行分析3、通过抓获的数据包分析PAP、CHAP协议的原理四、实验步骤1、Wireshark在Windows中的安装与应用打开wireshark-win32-1..4.9中文版，进行安装。
点击“next”，进行下一步。
点击“I Agree”,进行下一步。
点击“next”，进行下一步。
点击“Install”,进行安装。
点击“next”，进行下一步。
完成安装，运行程序。
3、Dynamips的安装与应用点击dynamic安装包，进入安装界面。
点击next，进入下一步。
同意安装协议，点击I Agree 进入下一步。
使用默认安装名Dynagen，点击instal选项进行安装。
安装已完成，点击Finish完成安装。
安装完成后可以在桌面上看到以下程序。
4.添加硬件1）打开“控制面板”，双击：添加硬件点击next，进入下一步。
点击next，进入下一步。
选择“添加新的硬件设备”，点击“下一步”。
选择手动安装，点击“下一步”。
选择“网络适配器”进行安装，点击“下一步”点击“完成”，添加硬件成功。
打开本地连接2，先“停用”，再“启用”以记事本方式打开1）.将路由器的运行目录定位：按上图的标记1,2在D:\创建文件夹sikeVlab；在文件夹sikeVlab中创建两个文件夹temp，IOS；在文件夹temp中创建文件夹PPP；2）.把放进文件夹PPP中。
打开Network device list，将“3”部分替代为下面内容。
认证协议介绍一PPP：点对点协议（PPP：Point to Point Protocol）PPP（点到点协议）是为在同等单元之间传输数据包这样的简单链路设计的链路层协议。
这种链路提供全双工操作，并按照顺序传递数据包。
设计目的主要是用来通过拨号或专线方式建立点对点连接发送数据，使其成为各种主机、网桥和路由器之间简单连接的一种共通的解决方案。
点对点协议（PPP）为在点对点连接上传输多协议数据包提供了一个标准方法。
PPP 最初设计是为两个对等节点之间的IP 流量传输提供一种封装协议。
在TCP-IP 协议集中它是一种用来同步调制连接的数据链路层协议（OSI 模式中的第二层），替代了原来非标准的第二层协议，即SLIP。
除了IP 以外PPP 还可以携带其它协议，包括DECnet和Novell的Internet 网包交换（IPX）。
（1）PPP具有动态分配IP地址的能力，允许在连接时刻协商IP地址；（2）PPP支持多种网络协议，比如TCP/IP、NetBEUI、NWLINK等；（3）PPP具有错误检测以及纠错能力，支持数据压缩；（4）PPP具有身份验证功能。
值（A=FFH，C=03H）；协议域（两个字节）取0021H表示IP分组，取8021H表示网络控制数据，取C021H表示链路控制数据；帧校验域（FCS）也为两个字节，它用于对信息域的校验。
若信息域中出现7EH，则转换为（7DH，5EH）两个字符。
当信息域出现7DH时，则转换为（7DH，5DH）。
当信息流中出现ASCII码的控制字符（即小于20H），即在该字符前加入一个7DH字符。
封装：一种封装多协议数据报的方法。
PPP 封装提供了不同网络层协议同时在同一链路传输的多路复用技术。
PPP 封装精心设计，能保持对大多数常用硬件的兼容性，克服了SLIP不足之处的一种多用途、点到点协议，它提供的WAN数据链接封装服务类似于LAN所提供的封闭服务。
所以，PPP不仅仅提供帧定界，而且提供协议标识和位级完整性检查服务。
p p p认证方式a p c h a p认证文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]cisco ppp认证方式（pap、chap认证）一、实验拓扑二、实验要求：1、要求配置ppp协议2、分别用pap、chap认证3、配置总部的路由器给分部的路由器分配ip地址，并且从地址池中分配，4、pc1最终能ping铜pc2三、实验步骤：1、配置各路由器接口的ip地址如图---2、封装ppp协议R1(config)#interface s1/0R1(config-if)#encapsulation pppR1(config-if)#clock rate 64000R1(config-if)#ip addressR1(config-if)#no shutR2(config)#interface s1/0R2(config-if)#encapsulation pppR2（config-if）#no shutR2(config-if)#clock rate 64000 配置DCE端时钟频率3、配置IP地址池协商，并从地址池中获取R1(config)#interface s1/0R1(config-if)#peer default ip address pool aaaR1(config-if)#ip local pool aaaR2(config)#interface s1/0R2(config-if)#ip address negotiated?查看?s1/0接口的地址R2#show interface s1/0Serial1/0 is up, line protocol is upHardware is M4TInternet address is /32 如果获取不到地址将接 shutdown 然后再no shudownMTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec,reliability 255/255, txload 1/255, rxload 1/255Encapsulation PPP, LCP OpenOpen: CDPCP, IPCP, crc 16, loopback not setKeepalive set (10 sec)4、启用rip协议并查看路由表R1(config)#router ripR1(config-router)#networkR1(config-router)#network查看路由表R1#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter ar N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-I ia - IS-IS inter area, * - candidate default, U - per-user s o - ODR, P - periodic downloaded static routeGateway of last resort is not setC /24 is directly connected, FastEthernet0/0/24 is variably subnetted, 2 subnets, 2 masksC/32 is directly connected, Serial1/0C/24 is directly connected, Serial1/0R/24 [120/1] via , 00:00:47, Serial1/0R2(config)#router ripR2(config-router)#networkR2(config-router)#networkR2(config-router)#exit?查看路由表?R2#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BG D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inN1 - OSPF NSSA external type 1, N2 - OSPF NSSA externaE1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2ia - IS-IS inter area, * - candidate default, U - per-o - ODR, P - periodic downloaded static routeGateway of last resort is not set/32 is subnetted, 2 subnetsCis directly connected, Serial1/0Cis directly connected, Serial1/0C/24 is directly connected, FastEthernet0/05、配置PAP认证R1(config)#username abc password 0 123R1(config)#interface s1/0R1(config-if)#ppp authentication papR2(config)#interface s1/0R2(config-if)#ppp pap sentR2(config-if)#ppp pap sent-username abc password 0 123查看show runinterface Serial1/0ip address negotiatedencapsulation pppserial restart-delay 0clockrate 64000ppp pap sent-username abc password 0 1236、配置chap认证R1(config)#username abc password 0 123 以对方的主机名作为用户名，密码要和对方的路由器一致R1(config)#interface s1/0R1(config-if)#ppp authentication papR1(config-if)#exitR1(config)#username R2 password 0 123R1(config)#interface s1/0R1(config-if)#encapsulation pppR1(config-if)#ppp authentication chap chap 认证R2(config)#username R1 password 0 123 R2(config)#interface s1/0R2(config-if)#encapsulation pppR2#debug pppauthenticationPPP authentication debugging is on验证chap过程?7、 show run查看验证?8、测试结果 pc1 ping通pc2。
PPP认证实验实验需求：如图路由器R1和R2，R1被认证方，R2为认证方，使用PAP认证与CHAP认证完成PPP实验1、基础配置ipv6interface Serial1/0/0link-protocol pppipv6 enableip address 12.1.1.1 255.255.255.0ipv6 address 2001::1 64R2:ipv6interface Serial1/0/0link-protocol pppipv6 enableip address 12.1.1.2 255.255.255.0ipv6 address 2001::2/642、抓包在s1/0/0端口验证R2的LCP和IPCP、IPV6CPLCP configure request配置请求LCP配置确认3、PAP认证R2配置:[R2]aaa[R2-aaa]local-user zhangsan password cipher Huawei@123 [R2-aaa]local-user zhangsan service-type ppp[R2-aaa]quit[R2]interface s1/0/0[R2-Serial1/0/0]ppp authentication-mode papR1配置：[R1]interface s1/0/0[R1-Serial1/0/0]ppp pap local-user zhangsan password cipher Huawei@123抓包验证PAP执行了两次握手能够抓到PAP认证中传递的明文用户名zhangsan和密码Huawei@1234、CHAP认证R2配置:[R2]aaa[R2-aaa]local-user zhangsan password cipher Huawei@123 [R2-aaa]local-user zhangsan service-type ppp[R2-aaa]quit[R2]interface s1/0/0[R2-Serial1/0/0]ppp authentication-mode chapinterface Serial1/0/0[R1-Serial1/0/0]ppp chap user zhangsan[R1-Serial1/0/0]ppp chap password cipher Huawei@123抓包验证CHAP执行了三次握手只能够抓到CHAP认证中传递的标识符和挑战值，传递进行哈希值传递了散列数值，根本抓不到密码，CHAP认证相比于PAP认证安全性更高。
