电感基础知识图片及试题一．电感外形图片二、电感的基本知识和应用（一）电感的基本知识电感分两种，自感和互感，电感线圈的作用是“通直阻交”与电容组合构成高通、低通滤波电路，移相电路、谐振电路。
变压器可以变压、变流、变阻抗。
1.电感的有关计算（1）物理公式mR N L 2=，S l R m μ=,N 线圈匝数，l 磁路长度单位米，μ磁导率。
μ=r εε0 0ε 真空中磁导率 m H 7-0104⨯=πε，r ε相对磁导率S 线圈面积;IL ∆∆Φ=。
（2）电工计算公式：LX L L π2= L X 感抗，单位欧姆。
（3）电感储存的能量221LI W =单位焦耳。
（4）品质因数Q 。
品质因数Q 是表示线圈质量的物理量。
Q 值大，损耗小。
2.电感的分类（1）单层线圈（2）多层线圈（3）蜂房式线圈（二）电感的应用1.自感线圈滤波电感振荡线圈工字电感应用于电子设备，有滤波贴片电感应用于射频无线电通讯谐振等作用特点Q值大信息设备、雷达检波、音频设备等色环电感应用于电脑周边设备、通讯高频大功率电感应用于移动通讯、射设备、信号滤波、遥控器等。
频收发器、蓝牙模块、振荡电路。
2.互感线圈（1）变压器（2）互感器两种形式，防护型和保护型。
防护型用来检测，保护型把信号传递给保护装置。
电压互感器电流互感器（三）电感的其他应用，电感式传感器1.基本原理利用电磁感应将非电量，如：压力、位移等转换为电感量的变化输出。
2.电感传感器的应用电感式接近传感器电感式位移传感器三、电感基础知识试题(一）填空题1.电感的基本功能是（通直阻交、滤波）。
2.电感可以把电能转化成磁场能量储存在磁场中，也可以（把磁场能量转化为电能）输出。
3.直流单闭合回路，一电感与白炽灯串联，测得电路中的电流为0.5A ，则电感两端电压为（0）V。
4. 50Hz交流电源电路中，已知感抗为628Ω，该电感为（1H）。
5. 电感与电容的功能区别是（电感是通直阻交，电容是隔直通交）。

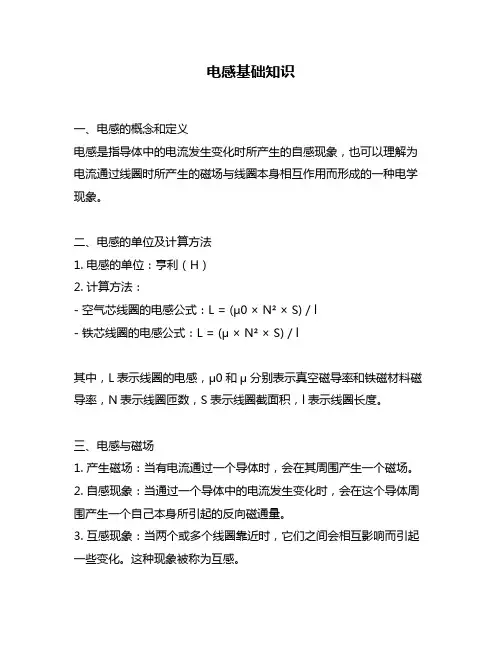

电感基础知识一、电感的概念和定义电感是指导体中的电流发生变化时所产生的自感现象，也可以理解为电流通过线圈时所产生的磁场与线圈本身相互作用而形成的一种电学现象。
二、电感的单位及计算方法1. 电感的单位：亨利（H）2. 计算方法：- 空气芯线圈的电感公式：L = (μ0 × N² × S) / l- 铁芯线圈的电感公式：L = (μ × N² × S) / l其中，L表示线圈的电感，μ0和μ分别表示真空磁导率和铁磁材料磁导率，N表示线圈匝数，S表示线圈截面积，l表示线圈长度。
三、电感与磁场1. 产生磁场：当有电流通过一个导体时，会在其周围产生一个磁场。
2. 自感现象：当通过一个导体中的电流发生变化时，会在这个导体周围产生一个自己本身所引起的反向磁通量。
3. 互感现象：当两个或多个线圈靠近时，它们之间会相互影响而引起一些变化。
这种现象被称为互感。
四、电感的应用1. 电感器：电感器是一种用于存储能量的元件，它可以将电流转化为磁场并将其储存，同时也可以将磁场转化为电流。
2. 滤波器：在电路中，滤波器可以通过选择适当的电容和电感来滤除高频噪声和杂波信号。
3. 传感器：由于线圈中的磁场与周围环境有很大关系，因此可以将线圈作为传感器来测量环境中的物理量，如温度、湿度和磁场等。
4. 变压器：变压器是一种利用互感现象来改变交流电压大小的装置。
它由两个或多个线圈组成，当其中一个线圈通入交流电时，会在另一个线圈中产生一个相应大小和相反方向的交流电。
五、常见问题解答1. 什么是自感现象？答：当通过一个导体中的电流发生变化时，会在这个导体周围产生一个自己本身所引起的反向磁通量。
这种现象被称为自感现象。
2. 什么是互感现象？答：当两个或多个线圈靠近时，它们之间会相互影响而引起一些变化。
这种现象被称为互感。
3. 电感的单位是什么？答：电感的单位是亨利（H）。
4. 电感器有什么作用？答：电感器是一种用于存储能量的元件，它可以将电流转化为磁场并将其储存，同时也可以将磁场转化为电流。
什么是电感电感基础知识什么是电感——电感基础知识一、电感的定义和基本原理电感是电学中的一个重要概念，指的是导体中由于电流变化而产生的电磁感应现象。
当电流通过一个导体时，导体周围会形成一个磁场，而这个磁场会对导体自身的电流产生影响，这种影响就是电感。
电感的数值大小取决于导体的几何形状、导线长度、电流大小等。
单位为亨利（H），1H 等于当电流变化率为 1A/s 时在导体中产生的感应电动势为 1V。
二、电感的分类根据电感的结构和工作原理，电感可以分为以下几种类型：1. 铁心电感器：在铁芯中通过线圈形成的电感器，常用于交流电路；2. 空心线圈电感器：无铁芯的线圈电感器，常用于高频电路；3. 变压器：由两个或多个线圈构成的电感器，常用于变压、隔离和匹配电路；4. 闭合线圈电感器：由闭合线圈构成的电感器，常用于电子设备中。
三、电感的特性电感具有一些独特的特性，这些特性在电路设计和电子工程中具有重要意义，例如：1. 电感对交流电有阻抗，即电感的阻抗随频率变化而变化；2. 电感会储存能量，当电流变化时，电感会释放储存的能量；3. 电感可以作为滤波元件，用于去除电路中的高频噪声和干扰信号；4. 电感可以用于传输能量，例如无线充电和电力传输中的感应线圈。
四、电感的应用领域电感在各种电子设备和电路中都有广泛的应用，如：1. 电源系统：用于变压、滤波、隔离等；2. 通信系统：用于天线、滤波、信号传输等；3. 音频系统：用于扬声器、耳机、信号处理等；4. 汽车电子：用于点火系统、发电机、传感器等。
五、电感的计算和选择在电路设计中，我们需要计算和选择合适的电感器以满足电路要求，一般需要考虑以下参数：1. 电感的感值和容差：根据电路的电流和频率要求选择合适的感值和容差范围；2. 电感的功率和电流：确保电感器能够承受电路中的功率和电流；3. 电感的尺寸和结构：根据电路的空间限制选择适合的尺寸和结构；4. 电感的成本和可靠性：考虑电感器的成本和长期可靠性。

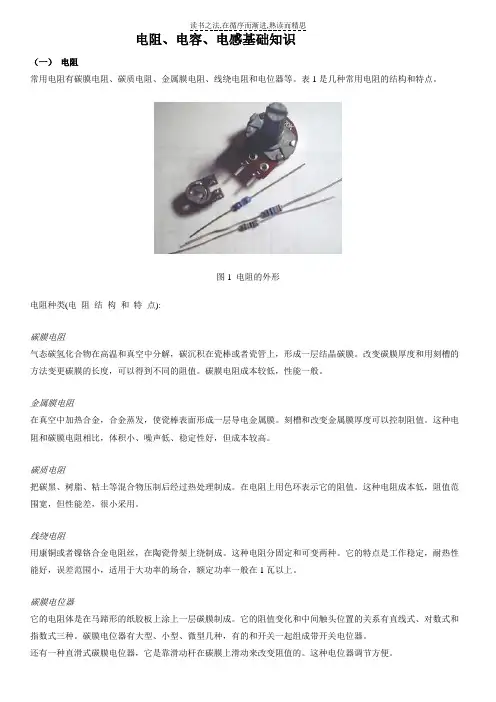

电阻、电容、电感基础知识（一）电阻常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。
表1是几种常用电阻的结构和特点。
图1 电阻的外形电阻种类(电阻结构和特点):碳膜电阻气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。
改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。
碳膜电阻成本较低，性能一般。
金属膜电阻在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。
刻槽和改变金属膜厚度可以控制阻值。
这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。
碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低，阻值范围宽，但性能差，很小采用。
线绕电阻用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。
这种电阻分固定和可变两种。
它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。
碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。
它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。
碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。
还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。
这种电位器调节方便。
线绕电位器用电阻丝在环状骨架上绕制成。
它的特点是阻值范围小，功率较大。
大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。
电阻的标称阻值，往往和它的实际阻值不完全相符。
有的阻值大一些，有的阻值小一些。
电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。
表2是常用电阻允许误差的等级。
表2 常用电阻允许误差的等级国家规定出一系列的阻值作为产品的标准。
不同误差等级的电阻有不同数目的标称值。
误差越小的电阻，标称值越多。
表2是普通电阻的标称阻值系列。
表3中的标称值可以乘以10、100、1000、10k;100k;比如1.0这个标称值，就有1.0Ω、10.OΩ、100.OΩ、1.0kΩ、10.0kΩ、100.0kΩ、1.0MΩ;10.0MΩ;表3 普通固定电阻标称阻值系列不同的电路对电阻的误差有不同的要求。

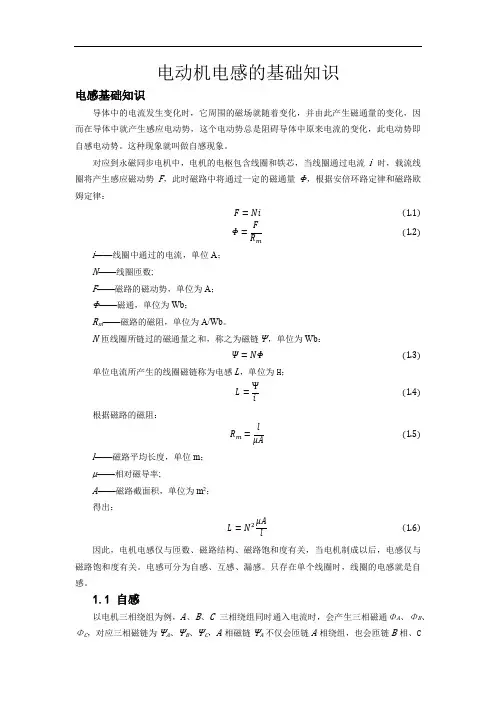

电动机电感的基础知识电感基础知识导体中的电流发生变化时，它周围的磁场就随着变化，并由此产生磁通量的变化，因而在导体中就产生感应电动势，这个电动势总是阻碍导体中原来电流的变化，此电动势即自感电动势。
这种现象就叫做自感现象。
对应到永磁同步电机中，电机的电枢包含线圈和铁芯，当线圈通过电流i时，载流线圈将产生感应磁动势F，此时磁路中将通过一定的磁通量Φ，根据安倍环路定律和磁路欧姆定律：F=Ni(1.1)Φ=FR m(1.2)i——线圈中通过的电流，单位A；N——线圈匝数;F——磁路的磁动势，单位为A；Φ——磁通，单位为Wb；R m——磁路的磁阻，单位为A/Wb。
N匝线圈所链过的磁通量之和，称之为磁链Ψ，单位为Wb：Ψ=NΦ(1.3)单位电流所产生的线圈磁链称为电感L，单位为H；L=Ψi(1.4)根据磁路的磁阻：R m=lμA(1.5)l——磁路平均长度，单位m；μ——相对磁导率;A——磁路截面积，单位为m2；得出：L=N2μAl(1.6)因此，电机电感仅与匝数、磁路结构、磁路饱和度有关，当电机制成以后，电感仅与磁路饱和度有关。
电感可分为自感、互感、漏感。
只存在单个线圈时，线圈的电感就是自感。
1.1自感以电机三相绕组为例，A、B、C三相绕组同时通入电流时，会产生三相磁通ΦA、ΦB、ΦC，对应三相磁链为ΨA、ΨB、ΨC，A相磁链ΨA不仅会匝链A相绕组，也会匝链B相、C相绕组。
A相磁链ΨA匝链A相绕组产生感应电动势，称为自感，记作L AA，同理，B相和C相的自感记作L BB和L CC。
1.2互感A相磁链ΨA匝链B相、C相绕组，称为互感，记作M BA、M CA。
B相磁链ΨB匝链A相、C相绕组，称为互感，记作M AB、M CB。
C相磁链ΨC匝链A相、B相绕组，称为互感，记作M AC、M BC。
1.3漏感当两个线圈没有完全耦合时，其中一个线圈中的磁通会有一部分无法和另一个线圈相匝链，单位电流产生的这部分磁场大小可以用漏感来衡量。
电感电感（inductance of an ideal inductor）是闭合回路的一种属性。
当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。
这种电流与线圈的相互作用关系称为电的感抗，也就是电感，单位是“亨利（H）”，以美国科学家约瑟夫·亨利命名。
目录1电感简介1.1 自感1.2 互感2基本结构3电感特性4电感极值5电感作用6常见种类6.1 小型固定电感器6.2 可调电感器6.3 阻流电感器7主要分类7.1 按结构分类7.2 按工作频率分类7.3 按用途分类8主要参数8.1 电感量8.2 允许偏差8.3 品质因数8.4 分布电容8.5 额定电流9计算公式10电感单位11电感的作用1电感简介电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，电感（图1）会出现电动势来抵抗电流的改变。
这种电感称为自感（self-inductance），是闭合回路自己本身的属性。
假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感（mutual inductance）。
自感当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压），这就是自感。
互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。
2基本结构电感可由电导材料盘绕磁芯制成，典型的如铜线，电感（图2）也可把磁芯去掉或者用铁磁性材料代替。
比空气的磁导率高的芯材料可以把磁场更紧密的约束在电感元件周围，因而增大了电感。
电感有很多种，大多以外层瓷釉线圈（enamel coated wire ）环绕铁素体（ferrite）线轴制成，而有些防护电感把线圈完全置于铁素体内。
电感培训计划一、培训目标1. 帮助学员了解电感的基本概念和原理；2. 培养学员分析和解决实际问题的能力；3. 提升学员团队合作能力和沟通能力；4. 使学员掌握电感的应用技能；5. 培养学员对电感相关领域的兴趣和热情。
二、培训内容1. 电感的基本概念和原理a. 电感的定义和分类b. 电感的工作原理c. 电感的参数和单位d. 电感的应用领域和发展前景2. 电感的设计和制造a. 电感的设计原则b. 电感的材料和制造工艺c. 电感的测试和验证方法d. 电感的生产和品质控制3. 电感的应用技能a. 电感在电子电路中的应用b. 电感在电磁感应中的应用c. 电感在通信和无线电领域的应用d. 电感在能源和照明领域的应用4. 电感的故障检测和维护a. 电感的常见故障和处理方法b. 电感的维护和保养要点c. 电感的安全使用和管理规范5. 电感的市场前景和发展趋势a. 电感行业的发展现状和趋势b. 电感产品的需求和市场潜力c. 电感技术的创新和应用前景三、培训方法1. 理论课程a. 授课形式：讲授+讨论b. 课程内容：电感的基本概念、原理和应用技能c. 授课时间：每周2天，每天4小时2. 实验操作a. 实验内容：电感的设计、制造和测试b. 实验设备：实验箱、万用表、示波器等c. 实验时间：每周1天，每天6小时3. 案例分析a. 案例分析：电感在实际项目中的应用b. 分析方法：小组讨论+答辩c. 分析时间：每月1次，每次3小时4. 实地参观a. 参观对象：电感生产企业或研发机构b. 参观内容：生产流程、产品展示、技术交流c. 参观时间：每季度1次，每次8小时5. 综合训练a. 综合训练：团队合作项目b. 训练内容：电感设计、制造和应用c. 训练时间：每年1次，持续3天四、培训师资1. 主讲老师：具有电感领域专业知识和丰富教学经验的教授或工程师；2. 助教助讲：具有电感实际工作经验和技能的资深专业人员。
五、培训评估1. 考核方式a. 平时表现：学员的出勤、参与度和学习态度；b. 项目评估：学员团队合作项目的成果和表现；c. 考试测试：学员的理论知识和实践技能；d. 毕业论文：学员对电感领域相关问题的研究和分析。
