供配电设备的标识模版

共 5 页 第 1 页

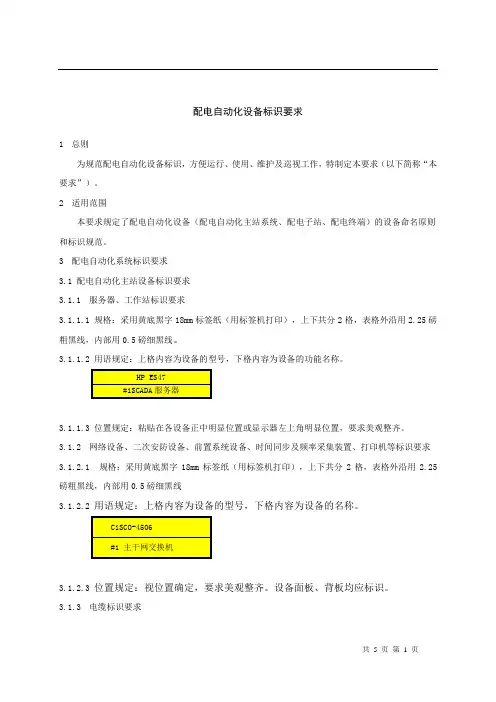

配电自动化设备标识要求

1 总则

为规范配电自动化设备标识，方便运行、使用、维护及巡视工作，特制定本要求（以下简称“本要求”）。

2 适用范围

本要求规定了配电自动化设备（配电自动化主站系统、配电子站、配电终端）的设备命名原则和标识规范。

3 配电自动化系统标识要求

3.1 配电自动化主站设备标识要求

3.1.1 服务器、工作站标识要求

3.1.1.1 规格：采用黄底黑字18mm标签纸（用标签机打印），上下共分2格，表格外沿用2.25磅粗黑线，内部用0.5磅细黑线。

3.1.1.2 用语规定：上格内容为设备的型号，下格内容为设备的功能名称。

HP ES47

#1SCADA服务器

3.1.1.3 位置规定：粘贴在各设备正中明显位置或显示器左上角明显位置，要求美观整齐。

3.1.2 网络设备、二次安防设备、前置系统设备、时间同步及频率采集装置、打印机等标识要求

3.1.2.1 规格：采用黄底黑字18mm标签纸（用标签机打印），上下共分2格，表格外沿用2.25磅粗黑线，内部用0.5磅细黑线

3.1.2.2 用语规定：上格内容为设备的型号，下格内容为设备的名称。

CiSCO-4506

#1 主干网交换机

3.1.2.3 位置规定：视位置确定，要求美观整齐。设备面板、背板均应标识。

3.1.3 电缆标识要求

共 5 页 第 2 页 3.1.3.1 用语：采用编号＋起点＋终点＋规格描述组合。

3.1.3.2 规格：采用50×25mm电缆标签牌打印，上下分四行，第一行为电缆编号，第二行为电缆起点，第三行为电缆终点，第四行为电缆规格。

3.1.3.3 颜色规定：采用白底标签牌，黑色黑体字打印

3.1.3.4 位置规定：挂在电缆、网线、光缆的进线热塑套顶部位置。

图例：

3.2 配电子站、配电终端标识要求

3.2.1 规格：采用黄底黑字24mm标签纸（用标签机打印），上下共分3格，表格外沿用2.25磅粗黑线，内部用0.5磅细黑线。

供配电设备维护操作规程

1 目的 为了加强供电、配电的安全管理，严肃规范安全作业制度，保障从事电气工作人员的安全和健康，做好供配电设备的日常维护保养工作，确保各设备使用单位的正常供电，特制定本规程。 2 适用范围 2.1 适用于公司所属各设备使用单位的供配电设备。 2.2 本规程条文应服从于电业部门有关规程制度，如有相悖，则无效，按电力工业部相关条文执行。 3 职责 各设备使用单位的供配电设备设备责任人负责设备的日常操作和维护保养工作，各管理处设备管理科负责对供配电设备的技术业务指导工作，公司设备管理部负责对操作规程的制定、修改和监督工作。 4 操作规程 4.1 规定的电气设备电压等级分为： 高压：电压等级在1000伏及以上者。 低压：电压等级在1000伏以下者。 安全电压：设备对地交流有效值为50伏以下者和直流电压值在36伏以下者。 4.2 操作供配电设备前，操作人员应先检查各项安全装备是否有效、齐全。 4.3 电气操作顺序，停电时应先断开断路开关，后断开刀闸，送电时与上述操作顺序相反。 4.4 合刀闸时应快速将刀闸开关合入，但当刀闸动触点接近合闸终点时不可有大冲击力，分刀闸时，应快速断开然后操作至终点。 4.5 断路开关，刀闸操作后应进行检查合闸、分闸状态及效果。 4.6 操作时如发现疑问或发生异常故障，应停止操作活动，待问题查清或解决，方可继续进行操作。 4.7 严禁约时停送电。 4.8 严禁以取下熔断器方式对线路停电。 4.9 进行间接带电工作时，应投入该回路的漏电保护设备。 4.10 在带电的低压配电装置上工作时，应采取防止相间短路和单相接地短路的隔离措施。 4.11 要有合格的安全用具，对设备要有统一的操作术语。 4.12 遇到电气设备火灾应立即将有关电源切断，然后停电、救人、救火，并注意逃生。 4.13 设备停电检修时，必须验电，装设接地线、悬挂警告牌、有专人监护等措施，方可操作。 5 维护 供配电设备维护工作按下表内容进行，维护后应留有相应维护表单。 No.维护项目主要检查内容维护周期维护人 1配电房 所有设施有无异常、声响、发热、气味、火花等现象，各类仪表及各类主要元器件。每天巡检设备责任人 2电缆沟密封情况。1季度设备责任人 3溯高美 转换开关控制回路、电脑板、传动机构等。1年有相关资质的单位 4电力变压器耐压测试、绝缘、接地电阻、直流电阻等。 2年有相关资质

供配电设备（设施）操作规程

目的

保证供电设备操作正确性和安全性。

适用范围

适用于高低压配电设备、电力变压器的操作。

职责

高配巡查人员负责配电房供配设备的运行操作、管理。

电气维修人员负责除配电房设备以外，其它所有配电设备的操作、维护、管理。

工作程序

高压配电柜

4.1.1停送电操作流程

4.1.1.作好准备并穿戴好安全用具

4.1.1.操作程序

（一）Ｉ线Ⅱ线同时供电

a)检查联络开关确在断开位置

b)合上Ｉ线（或Ⅱ线）进线开关，检查确在合闸位置

c)合上出线开关，检查确在合闸位置

d）合上主变低压侧主开关，检查确在合闸位置

e）检查主变负荷

f）检查Ｉ线（或Ⅱ线）负荷

（二）改双路供电为Ｉ线（或Ⅱ线）单路供电

a)检查主变负荷

b)断开出线开关，检查确在断开位置

c)断开Ｉ线（或Ⅱ线）进线开关，检查确在断开位置

d)Ｉ线（或Ⅱ线）进线开关由热备用改为冷备用

e)合上联络开关并检查确在合闸位置

f)检查Ⅱ线（或Ⅰ线）主变负荷

g)检查Ⅱ线（或Ⅰ线）负荷

(三)Ｉ线（或Ⅱ线）由运行改为冷备用

a)检查主变负荷

b)断开出线开关，检查确在断开位置

c)断开Ｉ线（或Ⅱ线）进线开关，检查确在断开位置

d)Ｉ线（或Ⅱ线）进线开关由热备用改为冷备用

（四）改Ｉ线（或Ⅱ线）单路供电为双路供电

a)检查主变负荷

b)检查Ｉ线（或Ⅱ线）负荷

c)断开联络开关并检查确在断开位置

d)联络开关由热备用改为冷备用

e)合上Ⅱ线（或Ｉ线）进线开关，检查确在合闸位置

f)合上出线开关，检查确在合闸位置

g)合上主变低压侧主开关，检查确在合闸位置

h)检查主变负荷

I)检查Ｉ线和Ⅱ线负荷 变压器操作顺序

4.2.1 主变由运行改冷备用

4.2.1.1操作前准备好安全用具

4.2.1.2操作顺序

a)检查主变负荷

b)断开主变低压出线开关，并检查确在断开位置

c)断开10kv主变开关，并检查确在断开位置

供配电设备维护保养规程

编号：ZLFT-GL/06-11

1.目的

检查并及时处理供配电设备隐患，满足设备在良好的条件下运行，确保设备性能，保证安全运行。

2.适用范围

适用于高压配电设备、低压配电设备、变压器及附属设备的维修保养工作。

3职责

生产部机电班组电气维修人员负责对供配电设备进行维护和保养；电气维修人员负责对供配电设备的运行进行日常记录。

公司所有员工负责及时将发现的意外突发情况向设备组负责人汇报。

4.内容

由机电班组电气维修人员根据下面检查保养表对供配电设备进行保养，高压部分的年度检测保养可委托供电主管部门或有资质的专业公司进行检测保养。由生产部的设备分管领导根据相应的《维护保养检查表》对保养情况进行检查跟进。

4.1低压配电柜的检查保养表

序号 检查保养项目 保 养 内 容 周期

01 配电屏 清洁 月

02 电器仪表 外表清洁，显示正常、固定可靠 月

03 继电器、交流接触器、断路器、闸刀开关 外表清洁，触点完好，无过热现象，无噪音 月

04 控制回路 压接良好、标号清晰，绝缘无变色老化 月

05 指示灯、按钮转换开关 外表清洁，标志清晰，牢固可靠，转动灵活 月

06 电容无功补偿 电容接触器良好，电容补偿三相平衡，电容器无发热膨胀，也不冰冷，接头不发热变色 月

07 母线排 压接良好，色标清晰，绝缘良好 年

08 配电屏对地测试 接地良好 年

4.2高压配电柜的检查保养表

序号 检查保养项目 保 养 内 容 周期

01 操作机构 灵活 半年

02 隔离开关 触头正常、开合正常 半年

03 高压油开关油位 正常 半年

04 母线排 压接良好，色标清晰，绝缘良好 年

05 配电屏对地测试 接地良好 年

4.3变压器的检查保养表

序号 项 目 内容 周期

01 外观 扫尘、色标清晰，整体完好无损 年

02 绝缘电阻值 高压侧对低压侧，高压侧对地，低压侧对地，绝缘良好 年
