钢结构报告

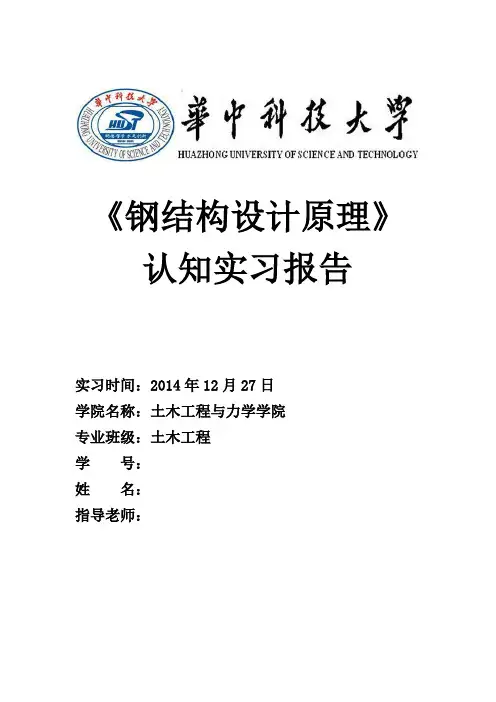

《钢结构设计原理》

认知实习报告

实习时间：2014年12月27日

学院名称：土木工程与力学学院

专业班级：土木工程

学 号：

姓 名：

指导老师：

一．实习目的

通过接触和参加钢结构工程施工，了解钢结构的实际加工制作和安装过程，对钢结构有一个比较深刻的认识。同时，也将书本上的理论知识和实际的钢结构加工制作安装过程联系在一起，使我们更好地掌握知识，为今后的学习，设计以及工作打下基础。

二．实习单位介绍

长江精工钢结构（集团）股份有限公司成立于1999年，是一家专注于钢结构建筑领域的行业领先型企业。公司集钢结构建筑设计、研发、销售、制造和施工于一体，确立了以商务写字楼、宾馆、高层住宅等为主的高层钢结构建筑体系，以机场、会展中心、体育场馆等公共建筑为主的空间大跨钢结构建筑体系，以各类工业建筑、仓储、超市、多层钢结构建筑等为主的轻钢结构建筑体系以及超轻钢集成住宅体系和与之配套的相关建筑体系，提供包括设计、咨询等其它相关工程服务。

在短短几年的发展进程中，公司承接了诸如2008年北京奥运会主会场——国家体育场“鸟巢”工程、目前世界最高建筑——101层的上海环球金融中心、世界第一跨海大桥海中平台——杭州湾跨海大桥海中平台、目前国内唯一的可开启式屋顶的钢结构工程——南通体育场，国内整体提升最大达1万吨的钢结构工程——国家图书馆二期工程、世界在建第一高塔，达610米的——广州电视观光塔、面积达13.6万平方米的北京首都机场3号航站楼屋面网架工程等具有深远影响的工程，其中多项工程荣获“鲁班奖”、“詹天佑工程大奖”、“国家优质工程金质奖、银质奖”、“国家钢结构金奖”等国家级奖项。

三．实习过程及内容

12月27日早上七点二十分，我们在西六楼前集合，乘坐学校大巴车经过一个小时的车程后，我们终于来到了华中科技大学的钢结构实习基地：长江精工钢构集团——华中事业部。

在这里，我们首先听了公司工程师以及两位师哥关于钢结构的介绍。他还为我们详细的介绍了有关精工钢构的发展壮大、精工钢构的优质工程以及一些关于钢结构的生产加工和钢结构建筑的特点。由于随着国民经济的发展和科学技术的进步，钢结构在建筑领域的应用范围也不断的扩大。大跨结构、工业厂房、多层和高层结构以及高耸结构的不断涌现，反映了钢结构在现代建筑体系中的重要地位。这些都得益于钢结构与其它建筑材料的结构相比所具有优良性能。首先钢材强度高，结构质量轻，使得钢结构广泛应用于大跨结构；其次材质均匀，且塑性韧性好使得钢材在正常使用情况下具有良好的延性；另外良好的性能和焊接性能，便于在专业化的金属结构厂大批量生产出精度较高的构件，进行工地的现场拼接和吊装；钢结构所使用的钢材可重复使用，满足现代的绿色环保要求。

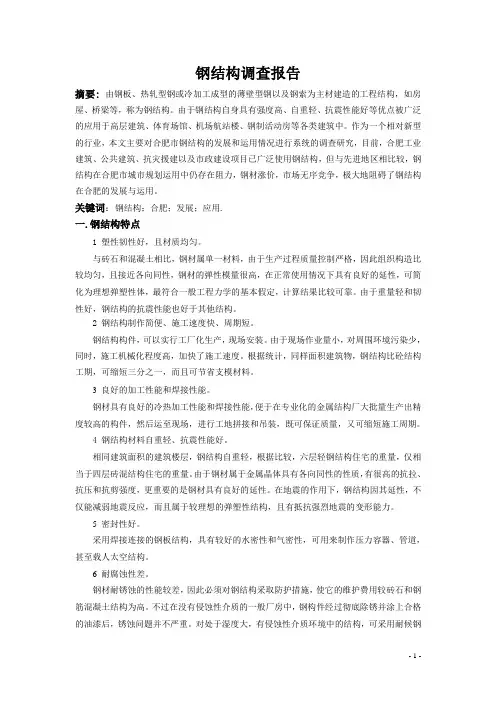

- 1 - 钢结构调查报告

摘要: 由钢板、热轧型钢或冷加工成型的薄壁型钢以及钢索为主材建造的工程结构，如房屋、桥梁等，称为钢结构。由于钢结构自身具有强度高、自重轻、抗震性能好等优点被广泛的应用于高层建筑、体育场馆、机场航站楼、钢制活动房等各类建筑中。作为一个相对新型的行业，本文主要对合肥市钢结构的发展和运用情况进行系统的调查研究，目前，合肥工业建筑、公共建筑、抗灾援建以及市政建设项目已广泛使用钢结构，但与先进地区相比较，钢结构在合肥市城市规划运用中仍存在阻力，钢材涨价，市场无序竞争，极大地阻碍了钢结构在合肥的发展与运用。

关键词：钢结构；合肥；发展；应用.

一.钢结构特点

1 塑性韧性好，且材质均匀。

与砖石和混凝土相比，钢材属单一材料，由于生产过程质量控制严格，因此组织构造比较均匀，且接近各向同性，钢材的弹性模量很高，在正常使用情况下具有良好的延性，可简化为理想弹塑性体，最符合一般工程力学的基本假定，计算结果比较可靠。由于重量轻和韧性好，钢结构的抗震性能也好于其他结构。

2 钢结构制作简便、施工速度快、周期短。

钢结构构件，可以实行工厂化生产，现场安装。由于现场作业量小，对周围环境污染少，同时，施工机械化程度高，加快了施工速度。根据统计，同样面积建筑物，钢结构比砼结构工期，可缩短三分之一，而且可节省支模材料。

3 良好的加工性能和焊接性能。

钢材具有良好的冷热加工性能和焊接性能，便于在专业化的金属结构厂大批量生产出精度较高的构件，然后运至现场，进行工地拼接和吊装，既可保证质量，又可缩短施工周期。

4 钢结构材料自重轻、抗震性能好。

相同建筑面积的建筑楼层，钢结构自重轻，根据比较，六层轻钢结构住宅的重量，仅相当于四层砖混结构住宅的重量。由于钢材属于金属晶体具有各向同性的性质，有很高的抗拉、抗压和抗剪强度，更重要的是钢材具有良好的延性。在地震的作用下，钢结构因其延性，不仅能减弱地震反应，而且属于较理想的弹塑性结构，且有抵抗强烈地震的变形能力。

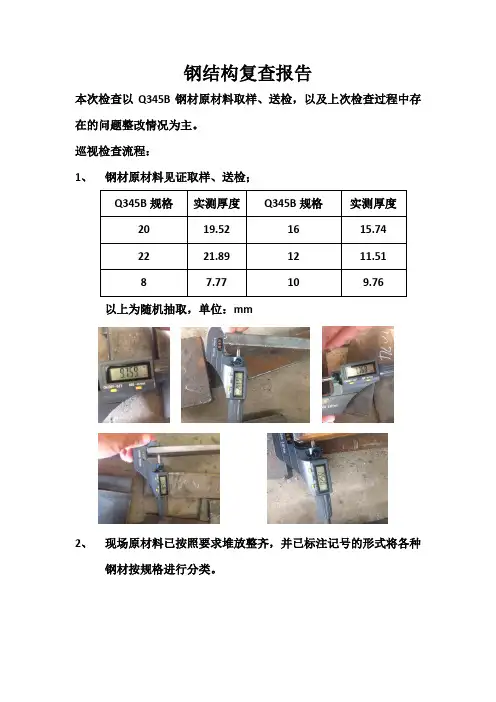

钢结构复查报告

本次检查以Q345B钢材原材料取样、送检，以及上次检查过程中存在的问题整改情况为主。

巡视检查流程：

1、 钢材原材料见证取样、送检；

Q345B规格 实测厚度 Q345B规格 实测厚度

20 19.52 16 15.74

22 21.89 12 11.51

8 7.77 10 9.76

以上为随机抽取，单位：mm

2、 现场原材料已按照要求堆放整齐，并已标注记号的形式将各种钢材按规格进行分类。

3、 组立加工生产过程中，人工焊定位选用焊条符合设计要求。

4、 埋弧焊选用的焊丝、焊剂符合设计要求，腹板与翼缘板直角焊缝厚度以及焊喉实测符合设计及规范要求。

5、 经过矫正站机械矫正，钢柱翼缘板的平整度、腹板的垂直度符合设计规范要求。

6、 外观修复将钢柱腹板与翼缘板加工表面进行打磨，未发现缺棱，棱角表面粗糙等现象。

7、 钢结构分包单位已派专职自检人员驻地，现场施工过程中做好相关施工原始记录。并将施工现场原材料质保资料报于我部审批。

总结：

本次巡视过程中钢结构分包单位已按照上次巡视过程中发现、存在的问题逐步整改，A1库梁连接板、加劲板已开始预制加工。预制加工过程中各工序自检力度不够，自检体系不全面未完善，只是按照上次报告中提出的问题进行整改，本次检查还是存在如下问题；

1、 翼缘板与腹板根部焊接存在焊缝不均匀、探伤、气孔等外观缺陷。

2、 组立站定位点焊焊渣未及时清理，在埋弧焊施工完成后，点焊位置外观出现焊缝鼓起。

3、 梁连接板、加劲板焊接过程中未施工放样定位，加劲板、连接板尺寸位置存在偏差。

4、 梁连接板、加劲板外观未打磨修复，钢构件连接板顶紧接触面达不到75%的设计规范要求。按照图纸尺寸切割的钢板未经过矫正加劲板外观扭曲、变形。

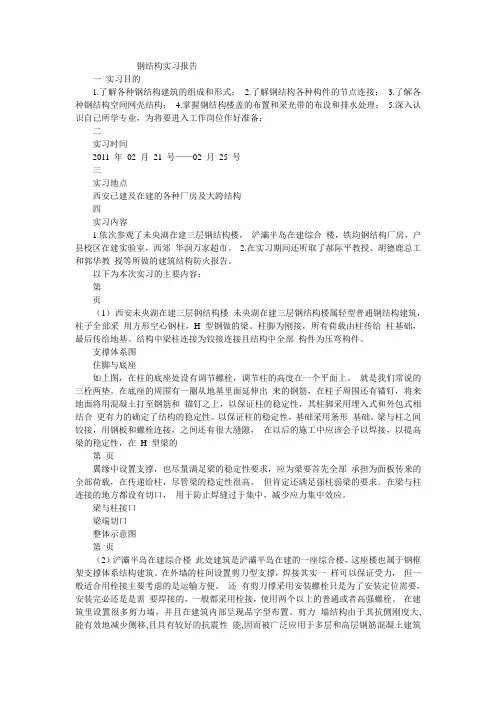

钢结构实习报告

一 实习目的

1.了解各种钢结构建筑的组成和形式； 2.了解钢结构各种构件的节点连接； 3.了解各种钢结构空间网壳结构； 4.掌握钢结构楼盖的布置和采光带的布设和排水处理； 5.深入认识自己所学专业，为将要进入工作岗位作好准备；

二

实习时间

2011 年 02 月 21 号——02 月 25 号

三

实习地点

西安已建及在建的各种厂房及大跨结构

四

实习内容

1.依次参观了未央湖在建三层钢结构楼， 浐灞半岛在建综合 楼，铁均钢结构厂房，户县校区在建实验室，西郊 华润万家超市。 2.在实习期间还听取了郝际平教授、胡德鹿总工和郭华教 授等所做的建筑结构防火报告。

以下为本次实习的主要内容：

第

页

（1） 西安未央湖在建三层钢结构楼 未央湖在建三层钢结构楼属轻型普通钢结构建筑，柱子全部采 用方形空心钢柱，H 型钢做的梁。柱脚为刚接，所有荷载由柱传给 柱基础，最后传给地基。结构中梁柱连接为铰接连接且结构中全部 构件为压弯构件。

支撑体系图

住脚与底座

如上图，在柱的底座处设有调节螺栓，调节柱的高度在一个平面上。 就是我们常说的三栓两垫。在底座的周围有一圈从地基里面延伸出 来的钢筋，在柱子周围还有锚钉，将来地面将用混凝土打至钢筋和 锚钉之上，以保证柱的稳定性，其柱脚采用埋入式和外包式相结合 更有力的确定了结构的稳定性。以保证柱的稳定性，基础采用条形 基础。梁与柱之间铰接，用钢板和螺栓连接，之间还有很大缝隙， 在以后的施工中应该会予以焊接，以提高梁的稳定性，在 H 型梁的

第 页

翼缘中设置支撑，也尽量满足梁的稳定性要求，应为梁要首先全部 承担为面板传来的全部荷载，在传递给柱，尽管梁的稳定性很高， 但肯定还满足强柱弱梁的要求。在梁与柱连接的地方都设有切口， 用于防止焊缝过于集中，减少应力集中效应。
