冷库冷负荷计算软件

2021/2021学年第二学期

空调工程专业

冷库设计工程计算书

工程名称： 100吨低温装配式低温冷库

冷藏食品： 牛肉

设计库温： -18 ℃ 工程地址： 杭州

班级： 空调0920

学号： 36

姓名： **

第一章 冷库围护构造隔热材料厚度的计算

隔热材料的选择：墙体与屋顶采用 硬脂聚氨酯泡沫塑料

预制隔热板；地面采用 挤压性聚苯乙烯泡沫板 。

隔热材料厚度计算公式：

)(0RR

〔一〕墙板与顶板厚度的计算

1．查附录C或生产企业的技术参数，得 聚氨酯泡沫塑料 设计计算热导率

λ＝ W/〔m·K〕

或者 = W/〔m·K〕，那么

b = = W/〔m·K〕

2．确定限定总热阻R0

因为室外计算温度tw采用“夏季空气调节日平均温度〞根据“各主要城市室外气象资料〞，得本工程冷库所在地〔杭州〕夏季空气调节日平均温度为 ℃，所以然 tw＝ 32 ℃

室内设计温度为tn＝ -18 ℃，那么

aΔt＝ 32+18 = 50℃

a为温差修正系数，查表B-1取a=

根据表B-2，取最小总热阻R0＝ 〔m2·K/W〕

3．计算R

围护构造总热阻

niiwR1122110〔m2·K/W〕

由于本设计工程为拼装式隔热板，隔热材料两侧的金属薄板的热阻可忽略不计。所以，除隔热材料外，围护构造的热阻为

nwR11〔m2·K/W〕

查表4-1，得αw＝ 12 〔W/ m2〕，αn＝ 12 〔W/ m2〕，那么 nwR11＝ 1/12+1/12 ＝ 1/6 〔m2·K/W〕

冷库安装标准1 2.1 绝热材料 冷库安装施工标准

隔热板

隔热板必须符合国家标准，并持有技术监督局检测报告。

绝热材料应使用聚氨脂发泡两面带喷塑钢板或不锈钢板的复合保温板材料，厚度至少100mm。保温材

料为阻燃型，无氯氟碳化合物。允许为改善性能加入一定比例的增强材料，但不能因此减低隔热性能。

2.2 隔热板壁板

(1) 内、外面板为彩色钢板。

(2) 彩色钢板涂膜层必须无毒、无异味、耐腐蚀，符合国际食品卫生标准。

2.3 隔热板整体性能要求 装配式冷库总体要求

1建筑环境

1) 做冷库前，要求用户将冷库范围的地坪下降200-250mm，并做好早坪;

2) 要求在每个冷藏库的下面留有排水地漏和冷凝水排放管，冷冻库库内不设排水地漏且冷凝水排放管

必须设在冷库外; 3) 低温库要求铺设地坪加热丝，并且一备一用，并在地面铺好加热丝后，进行2mm左右的早坪保护,

才可以铺设地坪保温层。如果冷库所在楼层为最低层，低温库地坪可以不做加热丝。常见冷库地坪处理办法如下图：

厚度超过3mmPU防水层 终饰面

厚度超过50mm钢筋混凝土层砂浆保护层

砂浆保护层

100MMPU聚氨酯库板

2MM厚早坪保护

地坪加热器

1.2mm塑料薄膜防水层毛地坪(要求找平) 冷库安装标准2

(1) 隔热板的安装结合面不允许有外露的隔热材料，结合面上不得有凸凹大于1.5mm的缺陷。

(2) 隔热板的板面应保持平整光滑，不应有翘曲、划伤、磕碰、凹凸不平等缺陷。

(3) 允许在隔热板的内部采取增强性措施来提高机械强度，但不允许降低隔热效果。

(4) 隔热板的周边材料必须采用与隔热材料相同的高密度硬质材料，不允许使用其他导热系数较大

的材料。

(5) 隔热墙板与地面相接处应有防止冷桥的措施。

(6) 隔热板之间的板缝处须采用玻璃胶或其他无毒、无异味、无有害物质挥发、符合食品卫生要求并且密封性良好的胶性材料密封。

(7) 隔热板之间的联接结构应保证接缝之间的压力和接缝处连接牢固。

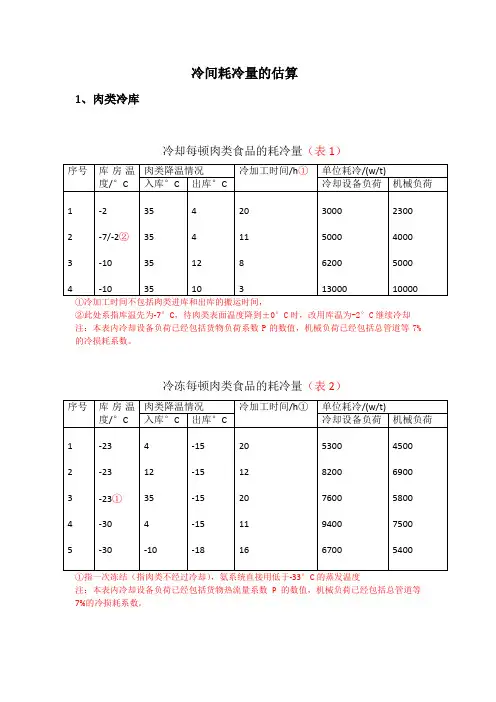

冷间耗冷量的估算

1、肉类冷库

冷却每顿肉类食品的耗冷量（表1）

序号 库房温度/°C 肉类降温情况 冷加工时间/h① 单位耗冷/(w/t)

入库°C 出库°C 冷却设备负荷 机械负荷

1

2

3

4

-2

-7/-2②

-10

-10

35

35

35

35

4

4

12

10

20

11

8

3

3000

5000

6200

13000

2300

4000

5000

10000

①冷加工时间不包括肉类进库和出库的搬运时间，

②此处系指库温先为-7°C，待肉类表面温度降到±0°C时，改用库温为-2°C继续冷却

注：本表内冷却设备负荷已经包括货物负荷系数P的数值，机械负荷已经包括总管道等7%的冷损耗系数。

冷冻每顿肉类食品的耗冷量（表2）

序号 库房温度/°C 肉类降温情况 冷加工时间/h① 单位耗冷/(w/t)

入库°C 出库°C 冷却设备负荷 机械负荷

1

2

3

4

5

-23

-23

-23①

-30

-30

4

12

35

4

-10

-15

-15

-15

-15

-18

20

12

20

11

16

5300

8200

7600

9400

6700

4500

6900

5800

7500

5400

①指一次冻结（指肉类不经过冷却），氨系统直接用低于-33°C的蒸发温度

注：本表内冷却设备负荷已经包括货物热流量系数P的数值，机械负荷已经包括总管道等7%的冷损耗系数。

2、水产冷库

水产品冷加工单位冷负荷（表3）

库房名称 库房温度/°C 肉类降温情况 冷加工时间/h 单位耗冷/(w/t)

入库°C 出库°C 冷却设备负荷 机械负荷

准备间

冻结间

冻结间

0

-25

-25

20

4

20

4

-15

-15

10

10

16

4700

第一章 制冷负荷计算

第一节 冷库制冷负荷计算用基础数据

一、 制冷工艺基础资料

制冷工艺基础资料是制冷系统的设计依据。不同的贮藏对象和不同的冷加工方法应有与之适应的温、湿度要求以及与之配套的制冷负荷。

二、 施工图

计算时需要的图样是标有冷间温度、冷间使用特性、维护结构构造和相关尺寸的库房建筑平面、剖面图。

三、 水文资料

库址所在地水源、水质、水温等情况。

四、 设计参数

1) 室内计算温度tn的确定

室内计算温度即冷间温度，简称库温，由食品的冷加工的工艺条件、贮藏食品的性质、贮藏期限及技术经济分析确定的。

注意：对于生鲜水果、蔬菜及鲜蛋等仍保持生命活动的食品，既要求冷间内保持设定的冷藏条件，又不能使它产生冻害，其库温一般在±0~－2℃之间。而鱼、肉类食品不存在呼吸等问题，根据贮藏期限可采用较低的库温。但是，也要考虑到随着库温降低而造成蒸发温度tz下降，使机器制冷量减少、耗电量增加，以及由于tz过低致使机器在负压下运行造成一系列不良影响。

2) 室外计算温度tw的确定

进行制冷负荷计算时应考虑最不利的工作条件，这是确定室外计算温度应遵循的原则。对于从室内向室外传热的房间，应考虑在寒冷季节的室外温度；而从室外向室内传热的房间，则应考虑炎热季节的室外温度。冷库的冷间大多属于从室外向室内传热的类型。

在计算库房维护结构热流量时，应采用“夏季空气调节日平均温度”为室外计算温度tw，各主要城市数据可直接查表得到。

3) 邻室计算温度tls的确定

对于直接与室外大气相邻的冷间，室外温度的选取如上述方法选取。若对两个冷间之间或冷间与其他建筑物之间进行传热计算时，则应以邻室计算温度来代替室外计算温度。

当邻间为冷却间后冻结间时，计算温度应该取该类冷间空库保温温度，选取空库保温温度时，冷却间应按10℃、冻结间应按−10℃计算。
