通信线路工程查勘方案

一 总论

页脚内容1

2012年阜阳移动小区宽带

FTTH接入单项工程（创汇佳苑、志强小区）

施

工

组

织

设

计

方

案

施工单位编制人：

施工单位审核人：

施工单位批准人：

伟达通信建设（集团）有限公司安徽分公司

一 总论

页脚内容2

施工组织设计

1.1编制依据

1、中国移动通信集团安徽有限公司阜阳分公司2012年阜阳市宽带接入（FTTH）光缆线路工程管道工程招标文件

2、《本地移动信线路工程验收规范》YD5138－2005；《长途通信光缆线路工程验收规范》YD5121－2005；《长途通信光缆塑料管道工程验收规范》YD5043-2005；《长途通信光缆线路工程设计规范》YD5102－2005；《本地通信线路工程设计规范》YD5137－2005。

3、中国移动通信集团安徽有限公司201201《宽带建设工程施工规范手册》

1.2工程概况：

1）：2012年阜阳市宽带接入（FTTH）光缆线路工程

(补充设计具体小区内容)

2）项目建设地点：阜阳市

3）建设单位：

监理单位：

设计单位：

施工单位：

1.3工程工期：

计划开工日期： 2012年 月 日 计划完工日期： 2012年 月 日；计划工期 天。

我单位承诺安计划工期完工，延期按建设单位合同约定采取相应的处罚措施。

1.4项目施工机构：

施工单位负责人： 手机号码：

项目经理： 手机号码： 一 总论

页脚内容3 质量检验员： 手机号码：

安全员： 手机号码：

资料员： 手机号码：

施工队长： 手机号码： 施工队伍人数： （人）

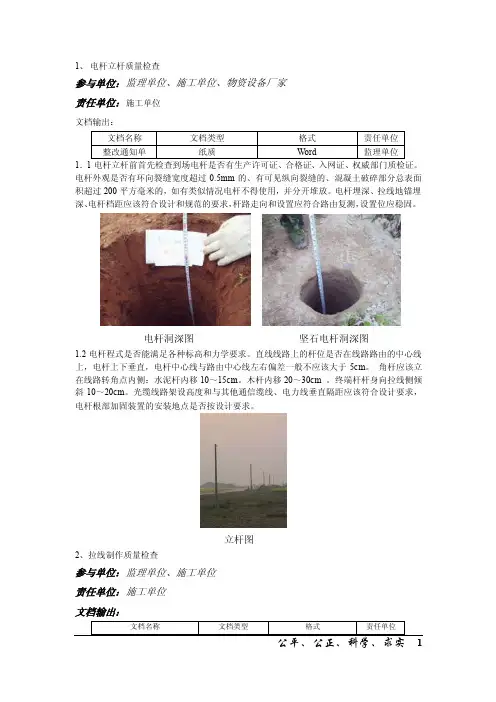

1、 电杆立杆质量检查

参与单位：监理单位、施工单位、物资设备厂家

责任单位：施工单位

文档输出：

文档名称 文档类型 格式 责任单位

整改通知单 纸质 Word 监理单位

1．1电杆立杆前首先检查到场电杆是否有生产许可证、合格证、入网证、权威部门质检证.电杆外观是否有环向裂缝宽度超过0.5mm的、有可见纵向裂缝的、混凝土破碎部分总表面积超过200平方毫米的,如有类似情况电杆不得使用,并分开堆放.电杆埋深、拉线地锚埋深、电杆档距应该符合设计和规范的要求,杆路走向和设置应符合路由复测,设置位应稳固.

电杆洞深图 坚石电杆洞深图

1.2电杆程式是否能满足各种标高和力学要求.直线线路上的杆位是否在线路路由的中心线上,电杆上下垂直,电杆中心线与路由中心线左右偏差一般不应该大于5cm. 角杆应该立在线路转角点内侧：水泥杆内移10～15cm.木杆内移20～30cm .终端杆杆身向拉线侧倾斜10～20cm.光缆线路架设高度和与其他通信缆线、电力线垂直隔距应该符合设计要求,电杆根部加固装置的安装地点是否按设计要求.

立杆图

2、拉线制作质量检查

参与单位：监理单位、施工单位

责任单位：施工单位

文档输出：

文档名称 文档类型 格式 责任单位

拉线制作工艺检查记录表 纸质 Word 监理单位

整改通知单 纸质 Word 监理单位

2.1 拉线程式的选用：

➢ 空光缆杆路拉线程式的选择,主要应根据杆路负荷、气象条件以及制作拉线用的钢绞线容许的最大拉断力来考虑.一般在轻中负荷区时,线路转角的拉线程式比吊线程式大一级.线路转角大于600时,需装设两条终端拉线,其程式比光缆吊线程式加大一级.终端杆或分线杆的顶头拉线一般设置7/3.0拉线.

➢ 线路中间杆由于前后线路负荷不均或杆距不等,需装设的拉线程式应与线路张力大一侧吊线程式相同或大一级.

➢ 高桩拉线程式一般与光缆吊线程式相同或大一级.

公平、公正、科学、求实

1 1、 电杆立杆质量检查

参与单位：监理单位、施工单位、物资设备厂家

责任单位：施工单位

文档输出：

文档名称 文档类型 格式 责任单位

整改通知单 纸质 Word 监理单位 1．1电杆立杆前首先检查到场电杆是否有生产许可证、合格证、入网证、权威部门质检证。

电杆外观是否有环向裂缝宽度超过0.5mm的、有可见纵向裂缝的、混凝土破碎部分总表面

积超过200平方毫米的，如有类似情况电杆不得使用，并分开堆放。电杆埋深、拉线地锚埋

深、电杆档距应该符合设计和规范的要求，杆路走向和设置应符合路由复测，设置位应稳固。

电杆洞深图 坚石电杆洞深图

1.2电杆程式是否能满足各种标高和力学要求。直线线路上的杆位是否在线路路由的中心线

上，电杆上下垂直，电杆中心线与路由中心线左右偏差一般不应该大于5cm。 角杆应该立

在线路转角点内侧：水泥杆内移10～15cm。木杆内移20～30cm 。终端杆杆身向拉线侧倾斜10～20cm。光缆线路架设高度和与其他通信缆线、电力线垂直隔距应该符合设计要求，

电杆根部加固装置的安装地点是否按设计要求。

立杆图

2、拉线制作质量检查

参与单位：监理单位、施工单位

责任单位：施工单位

文档输出：

文档名称 文档类型 格式 责任单位 公平、公正、科学、求实 2 拉线制作工艺检查记录表 纸质 Word 监理单位

整改通知单 纸质 Word 监理单位 2.1 拉线程式的选用：

 空光缆杆路拉线程式的选择，主要应根据杆路负荷、气象条件以及制

作拉线用的钢绞线容许的最大拉断力来考虑。一般在轻中负荷区时，线路转角的

拉线程式比吊线程式大一级。线路转角大于600时，需装设两条终端拉线（八字

拉线），其程式比光缆吊线程式加大一级。终端杆或分线杆的顶头拉线一般设置

7/3.0拉线。

 线路中间杆由于前后线路负荷不均或杆距不等，需装设的拉线程式应

与线路张力大一侧吊线程式相同或大一级。

 高桩拉线程式一般与光缆吊线程式相同或大一级。

B3+262--DT+37段公路施工方案，施工组织设计，施工规范

D1 临近营业线施工专项方案

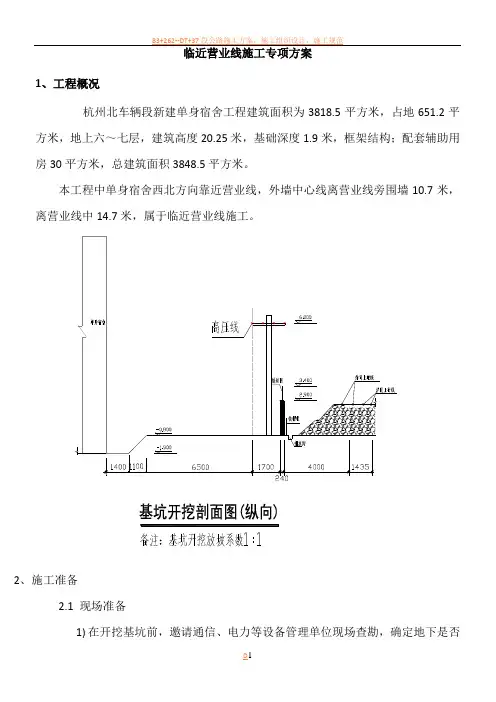

1、工程概况

杭州北车辆段新建单身宿舍工程建筑面积为3818.5平方米，占地651.2平方米，地上六～七层，建筑高度20.25米，基础深度1.9米，框架结构；配套辅助用房30平方米，总建筑面积3848.5平方米。

本工程中单身宿舍西北方向靠近营业线，外墙中心线离营业线旁围墙10.7米，离营业线中14.7米，属于临近营业线施工。

2、施工准备

2.1 现场准备

1) 在开挖基坑前，邀请通信、电力等设备管理单位现场查勘，确定地下是否B3+262--DT+37段公路施工方案，施工组织设计，施工规范

D2 有通信、电力等管线，开挖基坑时须由设备管理单位现场监护。

2) 分析地质情况，了解实际地下水位。采用降水方法时，降水深度控制在基底以下1-1.5米。

3) 提前组织计算好基础施工所需人、材、机，确保在基础施工计划工期内完成。

2.2 技术准备

1) 基础施工编制单独的施工进度计划，明确每道工序所占时间，以及前后工序衔接时的交叉。

2) 根据基础施工进度计划，准备好各工种的劳动力投入量，特别对支模、钢筋绑扎必须集中投入劳动力。

3) 做好基础施工平面、标高的测量，引测的水平标高点要进行复测闭合。

4) 在线路侧施工区域两端及中间设水平观测点，围墙上设轴线水平位移观测点，以掌握线路侧基坑壁的稳定状态。

2.3 材料准备

1) 根据现场实际情况，确定出土通道，测算填筑回填数量，及时运抵现场进行填筑；

2) 与商品混凝土厂家联系，要求配合在基坑施工时及时供应所需混凝土，保证施工进度；

3) 提前联系实验室，按设计和有关规范做好对土质的检测。

2.4 任务划分

按照实际情况，设置土方开挖及运输、钢筋加工安装、模板制作及混凝土浇筑四支专业队伍，分别负责各工序施工。

3、施工方案

临近营业线施工基本防护： B3+262--DT+37段公路施工方案，施工组织设计，施工规范
