电阻色环识别的方法

电阻色环识别方法

电阻色环是用来表示电阻器阻值的一种标识方法，常见于电子元器件和电路设计中。电阻色环一般由四个或五个彩色环组成，每个彩色环代表一个数字或功能。通过识别这些颜色，可以确定电阻的阻值。

电阻色环的识别方法如下：

1. 首先，确定电阻色环的顺序。一般来说，电阻色环从左到右依次表示第一、第二、第三和第四位数字，最后一个色环（如果有的话）表示容差。

2. 再确定每个色环对应的数字或功能。具体的对应关系如下：

- 黑色：数字0

- 棕色：数字1

- 红色：数字2

- 橙色：数字3

- 黄色：数字4

- 绿色：数字5

- 蓝色：数字6

- 紫色：数字7

- 灰色：数字8

- 白色：数字9

3. 对于前三个色环，将它们对应的数字依次排列起来，形成一个三位数。这个三位数即为电阻的前三个有效数字。

4. 如果电阻有第四个色环，根据对应的数字确定电阻的乘数。乘数表示前三位数需要乘以的数量级。例如，黄色表示乘以1000，绿色表示乘以1000000。根据乘数将前三位数与乘数相乘，得到电阻的实际阻值。

5. 如果电阻有第五个色环，根据对应的颜色确定电阻的容差。容差是指电阻实际阻值与标称阻值之间的误差范围。常见的容差值有金色（5%）、银色（10%）和无色（20%）。

通过以上步骤，可以准确识别出电阻的阻值。例如，如果有一个电阻色环的顺序为棕色、黑色、红色、金色，那么它的阻值为10 × 100 = 1000欧姆，容差为5%。

需要注意的是，有些电阻可能没有色环标识。这种情况下，我们需要通过其他方式来确定电阻的阻值，例如使用万用电表等测量工具。

电阻色环的识别方法可以帮助工程师和电子爱好者快速准确地确定电阻的阻值，为电路设计和维修提供便利。在实际应用中，我们可以借助一些手机应用或在线工具，通过拍照或输入色环颜色来获得电阻的阻值。这些工具能够自动地进行识别和计算，提高了工作的效率和准确性。对于对电子元器件和电路设计感兴趣的人来说，了解电阻色环的识别方法是十分有益的。

电阻色环顺序的识别

色环电阻分为四色环和五色环，先说四色环.

黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金、银表示误差

各色环表示意义如下:

第一条色环:阻值的第一位数字；

第二条色环：阻值的第二位数字；

第三条色环：10的幂数；

第四条色环:误差表示.

例如:电阻色环：棕绿红金

第一位：1；第二位：5；10的幂为2（即100）；误差为5％

即阻值为：15X100=1500欧=1。5千欧=1。5K

精确度更高的“五色环"电阻，用五条色环表示电阻的阻值大小,具体如下:

第一条色环:阻值的第一位数字；

第二条色环:阻值的第二位数字；

第三条色环：阻值的第三未数字；

第四条色环：阻值乘数的10的幂数；

第五条色环：误差（常见是棕色,误差为1％）

四色环电阻误差为5—10％，五色环常为1%，精度提高了

例如：有电阻：黄紫红澄棕

前三位数字是:472;第四位表示10的3次方,即1000

阻值为：472X1000欧=472千欧（即472K)

色环离哪边近，那边就是第一位，也就是电阻的两边，从色环近的那边开始读起！

离得远的那个环就是误差环

表示误差的颜色有

银±10％金±5％棕±1％红±2%绿±0。5％蓝±0.2%紫±0.1％白＋50％ －20％

无色±20％

技巧1：先找标志误差的色环，从而排定色环顺序.最常用的表示电阻误差的颜色是:金、银、棕，尤其是金环和银环,一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

技巧2：棕色环是否是误差标志的判别.棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。在实践中，可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

技巧3:在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是：棕、黑、黑、黄、棕,其值为:100×10000=1MΩ误差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕，其值为140×1Ω=140Ω，误差为1％。显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的，故后一种色环顺序是不对的。 编辑本段识别大小

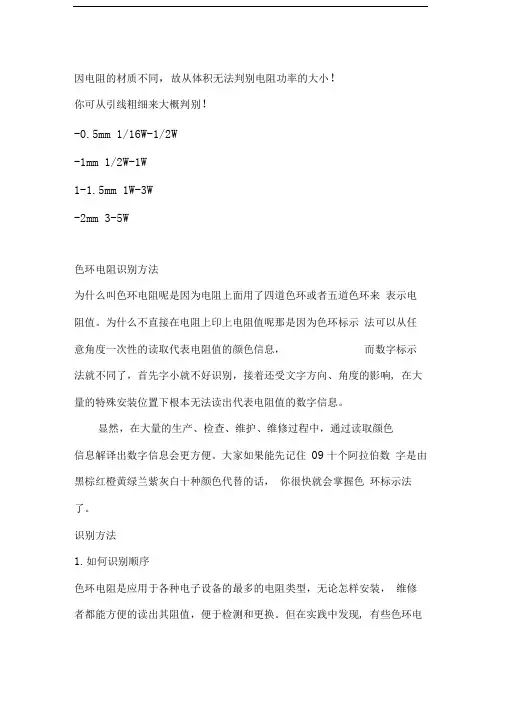

因电阻的材质不同，故从体积无法判别电阻功率的大小！

你可从引线粗细来大概判别！

-0.5mm 1/16W-1/2W

-1mm 1/2W-1W

1-1.5mm 1W-3W

-2mm 3-5W

色环电阻识别方法

为什么叫色环电阻呢是因为电阻上面用了四道色环或者五道色环来 表示电阻值。为什么不直接在电阻上印上电阻值呢那是因为色环标示 法可以从任意角度一次性的读取代表电阻值的颜色信息， 而数字标示

法就不同了，首先字小就不好识别，接着还受文字方向、角度的影响, 在大量的特殊安装位置下根本无法读出代表电阻值的数字信息。

显然，在大量的生产、检查、维护、维修过程中，通过读取颜色

信息解译出数字信息会更方便。大家如果能先记住 09十个阿拉伯数 字是由黑棕红橙黄绿兰紫灰白十种颜色代替的话， 你很快就会掌握色 环标示法了。

识别方法

1.如何识别顺序

色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装， 维修者都能方便的读出其阻值，便于检测和更换。但在实践中发现, 有些色环电

阻的排列顺序不甚分明，往往容易读错，在识别时，可运 用如下技巧加以判断：

技巧1先找标志误差的色环，从而排定色环顺序。最常用的表 示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用 做电阻色环的第一环，所以在电阻上只要有金环和银环， 就可以基本 认定这是色环电阻的最末一环。

技巧2：棕色环是否是误差标志的判别。棕色环既常用做误差环， 又常作为有效数字环，且常常在第一环和最末一环中同时出现， 使人 很难识别谁是第一环。在实践中，可以按照色环之间的间隔加以判别： 比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第 一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

技巧3:在仅靠色环间距还无法判定色环顺序的情况下，还可以 利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是： 棕、黑、黑、黄、棕，其值为：100X 104Q =1MD误差为1%,属于 正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为 140X 100Q =140 Q,误差为1%。显然按照后一种排序所读出的电阻 值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。

色环电阻的识别方法

1﹒电阻的认识﹕各种材料的物体对通过它的电流呈现一定的阻力﹐这种阻碍电流的作用叫电阻。具有一定的阻值﹐一定的几何形状﹐一定的技朮性能的在电路中起电阻作用的电子组件叫阻器﹐即通常所称的电阻。电阻R在数值上等于加在电阻上的电压U通过的电流I的比值﹐即R=U/I。

2﹒种类﹕

a 按制作材料可分为﹕碳膜电阻﹑金属膜电阻﹑线绕电阻和水泥电阻等。其中常用的为碳膜电阻﹐而水泥

电阻则常用于大功率电器中或用作负载。

b 按功率大小可为1/8w以下1/8w﹑1/4w﹑1/2w﹑1w﹑2w等。

c 按阻值表示法又可分为数字表示法及色环表示法。

d 按阻值的精密度又可分为精密电阻(五环)和普通电阻(四环)。精密电阻通常在Z轴表中用“F”表示。

3﹒电阻的单位及换算﹕

a 电阻的单位﹕我们常用的电阻单位为千欧(KΩ),兆欧(MΩ)﹐电阻最基本的单位为欧姆(Ω)

b 电阻的换算﹕1MΩ = 1000KΩ 1 KΩ= 1000Ω

4﹒电阻的电路符号及字母表示﹕R

5﹒电阻的作用﹕阻流和分压。

6. 电阻的阻值辨认﹕由于电阻阻值的表示法有数字表示法和色环表示法两种﹐因而电阻阻值的读数也有

两种﹕

a 数字表示法﹕此表示法常用于CHIP组件中。辨认时数字之前两位为有效数字﹐而第三位为倍率。例如﹕

334表示﹕33×104Ω=330 KΩ 275表示﹕27×105Ω=2.7 MΩ

b.色环表示法﹕ 电阻色环转换为阻值对照表

４色环电阻，是用３个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用 １个色环表示误差。５色环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环表示误差。下表是色环电阻的颜色-数值对照表：

色环 第一环 第二环 第三环 第四环

（乘法） （误差环）

黑 0 0 1

棕 1 1 10 +/- 1%

红 2 2 100 +-2%

橙 3 3 1000
