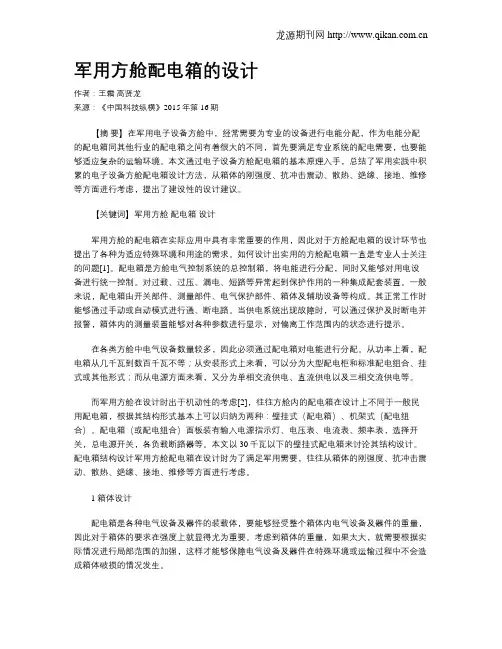

军用方舱配电箱的设计

作者：王霜 高贤龙

来源：《中国科技纵横》2015年第16期

【摘 要】在军用电子设备方舱中，经常需要为专业的设备进行电能分配，作为电能分配的配电箱同其他行业的配电箱之间有着很大的不同，首先要满足专业系统的配电需要，也要能够适应复杂的运输环境。本文通过电子设备方舱配电箱的基本原理入手，总结了军用实践中积累的电子设备方舱配电箱设计方法，从箱体的刚强度、抗冲击震动、散热、绝缘、接地、维修等方面进行考虑，提出了建设性的设计建议。

【关键词】军用方舱 配电箱 设计

军用方舱的配电箱在实际应用中具有非常重要的作用，因此对于方舱配电箱的设计环节也提出了各种为适应特殊环境和用途的需求。如何设计出实用的方舱配电箱一直是专业人士关注的问题[1]。配电箱是方舱电气控制系统的总控制箱，将电能进行分配，同时又能够对用电设备进行统一控制。对过载、过压、漏电、短路等异常起到保护作用的一种集成配套装置。一般来说，配电箱由开关部件、测量部件、电气保护部件、箱体及辅助设备等构成。其正常工作时能够通过手动或自动模式进行通、断电路。当供电系统出现故障时，可以通过保护及时断电并报警，箱体内的测量装置能够对各种参数进行显示，对偏离工作范围内的状态进行提示。

在各类方舱中电气设备数量较多，因此必须通过配电箱对电能进行分配。从功率上看，配电箱从几千瓦到数百千瓦不等；从安装形式上来看，可以分为大型配电柜和标准配电组合、挂式或其他形式；而从电源方面来看，又分为单相交流供电、直流供电以及三相交流供电等。

而军用方舱在设计时出于机动性的考虑[2]，往往方舱内的配电箱在设计上不同于一般民用配电箱，根据其结构形式基本上可以归纳为两种：壁挂式（配电箱）、机架式（配电组合）。配电箱（或配电组合）面板装有输入电源指示灯、电压表、电流表、频率表，选择开关，总电源开关，各负载断路器等。本文以30千瓦以下的壁挂式配电箱来讨论其结构设计。配电箱结构设计军用方舱配电箱在设计时为了满足军用需要，往往从箱体的刚强度、抗冲击震动、散热、绝缘、接地、维修等方面进行考虑。

编号:

国家网球中心新馆

配电箱安装施工方案

版本 日期 发布人 审核人 批准人

A

序号： 配电箱安装施工方案

文件编号：YJEJ/GC

一、工程概况：

本工程所有照明动力配电箱、柜均采用业主指定的天津久安集团有限公司生产的成套设备。按照功能分为照明、动力、事故照明、事故动力系统；按照安装方式分为落地安装柜、明装箱、暗装箱；因本工程单层面积大，供电部位较分散，配电设备回路数较多，故多采用明装或落地柜安装方式。本工程照明系统一层至六层同楼宇自控系统联锁，动力系统中新风机、空调器同楼宇自控系统联锁；消防动力系统同消防报警系统联动；按设计要求，在低压配电柜分回路设分励脱扣，用于消防事故发生时，进行电源切断。

二、主要工作量：

序号 设备名称 单位 数量

１ 照明配电箱、柜 台 114

２ 事故照明配电箱、柜 台 9

３ 动力配电箱、柜 台 425

４ 事故动力配电箱、柜 台 4

５ 冷冻机房配电柜 台 7 ６ 消防水泵房配电柜 台 8

三、施工方法和技术组织措施

1.施工工艺流程

设备开箱检查

搬

运 柜(盘)稳装 柜（盘）二次回路配线

柜盘清扫 试验调试 送电运行验收

2.主要施工方法

(1).设备开箱检查

a.开箱检查由安装单位.供货单位.监理单位共同进行,并作好验收记录。

b.依照设备清单.施工图纸及相关技术资料,核对设备本体附件.•备件等是否符合图纸要求的规格型号,产品合格证.技术资料.说明书齐全。

c.柜盘本体外观应无损伤变形,油漆完整无损,内部元件、装置等无缺陷。

(2).设备进场二次搬运

a.水平运输依靠推车,吊装时应将吊索穿入吊环内或将吊索顶挂在主柜架上,吊.放力度均匀,防止本体变形。

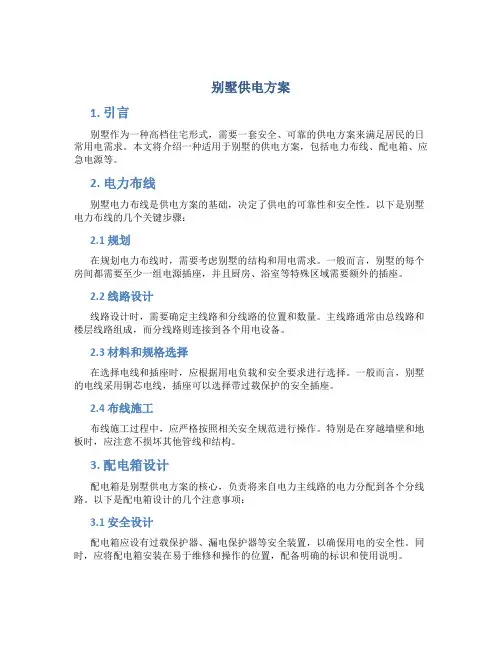

别墅供电方案

1. 引言

别墅作为一种高档住宅形式，需要一套安全、可靠的供电方案来满足居民的日常用电需求。本文将介绍一种适用于别墅的供电方案，包括电力布线、配电箱、应急电源等。

2. 电力布线

别墅电力布线是供电方案的基础，决定了供电的可靠性和安全性。以下是别墅电力布线的几个关键步骤：

2.1 规划

在规划电力布线时，需要考虑别墅的结构和用电需求。一般而言，别墅的每个房间都需要至少一组电源插座，并且厨房、浴室等特殊区域需要额外的插座。

2.2 线路设计

线路设计时，需要确定主线路和分线路的位置和数量。主线路通常由总线路和楼层线路组成，而分线路则连接到各个用电设备。

2.3 材料和规格选择

在选择电线和插座时，应根据用电负载和安全要求进行选择。一般而言，别墅的电线采用铜芯电线，插座可以选择带过载保护的安全插座。

2.4 布线施工

布线施工过程中，应严格按照相关安全规范进行操作。特别是在穿越墙壁和地板时，应注意不损坏其他管线和结构。

3. 配电箱设计

配电箱是别墅供电方案的核心，负责将来自电力主线路的电力分配到各个分线路。以下是配电箱设计的几个注意事项：

3.1 安全设计

配电箱应设有过载保护器、漏电保护器等安全装置，以确保用电的安全性。同时，应将配电箱安装在易于维修和操作的位置，配备明确的标识和使用说明。 3.2 容量规划

根据别墅的用电负载和扩展需求，配电箱的容量应合理规划。在选择配电箱时，应考虑容量余量，避免超负荷使用。

4. 应急电源选择

别墅供电方案中，应急电源是保障用电稳定的重要组成部分。以下是应急电源的几种选择：

4.1 备用发电机

备用发电机可为别墅提供可靠的备用电源。在选择备用发电机时，需考虑其容量、燃料类型和噪音等特性，以满足别墅的应急用电需求。

4.2 蓄电池系统

蓄电池系统可以为别墅提供短时间的应急电源。其优点是无噪音、无污染，并且可以与光伏发电系统结合使用。

4.3 UPS电源

配电箱更换施工方案

一、项目背景

随着社会发展和科技进步，配电箱在建筑中扮演着至关重要的角色。然而，随着时间的推移和设备老化，必须及时对配电箱进行更换以确保电力系统的安全可靠运行。本文将从施工方案的角度出发，探讨配电箱更换的必要性以及施工过程中需注意的关键要点。

二、配电箱更换的必要性

配电箱作为电力系统的核心组成部分，其正常运行关乎建筑物内电力供应的稳定性和安全性。一旦配电箱出现故障或老化，将会对电力系统造成严重影响，甚至引发火灾等安全事故。因此，定期更换配电箱成为保障建筑电力系统安全运行的重要举措。

三、施工方案设计

1. 方案确定： 在确定更换配电箱的需求后，首先应委托专业电气工程师进行现场勘测和评估，以确定新配电箱的规格型号和位置安装方案。

2. 选材采购： 根据电气工程师提供的设计方案，合理选择新配电箱的材料和设备，并确保所选材料符合国家相关标准和规定。

3. 施工准备： 施工前应对原有配电箱进行停电处理，并做好施工区域的封闭工作，确保施工过程中的安全。

4. 拆除原有配电箱： 拆除原有配电箱时应注意安全防护，避免损坏周围设备和线路，确保现场无安全隐患。

5. 安装新配电箱： 根据设计方案，在拆除原有配电箱后，按照所提供的新配电箱安装方案进行安装，确保连接正确牢固。

6. 接线接地： 完成新配电箱安装后，对新配电箱进行线路接线和接地处理，确保电力系统接地正常。

7. 操作检查： 安装完成后进行电力系统的操作检查和测试，确保新配电箱运行正常。

四、施工注意事项

1. 施工过程中应做好现场安全防护，避免触电和火灾等事故的发生。

2. 施工人员应具备相关电气工程施工资质和证书，确保施工质量和安全性。 3. 施工过程中应根据实际情况做好现场环境保护和清理工作，确保施工现场整洁和安全。

五、总结

配电箱更换是保障建筑电力系统运行安全的必要措施，正确的施工方案和注意事项对于保障施工质量和安全性至关重要。通过本文的介绍，相信读者对配电箱更换施工方案有了更清晰的认识，希望能对相关施工人员有所帮助。
