UG常用命令表

（一）字母类

1、绘图命令：

PO, *POINT（点）

L, *LINE（直线）

XL, *XLINE（构造线）

PL, *PLINE（多段线）

ML, *MLINE（多线，平行线）

SPL, *SPLINE（样条曲线）

POL, *POLYGON（正多边形）

REC, *RECTANGLE（矩形）

C, *CIRCLE(圆)

A, *ARC(圆弧)

DO, *DONUT（圆环）

EL, *ELLIPSE（椭圆）

REG, *REGION（面域）

T, MT *MTEXT（多行文本）

-T, * （在命令行创建多行文体）

RAY *（射线）

DT, *DTEXT （创建多行文本）

B, *BLOCK（块定义）

I, *INSERT（插入块）

W, *WBLOCK（定义块文件）

DIV, *DIVIDE（等分）

H, *BHATCH（二维填充）

BH *图案填充

RE, *REGEN 重生成

RR *渲染

DIV *定数等分

ME *定距等分

2、修改命令：

CO, *COPY（复制）

MI, *MIRROR（镜像）

AR, *ARRAY（阵列）

O, *OFFSET（偏移）

RO, *ROTATE（旋转）

M, *MOVE（移动）

E, DEL键 *ERASE（删除）

X, *EXPLODE（分解）

TR, *TRIM（修剪）

EX, *EXTEND（延伸）

S, *STRETCH（拉伸）

LEN, *LENGTHEN（直线拉长）

SC, *SCALE（比例缩放）

BR, *BREAK（打断）

CHA, *CHAMFER(倒角)

F, *FILLET（倒圆角）

PE, *PEDIT（多段线编辑）

ED, *DDEDIT（修改文本）

MLSTYLE * 定义多重平行线样式；

MLEDIT * 编辑多重平行线；

查看快捷键和设置快捷键；全局快捷及常用快捷键键附于文后：

1、依次选择“工具>定制”,得到以下界面：快捷键:Crtl+1

2、然后点“键盘”，得到以下界面，此时即可设置快捷键；若要查看已存在的快捷键，则点击右下角“报告”按钮即可。

附：全局快捷键

文件(F)_新建(N)... Ctrl+N UG_FILE_NEW 全局

文件(F)_打开(O)... Ctrl+O UG_FILE_OPEN 全局

文件(F)_保存(S) Ctrl+S UG_FILE_SAVE_PART 全局

文件(F)_另存为(A)... Ctrl+Shift+A UG_FILE_SAVE_AS 全局

文件(F)_绘图(L)... Ctrl+P UG_FILE_PLOT 全局

文件(F)_执行(T)_Grip... Ctrl+G UG_FILE_RUN_GRIP 全局

文件(F)_执行(T)_调试Grip(D)... Ctrl+Shift+G UG_FILE_RUN_GRIP_DEBUG 全局

文件(F)_执行(T)_NX_Open... Ctrl+U UG_FILE_RUN_UFUN 全局 文件(F)_完成草图(K) Ctrl+Q UG_DIRECT_SKETCH_FINISH 应用模块

Q 应用模块

编辑(E)_撤消列表(U)_1进入“建模” Ctrl+Z UG_EDIT_UNDO 全局

编辑(E)_重做(R) Ctrl+Y UG_EDIT_REDO 全局

编辑(E)_剪切(T) Ctrl+X UG_EDIT_CUT 全局

编辑(E)_复制(C) Ctrl+C UG_EDIT_COPY 全局

编辑(E)_粘贴(P) Ctrl+V UG_EDIT_PASTE 全局

编辑(E)_删除(D)... Ctrl+D UG_EDIT_DELETE 全局

Delete 全局

编辑(E)_选择(L)_最高选择优先级_特征(F) Shift+F UG_SEL_FEATURE_PRIORITY 全局

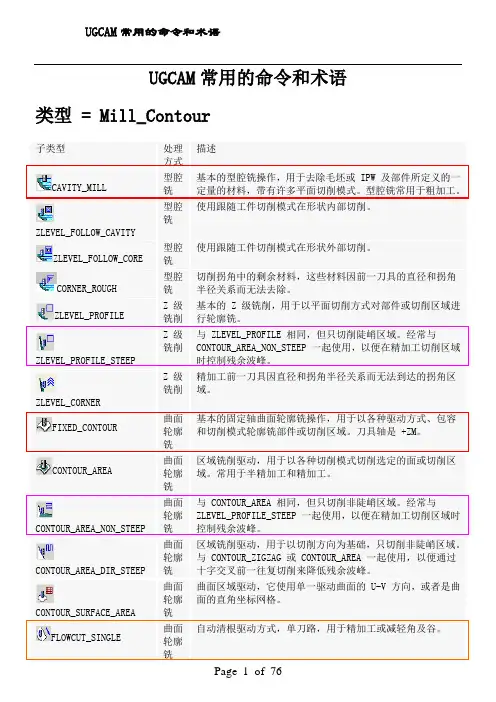

UGCAM常用的命令和术语

Page 1 of 76 UGCAM常用的命令和术语

类型 = Mill_Contour

子类型 处理方式 描述

CAVITY_MILL 型腔铣 基本的型腔铣操作，用于去除毛坯或 IPW 及部件所定义的一定量的材料，带有许多平面切削模式。型腔铣常用于粗加工。

ZLEVEL_FOLLOW_CAVITY 型腔铣 使用跟随工件切削模式在形状内部切削。

ZLEVEL_FOLLOW_CORE 型腔铣 使用跟随工件切削模式在形状外部切削。

CORNER_ROUGH 型腔铣 切削拐角中的剩余材料，这些材料因前一刀具的直径和拐角半径关系而无法去除。

ZLEVEL_PROFILE Z 级铣削 基本的 Z 级铣削，用于以平面切削方式对部件或切削区域进行轮廓铣。

ZLEVEL_PROFILE_STEEP Z 级铣削 与 ZLEVEL_PROFILE 相同，但只切削陡峭区域。经常与

CONTOUR_AREA_NON_STEEP 一起使用，以便在精加工切削区域时控制残余波峰。

ZLEVEL_CORNER Z 级铣削 精加工前一刀具因直径和拐角半径关系而无法到达的拐角区域。

FIXED_CONTOUR 曲面轮廓铣 基本的固定轴曲面轮廓铣操作，用于以各种驱动方式、包容和切削模式轮廓铣部件或切削区域。刀具轴是 +ZM。

CONTOUR_AREA 曲面轮廓铣 区域铣削驱动，用于以各种切削模式切削选定的面或切削区域。常用于半精加工和精加工。

CONTOUR_AREA_NON_STEEP 曲面轮廓铣 与 CONTOUR_AREA 相同，但只切削非陡峭区域。经常与

ZLEVEL_PROFILE_STEEP 一起使用，以便在精加工切削区域时控制残余波峰。

CONTOUR_AREA_DIR_STEEP 曲面轮廓铣 区域铣削驱动，用于以切削方向为基础，只切削非陡峭区域。与 CONTOUR_ZIGZAG 或 CONTOUR_AREA 一起使用，以便通过十字交叉前一往复切削来降低残余波峰。

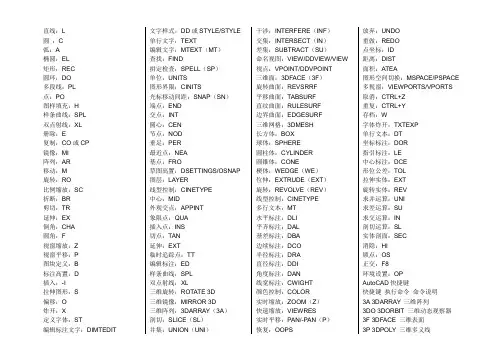

直线：L

圆 ：C

弧：A

椭圆：EL

矩形：REC

圆环：DO

多段线：PL

点：PO

图样填充：H

样条曲线：SPL

双点射线：XL

册除：E

复制：CO或CP

镜像：MI

阵列：AR

移动：M

旋转：RO

比例缩放：SC

折断：BR

剪切：TR

延伸：EX

倒角：CHA

圆角：F

视窗缩放：Z

视窗平移：P

图块定义：B

标注高置：D

插入：-I

拉伸图形：S

偏移：O

炸开：X

定义字体：ST

编辑标注文字：DIMTEDIT 文字样式：DD或STYLE/STYLE

单行文字：TEXT

编辑文字：MTEXT（MT）

查找：FIND

拼定检查：SPELL（SP）

单位：UNITS

图形界限：CINITS

光标移动间距：SNAP（SN）

端点：END

交点：INT

圆心：CEN

节点：NOD

垂足：PER

最近点：NEA

基点：FRO

草图高置：DSETTINGS/OSNAP

图层：LAYER

线型控制：CINETYPE

中心：MID

外观交点：APPINT

象限点：QUA

插入点：INS

切点：TAN

延伸：EXT

临时追踪点：TT

编辑标注：ED

样条曲线：SPL

双点射线：XL

三维旋转：ROTATE 3D

三维镜像：MIRROR 3D

三维阵列：3DARRAY（3A）

剖切：SLICE（SL）

并集：UNION（UNI） 干涉：INTERFERE（INF）

交集：INTERSECT（IN）

差集：SUBTRACT（SU）

命名视图：VIEW/DDVIEW/VIEW

视点：VPOINT/DDVPOINT

三维面：3DFACE（3F）

旋转曲面：REVSRRF

平移曲面：TABSURF

直纹曲面：RULESURF

边界曲面：EDGESURF
