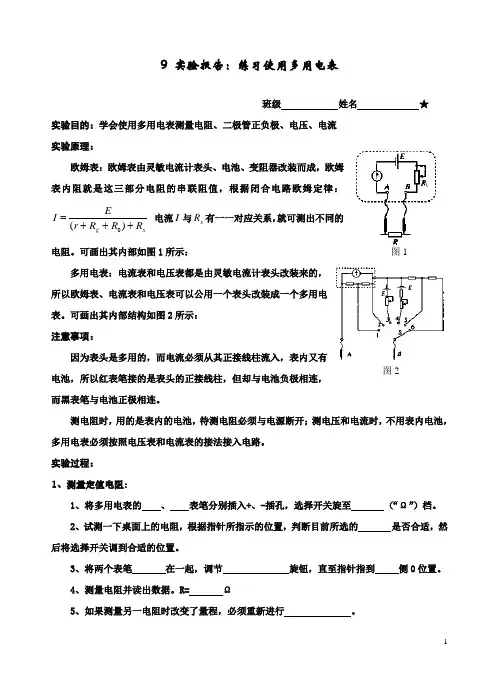

实验报告：练习使用多用电表

1 9 实验报告：练习使用多用电表

班级

姓名

★

实验目的：学会使用多用电表测量电阻、二极管正负极、电压、电流

实验原理：

欧姆表：欧姆表由灵敏电流计表头、电池、变阻器改装而成，欧姆表内阻就是这三部分电阻的串联阻值，根据闭合电路欧姆定律：xgRRRrEI)(0 电流I与xR有一一对应关系，就可测出不同的电阻。可画出其内部如图1所示：

多用电表：电流表和电压表都是由灵敏电流计表头改装来的，所以欧姆表、电流表和电压表可以公用一个表头改装成一个多用电表。可画出其内部结构如图2所示：

注意事项：

因为表头是多用的，而电流必须从其正接线柱流入，表内又有电池，所以红表笔接的是表头的正接线柱，但却与电池负极相连，而黑表笔与电池正极相连。

测电阻时，用的是表内的电池，待测电阻必须与电源断开；测电压和电流时，不用表内电池，多用电表必须按照电压表和电流表的接法接入电路。

实验过程：

1、测量定值电阻：

1、将多用电表的 、 表笔分别插入+、-插孔，选择开关旋至 （“Ω”）档。

2、试测一下桌面上的电阻，根据指针所指示的位置，判断目前所选的 是否合适，然后将选择开关调到合适的位置。

3、将两个表笔 在一起，调节 旋钮，直至指针指到 侧0位置。

4、测量电阻并读出数据。R= Ω

5、如果测量另一电阻时改变了量程，必须重新进行 。 图1

图2 2 2、测量二极管的正反向电阻：

1、将多用电表选择开关调至 档，并选择×10或×100的档位。

2、将两个表笔 在一起，调节 旋钮，直至指针指到 侧0位置。

3、用右手像握筷子那样抓住两表笔，接触到左手拿的二极管两端的电极。

4、测量出二极管的电阻并读出数据。

实验十一 练习使用多用电表

一、电流表与电压表的改装

1.改装方案

改装为电压表 改装为大量程

的电流表

原理 串联电阻分压 并联电阻分流

改装原

理图

分压电

阻或分

流电阻 U＝Ig(Rg＋R)

故R＝UIg－Rg IgRg＝(I－Ig)R

故R＝IgRgI－Ig

改装后电

表内阻 RV＝Rg＋R>Rg RA＝RRgR＋Rg

2.校正

(1)电压表的校正电路如图1所示，电流表的校正电路如图2所示.

图1 图2

(2)校正的过程是：先将滑动变阻器的滑动触头移到最左端，然后闭合开关，移动滑动触头，使改装后的电压表(电流表)示数从零逐渐增大到量程值，每移动一次记下改装的电压表(电流表)和标准电压表(标准电流表)的示数，并计算满刻度时的百分误差，然后加以校正.

二、欧姆表原理(多用电表测电阻原理)

1.构造：

如图3所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成.

图3

欧姆表内部：电流表、电池、调零电阻串联.

外部：接被测电阻Rx.

全电路电阻R总＝Rg＋R＋r＋Rx.

2.工作原理：

闭合电路欧姆定律，I＝ERg＋R＋r＋Rx.

3.刻度的标定：

红、黑表笔短接(被测电阻Rx＝0)时，调节调零电阻R，使I＝Ig，电流表的指针达到满偏，这一过程叫欧姆调零.

(1)当I＝Ig时，Rx＝0，在满偏电流Ig处标为“0”.(图甲)

(2)当I＝0时，Rx→∞，在I＝0处标为“∞”.(图乙)

(3)当I＝Ig2时，Rx＝Rg＋R＋r，此电阻值等于欧姆表的内阻值，Rx叫中值电阻.

三、多用电表

1.多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程.

图4

2.外形如图4所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程.

3.多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔).

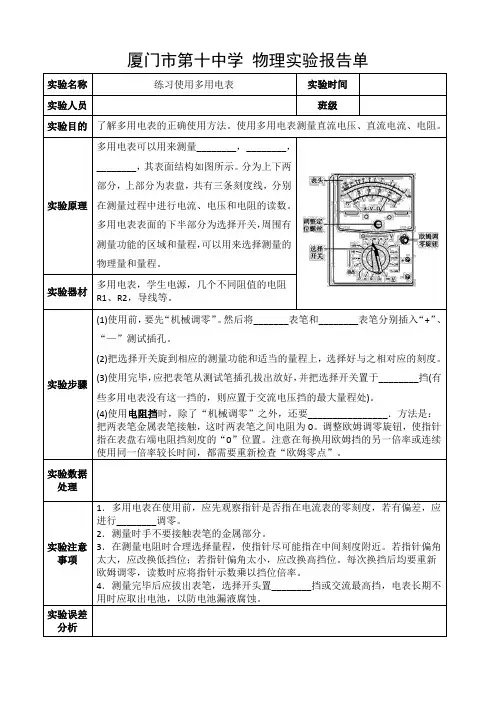

厦门市第十中学 物理实验报告单

实验名称

练习使用多用电表

实验时间

实验人员 班级

实验目的 了解多用电表的正确使用方法。使用多用电表测量直流电压、直流电流、电阻。

实验原理 多用电表可以用来测量________，________，________，其表面结构如图所示。分为上下两部分，上部分为表盘，共有三条刻度线，分别在测量过程中进行电流、电压和电阻的读数。多用电表表面的下半部分为选择开关，周围有测量功能的区域和量程，可以用来选择测量的物理量和量程。

实验器材 多用电表，学生电源，几个不同阻值的电阻R1、R2，导线等。

实验步骤 (1)使用前，要先“机械调零”。然后将_______表笔和________表笔分别插入“+”、“—”测试插孔。

(2)把选择开关旋到相应的测量功能和适当的量程上，选择好与之相对应的刻度。

(3)使用完毕，应把表笔从测试笔插孔拔出放好，并把选择开关置于________挡(有些多用电表没有这一挡的，则应置于交流电压挡的最大量程处)。

(4)使用电阻挡时，除了“机械调零”之外，还要________________．方法是：把两表笔金属表笔接触，这时两表笔之间电阻为0。调整欧姆调零旋钮，使指针指在表盘右端电阻挡刻度的“0”位置。注意在每换用欧姆挡的另一倍率或连续使用同一倍率较长时间，都需要重新检查“欧姆零点”。

实验数据处理

实验注意事项 1．多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行________调零。

2．测量时手不要接触表笔的金属部分。

3．在测量电阻时合理选择量程，使指针尽可能指在中间刻度附近。若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位。每次换挡后均要重新欧姆调零，读数时应将指针示数乘以挡位倍率。

4．测量完毕后应拔出表笔，选择开头置________挡或交流最高挡，电表长期不用时应取出电池，以防电池漏液腐蚀。

实验误差分析

实验十一 练习使用多用电表

一、电流表与电压表的改装

1.改装方案

改装为电压表 改装为大量程

的电流表

原理 串联电阻分压 并联电阻分流

改装原

理图

分压电

阻或分

流电阻 U＝Ig(Rg＋R)

故R＝UIg－Rg IgRg＝(I－Ig)R

故R＝IgRgI－Ig

改装后电

表内阻 RV＝Rg＋R>Rg RA＝RRgR＋Rg

2.校正

(1)电压表的校正电路如图1所示，电流表的校正电路如图2所示.

图1 图2

(2)校正的过程是：先将滑动变阻器的滑动触头移到最左端，然后闭合开关，移动滑动触头，使改装后的电压表(电流表)示数从零逐渐增大到量程值，每移动一次记下改装的电压表(电流表)和标准电压表(标准电流表)的示数，并计算满刻度时的百分误差，然后加以校正.

二、欧姆表原理(多用电表测电阻原理)

1.构造：

如图3所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成.

图3

欧姆表内部：电流表、电池、调零电阻串联.

外部：接被测电阻Rx.

全电路电阻R总＝Rg＋R＋r＋Rx.

2.工作原理：

闭合电路欧姆定律，I＝ERg＋R＋r＋Rx.

3.刻度的标定：

红、黑表笔短接(被测电阻Rx＝0)时，调节调零电阻R，使I＝Ig，电流表的指针达到满偏，这一过程叫欧姆调零.

(1)当I＝Ig时，Rx＝0，在满偏电流Ig处标为“0”.(图甲)

(2)当I＝0时，Rx→∞，在I＝0处标为“∞”.(图乙)

(3)当I＝Ig2时，Rx＝Rg＋R＋r，此电阻值等于欧姆表的内阻值，Rx叫中值电阻.

三、多用电表

1.多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程.

图4

2.外形如图4所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程.

3.多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔).
