石油钻井中交流变频电动机及其控制系
统的应用
摘要：随着中国对石油能源需求的增加，石油开采的环境变得越来越复杂，
增加了石油开采的难度。在石油开采过程中，交流变频电机的应用可以使石油开
采更加简单高效，因此有必要加强对交流变频电机的分析。
关键词：石油钻机；交流变频电机；控制设备；
被广泛应用于现代工业的交流变频电机，拥有无法被替代的优势，以该电机
为研究对象，以石油钻机为切入点，围绕电机和控制系统的应用，展开了系统而
深入的分析，内容涉及交流变频电机驱动的优点分析，交流变频电机控制系统分
析等方面，望能够给有关人员以启发，使交流变频电机所具有的积极作用在钻井
作业中得到充分发挥。
一、交流变频电动机
交流变频电动机是一种特殊的变频电动机，交流变频电动机在具体应用中与
一般变频电动机相比具有以下特点：（1）在设计中所使用的绝缘材料采用的为
抵抗变频器谐波突破的特殊材料，提高交变频电动机的性能。（2）结构设计和
电磁设计与一般变频电机相比较特殊。在石油钻井中应用交流变频电动机与直流
钻机和机械钻机相比，在钻井过程中，对交流变频调速技术进行合理应用，可以
很好的适应石油钻井在工艺上的具体要求，并且使钻机的机械结构得到了进简化，减少了对钻井机械的保养，使设备的可靠性和安全性得到进一步提高。此外，交
流变频电动机还具有质量轻、体积小、故障少等诸多优点，因此在石油钻井中需
要加强对其的应用，提高石油钻井的工作效率。
二、交流变频电动机及其控制系统的应用
1.交流变频石油钻机。（1）石油钻机钻进原理。石油钻机用于石油或天然
气资源的钻采过程，运行过程中钻机带动钻具击碎岩石向下钻进，辅助完成地下
资源的开采。现阶段，国内外石油开采中常用的钻井方式为旋转钻井，即将钻头
旋转击碎岩石，形成钻井结构。然后利用钻杆将钻头探入到钻井底部，通过转盘
或驱动装置带动钻头及钻杆旋转，钻井泵向井内输送钻井液，并将井底碎石带回
到地面，再利用吊车等大型设备完成钻具安置。（2）交流变频石油钻机。传统
石油钻机采用机械驱动的方式，其存在诸多技术缺陷，如传动机与工作机之间能
量分配及运动转换困难、控制系统复杂、传递效率不高等。为适应石油行业发展
需求，在此基础上研发出交流变频石油钻机，该钻机中融入交流变频电动机和自
动控制系统，钻进过程自动化程度及传动效果大幅度提高。交流变频石油钻机主
体构成包括传动系统、控制系统、升降系统、动力系统、循环系统等多个系统模块。其中，传动系统负责能量传递、分配以及运动状态的转换，如设备减速、变
速等。控制系统借助总线技术，将数字化设备整合到同一系统当中，并在各个系
统间建立稳定的信息传输关系，方便控制中心实时获取钻机系统内各设备的运行
状态信息，通过信息监测，及时发展运行异常并开展故障诊断、处理工作。升降
系统负责钻具、套管的下放和提升，以调整钻压、钻头等设备姿态，该系统主要
构成为井架、绞车等。动力系统为交流变频电机的驱动系统，利用柴油发电机向
钻机提供运行动力。循环系统负责钻井过程中的清洁工作，控制钻井液的泵送以
及井底碎石的清理，由钻井液泵、控制单元、各类管线构成。（3）交流变频钻
机优化。交流变频石油钻机设计过程中，可根据实际石油开采需求对钻机各项参
数进行调整。以某型号超深井交流变频石油钻机的优化设计为例。该型号钻机适
用于超深井的钻进工作，有效钻进深度达到9000m，能够满足石油、天然气、水
井等多种能源开采情境的需求。该类型交流变频石油钻机的技术创新点如下：第一，创新性的使用全数字化的控制技术，在钻机系统内安装PLC控制器及可触摸
显示屏，将控制器与显示屏与各类仪器仪表设计为一体化结构，钻机运行过程中，系统可将井下作业情况以及钻机运行状态参数实时传输回地面，对钻进过程做全
程监控。第二，使用模块化的设计方案，给系统预留了足够的升级、改造方案，
可结合具体钻进需求，对系统模块进行调整、组合，使得该钻机具备较广的适用
范围。另外钻机结构设计上也充分重视便捷性，添加的设备模块数量非常有限，
结构排布清晰整齐，为钻机系统转移、搬运过程提供了极大便利。同时，钻机系
统结构简化也使得维护保养能够便捷化开展。第三，钻机绞车传动原理为单滚筒
齿轮传动，采用无级调速，其传动原理简单，故障率较低；使用液压盘刹车机构，辅助刹车则为电机能耗制动，利用计算机系统，可对制动扭矩做量化调整，使得
钻机控制过程更为精确。绞车配备单独的电子送钻装置，可完成自动送钻。第四，钻机司钻控制房单独设置，电、气、液的控制可一体化进行，同时融入可视化通
讯系统，利用PLC控制器，能够对钻井过程做全程监控。另外，控制房还可提供
数据存储、报表打印等功能，便于开展各项管理活动。钻机控制终端、仪器仪表
等均集中设置在司钻房内部，可控性较高。第五，钻机净化系统也采用了集中化
设计理念，将净化设备集成安装，经实践验证，改造后的交流变频石油钻机循环
系统，在清洁能力方面显著提升。随着交流变频石油钻机相关技术的进一步发展
及能源开发环境的复杂化，该类型钻机将在深井、超深井、海洋水井等石油勘探
中得到越来越频繁的应用，进一步提高石油资源开发技术能力。
2.交流变频电机控制系统。（1）动力系统。交流变频系统的动力电源由网
电或柴油发电机机组提供。以600VAC/50Hz供电系统为例，发电机控制柜通过速
度控制模块、电压控制模块、信号检测模块等，控制柴油机转速、励磁电流，获
得600VAC、3φ、50Hz稳压稳频交流电源。每台发电机控制柜都含有单独的同步
并网控制回路，处于在线运行状态的柴油发电机组，能够以具体工况为依据，自
动实现负载分配转移达到负载分配均衡，可以提高工作效率。此外，发电系统还
有过频/欠频、过压/欠压、接地故障检测、功率限制等保护功能，充分保障了电
源的稳定性及可靠性。（2）驱动系统。驱动系统采用全数字矢量控制交流变频
调速装置，由整流单元将交流母排上的600VAC交流电转换成810VDC直流电，输
出到公共直流母排上，再由多台逆变单元将直流母排上的810VDC直流电转换成
电压0～600VAC、频率0～150Hz连续可调的交流电，采用一对一控制方式驱动交
流变频电动机。驱动系统采用多传动变频调速装置，依负载需求，可配置不同数
量的整流及逆变单元，有很好的扩展性及适用性。（3）能耗制动系统。在下钻
作业中，游动系统的悬重通过滚筒拖动主电机反转，使主电机处于发电状态。将
动能通转化为电能，电能通过变频器的制动单元及制动电阻转化为热能散发,使
钻具以设定的速度平稳安全地下放。该技术的应用使盘刹仅作为游动系统的安全
驻车和紧急制动使用，并实现了绞车刹车系统的自动控制，可使操作平稳、安全、
可靠。能耗制动系统用于绞车、转盘制动控制，在需要制动的工况下，自动投入
工作并产生能耗制动，实现绞车下钻速度平稳可调及钻具悬停。（3）控制网络。控制系统以PLC为控制核心，依托编码器及各种传感器对信号进行采集，通过现
场总线将数字化设备组成PROFIBUS-DP网络，实现变频器、智能远程司钻等控制
系统间的高速通讯。上位工控机储存各个系统的运行状态并提供故障时的诊断报文。IPC、PLC、现场数字传动级和司钻操作台通过PROFIBUS-DP网络连接，参数
双向传递，为钻井工程创建数字化、信息化、智能化的管理平台。
总之，随着油气开采难度的提升，传统的钻井装备无法满足钻井作业的要求，随着自动化技术、变频技术的不断进步，给钻井装备带来技术革新，电驱钻井技
术已经得到了普遍的认可。交流变频电驱钻机在应用过程中，取得了满意的效果，具备很好的应用和推广前景，需要科研人员不断加强对交流变频技术研发力度，
制造出更好性能的电驱钻井产品。
参考文献：
[1]张萍.石油电动钻机驱动技术浅述.2020.
[2]李海英.浅谈石油钻井中交流变频电动机及其控制系统的应用.2022.
石油钻井中交流变频电动机及其控制系 统的应用 摘要：随着中国对石油能源需求的增加，石油开采的环境变得越来越复杂， 增加了石油开采的难度。在石油开采过程中，交流变频电机的应用可以使石油开 采更加简单高效，因此有必要加强对交流变频电机的分析。 关键词：石油钻机；交流变频电机；控制设备； 被广泛应用于现代工业的交流变频电机，拥有无法被替代的优势，以该电机 为研究对象，以石油钻机为切入点，围绕电机和控制系统的应用，展开了系统而 深入的分析，内容涉及交流变频电机驱动的优点分析，交流变频电机控制系统分 析等方面，望能够给有关人员以启发，使交流变频电机所具有的积极作用在钻井 作业中得到充分发挥。 一、交流变频电动机 交流变频电动机是一种特殊的变频电动机，交流变频电动机在具体应用中与 一般变频电动机相比具有以下特点：（1）在设计中所使用的绝缘材料采用的为 抵抗变频器谐波突破的特殊材料，提高交变频电动机的性能。（2）结构设计和 电磁设计与一般变频电机相比较特殊。在石油钻井中应用交流变频电动机与直流 钻机和机械钻机相比，在钻井过程中，对交流变频调速技术进行合理应用，可以 很好的适应石油钻井在工艺上的具体要求，并且使钻机的机械结构得到了进简化，减少了对钻井机械的保养，使设备的可靠性和安全性得到进一步提高。此外，交 流变频电动机还具有质量轻、体积小、故障少等诸多优点，因此在石油钻井中需 要加强对其的应用，提高石油钻井的工作效率。 二、交流变频电动机及其控制系统的应用
1.交流变频石油钻机。（1）石油钻机钻进原理。石油钻机用于石油或天然 气资源的钻采过程，运行过程中钻机带动钻具击碎岩石向下钻进，辅助完成地下 资源的开采。现阶段，国内外石油开采中常用的钻井方式为旋转钻井，即将钻头 旋转击碎岩石，形成钻井结构。然后利用钻杆将钻头探入到钻井底部，通过转盘 或驱动装置带动钻头及钻杆旋转，钻井泵向井内输送钻井液，并将井底碎石带回 到地面，再利用吊车等大型设备完成钻具安置。（2）交流变频石油钻机。传统 石油钻机采用机械驱动的方式，其存在诸多技术缺陷，如传动机与工作机之间能 量分配及运动转换困难、控制系统复杂、传递效率不高等。为适应石油行业发展 需求，在此基础上研发出交流变频石油钻机，该钻机中融入交流变频电动机和自 动控制系统，钻进过程自动化程度及传动效果大幅度提高。交流变频石油钻机主 体构成包括传动系统、控制系统、升降系统、动力系统、循环系统等多个系统模块。其中，传动系统负责能量传递、分配以及运动状态的转换，如设备减速、变 速等。控制系统借助总线技术，将数字化设备整合到同一系统当中，并在各个系 统间建立稳定的信息传输关系，方便控制中心实时获取钻机系统内各设备的运行 状态信息，通过信息监测，及时发展运行异常并开展故障诊断、处理工作。升降 系统负责钻具、套管的下放和提升，以调整钻压、钻头等设备姿态，该系统主要 构成为井架、绞车等。动力系统为交流变频电机的驱动系统，利用柴油发电机向 钻机提供运行动力。循环系统负责钻井过程中的清洁工作，控制钻井液的泵送以 及井底碎石的清理，由钻井液泵、控制单元、各类管线构成。（3）交流变频钻 机优化。交流变频石油钻机设计过程中，可根据实际石油开采需求对钻机各项参 数进行调整。以某型号超深井交流变频石油钻机的优化设计为例。该型号钻机适 用于超深井的钻进工作，有效钻进深度达到9000m，能够满足石油、天然气、水 井等多种能源开采情境的需求。该类型交流变频石油钻机的技术创新点如下：第一，创新性的使用全数字化的控制技术，在钻机系统内安装PLC控制器及可触摸 显示屏，将控制器与显示屏与各类仪器仪表设计为一体化结构，钻机运行过程中，系统可将井下作业情况以及钻机运行状态参数实时传输回地面，对钻进过程做全 程监控。第二，使用模块化的设计方案，给系统预留了足够的升级、改造方案， 可结合具体钻进需求，对系统模块进行调整、组合，使得该钻机具备较广的适用 范围。另外钻机结构设计上也充分重视便捷性，添加的设备模块数量非常有限， 结构排布清晰整齐，为钻机系统转移、搬运过程提供了极大便利。同时，钻机系
浅谈石油钻机电气传动系统的最新发展 石油钻机电气传动系统是石油钻井过程中的关键技术之一，它主要是指将电能转换为机械能，通过传动系统将能量传递到钻机各个部件，从而实现钻井作业。随着科技的不断进步和石油工业的发展，石油钻机电气传动系统也在不断创新和完善。本文将从以下几个方面对石油钻机电气传动系统的最新发展进行浅谈。 一、电机技术的进步 石油钻机的传动系统中，电机是最核心的部件之一。传统的石油钻机电机通常采用交流感应电动机，其效率较低，动态响应较慢。而现在，随着永磁同步电机、直线电机等新型电机技术的逐渐成熟，石油钻机电机的效率和响应速度得到了大幅度提高。永磁同步电机具有高效、高功率密度、响应快等优点，可以有效提高石油钻机整体的性能和效率。 二、变频调速技术的应用 传统的石油钻机电机通常采用恒速运行，无法根据实际工况需求进行调整。而现在，随着变频调速技术的应用，石油钻机的电机可以根据实际需求进行转速调整，实现节能与高效的运行。变频调速技术能够根据井深、井内环境、以及钻进速度等因素进行实时调整，使得钻机的工况匹配更加合理，同时降低了能耗。 三、智能控制系统的发展 石油钻机的电气传动系统中，智能控制系统起到了至关重要的作用。传统的石油钻机智能控制系统通常采用硬连线控制或者
PLC控制，缺乏自主学习和优化的能力。而现在，随着人工 智能和机器学习等技术的应用，石油钻机智能控制系统的发展进入了一个新的阶段。智能控制系统可以采集和处理钻井过程中的各种数据，通过学习和优化算法来实现自动控制和优化操作，提高钻井效率和安全性。 四、新材料的应用 石油钻机电气传动系统中的传动装置和机械部件对于抗磨损、耐高温、抗腐蚀等性能要求较高。随着新材料技术的不断发展，高强度、高温耐性和耐腐蚀性能更好的新材料被广泛应用于石油钻机电气传动系统中的关键部件。新材料的应用使得钻机的可靠性、耐久性和工作效率都得到了显著提高。 综上所述，石油钻机电气传动系统的最新发展主要体现在电机技术的进步、变频调速技术的应用、智能控制系统的发展以及新材料的应用等方面。这些技术的不断创新和完善将进一步提高石油钻机的工作效率、安全性和可靠性，为石油工业的发展做出更大的贡献。
500KW/380V 国产钻机专用变频器的研制与应用500kW/380V the Development and Application of the Domestic Inverter Whose the Special-Purpose is Drilling 刘德田 1 郭培彬 1 耿明金 2 Liu Detian Guo Peibin Geng Mingjin 1. 山东新风光电子科技发展有限公司 2. 大庆同方电控设备有限公司 摘要：本文主要介绍国产钻机专用变频器的研制与应用。首先简要分析国外变频器在钻机应用中存在的缺点，并与国产变频器做了比较，论述了变频钻机的优点；随后解析原钻机控制系统中存在的问题，我们针对这种状况在大庆市石油管理局井下钻井公司的配合下对该油田钻机进行了变频改造；随后论述了该系统的技术改造方案。现场运行情况表明，该变频系统性能好，可靠性高，操作方便，其各项指标均达到了改造的预期效果。我们相信变频器在油田钻机上的成功应用将会有广阔的市场前景和发展潜力。 关键词：油田钻机变频系统 Abstract: This article mainly introduce s the development and application of the domestic inverter whose the special-purpose is drilling .First briefly analyzes the shortcoming of the overseas inverter which exists in the drilling machine application, and make the comparison with the domestically produced inverter, then elaborates the frequency conversion drilling machine merit; afterwards analyzes the question which in the original drilling machine control system exists, we have carried on the frequency conversion transformation in view of this kind of condition under Daqing petroleum administrative bureau mine shaft well drilling company's coordination to this oil field drilling machine; finally elaborates this system technological transformations plan. The scene movement situation indicated that this frequency conversion system performance well, which the reliability is high and the ease of operation, its each target has achieved the transformation anticipated effect. We believed the inverter will be able to have the broad market and the development potential on oil field drilling machine successfully. Key words: Oil field drilling machine Frequency conversion system 一、引言

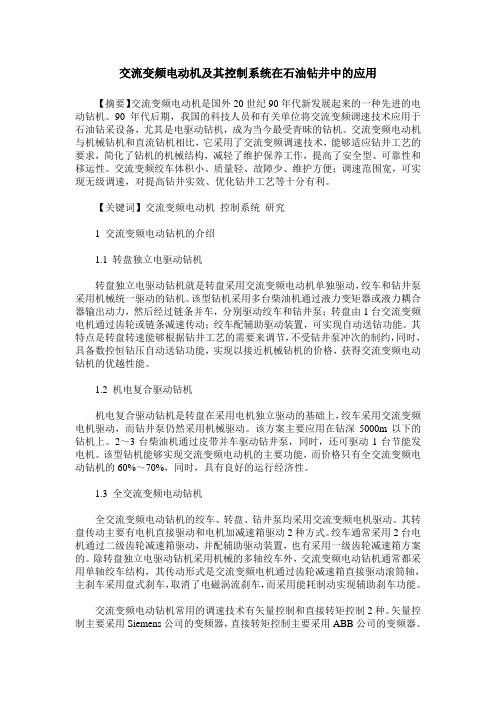

交流变频电动机及其控制系统在石油钻井中的应用 【摘要】交流变频电动机是国外20世纪90年代新发展起来的一种先进的电动钻机。90年代后期，我国的科技人员和有关单位将交流变频调速技术应用于石油钻采设备，尤其是电驱动钻机，成为当今最受青昧的钻机。交流变频电动机与机械钻机和直流钻机相比，它采用了交流变频调速技术，能够适应钻井工艺的要求，简化了钻机的机械结构，减轻了维护保养工作，提高了安全型、可靠性和移运性。交流变频绞车体积小、质量轻、故障少、维护方便；调速范围宽，可实现无级调速，对提高钻井实效、优化钻井工艺等十分有利。 【关键词】交流变频电动机控制系统研究 1 交流变频电动钻机的介绍 1.1 转盘独立电驱动钻机 转盘独立电驱动钻机就是转盘采用交流变频电动机单独驱动，绞车和钻井泵采用机械统一驱动的钻机。该型钻机采用多台柴油机通过液力变矩器或液力耦合器输出动力，然后经过链条并车，分别驱动绞车和钻井泵；转盘由1台交流变频电机通过齿轮或链条减速传动；绞车配辅助驱动装置，可实现自动送钻功能。其特点是转盘转速能够根据钻井工艺的需要来调节，不受钻井泵冲次的制约，同时，具备数控恒钻压自动送钻功能，实现以接近机械钻机的价格，获得交流变频电动钻机的优越性能。 1.2 机电复合驱动钻机 机电复合驱动钻机是转盘在采用电机独立驱动的基础上，绞车采用交流变频电机驱动，而钻井泵仍然采用机械驱动。该方案主要应用在钻深5000m以下的钻机上。2～3台柴油机通过皮带并车驱动钻井泵，同时，还可驱动1台节能发电机。该型钻机能够实现交流变频电动机的主要功能，而价格只有全交流变频电动钻机的60%～70%，同时，具有良好的运行经济性。 1.3 全交流变频电动钻机 全交流变频电动钻机的绞车、转盘、钻井泵均采用交流变频电机驱动。其转盘传动主要有电机直接驱动和电机加减速箱驱动2种方式。绞车通常采用2台电机通过二级齿轮减速箱驱动，并配辅助驱动装置，也有采用一级齿轮减速箱方案的。除转盘独立电驱动钻机采用机械的多轴绞车外，交流变频电动钻机通常都采用单轴绞车结构，其传动形式是交流变频电机通过齿轮减速箱直接驱动滚筒轴，主刹车采用盘式刹车，取消了电磁涡流刹车，而采用能耗制动实现辅助刹车功能。 交流变频电动钻机常用的调速技术有矢量控制和直接转矩控制2种。矢量控制主要采用Siemens公司的变频器，直接转矩控制主要采用ABB公司的变频器。
