石油钻井工程中钻机的智能电气液控制系统

引言概述：自动化智能化石油钻井系统是现代石油钻探的一项重要技术发展。

随着科技的不断进步和石油需求的增加，石油钻井行业正面临着越来越大的压力和挑战。

传统的钻井方法存在着人力成本高、效率低下、安全风险大等问题。

因此，引入自动化智能化石油钻井系统成为一种必然趋势，将为石油钻井行业带来巨大的改变。

正文内容：大点1：自动化钻井设备1.1钻井工具自动化控制系统：通过安装传感器和执行器，对钻井工具进行自动控制，实现自动起下钻、测井等操作。

这样可以提高钻探效率，减少人力成本。

1.2井下遥测系统：通过无线传输技术将井下传感器数据传输到地面，实时监测井下状态，提高钻井安全性。

同时，地面人员可以通过数据库系统对井下数据进行实时分析，优化钻井过程。

大点2：智能化钻井控制系统2.1自动化地层控制系统：通过智能算法对地层属性进行分析和预测，自动调整钻井参数，提高钻井效率和质量。

例如，根据地质信息，自动调整转速、钻压等参数，避免钻头卡钻等问题。

2.2自动化井眼质量控制系统：利用传感器监测井眼质量，自动调整钻井工具的位置和角度，确保钻井过程中的钻孔垂直度和形状的准确性。

这有助于提高井下油气采集效率。

大点3：智能化数据分析和优化系统3.1数据采集和存储系统：通过安装传感器和数据采集设备，实时采集井下各项参数数据，并将其存储在数据库中。

这为后续的数据分析和优化提供了基础。

3.2数据分析和决策支持系统：利用大数据和技术，对井下数据进行分析和建模，预测井下状况，提供决策支持。

例如，根据历史数据和预测模型，预测出最佳的钻井工艺和参数设置。

大点4：智能化设备监控和维护系统4.1机器学习技术在设备监控中的应用：利用机器学习技术，对各个设备的运行状态进行监控，并进行故障预测和维护调度。

这能够提高设备的可靠性和寿命，减少维修成本和停工时间。

4.2远程监控和维护系统：通过无线通信技术，实现远程对井下设备的监控和维护。

地面的专业维护人员可以通过遥控设备进行操作和故障处理，减少人员在井下的作业时间，降低作业风险。

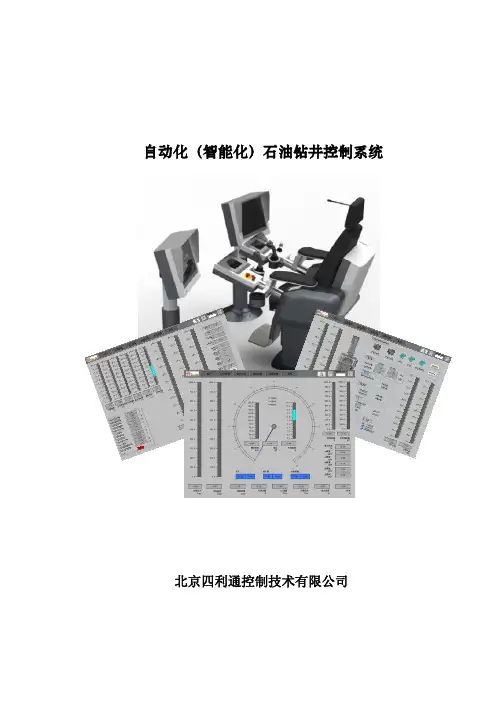

自动化（智能化）石油钻井控制系统北京四利通控制技术有限公司自动化（智能化）石油钻井控制系统一、现代石油钻机 现代石油钻机是由现代机械技术、液压技术、气动技术、电气技术和计算机控制技术等 多种技术组成的联合工作机组，是目前实现石油、天然气开采的必要设备，并且，也是一整 套包含生产、技术、设备、材料、后勤、人事以及交通运输等等配置齐全的钻井工厂。

主要由以下几部分组成 1、提升系统。

主要由绞车、游动系统、井口工具、井口机械等组成。

2、旋转系统。

主要由转盘、水龙头及顶部驱动等组成。

3、循环系统。

主要由钻井泵、高压管汇、循环罐、固控设备、钻井液处理及储存设备 等组成。

4、动力设备。

主要由柴油发电机组、燃气机组、电动机等组成。

5、传动设备。

主要由减速、并车、分动、转向、倒转、变速、变矩等机械传动、液力 传动、液压传动、电气传动等形式的设备组成。

6、控制系统和监视检测仪表。

主要由 SCR/VFD 电驱动控制系统、液控系统、气控系统、 组合钻井仪表以及计算机监测控制中心等组成。

7、钻机底座。

主要由钻台、机房、移动导轨等组成。

8、辅助设备。

主要由供气供水设备、辅助发电设备、辅助起重设备、防喷设备、防冻 保温设备等组成。

9、生活区服务配套设备。

二、国内外石油钻机目前现状及发展趋势 1、现状 在提升系统、旋转系统、循环系统、动力设备、辅助设备以及钻机底座中，90%以上设 备已接近国外先进水平或与世界主流设备技术水平同步，但是，井口机械设备如铁钻工、自 动猫道、自动排管等井口自动化设备，国外已经得到成熟应用，国内还处于起步或研发阶段。

控制系统和监视检测仪表是体现一套钻机技术水平的核心系统，由于钻机是机械、液压、 气控、电控、计算机控制以及地质学、化学、数学、几何学、材料力学、流体力学等等多专 业多学科的组合体，国内钻机在生产配套过程中，同一套钻机多达几十个厂家的配套，各专 业厂家因专业屏障，严重缺乏跨专业、跨行业的统一协调，造成整套钻机控制技术水平不高 以及重复配套和浪费。

石油钻井中交流变频电动机及其控制系统的应用摘要：随着中国对石油能源需求的增加，石油开采的环境变得越来越复杂，增加了石油开采的难度。

在石油开采过程中，交流变频电机的应用可以使石油开采更加简单高效，因此有必要加强对交流变频电机的分析。

关键词：石油钻机；交流变频电机；控制设备；被广泛应用于现代工业的交流变频电机，拥有无法被替代的优势，以该电机为研究对象，以石油钻机为切入点，围绕电机和控制系统的应用，展开了系统而深入的分析，内容涉及交流变频电机驱动的优点分析，交流变频电机控制系统分析等方面，望能够给有关人员以启发，使交流变频电机所具有的积极作用在钻井作业中得到充分发挥。

一、交流变频电动机交流变频电动机是一种特殊的变频电动机，交流变频电动机在具体应用中与一般变频电动机相比具有以下特点：（1）在设计中所使用的绝缘材料采用的为抵抗变频器谐波突破的特殊材料，提高交变频电动机的性能。

（2）结构设计和电磁设计与一般变频电机相比较特殊。

在石油钻井中应用交流变频电动机与直流钻机和机械钻机相比，在钻井过程中，对交流变频调速技术进行合理应用，可以很好的适应石油钻井在工艺上的具体要求，并且使钻机的机械结构得到了进简化，减少了对钻井机械的保养，使设备的可靠性和安全性得到进一步提高。

此外，交流变频电动机还具有质量轻、体积小、故障少等诸多优点，因此在石油钻井中需要加强对其的应用，提高石油钻井的工作效率。

二、交流变频电动机及其控制系统的应用1.交流变频石油钻机。

（1）石油钻机钻进原理。

石油钻机用于石油或天然气资源的钻采过程，运行过程中钻机带动钻具击碎岩石向下钻进，辅助完成地下资源的开采。

现阶段，国内外石油开采中常用的钻井方式为旋转钻井，即将钻头旋转击碎岩石，形成钻井结构。

然后利用钻杆将钻头探入到钻井底部，通过转盘或驱动装置带动钻头及钻杆旋转，钻井泵向井内输送钻井液，并将井底碎石带回到地面，再利用吊车等大型设备完成钻具安置。

（2）交流变频石油钻机。

V6 V
2
Control Electronics control, monitoring and communication
Motor
U1
M3
V1
~
W1
AC ～ DC
直流电驱动钻机的主电路部分，交流变频 钻机主电路整流部分，还有钻机电控部分 许多直流电源都是通过可控整流而得到的。
电气控制系统的基础知识 ------整流分类
钻机调速系统的分类
石油钻机用调速系统按照控制电机种类不同将调速系统分为直流控制系统和交流控制系统 两大类。 1、直流调速系统 即AC—SCR—DC可控硅调速控制系统在20世纪80年代有长足发展。它是发展最早，发展时 间最长的电力拖动控制系统，其特点是针对控制模型简单的直流电机进行控制。AC— SCR—DC可控硅调速控制系统又简称SCR（Silicon Controlled Rectifier即：晶闸管整流器） 系统，它经历了模拟系统，半模拟半数字系统，到现在的数字控制和计算机在线监测系统 几个发展阶段。 石油钻机上传动系统采用一对一驱动方案，即：每台电动机均由单独的传动柜供电，为了 实现转盘、绞车电机的正、反向运行，转盘/绞车直流调速系统通过切换柜切换电机励磁回 路实现电机的正、反向运行。 2、交流变频调速系统 交流传动与控制技术是目前发展最为迅速的技术之一，这是和电力电子器件制造技术、变 流技术控制技术、自动控制技术以及微型计算机和大规模集成电路的飞速发展密切相关， 并随着以上这些基础技术的发展而得到不断完善。控制柜可以是单柜方式，也可以是多传 动系统和共用直流母线方式。在钻机中首先利用变频技术的特性，使绞车系统在零转速时 实现最大转矩输出，保证钻机提升系统的悬持功能，彻底改变了传统的司钻操作方式；再 者利用变频技术和全数字控制技术实现了钻机自动送钻，送钻时由变频调速系统按照设定 恒力矩反拖滚筒，速度自动跟随，达到恒压稳速送钻目的，送钻钻压误差小于±500kg； 以及利用钻具下放使绞车电机工作在发电状态，形成制动力矩，钻具下放能量通过逆变系 统、制动单元和制动电阻转化为热能消耗掉，从而实现钻具平稳下放。

(4)智能钻杆可实现地面与井下测量的高效率数据传输，可以使地面监控系统对井下随 钻测量信息做出更正确的分析及预测，提高预测的准确性。
五、实现自动化智能化钻井系统的地面关键设备—智能司钻控制系统 1、智能司钻控制系统技术方案 智能司钻控制系统是基于神经网络控制技术，现场总线技术，信息网络技术集成于一 体的全数字化、智能化、网络化、可视化、高度集成化的控制系统。
随钻测量数据实时与钻时预测数据进行比较和修正，使钻井专家系统模型更加科学和合 理。
钻井信息化：钻井现场的钻井工程数据、井眼轨迹数据、随钻测井数据、录井数据、设 备运行以及故障信息、井场视频信息等通过无线网络（如卫星网、ＧＳＭ网络）实时传送到 公司总部，现场工程师和总部的地质师、地球物理师、油藏工程师、设备工程师，可随时参 与和协同工作，设计井眼轨道、调整钻井措施、确定完井策略等提出专家会诊决策指令意见， 反馈到钻井队，实现实时最优化钻井施工，还可使钻井和油藏地质人员“透视”地下三维图 像实时监督正钻井和待钻井的井眼轨迹。
井身结构及随钻轨迹控制：采用钻柱下部组装的随钻测井工具和各类传感器，如地层 电阻率ρ、岩性特征测量探头伽玛γ、中子-密度探头 N-D、声波探头 S、核磁共振探头 NR、 地层空隙压力 P、井斜角θ、方位角α和导向工具面的工具面角ω、钻头井底钻压 pb、井底 转数 n、井底扭矩 Tb、钻柱不同截面处的测力传感器等等，采集并经过处理后准确得到真实 的地层剖面完整资料。主要可包括地层岩性和密度、储层特性及标志层、气顶、油层、夹层、 油底等岩性及其深度、地层流体深度和流体压力、流体性质、实钻三维井身轨迹、钻柱及其 各组配件与钻头的实时工况、井下钻井动态工况等，这些数据与地震、SWD、测井、工程录 井等方法及数据库中的信息，运用软件进行综合分析与整合集成，解释处理得出待钻井段优 化的技术参数及决策，并与设计井身结构地质和工程模型时刻比较，使井下执行工具准确动 作。

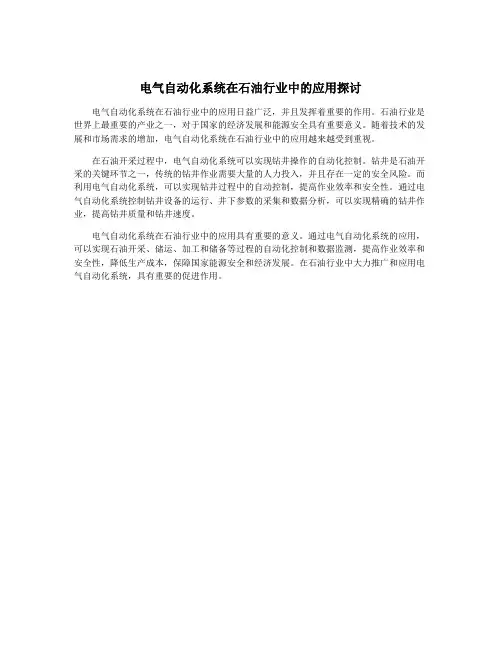

电气自动化系统在石油行业中的应用探讨
电气自动化系统在石油行业中的应用日益广泛，并且发挥着重要的作用。

石油行业是世界上最重要的产业之一，对于国家的经济发展和能源安全具有重要意义。

随着技术的发展和市场需求的增加，电气自动化系统在石油行业中的应用越来越受到重视。

在石油开采过程中，电气自动化系统可以实现钻井操作的自动化控制。

钻井是石油开采的关键环节之一，传统的钻井作业需要大量的人力投入，并且存在一定的安全风险。

而利用电气自动化系统，可以实现钻井过程中的自动控制，提高作业效率和安全性。

通过电气自动化系统控制钻井设备的运行、井下参数的采集和数据分析，可以实现精确的钻井作业，提高钻井质量和钻井速度。

电气自动化系统在石油行业中的应用具有重要的意义。

通过电气自动化系统的应用，可以实现石油开采、储运、加工和储备等过程的自动化控制和数据监测，提高作业效率和安全性，降低生产成本，保障国家能源安全和经济发展。

在石油行业中大力推广和应用电气自动化系统，具有重要的促进作用。

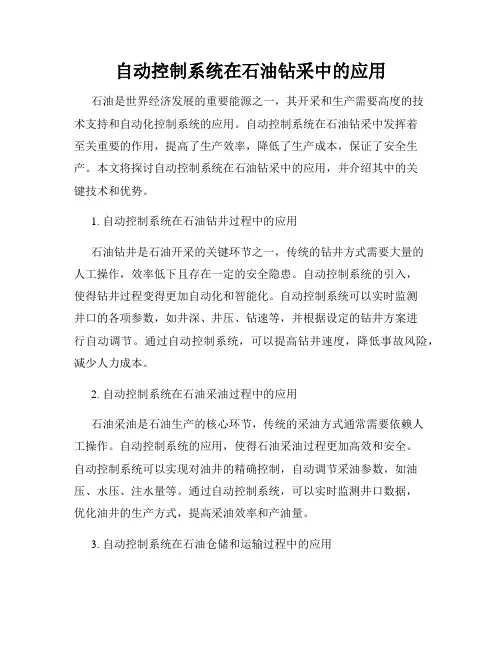

自动控制系统在石油钻采中的应用石油是世界经济发展的重要能源之一，其开采和生产需要高度的技术支持和自动化控制系统的应用。

自动控制系统在石油钻采中发挥着至关重要的作用，提高了生产效率，降低了生产成本，保证了安全生产。

本文将探讨自动控制系统在石油钻采中的应用，并介绍其中的关键技术和优势。

1. 自动控制系统在石油钻井过程中的应用石油钻井是石油开采的关键环节之一，传统的钻井方式需要大量的人工操作，效率低下且存在一定的安全隐患。

自动控制系统的引入，使得钻井过程变得更加自动化和智能化。

自动控制系统可以实时监测井口的各项参数，如井深、井压、钻速等，并根据设定的钻井方案进行自动调节。

通过自动控制系统，可以提高钻井速度，降低事故风险，减少人力成本。

2. 自动控制系统在石油采油过程中的应用石油采油是石油生产的核心环节，传统的采油方式通常需要依赖人工操作。

自动控制系统的应用，使得石油采油过程更加高效和安全。

自动控制系统可以实现对油井的精确控制，自动调节采油参数，如油压、水压、注水量等。

通过自动控制系统，可以实时监测井口数据，优化油井的生产方式，提高采油效率和产油量。

3. 自动控制系统在石油仓储和运输过程中的应用石油的仓储和运输环节同样需要自动控制系统的应用。

自动控制系统可以实现石油储罐的自动控制和监测，确保储罐内油品的安全储存。

同时，自动控制系统还可以对石油管道的运输过程进行智能化管理，实现对压力、流量等参数的实时监测和调节。

通过自动控制系统，可以有效防止石油泄漏和事故发生，确保石油运输过程的安全与稳定。

4. 自动控制系统的关键技术和优势自动控制系统在石油钻采中的应用离不开一些关键技术的支持。

其中，传感器技术是自动控制系统的基础，通过传感器可以实时获取井口和管道等环境参数的数据，为系统的自动调节提供准确的依据。

此外，自动控制系统还依赖于计算机技术和通信技术，通过计算机控制和远程监测，实现对钻采系统的智能化管理。

自动控制系统在石油钻采中的应用具有以下优势。

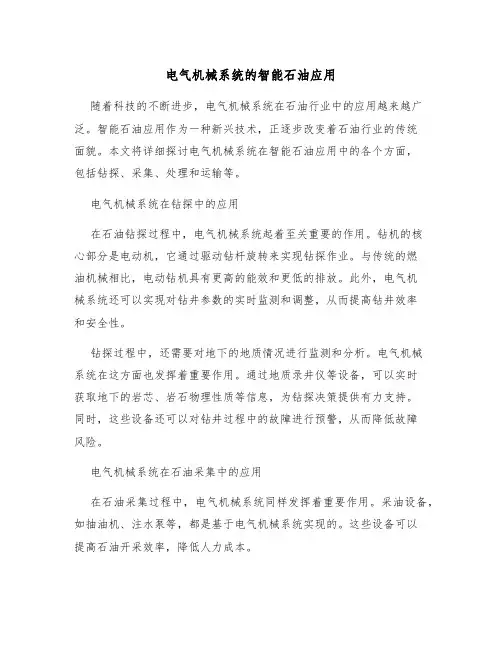

电气机械系统的智能石油应用随着科技的不断进步，电气机械系统在石油行业中的应用越来越广泛。

智能石油应用作为一种新兴技术，正逐步改变着石油行业的传统面貌。

本文将详细探讨电气机械系统在智能石油应用中的各个方面，包括钻探、采集、处理和运输等。

电气机械系统在钻探中的应用在石油钻探过程中，电气机械系统起着至关重要的作用。

钻机的核心部分是电动机，它通过驱动钻杆旋转来实现钻探作业。

与传统的燃油机械相比，电动钻机具有更高的能效和更低的排放。

此外，电气机械系统还可以实现对钻井参数的实时监测和调整，从而提高钻井效率和安全性。

钻探过程中，还需要对地下的地质情况进行监测和分析。

电气机械系统在这方面也发挥着重要作用。

通过地质录井仪等设备，可以实时获取地下的岩芯、岩石物理性质等信息，为钻探决策提供有力支持。

同时，这些设备还可以对钻井过程中的故障进行预警，从而降低故障风险。

电气机械系统在石油采集中的应用在石油采集过程中，电气机械系统同样发挥着重要作用。

采油设备，如抽油机、注水泵等，都是基于电气机械系统实现的。

这些设备可以提高石油开采效率，降低人力成本。

此外，电气机械系统在石油采集过程中还可以实现对油井产量的实时监测和分析。

通过智能化的监测系统，可以实时获取油井的生产数据，如产量、含水率等。

这些数据对于评估油井的生产状况、制定合理的生产策略具有重要意义。

电气机械系统在石油处理和运输中的应用在石油处理和运输过程中，电气机械系统也发挥着重要作用。

石油处理过程中，需要对石油进行脱水、脱硫等处理，这些处理过程往往依赖于电气机械设备。

同时，在石油运输过程中，电气机械系统可以实现对石油管道的实时监测和维护，确保石油运输的安全和稳定。

此外，智能化的电气机械系统还可以实现对石油储存和输送过程中的故障进行预警和处理。

例如，通过安装在石油管道上的传感器，可以实时监测管道的安全状况，及时发现和处理泄漏等故障。

电气机械系统在智能石油应用中具有广泛的应用前景。

自动化智能化石油钻井系统自动化智能化石油钻井系统文档一、引言1.1 背景在石油行业，钻井作为开采石油资源的重要环节，其安全性、效率和可持续发展性对于企业的成功至关重要。

自动化智能化石油钻井系统的引入，可以提高钻井操作的精确性、自动化程度和智能化水平，从而提高钻井过程的效率和安全性。

1.2 目的二、系统概述2.1 系统架构描述自动化智能化石油钻井系统的整体架构，包括硬件和软件组成部分。

2.2 功能需求详细列出自动化智能化石油钻井系统的功能需求，包括基础功能和扩展功能。

2.3 性能指标定义自动化智能化石油钻井系统的性能指标，包括响应时间、吞吐量、可靠性等。

三、系统设计3.1 系统模块划分将自动化智能化石油钻井系统划分为若干个模块，每个模块的功能和接口进行详细描述。

3.2 模块设计对每个模块进行详细设计，包括模块的输入输出，数据流程和算法等。

3.3 数据管理描述自动化智能化石油钻井系统中数据的采集、存储和处理方式。

四、系统实施4.1 系统环境说明自动化智能化石油钻井系统的部署环境和运行要求。

4.2 系统部署描述自动化智能化石油钻井系统的部署过程和步骤。

4.3 集成测试说明自动化智能化石油钻井系统的测试策略和测试用例。

五、系统维护和运维5.1 维护策略定义自动化智能化石油钻井系统的维护策略，包括预防性维护和紧急维修。

5.2 运维流程描述自动化智能化石油钻井系统的运维流程，包括故障排查和系统优化。

5.3 安全策略定义自动化智能化石油钻井系统的安全策略，包括数据保护和权限管理。

六、附件本文档涉及的附件包括：- 自动化智能化石油钻井系统架构图- 自动化智能化石油钻井系统模块设计图- 自动化智能化石油钻井系统测试用例法律名词及注释：- 石油行业相关法律法规- 自动化智能化技术相关法律法规。

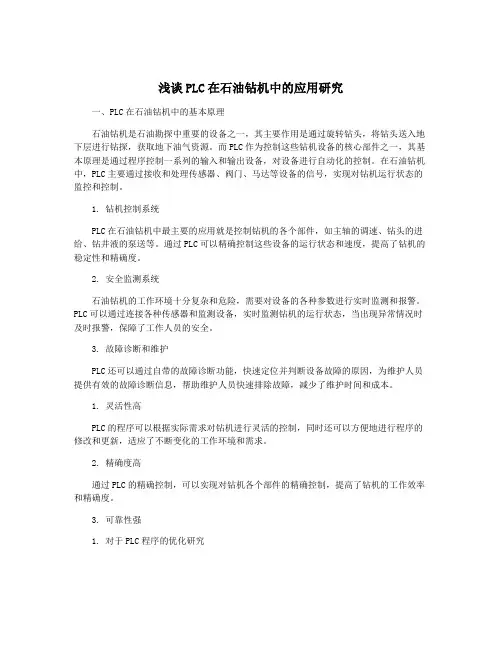

浅谈PLC在石油钻机中的应用研究一、PLC在石油钻机中的基本原理石油钻机是石油勘探中重要的设备之一，其主要作用是通过旋转钻头，将钻头送入地下层进行钻探，获取地下油气资源。

而PLC作为控制这些钻机设备的核心部件之一，其基本原理是通过程序控制一系列的输入和输出设备，对设备进行自动化的控制。

在石油钻机中，PLC主要通过接收和处理传感器、阀门、马达等设备的信号，实现对钻机运行状态的监控和控制。

1. 钻机控制系统PLC在石油钻机中最主要的应用就是控制钻机的各个部件，如主轴的调速、钻头的进给、钻井液的泵送等。

通过PLC可以精确控制这些设备的运行状态和速度，提高了钻机的稳定性和精确度。

2. 安全监测系统石油钻机的工作环境十分复杂和危险，需要对设备的各种参数进行实时监测和报警。

PLC可以通过连接各种传感器和监测设备，实时监测钻机的运行状态，当出现异常情况时及时报警，保障了工作人员的安全。

3. 故障诊断和维护PLC还可以通过自带的故障诊断功能，快速定位并判断设备故障的原因，为维护人员提供有效的故障诊断信息，帮助维护人员快速排除故障，减少了维护时间和成本。

1. 灵活性高PLC的程序可以根据实际需求对钻机进行灵活的控制，同时还可以方便地进行程序的修改和更新，适应了不断变化的工作环境和需求。

2. 精确度高通过PLC的精确控制，可以实现对钻机各个部件的精确控制，提高了钻机的工作效率和精确度。

3. 可靠性强1. 对于PLC程序的优化研究目前，钻机使用的PLC程序往往是通用的，不能充分满足不同钻机工作环境和需求的个性化要求。

对于PLC程序的优化研究，能够针对不同的工作环境和需求，对程序进行定制化，提高了钻机的工作效率和灵活性。

钻机工作环境十分复杂，可能会出现各种振动和温度变化，这对PLC系统的稳定性提出了要求。

对于PLC系统的稳定性研究，可以提高PLC系统在恶劣环境下的可靠性和稳定性。

3. 对于PLC与传感器、执行器等设备的集成研究PLC作为控制中枢，需要与各种传感器、执行器等设备进行有效的集成，对于PLC与这些设备的集成研究，能够提高设备之间的通讯效率和稳定性，提高了整个钻机系统的工作效率和可靠性。

石油钻机电控系统标准一、通用要求电控系统应符合国家相关标准及行业规范，满足石油钻井工况要求，具备可靠性高、维护性好、抗干扰能力强等特点。

电控系统应具备手动/自动控制模式，并能实现远程控制。

电控系统应具备过载、缺相、短路等保护功能，并能在异常情况下自动切断电源并报警。

电控系统应具备故障诊断与维护功能，能实时监测系统运行状态，发现故障时能快速定位并提示维修人员进行处理。

电控系统应采用模块化设计，方便扩展和维护。

二、电源系统电源系统应采用稳定可靠的电源，能够提供满足钻机需求的电压和电流。

电源系统应具备过载保护功能，防止设备损坏。

电源系统应具备防雷击、防浪涌等保护功能，确保设备安全。

电源系统应具备滤波功能，减少电源干扰对设备的影响。

电源系统应具备隔离功能，避免设备间相互干扰。

三、电机控制电控系统应具备电机控制功能，包括启动、停止、正反转等操作。

电控系统应具备电机过载保护功能，防止电机过载损坏。

电控系统应具备电机缺相、短路等保护功能，提高设备安全性。

电控系统应具备电机温度检测功能，防止电机过热损坏。

电控系统应具备电机运行状态监测功能，方便维护人员及时发现故障进行处理。

四、司钻控制台司钻控制台应具备远程控制功能，方便操作人员在不靠近设备的情况下进行操作。

司钻控制台应具备急停按钮，能在紧急情况下快速切断电源并停止设备运行。

司钻控制台应具备各类仪表和指示灯，能实时显示设备运行状态和故障提示等信息。

司钻控制台应具备防爆功能，符合国家相关防爆标准要求。

司钻控制台应具备防水、防尘等功能，适应野外作业环境。

五、电气保护装置电气保护装置应具备过载保护功能，防止设备过载损坏。

电气保护装置应具备缺相、短路等保护功能，提高设备安全性。

电气保护装置应具备漏电保护功能，避免设备漏电对人员和环境造成危害。

电气保护装置应具备防爆功能，符合国家相关防爆标准要求。

电气保护装置应具备实时监测和故障诊断功能，方便维护人员及时发现故障进行处理。

石油钻井设备电气控制系统简介石油钻井是开采石油的关键过程之一。

为了确保钻井操作的安全和效率，石油钻井设备配备了电气控制系统。

该系统用于监控和控制钻井设备的各个电气部件和工作状态。

功能石油钻井设备电气控制系统的功能如下：1. 监控传感器和仪表：该系统监测钻井设备的各种传感器和仪表的输出，例如压力、温度和流量等，并提供实时数据反馈。

2. 控制电机和阀门：通过电气控制系统，可以远程控制钻井设备上的电机和阀门。

操作人员可以调整电机的转速和启停，以及控制阀门的开关和调节。

3. 故障诊断和报警：电气控制系统能够识别设备故障和异常情况，并立即发出警报。

这样，操作人员就能及时采取行动，防止事故和设备损坏。

4. 数据记录和报告：该系统能够记录并存储钻井设备的运行数据，为后续的分析和评估提供支持。

操作人员可以生成报表和图表，以便更好地了解钻井过程和设备性能。

设计要求石油钻井设备电气控制系统的设计要求如下：1. 可靠性：由于钻井设备操作的复杂性和危险性，电气控制系统必须具备高度可靠性，以保证工作的顺利进行。

2. 多层次控制：电气控制系统应具备多层次的控制结构，能够适应不同级别的操作和监控需求。

3. 远程操作：为了提高操作效率和减少人员风险，电气控制系统应支持远程操作功能，使操作人员可以远程控制和监视钻井设备。

4. 实时监测：电气控制系统应提供实时监测功能，及时反馈钻井设备各个部件的状态和参数。

总结石油钻井设备电气控制系统在石油钻井过程中发挥着重要的作用。

通过监控和控制钻井设备的各个电气部件和工作状态，该系统能够确保钻井操作的安全和高效性。

在设计时，需要考虑到可靠性、多层次控制、远程操作和实时监测等要求，以满足钻井作业的需求。

石油钻机中电气液控制系统的智能化应用研究
李成奇;赵斌
【期刊名称】《石油石化物资采购》
【年(卷),期】2024()7
【摘要】随着全球能源需求的不断增长,石油钻机的运行环境日益复杂,对其控制系统提出了更高的要求,这也使电气液控制系统的优化改进面临着诸多挑战,而智能化技术的引入为石油钻机电气液控制系统的升级提供了新的解决方案。

通过结合先进的传感器技术、数据分析与处理、自动化控制等手段,基于目前已成熟的变频驱动技术、PLC控制技术以及工业通信技术等,可以实现对系统状态的实时监测、智能化的决策制定和高效的自动化操作,从而提高钻井生产效率、降低人为误操作风险,并使其更好地适应复杂多变的钻井环境。

通过对石油钻机中电气液控制系统的组成及作用进行分析来了解其优化需求,在此基础上探索电气液控制系统的智能化应用,为石油钻机的高效运行提供技术支持。

【总页数】3页(P34-36)
【作者】李成奇;赵斌
【作者单位】四川宏华电气有限责任公司
【正文语种】中文
【中图分类】F42
【相关文献】
1.石油钻机中电气液控制系统的智能化应用研究分析
2.智能电气液控制系统在石油钻机上的应用研究分析
3.石油钻机中电气液控制系统的智能化应用研究
4.石油钻机中电气液控制系统的智能化应用研究
5.石油钻井工程中钻机的智能电气液控制系统
因版权原因，仅展示原文概要，查看原文内容请购买。

１ ．智能 电气液 控制技 术总体 设计
该控 制 系统保 留气液控 制系统 中动力 、执行元
件 及工作介 质 的结构 特点不 变 ，主要 是对原 气液控
制 系统 中的发令 机构 、传令 机构及控 制部 分 的元件 及 工作 方式进 行 了改 进 。相 应 的换 向｝ 、二位 三通 ｉ ＝ ｊ 寸
础 上 ，随着 电器 自动化技 术 和气动 液压传 动技术 的
电控 阀导 阀 、电控液 压 比例 阀 、电控换 向阀等所 取 代 ，气 控气 、气控 液 的控 制方式 被 电控 气 、电控液 技 术替 代 。采 用 Ｐ Ｃ控 制方 式 ，既 能控 制开 关 量 ， Ｌ 又能控 制模 拟 量 ，同 时实 现 逻辑 运 算 、顺 序 控 制 、
原理进 行 阐述 ，对 其 在 石油 钻 机 上应 用 的 可靠 性 、
先 进性 以及 适用性 也进行 了对 比分析 ，并进 行推 广 使用。
的冷却水 温度 ，Ｐ Ｃ采集 现场传 感器 数据是通 过 点 Ｌ
２０ ０ ８年 第 ３ ６卷 第 ｌ １期
郭 涛等 ：智能电气液控制 系统在石 油钻机上 的应 用
摘 要 为解 决石 油钻 机传 统控制 系统 的控 制管 线 现场 铺设 拆 卸 复杂 、安装 维 护 不便 、生产 效
率低 、安 全可靠 性差 等问题 ，智能 电气液控 制 系 统选 用 先进 的 阀导 阀控 制 元 件 ，以 Ｐ Ｃ为核 心 ， Ｌ
用 继 电器做 备份 冗余控制 ，通过 程序 实现钻 机 的各 种逻 辑 控制 功 能 ，实 时检测 、显 示各 种 钻 井参 数 和状态 并进行 故障处理 。 可杜绝 一系列误 操作 及设 备 失控 事 故 的发 生 ，大大 提 高 了钻机 的 可靠

石油钻机钻进过程智能控制系统最优决策与控制方法研究的开题报告一、选题背景与意义：石油钻机在石油勘探开发中占据着至关重要的地位。

目前石油钻机的操作仍然较为依赖经验和技术水平的提高，这不仅容易导致操作效率低下，而且也会带来安全风险。

因此，研究钻进过程智能控制系统最优决策与控制方法可以提高石油钻机的操作效率和安全性，具有十分重要的意义。

二、研究内容和目标：本文拟研究石油钻机钻进过程智能控制系统最优决策与控制方法，旨在解决以下问题：1.针对石油钻机钻进过程中常见的问题，如钻头磨损、井壁坚硬度变化、钻井液过滤效果、转速控制等，结合实际情况，研究设计相应的控制算法和策略。

2.研究基于状态观测与建模的智能控制方法，提高石油钻机操作效率和安全性，减少人工干预。

3.基于现有的最优控制理论，研究石油钻机钻进过程中的优化问题，并探讨最优控制算法的应用。

三、研究方法和步骤：本文将基于以下研究方法和步骤：1.收集和分析关于石油钻机钻进过程的相关数据和文献，从中总结常见的问题和挑战。

2.开展钻进过程的状态观测与建模，分析石油钻机的动态特性，并设计相应的控制算法和策略。

3.探讨最优控制理论的应用，结合石油钻机的实际情况，设计最优控制算法，提高钻进效率。

4.使用MATLAB/Simulink等工具建立石油钻机的控制模型，并进行仿真实验和测试，验证控制策略的有效性和可行性。

四、预期的研究成果和意义：本文的预期研究成果和意义包括以下几点：1.提出石油钻机钻进过程智能控制系统最优决策与控制方法，提高石油钻机的操作效率和安全性。

2.对于一些常见的问题和挑战提供了可行的控制算法和策略，可以帮助操作人员更好地应对紧急情况和变化。

3.尝试应用最优控制理论，优化石油钻机的钻进效率，提高石油勘探的技术水平。

4.本文的研究成果将为石油勘探开发提供理论支持和技术参考，具有一定的科学和实用价值。

石油钻井工程中钻机的智能电气液控制系统石油钻井工程中钻机的智能电气液控制系统摘要：智能的电气液控制系统具有适应性、可靠性和安全性、先进行的特点，反应的速度身十分快捷，有着安装快捷方便、维护和操作十分容易的特点，能够满足石油钻机在野外作业的需求。

本文阐述了智能的电气液控制系统的基础原理和基础结构，并且分析了其在石油钻机上的可靠性应用和先进性应用，同时对适用性做出了分析比较，最终进行推广使用。

关键词：智能的电气液控制系统石油钻井工程钻机随着钻机市场的不断发展，石油钻机开发和研制的市场有广大的前景，随着HSE管理的规范化和系统化，具有自动化性能高的石油钻机被广泛的使用。

传统的石油钻机的控制系统存在着铺设的管线拆卸繁琐、维护安装复杂、危险性大、生产效率低的问题，气动阀件联系着各个逻辑控件，生产的效率很差，已经不能满足现代石油钻机的规范化布局、集中化控制、安全高效和快捷操作的需求。

1、智能的电气液控制系统的设计和结构原理智能的电气液控制系统在进行设计的过程之中，要保持执行元件、工作介质和动力结构的特征的平稳性，主要对发令结构、控制元件、控制元件的工作方式和传令结构做出了更改。

转而将通气开关、换向阀、溢流阀、继气器、调压阀，使用电控旋钮和电控换向阀等装置取代。

在控制方式上采用PLC系统，对开关量、模拟量进行控制，同时实现定时、计算、逻辑运算、控制顺序、联锁保护、过程控制、计数、联网和算术运算的功能。

智能的电气液控制系统的硬件主要由触摸屏、DDL、PCL和司钻房控制系统组成。

智能的电气液控制系统中的CPU 硬件可以完成对数据的处理，对逻辑运算进行控制，实现与触摸屏和DDL的无线通讯功能。

其中，触摸屏可以对钻进的参数和钻进的操作参数进行显示，智能控制系统中得控制元件都存在于阀导箱p 智能的电气液控制系统主要由对系统进行控制的硬件组成。

钻机的智能的电气液控制系统是由控制元件、电源、核心的控制系统和辅助设备元件等构成。

目前国外已经成功研制了先进的新型钻机，这些钻机采用先进的电驱动 系统，如美国ＧＥ公司生产的ＧＥ一３系统，ＩＰＳ公司生产的ＩＰＳ系统等。驱动 方式已经由原来的柴油机机械驱动变为电驱动，可实现绞车和转盘的正反向 无级调速；刹车方式已经由原来的带式刹车转化为液压盘式刹车（早在１９８５ 年，美国Ｇ—Ｈ公司成功研制了第一台石油钻机用盘式刹车），辅助刹车多为电 磁涡流刹车；显示也由原始的模拟仪表转化为智能仪表并且监控方式改为先 进的计算机实时监控，大大提高了安全系数和钻进速度，显著地降低了钻井 成本。
１，３本论文的主要内容及意义
在钻井的过程中，最重要的是节约钻井成本。影响钻井成本的主要因素 是钻进速度以及钻井损耗（包括钻头磨损、机械损耗等）。钻进速度快则钻井 周期短，从而整口井的钻进成本低。又因为钻头多数是金刚石工艺，所以价 格昂贵，而且钻头是钻井过程中的易坏部件，因此延长钻头的使用寿命就成 为钻井控制中的重点。但是钻进速度和钻头损耗是两个矛盾因素，因为钻进 速度快势必会加快钻头损耗，因此要在二者之间取最优，目前采取的方法主 要是恒钻压钻进，也就是在钻井的过程中保持钻头压力不变，在此条件下进 行连续钻进，这样既保证了钻进速度也可延长钻头的使用时间。
目前，我国石油钻井的规模居世界第三位，但是所使用的石油钻机控制 技术比较落后。在我国现役的石油钻机中，经改造利用的罗马尼亚钻机占一 定数量，如ＲＳ３２００，Ｆ２００，Ｆ２５０型等，还有数量不多的原苏联钻机，当前钻 探工作中的主力钻机仍是大庆ＩＩ型：ＺＪ．３２，ｚＪ一４５，Ｆ３２０，Ｆ２５０，Ｆ４００等。
１．２ 石油钻机系统的国内外发展现状
世界石油工业近年来一直处于低油价状态，为了确保在此状态下能够生 存下去，世界各大石油公司纷纷制定和调整发展战略，千方百计降低成本， 获取利润。由于钻井费用占了石油勘探开发费用的５０％～８０％，所以，研究和 发展先进适用的钻井技术是国内外各石油公司的当务之急，主要的方法是降 低钻井的直接成本，因此国内外正在努力改进钻机的控制技术。
